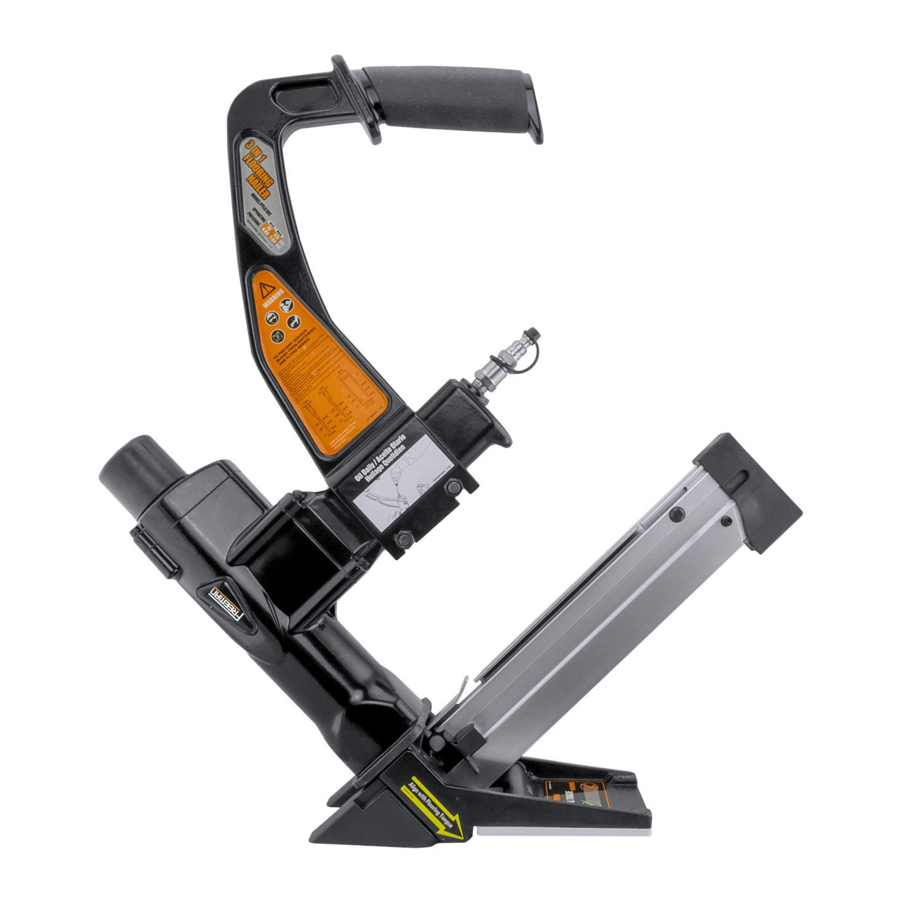

Freeman PFL618BR Handleiding

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

De waarschuwingen en voorzorgsmaatregelen die in de handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

BEWAAR DEZE HANDLEIDING

• Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, inspectie, onderhoud. Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

Om ernstig persoonlijk letsel te voorkomen, dient u dit product niet te gebruiken voordat u deze handleiding grondig hebt gelezen en volledig hebt begrepen. Bewaar deze handleiding en lees deze regelmatig door voor een veilige bediening en om anderen te instrueren die dit gereedschap mogelijk gebruiken.

SYMBOLEN

• In deze handleiding, op de etiketten, verpakkingen en alle andere informatie die bij dit gereedschap wordt geleverd. De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit gereedschap zijn verbonden.

SYMBOLEN	SIGNAAL	BETEKENIS
	WAARSCHUWING:	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	VOORZICHTIG:	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	VOORZICHTIG:	(Zonder symbool) Geeft een situatie aan die kan leiden tot materiële schade.

WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige werkbanken en donkere gebieden vergroten het risico op ongelukken.
• Gebruik het gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het gereedschap veroorzaakt een vonk die ontvlambare vloeistoffen, gassen of stof kan ontsteken.
• Houd omstanders, kinderen en anderen uit de buurt tijdens het gebruik van het gereedschap. Afleiding kan leiden tot oneigenlijk gebruik en letsel veroorzaken.
• Vermijd onbedoelde ontladingen. Wees altijd voorzichtig om te voorkomen dat u per ongeluk schiet. Richt niet op uzelf of iemand anders, ongeacht of het bevestigingsmiddelen bevat of niet.

PERSOONLIJKE VEILIGHEID

• Draag altijd oogbescherming. De bediener en anderen in het werkgebied moeten altijd een ANSI-goedgekeurde veiligheidsbril met zijschermen dragen. Oogbescherming wordt gebruikt om te beschermen tegen rondvliegende bevestigingsmiddelen en vuil, die ernstig oogletsel kunnen veroorzaken. U kunt de bril gebruiken die bij het gereedschap is verpakt.
• Draag altijd gehoorbescherming bij het gebruik van het gereedschap. Langdurige blootstelling aan geluid met een hoge intensiteit kan gehoorverlies veroorzaken.
• Gebruik veiligheidsuitrusting. Een stofmasker. antislip veiligheidsschoenen en een veiligheidshelm moeten worden gebruikt voor de toepasselijke omstandigheden. Draag een volgelaatsgelaatsscherm als u metaalvijlsel of houtsnippers produceert.
• Kleed u correct. Draag geen losse kleding of sieraden. Bind lang haar vast. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van het gereedschap kan ernstig letsel veroorzaken.
• Zorg te allen tijde voor een goede houding en evenwicht. Een goede houding en evenwicht zorgen voor een betere controle over het gereedschap in onverwachte situaties.
• Niet gebruiken op een ladder of onstabiele steunen. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het gereedschap in onverwachte situaties.
• Zorg ervoor dat de slang vrij is van obstakels of haken. Verwarde of in de knoop geraakte slangen kunnen leiden tot verlies van evenwicht of houding en kunnen beschadigd raken of letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN HET GEREEDSCHAP

• Ken dit gereedschap. Lees de handleiding zorgvuldig door, leer de toepassingen en beperkingen ervan, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden. Gebruik alleen bevestigingsmiddelen die worden aanbevolen voor uw modellen. Gebruik niet de verkeerde bevestigingsmiddelen en laad de bevestigingsmiddelen niet verkeerd. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat het gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
• Onderhoud het gereedschap met zorg. Houd het gereedschap schoon. Een goed onderhouden gereedschap vermindert het risico op vastlopen en is gemakkelijker te bedienen.
• Bewaar gereedschap buiten het bereik van kinderen en andere ongetrainde personen. Gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Controleer de werking van het gereedschap voor gebruik.
• Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van een gereedschap met de hand of tegen het lichaam is onstabiel en kan leiden tot verlies van controle.
• Houd het gereedschap en de handgreep droog, schoon en vrij van olie en vet. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op petroleum basis of andere sterke oplosmiddelen om uw gereedschap schoon te maken.
• Gebruik het gereedschap niet als hamer.
• Gebruik dit gereedschap nooit op een manier die ertoe kan leiden dat een bevestigingsmiddel op iets anders dan het werkstuk wordt gericht.
• Draag het gereedschap altijd aan de handgreep. Draag het gereedschap nooit aan de luchtslang.
• Gebruik het gereedschap niet als het lucht lekt of niet goed functioneert.
• Gebruik het gereedschap niet als het geen leesbaar waarschuwingsetiket bevat.

ONDERHOUD VAN HET GEREEDSCHAP

• Gebruik alleen accessoires die door de fabrikant zijn geïdentificeerd voor het specifieke gereedschapsmodel.
• Het gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op letsel opleveren.
• Gebruik alleen de smeermiddelen die bij het gereedschap zijn geleverd of die door de fabrikant zijn gespecificeerd.
• Het onderhoud van het gereedschap mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

WERKING

• Drijf geen bevestigingsmiddelen in de buurt van de rand van het materiaal. Het werkstuk kan splijten waardoor het bevestigingsmiddel of ricochet, waardoor u of mensen in de buurt gewond raken.
• Drijf geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek, omdat dit kan leiden tot afbuiging van bevestigingsmiddelen, wat letsel kan veroorzaken.
• Activeer het gereedschap niet tenzij u van plan bent een bevestigingsmiddel in het werkstuk te drijven.
• Behandel het gereedschap altijd met zorg:
  • Respecteer het gereedschap als een werkend werktuig.
  • Doe nooit mee aan gekonkel.
  • Houd anderen op veilige afstand van het gereedschap terwijl het gereedschap in werking is, omdat er per ongeluk activering kan optreden, wat mogelijk letsel kan veroorzaken.

LUCHTVOORZIENING EN AANSLUITINGEN

• De connector op het gereedschap mag geen druk vasthouden wanneer de luchttoevoer is losgekoppeld. Als een verkeerde fitting wordt gebruikt, kan het gereedschap geladen blijven met lucht na het loskoppelen en kan het dus een bevestigingsmiddel aandrijven, zelfs nadat de luchtleiding is losgekoppeld, wat mogelijk letsel kan veroorzaken.
• Gebruik geen zuurstof, brandbare gassen of gassen in flessen als energiebron voor dit gereedschap. Er kan een explosie optreden, die letsel of de dood kan veroorzaken.
• Maak geen verbinding met een luchtcompressor die mogelijk meer dan 200 Psi kan leveren. Omdat het gereedschap kan barsten, wat mogelijk letsel kan veroorzaken.
• Koppel altijd de luchtbron los:
  • Voordat u aanpassingen doet.
  • Bij het onderhoud van het gereedschap.
  • Bij het schoonmaken van een blokkade.
  • Wanneer het gereedschap niet in gebruik is.
  • Wanneer u naar een ander werkgebied verhuist, omdat er per ongeluk activering kan optreden, wat letsel kan veroorzaken.

HET GEREEDSCHAP LADEN

• Laad het gereedschap niet met bevestigingsmiddelen wanneer een van de bedieningselementen is geactiveerd.
• Plaats nooit een hand of een ander lichaamsdeel in het afvoergebied van het bevestigingsmiddel van het gereedschap.
• Richt het gereedschap nooit op iemand.

De waarschuwingen en voorzorgsmaatregelen die hierboven worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

UITPAKKEN

• Dit gereedschap is volledig gemonteerd verzonden.
• Zorg ervoor dat alle items die in de paklijst staan, zijn inbegrepen.
• Haal het gereedschap en eventuele accessoires voorzichtig uit de doos.
• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg totdat u het gereedschap zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-888-669-5672.

PAKLIJST
3 In I vloernagelmachine
Draagtas
Hamer
Luchtconnector
Afstelgereedschap
Smeerolie
Anti-stofkap
0,315" voetplaat
Handleiding
Veiligheidsbril

Als er onderdelen ontbreken, gebruik dit gereedschap dan niet totdat de ontbrekende onderdelen zijn vervangen. Het niet doen hiervan kan leiden tot mogelijk ernstig persoonlijk letsel.

Probeer dit gereedschap niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit gereedschap. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot mogelijk ernstig persoonlijk letsel.

KENMERKEN

SPECIFICATIES

Bevestigingsmiddelen:

Compatibel met Stanley Bostitch & Generic Brands 112" Nietjes, T-Klampen & L-Klampen.

KENMERKEN

• REVOLUTIONAIR 3 IN 1 ONTWERP

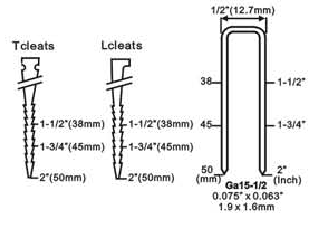

  Voor gebruik met nietjes, T=CIeats en L=CIeats.
• ERGONOMISCH ONTWORPEN HANDGREEP
  Voor eenvoudig gebruik en minder vermoeidheid.
• GEANODISEERD ALUMINIUM MAGAZINE
  Voor een lange levensduur.
• DUURZAME CONSTRUCTIE
  Lichtgewicht en duurzaam geconstrueerd van zeer sterk aluminium en warmtebehandelde stalen onderdelen.
• INCLUSIEF HAMER

WERKING

CLEATNAGELS LADEN

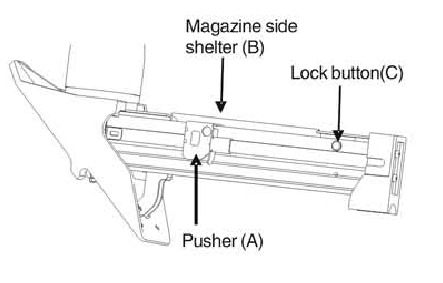

1. Trek de Duwer (A) terug tot het einde van het magazijn. Vergrendel de duwer op zijn plaats met de vergrendelknop (C). Trek vervolgens de magazijnzijafscherming (B) terug.
2. Plaats een volle clip met de gewenste bevestigingsmiddelen in het magazijn vanaf de zijkant. Er kunnen maximaal 100 cleatnagels in het magazijn worden geladen. Let op: bij het laden van de L Cleat-nagels moet de zijde met de L-kop zich links van de magazijnzijafscherming (B) bevinden. Druk op de vergrendelknop (C), waarna de Duwer (A) terugkeert om de magazijnzijafscherming (B) weer naar beneden te brengen.

NIETJES LADEN

1. Trek de Duwer (A) terug tot het einde van het magazijn. Vergrendel de duwer op zijn plaats met de vergrendelknop (C). Trek vervolgens de magazijnzijafscherming (B) terug.
2. Plaats een volle clip van 1/2" Crown-nietjes in het magazijn vanaf de bovenkant. Er kunnen maximaal 2 x 45 stuks tot 2 x 60 stuks in het gereedschap worden geladen.
3. Druk op de vergrendelknop (C), waarna de Duwer (A) terugkeert om de magazijnzijafscherming (B) weer naar beneden te brengen.

Het gereedschap kan afgaan wanneer het voor het eerst op de luchtbron wordt aangesloten. Sluit het gereedschap altijd aan op de luchtbron voordat u bevestigingsmiddelen laadt om letsel door onbedoelde cycli te voorkomen. Zorg er altijd voor dat het magazijn van het gereedschap leeg is aan het begin van elke werksessie, voordat u het op een luchtbron aansluit.

DE VOETPLAAT VERVANGEN
Het gereedschap is uitgerust met een in de fabriek voorgeïnstalleerde 1/4" voetplaat (D) en een extra niet-geïnstalleerde 0,315" voetplaat. Om de plaat te vervangen:

1. Ontkoppel het gereedschap van de luchtbron.
2. Maak het magazijn volledig leeg.
3. Schiet het gereedschap af in een stuk afvalhout om er zeker van te zijn dat er geen perslucht of bevestigingsmiddelen meer in het gereedschap zitten.

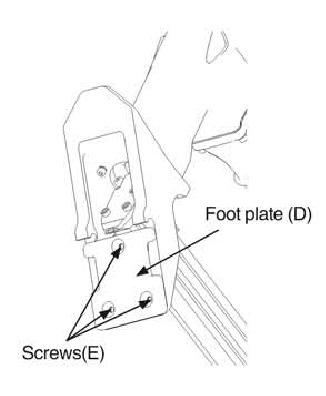

4. Zet het gereedschap op zijn kant om de drie schroeven (E) bloot te leggen.
5. Verwijder de drie schroeven (E) en verwijder vervolgens de voetplaat.
6. Lijn de drie schroefgaten in de vervangende voetplaat uit met de drie schroefdraadgaten.
7. Gebruik de drie schroeven die u zojuist hebt verwijderd om de vervangende voetplaat aan het gereedschap te bevestigen.
8. Zorg ervoor dat de juiste voetplaat is geïnstalleerd door in een stuk afvalvloer te schieten en te controleren of het bevestigingsmiddel correct is geplaatst.

Ontkoppel het gereedschap van de luchtbron wanneer u de voetplaat vervangt. Zorg ervoor dat er geen bevestigingsmiddelen in het magazijn zitten voordat u de voetplaat vervangt.

DE LUCHTDRUK INSTELLEN
De benodigde luchtdruk is afhankelijk van de grootte van de bevestigingsmiddelen en het materiaal van het werkstuk. Begin met het testen van de aandrijfdiepte door een testnagel in hetzelfde type werkstukmateriaal te slaan dat voor de daadwerkelijke klus wordt gebruikt. Sla een testbevestigingsmiddel met de luchtdruk ingesteld op 90-95 psi. Verhoog of verlaag de luchtdruk om de laagste instelling te vinden die de klus met consistente resultaten uitvoert.
Het is mogelijk om de gewenste diepte te bereiken met alleen luchtdrukaanpassingen. Als fijnere aanpassingen nodig zijn, gebruik dan de aandrijfdiepte-aanpassing op de

HET GEREEDSCHAP BEDIENEN

1. Sluit het gereedschap aan op de luchtbron. Start uw compressor en controleer de druk, zorg ervoor dat deze is ingesteld tussen 70-110 psi. Overschrijd de maximale 120 psi niet.

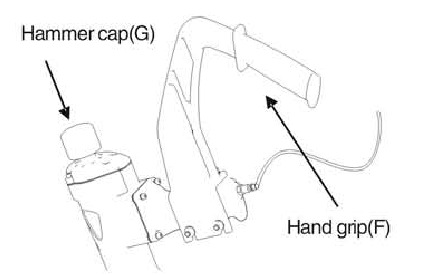

2. Houd de handgreep (F) stevig vast en druk de voetplaat (D) tegen het werkoppervlak. Zorg ervoor dat de plaat zich boven de doelpositie van het bevestigingsmiddel bevindt.
3. Druk stevig naar beneden zodat de voetplaat stevig contact maakt met het werkoppervlak. Sla vervolgens met de hamer die bij het gereedschap is geleverd stevig op de hamerdop (G) om het bevestigingsmiddel in het werkoppervlak te drijven. Til het gereedschap van het werkoppervlak.
   Herhaal dit proces totdat de klus is voltooid.
4. Zorg er bij het voltooien voor dat u het gereedschap opbergt op een schone, droge en veilige plaats buiten het bereik van kinderen en andere onbevoegde personen.

Er moet uiterste voorzichtigheid worden betracht wanneer dit gereedschap op een luchtbron is aangesloten.
Als het gereedschap valt of als de hamerdop (F) per ongeluk wordt geraakt, zal het gereedschap een bevestigingsmiddel afschieten, wat mogelijk ERNSTIG PERSOONLIJK LETSEL kan veroorzaken.

Houd uw voeten uit de buurt van het gereedschap.

Voordat u het gereedschap op een vloer gebruikt, test u het gereedschap op een stuk afvalhout. Pas de aandrijfdiepte aan door meer of minder luchtdruk te leveren. Overschrijd nooit 120 PSI.

BLOKKADES VERWIJDEREN
Af en toe kunnen bevestigingsmiddelen vast komen te zitten in het afvuurmechanisme van het gereedschap, waardoor het gereedschap onbruikbaar wordt. Om een vastgelopen bevestigingsmiddel te verwijderen, volgt u de onderstaande stappen:

1. Ontkoppel het gereedschap van de luchtbron.
2. Maak het magazijn leeg. Zorg ervoor dat alle bevestigingsmiddelen zijn verwijderd.
3. Probeer het gereedschap af te schieten in een stuk afvalhout of vloerbedekking om er zeker van te zijn dat het geen bevestigingsmiddelen kan afschieten.

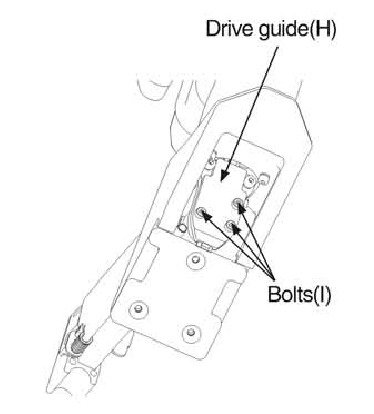

4. Leun het gereedschap naar achteren. Met de aandrijfgeleider (H) van u af gericht, verwijdert u de drie bouten (l). Verwijder vervolgens de aandrijfgeleider (H) om het vastgelopen bevestigingsmiddel bloot te leggen.
5. Verwijder het vastgelopen bevestigingsmiddel met een tang of een schroevendraaier indien nodig.
6. Plaats de aandrijfgeleider (H) en de bouten (l) terug.
7. Laad het gereedschap opnieuw met bevestigingsmiddelen. Sluit vervolgens de luchtbron weer aan op het gereedschap.
8. Druk de aandrijfgeleider (H) tegen een stuk hout en test het afvuren van de bevestigingsmiddelen meerdere keren om de juiste werking te controleren. Als het gereedschap correct afvuurt, kunt u het gereedschap blijven gebruiken. Als het gereedschap niet goed werkt, stop dan onmiddellijk het gebruik en laat het gereedschap repareren door een gekwalificeerde servicetechnicus. Wanneer u klaar bent met werken, koppelt u de luchtbron los.
9. Verwijder de bevestigingsmiddelen. Laat eventuele opgesloten lucht ontsnappen. Bewaar het gereedschap vervolgens op een schone, droge en veilige plaats buiten het bereik van kinderen.

Zorg ervoor dat er geen bevestigingsmiddelen in het magazijn zitten voordat u een blokkade verwijdert.

Ontkoppel het gereedschap van de luchtbron wanneer u een blokkade verwijdert. Nadat u het gereedschap van de luchtcompressor hebt losgekoppeld, zou er nog voldoende luchtdruk moeten zijn om het gereedschap af te schieten. Nadat de luchtslang is losgekoppeld, moet u het gereedschap altijd herhaaldelijk in een stuk afvalhout schieten om er zeker van te zijn dat alle perslucht is verbruikt.

ONDERHOUD

Telkens wanneer inspectie, onderhoud en reiniging worden uitgevoerd:

• Ontkoppel het gereedschap van de luchtbron.
• Maak het magazijn volledig leeg

ANTI-STOF
Elk FREEMAN-gereedschap is verpakt met een antistofkap op de luchtconnector, controleer dit na het uitpakken. Bewaar de antistofkap om de luchtconnector af te dekken wanneer het gereedschap niet in gebruik is om stof te voorkomen.

SMERING
Dit gereedschap is uniek ontworpen om geen dagelijkse smering nodig te hebben. Maar smering is vereist voor de beste prestaties na lange perioden van gebruik. Olie voor pneumatische bevestigingsgereedschappen wordt toegevoegd via de luchtaansluiting en smeert interne onderdelen. Gebruik geen detergentolie of additieven, omdat deze smeermiddelen versnelde slijtage van de afdichtingen en bumpers in het gereedschap veroorzaken, wat resulteert in slechte gereedschapsprestaties en frequent gereedschapsonderhoud.

Smeer het gereedschap alleen met gespecificeerde smeermiddelen.

REINIGEN
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen beschadigd raken door het gebruik ervan. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleumbasis, penetratieoliën enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

WERKING BIJ KOUD WEER
Voor gebruik bij koud weer, in de buurt van en onder het vriespunt, kan het vocht in de luchtleiding bevriezen en de werking van het gereedschap verhinderen. We raden aan om luchtgereedschapsmeermiddel of permanente antivries (ethyleenglycol) te gebruiken als smeermiddel voor koud weer.

Bewaar gereedschappen niet in een koude omgeving om vorst- of ijsvorming op de bedieningskleppen en mechanismen van de gereedschappen te voorkomen, wat gereedschapsstoringen kan veroorzaken.

AANBEVOLEN AANSLUITING

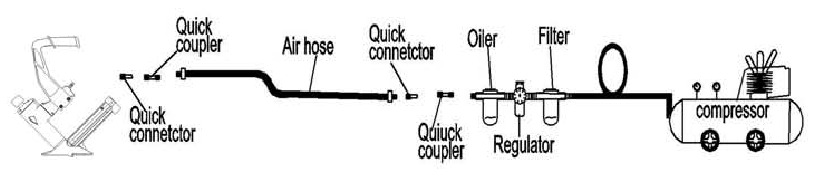

De luchtcompressor moet minimaal 70 psi kunnen handhaven wanneer het gereedschap wordt gebruikt. Een ontoereikende luchttoevoer kan leiden tot een verlies van vermogen en inconsistent aandrijven.

Sluit niet aan op een luchtcompressor die mogelijk 200 psi kan overschrijden. Omdat het gereedschap kan barsten, wat mogelijk letsel kan veroorzaken.

PROBLEMEN OPLOSSEN

Gebruik alleen door Freeman geautoriseerde reparatieonderdelen. Voor vragen kunt u bellen met 1-888-669-5672 of onze website bezoeken op http://www.freemantools.com

SLIJTAGEONDERDELEN

Reparatieonderdelen kunnen worden besteld via onze website: http://www.freemantools.com

HTTP://WWW.FREEMANTOOLS.COM
