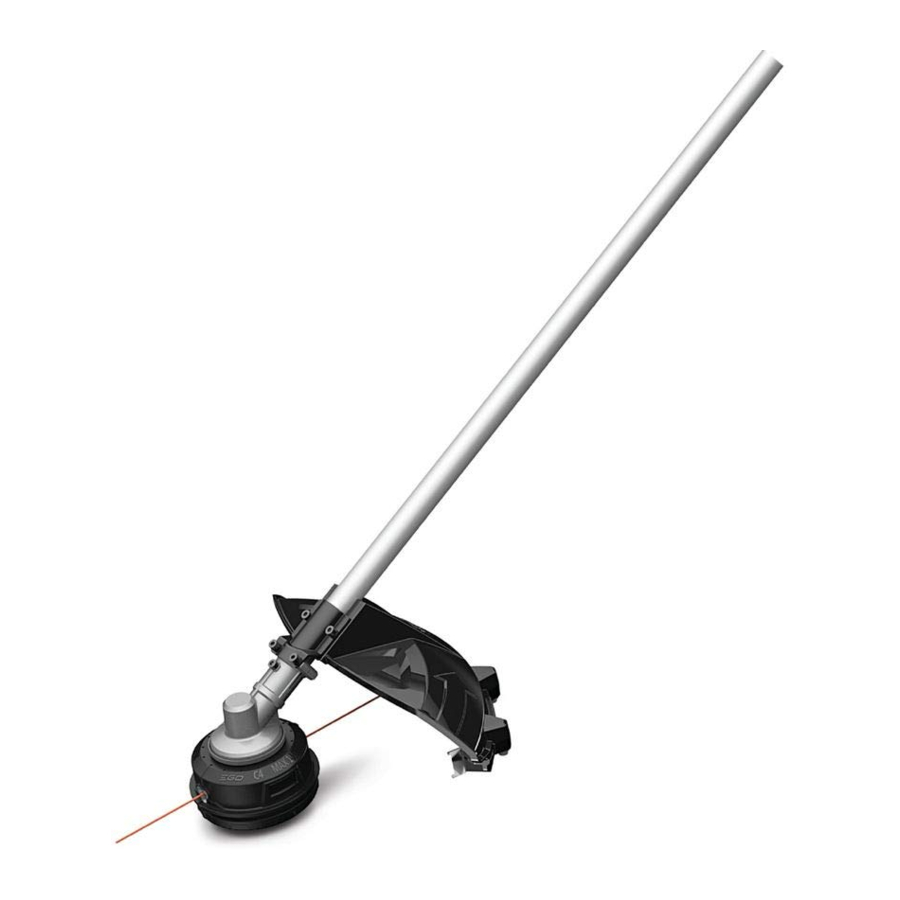

EGO STA1500 - Handleiding voor de trimmer

VEILIGHEIDSSYMBOLEN

Het doel van veiligheidssymbolen is uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven zijn geen vervanging voor de juiste maatregelen om ongevallen te voorkomen.

Zorg ervoor dat u alle veiligheidsinstructies in deze gebruikershandleiding leest en begrijpt, inclusief alle veiligheidswaarschuwingssymbolen zoals "DANGER" (GEVAAR), "WARNING" (WAARSCHUWING) en "CAUTION" (VOORZICHTIG) voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS SYMBOOL
VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft DANGER (GEVAAR), WARNING (WAARSCHUWING) of CAUTION (VOORZICHTIG) aan.
Kan worden gebruikt in combinatie met andere symbolen of pictogrammen.

De bediening van elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en een volledig gezichtsscherm indien nodig voordat u begint met het bedienen van elektrisch gereedschap. Wij raden een Wide Vision Safety Mask aan voor gebruik over een bril of standaard veiligheidsbril met zijbescherming. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

VEILIGHEIDSINSTRUCTIES

Deze tabel toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselgevaar aan.
	Oogbescherming	Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en een volledig gezichtsscherm bij het bedienen van dit product.
IPX4	Ingress Protection Degree (beschermingsgraad)	Bescherming tegen opspattend water
V	Volt	Voltage
mm	Millimeter	Lengte of grootte
cm	Centimeter	Lengte of grootte
in.	Inch	Lengte of grootte
kg	Kilogram	Gewicht
lb	Pound	Gewicht
	Gelijkstroom	Type of kenmerk van stroom

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bepaald stof dat wordt geproduceerd door schuren, zagen, slijpen, boren en andere constructiewerkzaamheden, bevat chemische stoffen waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:

• Lood uit verf op loodbasis
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Bij het gebruik van elektrische trimmers moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

LEES ALLE INSTRUCTIES

Vertrouw niet op de isolatie van het gereedschap tegen elektrische schokken. Om het risico op elektrocutie te verminderen, mag u het gereedschap nooit gebruiken in de buurt van draden of kabels die elektrische stroom kunnen geleiden.

Draag tijdens gebruik de juiste persoonlijke gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

• Houd kinderen op afstand - Alle bezoekers moeten op minstens 30 meter afstand van het werkgebied worden gehouden.
• Vermijd gevaarlijke omgevingen - Gebruik geen apparaten op een vochtige of natte helling.
• Kleed u correct - Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken buitenshuis. Draag een beschermende haarkap om lang haar in bedwang te houden.
• Gebruik een veiligheidsbril - Gebruik altijd een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
• Gebruik het juiste gereedschap - Gebruik het gereedschap niet voor een andere klus dan waarvoor het bedoeld is.
• Forceer de trimmer niet - Het zal de klus beter klaren en met minder kans op letsel tegen de snelheid waarvoor het is ontworpen.
• Reik niet te ver - Bewaar te allen tijde een goede voet en evenwicht.
• Blijf alert - Let op wat u doet. Gebruik uw gezond verstand. Gebruik de trimmer niet als u moe bent.
• Gebruik de trimmer niet onder invloed van alcohol of drugs.
• Houd beschermkappen op hun plaats en in werkende staat.

Om het risico op persoonlijk letsel te verminderen, mag u niet werken zonder dat de beschermkappen op hun plaats zitten.

• Houd handen en voeten uit de buurt van het snijgebied.
• Bewaar de trimmer binnenshuis - Wanneer de trimmer niet in gebruik is, moet deze binnenshuis worden bewaard op een droge en hoge of afgesloten plaats met het accupack verwijderd, buiten het bereik van kinderen.
• Onderhoud de trimmer met zorg - Houd het snijhulpstuk schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het vervangen van accessoires. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Controleer beschadigde onderdelen - Vóór verder gebruik van de trimmer moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om te bepalen of deze naar behoren functioneert en zijn beoogde functie uitoefent. Controleer de uitlijning van bewegende delen, de binding van bewegende delen, het breken van onderdelen, de montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij elders in deze handleiding anders is aangegeven.
• Maak het te maaien gebied vóór elk gebruik vrij. Verwijder alle voorwerpen zoals stenen, gebroken glas, spijkers, draad of touw die kunnen worden weggegooid of verstrikt kunnen raken in het snijhulpstuk. Zorg ervoor dat andere personen en huisdieren zich op minstens 30 meter afstand bevinden.
• Houd de trimmer altijd stevig vast, met beide handen aan de handgrepen, tijdens het gebruik. Wikkel uw vingers en duimen om de handgrepen.
• Vermijd onbedoeld starten - Draag de trimmer niet met uw vinger op de trekker.
• Gebruik de trimmer niet in een gasvormige of explosieve atmosfeer. Motoren in deze apparaten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
• Schade aan trimmer - Als u met de trimmer een vreemd voorwerp raakt of erin verstrikt raakt, stop het gereedschap dan onmiddellijk, controleer het op schade en laat eventuele schade repareren voordat u verder probeert te werken. Gebruik het niet met een kapotte beschermkap of spoel.
• Als de apparatuur abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen. Een losse kop kan trillen, barsten, breken of van de trimmer komen, wat kan leiden tot ernstig of dodelijk letsel. Zorg ervoor dat het snijhulpstuk correct is vastgezet. Als de kop losraakt nadat deze is vastgezet, vervang deze dan onmiddellijk. Gebruik nooit een trimmer met een los snijhulpstuk.
• Vervang een gebarsten, beschadigde of versleten snijkop onmiddellijk, zelfs als de schade beperkt is tot oppervlakkige scheuren. Dergelijke hulpstukken kunnen bij hoge snelheid versplinteren en ernstig of dodelijk letsel veroorzaken.
• Controleer het snijhulpstuk met regelmatige korte tussenpozen tijdens het gebruik, of onmiddellijk als er een merkbare verandering in het snijgedrag is.
• Gebruik bij het vervangen van de snijdraad niet meer dan 2,4 mm nylondraad; het gebruik van zwaardere draden dan aanbevolen door de fabrikant verhoogt de belasting van de motor en vermindert de werksnelheid. Dit resulteert in oververhitting en schade aan de trimmer.
• Om het risico op ernstig letsel te verminderen, mag u nooit draad of metaalversterkte draad of ander materiaal gebruiken in plaats van de nylon snijdraden. Er kunnen stukjes draad afbreken en met hoge snelheid naar de bediener of omstanders worden geslingerd.
• Om het risico op letsel door verlies van controle te verminderen, mag u nooit op een ladder of een andere onveilige steun werken. Houd het snijhulpstuk nooit boven de taillehoogte.
• Laad het accupack niet op in de regen of op natte plaatsen.
• Gebruik alleen de onderstaande accupacks en opladers:

• Gebruik alleen met de 56V Lithium-Ion Power Head PH1400.
• Gooi de batterij niet in vuur. De cellen kunnen exploderen. Raadpleeg de plaatselijke voorschriften voor mogelijke speciale verwijderingsinstructies.
• Open of vermink de batterij niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn bij inslikken.
•
  Wees voorzichtig bij het hanteren van batterijen om kortsluiting van de batterij met geleidende materialen zoals ringen, armbanden en sleutels te voorkomen. De batterij of geleider kan oververhit raken en brandwonden veroorzaken.
• Vervangende onderdelen - Gebruik bij onderhoud alleen identieke EGO-vervangingsonderdelen. Het gebruik van een ander accessoire of hulpstuk kan het risico op letsel vergroten.
• Batterijgereedschap hoeft niet in een stopcontact te worden gestoken; daarom zijn ze altijd in bedrijfsklare toestand. Wees u bewust van mogelijke gevaren, zelfs als het gereedschap niet in werking is. Wees voorzichtig bij het uitvoeren van onderhoud of service.
• Verwijder of ontkoppel de batterij voordat u de trimmer onderhoudt, reinigt of materiaal verwijdert.
• Niet met een slang wassen; vermijd dat er water in de motor en elektrische aansluitingen komt.
• Als er zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met het EGO Customer Service Center voor hulp.

Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap kunnen gebruiken. Als u dit gereedschap aan iemand anders uitleent, leen dan ook deze instructies aan hen om misbruik van het product en mogelijk letsel te voorkomen.

BEWAAR DEZE INSTRUCTIES!

OPMERKING: ZIE DE GEBRUIKSAANWIJZING VAN UW POWER HEAD VOOR AANVULLENDE SPECIFIEKE VEILIGHEIDSREGELS.

SPECIFICATIES

Aanbevolen snijdraad

PAKKETLIJST

KEN UW PRODUCT

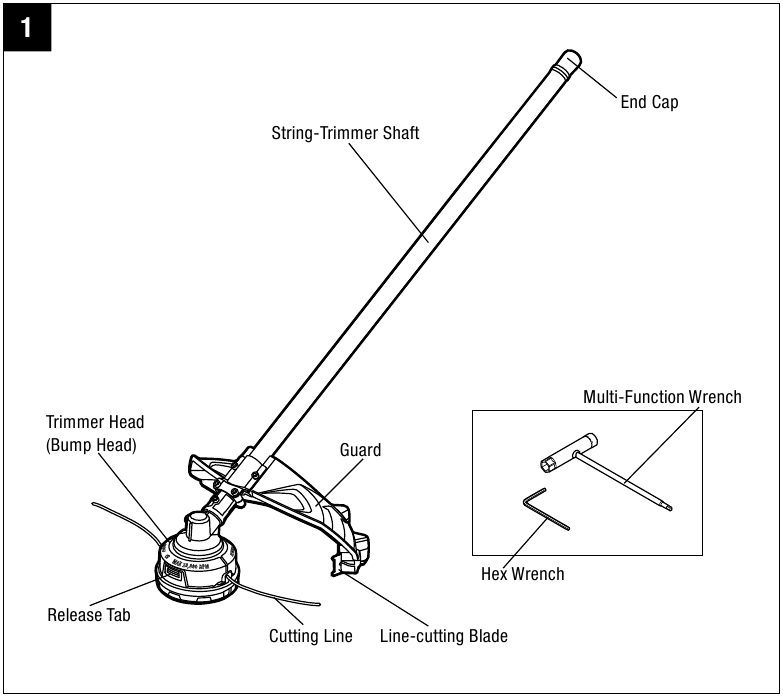

(Afb. 1)
Het veilige gebruik van dit product vereist een goed begrip van de informatie op het gereedschap en in deze gebruikershandleiding, evenals kennis van het project dat u probeert uit te voeren. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsregels.

Gebruik het gereedschap nooit zonder dat de beschermkap stevig is aangebracht. De beschermkap moet altijd op het gereedschap zitten om de gebruiker te beschermen.

TRIMMERKOP (BUMP HEAD)
Slaat de snijdraad op en geeft de snijdraad vrij wanneer de kop tijdens het gebruik licht op de grond wordt getikt.

BESCHERMKAP
Vermindert het risico op letsel door vreemde voorwerpen die achterwaarts naar de bediener worden geslingerd en door contact met het snijhulpstuk.

DRAADSNIJBLAD
Stalen blad op de beschermkap dat de snijdraad op de juiste lengte houdt.

ONTGRENDELINGSLIPJE
Maakt de spoelhouder los van de spoelbasis.

MONTAGE

Gebruik dit product niet als er onderdelen beschadigd of vermist zijn voordat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of vermiste onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met deze draadtrimmer. Een dergelijke verandering of wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg kan hebben.

Niet aansluiten op de aandrijfkop voordat de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

UITPAKKEN

• Dit product moet worden gemonteerd.
• Haal het product en eventuele accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn meegeleverd.

Gebruik dit product niet als er onderdelen op de paklijst al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst zijn niet door de fabrikant aan het product gemonteerd en moeten door de klant worden geïnstalleerd. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal pas weg als u het gereedschap zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd of vermist zijn, breng het product dan terug naar de plaats van aankoop.

DE KAP MONTEREN

LET OP: Installeer de kap voordat het hulpstuk op de aandrijfkop wordt aangesloten.

Om het risico op persoonlijk letsel te verminderen, mag u niet werken zonder dat de kappen zijn geplaatst.

Draag altijd handschoenen bij het monteren of vervangen van de kap. Wees voorzichtig met het mes op de kap en bescherm uw handen tegen letsel door het mes.

1. Til de trimmerkop op en richt deze naar beneden; lijn de twee montagegaten in de kap uit met de twee bouten die vooraf op de basis van de schacht zijn gemonteerd. Zorg ervoor dat het interne oppervlak van de kap naar de trimmerkop is gericht (Afb. 2).

2. Gebruik de meegeleverde inbussleutel om de kap met de bouten op zijn plaats te vergrendelen (Afb. 3).


DE UNIT AANSLUITEN OP DE AANDRIJFKOP

Bevestig of verstel nooit een hulpstuk terwijl de aandrijfkop draait of met de accu geïnstalleerd. Het niet stoppen van de motor en het verwijderen van de accu kan ernstig persoonlijk letsel veroorzaken.

Dit draadtrimmerhulpstuk is ontworpen voor gebruik met de EGO Power Head PH1400.

Het draadtrimmerhulpstuk wordt met behulp van een koppelinrichting op de aandrijfkop aangesloten.

1. Stop de motor en verwijder de accu.
2. Maak de vleugelknop los.

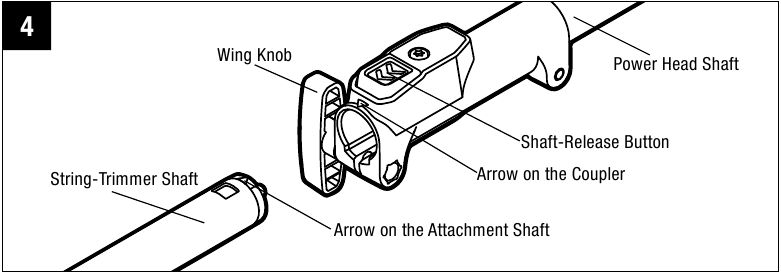

3. Verwijder de einddop van het draadtrimmerhulpstuk. Lijn de pijl op de draadtrimmerschacht uit met de pijl op de koppeling en duw de draadtrimmerschacht in de koppeling totdat u een duidelijke "klik" hoort, wat aangeeft dat de draadtrimmerschacht op zijn plaats is gemonteerd (Afb. 4).

4. Trek aan de schacht van het hulpstuk om te controleren of deze stevig in de koppeling is vergrendeld. Zo niet, draai dan de draadtrimmerschacht van links naar rechts in de koppeling totdat deze op zijn plaats klikt.
5. Draai de vleugelknop stevig vast.

Zorg ervoor dat de vleugelknop volledig is vastgedraaid voordat u de apparatuur bedient; controleer hem tijdens het gebruik regelmatig op stevigheid om ernstig persoonlijk letsel te voorkomen.

DE UNIT VAN DE AANDRIJFKOP VERWIJDEREN

1. Stop de motor en verwijder de accu.
2. Maak de vleugelknop los.
3. Druk op de schachtontgrendelingsknop en trek of draai, terwijl de knop is ingedrukt, de hulpstukschacht uit de koppeling.

WERKING

Laat u niet achteloos worden door vertrouwdheid met dit product. Onthoud dat een achteloos fractie van een seconde voldoende is om ernstig letsel te veroorzaken.

Draag altijd een veiligheidsbril of veiligheidsbril met zijschild die is gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geworpen en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de hieronder vermelde doeleinden:

• Gras en onkruid trimmen rondom veranda's, hekken en terrassen.

HET APPARAAT MET MOTORHUIS VASTHOUDEN

Kleed u op de juiste manier om het risico op letsel bij het bedienen van dit gereedschap te verminderen.
Draag geen losse kleding of sieraden.
Draag oog- en oor-/gehoorbescherming.
Draag een zware, lange broek, laarzen en handschoenen.
Draag geen korte broek of sandalen en loop niet op blote voeten.

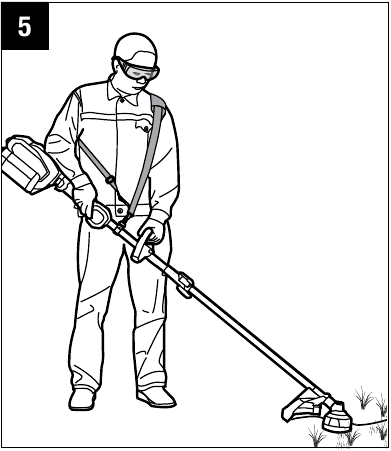

(Afb. 5)
Houd de draadtrimmer vast met één hand aan de achterste handgreep en uw andere hand aan de voorste hulphendel. Houd tijdens het bedienen van het gereedschap met beide handen een stevige grip. De draadtrimmer moet in een comfortabele positie worden gehouden, met de achterste handgreep op ongeveer heuphoogte. De trimmerkop moet parallel aan de grond staan, zodat deze gemakkelijk in contact komt met het te snijden materiaal zonder dat de gebruiker hoeft te bukken.

HET APPARAAT GEBRUIKEN

Om ernstig persoonlijk letsel te voorkomen, moet u te allen tijde een veiligheidsbril of veiligheidsbril dragen wanneer u dit apparaat bedient. Draag een gezichtsmasker of stofmasker op stoffige plaatsen.

Maak het te snijden gebied vóór elk gebruik vrij. Verwijder alle voorwerpen, zoals stenen, gebroken glas, spijkers, draad of touw die kunnen worden weggegooid of verstrikt raken in het snijhulpstuk. Maak het gebied vrij van kinderen, omstanders en huisdieren. Houd alle kinderen, omstanders en huisdieren minimaal op 30,5 m (100 voet) afstand; er kan nog steeds risico bestaan voor omstanders door weggegooide voorwerpen. Omstanders moeten worden aangemoedigd om een ​​veiligheidsbril te dragen. Als u wordt benaderd, stop dan onmiddellijk de motor en het snijhulpstuk.

Om ernstig persoonlijk letsel te voorkomen, verwijdert u het batterijpakket uit het gereedschap voordat u onderhoud pleegt, reinigt, hulpstukken verwisselt of materiaal van het apparaat verwijdert.

Controleer vóór elk gebruik op beschadigde/versleten onderdelen
Controleer de trimmerkop, de beschermkap en de voorste hulphendel en vervang alle onderdelen die gebarsten, kromgetrokken, gebogen of op een andere manier beschadigd zijn.
Het lijnsnijblad aan de rand van de beschermkap kan na verloop van tijd bot worden. Het wordt aanbevolen om deze periodiek te slijpen met een vijl of te vervangen door een nieuw mes.

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap of bij het slijpen of vervangen van het mes. Let op de locatie van het mes op de beschermkap en bescherm uw hand tegen letsel.

Reinig de trimmer na elk gebruik
Zie het gedeelte Onderhoud voor reinigingsinstructies.

Gebruik nooit water om uw trimmer schoon te maken. Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor beschadiging door verschillende soorten commerciële oplosmiddelen. Gebruik schone kleding om vuil, stof, olie, vet enz. te verwijderen.

HET GEREEDSCHAP STARTEN/STOPPEN

Zie het gedeelte "STARTEN/STOPPEN VAN HET MOTORHUIS" in de gebruikershandleiding van het motorhuis PH1400.

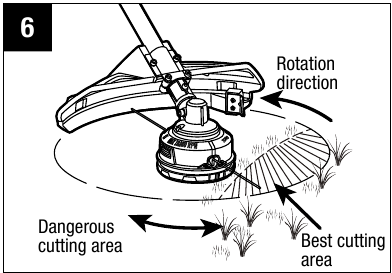

Tips voor de beste trimresultaten (Afb. 6)

• De juiste hoek voor het snijhulpstuk is parallel aan de grond.
• Forceer de trimmer niet. Laat de punt van de lijn het werk doen (vooral langs muren). Snijden met meer dan de punt vermindert de snij-efficiëntie en kan de motor overbelasten.
• De snijhoogte wordt bepaald door de afstand van de snijlijn tot het gazonoppervlak.
• Gras van meer dan 200 mm (8 inch) moet van boven naar beneden in kleine stappen worden gesneden om voortijdige slijtage van de lijn of slepen van de motor te voorkomen.
• Beweeg de trimmer langzaam in en uit het te snijden gebied en houd de positie van de snijkop op de gewenste snijhoogte. Deze beweging kan een voorwaartse-achterwaartse beweging of een zijwaartse beweging zijn. Kortere lengtes snijden levert de beste resultaten op.
• Trim alleen als gras en onkruid droog zijn.
• Draad- en piketomheiningen kunnen extra slijtage of breuk van de draad veroorzaken. Stenen en bakstenen muren, stoepranden en hout kunnen draden snel verslijten.
• Vermijd bomen en struiken. Boomschors, houten lijsten, gevelbekleding en hekpalen kunnen gemakkelijk worden beschadigd door de draden.

DE SNIJLIJNLENGTE AANPASSEN

Met de trimmerkop kan de gebruiker meer snijlijn vrijgeven zonder de motor te stoppen. Naarmate de lijn gerafeld of versleten raakt, kan er meer lijn worden vrijgegeven door tijdens het gebruik van de trimmer lichtjes met de trimmerkop op de grond te tikken (Afb. 7).

Verwijder of wijzig de messenconstructie voor het snijden van de lijn niet. Een te lange lijn kan ervoor zorgen dat de motor oververhit raakt en kan leiden tot ernstig persoonlijk letsel.

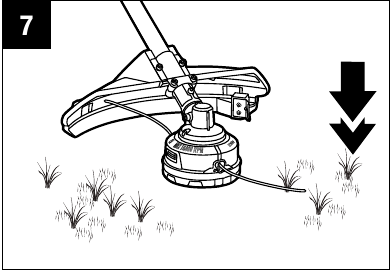

Voor het beste resultaat tikt u met de trimmerkop op de kale grond of harde grond. Als er in hoog gras wordt geprobeerd lijn vrij te geven, kan de motor oververhit raken. Houd de trimlijn altijd volledig uitgeschoven. Het vrijgeven van de lijn wordt moeilijker naarmate de snijlijn korter wordt.

NIEUWE SNIJLIJN LADEN

LET OP: Gebruik altijd de aanbevolen nylon snijlijn met een diameter van niet meer dan 2,4 mm (0,095 inch). Het gebruik van een andere lijn dan die is gespecificeerd, kan ervoor zorgen dat de draadtrimmer oververhit raakt of beschadigd raakt.

Gebruik nooit metaalversterkte lijn, draad of touw, enz. Deze kunnen afbreken en gevaarlijke projectielen worden.

Om ernstig persoonlijk letsel te voorkomen, verwijdert u het batterijpakket uit het motorhuis voordat u onderhoud pleegt, reinigt, hulpstukken verwisselt of materiaal van het apparaat verwijdert.

1. Verwijder het batterijpakket.
2. Verwijder indien nodig de resterende snijlijn. Trek hem er gewoon met de hand uit.

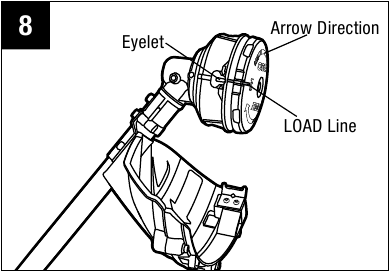

3. Draai de spoelhouder in de richting die wordt aangegeven door de pijl, indien nodig, om de LOAD-lijn op de spoelhouder uit te lijnen met de ogen in de spoelvoet (Afb. 8).

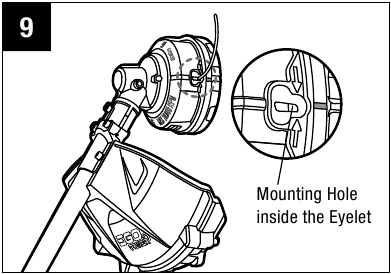

4. Knip één stuk snijlijn van 5 m (16 ft.) lang. Steek de lijn in het montagegat in het oogje. Duw de lijn door totdat het uiteinde van de lijn aan de andere kant van de spoelvoet uitkomt. Trek de lijn vanaf de andere kant totdat er aan beide zijden van de spoel evenveel lijn verschijnt (Afb. 9).

5. Druk op de spoelhouder en draai deze in de richting die wordt aangegeven door de pijl om de snijlijn op de spoel te wikkelen totdat er aan elke zijde ongeveer 14 cm (5,5 inch) lijn zichtbaar is (Afb. 10).

6. Duw de spoelhouder omlaag terwijl u aan de lijnen trekt om de lijn handmatig te verplaatsen en om de juiste montage van de trimmerkop te controleren.

Als de snijlijn bij de lijnuitlaat breekt of de snijlijn niet wordt vrijgegeven wanneer op de trimmerkop wordt getikt, voert u de volgende stappen uit:

1. Verwijder het batterijpakket.

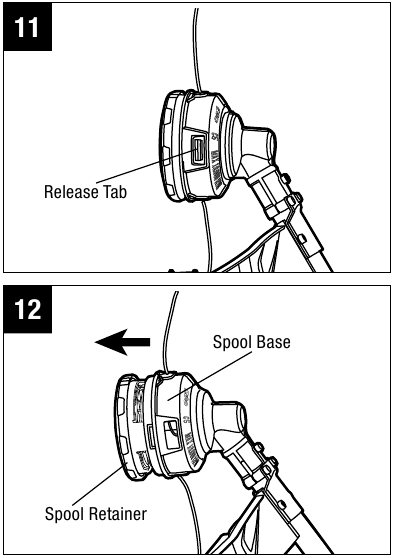

2. Druk op de ontgrendelingstabs op de spoelhouder en verwijder de spoelhouder door hem er recht uit te trekken (Afb. 11 & 12).

3. Verwijder de snijlijn uit de spoelhouder.

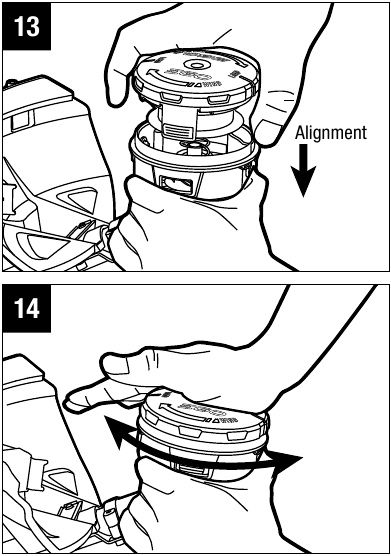

4. Houd met één hand de spoelvoet vast en gebruik de andere hand om de spoelhouder vast te pakken en de tabs op de spoelhouder uit te lijnen met de gaten in de spoelvoet (Afb. 13); gebruik uw handpalm om de spoelhouder naar links en rechts te duwen en te draaien totdat de tabs op de spoelvoet vergrendelen (Afb. 14).

5. Volg de instructies in "NIEUWE SNIJLIJN LADEN" om de snijlijn opnieuw te laden.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Om de veiligheid en betrouwbaarheid te waarborgen, moeten alle reparaties worden uitgevoerd door een gekwalificeerde servicemonteur.

Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in bedrijfsklare toestand. Neem extra voorzorgsmaatregelen en wees voorzichtig bij het uitvoeren van onderhoud, service of bij het vervangen van het snijhulpstuk of andere hulpstukken om ernstig persoonlijk letsel te voorkomen.

Om ernstig persoonlijk letsel te voorkomen, moet u de accu uit de aandrijfkop verwijderen voordat u onderhoud uitvoert, schoonmaakt, hulpstukken vervangt of wanneer het product niet in gebruik is.

Alle service aan de draadtrimmer, anders dan de items die in deze onderhoudsinstructies worden vermeld, moet worden uitgevoerd door bevoegd onderhoudspersoneel voor draadtrimmers.

DE TRIMMERKOP VERVANGEN

Als de kop losraakt nadat deze is vastgezet, vervang deze dan onmiddellijk. Gebruik nooit een trimmer met een los snijhulpstuk. Vervang een gebarsten, beschadigde of versleten snijkop onmiddellijk, zelfs als de schade beperkt is tot oppervlakkige scheuren.
Dergelijke hulpstukken kunnen bij hoge snelheid versplinteren en ernstig letsel veroorzaken.

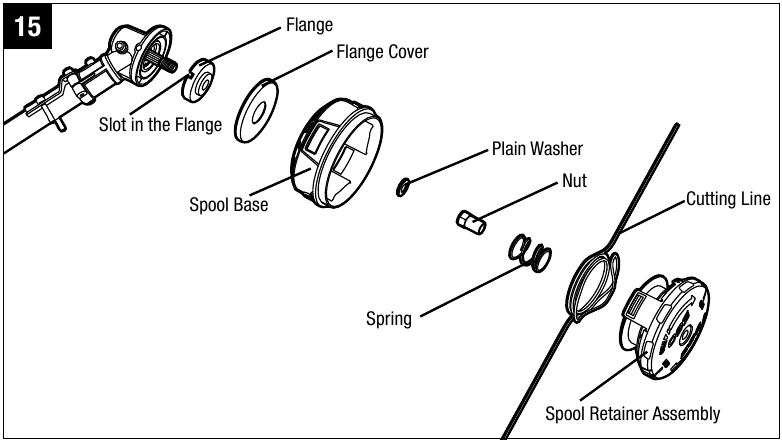

Zie Afb. 15

De trimmerkop verwijderen

1. Verwijder de accu.
2. Druk op de 2 ontgrendellipjes op de spoelhouder om deze te verwijderen (zie Afb. 11 en 12).

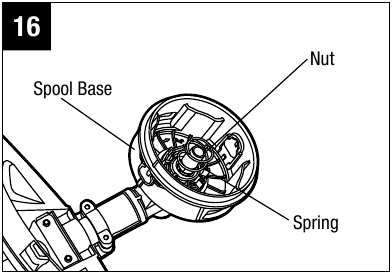

3. Trek de veer uit de spoelvoet (Afb. 16).

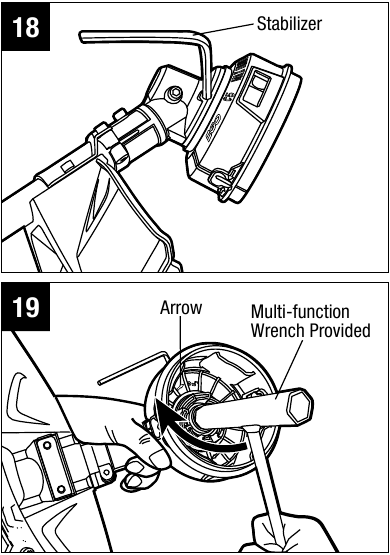

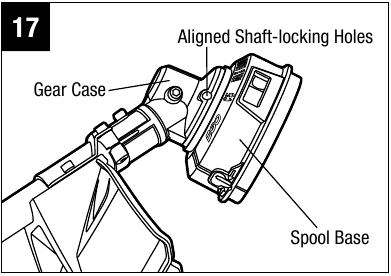

4. Draai de spoelvoet om de sleuf in de flens uit te lijnen met het gat in de tandwielkast (Afb. 17).

5. Steek de meegeleverde zeskantsleutel in de uitgelijnde gaten om als stabilisator te fungeren (Afb. 18). Gebruik de meegeleverde multifunctionele sleutel om de moer los te draaien in de richting van de pijl op de spoelvoet in de behuizing en verwijder deze (Afb. 19).

6. Verwijder de vlakke ring van de motoras en bewaar deze voor de montage (Afb. 20).

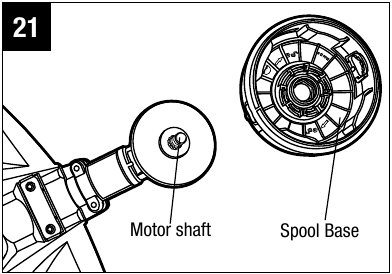

7. Houd de spoelvoet vast en trek deze recht uit de motoras (Afb. 21).

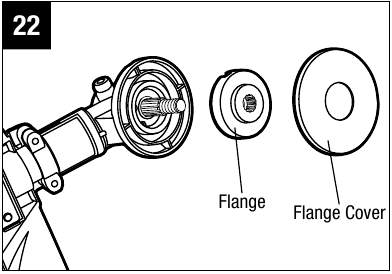

8. Verwijder op hun beurt de flensafdekking en flens van de motoras (Afb. 22). Controleer ze en vervang ze indien ze versleten zijn.


De nieuwe trimmerkop installeren

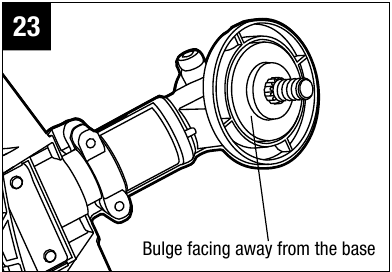

1. Plaats de flens die in stap 8 van het gedeelte "De trimmerkop verwijderen" is verwijderd op de motoras, met de verdikking van de basis af gericht (Afb. 23).

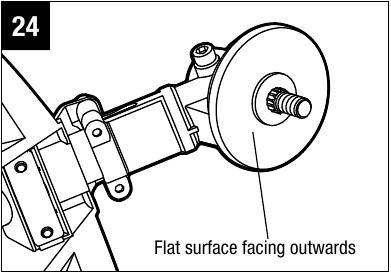

2. Plaats de flensafdekking op de flens met het platte oppervlak naar buiten gericht (Afb. 24).

3. Lijn het montagegat in de nieuwe spoelvoet uit met de motoras en monteer de nieuwe spoelvoet op de as.

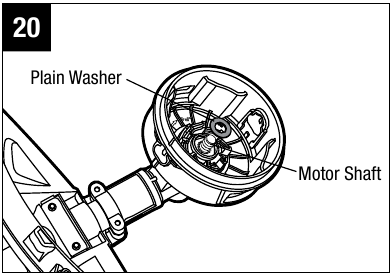

4. Plaats de vlakke ring op de motoras (zie Afb. 20).
5. Monteer de moer op de as en draai deze met de hand VAST in TEGENWIJZERZIN.
6. Draai de spoelvoet om de sleuf in de flens uit te lijnen met het gat in de tandwielkast (zie Afb. 17).

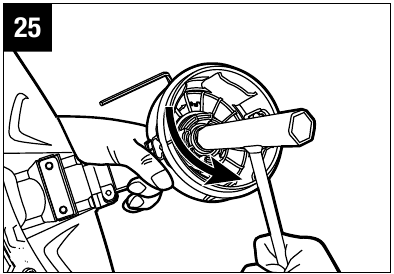

7. Steek de meegeleverde zeskantsleutel in de uitgelijnde gaten om als stabilisator te fungeren (zie Afb. 18). Gebruik de meegeleverde multifunctionele sleutel om de moer stevig op de as vast te draaien (Afb. 25).

8. Plaats de veer in de spoelvoet en druk deze op zijn plaats (zie Afb. 16).
9. Houd met één hand de spoelvoet vast en gebruik de andere hand om de nieuwe spoelhouder vast te pakken en de lipjes op de nieuwe spoelhouder uit te lijnen met de gaten in de spoelvoet. Gebruik uw handpalm om de nieuwe spoelhouder naar links en rechts te drukken en te draaien totdat de lipjes op de spoelvoet vergrendelen (zie Afb. 13 en 14).

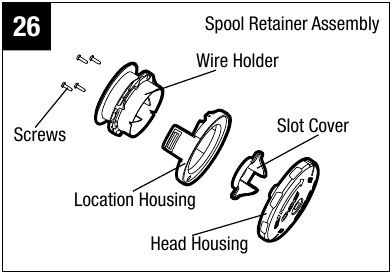

10. Als onderdelen van de spoelhouder beschadigd of versleten zijn, vervang dan het beschadigde onderdeel en zet ze weer in elkaar zoals hieronder wordt weergegeven (Afb. 26).


HET LIJN-SNIJMES SLIJPEN

Bescherm uw handen altijd door zware handschoenen te dragen bij het uitvoeren van onderhoud aan het lijnsnijmes.

1. Verwijder de accu.
2. Verwijder het lijnsnijmes van de beschermkap.
3. Zet het mes vast in een bankschroef.
4. Draag een goede oogbescherming en handschoenen en wees voorzichtig om uzelf niet te snijden.
5. Vijl de snijranden van het mes zorgvuldig met een fijngetande vijl of slijpsteen, met behoud van de oorspronkelijke snijrandhoek.
6. Plaats het mes terug op de beschermkap en zet het vast met de twee schroeven.

TRANSMISSIETANDWIELEN SMEREN

De transmissietandwielen in de tandwielkast moeten periodiek worden gesmeerd met tandwiellagersvet. Controleer het vetniveau in de tandwielkast ongeveer elke 50 bedrijfsuren door de afdichtschroef aan de zijkant van de kast te verwijderen.
Als er geen vet aan de zijkanten van het tandwiel te zien is, volg dan de onderstaande stappen om tot 3/4 van de capaciteit te vullen met tandwiellagersvet.
Vul de transmissietandwielkast niet volledig.

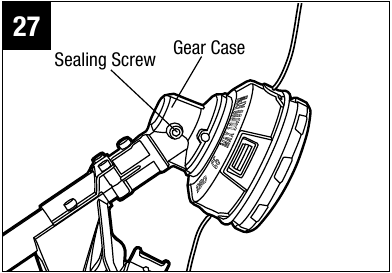

1. Houd de draadtrimmer op zijn kant zodat de afdichtschroef naar boven wijst (Afb. 27).

2. Gebruik de meegeleverde multifunctionele sleutel om de afdichtschroef los te draaien en te verwijderen.
3. Gebruik een vetspuit (niet meegeleverd) om wat vet in het schroefgat te spuiten en pas op dat u de capaciteit van 3/4 niet overschrijdt.
4. Draai de afdichtschroef na het inspuiten vast.

DE EENHEID REINIGEN

• Verwijder de accu
• Verwijder gras dat zich mogelijk rond de motoras of trimmerkop heeft gewikkeld.
• Gebruik een kleine borstel of een kleine stofzuiger om de ventilatieopeningen op de achterbehuizing te reinigen.
• Houd de ventilatieopeningen vrij van obstakels.
• Reinig de unit met een vochtige doek met een mild reinigingsmiddel.
•
  Gebruik geen sterke reinigingsmiddelen op de plastic behuizing of de handgreep. Ze kunnen worden beschadigd door bepaalde aromatische oliën, zoals dennen- en citroenolie, en door oplosmiddelen zoals petroleum. Vocht kan ook een schokgevaar veroorzaken. Veeg eventueel vocht weg met een zachte, droge doek.

DE EENHEID OPBERGEN

• Verwijder de accu uit de trimmer.
• Reinig het gereedschap grondig voordat u het opbergt.
• Bewaar de unit op een droge, goed geventileerde plaats, afgesloten of hoog, buiten het bereik van kinderen. Bewaar de unit niet op of naast kunstmest, benzine of andere chemicaliën.

PROBLEEMOPLOSSING

GARANTIE

Neem gratis contact op met de EGO-klantenservice via 1-855-EGO-5656 als u vragen of garantieclaims hebt.

HOE U SERVICE KUNT VERKRIJGEN
Neem voor garantieservice gratis contact op met de EGO-klantenservice via 1-855-EGO-5656.

Neem voor klantenservice gratis contact met ons op via: 1-855-EGO-5656 of EGOPOWERPLUS.COM
EGO Customer Service, 120 Ionia Street SW / Suite 102 Grand Rapids, MI 49503

Mocht u een probleem ondervinden dat u niet gemakkelijk kunt verhelpen, neem dan contact op met het EGO-klantenservicecentrum 1-855-EGO-5656.

U MOET ZOWEL HET SERIENUMMER ALS DE AANKOOPDATUM NOTEREN EN DEZE OP EEN VEILIGE PLAATS BEWAREN OM ZE LATER TE KUNNEN RAADPLEGEN

Referenties

• Het #1 beoordeelde merk in draadloze elektrische buitenapparatuur | EGO

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EGO STA1500 - Handleiding voor de trimmer

Beschikbare talen
