EGO LM2100SP Servicehandleiding

Let op bij het vervangen van de zelfrijdende eenheid

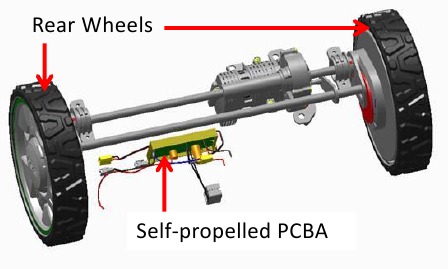

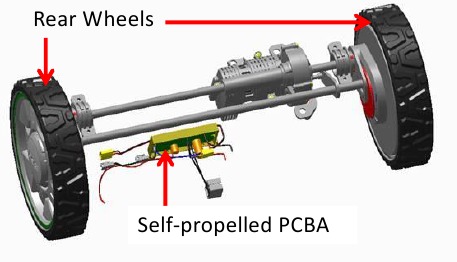

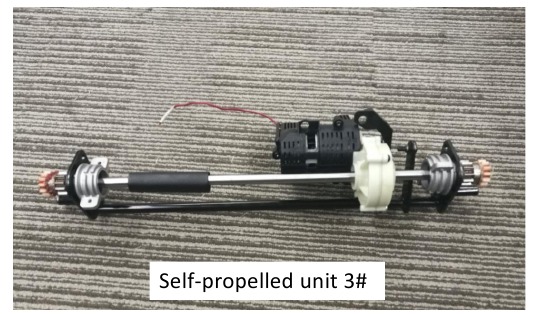

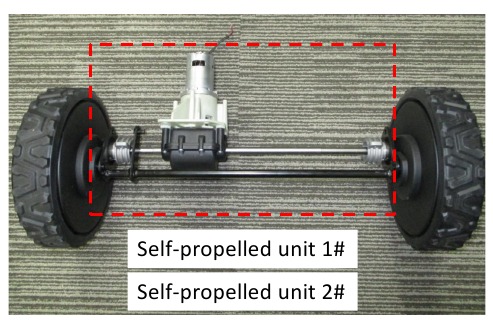

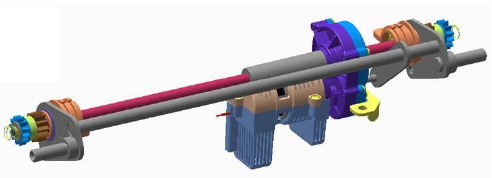

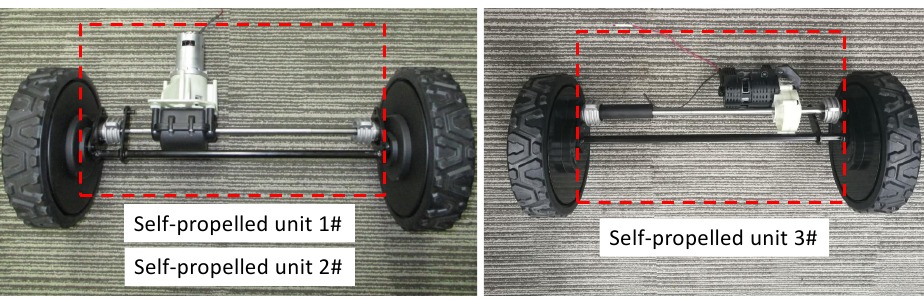

LET OP: Er zijn 2 verschillende versies van zelfrijdende eenheden voor de LM2100SP (LM2100SP_A & LM2100SP_B), zie hieronder. Echter, gezien de manier van aansluiten (zie volgende dia's) tussen de achteras en de verbindingsstang, zijn er 3 soorten structuren, die we zelfrijdende eenheid 1# (snapringverbinding, oude zelfrijdende eenheid), zelfrijdende eenheid 2# (moerverbinding, oude zelfrijdende eenheid) en zelfrijdende eenheid 3# (moerverbinding, nieuwe zelfrijdende eenheid) noemen.

Nieuwe zelfrijdende eenheid SET: 2828353001 (met de achterwielen en zelfrijdende PCBA van versie B)

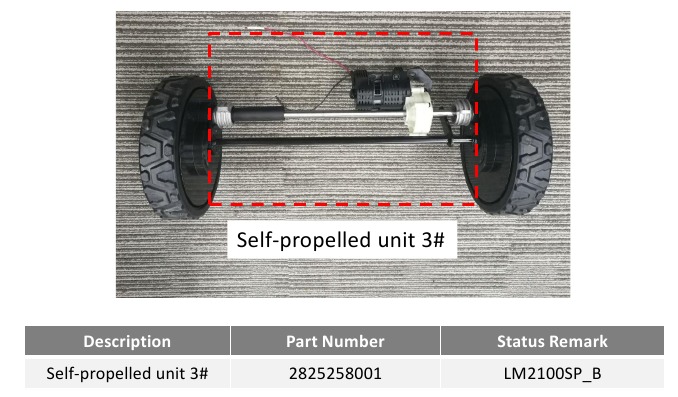

Zelfrijdende eenheid van versie B: 2825258001 (zonder de achterwielen en zelfrijdende PCBA)

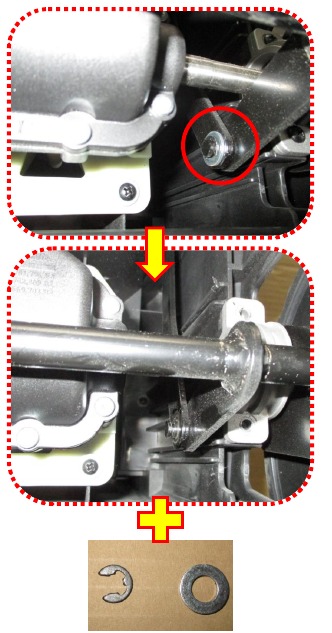

Snapringverbinding:

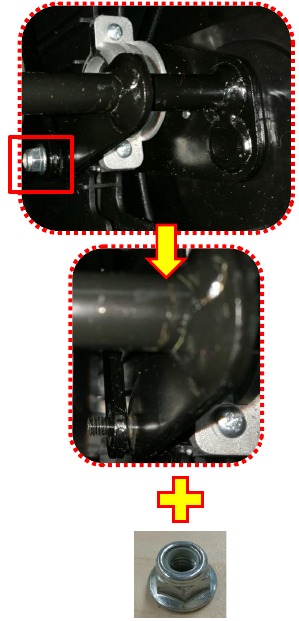

Moerverbinding:

Zelfrijdende PCBA-vervanging

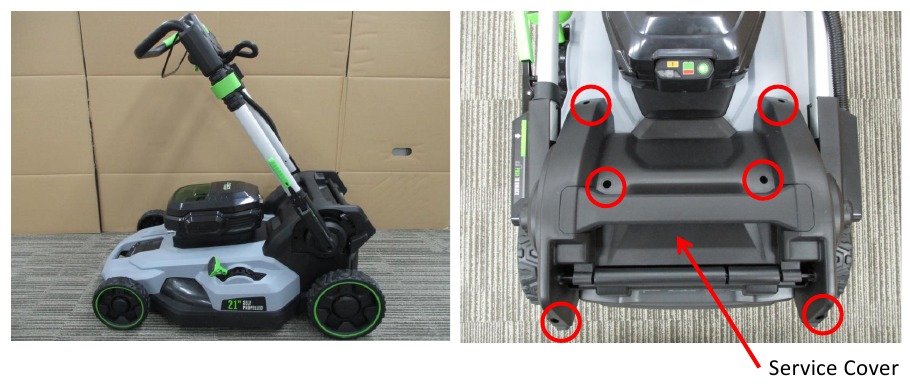

1. Voordat u de PCBA of onderdelen in de zelfrijdende eenheid vervangt of onderhoudt, vouwt u eerst de handgreep in de positie voor het verwijderen van de grasopvangzak om de serviceklep van de maaier los te maken.

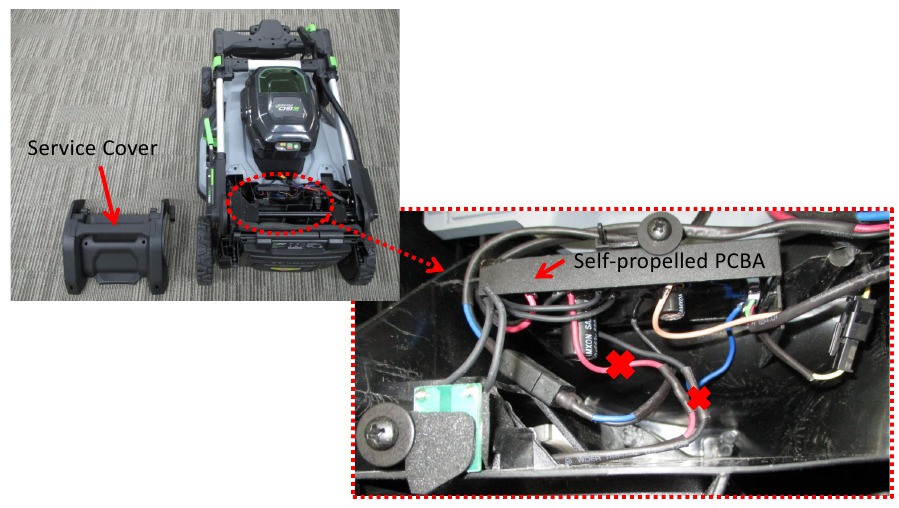

2. Knip de rode en zwarte dunne draden af met een schaar. Ze worden gebruikt om de zelfrijdende PCBA aan te sluiten op de zelfrijdende motor.

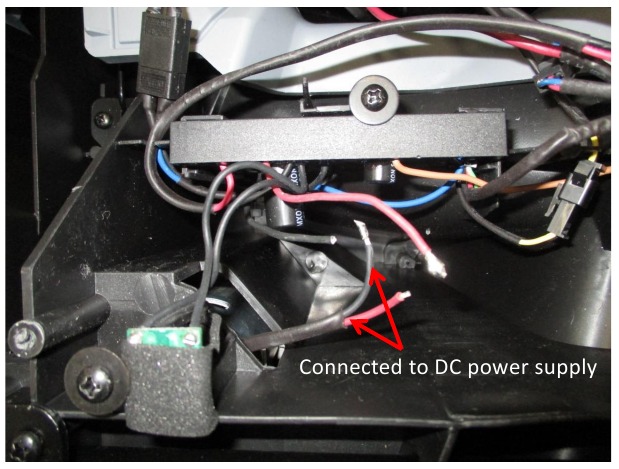

3. Test de zelfrijdende motor door de motorkabels aan te sluiten op een DC-voeding. Als de motor niet draait, demonteer dan de zelfrijdende eenheid en vervang de motor. Vervang anders de PCBA.

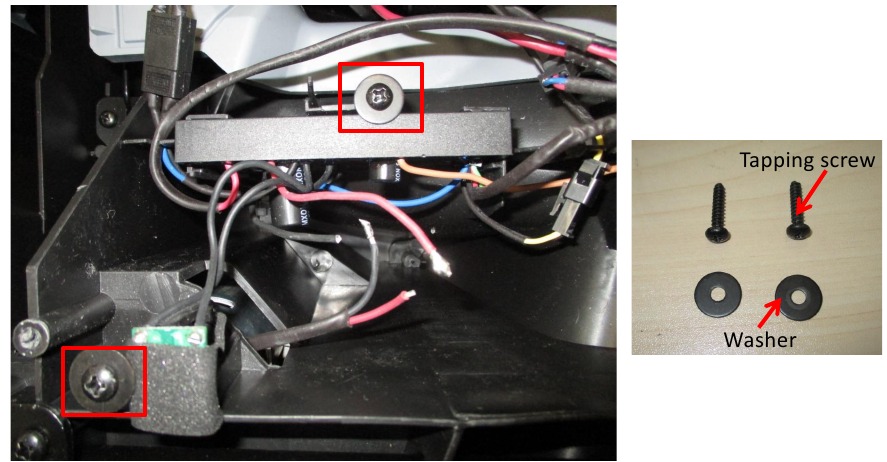

4. Verwijder de 2 schroeven met hun ringen.

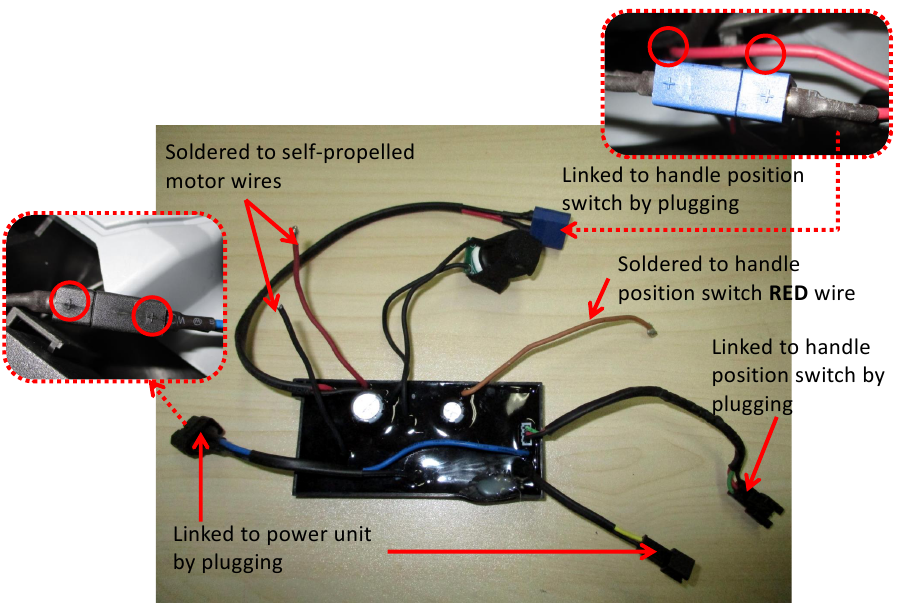

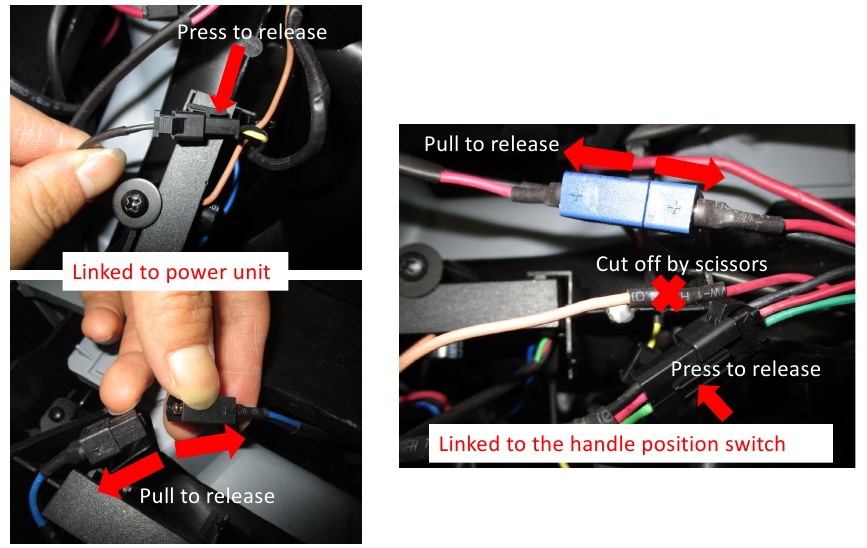

5. Koppel de zelfrijdende PCBA los van de vermogenseenheid en de standschakelaar van de handgreep.


6. Vervang met een nieuwe PCBA.

7. Sluit de nieuwe PCBA aan (solderen en stekkeraansluiting).

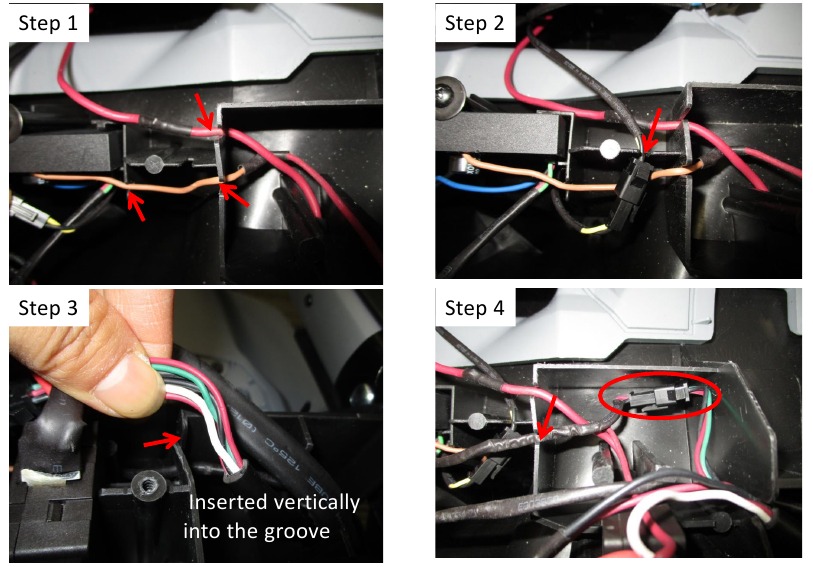

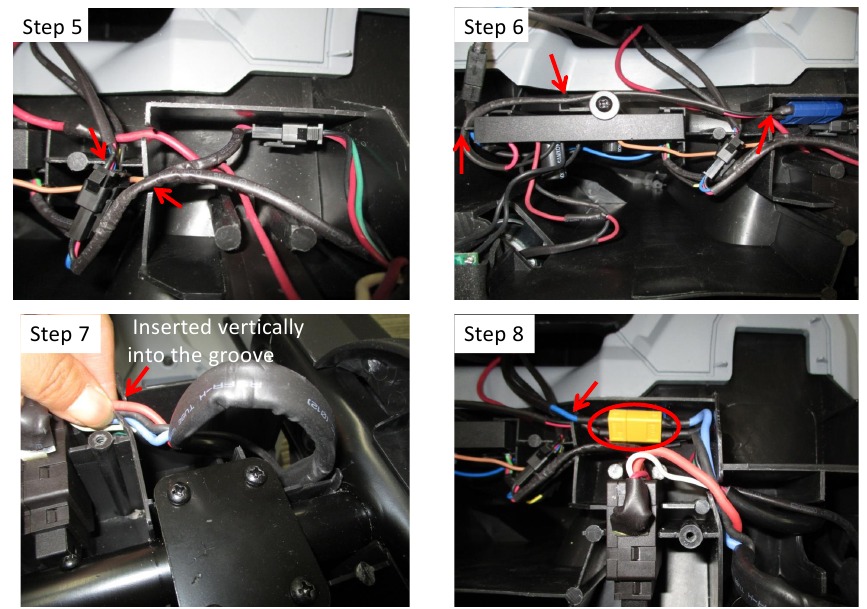

8. Lijn de draden uit in de groeven.

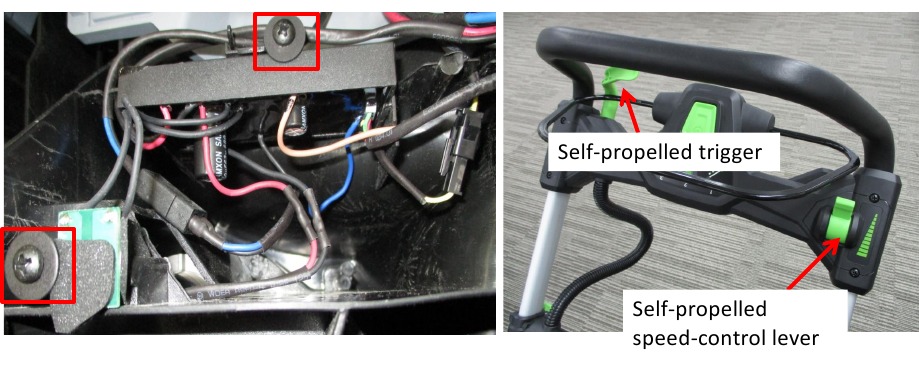

9. Draai de 2 schroeven met de ringen vast om de PCBA vast te zetten.
10. Schakel de zelfrijdende hendel in door erop te drukken en de snelheidsregelhendel aan te passen om te testen of de PCBA correct is gemonteerd.


Motor in Self-propelled Unit Replacement_LM2100SP_A

Voor LM2100SP_A zelfrijdende eenheden, wanneer de zelfrijdende motor beschadigd is, volgt u de stappen van Slide P16-20, 22-25 om de zelfrijdende motor te vervangen. Anders vervangt u de eenheid met een nieuwe zelfrijdende eenheid SET (2828353001). Zie voor gedetailleerde instructies.

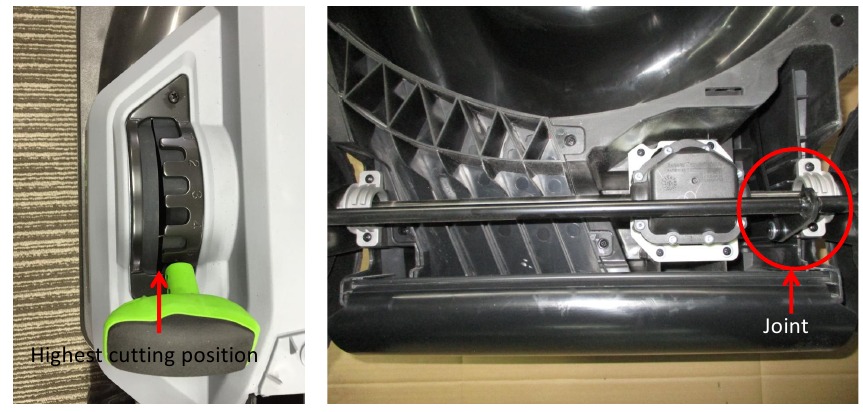

1. Stel de maaier in op de hoogste maaistand en draai de maaier vervolgens op zijn rug.

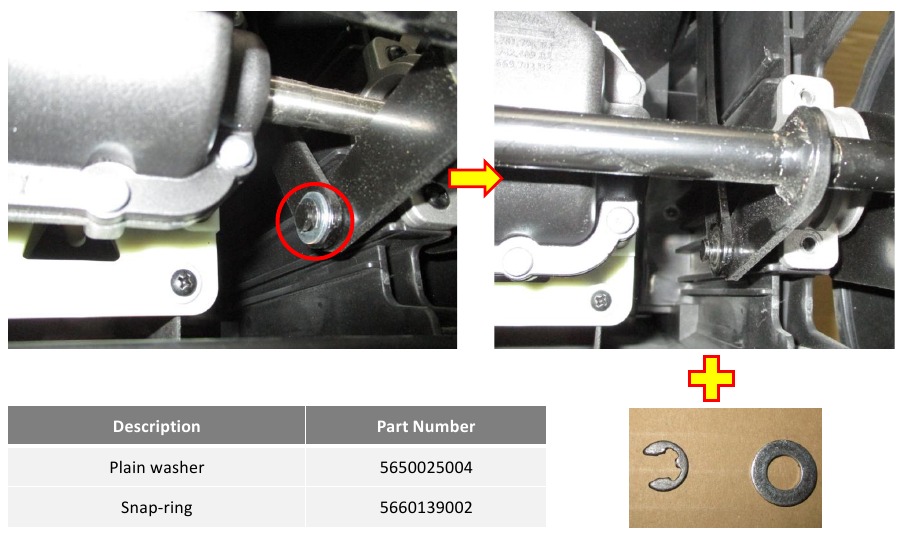

2. Verwijder de borgring en de vlakke ring op de verbinding (vlakke ring met borgring bevestiging) of verwijder de moer (moer bevestiging).
   LET OP: Als de maaier op een andere maaistand staat, is het erg moeilijk om de zelfrijdende eenheid van de maaier te scheiden na het verwijderen van de borgring en de vlakke ring of het verwijderen van de moer.

   Zelfrijdende eenheid 1#: verwijder de borgring en de vlakke ring op de verbinding.

   Zelfrijdende eenheid 2#: verwijder de moer op de verbinding.

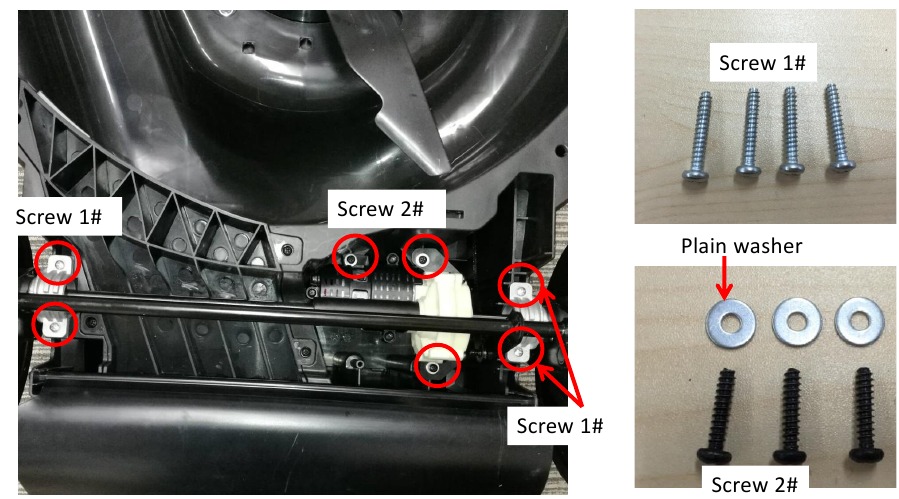

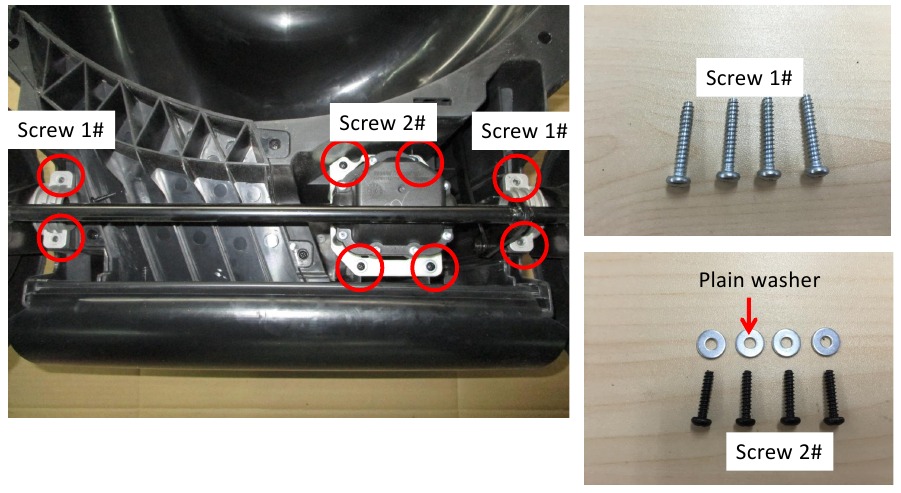

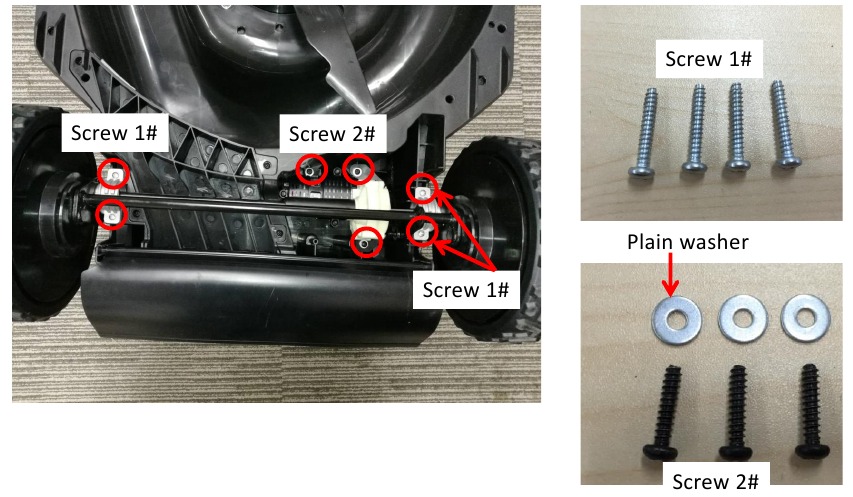

3. Verwijder de 4 schroeven 1# en 4 schroeven 2#. Er zitten 4 vlakke ringen onder schroef 2#.

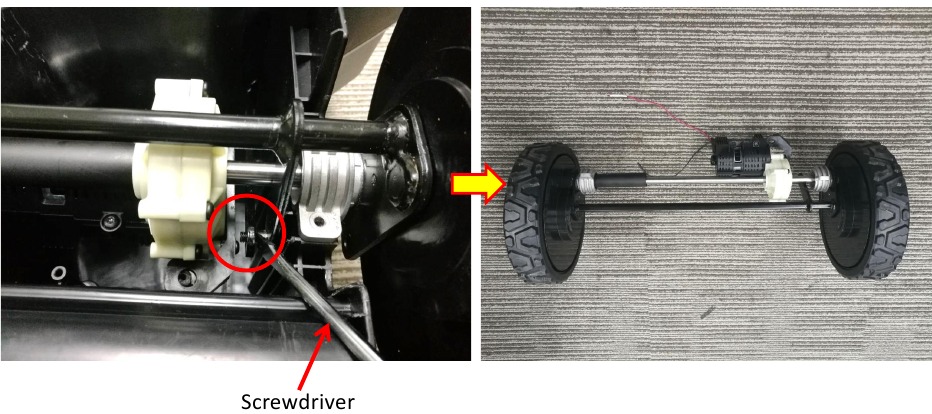

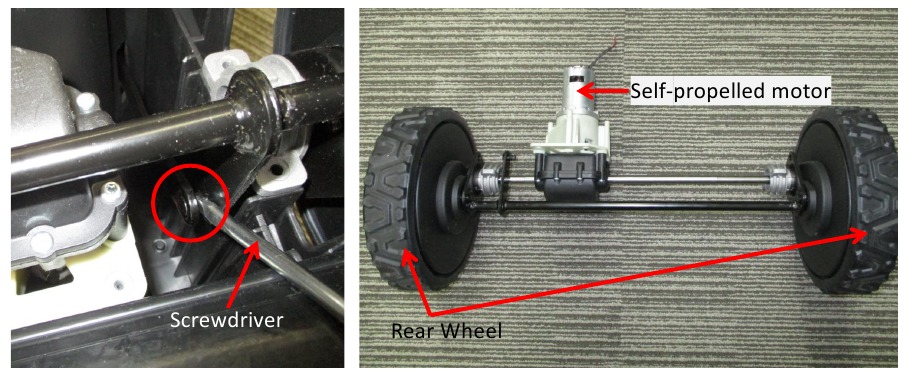

4. Scheid de zelfrijdende eenheid met de twee achterwielen van de maaier door deze met een platte schroevendraaier bij de verbinding los te wrikken.

   Deze stap kan letsel veroorzaken. Doe het rustig aan. Handschoenen aanbevolen.


• Als de versnellingsbak of de achteras in de zelfrijdende eenheid als defect is gediagnosticeerd, in plaats van de zelfrijdende motor, laat dan vanaf deze stap de hele zelfrijdende eenheid vervangen door een nieuwe zelfrijdende eenheid SET (2828353001). Zie hieronder.

1. Monteer de nieuwe zelfrijdende eenheid SET in omgekeerde volgorde op de maaier.
2. Test de zelfrijdende functie.
3. Schraap de bestaande zelfrijdende PCBA van de defecte maaier en volg de instructies in het gedeelte "Zelfrijdende PCBA vervangen" om de zelfrijdende PCBA weer in elkaar te zetten.

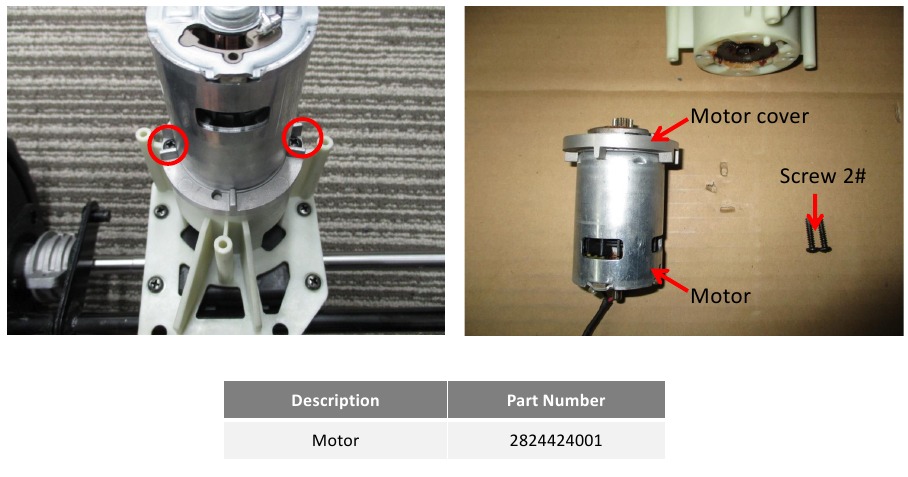

5. Verwijder de 2 schroeven 2# om de motor van de zelfrijdende eenheid los te maken. Bewaar de 2 schroeven voor de montage.

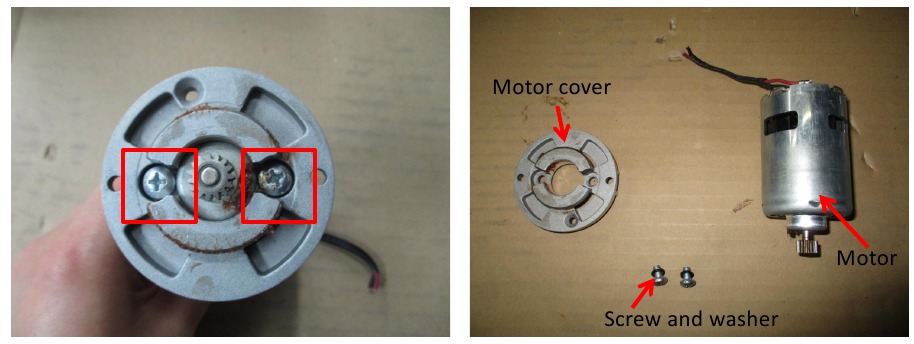

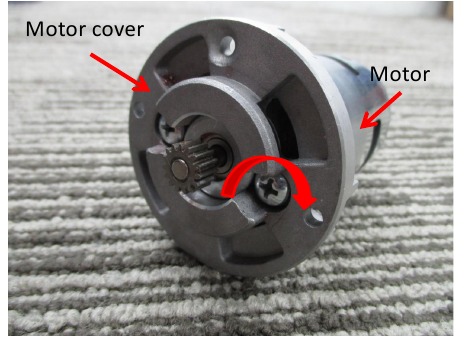

6. Verwijder de 2 schroeven met ringen op de motorkap om de motor van de kap te scheiden. Bewaar de motorkap en schroeven/ringen voor de montage.

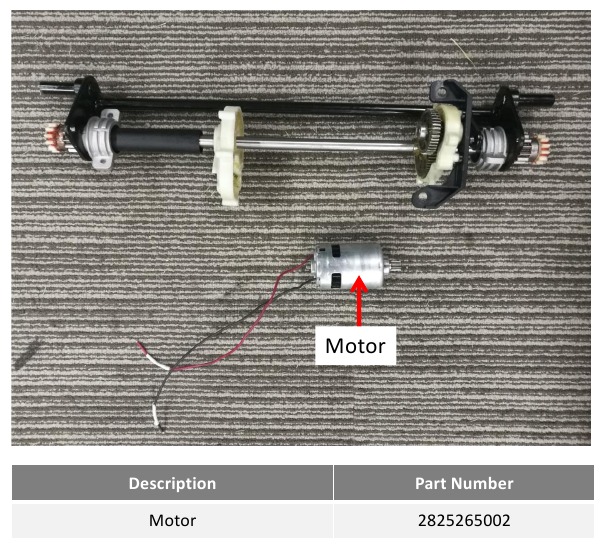

7. Vervang met een nieuwe motor.
8. Bevestig de motorkap op de nieuwe motor door de 2 schroeven met ringen vast te draaien.

9. Bevestig de motor en kap montage op de zelfrijdende eenheid met de bewaarde 2 schroeven 2# in stap 5.

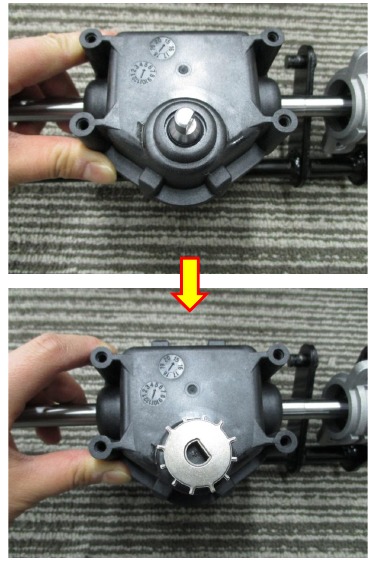

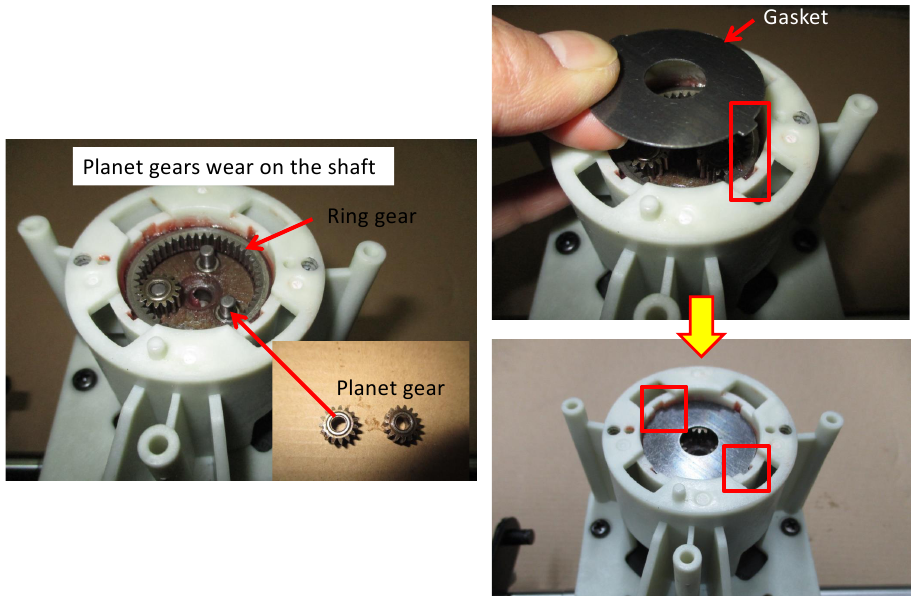

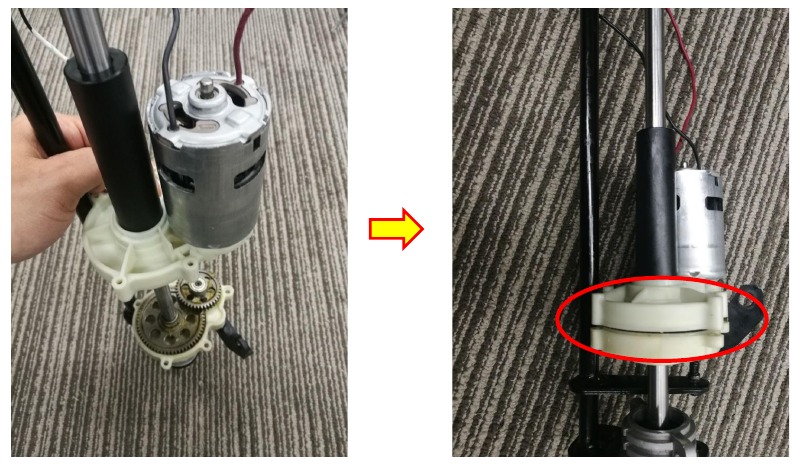

   LET OP: Controleer voordat u de nieuwe motor monteert of de 3 planeetwielen goed tegen het ringwiel in de versnellingsbak zitten en of de pakking zich in de sleuven bevindt. Zo niet, plaats ze dan op hun plaats (zie volgende dia).
   Hoe monteer je het ringwiel, de planeetwielen en de pakking correct in de versnellingsbak?


Versnellingsbak en achteras in zelfrijdende eenheid vervangen_ LM2100SP_A (niet langer voor service wanneer oude onderdelen op zijn)

• Voor de reserveonderdelen die nog op voorraad zijn en kunnen worden gebruikt totdat ze op zijn, volgt u de volgende dia's om de afzonderlijke versnellingsbak of de achteras te vervangen.
• Wanneer deze reserveonderdelen op zijn, is geen versnellingsbak en achteras meer toegestaan voor service.

Zodra ze als defect zijn gediagnosticeerd, laat u de hele zelfrijdende eenheid vervangen door een nieuwe zelfrijdende eenheid SET (2828353001).

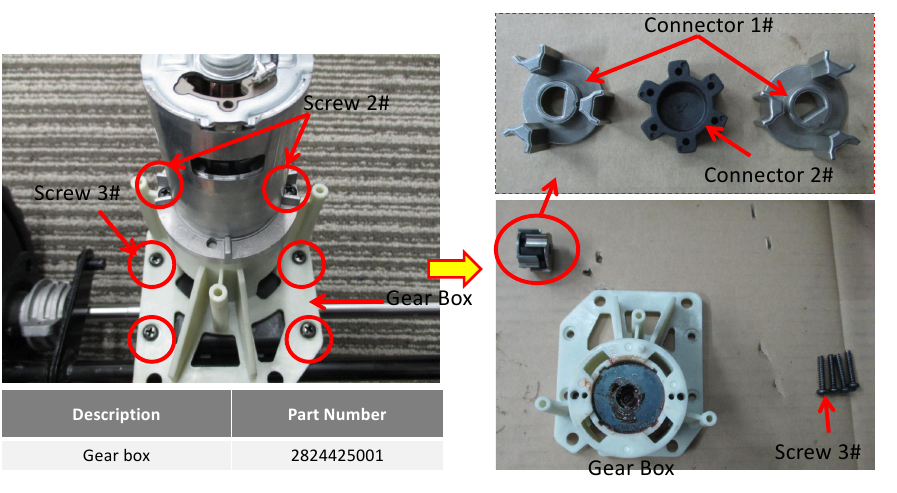

1. Verwijder de 4 schroeven 3# om de versnellingsbak van de achteras te scheiden en 2 schroeven 2# om de motor ASSY van de versnellingsbak los te maken.
2. Laat de versnellingsbak vervangen.

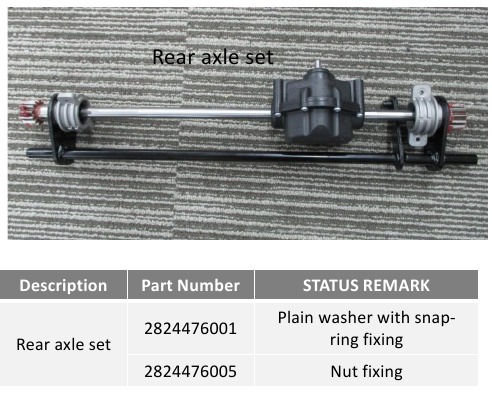

3. Laat indien nodig de achteras vervangen.

4. Monteer de connectoren set op de achteras.


5. Monteer de versnellingsbak set op de achteras. Bevestig deze door de 4 schroeven 3# vast te draaien, bewaard in stap 1.
6. Monteer de motor ASSY op de versnellingsbak en vergrendel deze met de 2 schroeven 2#, bewaard in stap 1.
   LET OP: Alle tandwielen en pakkingen in de versnellingsbak moeten correct worden gemonteerd.


7. Monteer de zelfrijdende eenheid in omgekeerde volgorde op de maaier.
8. Verbind de twee motorkabels met de zelfrijdende PCBA door te solderen.
9. Schakel de zelfrijdende hendel in door erop te drukken en de snelheidsregelaar aan te passen om te testen of de zelfrijdende eenheid correct is gemonteerd.
   Voor LM2100SP_B zelfrijdende eenheid: volgt u de stappen van Slide P31 tot 46 om de zelfrijdende motor te vervangen.


1. Stel de maaier in op de hoogste maaistand en draai de maaier vervolgens op zijn rug.

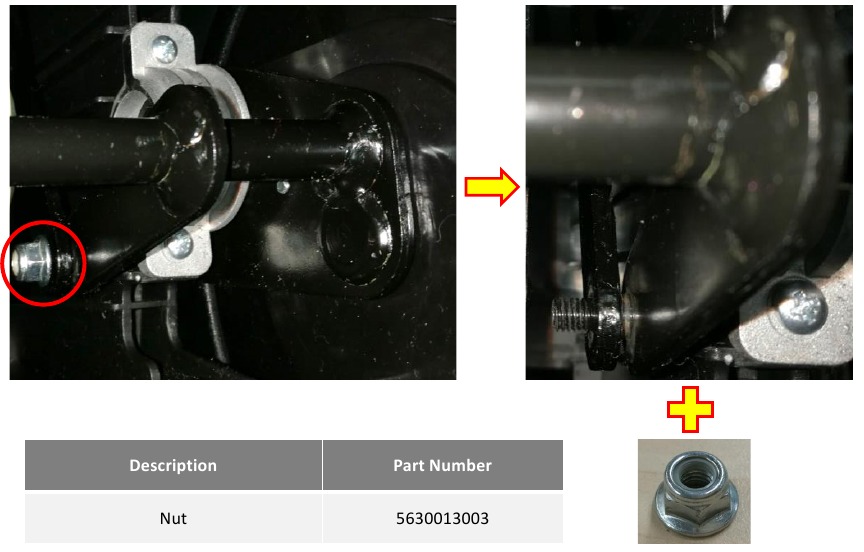

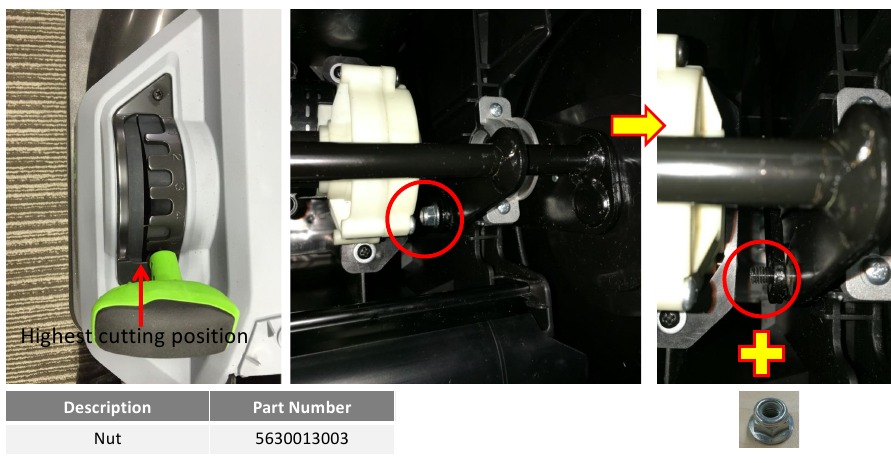

2. Verwijder de moer op de verbinding.
   LET OP: Als de maaier op een andere maaistand staat, is het erg moeilijk om de zelfrijdende eenheid van de maaier te scheiden na het verwijderen van de borgring en de vlakke ring of het verwijderen van de moer.


3. Verwijder de 4 schroeven 1# en 3 schroeven 2#. Er zitten 3 vlakke ringen onder schroef 2#.


4. Scheid de zelfrijdende eenheid, met achterwielen, van de maaier door deze met een platte schroevendraaier bij de verbinding los te wrikken.

   Deze stap kan letsel veroorzaken. Doe het rustig aan. Handschoenen aanbevolen.


5. Als de zelfrijdende functie van de maaier niet werkt, maar de zelfrijdende motor wel OK loopt, verwijder dan de 2 wielen (zie RG_Part 9_Wheels Replacement_LM2100SP.pptx) en vervang de hele zelfrijdende eenheid.
6. Als de motor kapot is, ga dan naar de volgende stap.

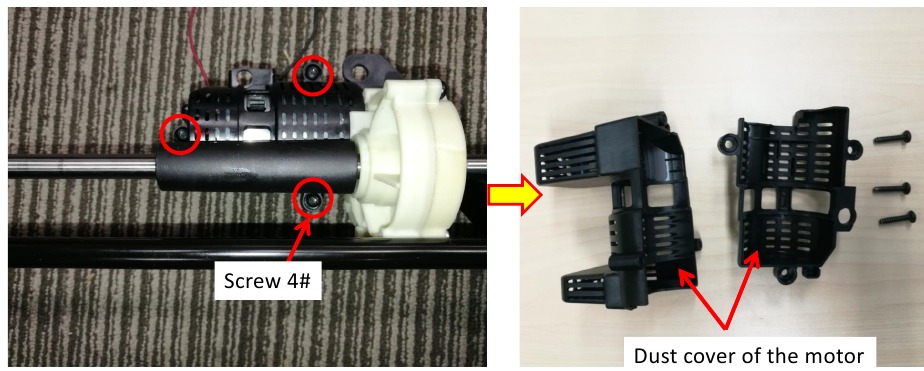

7. Draai 3 schroeven 4# los om de stofkap van de motor te verwijderen.

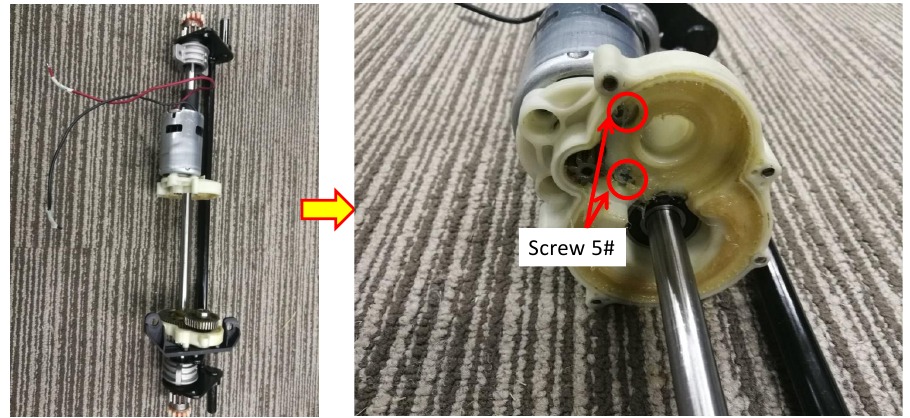

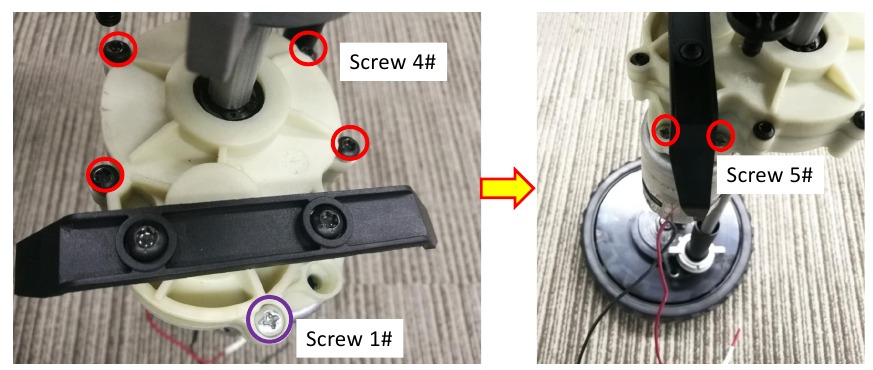

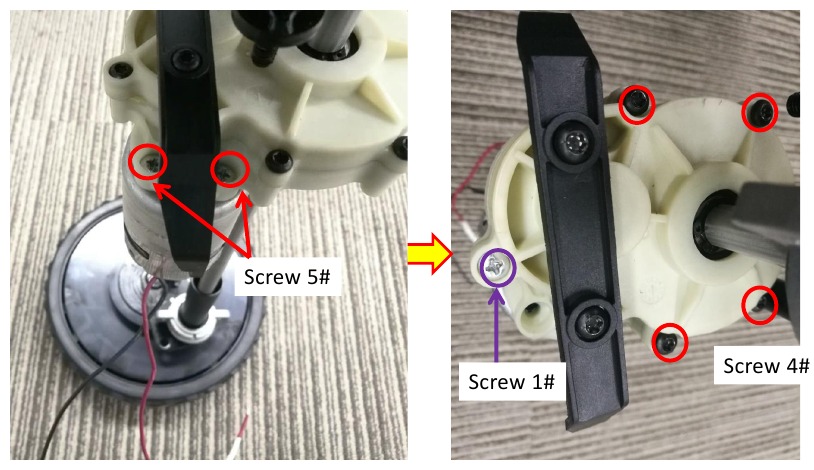

8. Verwijder de 2 schroeven 5#.
9. Verwijder de 4 schroeven 4# en 1 schroef 1#.


10. Scheid het tandwielhuis.
11. Draai de 2 schroeven 5# los om de motor uit het tandwielhuis te verwijderen.


12. Vervang de motor door een nieuwe.

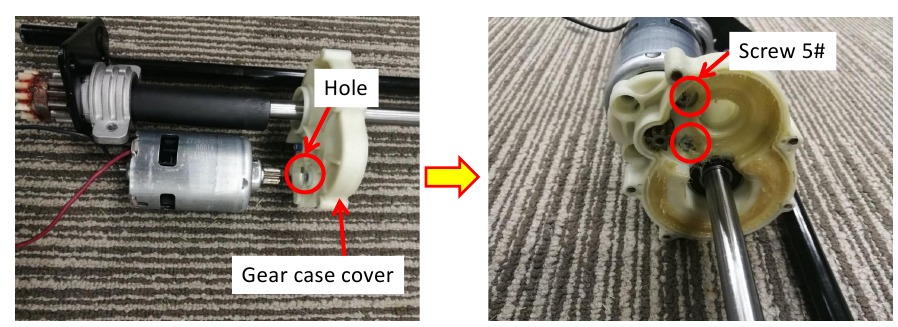

13. Steek de motoras door het gat van het deksel van het tandwielhuis.
14. Bevestig de motor op het deksel van het tandwielhuis met de 2 schroeven 5#.


15. Monteer het deksel van het tandwielhuis met de andere helft van het deksel.


16. Draai de deksels van het tandwielhuis vast met de 4 schroeven 4# en 1 schroef 1#.
17. Bevestig de motor met de 2 schroeven 5#.

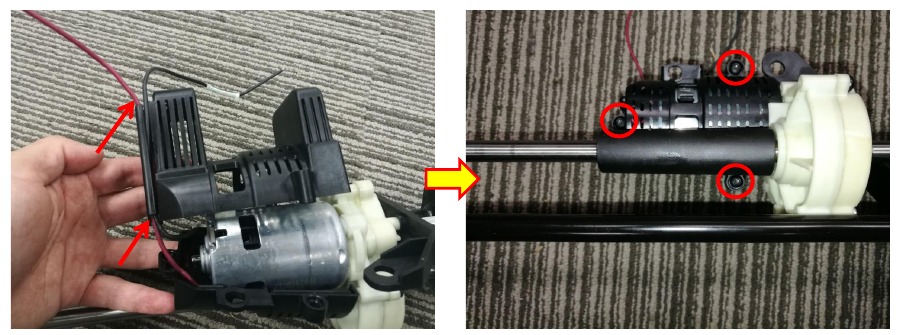

18. Plaats de rode en zwarte draden in de groef van de stofkap van de motor en sluit vervolgens de kappen op de motor en bevestig ze met de 3 schroeven 4#.

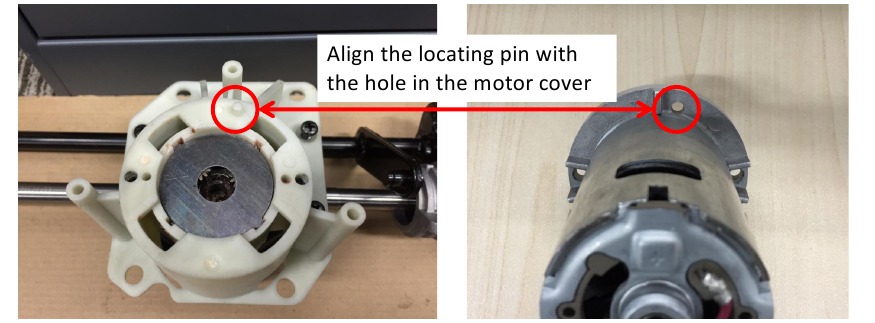

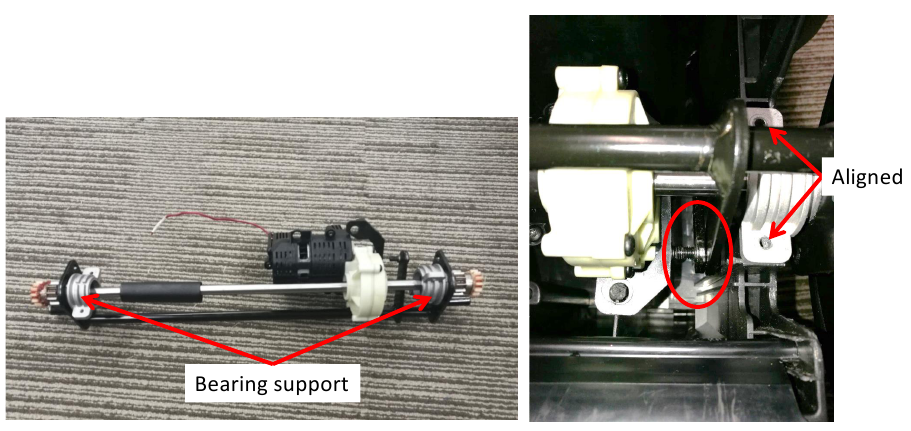

19. Plaats de lagersteun van de zelfrijdende eenheid op de overeenkomstige positie van het maaidek.
20. Sluit de verbinding met de hand weer aan.

    Deze stap kan letsel veroorzaken. Doe het rustig aan. Handschoenen aanbevolen.

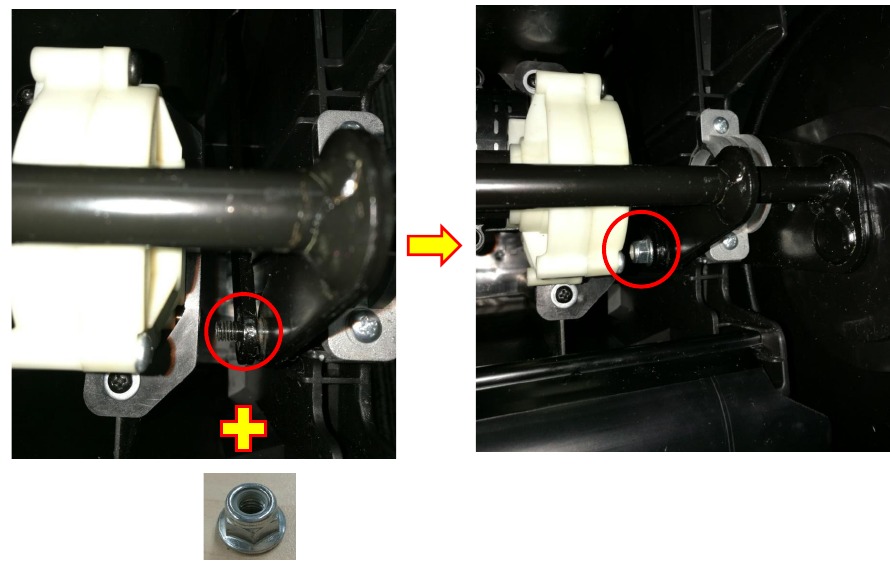

21. Draai de verbinding vast met de moer.


22. Draai de zelfrijdende eenheid vast aan het dek met de schroeven die tijdens de demontage zijn verwijderd.


23. Monteer de achterwielen op de maaier (zie RG_Part 9_Wheels Replacement_ LM2100SP.pptx).
24. Monteer de zelfrijdende PCBA zoals de sectie "Zelfrijdende PCBA vervangen" heeft geïnstrueerd.

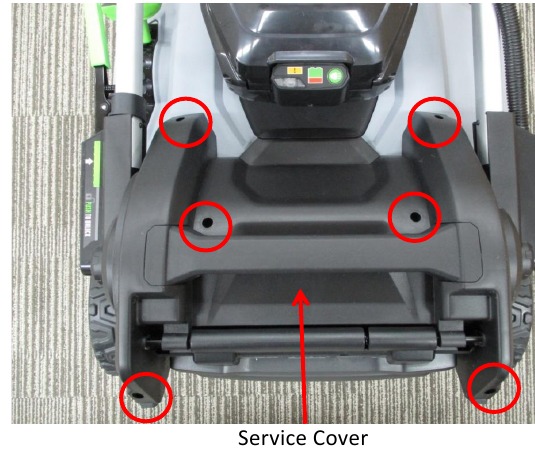

25. Monteer de servicekap met schroeven.
