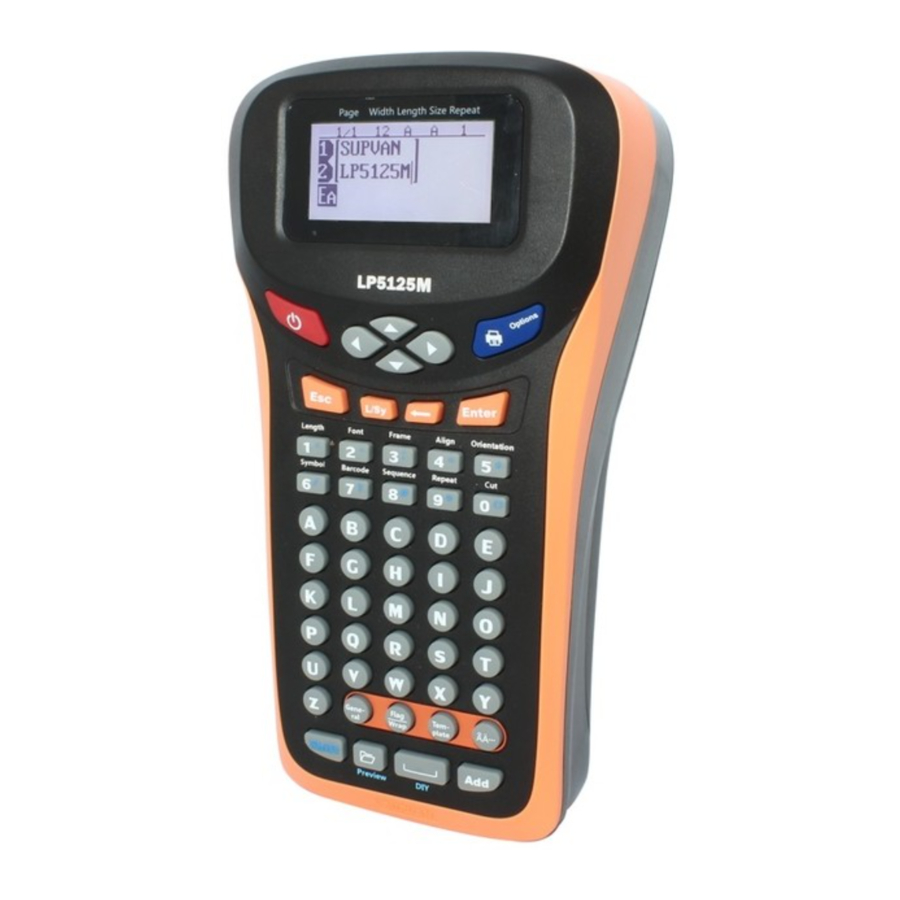

SUPVAN LP 5125M - Handleiding labelprinter
Inhoud
- 1 Inhoud
- 2 Specificatie
- 3 Voeding
- 4 Een tape-cassette plaatsen
- 5 LCD-scherm
- 6 Toetsenbord
- 7 Functietoetsen
- 8 Combinatietoetsen
- 9 Euro-Latijnse letters invoeren ÂÄ...
- 10 Algemene labels maken
- 11 Vlag-/wikkellabels maken
- 12 Sjabloonlabels maken
- 13 Probleemoplossing
- 14 VEILIGHEIDSINSTRUCTIES
- 15 Referenties
- 16 Download handleiding
- 17 In andere talen
Inhoud

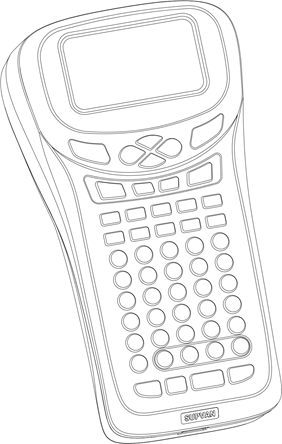

Labelprinter  | Harde koffer* | ||
Li-polymeerbatterij** | |||
Labeltape | Gebruikershandleiding | Stroomadapter | |
*en** zijn optioneel.
Specificatie
| Afdrukmethode | Thermische overdracht |
| Resolutie | 200dpi |
| Labelbreedte | 6 mm / 9 mm / 12 mm |
| Afdruksnelheid | 20 mm/s |
| Bestandsopslag | Tot 64 bestanden |
| Maximale hoogte van letter | 9 mm |
| Lettertypen | 8 lettertypen |
| Max. aantal labels | Tot 50 labels in 1 bestand |
| Toetsenbord | ABC-indeling |
| Weergave | LCD, achtergrondverlichting, 2-lijns info-weergave |
| Afdrukbare inhoud | Engelse letters, cijfers, barcodes, QR-codes, symbolen |
| Gebruiksomgeving | Temperatuur: 10°C~35°C; RV: 20%~80%RV |
| Stroom | AC 9V 2.5A |
| Afmeting | 222×120×66(mm) |
Voeding
Zorg er bij gebruik van zes nieuwe AA-alkalinebatterijen of Li-polymeerbatterijen voor dat de polen in de juiste richting wijzen.
Om de batterijen te verwijderen, keert u de installatieprocedure om.
Een tape-cassette plaatsen
Open de achterklep
Draai het label vast en plaats vervolgens de labelcassette in de positie die in de printer is gemarkeerd
Sluit de achterklep
Om een labelcassette te plaatsen, volgt u de bovenstaande stappen.
Om de labelcassette te verwijderen, keert u de installatieprocedure om.
LCD-scherm
| Nr. | Item | Introductie |
| 1 | Pagina | Huidig label/Alle labels; Bewerkingsgebied/Alle bewerkingsgebieden in één label |
| 2 | Breedte | Labelbreedte (6 mm, 9 mm, 12 mm) |
| 3 | Lengte | Lengte van het huidige label, "A" staat voor automatisch |
| 4 | Grootte | Tekenformaat van de huidige regel, "A" staat voor automatisch |
| 5 | Herhalen | Aantal herhalingen van het huidige label |
| 6 | Bewerkingsinterface | 2-lijns weergave, elke regel tot 12 tekens |
| 7 | Voorbeeld | 【Shift】+【File】 om in of uit te schakelen |
| 8 | Invoermethode | Huidige invoermethode |
| 9 | Regelnummer | Regelnummer in het huidige label |

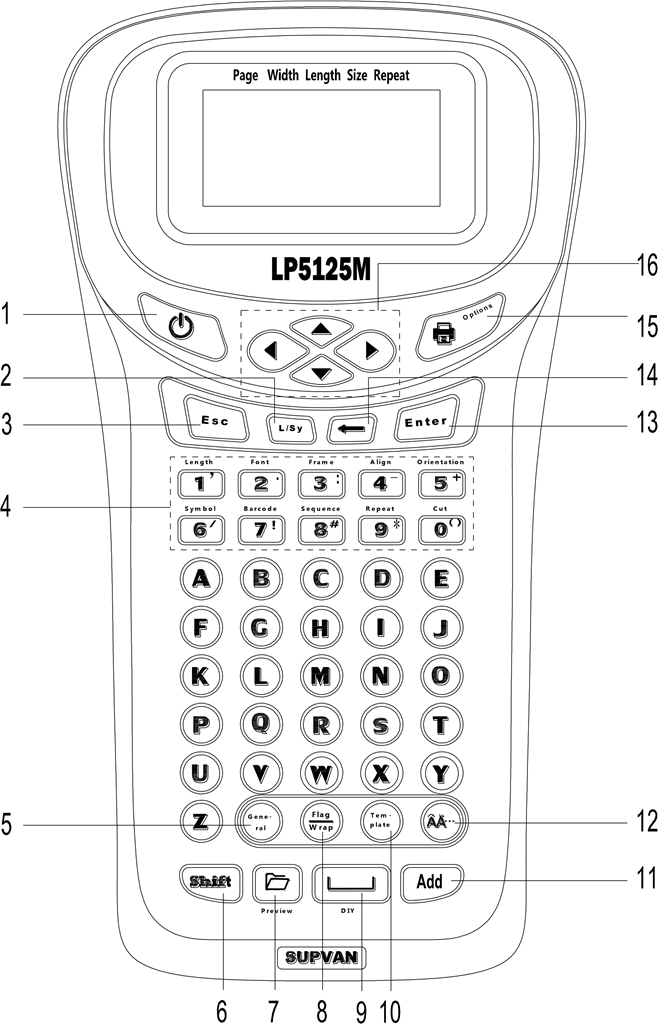

Toetsenbord
| Nr. | Toets | Introductie |
| 1 |  | De printer in-/uitschakelen |
| 2 | L/Sy | Kort indrukken: EA (hoofdletters), Ea (kleine letters), Sy (symbool) Lang indrukken: systeemtaal wijzigen (English/Español/français/Italiano/Magyar/Nederlands/No rsk/Polski/Português/Slovenčina/suomi/Svenska/Türkçe/č eština/Dansk/Deutsch/русский/) |
| 3 | Esc | Het afdrukproces stoppen/de huidige instelling of bewerking verlaten & terugkeren naar het vorige niveau van het menu of de bewerkingsinterface. |
| 4 | Nummer 1-0 | Kort indrukken: nummer 1-0 Lang indrukken: naar het functiemenu gaan |
| 5 | Algemeen | Algemeen label maken |
| 6 | Shift | Shift-toets |
| 7 | Bestand | Nieuw/Opslaan/Openen/Verwijderen bestand |
| 8 | Vlag/Wrap | Vlag-/wrappellabel maken |
| 9 | Spatie | Spatie |
| 10 | Sjabloon | Labelsjabloon invoegen |
| 11 | Toevoegen | Nieuw label maken |
| 12 |  | Variatie van de Latijnse letter wijzigen |
| 13 | Enter | Enter/Nieuwe regel maken |
| 14 |  | Backspace |
| 15 | Afdrukopties | Kort indrukken: direct afdrukken Lang indrukken: kopie afdrukken; bereik afdrukken; cursor afdrukken; tempo afdrukken |
| 16 |  | De cursor verplaatsen |
Functietoetsen
Houd 1-0 lang ingedrukt om de functietoetsen te realiseren
| Nummer | Functietoetsen | Directory op het tweede niveau |
| 1 | Lengte | Lengte; Marge; Tekenruimte; Regelafstand |
| 2 | Lettertype | Lettertype; Grootte; Breedte; Vet; Cursief |
| 3 | Kader | Kader; Onderstrepen; 690Onderstrepen |
| 4 | Uitlijnen | Centreren; Links; Rechts; Uitvullen |
| 5 | Oriëntatie | Horizontaal; Verticaal; Roteren; Spiegelen |
| 6 | Symbool | Eenheid; Nummer; Wiskunde; Haakje; Interpunctie; Pijl; Superscript; Subscript; Russisch; Pinyin; Latijn; Tabelleren; Hiragana; Katakana; Veiligheid; Elektrisch; Communiceren; Verboden; Transport; Kantoor; Geometrie; Dier; Insect; Mensen; Voedsel; Sport; Creativiteit; Dagelijks gebruik |
| 7 | Barcode | Barcode (CODE39, I-2/5, CODE128, EAN128, EAN13, EAN-8, UPC-A, UPC- E, CODABAR); QR-code |
| 8 | Reeks | 0-999; 000-999; A-Z; a-z |
| 9 | Herhalen | Bereik: 1-99 |
| 0 | Knippen | Knippen; Stevige lijn; Geen |
Combinatietoetsen
| Combinatietoets | Introductie |
| 【Shift】+【Print】 | Kopie afdrukken; Bereik afdrukken; Cursor afdrukken; Tempo afdrukken |
【Shift】+【 】 | De cursor verplaatsen naar het vorige label of een ander gebied van hetzelfde label |
【Shift】+【 】 | De cursor verplaatsen naar het volgende label of een ander gebied van hetzelfde label |
【Shift】+【 】 | De cursor verplaatsen naar het begin van het huidige label |
【Shift】+【 】 | De cursor verplaatsen naar het einde van het huidige label |
【Shift】+【 】 | Alle/huidige label/huidige regel verwijderen |
| 【Shift】+【0-9 】 | Interpuncties invoegen |
| 【Shift】+【 C 】 | De huidige regel kopiëren (exclusief reeks of barcode) |
| 【Shift】+【 V 】 | De kopie-informatie plakken |
| 【Shift】+【 W】 | De contrastverhouding van de LCD aanpassen |
| 【Shift】+【 S 】 | De helderheid van de LCD aanpassen |
| 【Shift】+【File】 | Een voorbeeld van de labelomtrek bekijken |
| 【Shift】+【Space】 | DIY: aangepast formulier maken |
| 【Shift】+【 M 】 | De LCD-achtergrondverlichting in-/uitschakelen |
Euro-Latijnse letters invoeren ÂÄ...
De toets "ÂÄ..." wordt gebruikt om een variant van de Latijnse letters in verschillende taalvoer in te voeren.
Voer de Engelse letter in en druk op de toets "ÂÄ..."
- Als de letter geen variant heeft, is er geen actie
- Als de letter varianten heeft, wordt de letter in de geselecteerde modus gezet, blijf op de toets "ÂÄ..." drukken of druk op "
![]()
" & " ![]()
" om de gewenste variant van de letter te selecteren, druk op "Enter" om te bevestigen.
" om de gewenste variant van de letter te selecteren, druk op "Enter" om te bevestigen.Algemene labels maken
Schakel de printer in en voer de inhoud in, zoals SUPVAN.
Druk op Enter om een nieuwe regel te maken en voer de inhoud in, zoals LP5125M.
Om een nieuw label te maken, drukt u op "Add" (Toevoegen) en het wordt automatisch ingeschakeld. Voer vervolgens de inhoud in, zoals LABEL2.
Vlag-/wikkellabels maken
Om een vlaglabel te maken, drukt u op "Flag/Wrap" (Vlag/Wikkel), toont u het linkerscherm, selecteert u "Flag" (Vlag) om de bewerkingsmodus voor vlaglabels te openen

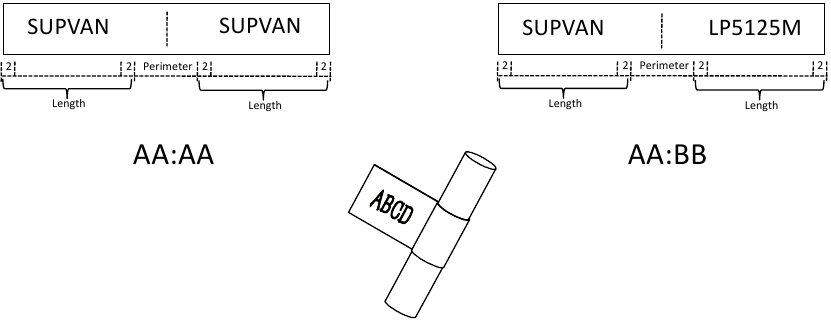

Stel de parameter van lengte, diameter en type vlaglabel in volgens uw behoeften.
| Length | Label's length, can be automatic or specify (10-200mm) | ||||||
| Diameter | Tube's diameter, can be automatic or specify (2-90mm) Perimeter=π*Diameter | ||||||
| Type | AA:AA; AA:BB | ||||||
Gebruik bij het maken van vlaglabels alleen niet-gelamineerde of sterk klevende labeltapes.
Om een wikkellabel te maken, drukt u op "Flag/Wrap" (Vlag/Wikkel), toont u het linkerscherm, selecteert u "Wrap" (Wikkel) om de bewerkingsmodus voor wikkellabels te openen
Stel de parameter van diameter in, kies inverse en repeat naar behoefte
| Diameter | Tube's diameter, can be automatic or specify (3-90mm) |
| Inverse | Turn on/off inverse |
| Repeat | Repeat can only work for single line label. Repeat result: 6mm: 2 lines; 9mm: 3 lines; 12mm: 4 lines |
Gebruik bij het maken van wikkellabels alleen wikkellabeltapes.
Sjabloonlabels maken
Om een sjabloonlabel te maken, drukt u op "Template" (Sjabloon) en kiest u de gewenste sjabloonstijl.
| Panel | 4 different preinstall panel templates |
| Table | 11 different preinstall table templates |
| Decorate Frame | 86 different preinstall decorate frame templates |
Probleemoplossing
| Veelvoorkomende problemen | Oorzaak van de fout | Oplossingsmethoden | |
| 1 | Inschakelen zonder dat LCD oplicht |
|
|
| 2 | Inschakelen mislukt met Li-polymeerbatterij |
|
|
| 3 | Inschakelen mislukt met AA-alkalinebatterijen |
|
|
| 4 | LCD-scherm wazig |
|
|
| 5 | Interface toont "Label installeren" na installatie van verbruiksartikelen |
|
|
| 6 | Label vastgelopen |
|
|
| 7 | Abnormaal geluid tijdens het afdrukken |
|
|
| 8 | Onduidelijke afdruk |
|
|
| 9 | Printer werkt zonder inhoud af te drukken |
|
|
| 10 | Afdruk inhoud onvolledig |
|
|
| 11 | Niet snijdbaar |
|
|
| 12 | Interface toont "Afdrukken..." zonder dat de printer werkt |
|
|
| 13 | Geen detectie na verbruik van verbruiksartikel |
|
|
| 14 | Interface toont "Label op, vervang nieuw" |
|
|
| 15 | Label betrokken bij rubberen rol |
|
|
| 16 | Lint terugspoel as werkt niet |
|
|
| 17 | Automatisch stoppen zonder inhoud af te drukken |
|
|
VEILIGHEIDSINSTRUCTIES
- Raak de AC-adapter en printer niet aan tijdens onweer.
- Beschadig het netsnoer of de stekker niet en plaats er geen zware voorwerpen op. Houd altijd de AC-adapter vast wanneer u deze loskoppelt van het stopcontact.
- Gebruik geen scherpe voorwerpen om de batterijen te vervangen.
- Raak metalen onderdelen rond de printkop niet direct na het afdrukken aan.
- Raak het mes van de snijplotter niet aan.
- Laat geen metaal of vloeistof in de printer komen. Dit kan de interne onderdelen van de printer beschadigen of zelfs brand of een elektrische schok veroorzaken.
- Gebruik geen andere batterij dan gespecificeerd. Gebruik geen combinaties van oude en nieuwe batterijen of combinaties van verschillende soorten, verschillende laadstanden, verschillende fabrikanten of verschillende modellen.
Voorzorgsmaatregelen
- Gebruik alstublieft één stopcontact. Gebruik geen stekkerdoos met meerdere apparaten, dit kan brand of een elektrische schok veroorzaken.
- Gebruik geen stekker met natte handen in geval van een elektrische schok.
- Gebruik geen AC-voeding die niet binnen 100-240V ligt.
- Demonteer of wijzig de printer niet zonder toestemming. Dit kan leiden tot brand of een elektrische schok.
- Houd de printer uit de buurt van alcohol, benzine en andere ontvlambare oplosmiddelen, evenals elke ontstekingsbron om deflagratie en brand te voorkomen.
- Afhankelijk van de locatie, het materiaal en de omgevingsomstandigheden kan het etiket loslaten of onverwijderbaar worden, of kan de kleur van het etiket veranderen of worden overgebracht op andere objecten. Controleer voordat u het etiket aanbrengt de omgevingsomstandigheden en het materiaal.
- Plaats de printer/batterijen/AC-adapter niet in direct zonlicht of regen, in de buurt van verwarmingstoestellen of andere warme apparaten, op een locatie die wordt blootgesteld aan extreem hoge of lage temperaturen of een hoge luchtvochtigheid, of op stoffige locaties.
- Probeer niet af te drukken als de labelcassette leeg is; dit kan de printkop beschadigen.
- Trek niet aan de tape tijdens het afdrukken of invoeren; dit beschadigt de tape en de printer.
- Alle gegevens die in het geheugen zijn opgeslagen, kunnen verloren gaan als gevolg van een defect of reparatie van de printer, of als de batterij leeg is.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download SUPVAN LP 5125M - Handleiding labelprinter
