SSL ML41B - Handleiding autoradio

Inhoud

Installatie- en verwijderingsstappen

Installatie
Voordat u begint met elektrische werkzaamheden aan uw voertuig, moet u altijd de negatieve (massa) accukabel loskoppelen.

Dit is een veiligheidsinstallatie; raadpleeg de afbeelding en de gedetailleerde stapsgewijze installatie:

  1. Gebruik de radiohuls en plaats deze in de DIN-opening van het voertuig of, als u een installatiekit gebruikt, plaats deze dan in de installatiekit.
  2. Gebruik een platte schroevendraaier en buig de lipjes rond de huls om deze in de opening te bevestigen

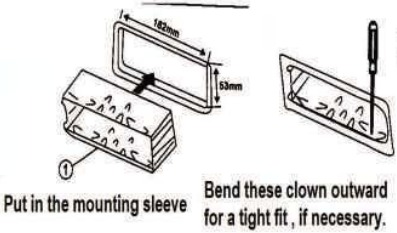

    Installatie- en verwijderingsstappen - Stap 1
  3. Zoek een locatie achter de radio waar de achterste riem aan het voertuig wordt bevestigd.

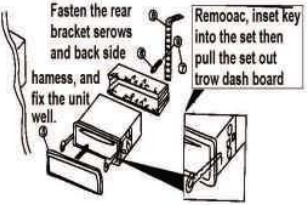

    Installatie- en verwijderingsstappen - Stap 2
    1. De bout van het achterchassis wordt aan de unit bevestigd en door de achterste riem om vast te zetten.

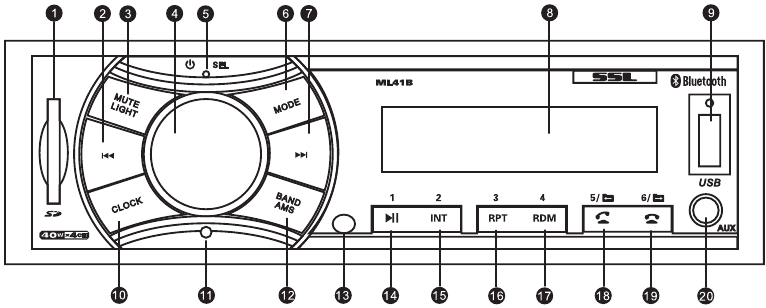

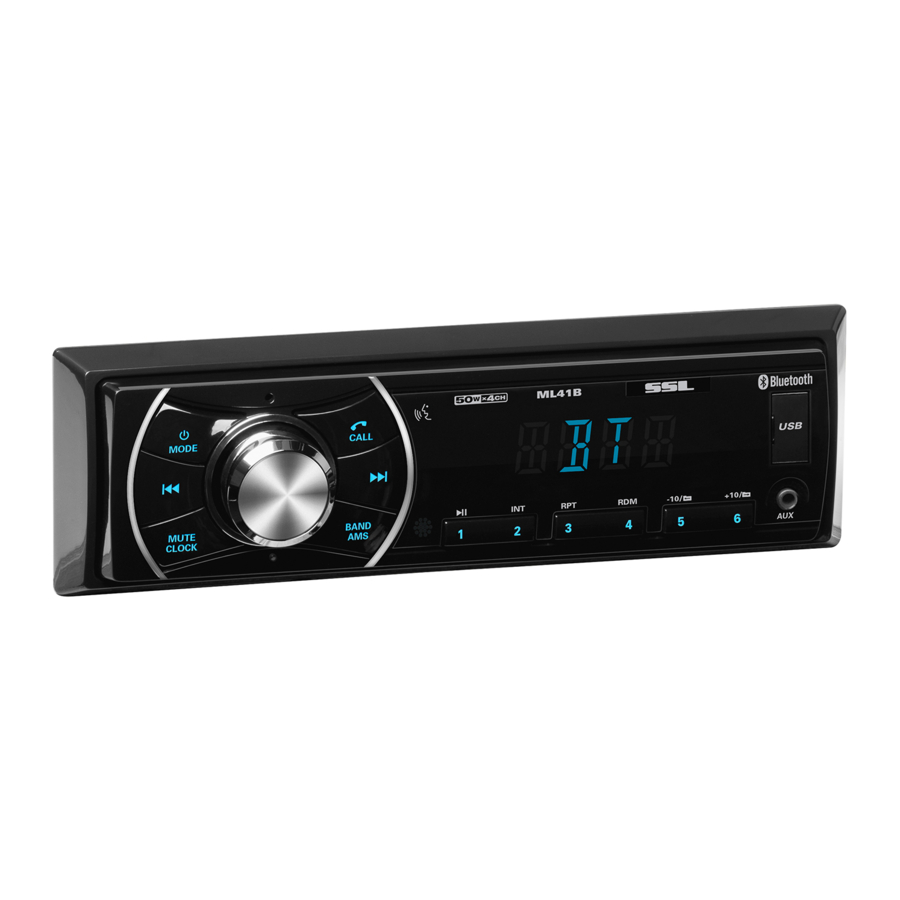

Voorpaneel

Voorpaneel

Sleutelbeschrijving

  1. SD-poort
  2. VORIGE
  3. Dempen/Licht
  4. Volume, Aan/uit, EQ
  5. Microfoon
  6. Bron
  7. VOLGENDE
  8. Beeldscherm
  9. USB-poort
  10. Klok
  11. Reset
  12. Band/Scan
  13. IR (afstandbediening-ontvanger)
  14. Preset 1 / Afspelen, Pauze
  15. Preset 2 / Intro
  16. Preset 3 / Herhalen
  17. Preset 4 / Willekeurig afspelen
  18. Preset 5 / Beantwoorden
  19. Preset 6 / Gesprek beëindigen
  20. AUX-ingang

Bedradingsschema

MODELNUMMER: ML41B
FM/MP3-SPELER
12V 10A NEGATIEVE MASSA

FREQUENTIEBEREIK:
FM 87,5MHz-107,9MHz

BEL VOOR TECHNISCHE ASSISTENTIE: 888-38-STORM


ZIE DE INSTALLATIEHANDLEIDING VOOR BEDRADINGCONFIGURATIES. ONJUISTE BEDRADING KAN PERMANENTE SCHADE AAN DE UNIT VEROORZAKEN EN MAAKT ELKE GARANTIE ONGELDIG. ALLEEN 4 ~ 8 OHM LUIDSPREKERIMPEDANTIE

Bedradingsschema
BEDRADINGSSCHEMA

1 Batterij 12V (GEEL)
2 Massa (ZWART)
3 Afstandsbediening AMP-draad (BLAUW)
4 ACC-voeding (ROOD)
5 Rechter voorluidspreker (+)(GRIJS)
6 Rechter voorluidspreker (-)(GRIJS/ZWART)
7 Linker voorluidspreker (+)(WIT)
8 Linker voorluidspreker (-)(WIT/ZWART)
9 Rechter achterluidspreker (+)(PAARS)
10 Rechter achterluidspreker (-)(PAARS/ZWART)
11 Linker achterluidspreker (+)(GROEN)
12 Linker achterluidspreker (-)(GROEN/ZWART)

Batterij afstandsbediening

  1. Houd het kleine slot vast en duw om de batterijhouder te verwijderen.
  2. Plaats de batterij op de juiste manier in de sleuf, zoals afgebeeld.
  3. Plaats de batterijhouder in de afstandsbediening.
    1. Let op de batterijpolariteit bij het terugplaatsen.

Functies afstandsbediening

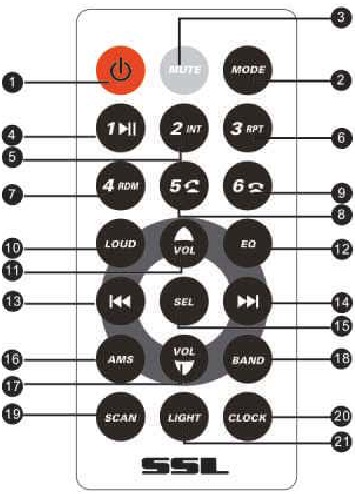

Functies afstandsbediening

  1. Aan/uit
  2. MODE
  3. DEMPEN
  4. Preset 1 / PAUZE/AFSPELEN
  5. Preset 2 / INT
  6. Preset 3 / RPT
  7. Preset 4 / RDM
  8. Preset 5 / FOLDER-
  9. Preset 6 / FOLDER+
  10. LUID
  11. VOL+
  12. EQ
  13. VORIGE / Vorige map
  14. VOLGENDE / Volgende map
  15. SEL
  16. AMS
  17. VOL-
  18. BAND
  19. SCAN
  20. KLOK
  21. Licht aan/uit

Basisbediening

Aan/uit
Houd in de stand-bystatus lang ingedrukt om uit te schakelen, kort indrukken om in te schakelen.

Mode
Wanneer ingeschakeld. druk op de knop MODE om door de bronnen te fietsen:
FM→USB→SD→AUX→BT→FM
(Opmerking: SD en/of USB worden niet weergegeven als er geen media aanwezig is)
Standaard bron: FM

Volume
In de staat van ingeschakeld. draaiknop om het volume hoger/lager te zetten. Met de afstandsbediening. kort op de knop VOL- drukken om het volume te verlagen, kort op de knop VOL+ drukken om het volume te verhogen.
Volumebereik 0~40

Audio-aanpassingen

Volume "SEL"
Wanneer de unit is ingeschakeld, drukt u op de volumeknop om toegang te krijgen tot de audio-instellingen:
BASS > TREBLE > BALANCE > FADER > LOUD > EQ > ST > DX > USA > VOL
(Opmerking: met ST/DX/USA als het in FM staat)

BASS: Om aan te passen, selecteert u bas en draait u het volume naar links of rechts: -7 ~ +7
TREBLE: Om aan te passen en het volume naar links of rechts te draaien: -7 ~ +7
BALANCE: Om aan te passen en het volume naar links of rechts te draaien: L7 ~ R7
FADER: Om aan te passen en het volume naar links of rechts te draaien: F7 ~ B7
LOUD Draai naar links of rechts om het in of uit te schakelen.
Standaard UIT
ST: Draai het naar links of rechts om het ST of MONO te zetten.
Standaard ST
DX:(Afstand):Draai het naar links of rechts om het DX of LOKAAL te zetten
Standaard: DX
Tunerregio: Draai naar links of rechts om USA of Europees te kiezen.
Standaard: USA

EQ
Om te selecteren en door EQ te bladeren, draait u aan het volume: POP > JAZZ > CLAS > ROCK > COU > NORM

Dempen
Druk op de knop MUTE om de audio-uitvoer volledig te dempen.

Knopverlichting
Om uit te schakelen. houd MUTE 2 seconden ingedrukt
Om in te schakelen, houd MUTE 2 seconden ingedrukt
Met de afstandsbediening, kort op de knop LIGHT drukken om de knopverlichting in/uit te schakelen.

Klokfunctie
Druk op CLOCK om de klok weer te geven
Als er binnen 3 seconden geen handeling plaatsvindt (10 seconden in stand-by), houdt u (2 seconden) ingedrukt om de klok van het scherm te verwijderen
Methode voor het aanpassen van uur/minuut: in de klokmodus houdt u "CLK" 2 seconden ingedrukt.
Druk op CLK om te wisselen tussen uur en minuut. als het in deze modus staat. de "00" knippert, om te veranderen draait u aan het volume. Naar links draaien zal de tijd verminderen, terwijl naar rechts draaien de tijd zal verhogen.
Om de tijd op te slaan, houdt u "CLK" ingedrukt

FM-tuner

Automatische scan
Houd "BAND" 2 seconden ingedrukt
(Afstandsbediening) Druk op de knop "SCAN"
Om de scan te annuleren drukt u op "BAND", of met de afstandsbediening "SCAN"

FM-banden (FM 1, FM 2, FM 3)
Druk op "BAND" om door FM 1, FM 2, FM 3, enz. te bladeren....
Elke band kan maximaal 6 presets opslaan, voor een totaal van 18 FM-presets.

Handmatig/automatisch afstemmen
Druk op of om handmatig af te stemmen.
Houd een van beide ingedrukt om in de betreffende richting te zoeken. Het stopt automatisch zodra het eerste signaal is ontvangen.

USB/SD-weergave

Afspelen/Pauzeren

Druk op de om de muziek te pauzeren.

  1. De muziek begint automatisch te worden afgespeeld vanaf de media wanneer deze is geplaatst.
  2. Als de USB/SD-bron wordt gewijzigd, wordt de muziek die momenteel wordt afgespeeld, gepauzeerd en hervat zodra de USB/SD-bron opnieuw wordt gekozen.

Scan

Om te SCAN, drukt u op 2/INT om te beginnen met het scannen van de nummers op de media.
Elk nummer wordt 10 seconden afgespeeld.
Om de scanmodus te annuleren, drukt u op 2/INT

Herhalen

Om een nummer te HERHALEN, drukt u op de knop RPT. Het herhaalpictogram knippert op het scherm.
Om de functie REPEAT te annuleren, drukt u nogmaals op de knop RPT.

Willekeurig

Druk op 4/RDM om de willekeurige modus te openen.
Om de willekeurige modus te annuleren, drukt u op 4/RDM

Mappen

Druk op 5/ voor vorige mappen
Druk op 6/ om mappen te openen

Directe toegang tot nummers

Houd ingedrukt, gebruik de volumeknop om het nummer te draaien en te selecteren. Het nummer kan alleen in de huidige map worden geselecteerd.

Bluetooth

Bluetooth-koppeling

Ga op uw apparaat (telefoon) naar de Bluetooth-instellingen en zoek naar: "SSL ML41B"

Oproepen beantwoorden

Om een inkomende oproep te beantwoorden. druk op de unit op op de unit.
Als u de afstandsbediening gebruikt, drukt u op

Een gesprek beëindigen/negeren

Om een oproep te beëindigen/negeren, drukt u op op de unit.
Tijdens het gebruik van de afstandsbediening. Druk op

Opnieuw kiezen

In de Bluetooth-modus drukt u op om het laatste nummer opnieuw te kiezen.

Privégesprek

Tijdens een gesprek om over te schakelen naar het mobiele apparaat, drukt u op
Het geluid wordt gedempt voor de duur van het gesprek.
Om de callback terug te leiden naar de unit. druk op om over te schakelen van het mobiele apparaat.

Bluetooth van mobiele telefoon loskoppelen/verbinden

Kort indrukken om de Bluetooth-functie te stoppen, kort indrukken nogmaals om verbinding te maken met Bluetooth.
(Alleen voor de gekoppelde mobiele telefoon Bluetooth)

Bluetooth-audiostreaming

In de Bluetooth-modus drukt u op om muziek van uw mobiele apparaat af te spelen*
(*Opmerking: uw apparaat moet A2DP ondersteunen, voor het afspelen van muziek)
Om nummers te bedienen, gebruikt u de knoppen.

AUX-ln-modus

AUX
Wijzig de MODE in AUX. Er is een 3,5 mm-kabel nodig van het apparaat naar de unit.
(Opmerking: aan/uit, modus, volume, luid, dempen zijn de enige functies die functioneren in de Aux-modus)

Specificaties

Bluetooth Bluetooth V2.1
Ondersteunde Bluetooth-profielen A2DP, HFP
Maximaal RF-zendvermogen Klasse II
Maximaal vermogen 40W x 4 @ 4 Ω
Luidsprekerimpedantie 4-8Ω
Frequentiebereik 40Hz-18KHz
Signaal-ruisverhouding > 65dB (FM-modus)
Volumeregeling Bas +9 dB @ 100 Hz
Treble ± 9dB @ 10 KHz
Afstembereik 87,5 MHz - 107,9 MHZ
Bruikbare gevoeligheid <25 dB
Scheiding <33 dB
T.H.D. > 0,7% (Stereo)
Signaalselectiviteit > 60 dB
Stroomvereisten +12 V DC (Negatieve massa)
Afmetingen ca. 7,2" x 2,1" x 3,7" (b/h/d)
Geschatte montageafmetingen 7,4" x 2,3" x 5,2" (b/h/d)
Massa Ca. 0,8 lbs

Probleemoplossing

Mochten er problemen ontstaan die hieronder niet worden behandeld, neem dan contact op met onze technische serviceafdeling.

Fouten Oorzaken Oplossingen
Bluetooth Bluetooth kan niet worden gebruikt Controleer of Bluetooth op het mobiele apparaat is ingeschakeld en is gekoppeld en verbonden.

Speelt geen MP3 af vanaf een mobiel apparaat

 Bluetooth niet verbonden. Compatibiliteitsprobleem Zie hierboven voor Bluetooth.
Controleer of uw mobiele apparaat compatibel is met audiostreaming (A2DP)

Schakelt niet in

 Het is niet ingeschakeld Als de voertuigvoeding correct is geïnstalleerd, draait u de sleutel naar de ACC-stand.
Zekering is doorgebrand. Vervang de zekering door hetzelfde type en dezelfde waarde. Controleer alle aansluitingen en zorg ervoor dat ze correct zijn afgesloten.

Geen geluid

 Audio is gedempt Pas het volume aan naar het gewenste niveau.
Kabels zijn onjuist aangesloten. Controleer het bedradingsschema en zorg ervoor dat de kabels correct zijn aangesloten.

Kan USB/SD niet lezen

 Slecht contact Haal het apparaat eruit en plaats het opnieuw. De unit speelt alleen MP3-bestanden af

Ruis en geluidsvervorming

 Luidsprekers Controleer de luidsprekers
Luidsprekerkabels zijn kortgesloten. Sluit de kabels correct aan.

Radio werkt niet

 Antenne werkt niet Controleer uw voertuig op een aangesloten antenneaansluiting
Zwak signaal Wijzig de instellingen "DX" of "Lokaal"

Werkt niet meer

 CPU kan niet normaal werken Schakel de stroom uit en weer in.
Bestanden zijn beschadigd. Sla dit bestand over en selecteer het volgende bestand,

Veiligheidsinstructie

  • Deze unit is ontworpen om te werken met een +12 V DC, negatieve massa elektrisch systeem.
  • Vervang bij het vervangen van de zekering altijd door hetzelfde type en dezelfde zekeringwaarde.
  • elektrisch schokgevaar brandgevaar
    Om elektrische schokken veroorzaakt door kortsluiting, of onnodige schade en brand te voorkomen, dient u te voorkomen dat het product in een natte omgeving en water komt.

SOUND STORM LABORATORIES
3451 Lunar court, Oxnard CA 93030

TECHNISCHE ASSISTENTIE
www.soundstormlab.com/customer-support
888-387-8676 US Toll-free
805-751-4855 Klantenservice
