SSL EV200.2, EV400.4 Handleiding

Inleiding

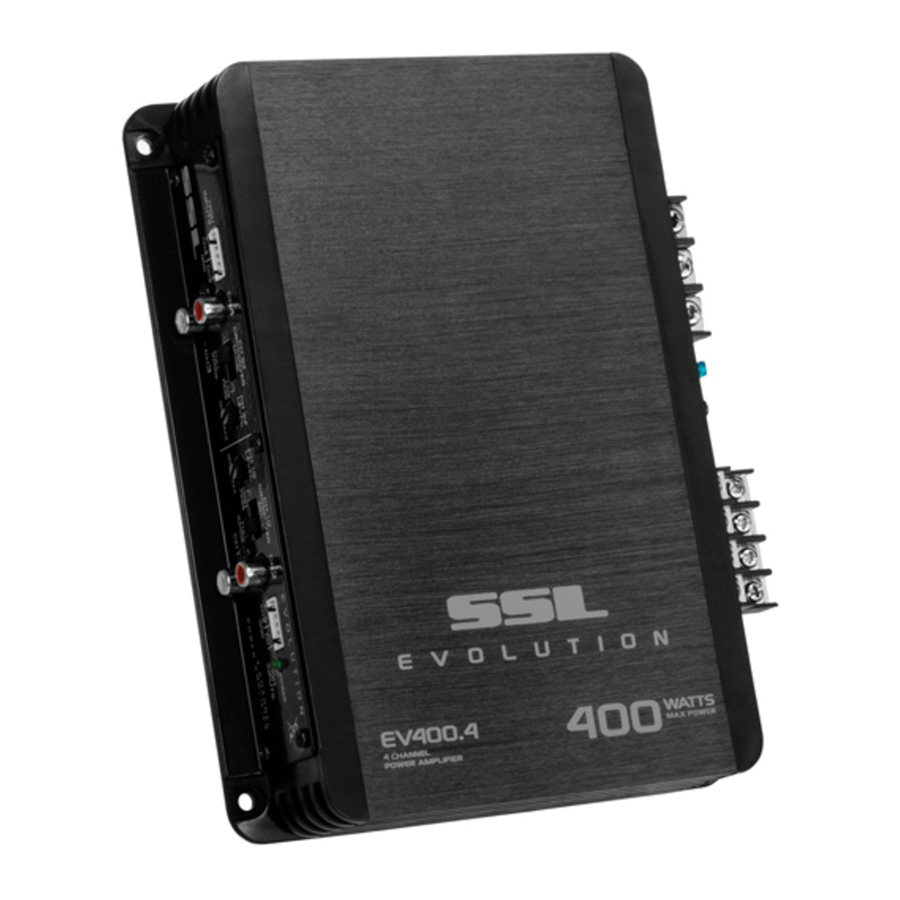

Met de Sound Storm Laboratories EVOLUTION high power versterkerserie introduceren we twee nieuwe modellen, beide ontworpen in de VS. Deze nieuwe serie omvat een 2-kanaals en een 4-kanaals versterker.

Deze EVOLUTION-modellen zijn voorzien van een laagdoorlaatcrossover en de EV400.4 voegt een hoogdoorlaatcrossover toe op CH1/2. Beide versterkers zijn voorzien van zowel high-level- als RCA low-level-ingangen op het voorpaneel.

Het ingangsniveau kan nauwkeurig worden geregeld met variabele ingangsversterkingsregelaars.

Deze functies helpen u de versterker in uw systeem te integreren, ongeacht de aard van uw ingangsbron.

Wat is inbegrepen?

Wanneer u uw nieuwe versterker voor het eerst uitpakt, controleer dan eerst of het pakket alle onderstaande items bevat. Als er iets ontbreekt, neem dan contact op met de winkel waar u de speler hebt gekocht.

• EVOLUTION-versterker
• High-level-ingangskabel met connector
• Vier (4) montageschroeven

Functies

Uw nieuwe EVOLUTION-versterker is voorzien van het volgende:

• 2 Ohm stabiele stereowerking met toename van het uitgangsvermogen
• Soft turn-on circuit
• Remote turn-on/turn-off circuit
• Variabele ingangsversterkingsregeling
• Ingebouwde vaste crossovers:
  EV200.2: vaste low-pass (120 Hz)
  EV400.4: vaste low-pass (120 Hz) op CH3/4
  vaste high-pass (200 Hz) op CHI/2
• Vernikkelde RCA low-level- en high-level-ingangen
• LED-vermogensindicator
• Zwart aluminium koellichaam

De versterker monteren

1. Zoek een geschikte locatie in het voertuig om de versterker te monteren.
2. Zorg ervoor dat er voldoende luchtcirculatie is rond de beoogde montagelocatie.
3. Markeer de locatie voor de montageschroeven door de versterker te plaatsen waar u deze wilt installeren. Gebruik een kraspen of montageschroef, die u door elk van de montagegaten van de versterker steekt, om het montageoppervlak te markeren. Als het montageoppervlak is bekleed, meet u de hartlijnen van de gaten en markeert u deze met een viltstift.
4. Boor geleidegaten in het montageoppervlak voor de montageschroeven. Plaats de versterker in de juiste positie en bevestig de versterker stevig aan het montageoppervlak met schroeven.

De versterker aansluiten

Voordat u bedrading aanbrengt, moet u deze handleiding doornemen en de schema's identificeren die u moet volgen voor de stroom-, ingangs- en luidsprekeraansluitingen voor uw specifieke installatie. Zorg ervoor dat u alle aansluitingen begrijpt voordat u verdergaat.

1. Sluit de massa-aansluiting aan op het dichtstbijzijnde punt op het chassis van de auto. Houd deze massadraad korter dan 100 cm. Gebruik 8 gauge (of dikkere) draad.
2. Sluit de remote-aansluiting aan op de remote-uitgang van de head-unit met behulp van 16 gauge (of dikkere) draad
3. Sluit een lege zekeringhouder binnen 45 cm van de autobatterij aan en laat een 8 gauge (of dikkere) kabel van deze zekering naar de locatie van de versterker lopen.
4. Controleer of de zekeringhouder leeg is. Sluit vervolgens de zekeringhouder aan op de "BATT+"-aansluiting op de versterker.
5. Als er meerdere versterkers in uw systeem worden gebruikt, kunt u:

• Laat een afzonderlijk paar kabels van de batterij en een massapunt op het chassis naar elke versterker lopen. Elke (+)-kabel moet een eigen inline zekering hebben.
  -of-
• Laat een 4 AWG-kabel van de zekeringhouder bij de batterij naar een verdeelblok op of nabij de locatie van de versterker lopen. Laat vervolgens afzonderlijke kabels van de versterker naar dit verdeelblok en naar onafhankelijke massapunten op het chassis lopen.

6. Sluit alle lijningangen en -uitgangen (indien gebruikt) aan met behulp van hoogwaardige kabels. Sluit alle luidsprekers aan volgens de schema's in deze handleiding. Zorg ervoor dat u de juiste polariteit in acht neemt om audioproblemen te voorkomen.
7. Plaats de zekering(en) in de zekeringhouder(s) van de batterij.
8. Controleer alle aansluitingen nogmaals voordat u de versterker inschakelt.
9. Stel alle niveaucontroles in op de minimumpositie en stel alle bedieningselementen/schakelaars in op de gewenste frequentiepunten.
10. Schakel de head-unit en de versterker in. Stel vervolgens de volumeregelaar op de head-unit in op ongeveer 3/4 volume en pas de ingangsniveauregelaar(s) van de versterker aan tot net onder het niveau van vervorming.
11. Verdere fijnafstelling van de verschillende bedieningselementen kan nodig zijn om de beste resultaten te verkrijgen.

Misbruik de niveaucontrole niet!
Verwar de ingangsniveauregelaar niet met een volumeregelaar! Deze is ALLEEN ontworpen om het uitgangsniveau van uw audiobron aan te passen aan het ingangsniveau van uw versterker.

Pas dit ingangsniveau niet aan tot het maximum, tenzij uw ingangsniveau dit vereist.

Het negeren van deze instructies zal resulteren in een ingangsoverbelasting van de versterker en overmatige audiovervorming. Het kan er ook voor zorgen dat het beveiligingscircuit wordt geactiveerd.

Low-level ingangsbedrading

Low-level (RCA) ingangsbedrading heeft de voorkeur voor de beste audioprestaties. Gebruik altijd een RCA-kabel van hoge kwaliteit voor de beste audioprestaties.

OPMERKING: Sluit NIET tegelijkertijd de high-level- en low-level-ingangen van uw receiver aan op uw versterker!

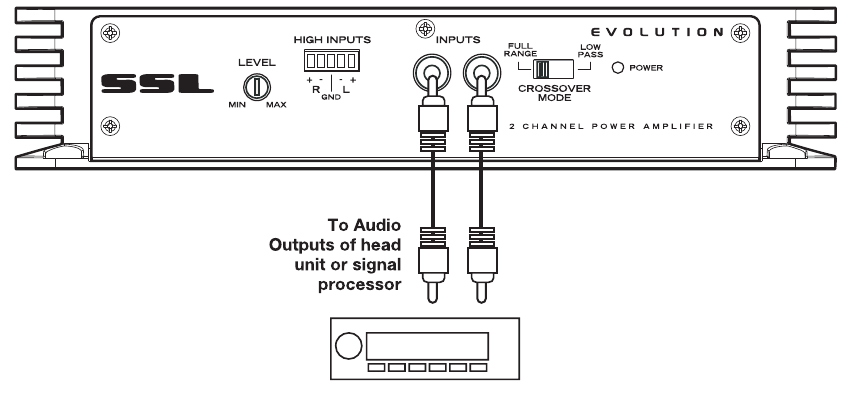

2-kanaals versterker

EV200.2

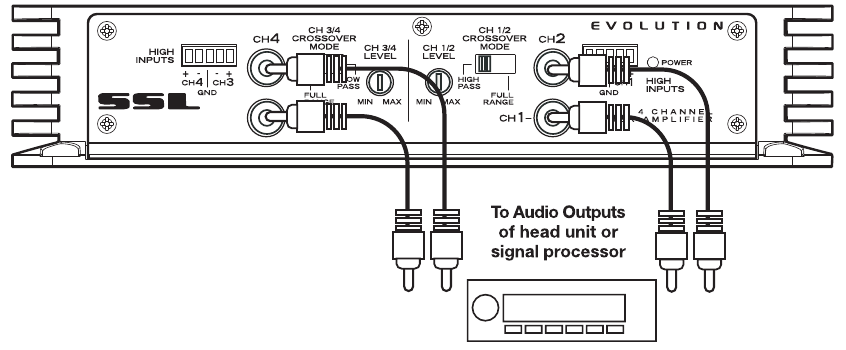

4-kanaals versterker

EV400-4

Stroom- en luidsprekerbedrading

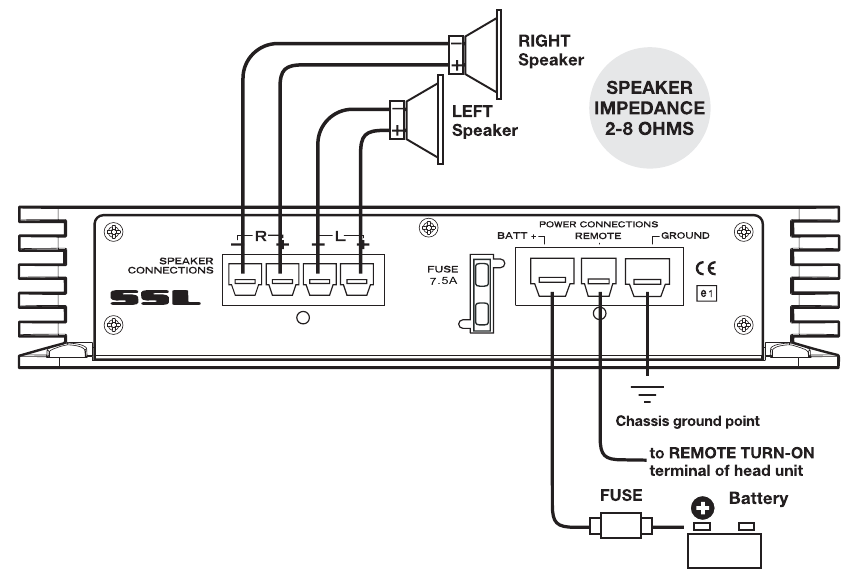

2-kanaals versterker

EV200.2

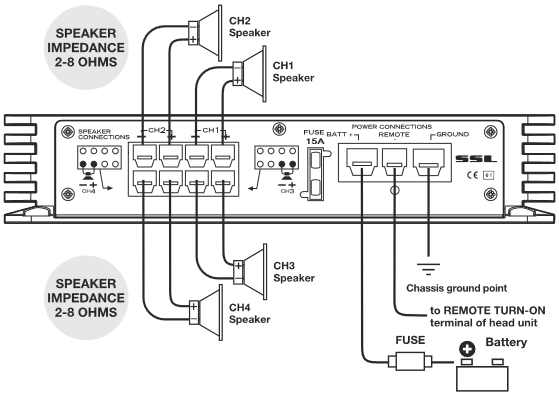

4-kanaals versterker

EV400-4

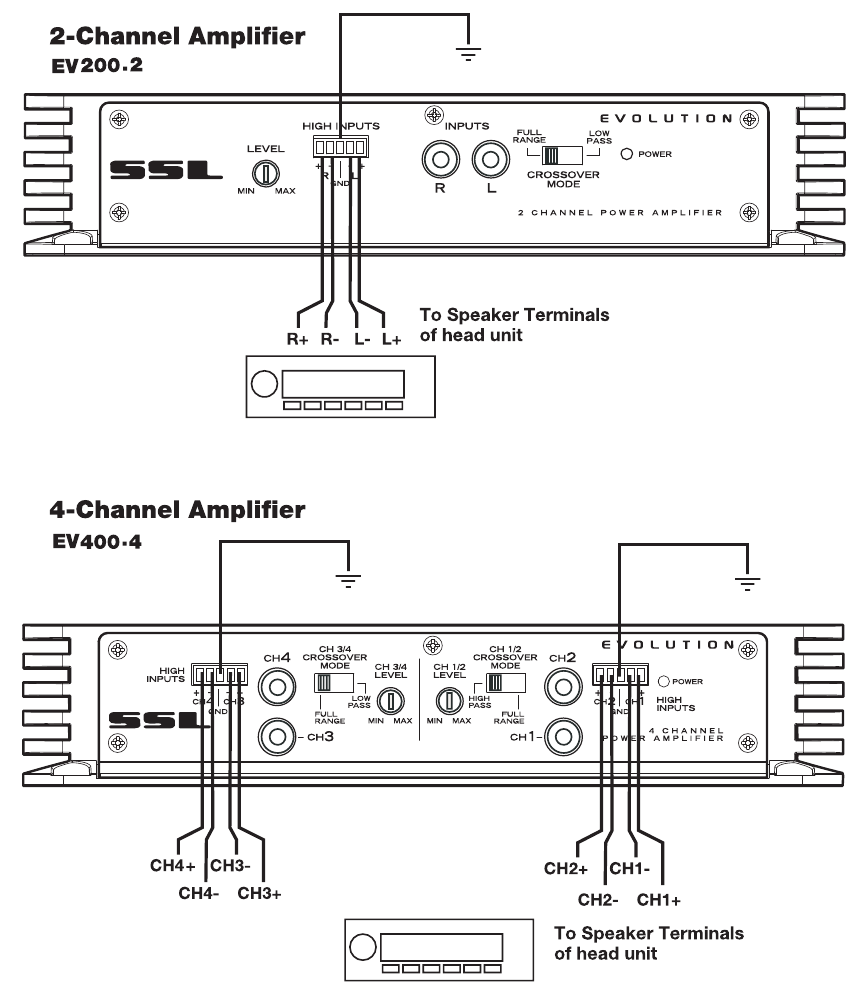

High-level ingangsbedrading

De high-level-ingang(en) mogen alleen worden gebruikt als uw head-unit geen RCA-uitgangen heeft. Als de RCA-uitgangen niet aanwezig zijn, sluit u de luidsprekeruitgangen van de receiver aan op de high-level-ingangsconnector van de versterker. Zorg ervoor dat u de polariteit in acht neemt om audioproblemen te voorkomen.

OPMERKING: Sluit NIET tegelijkertijd de high-level- en low-level-ingangen van uw receiver aan op uw versterker!

Probleemoplossing

Als u problemen ondervindt met de werking of prestaties van dit product, vergelijk dan uw installatie met het elektrische bedradingsschema op de vorige pagina's. Als de problemen aanhouden, lees dan de volgende tips voor probleemoplossing, die u kunnen helpen de problemen op te lossen.

De versterker wordt niet ingeschakeld.

• Controleer of u een goede aardingsaansluiting hebt.
• Controleer of de Remote Input (Turn-On) minimaal 6,5-7 VDC heeft.
• Controleer of er batterijspanning aanwezig is op de (+)-aansluiting.
• Controleer of er minimaal 12 V aanwezig is.
• Controleer alle zekeringen en vervang ze indien nodig.
• Zorg ervoor dat de Protection LED niet brandt. Als deze wel brandt, schakelt u de versterker kort uit en schakelt u deze vervolgens weer in.

Protection LED gaat branden wanneer de versterker wordt ingeschakeld.

• Controleer op kortsluiting op de luidsprekerkabels.
• Draai de volumeregelaar op de head-unit omlaag om oversturing te voorkomen.
• Verwijder de luidsprekerkabels en reset de versterker. Als de Protection LED nog steeds brandt, is de versterker defect en moet deze worden gerepareerd.

Geen uitvoer.

• Controleer of alle zekeringen in orde zijn.
• Controleer of de versterker goed is geaard.
• Controleer of de Remote Input (Turn-On) minimaal 6,5-7 VDC heeft.
• Controleer of de RCA-audiokabels zijn aangesloten op de juiste ingangen.
• Controleer alle luidsprekerbedrading.

Lage uitvoer.

• Reset de Level Control.

Audio aanwezig in slechts één kanaal.

• Controleer de RCA-interconnectkabels.
• Controleer alle luidsprekerbedrading.

Hoge ruis in de luidsprekers.

• Koppel alle RCA-ingangen naar de versterkers los. Als de ruis verdwijnt, sluit u de component aan die de versterker aanstuurt en koppelt u de ingangen ervan los. Als de ruis op dit punt verdwijnt, gaat u verder totdat de defecte/lawaaiige component is gevonden.
• Het is het beste om de ingangsniveauregelaar van de versterker zo laag mogelijk in te stellen. De beste subjectieve signaal-ruisverhouding wordt op deze manier bereikt. Probeer de head-unit zo hoog mogelijk in te stellen (zonder vervorming) en het ingangsniveau van de versterker zo laag mogelijk.

Piepend geluid uit de luidsprekers.

• Controleer op onjuist geaarde RCA-interconnects.

Vervormd geluid.

• Controleer of de Input Level Control is ingesteld om overeen te komen met het signaalniveau van de head-unit. Probeer altijd de Input Level zo laag mogelijk in te stellen.
• Controleer of alle crossoverfrequenties correct zijn ingesteld.
• Controleer op kortsluiting op de luidsprekerkabels.

De versterker wordt erg heet.

• Controleer of de minimale luidsprekerimpedantie voor het versterkermodel correct is.
• Controleer of er een goede luchtcirculatie rond de versterker is. In sommige toepassingen kan het nodig zijn om een externe koelventilator toe te voegen.

Motorgeluid (statisch type)

• Dit wordt meestal veroorzaakt door RCA-kabels van slechte kwaliteit, die uitgestraalde ruis kunnen oppikken. Gebruik alleen kabels van de beste kwaliteit en leid ze weg van stroomkabels.

Motorgeluid (dynamo-gejank)

• Controleer of de luidsprekerkabels niet zijn kortgesloten aan het voertuigchassis.
• Controleer of de RCA-massa's niet zijn kortgesloten aan het voertuigchassis.
• Controleer of de head-unit correct is geaard.

Specificaties

Algemene voorzorgsmaatregelen

Voordat u uw nieuwe Sound Storm Laboratories-versterker installeert en gebruikt, dient u vertrouwd te raken met alle informatie in deze handleiding.

Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

• Open deze eenheid niet en probeer deze niet zelf te repareren. Er zijn gevaarlijke hoge spanningen aanwezig die kunnen leiden tot een elektrische schok. Laat alle reparaties over aan een gekwalificeerde servicemonteur.
• Om het risico van een elektrische schok of schade aan de versterker te voorkomen, mag u niet toestaan dat deze apparatuur vochtig of nat wordt door water of drankjes. Als dit toch gebeurt, koppel dan onmiddellijk de stroomdraden los en stuur de versterker zo snel mogelijk naar uw plaatselijke dealer of servicecentrum.
• Als er tijdens het gebruik rook of een vreemde geur aanwezig is of als er schade is aan een van de componentenbehuizingen, koppel dan onmiddellijk het netsnoer los en stuur de versterker zo snel mogelijk naar uw plaatselijke dealer of servicecentrum.

Installatievoorzorgsmaatregelen

Voordat u gaten boort of snijdt, moet u de indeling van uw auto zeer zorgvuldig onderzoeken. Wees extra voorzichtig wanneer u in de buurt van de benzinetank, brandstofleidingen, hydraulische leidingen en elektrische bedrading werkt.

Gebruik de versterker nooit wanneer deze niet is gemonteerd. Bevestig alle audio-systeemcomponenten stevig om schade te voorkomen, vooral bij een ongeval.

Voordat u stroomaansluitingen in uw systeem maakt of verbreekt, koppelt u de accu van het voertuig los. Controleer of uw head-unit of andere apparatuur is uitgeschakeld terwijl u de ingangsaansluitingen en luidsprekeraansluitingen aansluit.

Als u de stroomzekering moet vervangen, vervang deze dan alleen door een zekering die identiek is aan de zekering die bij de versterker is geleverd. Het gebruik van een zekering van een ander type of een andere waarde kan leiden tot schade aan uw audiosysteem of uw versterker, die niet onder de fabrieksgarantie valt.

SCHOKGEVAAR! Open de behuizing van dit product niet. Er zijn gevaarlijke spanningen aanwezig in de eenheid. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de eenheid.
