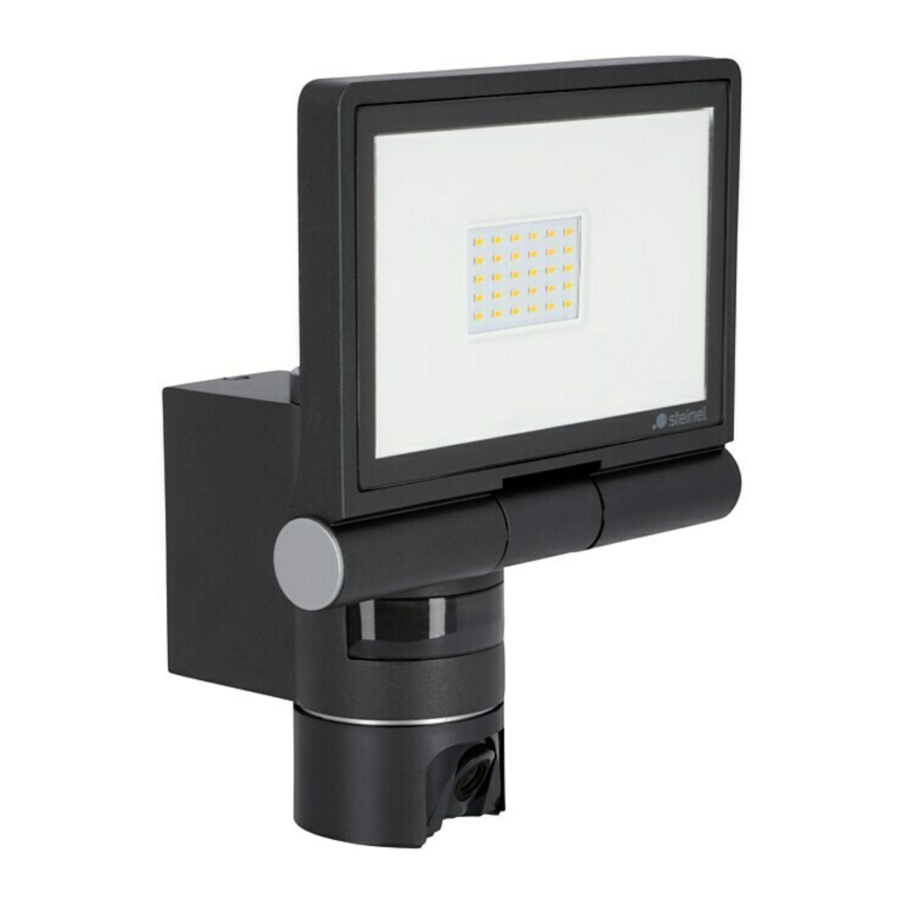

STEINEL XLED CAM 1 Handleiding

Over dit document

• Auteursrechtelijk beschermd. Reproductie geheel of gedeeltelijk alleen met onze toestemming.
• Wijzigingen voorbehouden in het belang van de technische vooruitgang.

Correct gebruik

Schijnwerper met sensor voor wandmontage binnen en buiten. Het apparaat is niet geschikt voor aansluiting op een dimmer.

Kenmerken

• Verstelbare schijnwerperkop.
• Geïntegreerde camera met verblindingsbescherming.
• 16 GB geheugenkaart.
• Intercomsysteem.
• Resetfunctie.
• Bediening via de Steinel CAM app.

Werkingsprincipe

• De geïntegreerde infraroodsensor detecteert de warmte die wordt uitgestraald door bewegende objecten (bijv. mensen, dieren).
• De warmte die op deze manier wordt gedetecteerd, wordt elektronisch omgezet in een signaal dat de schijnwerper met sensor automatisch inschakelt.
• De meest betrouwbare manier om beweging te detecteren, is door het apparaat zo te installeren dat de sensor gericht is op de richting waarin een persoon zou lopen.
• Het bereik is beperkt wanneer het apparaat recht van voren wordt benaderd.
• Obstakels (bijv. bomen, muren enz.) onderbreken de zichtlijn van de sensor.
• Warmtestraling wordt niet gedetecteerd door obstakels (bijv. muren of glazen ruiten), de sensor wordt niet geactiveerd.
• Plotselinge temperatuurschommelingen als gevolg van weersveranderingen worden niet onderscheiden van warmtebronnen.
• De camera en het intercomsysteem worden bediend via de Steinel CAM app.

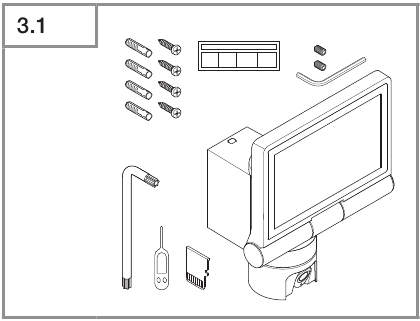

Inhoud van de verpakking

(Afb. 3.1)

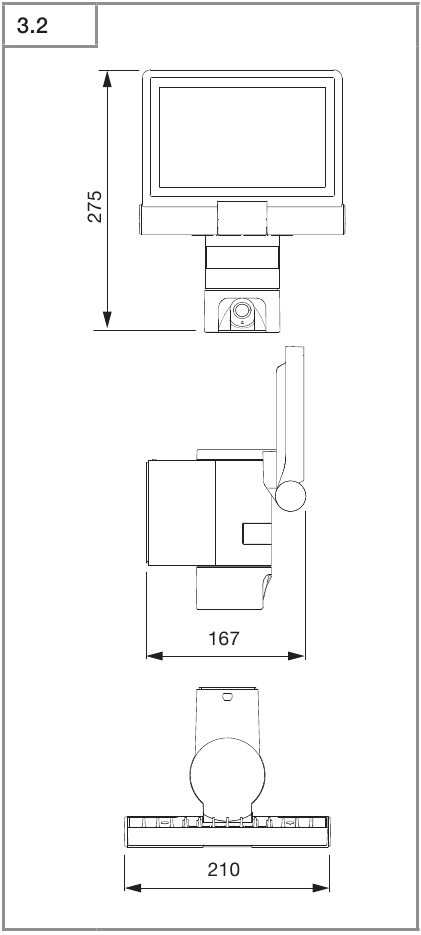

Productafmetingen

(Afb. 3.2)

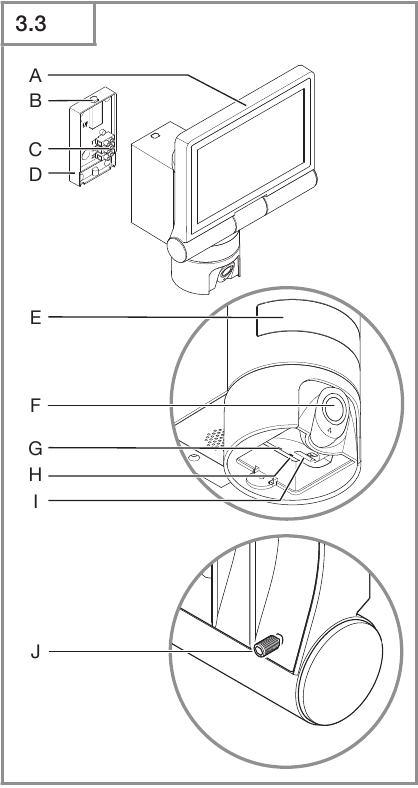

Productonderdelen

(Afb. 3.3)

1. Schijnwerper met sensor
2. Clip
3. Aansluitklem
4. Wandmontage
5. Sensoreenheid
6. Camera
7. Resetknop
8. Status-led
9. Sleuf voor geheugenkaart
10. 2 stelschroeven

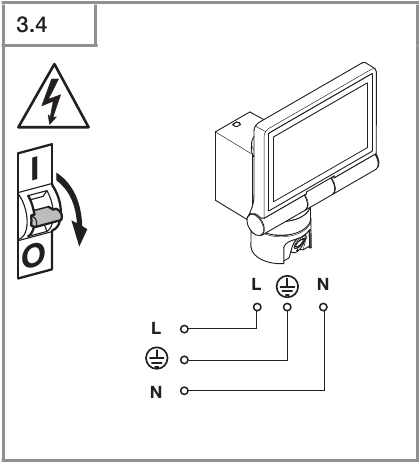

Aansluiting

(Afb. 3.4)

De voedingskabel is een driekernige kabel:

L = fasegeleider (meestal zwart, bruin of grijs)

N = nulleider (meestal blauw)52

= Beschermingsleiding (groen/geel)

Technische specificaties

Behuizing, lamp en sensor

• Afmetingen (H × B × D): 275 × 210 × 167 mm
• Stroomvoorziening: 220-240 V, 50/60 Hz
• Stroomverbruik: 21 W
• Verlicht oppervlak aan de voorkant: 444 cm²
• Lichtstroom: 2200 lm
• Efficiëntie: 106 lm/W
• Lichtkleur: 3000 K (warm wit)
• Kleurweergave-index: Ra ≥ 80
• Levensduur (L70 B50): 50000 uur
• Sensortechnologie: Passief infrarood
• Detectiehoek: 180° met openingshoek van 45°
• Detectiebereik: 10 m tangentieel
• Montagehoogte: 1.8 - 2 m
• Schemerinstelling: 10-10000 lux
• Communicatie: Wi-Fi 2400-2483.5 MHz
• Zendvermogen: < 100 mW
• Nachtlampje: 0 - 40%
• Tijdsinstelling: 1 min, 3 min, 10 min, 15 min
• Temperatuurbereik: -10°C tot +40°C
• IP-classificatie: IP44
• Beschermingsklasse: I

Camera

• Resolutie: 1920 x 1080 px
• Kijkhoek: horizontaal 110°, verticaal 90°
• Instelhoek: horizontaal 90° naar beide zijden, verticaal 20° tot 30°
• Geheugenkaart: max. 64 GB

Installatie

Gevaar door elektrische stroom.

Aanraking met onder spanning staande delen kan leiden tot elektrische schokken, brandwonden of de dood.

• Schakel de stroom uit en onderbreek de stroomtoevoer.
• Controleer met een spanningstester of de lamp is losgekoppeld van de stroomtoevoer.
• Zorg ervoor dat de stroomtoevoer onderbroken blijft.

Risico op materiële schade!
Het door elkaar halen van aansluitkabels kan een kortsluiting veroorzaken.

• Identificeer de aansluitkabels.
• Sluit de aansluitkabels opnieuw aan.

Voorbereiding van de installatie

• Controleer alle onderdelen op schade. Gebruik het product niet als het beschadigd is.
• Selecteer een geschikte plaats om het product te installeren.
  • Houd rekening met het bereik.

    (Afb. 4.1)

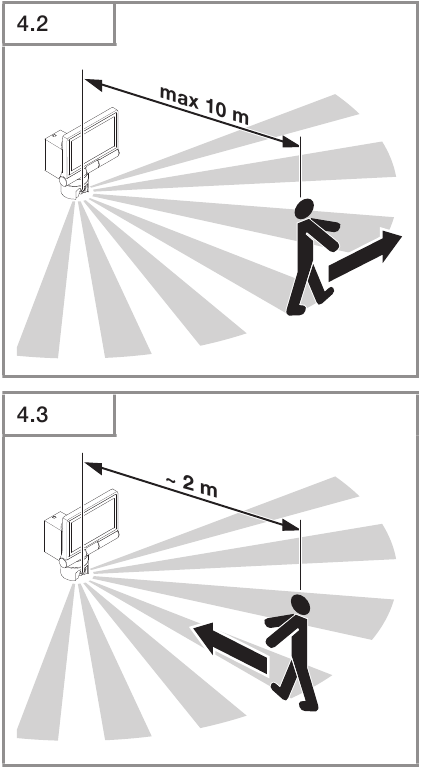

  • Houd rekening met het bereik en de bewegingsdetectie.

    (Afb. 4.2/4.3)
  • Trillingsvrij.
  • Geen obstakels in de detectiezone.
  • Niet in explosieve omgevingen.
  • Niet op normaal ontvlambare oppervlakken.
  • Kijk niet van korte afstand (<20 cm) in het ledlicht.
  • Stabiele verbinding met de Wi-Fi-router (2,4 GHz-band).

Montageprocedure

• Controleer of de stroomtoevoer is uitgeschakeld. (Afb. 3.4)

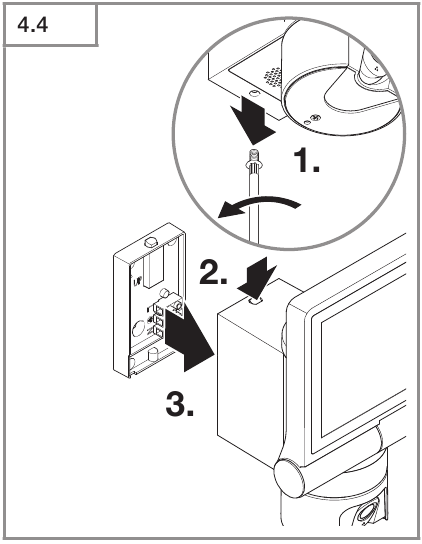

• Draai de borgschroef los.

  (Afb. 4.4)
• Koppel de schijnwerper met sensor los van de wandmontage door op de clip te drukken. (Afb. 4.4)

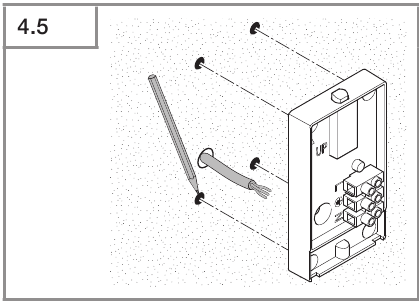

• Markeer de boorgaten.

  (Afb. 4.5)

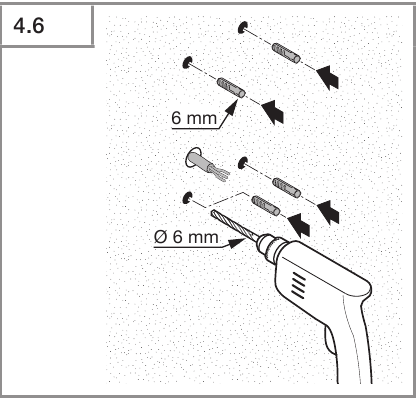

• Boor gaten (Ø 6 mm) en plaats muurpluggen.

  (Afb. 4.6)

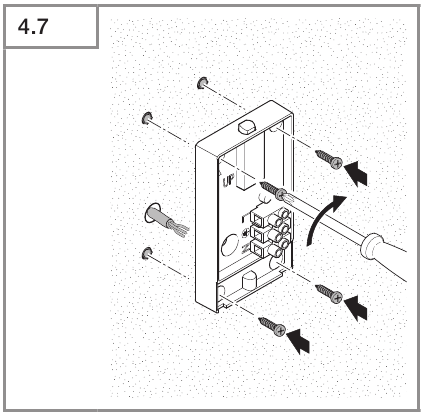

• Schroef de wandmontage stevig vast.

  (Afb. 4.7)

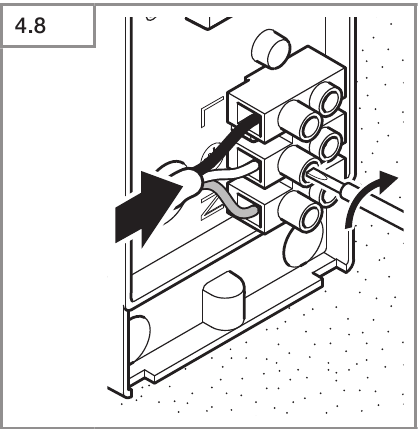

• Sluit de voedingskabel aan volgens de klemmarkering.

  (Afb. 4.8/3.4)

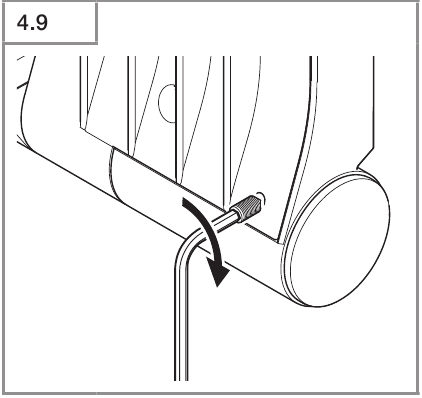

• Richt de schijnwerper met sensor en zet hem vast met stelschroeven.

  (Afb. 4.9)

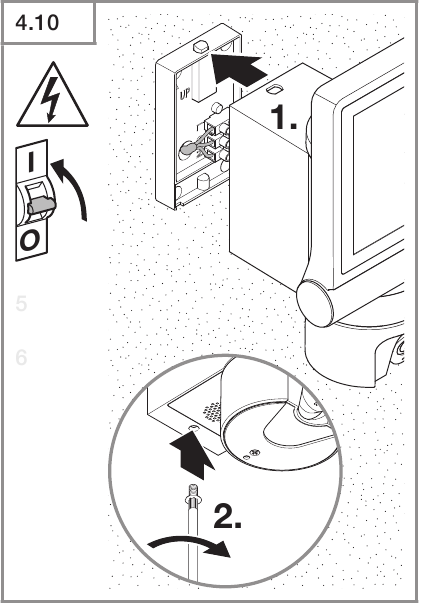

• Plaats de schijnwerper met sensor op de wandmontage.

  (Afb. 4.10)

• Draai de borgschroef vast. (Afb. 4.10)
• Schakel de stroomtoevoer in. (Afb. 4.10)

Configuratie

Steinel CAM-app

Download de Steinel CAM-app:

Android

iOS

Systeemvereisten

• Hetzelfde 2,4 GHz Wi-Fi-netwerk voor de sensor-schijnwerper en smartphone of tablet.
• De Wi-Fi-router zorgt ervoor dat de apparaten met elkaar kunnen communiceren.
• Tijdens de configuratie geen verbinding met gastentoegang of repeater.

Eenheid configureren

Stroomtoevoer aangesloten:

• De eenheid start op.
• Status-LED licht rood op.

Na het opstarten:

• Akoestisch signaal om de 4 seconden.
• Status-LED knippert rood.
  • Open de Steinel CAM-app.
  • Voer de netwerknaam en netwerksleutel van de Wi-Fi-router in de Steinel CAM-app in.

Terwijl de eenheid en de Wi-Fi-router verbinding maken:

• Akoestisch signaal elke seconde.
• Status-LED knippert snel groen.

Smartphone of tablet zijn verbonden met de eenheid:

• Signaal stopt met klinken.
• Status-LED knippert langzaam groen.
  • Configureer de eenheid via de Steinel CAM-app.

Gebruik

Alle functies worden geselecteerd en gebruikt via de Steinel CAM-app.

Fabrieksinstellingen

• Tijdsinstelling: 1 minuut
• Schemerinstelling: daglichtmodus
• Nachtlampje: 40%

Tijdsinstelling

De tijd (uitschakelvertraging) kan worden ingesteld op 1 minuut, 3 minuten, 10 minuten of 15 minuten. Elke gedetecteerde beweging heractiveert het licht.

Schemerinstelling

De helderheidsdrempel (schemering) kan traploos worden gevarieerd van ca. 10 tot 10.000 lux (daglichtmodus).

Nachtlampje

• Nachtlampje zorgt voor constante verlichting die AAN gaat wanneer het omgevingslicht onder de helderheidsdrempel komt. Het nachtlampje kan traploos worden gevarieerd van een lichtopbrengst van 10% tot 40%.
• Het licht wordt overgeschakeld naar 100% output wanneer beweging wordt waargenomen in de detectiezone. De eenheid schakelt dan terug naar het nachtlampje.

De geheugenkaart plaatsen

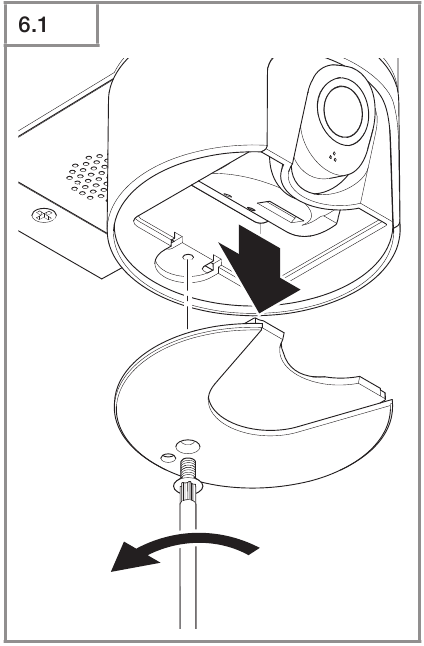

• Maak de borgschroef los en verwijder de kap.

  (Fig. 6.1)

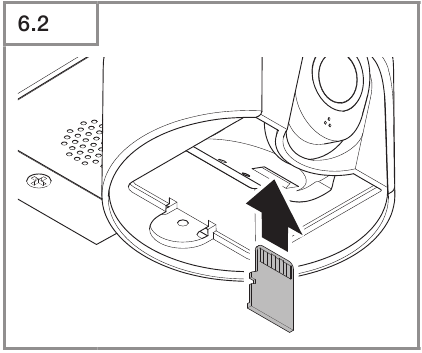

• Plaats de geheugenkaart.

  (Fig. 6.2)

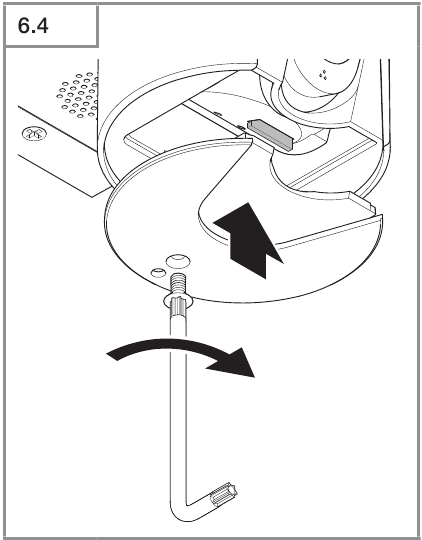

• Plaats de kap en draai de borgschroef vast.

  (Fig. 6.4)

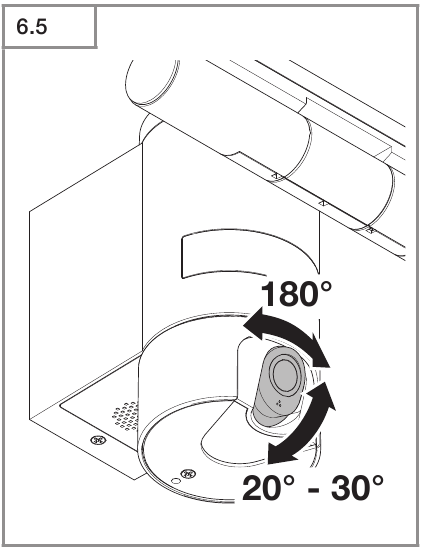

De camera richten

(Fig. 6.5)

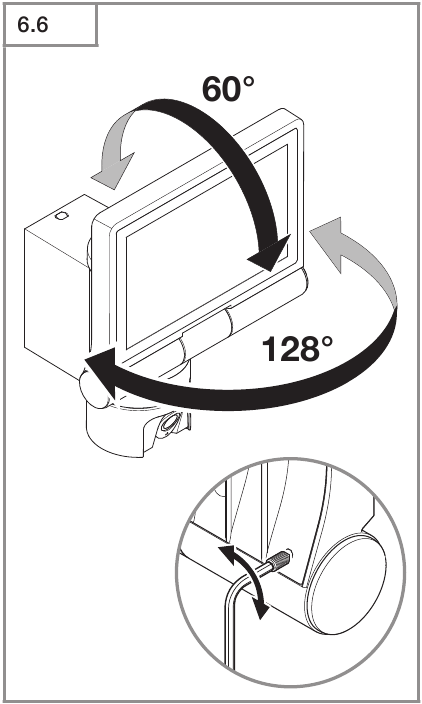

De schijnwerperkop richten

(Fig. 6.6)

• Draai de stelschroeven los om de richting te wijzigen. Nadat u de richting hebt gewijzigd, zet u de schijnwerperkop vast met stelschroeven. (Fig. 6.6)

De detectiezone aanpassen

Om onbedoelde activering uit te sluiten of specifieke gevaarlijke plekken te targeten, kan de detectiezone worden beperkt met filmkappen. De filmkap wordt op de sensoreenheid geplakt.

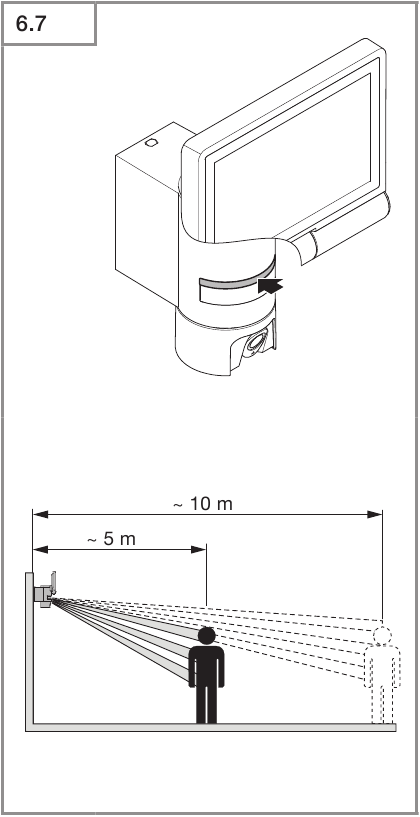

• Beperk het maximale bereik van de detectiezone met de bovenste filmkap.

  (Fig. 6.7)

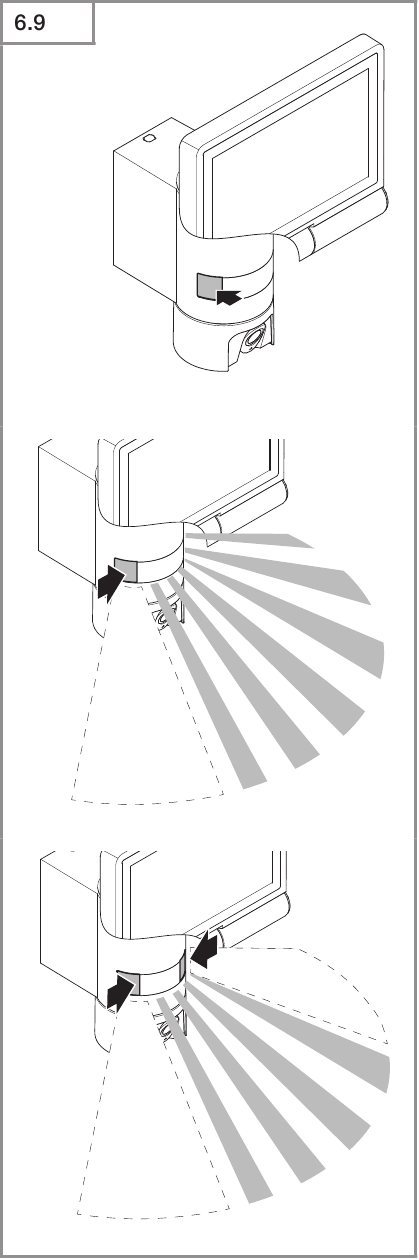

• De horizontale detectiezone beperken met op maat gesneden filmkapsegmenten. Eén segment beslaat ongeveer 45°.

  (Fig. 6.8)


  (Fig. 6.9)
  • Selecteer voor de aanpassing de testmodus in de Steinel CAM-app.

Fabrieksinstellingen herstellen

• Maak de borgschroef los en verwijder de kap. (Fig. 6.1)

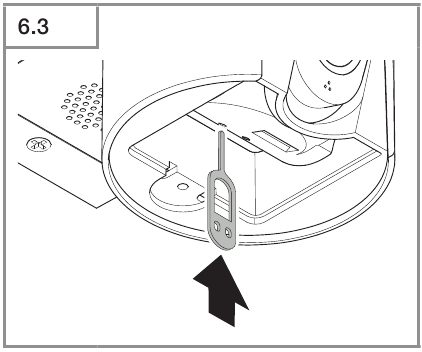

• Houd met de sleutel de resetknop ca. 7 seconden ingedrukt tot het signaal klinkt.

  (Fig. 6.3)

  Tijdens het resetten:
  • Status-LED licht rood op. Na het resetten:
  • Akoestisch signaal om de 4 seconden.
  • Status-LED knippert rood.
• Open de Steinel CAM-app.
• Wis de camera in de Steinel CAM-app.
• Configureer de eenheid opnieuw.
  ➜ "Eenheid configureren"
• Plaats de kap en draai de borgschroef vast. (Fig. 6.4)

Camerafunctie

• De camera filmt een reeks wanneer de sensor wordt geactiveerd.
• De gefilmde reeks wordt opgeslagen op de geheugenkaart en kan op elk moment worden opgehaald.
• De opgenomen gegevens worden alleen opgeslagen op de geheugenkaart van de eenheid.
• Er kunnen maximaal twee smartphones of tablets tegelijkertijd met de camera worden verbonden.
• Er wordt een QR-code gegenereerd op de smartphone of tablet die door een andere smartphone of tablet kan worden gelezen.
• Zodra de sensor is geactiveerd, ontvangt de gebruiker een pushmelding via de Steinel CAM-app.
  • Open de Steinel CAM-app.
  • Gebruik de beeldscherm- en intercomsysteem.
    ➜ Meer informatie over de functies en instellingsopties in de Steinel CAM-app.

Reiniging en onderhoud

Gevaar door elektrische stroom.
Contact tussen water en onder spanning staande delen kan leiden tot elektrische schokken, brandwonden of de dood.

• Het licht mag niet nat worden gereinigd.

Risico op schade aan eigendommen!

Het gebruik van het verkeerde reinigingsmiddel kan het licht beschadigen.

• Zorg ervoor dat het reinigingsmiddel het oppervlak niet beschadigt.
• Reinig het licht met een zachte doek en een mild reinigingsmiddel.

Probleemoplossing

Eenheid schakelt niet AAN

• Zekering niet AAN of defect.
  • Schakel de zekering AAN.
  • Vervang de defecte zekering.
• Onderbreking in de bedrading.
  • Controleer de bedrading met een spanningstester.
• Kortsluiting in de stroomtoevoerleiding.
  • Controleer de verbindingen.
• Hoofdschakelaar UIT.
  • Schakel de hoofdschakelaar AAN.
• Verkeerde schemerinstelling geselecteerd.
  • Stel de helderheidsdrempel opnieuw in
• Detectiezone te klein.
  • Controleer de detectiezone.
• Defecte lichtbron.
  • De lichtbron kan niet worden vervangen. Vervang de eenheid volledig.

Eenheid schakelt niet UIT

• Voortdurende beweging binnen de detectiezone.
  • Controleer de detectiezone.
  • Beperk indien nodig de detectiezone.
• Nachtlampje geselecteerd.
  • Selecteer het programma zonder nachtlampje.
• Handmatige overbruggingsfunctie geselecteerd.
  • Deactiveer de handmatige overbruggingsfunctie.

Eenheid schakelt AAN zonder identificeerbare beweging

• Installeer het licht op een niet-trillende locatie.
  • Monteer de behuizing stevig.
• Beweging vindt plaats, maar wordt niet geïdentificeerd door de waarnemer (bijv. beweging van een klein object in de directe omgeving van het licht).
  • Controleer de detectiezone.

Geen toegang tot de eenheid via de Steinel CAM-app

• Wi-Fi-router te ver van de eenheid.
  • Gebruik een repeater.
• Wi-Fi-verbinding onderbroken (bijv. door muren)
  • Gebruik een repeater.

Smartphone/tablet kan niet met de eenheid worden verbonden

• Er is al een eenheid geconfigureerd.
  • Voer een reset uit.
  • Scan de QR-code van het verbonden eindapparaat.

Geen live beeldoverdracht

• Eenheid te heet.
  • Deactiveer de handmatige overbrugging.
  • Laat de eenheid afkoelen.

Algemene veiligheidsmaatregelen

Het niet naleven van deze bedieningsinstructies brengt gevaren met zich mee!

Deze instructies bevatten belangrijke informatie over het veilige gebruik van dit product. Er wordt bijzondere aandacht besteed aan potentiële gevaren. Het niet naleven van deze informatie kan leiden tot de dood of ernstig letsel.

• Lees de instructies zorgvuldig door.
• Volg de veiligheidsadviezen op.
• Houd de instructies binnen handbereik.
  • Werken met elektrische stroom kan gevaarlijke situaties opleveren. Het aanraken van onder spanning staande delen kan leiden tot elektrische schokken, brandwonden of de dood.
  • Werkzaamheden aan netspanning mogen uitsluitend worden uitgevoerd door gekwalificeerd, bekwaam personeel.
  • Nationale bedradingsvoorschriften en elektrische bedrijfsomstandigheden moeten in acht worden genomen (bijv.DE: VDE 0100, AT: ÖVE ÖNORM E8001 1, CH: SEV 1000).
  • Gebruik alleen originele vervangingsonderdelen.
  • Reparaties moeten worden uitgevoerd door gespecialiseerde werkplaatsen.
