STEINEL XLED CAM 1 SC Handleiding

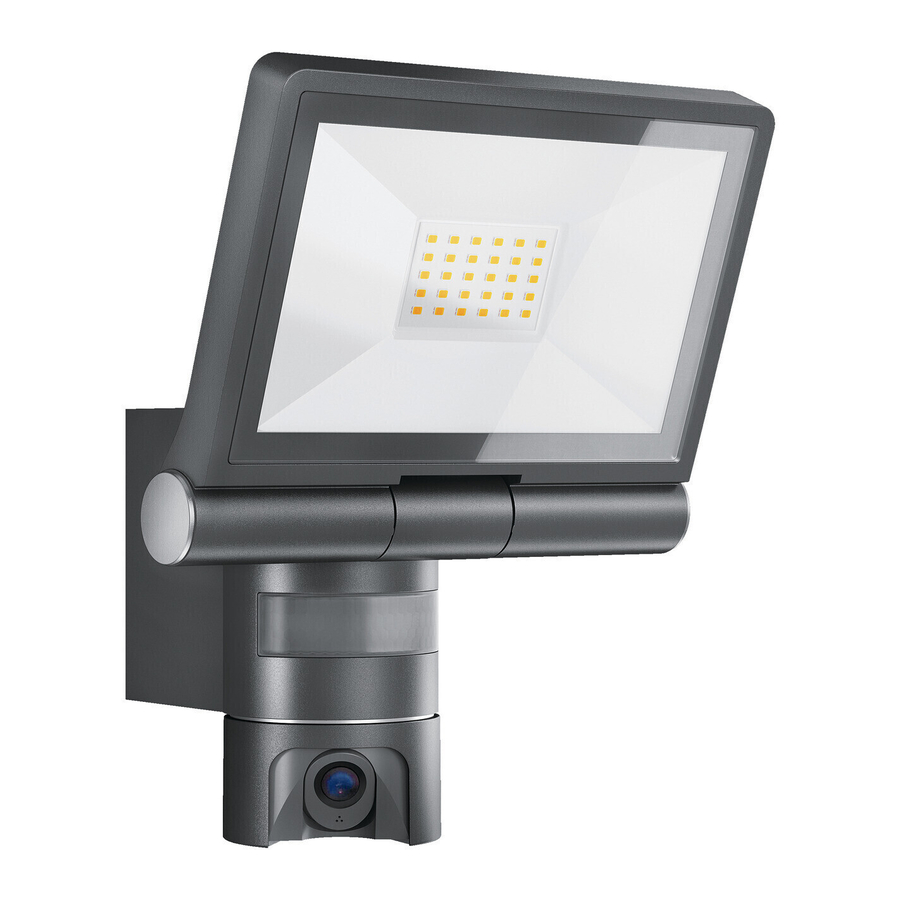

XLED CAM 1 SC

Correct gebruik

Schijnwerper met sensor voor wandmontage binnen en buiten.

Functies

• Instelbare schijnwerperkop.
• Geïntegreerde camera met verblindingsbescherming.
• Geheugenkaart van 16 GB.
• Intercomsysteem.
• Resetfunctie.
• Bediening via de Steinel CAM-app.

Werkingsprincipe

• De geïntegreerde infraroodsensor detecteert de warmte die wordt uitgestraald door bewegende objecten (bijv. mensen, dieren).
• De op deze manier gedetecteerde warmte wordt elektronisch omgezet in een signaal dat de schijnwerper met sensor automatisch inschakelt.
• De meest betrouwbare manier om beweging te detecteren, is door het apparaat te installeren met de sensor gericht op de richting waarin iemand zou lopen.
• Het bereik is beperkt wanneer het apparaat frontaal wordt benaderd.
• Obstakels (bijv. bomen, muren enz.) onderbreken de zichtlijn van de sensor.
• Warmtestraling wordt niet gedetecteerd door obstakels (bijv. muren of glazen ruiten), de sensor wordt niet geactiveerd.
• Plotselinge temperatuurschommelingen als gevolg van weersveranderingen worden niet onderscheiden als warmtebronnen.
• De camera en het intercomsysteem worden bediend via de Steinel CAM-app.

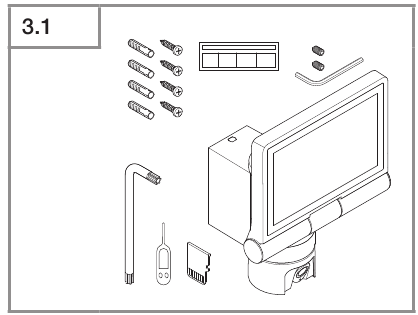

Inhoud verpakking

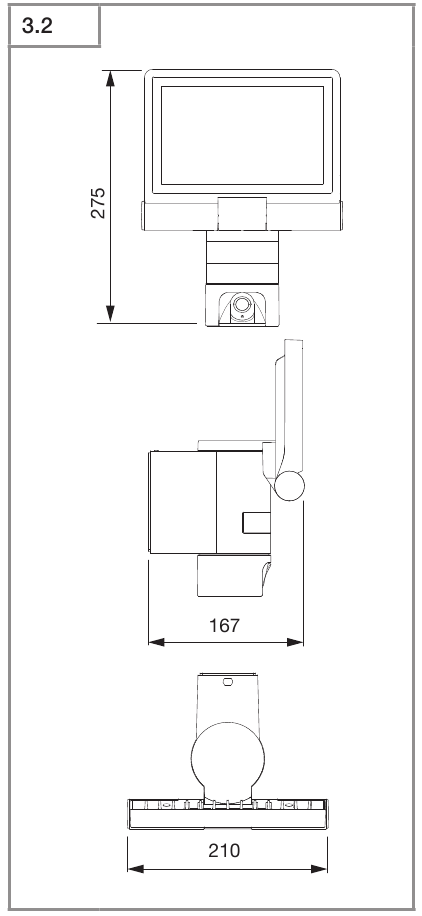

Productafmetingen

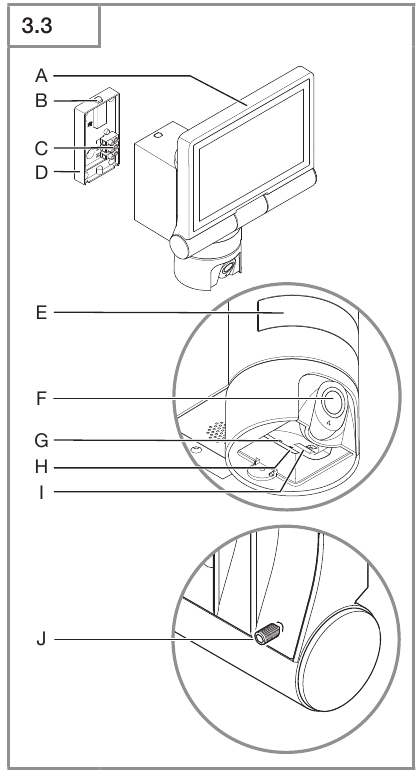

Productonderdelen

1. Schijnwerper met sensor
2. Klem
3. Aansluitklem
4. Wandmontage
5. Sensoreenheid
6. Camera
7. Resetknop
8. Status-led
9. Sleuf voor geheugenkaart
10. Stelschroeven (2)

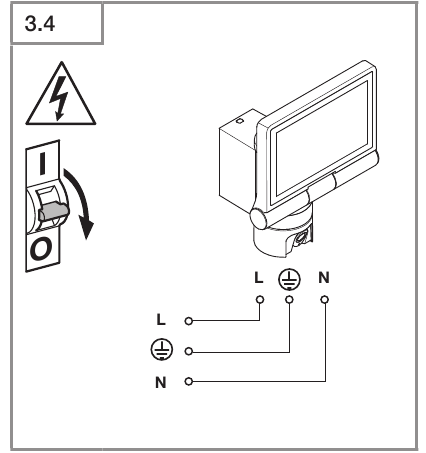

Aansluiting

De voedingskabel is een driekernige kabel:

L = fasegeleider (meestal zwart, bruin of grijs)

N = nulleider (meestal blauw)

= beschermingsgeleider (groen/geel)

Technische specificaties

Behuizing, lamp en sensor

• Afmetingen (H × B × D): × 210 × 167 mm
• Voeding: 220 – 240 V, 50/60 Hz
• Stroomverbruik (P_on): 21 W
• Stand-by (sensor) (P_sb): 0.50 W
• Stand-by (netwerk) (P_net) 0.50 W
• Oppervlakte verlicht aan de voorkant: 444 cm²
• Lichtstroom (360°): 2.310 lm
• Efficiëntie: 110 lm/W
• Kleurtemperatuur: 3.000 K (warm wit)
• Kleurweergave-index: R_a = 80
• Gemiddelde nominale levensduur: L70B50 bij 25°Celsius: > 36.000 uur.
• Kleurconsistentie SDCM: beginwaarde: 3
• Lichtsterkteverdeling:

• Communicatie: Wi-Fi 2,400 – 2,483.5 MHz
• Zendvermogen: < 100 mW
• Sensortechnologie: Passief infrarood
• Detectiehoek: 180° met 45° openingshoek
• Montagehoogte: 2 m
• Detectiebereik: 10 m tangentieel
• Schemerinstelling: 10 – 10.000 lux
• Basislichtniveau: 0 – 40 %
• Tijdsinstelling: 1 min, 3 min, 10 min, 15 min
• Omgevingstemperatuur: -10°C tot +40°C
• IP-classificatie: IP44
• Beschermingsklasse: I

Camera

• Resolutie:1.920 x 1.080 px
• Kijkhoek: 110° horizontaal 90° verticaal
• Instelhoek:horizontaal 90° naar beide zijden verticaal 20° tot 30°
• Geheugenkaart:max. 128 GB (geheugenkaart van 16 GB meegeleverd)
• Stroomverbruik:1,53 W
• Energie-efficiëntieklasse:dit product bevat een energie-efficiëntieklasse "E" lichtbron.

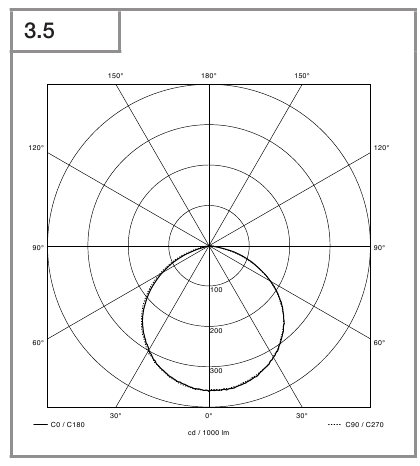

Lichtsterkteverdeling

Installatie

Gevaar door elektrische stroom.

Aanraking van onder spanning staande delen kan leiden tot elektrische schokken, brandwonden of de dood.

• Schakel de stroom uit en onderbreek de stroomtoevoer.
• Controleer met een spanningstester of het licht is losgekoppeld van de stroomtoevoer.
• Zorg ervoor dat de stroomtoevoer onderbroken blijft.

Risico op materiële schade!
Het verwisselen van aansluitkabels kan een kortsluiting veroorzaken.

• Identificeer de aansluitkabels.
• Sluit de aansluitkabels opnieuw aan.

Voorbereiding van de installatie

• Controleer alle onderdelen op beschadiging. Gebruik het product niet als het beschadigd is.
• Selecteer een geschikte plaats om het product te installeren.

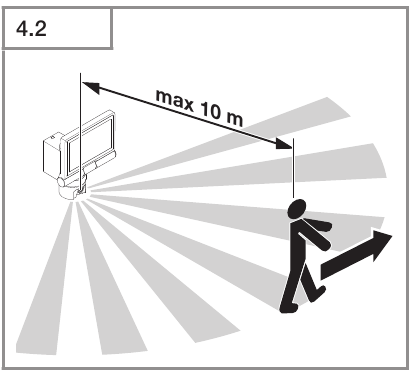

  • Houd rekening met het bereik.

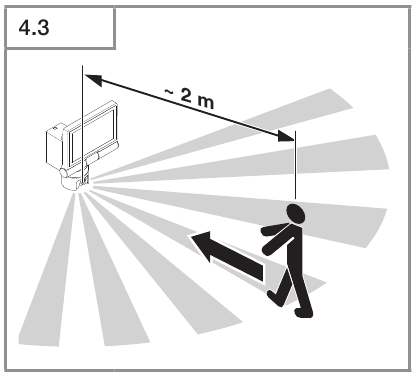

  • Houd rekening met bereik en bewegingsdetectie.


  • Vibratievrij.
  • Geen obstakels in de detectiezone.
  • Niet in explosieve omgevingen.
  • Niet op normaal ontvlambare oppervlakken.
  • Kijk niet van korte afstand (< 20 cm) in het ledlicht.
  • Stabiele verbinding met de wifi-router (2,4 GHz-band).

Montageprocedure

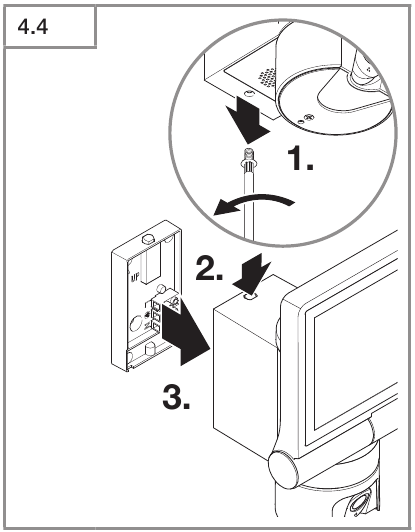

• Controleer of de stroomtoevoer is uitgeschakeld.(Afb. 3.4)
• Draai de borgschroef los.

• Koppel de schijnwerper met sensor _GB los van de muurbeugel door op de klem te drukken. (Afb. 4.4)

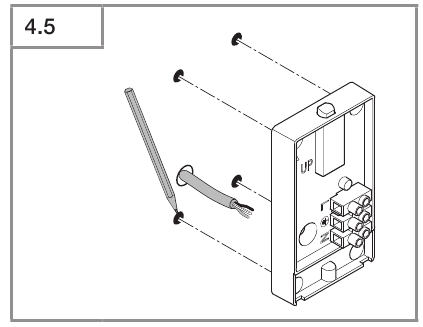

• Markeer de boorgaten.

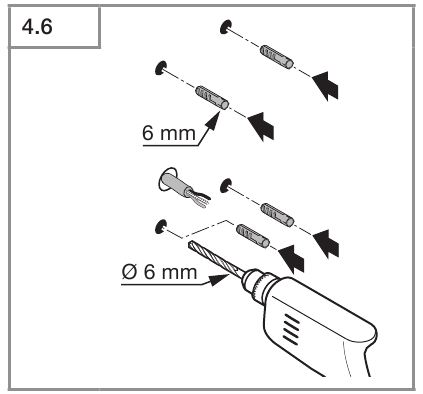

• Boor gaten (Ø 6 mm) en plaats muurpluggen.

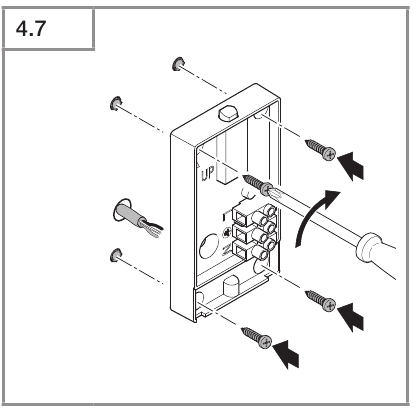

• Schroef de muurbeugel stevig vast.

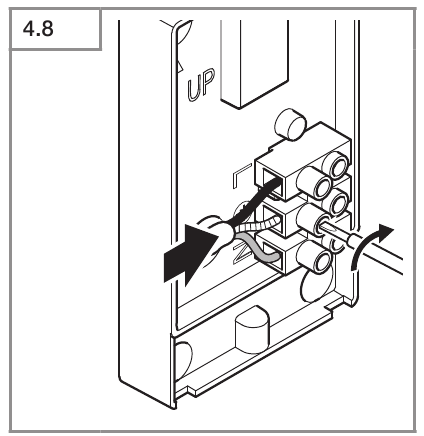

• Sluit de voedingskabel aan volgens de label op de klem. (Afb. 4.8/3.4)

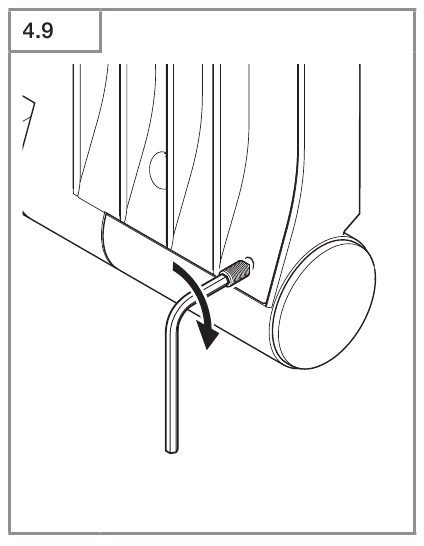

• Richt de schijnwerper met sensor en zet deze vast met stelschroeven.

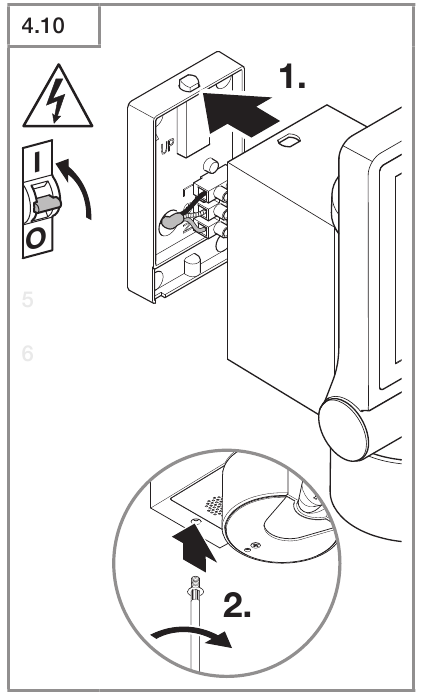

• Plaats de schijnwerper met sensor op de muurbeugel.

• Draai de borgschroef vast.(Afb. 4.10)
• Schakel de stroomtoevoer in.(Afb. 4.10)

Inbedrijfstelling

Systeemvereisten:

• 2,4 GHz >> de cam kan alleen worden geïnstalleerd in een 2,4 GHz-netwerk. Deactiveer voor het installatieproces tijdelijk de 5 GHz-frequentieband in de router (of hernoem het 5 GHz-netwerk). Dit kan na de installatie weer worden geactiveerd.
• Verwijder tijdens het installatieproces wifi-repeaters uit het netwerk; deze kunnen later weer worden geactiveerd
• Zorg ervoor dat wifi 6 is gedeactiveerd of dat neerwaartse compatibiliteit voor wifi 4 is geactiveerd in de routerinstellingen
• Zorg ervoor dat het wifi-netwerk is gecodeerd volgens de WPA2-standaard. Cam ondersteunt WPA3 of hoger niet
• Zorg ervoor dat het cameralicht voldoende bandbreedte heeft op de plaats van installatie
• Zorg ervoor dat de Steinel cam-app op de smartphone alle nodige autorisaties heeft (met name locatiedeling (nodig voor cameralicht om wifi-netwerk te detecteren, we registreren geen locaties van onze klanten))

Configuratie

Steinel CAM app 2

Android

iOS

Camerafunctie

• Zodra de camera via een smartphone of tablet is ingesteld, kan deze alleen met andere apparaten vanaf dat apparaat worden gedeeld via QR-code/serienummer.
• Zodra de sensor is geactiveerd, ontvangt u een pushmelding via de app.
• Open de app. U kunt nu het beeldscherm en het intercomsysteem gebruiken.
• De camera filmt een reeks wanneer de sensor is geactiveerd. De gefilmde reeks wordt op de geheugenkaart opgeslagen en kan op elk moment worden opgevraagd.
• De opgenomen gegevens worden alleen op de geheugenkaart van de cameralamp opgeslagen.

Opmerking:
Meer informatie over de functies en instellingsmogelijkheden vindt u in de app.

• Download de Steinel CAM app.

Systeemvereisten

• Wifi 4 / WPA2-encryptie Wifi-netwerk 2.4 GhZ / min. 2 Mbit/s Softwareversie Android 5.0 / iOS 11.0 of nieuwer
• Hetzelfde 2,4 GHz Wi-Fi-netwerk voor sensorschakelaar en smartphone of tablet.
• De wifi-router stelt de apparaten in staat om met elkaar te communiceren.
• Tijdens de configuratie geen verbinding met gasttoegang of repeater.

Apparaat configureren

Voeding aangesloten:

• Het apparaat start op.
• Statusled brandt rood.

Na het opstarten:

• Akoestisch signaal om de 4 seconden.
• Statusled knippert rood.
  • Open de Steinel CAM app.
  • Voer de netwerknaam en de netwerksleutel van de Wi-Fi-router in de Steinel CAM app in. Terwijl het apparaat en de Wi-Fi-router verbinding maken:
• Akoestisch signaal elke seconde.
• Statusled knippert snel groen.

Smartphone of tablet zijn verbonden met het apparaat:

• Signaal stopt met klinken.
• Statusled knippert langzaam groen.
  • Configureer het apparaat via de Steinel CAM app.

Gebruik

Alle functies worden geselecteerd en gebruikt via de Steinel CAM app.

Fabrieksinstellingen

• Tijdsinstelling: 1 minuut
• Schemerinstelling: daglichtmodus
• Basislichtniveau: 40%

Tijdsinstelling

De tijd (uitschakelvertraging) kan worden ingesteld op 1 minuut, 3 minuten, 10 minuten of 15 minuten. Elke gedetecteerde beweging reactiveert het licht.

Schemerinstelling

De helderheidsdrempel (schemering) kan traploos worden gevarieerd van ca. 10 tot 10.000 lux (daglichtbedrijf).

Basislichtniveau

• Het basislichtniveau zorgt voor constante verlichting die wordt ingeschakeld wanneer het niveau van het omgevingslicht onder de drempelwaarde voor het lichtniveau daalt. Het basislichtniveau kan traploos worden gevarieerd van een lichtopbrengst van 10% tot 40%.
• Het licht wordt op 100% vermogen gezet wanneer er beweging wordt gedetecteerd in de detectiezone. Het apparaat schakelt dan terug naar het basislichtniveau.

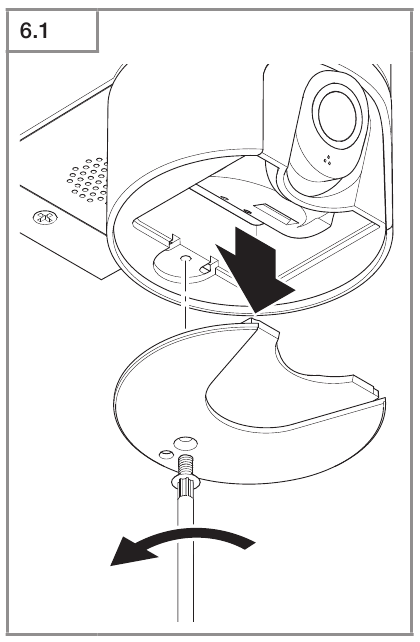

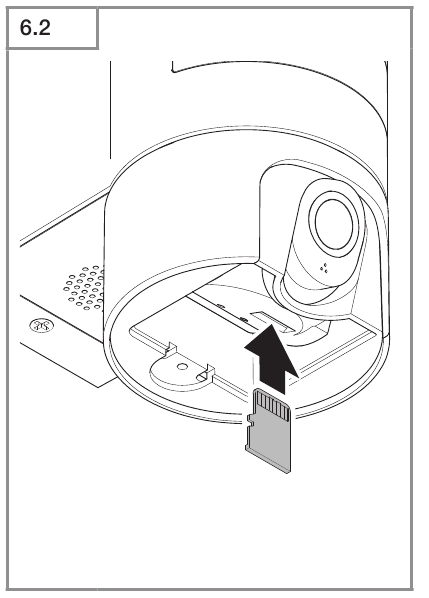

De geheugenkaart plaatsen

• Maak de borgschroef los en verwijder het deksel.

• Plaats de geheugenkaart.

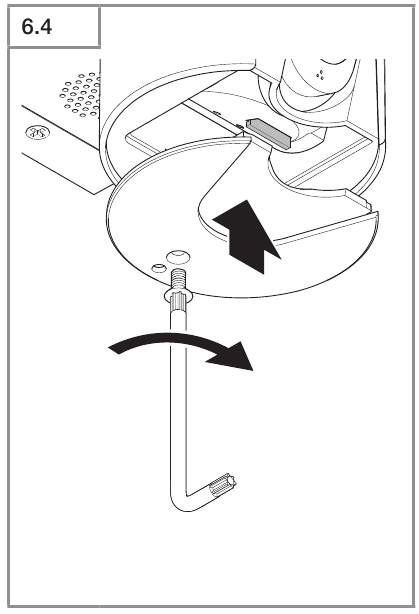

• Plaats het deksel en draai de borgschroef vast.

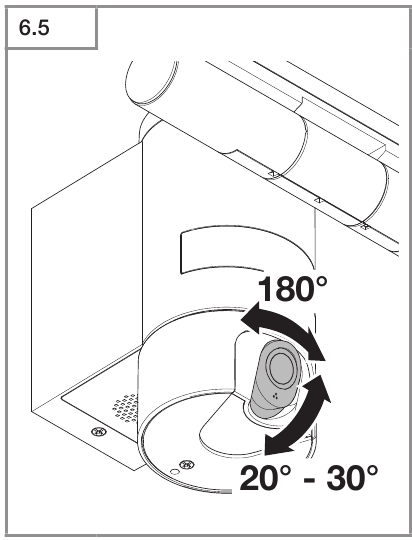

De camera richten

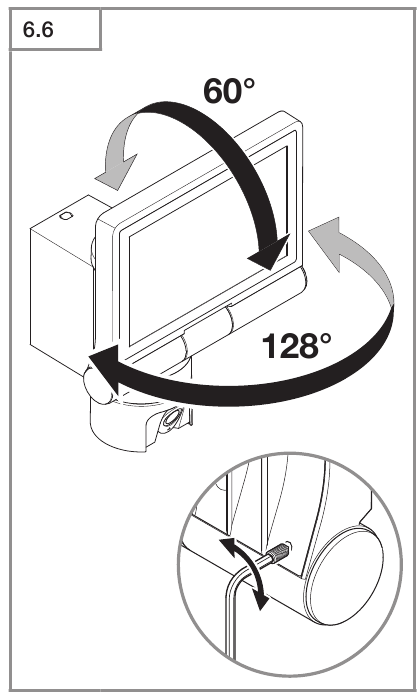

De schijnwerperkop richten

• Maak de stelschroeven los om de richting te wijzigen. Nadat u de richting hebt gewijzigd, zet u de schijnwerperkop vast met de stelschroeven. (Afb. 6.6)

De detectiezone aanpassen

Om onbedoelde activering of het richten op specifieke gevarenzones uit te sluiten, kan de detectiezone worden beperkt met filmomhulsels. De filmomhulsel wordt op de sensoreenheid geplakt.

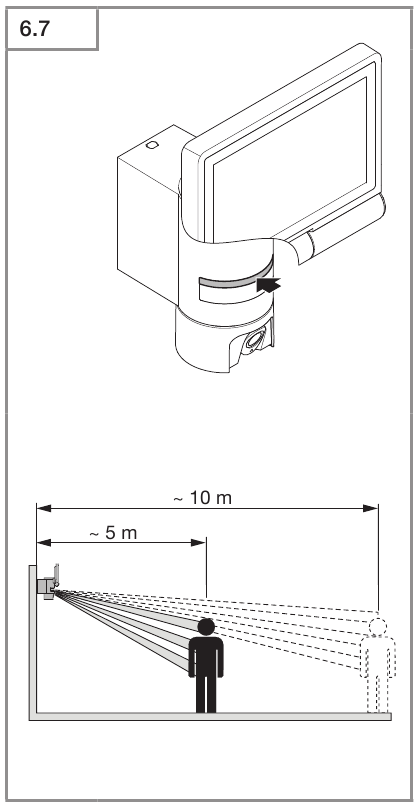

• Beperk de max. reikwijdte van de detectiezone met de bovenste filmomhulsel.

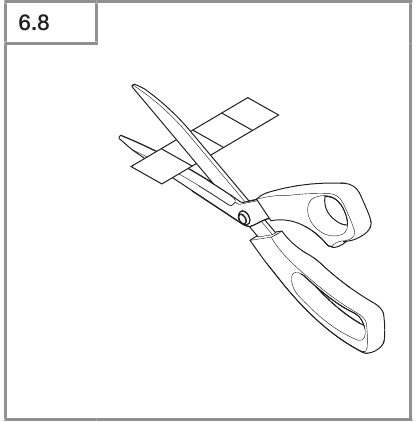

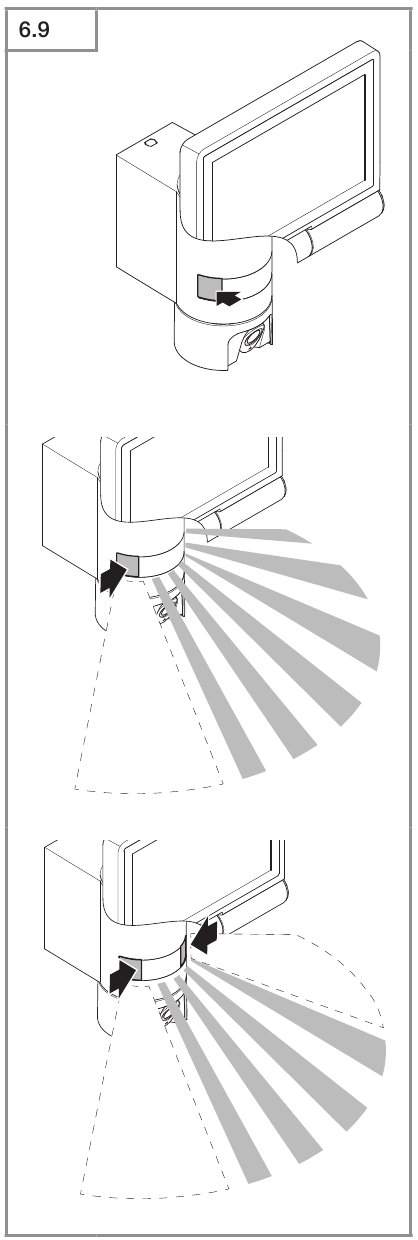

• De horizontale detectiezone beperken met filmomhulselsegmenten die op maat zijn gesneden.
• Eén segment dekt ongeveer 45°.


  • Selecteer voor de aanpassing de testmodus in de Steinel CAM app.

Fabrieksinstellingen herstellen

• Maak de borgschroef los en verwijder het deksel.(Afb. 6.1)

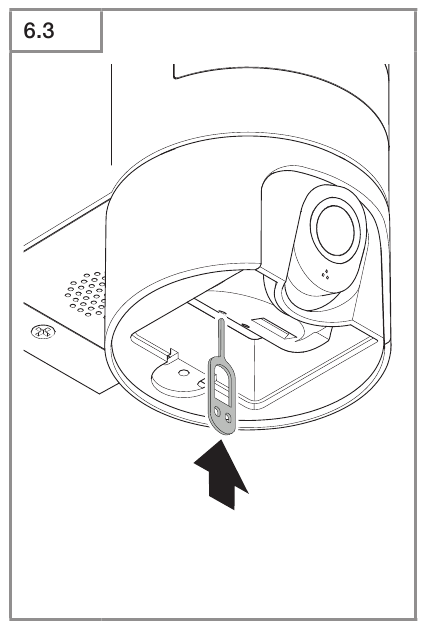

• Houd met de sleutel de resetknop ca. 7 seconden ingedrukt totdat het signaal klinkt.


Tijdens het resetten:

• Statusled brandt rood.

Na het resetten:

• Akoestisch signaal om de 4 seconden.
• Statusled knippert rood.
  • Open de Steinel CAM app.
  • Wis de camera in de Steinel CAM app.
  • Configureer het apparaat opnieuw. ➜"Apparaat configureren"
  • Plaats het deksel en draai de borgschroef vast.(Afb. 6.4)

Camerafunctie

• De camera filmt een reeks wanneer de sensor wordt geactiveerd.
• De gefilmde reeks wordt op de geheugenkaart opgeslagen en kan op elk moment worden opgevraagd.
• De opgenomen gegevens worden alleen op de geheugenkaart van het apparaat opgeslagen.
• Er kunnen maximaal twee smartphones of tablets tegelijkertijd met de camera worden verbonden.
• Er wordt een QR-code gegenereerd op de smartphone of tablet die kan worden gelezen door een andere smartphone of tablet.
• Zodra de sensor is geactiveerd, ontvangt de gebruiker een pushmelding via de Steinel CAM app.
  • Open de Steinel CAM app.
  • Gebruik het beeldscherm en het intercomsysteem.
    ➜ Meer informatie over de functies en instellingsmogelijkheden in de Steinel CAM app.

Reiniging en onderhoud

Gevaar door elektrische stroom.
Contact tussen water en onder spanning staande delen kan leiden tot een elektrische schok, brandwonden of de dood.

• De lamp mag niet nat worden gereinigd.

Risico op materiële schade!

Het gebruik van het verkeerde reinigingsmiddel kan de lamp beschadigen.

• Zorg ervoor dat het reinigingsmiddel het oppervlak niet beschadigt.
• Reinig de lamp met een zachte doek en een mild reinigingsmiddel.

Probleemoplossing

Apparaat schakelt niet in.

• Zekering niet ingeschakeld of defect.
  • Schakel de zekering in.
  • Vervang de defecte zekering.
• Draadbreuk.
  • Controleer de bedrading met een spanningstester.
• Kortsluiting in de voedingskabel.
  • Controleer de aansluitingen.
• Hoofdschakelaar uit.
  • •Schakel de hoofdschakelaar in.
• Verkeerde schemerinstelling geselecteerd.
  • Stel de drempelwaarde voor de helderheid opnieuw in.
• Detectiezone te klein.
  • Controleer de detectiezone.
• Defecte lichtbron.
  • De lichtbron kan niet worden vervangen. Vervang het hele apparaat.

Apparaat schakelt niet uit.

• Voortdurende beweging binnen de detectiezone.
  • Controleer de detectiezone.
  • Beperk indien nodig de detectiezone.
• Basislichtniveau geselecteerd.
  • Selecteer een programma zonder basislichtniveau.
• Handmatige override-functie geselecteerd.
  • Deactiveer de handmatige override-functie.

Apparaat schakelt in zonder identificeerbare beweging.

• Installeer de lamp op een niet-trillende plaats.
  • Monteer de behuizing veilig.
• Beweging vindt plaats, maar wordt niet door de waarnemer geïdentificeerd (bijv. beweging van een klein object in de directe omgeving van het licht).
  • Controleer de detectiezone.

Geen toegang tot het apparaat via de Steinel CAM app.

• Wi-Fi-router te ver van het apparaat verwijderd.
  • Gebruik een repeater.
• Wi-Fi-verbinding onderbroken (bijv. door muren)
  • Gebruik een repeater.

Smartphone/tablet kan niet met het apparaat worden verbonden

• Er is al een apparaat geconfigureerd.
  • Voer een reset uit.
  • Scan de QR-code van het verbonden eindapparaat.

Geen live beeldoverdracht.

• Apparaat te heet.
  • Deactiveer de handmatige override.
  • Laat het apparaat afkoelen.

Fabrieksgarantie

Fabrieksgarantie van
STEINEL GmbH, Dieselstrasse 80 84,
DE 33442 Herzebrock Clarholz,
Duitsland

De garantieperiode voor het STEINEL product dat u heeft gekocht, is 3 jaar (5 jaar voor producten uit de XLED home range), in elk geval vanaf de datum waarop het product is gekocht.

Claims indienen
Als u een garantieclaim wilt indienen, stuur dan uw product compleet en gefrankeerd met het originele aankoopbewijs, waarop de aankoopdatum en productaanduiding moeten staan, naar uw verkoper of rechtstreeks naar ons op
STEINEL (UK) Ltd. – 25 Manasty Road,
Axis Park, Orton Southgate, GB
Peterborough Cambs PE2 6UP
Verenigd Koninkrijk.
Om deze reden raden we u aan om uw aankoopbewijs op een veilige plaats te bewaren tot de garantieperiode is verstreken.

Juridische kennisgevingen

Privacy

De XLED CAM 1 SC is ontwikkeld voor gebruik buitenshuis. De wetgeving in uw land kan de observatie van gebieden buiten uw huis of eigendom beperken. Maak uzelf vertrouwd met de lokale wetgeving. Om de privacy van anderen te beschermen, installeert u de camera zo dat deze geen openbare plaatsen, wegen of het eigendom van uw buren kan filmen.

We raden u ook aan om familieleden, bezoekers en huishoudelijk personeel te informeren over de XLED CAM 1 SC en de functie ervan.

Veiligheid

Houd er rekening mee dat de Steinel CAM app u niet automatisch informeert als de XLED CAM 1 SC is geactiveerd in noodgevallen of bijvoorbeeld in geval van inbraak. Indien nodig moet u altijd een noodoproep plaatsen. STEINEL GmbH aanvaardt geen enkele aansprakelijkheid voor ontbrekende of onjuiste meldingen of filmsequenties.

Algemene veiligheidsmaatregelen

Het niet naleven van deze bedieningsinstructies levert gevaren op!
Deze instructies bevatten belangrijke informatie over het veilige gebruik van dit product. Er wordt bijzondere aandacht besteed aan mogelijke gevaren. Het niet naleven van deze informatie kan leiden tot de dood of ernstig letsel.

• Lees de instructies aandachtig door.
• Volg de veiligheidsadviezen op.
• Bewaar de instructies binnen handbereik.
  • Werken met elektrische stroom kan gevaarlijke situaties opleveren. Het aanraken van stroomvoerende delen kan leiden tot elektrische schokken, brandwonden of de dood.
  • Werkzaamheden aan de netspanning mogen alleen worden uitgevoerd door gekwalificeerd, geschoold personeel.
  • Nationale bedradingsvoorschriften en elektrische bedrijfsomstandigheden moeten worden nageleefd (bijv.DE: VDE 0100, AT: ÖVE ÖNORM E8001 1, CH: SEV 1000).
  • Gebruik alleen originele vervangingsonderdelen.
  • Reparaties moeten worden uitgevoerd door gespecialiseerde werkplaatsen.

Referenties

• Google Play
• ‎Steinel CAM 2 in de App Store

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download STEINEL XLED CAM 1 SC Handleiding

Beschikbare talen
