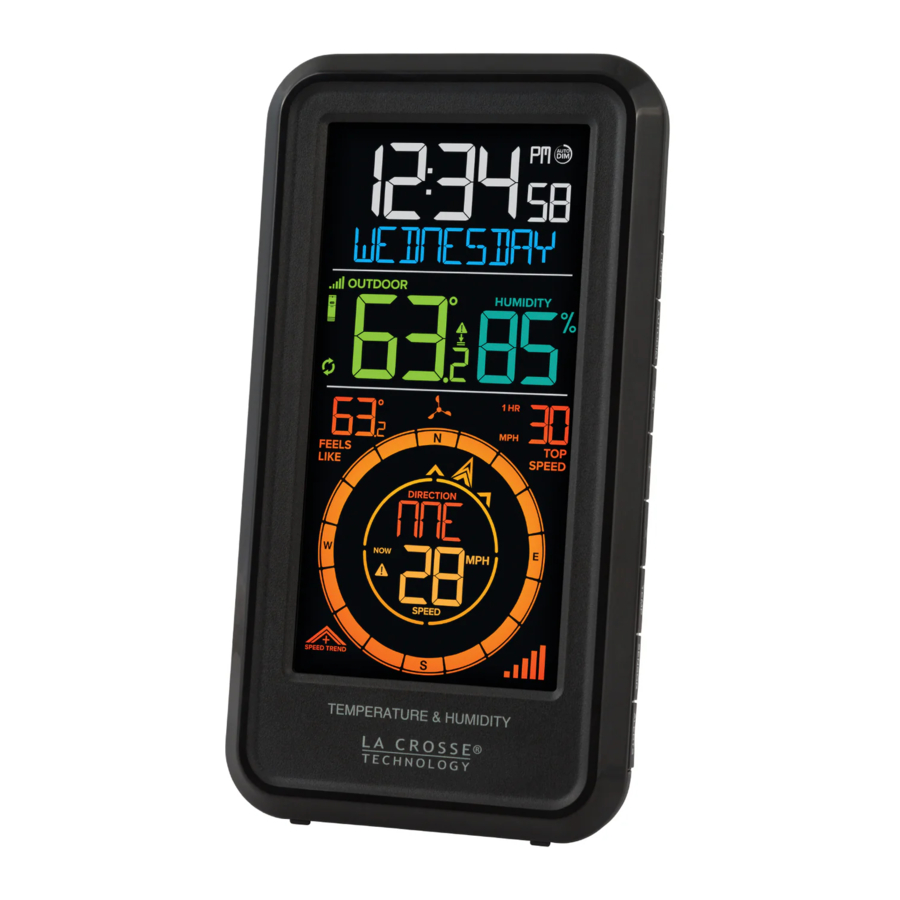

La Crosse Technology S81120 Handleiding

BASIS

Eerste installatie

Inschakelen

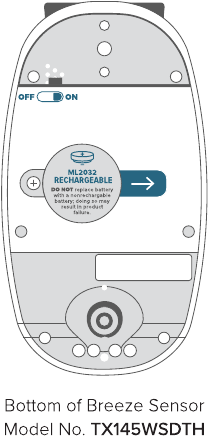

1. Verwijder het isolatielipje uit het batterijcompartiment van uw Breeze-sensor en zorg ervoor dat de aan/uit-schakelaar op ON staat.

2. Steek de 5V-voedingsadapter in een stopcontact en steek hem vervolgens in de voedingsaansluiting aan de achterkant van het station. Plaats vervolgens 2 AA-batterijen als back-up (optioneel).


Opmerking: Het kan tot 10 minuten duren voordat uw sensorgegevens op het scherm van uw station verschijnen.

Stationinstellingen

Wanneer het station voor het eerst wordt ingeschakeld, verschijnt er een begroeting op het LCD-scherm en gaat uw station vervolgens naar het instellingenmenu. Om het instellingenmenu na de eerste installatie te openen, houdt u de SET-knop aan de zijkant van uw station ingedrukt.

Volgorde van het instellingenmenu

• Begroeting
• Taal
• 12/24-uurs tijd
• Uur
• Minuten
• Jaar
• Maand/Datum
• Maand/Datum of Datum/Maand Volgorde
• Fahrenheit/Celsius
• Wind Snelheid Eenheden (MPH of KMH)
• Windrichting (Letters of Graden)
• Regen Eenheden (IN of MM)*

Gebruik de +/--knoppen aan de zijkant van het station om de waarden aan te passen.

Druk op de SET-knop om uw selectie te bevestigen en naar de volgende stap te gaan.

U kunt het instellingenmenu op elk gewenst moment verlaten door op de LIGHT-knop te drukken.

Opmerkingen: De weekdag wordt automatisch ingesteld nadat de jaar-, maand- en datuminstellingen zijn aangepast.
*Regenvalgegevens zijn alleen beschikbaar wanneer een compatibele regensensor is aangesloten.
Zie "Extra regensensor" voor meer informatie.

Knoppen

1. LIGHT
   Druk op om de achtergrondverlichting aan te passen. Houd ingedrukt om de Auto-Dim-instellingen te openen.
2. WIND
   Druk op om de windsnelheidsgeschiedenis te bekijken. Houd tijdens het bekijken de MINUS-knop ingedrukt om de geschiedenis af te lezen.
3. RAIN*
   Wanneer u Regen bekijkt, drukt u op RAIN om de regen geschiedenis maand, jaar enz. te bekijken. Houd RAIN ingedrukt om naar de Regensensor te zoeken.
   Houd RAIN en SET samen ingedrukt om terug te keren naar het tijdsdisplay.
4. SET
   Houd ingedrukt om het instellingenmenu te openen. Druk op om te schakelen tussen volledige weekdag of maand/datum/jaar.
5. PLUS (+)
   Druk op om te schakelen tussen temperatuur- en vochtigheidsmetingen binnen/buiten. Gebruik om waarden in het instellingenmenu aan te passen.
6. MINUS (-)
   Houd ingedrukt om de geschiedenis af te lezen. Gebruik om waarden in het instellingenmenu aan te passen. Houd ingedrukt om een extra TH-sensor te verwijderen.**
7. TEMP
   Druk op om HI/LO temperatuur- en vochtigheidsrecords te bekijken. Houd ingedrukt om naar een extra TH-sensor te zoeken.**
8. ALERTS
   Houd ingedrukt om de waarschuwingsinstellingen te openen. Gebruik tijdens het bekijken de +/--knoppen om een waarschuwing te activeren en de ALERTS-knop om te bevestigen en naar de volgende optie te gaan.

*Regenvalgegevens zijn alleen beschikbaar wanneer een compatibele regensensor is aangesloten.
Zie "Extra regensensor" voor meer informatie.
*"Extra temperatuur- en vochtigheidsgegevens zijn alleen beschikbaar wanneer een afzonderlijke TH-sensor is toegevoegd.
Zie "Extra temperatuur- en vochtigheidssensor" voor meer informatie.

LCD-scherm

De helderheid van het LCD-scherm aanpassen

Druk op de LIGHT-knop om de intensiteit van de achtergrondverlichting aan te passen. Er zijn 4 helderheidsniveaus, plus een uit-optie.

Auto-Dim-instellingen

Programmeer uw scherm om automatisch te dimmen tijdens vooraf geselecteerde tijden.

1. Houd de LIGHT-knop ingedrukt om het Auto-Dim-instellingenmenu te openen.
2. Druk op de +/--knoppen om de Auto-Dim-functie in of uit te schakelen. Druk op LIGHT om te bevestigen.
3. Druk op de +/--knoppen om het startuur aan te passen. Druk op LIGHT om te bevestigen.
4. Druk op de +/--knoppen om het stopuur aan te passen. Druk op LIGHT om te bevestigen en te verlaten.

Het pictogram verschijnt op het LCD-scherm wanneer de Auto-Dim-functie is geactiveerd.

Aangepaste kalenderweergave

Druk op de SET-knop om de volledige weekdag of maand/datum/jaar te selecteren.

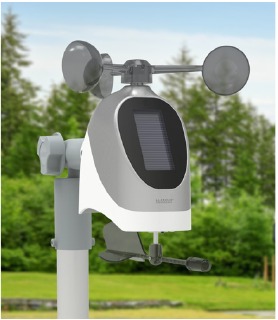

De Breeze-sensor positioneren

Voor nauwkeurige metingen

• Monteer de Breeze-sensor horizontaal en zorg ervoor dat hij waterpas staat.
• De sensor moet worden gemonteerd met de windcups bovenop.
• Uw Breeze-sensor moet het hoogste object in het gebied zijn om lagere windsnelheidswaarden te voorkomen.
• Om het gebruik van het zonnepaneel, de batterijduur en de windrichtingmetingen van de Breeze-sensor te optimaliseren, moet u ervoor zorgen dat de sensor is gemonteerd met het zonnepaneel recht naar het zuiden gericht.
• Zorg ervoor dat alle schroeven op de montagebeugel, windcups, windvaan en het batterijcompartiment goed vast zitten.
• Zorg ervoor dat de knop op de montagebeugel goed vastzit en in de gewenste configuratie blijft staan.

Vermijd gebieden die windstoten kunnen belemmeren, zoals bladeren, dakranden of bomen.

De Breeze-sensor moet het hoogste object in het gebied zijn. Een onbelemmerd dak is een ideale locatie.

De sensor kan op een paal worden gemonteerd, weg van objecten die onnauwkeurige metingen kunnen veroorzaken.

Ga voor meer sensorinformatie naar: www.lacrossetechnology.com/support

De bovenstaande illustraties zijn niet op schaal en zijn uitsluitend bedoeld ter informatie.

WIND

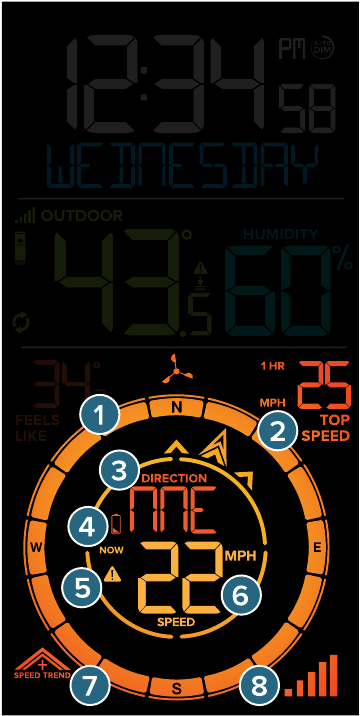

Uw windgegevens bekijken

1. COMPASROOS
   Geeft de windrichting weer met geanimeerde pijlen (16 richtingen in totaal)
2. TOP WINDSNELHEID
   De topsnelheid in de afgelopen 60 minuten
3. WIND RICHTING
   Kies tussen windrichtingen (letters) of graden in het instellingenmenu
4. PICTOGRAM BATTERIJ BIJNA LEEG
   Geeft aan of de sensorbatterij moet worden vervangen
5. WINDSNELHEIDSWAARSCHUWING
   Verschijnt als er een windsnelheidswaarschuwing is ingesteld en actief is
6. "NU" WINDSNELHEID
   De topsnelheid in de afgelopen 31 seconden
7. INDICATOR WINDSNELHEID TREND
   Geeft de windsnelheidstrends van de afgelopen 60 minuten weer
8. ONTVANGST INDICATOR
   Geeft aan of het station gegevens van de sensor ontvangt

Windsnelheidsrecords & waarschuwingen

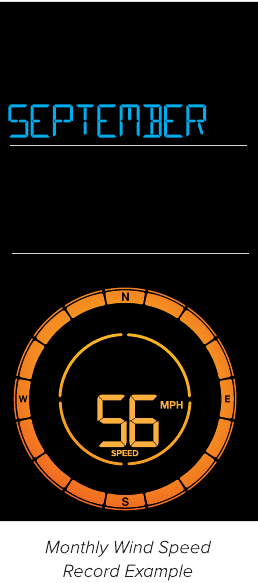

Windsnelheidsrecords bekijken

Druk op de WIND-knop om door windsnelheidsrecords te bladeren met tijd- en datumstempels. De windsnelheidsrecords omvatten: afgelopen 24 uur, 7 dagen, 1 maand en 1 jaar.

De windsnelheidswaarschuwing instellen

1. Houd de ALERTS-knop ingedrukt om het waarschuwingsinstellingenmenu te openen.
2. Gebruik de +/--knoppen om waarschuwingen in/uit te schakelen en om specifieke waarschuwingswaarden aan te passen. Druk op de ALERTS-knop om uw selectie te bevestigen.
3. Uw windsnelheidswaarschuwing is actief wanneer het -pictogram is ingeschakeld.

Windsnelheidswaarschuwing activeren/deactiveren

Het -pictogram verschijnt in de kompasroossectie van het LCD-scherm.

• De waarschuwing is standaard uitgeschakeld
• Wanneer de ingestelde waarschuwingswaarde is bereikt, piept het station en knippert het pictogram. Druk op een willekeurige knop om het waarschuwingsgeluid te stoppen.
• Het waarschuwingspictogram blijft knipperen totdat de huidige omstandigheden niet langer binnen het ingestelde waarschuwingsbereik liggen.

TEMPERATUUR & LUCHTVOCHTIGHEID

Uw temperatuur- en luchtvochtigheidsgegevens bekijken

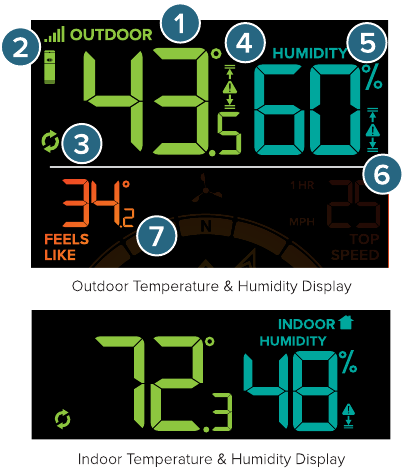

Binnen-/buitenmetingen

Als u zowel binnen- als buitengegevens wilt zien, drukt u op de knop PLUS (+) totdat het pictogram Cycle Mode verschijnt. Uw scherm wisselt nu automatisch tussen binnen- en buitengegevens.

1. BUITENTEMPERATUUR
   Huidige buitentemperatuur
2. TH SENSOR ONTVANGSTPICTOGRAM*
   Verschijnt als metingen worden geleverd door een extra TH-sensor
3. Cycle Mode Icon
   Geeft aan of de binnen-/buitengegevens zijn ingesteld om te cycleren
4. HI/LO BUITENTEMPERATUURWAARSCHUWINGEN
   Verschijnt als een temperatuurwaarschuwing is ingesteld en actief is
5. BUITEN LUCHTVOCHTIGHEID
   Huidige luchtvochtigheid buiten
6. HI/LO BUITEN LUCHTVOCHTIGHEIDSWAARSCHUWINGEN
   Verschijnt als een vochtigheidswaarschuwing is ingesteld en actief is
7. "VOELT ALS" TEMPERATUUR
   Gebaseerd op de huidige buitentemperatuur en windsnelheid (hitte-index & gevoelstemperatuur)

*Er moet een extra Thermo-Hygro (TH)-sensor zijn aangesloten om metingen te bekijken die los staan van uw Breeze Sensor.

Voelt als temperatuur

Deze meting geeft de gevoelstemperatuur of hitte-indexwaarden aan wanneer aan de voorwaarden is voldaan.

• Gevoelstemperatuur: Wanneer de temperatuur lager is dan 10 °C en er een aanhoudende windsnelheid van meer dan 8 km/u is.
• Hitte-index: Wanneer de temperatuur hoger is dan 26,6 °C
• Huidige temperatuur: Wanneer de temperatuur tussen 5 °C en 26 °C ligt, blijft de waarde hetzelfde als de buitenwaarde, ongeacht de luchtvochtigheid of windsnelheid.

Temperatuur- & luchtvochtigheidsrecords en -waarschuwingen

Records bekijken

Druk op de knop TEMP om door de temperatuur- en vochtigheidsrecords binnen/buiten te bladeren met tijd- en datumstempels.

Volgorde van records bekijken

• Hoge temperatuur buiten
• Lage temperatuur buiten
• Hoge luchtvochtigheid buiten
• Lage luchtvochtigheid buiten
• Hoge temperatuur binnen
• Lage temperatuur binnen
• Hoge luchtvochtigheid binnen
• Lage luchtvochtigheid binnen
• "Voelt als" hoge temperatuur
• "Voelt als" lage temperatuur
• Dauwpunt

Individuele temperatuur- en records resetten

1. Druk op de knop TEMP om de individuele temperatuur- & luchtvochtigheidswaarden te bekijken die u wilt resetten.
2. Houd vervolgens de knop MIN (-) ingedrukt.
3. Deze waarde is nu gereset naar uw huidige temperatuur- of luchtvochtigheidswaarde.

De temperatuur- & vochtigheidswaarschuwingen instellen

1. Houd de knop ALERTS ingedrukt om naar het menu Waarschuwingsinstellingen te gaan.
2. Gebruik de knoppen +/- om waarschuwingen in/uit te schakelen en om specifieke waarschuwingswaarden aan te passen. Druk op de knop ALERTS om uw selectie te bevestigen.
3. Uw waarschuwing is actief wanneer het pictogram (HI-waarschuwing) en/of het pictogram (LO-waarschuwing) aan staat.

De waarschuwingspictogrammen verschijnen op het temperatuur- & luchtvochtigheidsgedeelte van het LCD-scherm wanneer ze actief zijn.

• De waarschuwing is standaard uitgeschakeld
• Wanneer de ingeschakelde waarschuwingswaarde is bereikt, piept het station en knippert het pictogram. Druk op een willekeurige knop om het waarschuwingsgeluid te stoppen.
• Het waarschuwingspictogram blijft knipperen totdat de huidige omstandigheden niet langer binnen het ingestelde waarschuwingsbereik vallen.

EXTRA SENSOREN

Extra temperatuur- & luchtvochtigheidssensor

Als u het gevoel heeft dat de temperatuur- & luchtvochtigheid niet naar wens worden afgelezen door uw Breeze Sensor, kunt u een afzonderlijke Thermo-Hygro (TH)-sensor aan uw systeem toevoegen.

Koop uw extra sensor op (of scan de QR-code): www.lacrossetechnology.com/sensor-finder
Zoek naar compatibele sensoren met behulp van het modelnummer van het station (S81120).

Extra sensor TH instellen

1. Plaats 2 "AA"-batterijen in het batterijcompartiment van de sensor.
2. Druk op de knop MIN (-) op het station. De buiten temperatuur/luchtvochtigheidswaarden knipperen.
3. Houd de knop MIN (-) ingedrukt om de temperatuur- en luchtvochtigheidswaarden van de Breeze Sensor te verwijderen. Het station begint te zoeken naar de nieuwe TH-sensor.
4. Druk op de knop TX in het batterijcompartiment van de sensor om een signaal te verzenden. Zodra de verbinding tot stand is gebracht, verschijnt het TH Sensor Icon op het LCD-scherm.

Opmerking:
Uw station toont alleen temperatuur-/luchtvochtigheidswaarden van één sensor (de Breeze Sensor of een afzonderlijke TH-sensor). Als de metingen van een van de sensoren verloren gaan, kan uw station de metingen van de andere sensor zelf oppikken.

Verbinding verbroken

• Als de sensor om de een of andere reden de verbinding verliest, toont het station na 30 minuten geen verbinding.

• Het Sensor Reception Icon verdwijnt van het LCD-scherm en het station zoekt elk uur maximaal 3 minuten om de verbinding opnieuw tot stand te brengen.

• Streepjes worden weergegeven tijdens het zoeken naar de sensor en het pictogram knippert maximaal 3 minuten of totdat de sensor is aangesloten.
• Als er geen signaal wordt ontvangen, verdwijnt het pictogram. NO wordt opnieuw weergegeven in het sensorgebied.

Batterij bijna leeg

Het pictogram verschijnt wanneer de batterijen van de sensor moeten worden vervangen.

Extra regensensor

Dit station is ook compatibel met een extra regensensor.

Koop uw extra sensor op (of scan de QR-code): www.lacrossetechnology.com/sensor-finder
Zoek naar een compatibele regensensor met behulp van het modelnummer van het station (S81120).

Extra regensensor instellen

1. Plaats 2 "AA"-batterijen in het batterijcompartiment van de sensor.
2. Houd de knop RAIN op het station ingedrukt. NO verschijnt op het LCD-scherm. Houd de knop RAIN nogmaals ingedrukt om naar de regensensor te zoeken.
3. Wacht maximaal 5 minuten totdat het station het signaal ontvangt.

Uw regen gegevens bekijken

Uw regengegevens worden weergegeven in het tijdgedeelte van het LCD-scherm.

Houd de knop RAIN ingedrukt om regengegevens te bekijken.

Om terug te keren naar de tijdweergave, houdt u de knoppen RAIN en SET samen ingedrukt.

Regenvalrecords

Wanneer u uw regengegevens bekijkt, drukt u op de knop RAIN om verschillende regenvalrecords te bekijken.

1 UUR:
Vertegenwoordigt het afgelopen uur aan regenvalgegevens

7 DAGEN:
Doorlopend totaal van de laatste 7 opeenvolgende 24-uurs regenvalmetingen. Dit wordt elke dag om middernacht bijgewerkt

1 JAAR:
Huidige maand plus de afgelopen 11 maandelijkse totalen.

24 UUR:
Het geaccumuleerde totaal van de afgelopen 24 uur. Deze waarde wordt elk uur bijgewerkt. Geen totaal van middernacht tot middernacht.

1 MAAND:
Geaccumuleerd totaal gedefinieerd door de kalendermaand. Druk op de knop PLUS (+) om de afgelopen 1 individuele maandelijkse totalen te bekijken.

TOTAAL:
Totale regenval sinds de regensensor is ingesteld, of sinds de geschiedenis eerder is gereset.

Individuele regenvalrecords resetten

1. Druk op de knop RAIN om de individuele regenrecords te bekijken die u wilt resetten.
2. Houd vervolgens de knop MIN (-) ingedrukt totdat er streepjes op het LCD-scherm verschijnen.

Specificaties

STATIONSSPECIFICATIES (S81120)

• Binnentemperatuurbereik: 32°F tot 99°F (0°C tot 37°C)
• Luchtvochtigheidsbereik binnen: 10 tot 99% RV
• Stroomvereisten:
  • Primaire stroom: 5,0V AC-adapter (meegeleverd)
  • Batterijback-up: 2 "AA"-batterijen (apart verkrijgbaar)
• Afmetingen station: 3,77" L x 1,14" B x 7,01" H
  (9,6 cm L x 2,89 cm B x 17,82 cm H)
• LCD-helderheid: 4 intensiteitsniveaus + UIT
  (Programmeerbare Auto-Dim achtergrondverlichtingsoptie)
• Taalopties:
  Engels, Spaans, Frans en Duits
  (Vertaling beschikbaar voor menu's en kalender)

1. Dit product bevat een knoopcelbatterij.

2. Bij inslikken kan dit in slechts 2 uur ernstig letsel of de dood veroorzaken.
3. Roep onmiddellijk medische hulp in.

HOUD BATTERIJEN BUITEN BEREIK VAN KINDEREN

1.
   Inslikken kan in slechts 2 uur leiden tot ernstig letsel of de dood, als gevolg van chemische brandwonden en mogelijke perforatie van de slokdarm.
2. Als u vermoedt dat uw kind een knoopcelbatterij heeft ingeslikt of ingebracht, roep dan onmiddellijk dringende medische hulp in.
3. Onderzoek apparaten en zorg ervoor dat het batterijcompartiment correct is vastgemaakt, bijv. dat de schroef of andere mechanische bevestiging is vastgedraaid.
4. Niet gebruiken als het compartiment niet goed vastzit.
5. Gooi gebruikte knoopcelbatterijen onmiddellijk en veilig weg. Lege batterijen kunnen nog steeds gevaarlijk zijn
6. Vertel anderen over het risico dat verbonden is aan knoopcelbatterijen en hoe ze hun kinderen veilig kunnen houden.

SENSORSPECIFICATIES (TX145WSDTH)

• Windsnelheidsbereik: 0 tot 111 mph (0 tot 178 km/u)
• Graden van richting: 360° met 16 hoofdrichtingen
• Buitentemperatuurbereik: -20°F tot 140°F (-29°C tot 60°C)*
• Luchtvochtigheidsbereik buiten: 10 tot 99% RV
• Zendbereik: 330 voet (100 meter)
• Stroomvereisten: 1 oplaadbare ML 2032 knoopcelbatterij (meegeleverd)**
• Update-interval: elke 31 seconden*
• Afmetingen sensor:
  • Met beugel: 6,21" L x 12,28" B x 9,87" H
    (15,77 cm L x 31,19 cm B x 25,07 cm H)
  • Zonder beugel: 6,21" L x 8,25" B x 6,67" H
    (15,77 cm L x 20,96 cm B x 16,94 cm H)

*Let op: De Breeze Sensor werkt nauwkeurig bij temperaturen tot -40"F. Het zonnepaneel moet worden blootgesteld aan maximaal zonlicht en vrij zijn van sneeuw om de interne supercondensatorlading te behouden voor gebruik bij extreem koud weer. Het zendinterval kan automatisch worden verkort bij weinig zonlicht en extreme kou om de gebruiksduur te verlengen.

**Het gebruik van een niet-oplaadbare knoopcelbatterij kan de sensor mogelijk beschadigen. Zorg ervoor dat de vervangende batterij specifiek vermeldt dat het een ML2032 oplaadbare batterij is.

Garantie

Voor volledige garantiegegevens kunt u terecht op: www.lacrossetechnoloqv.com/support
La Crosse Technology, Ltd • 2830 S. 26^th Street • La Crosse, WI 54601

Problemen?

Wij zijn er om u te helpen.
Voor gedetailleerde productvideo's, handleidingen en meer, bezoekt u onze supportwebsite: www.lacrossetechnology.com/support
Zorg ervoor dat u het modelnummer van uw product bij de hand hebt (S81120)

Als u aanvullende ondersteuning nodig hebt, neem dan contact op met ons vriendelijke klantenserviceteam:
Online: bit.ly/contact_techsupport
Telefoonnummer: 1-855-605-6888
Vertegenwoordigers zijn beschikbaar van maandag tot en met vrijdag van 8:00 tot 18:00 uur CST

Fabrieksreset

Als u nog steeds problemen ondervindt, houdt u de knoppen LIGHT en ALERTS tegelijkertijd ingedrukt totdat het display piept.
Opmerking: alle waarschuwingen en geschiedenisrecords worden ook gereset.

Blijf in contact

Stel vragen, bekijk installatievideo's en geef feedback op onze sociale media.

Volg La Crosse Technology op Youtube, Facebook, Twitter en Instagram.

Referenties

• Sensorzoeker – La Crosse Technology

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download La Crosse Technology S81120 Handleiding

Beschikbare talen
