Xtool S1 Handleiding

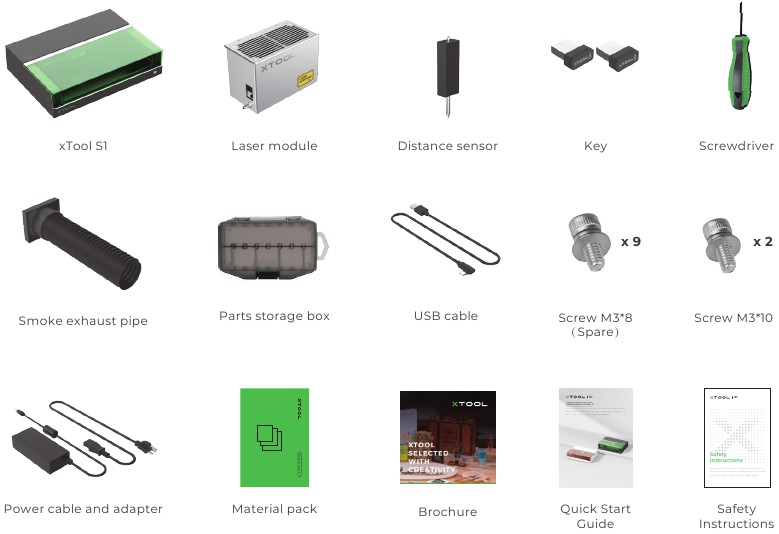

Lijst van items

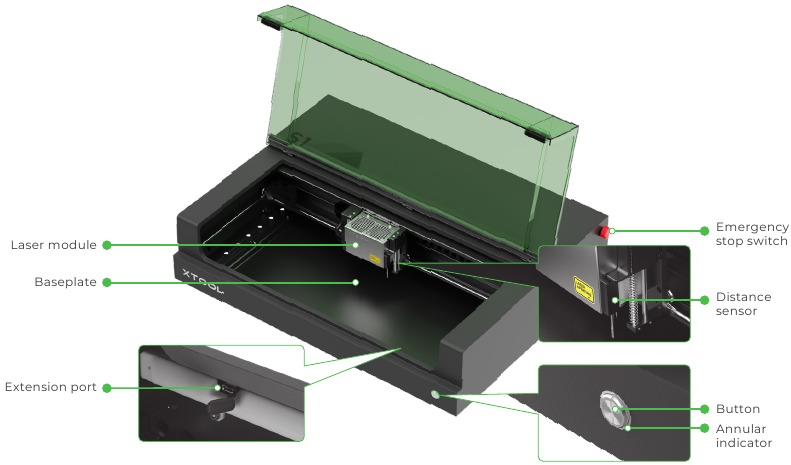

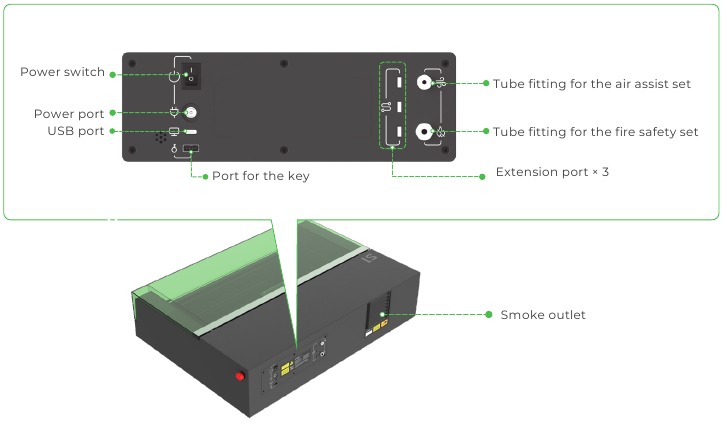

Maak kennis met je xTool S1

Voorbereidingen

Houd de volgende hulpmiddelen gereed:

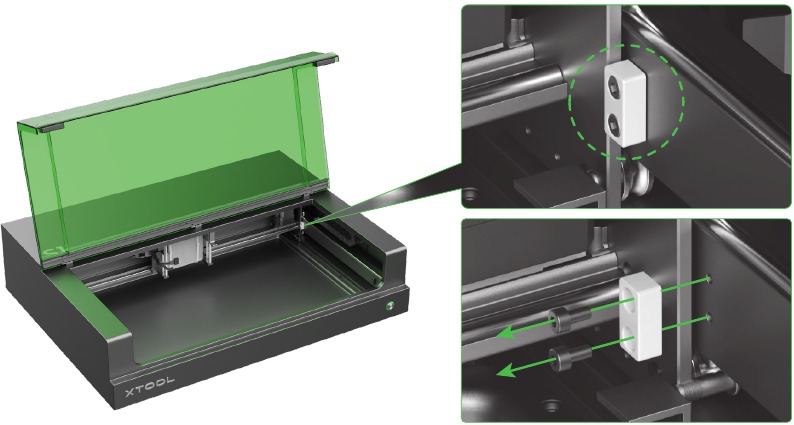

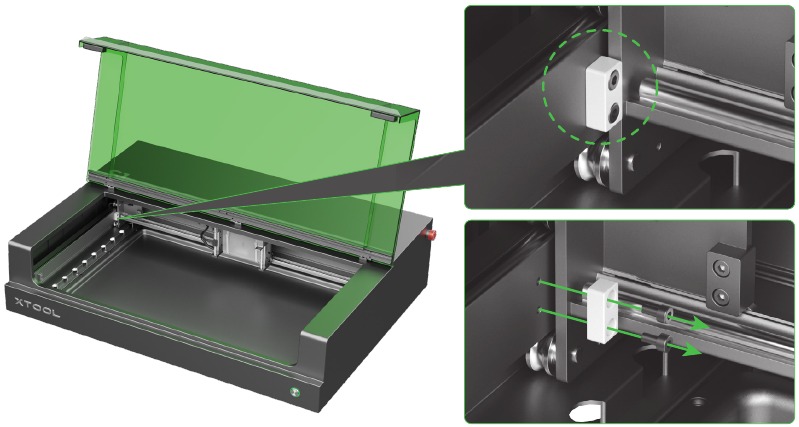

1. Verwijder de blokken die de x-as geleiderail bevestigen

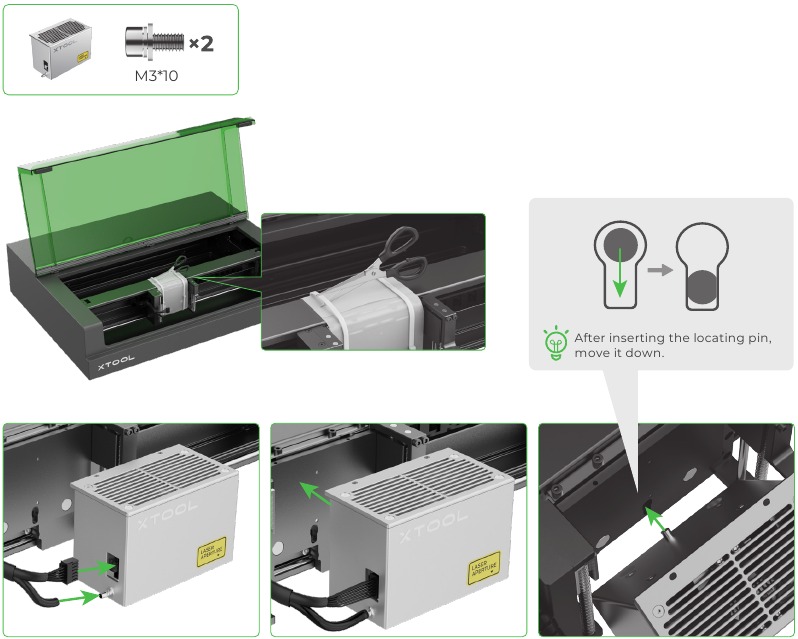

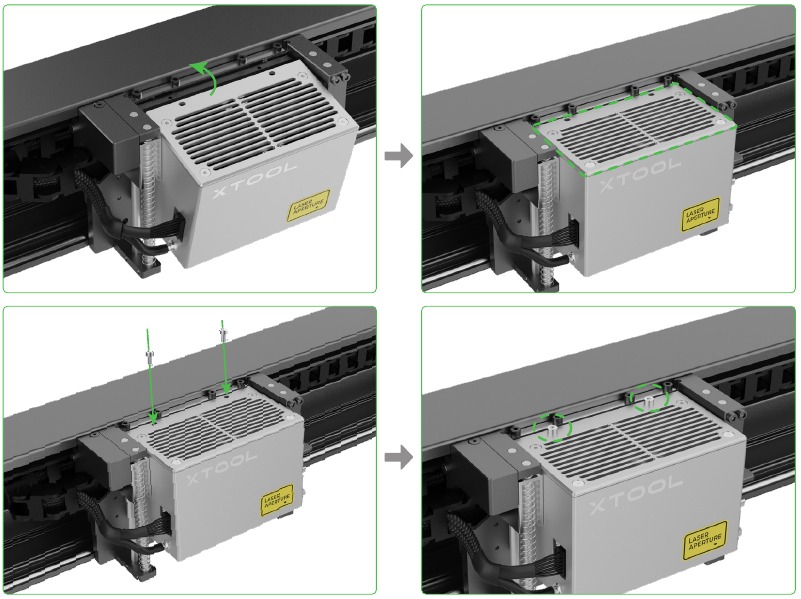

2. Installeer de lasermodule

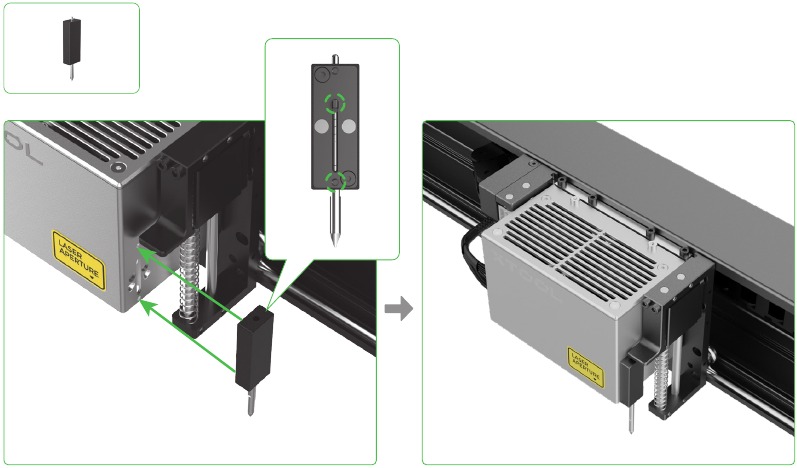

3. Installeer de afstandssensor

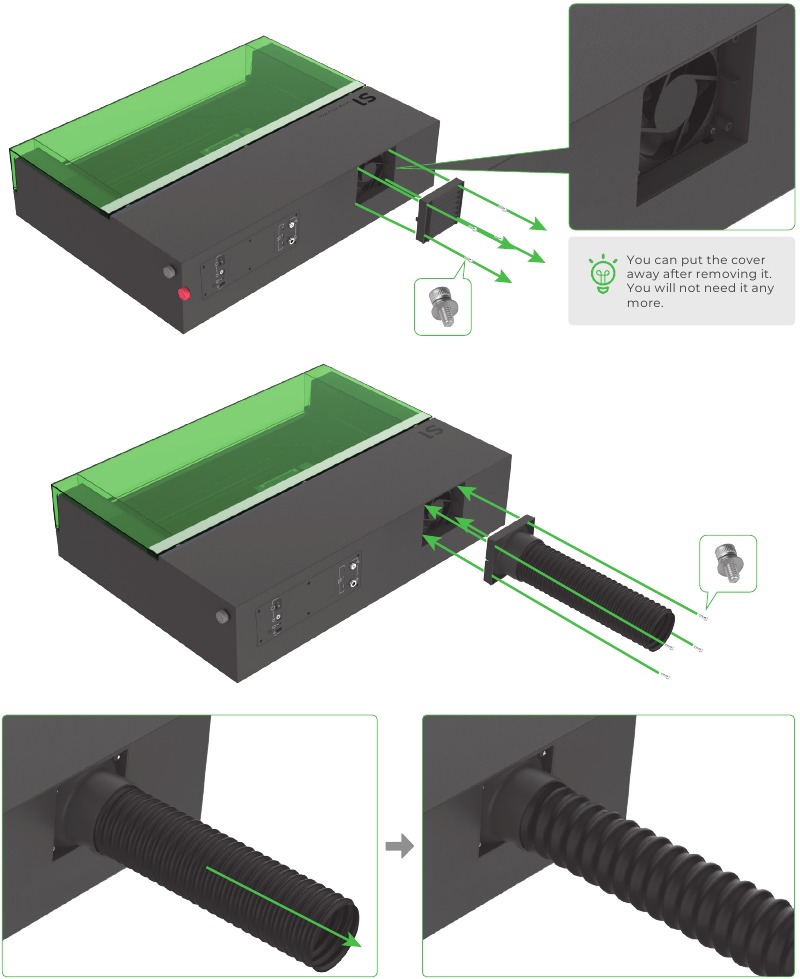

4. Installeer de rookafvoerpijp

   Er kunnen schadelijke rook en dampen ontstaan tijdens de laserbewerking. Daarom wordt u geadviseerd om de rookafvoerpijp te installeren en deze aan te sluiten op een zuiveraar of inline kanaalventilator, of om de uitlaat via een raam naar buiten te plaatsen.

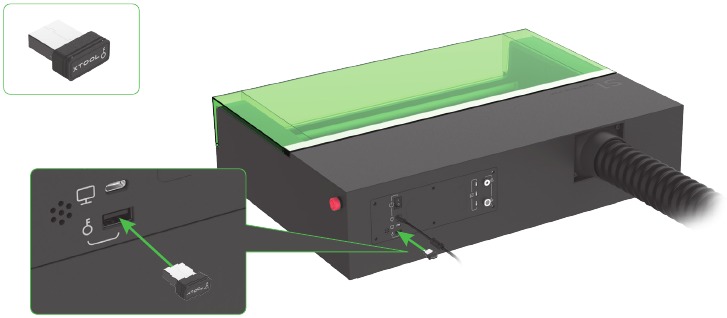

5. Steek de sleutel in het slot

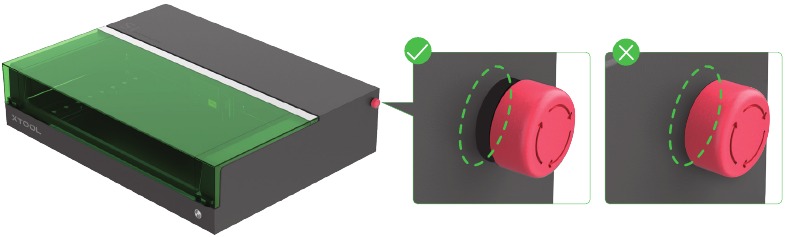

6. Controleer en zorg ervoor dat de noodstopknop niet is ingedrukt

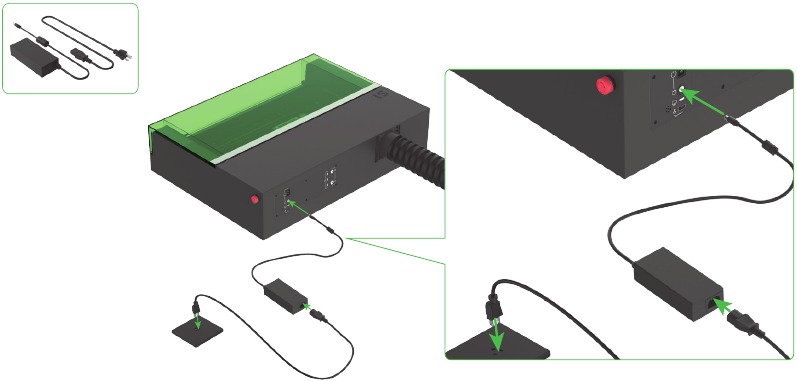

7. Sluit aan op een stroomvoorziening


Uw xTool S1 gebruiken

Voor computers

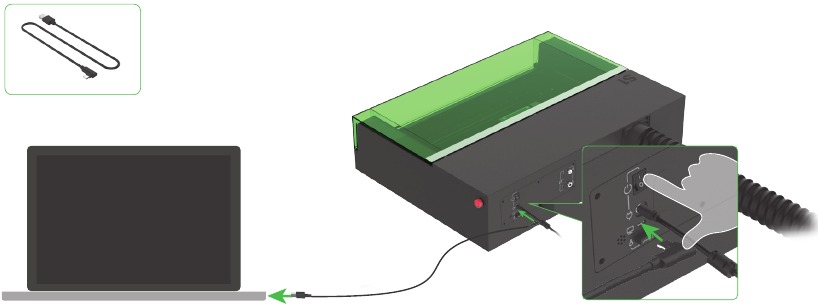

1. Sluit xTool S1 aan op een computer en schakel hem in.

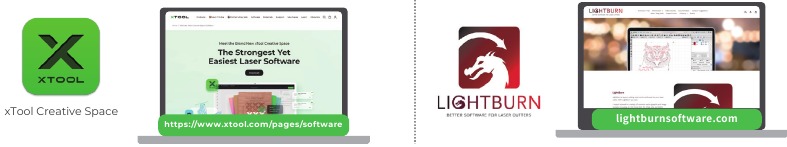

2. Download en installeer de gratis xTool Creative Space (XCS) of de betaalde software van derden LightBurn.


Voor meer informatie over het gebruik van de software om xTool S1 te bedienen voor materiaalverwerking, scant u de QR-code of gaat u naar https://support.xtool.com/product/24.

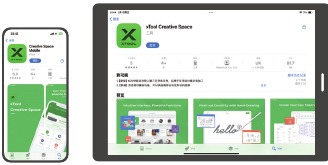

Voor mobiele apparaten

Scan de QR-code of zoek naar xTool Creative Space in Google Play of de App Store, of ga naar https://www.xtool.com/pages/software om de app te downloaden en te installeren.

Voor meer informatie over het gebruik van de software om xTool S1 te bedienen voor materiaalverwerking, scant u de QR-code of gaat u naar https://support.xtool.com/product/24.

Voorbeeldprojecten

Scan de QR-code om voorbeeldprojecten en tutorials te vinden.
https://support.xtool.com/article/1328

U kunt ook naar https://support.xtool.com/product/24 gaan en naar Try Some Projects gaan om voorbeeldprojecten en tutorials te bekijken.

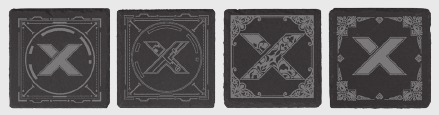

xTool S1 wordt geleverd met een materiaalpakket waarmee je aan de slag kunt met creëren.

De ringvormige indicator begrijpen

Zoemer	Ringvormige indicator	Machinestatus	Knopbediening
/	Effen wit	Stand-by	/
	Paars knipperend	Netwerkinstelling (apparaat is niet verbonden met de software)	Lang indrukken om het netwerk in te stellen
	Effen paars	Stand-by, verbonden met de software via wifi	/
	Langzaam wit knipperend	Starten	/
		Automatisch scherpstellen	Lang indrukken om automatisch scherpstellen te annuleren
		Gebogen oppervlak meten	Lang indrukken om het meten van het gebogen oppervlak te annuleren
		Framing	/
	Effen blauw	Materiaal lokaliseren	Kort indrukken om een hoekpunt te markeren; lang indrukken om het lokaliseren van het materiaal te annuleren
	Langzaam groen knipperend	Een taak uitvoeren	Kort indrukken om de verwerking te pauzeren; lang indrukken om de verwerking te annuleren
	Langzaam paars knipperend	Firmware bijwerken	/
	3 keer geel knipperend	Er treden TF-kaartuitzonderingen op	/
Eén keer zoemen	Effen blauw	Klaar voor framing	Kort indrukken om te beginnen met framing; lang indrukken om framing te annuleren
		Klaar om te werken	Kort indrukken om te beginnen met de verwerking; lang indrukken om de verwerking te annuleren
	Langzaam blauw knipperend	Taak gepauzeerd	Kort indrukken om de verwerking voort te zetten; lang indrukken om de verwerking te annuleren
	Rood knipperend	Er treden uitzonderingen op bij beweging	Kort indrukken om de waarschuwing te stoppen
	Geel knipperend	Het deksel is niet volledig gesloten tijdens bedrijf.	/
3 seconden zoemen	Geel knipperend	Er treden uitzonderingen op	Kort indrukken om de waarschuwing te stoppen
	Rood knipperend	Er treden uitzonderingen op bij wifi-communicatie	/
Blijven zoemen	Rood knipperend	Vlam gedetecteerd	Kort indrukken om de waarschuwing te stoppen

Kennis over onderdelen en accessoires

Toegangscontrolesleutel

Voor lasermachines is de sleutel een fysiek beveiligingsapparaat dat wordt gebruikt om de verwerkingstoegang te beheren. U moet deze in de machine steken om de verwerking en gerelateerde functies te ontgrendelen. U kunt deze verwijderen om te voorkomen dat anderen de machine zonder uw toestemming gebruiken.

• Bewaar de sleutel goed. Wanneer u de machine niet gebruikt, verwijdert u de sleutel en bewaart u deze op een veilige plaats om verlies of diefstal te voorkomen. Alleen geautoriseerde personen mogen de sleutel bezitten en gebruiken.
• Voer regelmatig controles uit. Controleer regelmatig de status van de sleutel. Als deze niet correct kan worden geplaatst, repareer of vervang deze dan onmiddellijk.
• Volg de bedieningsinstructies bij het gebruik van een lasermachine. Gebruik de sleutel om laserverwerkingsfuncties op het juiste moment te vergrendelen of ontgrendelen.

Noodstopknop

Noodstopknoppen zijn zeer belangrijke veiligheidsvoorzieningen in mechanische machines. Een noodstopknop onderbreekt de stroomtoevoer van een machine in een noodgeval en beschermt zo de operator en de machine.
Over het algemeen zijn het rode knoppen en sommige zijn mogelijk gelabeld met "STOP" (STOP) om operators te waarschuwen. Ze kunnen de vorm hebben van een paddenstoel of cilinder, en sommige kunnen worden geleverd met LED's om op te vallen.

Hoe te gebruiken

• Wanneer zich een noodgeval voordoet, drukt u de knop een tijdje hard in om de stroomtoevoer van de machine te onderbreken.
• Nadat het noodgeval voorbij is, draait u de knop ongeveer 45° met de klok mee om hem los te maken en start u de machine opnieuw.

Afzuigventilator

Het reinigen van de afzuigventilator kan:

• De koelefficiëntie behouden: Of de afzuigventilator schoon is, is van invloed op de rotatiesnelheid en het koeleffect. Als er te veel stof en vuil zich ophopen in de afzuigventilator, belemmeren ze de luchtstroom en verminderen ze de warmteafvoerefficiëntie, en kunnen ze er zelfs voor zorgen dat de laser oververhit raakt, wat de goede werking van de machine beïnvloedt.
• De systeemstabiliteit behouden: Het schoon en goed werkend houden van de afzuigventilator helpt de stabiliteit van het thermische beheersysteem in de lasermodule te behouden, waardoor wordt voorkomen dat de lasermodule verslechtert of defect raakt als gevolg van warmteafvoerproblemen.
• De levensduur verlengen: Het schoonhouden van de afzuigventilator voorkomt dat deze te snel beschadigd raakt. Stof en vuil kunnen ervoor zorgen dat de afzuigventilator ongelijkmatig draait, de slijtage toeneemt en de levensduur verkort.
  Als de afvoer van rook tijdens de verwerking vertraagt, heeft de afzuigventilator mogelijk te veel stof verzameld. U moet deze onmiddellijk reinigen.

Reinigingsstappen

1. Schakel de machine uit en verwijder de jaloezie of rookafvoerleiding van de machine.
2. Reinig de afzuigventilator met een tissue of wattenstaafje bevochtigd met schoon water of alcohol.
3. Installeer de jaloezie of rookafvoerleiding terug op de machine. Anders kunnen laserstralen ontsnappen en kunnen uw handen gewond raken als u de ventilator aanraakt.

Laserveiligheidsbril

Laserveiligheidsbrillen zijn ontworpen om laserbeschadiging aan de ogen te voorkomen of te minimaliseren. Laserstralen hebben een hoge energie. Menselijke ogen zijn erg gevoelig voor laserstralen, vooral het netvlies en andere weefsels. Ze kunnen laserstralen van verschillende golflengten absorberen. Daarom is de beschadigingsdrempel van laserstralen voor oogweefsels veel lager dan voor andere organen, en is het maculagebied van de ogen bijzonder gevoelig.
Met een speciaal optisch ontwerp kan een laserveiligheidsbril laserstralen reflecteren of absorberen, waardoor directe blootstelling van de ogen aan laserstralen wordt voorkomen, en zo laserbeschadiging aan de ogen wordt voorkomen of geminimaliseerd.
Houd er rekening mee dat u, zelfs met de veiligheidsbril, niet rechtstreeks in laserstralen moet kijken. Rechtstreeks in laserstralen kijken kan onomkeerbare en permanente oogbeschadiging veroorzaken.
Sommige lasermachines zijn uitgerust met beschermende behuizingen en vergrendelingsapparaten om te voldoen aan de normen van Klasse 1 lasermachines, die zonder veiligheidsbril kunnen worden gebruikt. Voor Klasse 4 lasermachines moet u een laserveiligheidsbril dragen en andere veiligheidsinstructies volgen.

Luchtondersteuningsset

Een luchtondersteuningsset zuigt lucht aan en blaast deze via een luchtslang in een lasermachine. De luchtstroom kan worden aangepast. Over het algemeen wordt een kleine luchtstroom gebruikt om het verwerkingsgebied te reinigen en het verwerkte materiaalgedeelte te koelen tijdens lasergravure, en wordt een grote luchtstroom gebruikt bij het lasersnijden, niet alleen voor reiniging en koeling, maar ook voor rookafvoer en het wegblazen van resten. Voor betere verwerkingsresultaten wordt u geadviseerd om een luchtondersteuningsset te gebruiken. U kunt naar https://www.xtool.com/ gaan om er een te kopen.

• Het verwerkingsgebied reinigen
  Wanneer een laserstraal met hoge energiedichtheid op een materiaal valt, kunnen er rook, stof en vuil ontstaan. De luchtstroom die door de luchtondersteuningsset wordt gegenereerd, kan deze verspreiden om het verwerkingsgebied schoon te houden en zo de verwerkingsefficiëntie en verwerkingsresultaten te verbeteren.
• Het verwerkte materiaalgedeelte koelen
  Wanneer een laserstraal met hoge energiedichtheid op een materiaal valt, stijgt de temperatuur van het verwerkte materiaalgedeelte snel. Het materiaal kan vervormen, smelten, barsten ontwikkelen of verschroeien. De luchtstroom die door de luchtondersteuningsset wordt gegenereerd, kan een deel van de warmte wegblazen om materiaalschade te voorkomen en zo de verwerkingsstabiliteit, precisie en resultaten te verbeteren.
• Rookafvoer vergemakkelijken
  Tijdens het lasersnijden van bepaalde materialen kan er schadelijke rook of dampen ontstaan. De grote luchtstroom die door de luchtondersteuningsset wordt gegenereerd, helpt om deze uit de machine af te voeren, waardoor de werkruimte veilig blijft.
• Resten wegblazen
  Tijdens het lasersnijden van dikke of harde materialen kan de grote luchtstroom die door de luchtondersteuningsset wordt gegenereerd, resten in de snijopening wegblazen, waardoor de sneden gladder en preciezer worden.

Lensbeschermer

Laserverwerking produceert vaak een grote hoeveelheid rook, waardoor de lensbeschermer vuil kan worden of de nozzle kan blokkeren. Als u de lasermodule niet tijdig reinigt, kan het laservermogen worden verminderd en de lasermodule kan worden beschadigd.

Onderhoud

• Vermijd krassen. Het oppervlak van de lensbeschermer is fragiel en kan gemakkelijk bekrast raken. Wees zeer voorzichtig bij het installeren, vervangen of reinigen van de lensbeschermer en vermijd dat scherpe voorwerpen in contact komen met de beschermer.
• Let op de werkomgeving. Slechte omgevingsomstandigheden kunnen de veroudering en beschadiging van de lensbeschermer versnellen. Houd daarom de binnenkant van de machine droog zonder stof en corrosief gas en zorg ervoor dat de afzuigventilator goed werkt.
• Controleer regelmatig de status ervan. Zorg ervoor dat de lensbeschermer stevig op zijn plaats is geïnstalleerd. Als deze los zit of is verplaatst, past u deze onmiddellijk aan en bevestigt u deze.
• Reinig deze regelmatig. De lensbeschermer kan stof, vuil of andere onzuiverheden verzamelen die de laserdoorlatingssnelheid verminderen. U moet deze regelmatig reinigen.
• Vervang deze regelmatig. Overmatige slijtage kan de doorlatingssnelheid van de lensbeschermer verminderen of zelfs machinefouten veroorzaken. U moet deze regelmatig vervangen op basis van het gebruik van de machine en de slijtage van de lensbeschermer.

Reiniging

Houd het volgende klaar: Reinigingsmiddel (alcohol, watervrije aceton, enz.), reinigingsgereedschap (pluisvrije doek, gespecialiseerde veegdoek, enz.)

Stappen

1. Schakel de machine uit en verwijder de lasermodule van de machine.
2. Verwijder de nozzle van de lasermodule.
3. Reinig de lensbeschermer en nozzle in volgorde met een pluisvrije doek bevochtigd met alcohol.

Frequentie

• 10 W lasermodule: reinig deze na elke 4 uur verwerking
• 20 W lasermodule: reinig deze na elke 4 uur verwerking
• 40 W lasermodule: reinig deze na elke 1 uur verwerking

Met de luchtondersteuningsset kunt u de lasermodule minder vaak reinigen.
