Xtool P2 Handleiding

Overzicht

Let op: Accessoires worden niet meegeleverd met de machine en moeten apart worden aangeschaft.

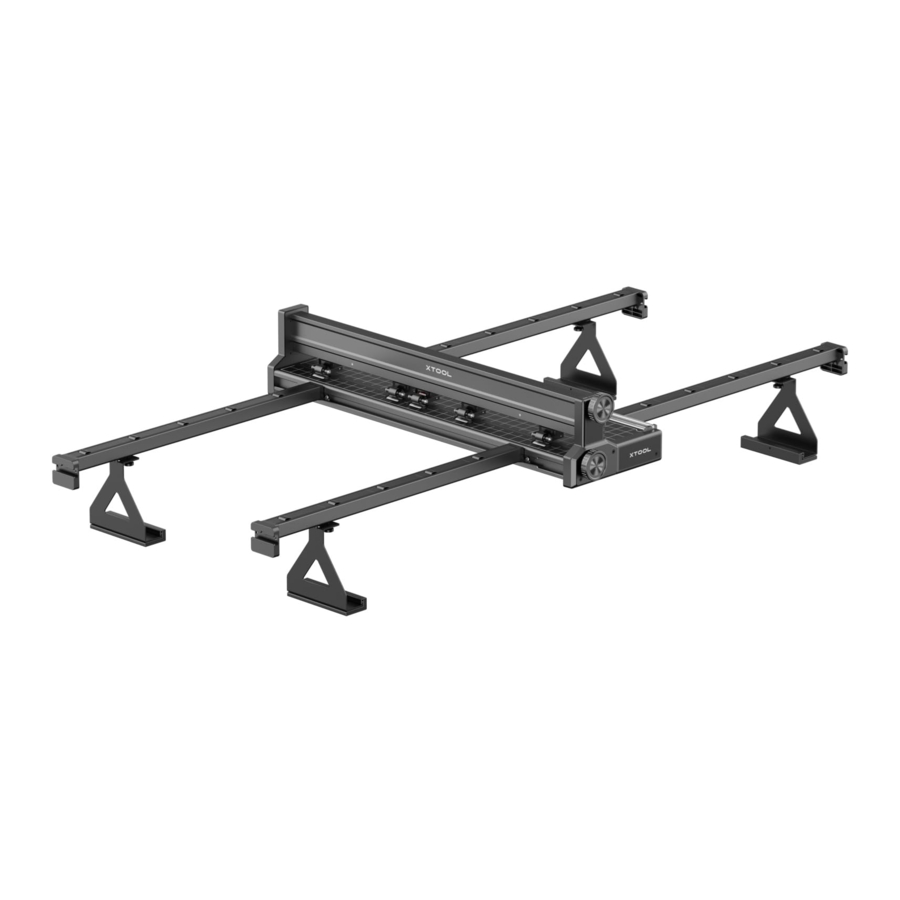

De xTool-transportband is ontworpen voor xTool-laserbewerkingsmachines om materialen in transportmodus aan te voeren, waardoor de machines materialen kunnen verwerken die te lang zijn. Met de xTool-transportband kunt u grotere en coolere werken maken.

Specificatie

Lijst met items

Transportband	Transportbandrail
Verhoger transportbandrail	Blok verhoger transportbandrail
Motorkabelklem	Niveauadapter
Materiaal aandrukstang	Kabelbinder
Kabelbinderhouder	Schroef M4*20
Schroef M3*8	Schroef M4*12
Inbussleutel	Gebruikershandleiding

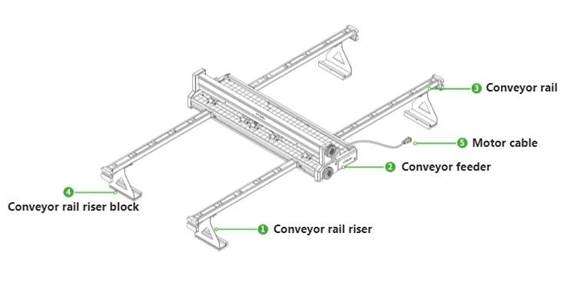

Maak kennis met uw transportband

Monteer de transportbandinvoer

Tips: Het wordt aanbevolen om - Tips voor het gebruik van het product te lezen voordat u het product gebruikt.

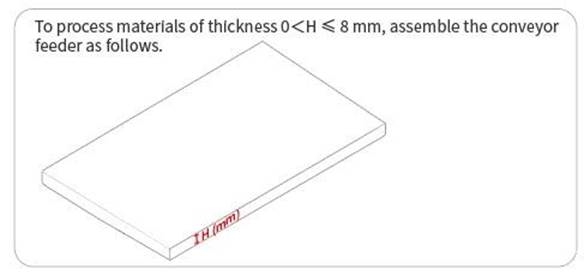

Voor materialen met een dikte van 0

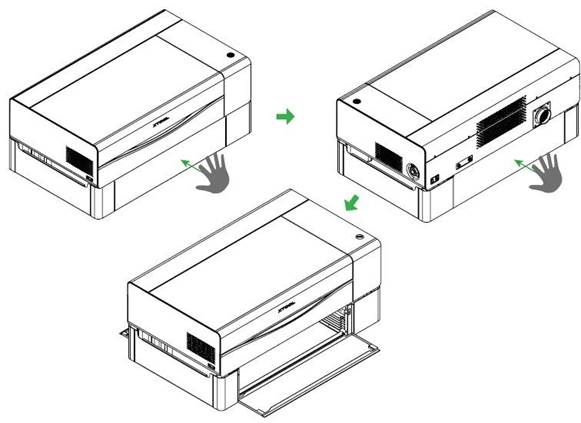

1. Druk op de voor- en achterdeurpanelen van de xTool P2 en open deze.

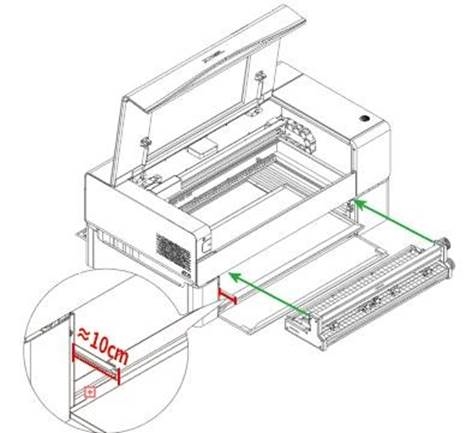

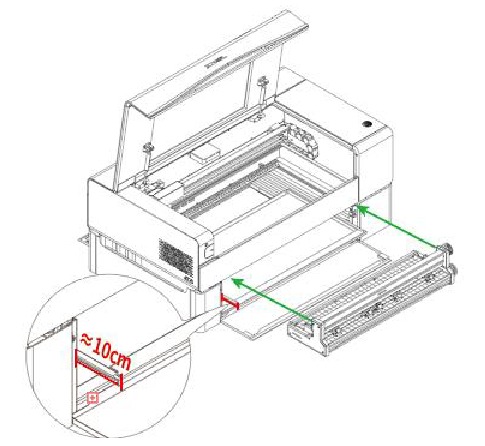

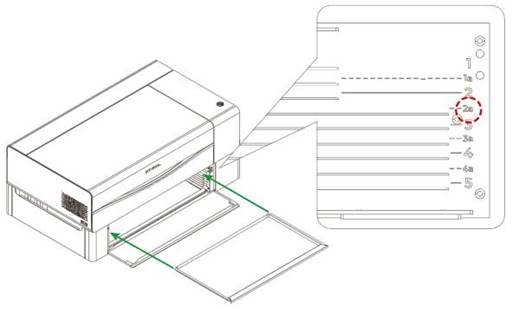

2. Plaats de basisplaat van de xTool P2 op niveau 2a om te helpen bij het monteren van de transportbandinvoer.

   Tips: Plaats de basisplaat NIET volledig in de xTool P2. U moet een afstand van 10 cm bewaren vanaf de linker voorkant van de stijgbuis.

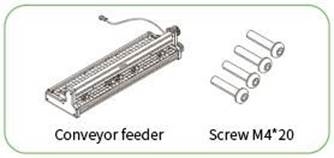

3. Bereid de schroeven M4*20 voor.

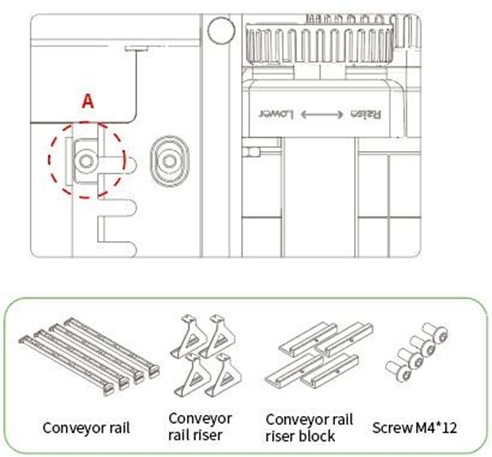

   Plaats de transportbandinvoer op de basisplaat van de xTool P2. Draai eerst schroef A vast, maar draai deze niet volledig vast.

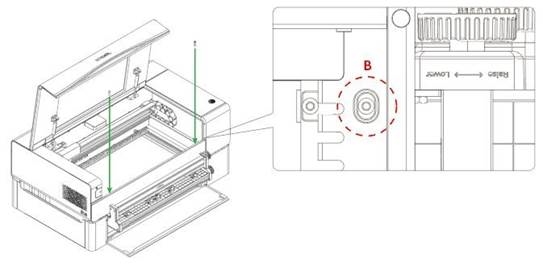

4. Draai schroef B vast.

5. Draai schroef A volledig vast.

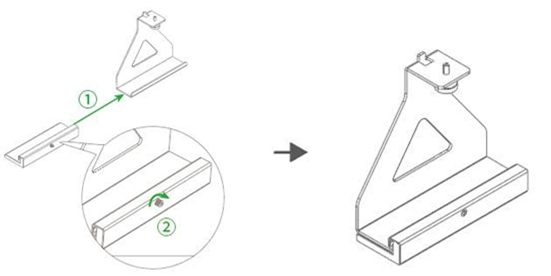

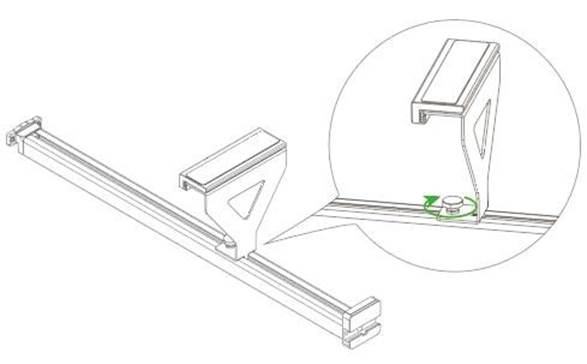

6. Plaats het transportbandrailblok aan de onderkant van de transportbandrailstijgbuis en draai de schroef met de klok mee vast.

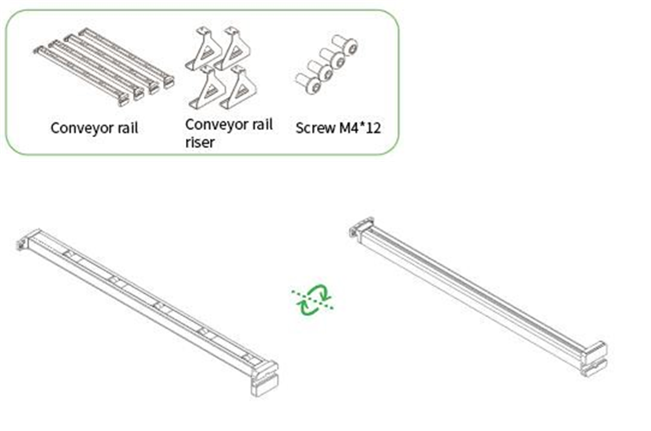

7. Draai de transportbandrail om.

8. Plaats de transportbandrailstijgbuis op het achterste gedeelte (op het vierde gedeelte van de transportbandrail) van de transportbandrail.

9. Bepaal de positie van de stijgbuis op de transportbandrail en draai de schroef op de stijgbuis vast.

10. Plaats de andere railstijgbuizen en hun blokken op dezelfde manier op de andere twee transportbandrails.

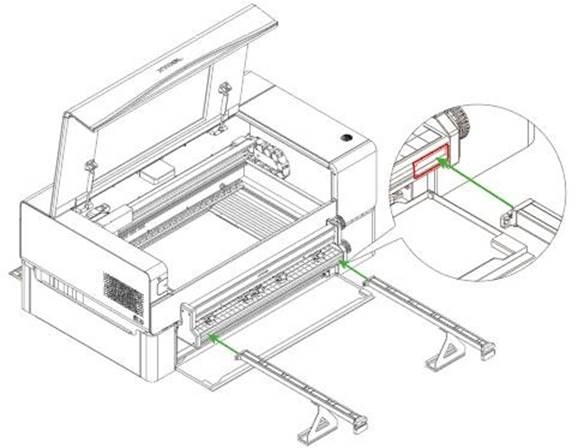

11. Plaats twee transportbandrails in de groef van de transportbandinvoer.

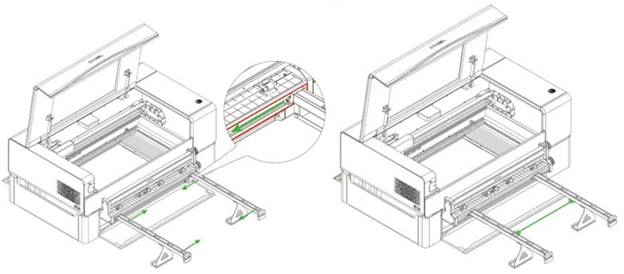

12. Schuif de transportbandrails naar links en rechts, afhankelijk van de breedte van het te verwerken materiaal.

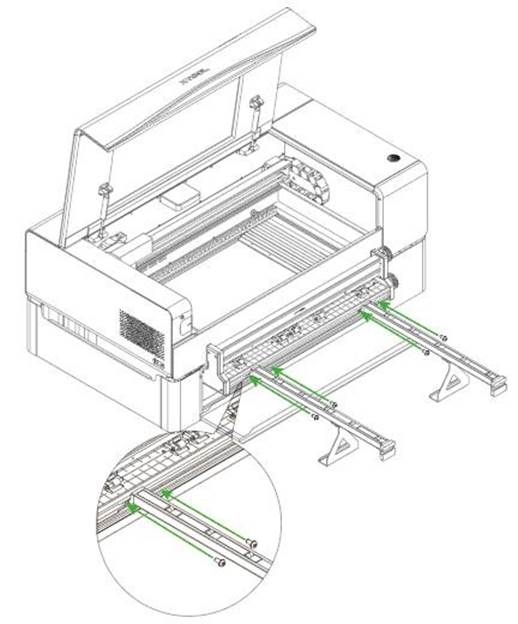

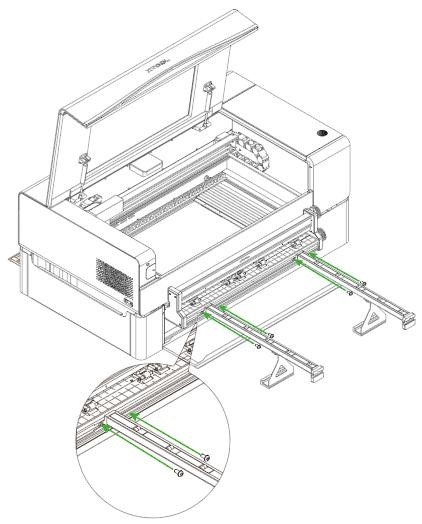

13. Bepaal de positie van de transportbandrails en draai vier schroeven (M4*12) aan de transportbandinvoer vast.

14. Verwijder de tape om de kabelbinderhouder op de achterkant van de xTool P2 te plakken (rechterkant van de rookafvoerpijp).


15. Steek de kabelbinder in de kabelbinderhouder.

16. Plaats de rookafvoerpijp met de kabelbinderhouder en zorg ervoor dat deze de transportbandrails niet blokkeert.

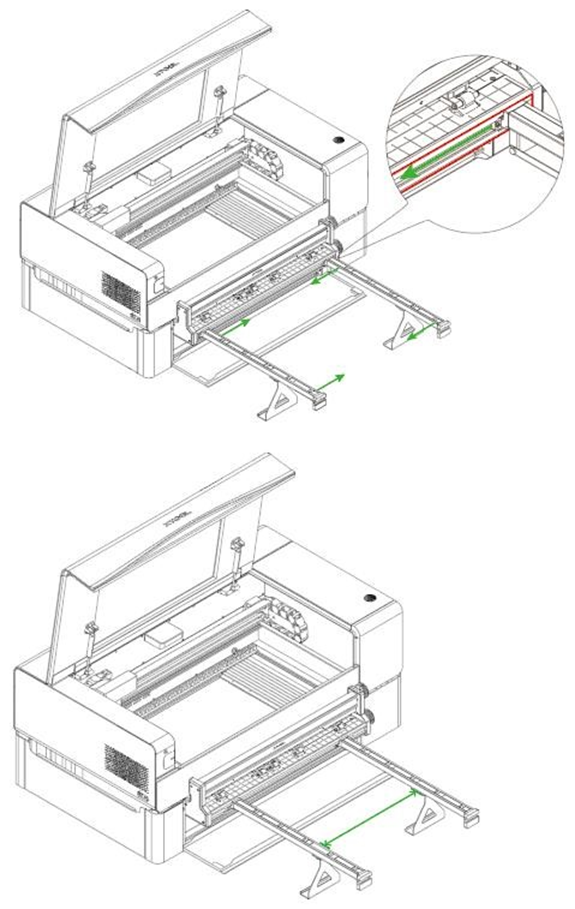

17. Plaats de andere twee transportbandrails aan de andere kant van de transportbandinvoer.

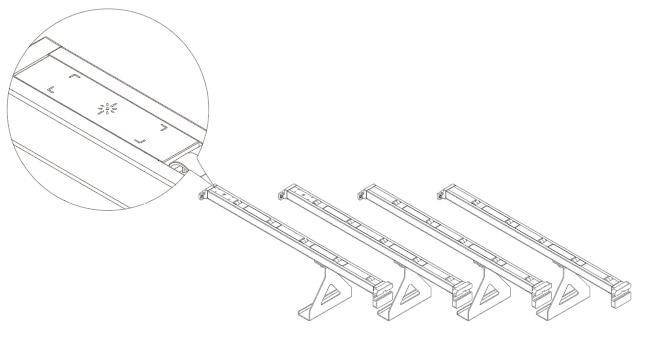

    Opmerking: Plaats de transportbandrails met markeringen aan deze kant, anders kunnen ze beschadigd raken door de verkeerde positie.

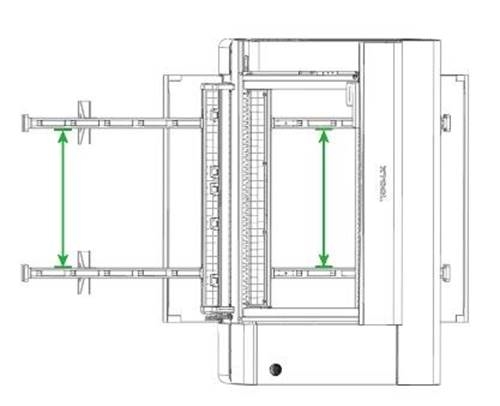

    Tips: Zorg ervoor dat de breedte tussen de rails aan zowel de linker- als de rechterkant van de transportbandinvoer hetzelfde is.

18. De montage is voltooid!

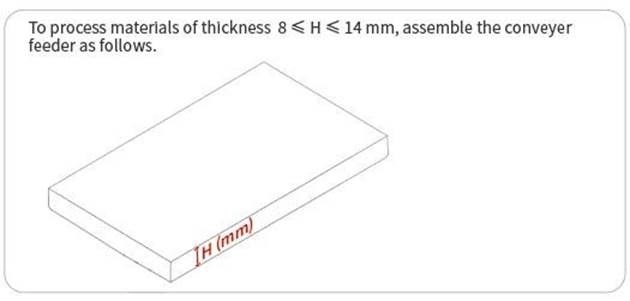

Voor materialen met een dikte van 8 ≤ H ≤ 14 mm

1. Druk op het voor- en achterdeurpaneel van de xTool P2 en open deze.

2. Plaats de basisplaat van de xTool P2 op niveau 2a om te helpen bij het monteren van de transportbandinvoer.

   Tips: Plaats de basisplaat NIET volledig in de xTool P2. U moet een afstand van 10 cm bewaren vanaf de linker voorkant van de stijgbuis.

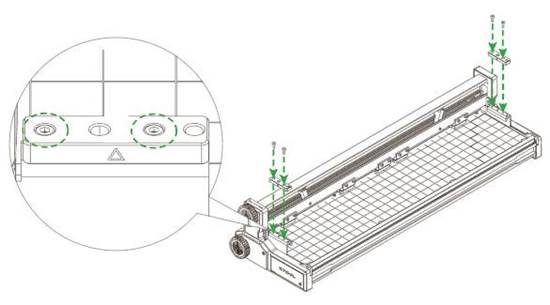

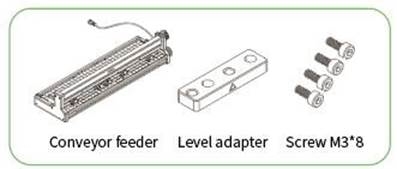

3. Monteer de niveauadapter en schroeven op de transportbandinvoer en draai de schroeven met de klok mee vast.

   Plaats de schroef op het eerste en derde gat (vanaf links geteld) van de niveauadapter.

4. Bereid de schroef M4*20 voor.

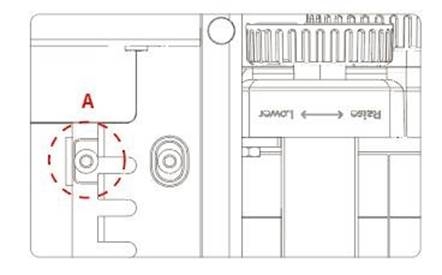

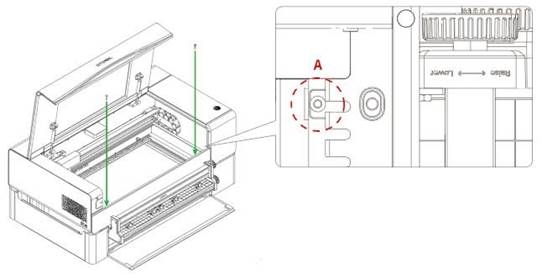

   Plaats de transportbandinvoer op de basisplaat van de xTool P2. Draai eerst schroef A vast, maar draai deze niet volledig vast.

5. Draai schroef B vast.

6. Draai schroef A volledig vast.

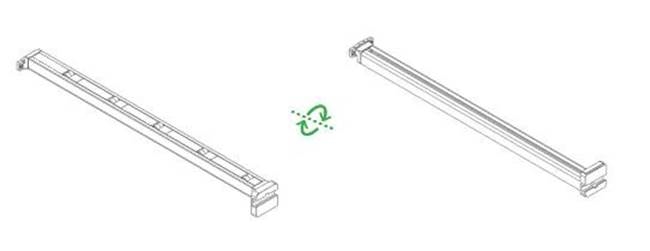

7. Draai de transportbandrail om.

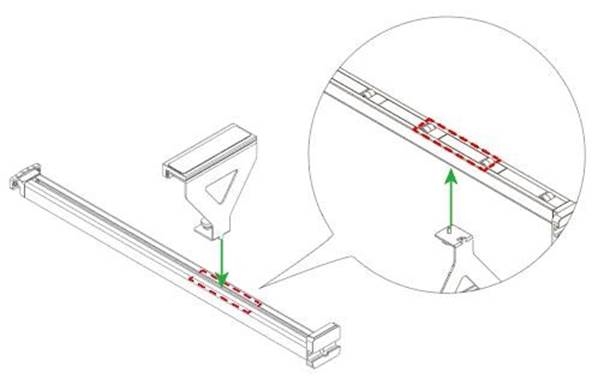

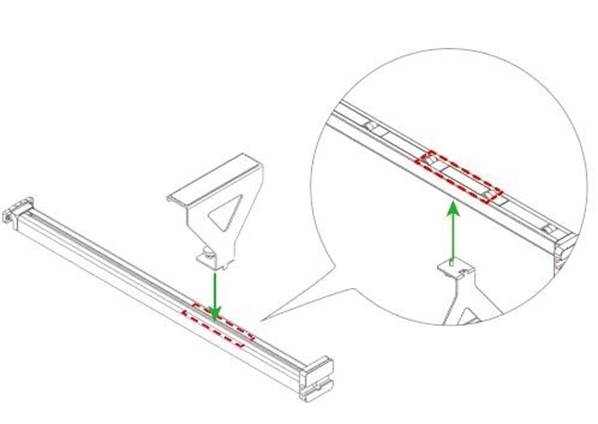

8. Plaats de transportbandrailstijgbuis aan de achterkant van de transportbandrail. (op het vierde gedeelte van de transportbandrail)

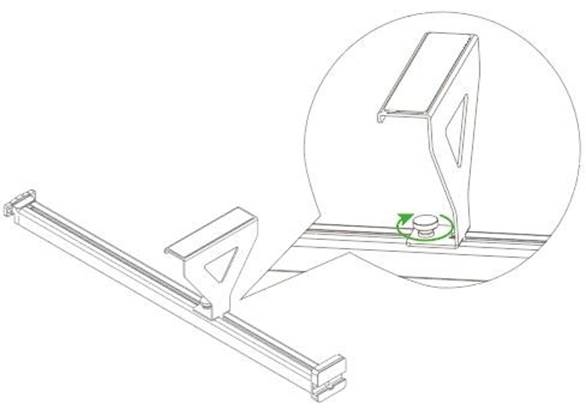

9. Zorg ervoor dat de positie van de transportbandrailstijgbuis correct is en plaats deze op de transportbandrail. Draai vervolgens de schroef met de klok mee vast.

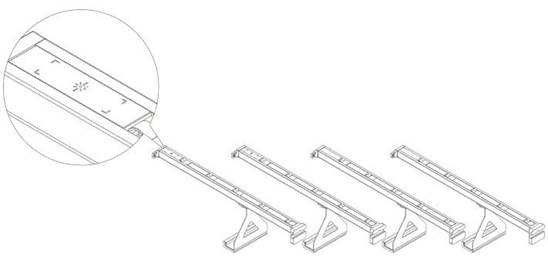

10. Plaats de andere railstijgbuizen op dezelfde manier op de andere twee transportbandrails.

11. Zoek de groef in de transportbandinvoer en steek er twee transportbandrails in.

12. Verplaats de transportbandrails naar links en rechts, afhankelijk van de breedte van het materiaal.

13. Draai de transportbandrails vast aan de transportbandinvoer met vier schroeven.

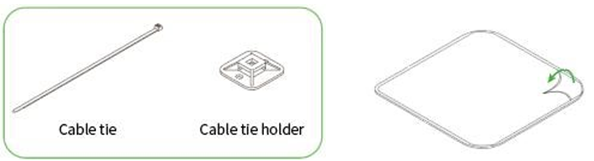

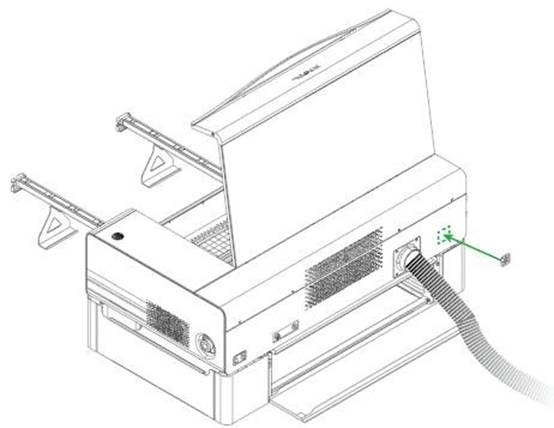

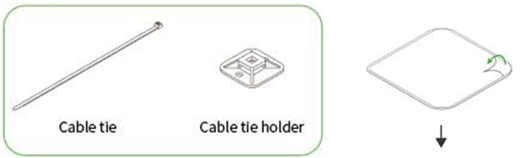

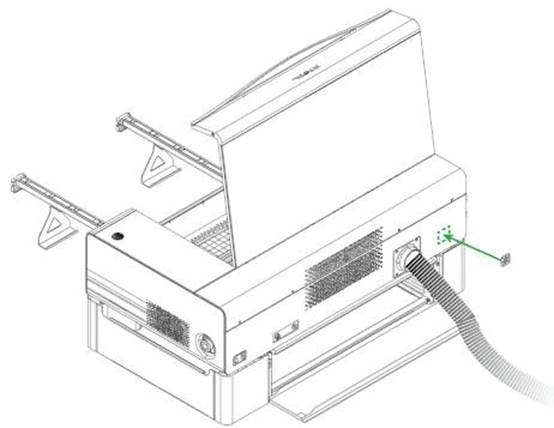

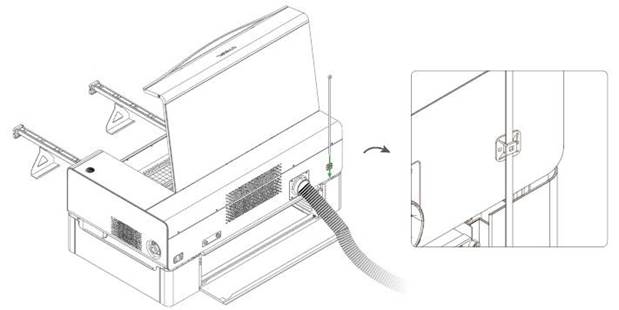

14. Verwijder de tape van de kabelbinderhouder en plak deze op de achterkant van de xTool P2.
    (rechterkant van de rookafvoerpijp)


15. Steek de kabelbinder in de kabelbinderhouder.

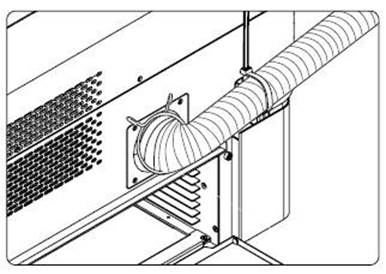

16. Plaats de rookafvoerpijp en zorg ervoor dat deze de transportbandrail niet blokkeert.

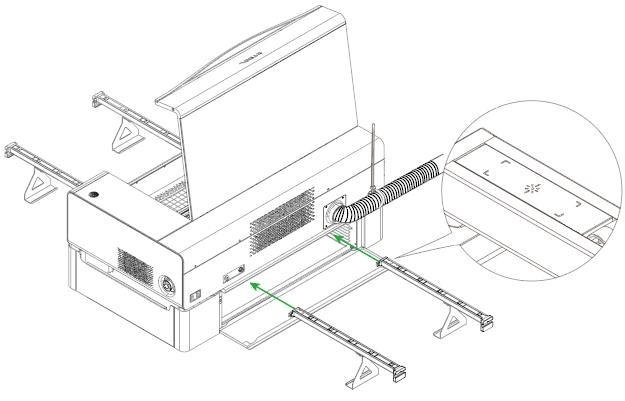

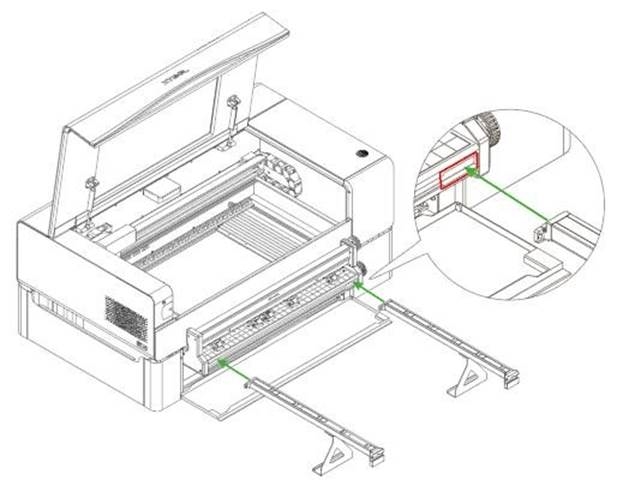

17. Plaats de andere twee transportbandrails aan de andere kant van de transportbandinvoer.

    Opmerking: Plaats de transportbandrails met markeringen aan deze kant, anders kunnen ze beschadigd raken door de verkeerde positie.

    Tips: Zorg ervoor dat de breedte tussen de rails aan zowel de linker- als de rechterkant van de transportbandinvoer hetzelfde is.

18. De montage van de transportbandinvoer is voltooid!

Gebruik de transportbandinvoer

1. Sluit de transportbandinvoer aan op uw apparaat.

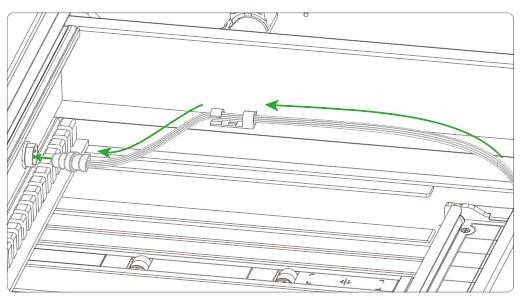

   Verwijder de tape van de achterkant van de kabelklem. Plak de kabelklem op de bovenkant van de rechter geleiderail (op een afstand van 10 cm van de motorkabelpoort).

   Plaats de motorkabel rond de kabelklem en zorg ervoor dat deze de transportbandrails niet blokkeert. Sluit vervolgens de motorkabel aan op de poort.

2. Plaats een materiaal

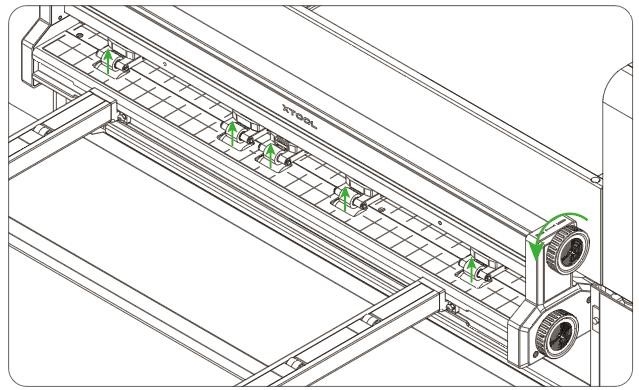

   Draai de bovenste knop tegen de klok in om de knijprollers omhoog te brengen en plaats een materiaal erin.

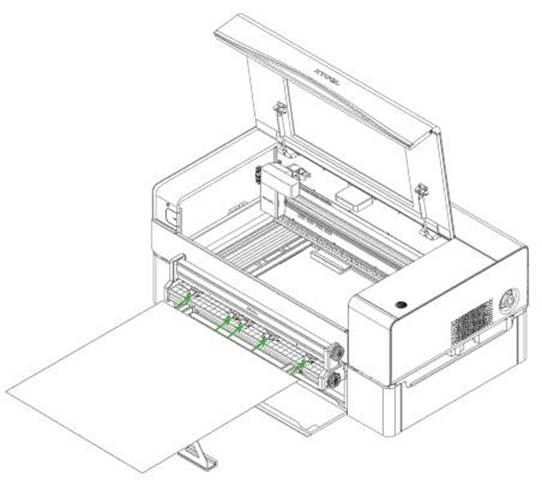

   Plaats het te bewerken materiaal in de transportbandinvoer.

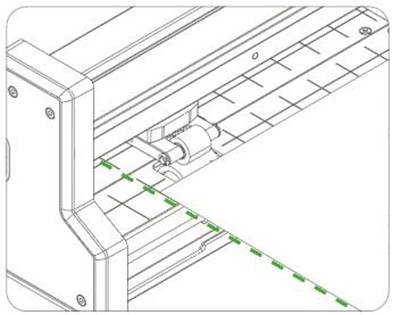

   Tips: Lijn het materiaal uit met de rasters op de transportbandinvoer en transporteer het materiaal naar het apparaat, zodat het materiaal parallel loopt aan de transportrichting.

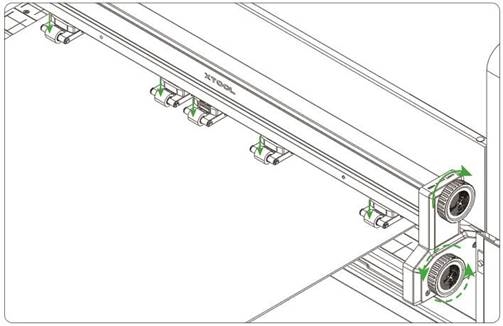

   Draai de bovenste knop met de klok mee om de knijprollers te laten zakken om het materiaal op zijn plaats te drukken, zodat het tijdens de verwerking niet wegglijdt of wegloopt.
   Raadpleeg voor het drukniveau "Aanbevolen drukniveaus voor gangbare materialen".
   U kunt de onderste knop draaien om de positie van de materialen enigszins aan te passen, indien nodig.

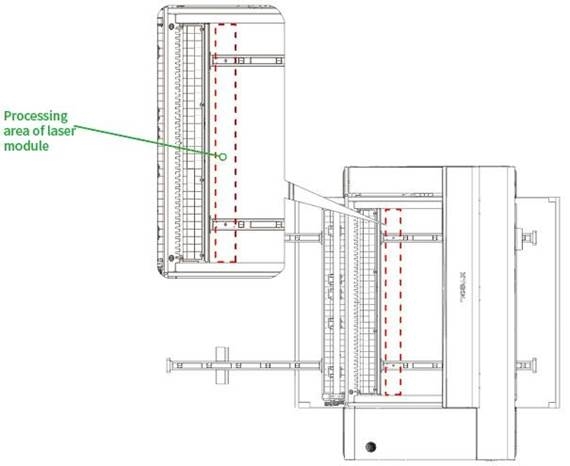

   Hier is het verwerkingsgebied van de lasermodule:

3. Schakel het apparaat in en verbind het met XCS

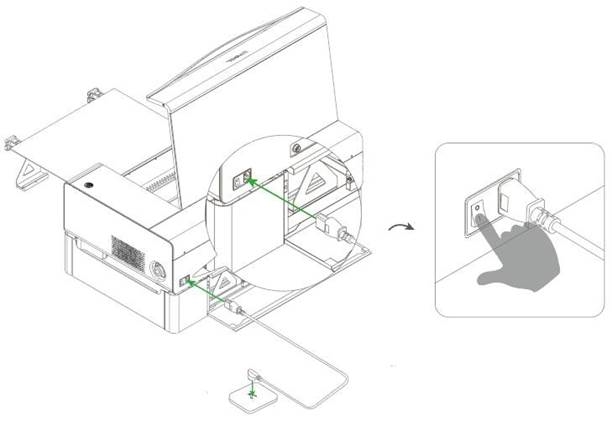

   Sluit aan op de voeding aan de achterkant van xTool P2 en zet de aan/uit-schakelaar aan.

   Schakel het apparaat in en verbind het met XCS.
   Tips: Ga voor meer informatie over het gebruik van XCS naar support.xtool.com. U kunt lid worden van de xTool-community op community.xtool.com om meer tutorials, trucs en tips en creatie-inspiratie te verkrijgen.


U kunt Unboxing xTool P2 Conveyor Feeder bezoeken om de instructievideo te vinden.

Tips voor het gebruik van het product

Over de knijprollers

• Stel de druk van de knijprollers niet te hoog in, anders werkt de transportbandinvoer mogelijk niet goed.
• Stel de druk van de knijprollers in op basis van het te bewerken materiaal. Zie "Aanbevolen drukniveaus voor gangbare materialen" voor meer informatie.

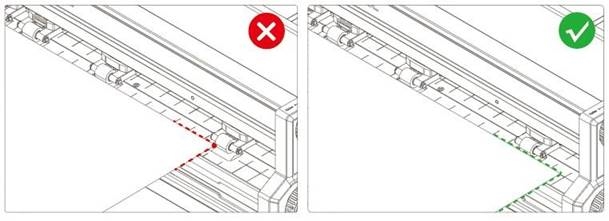

• Bedek de knijprollers volledig met het materiaal. Als het materiaal zich dicht bij de rand van de knijprollers bevindt, ontstaat er interferentie tussen de transportbandinvoer en de knijprollers.


Over de transportbandrails

• Wanneer u een zacht en dun materiaal (zoals kraftpapier) bewerkt, is de materiaaldrukstang in plaats van de transportbandrails nodig. Het materiaal kan aan beide zijden van het werkgebied van de transportbandinvoer worden opgehangen, waardoor er geen interferentie ontstaat door de openingen tussen de rails.

• Plaats de transportbandrails indien mogelijk parallel aan de transportrichting van een materiaal.
• Voeg transportbandrails toe op basis van de lengte van het te bewerken materiaal.
  Zorg ervoor dat het deel van een materiaal dat in de lucht hangt niet langer is dan 30 cm. Om meer transportbandrails te gebruiken, moet u ze kopen. U kunt xtool.com bezoeken om ze te kopen.
• Pas de afstand tussen de rails aan op basis van de breedte van een te bewerken materiaal. Zorg ervoor dat elk deel van het materiaal gelijkmatig wordt ingedrukt, indien mogelijk. Anders kan materiaaldeformatie worden veroorzaakt en dus patroondeformatie.

Over materialen

• Gebruik platte materialen.
• Zorg ervoor dat de randen van de materialen niet kromgetrokken zijn.
• Zachte materialen zijn gemakkelijk te vervormen en worden mogelijk niet nauwkeurig getransporteerd. Wanneer u een zachte en dikke plaat (zoals kurkbord en EVA-schuimplaat) bewerkt, plakt u PET-tape op de achterkant en vóór de verwerking. Zorg ervoor dat het hele materiaal bedekt is met de PET-tape.
  PET-tape is niet inbegrepen in de verpakking. U kunt xtool.com bezoeken om ze te kopen.

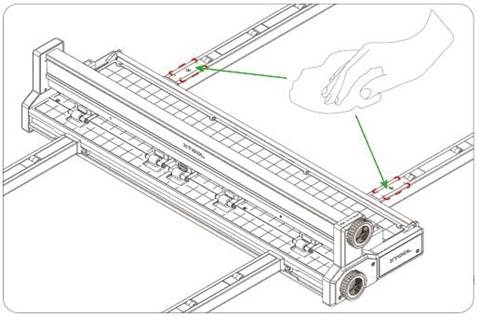

Over schoonmaken

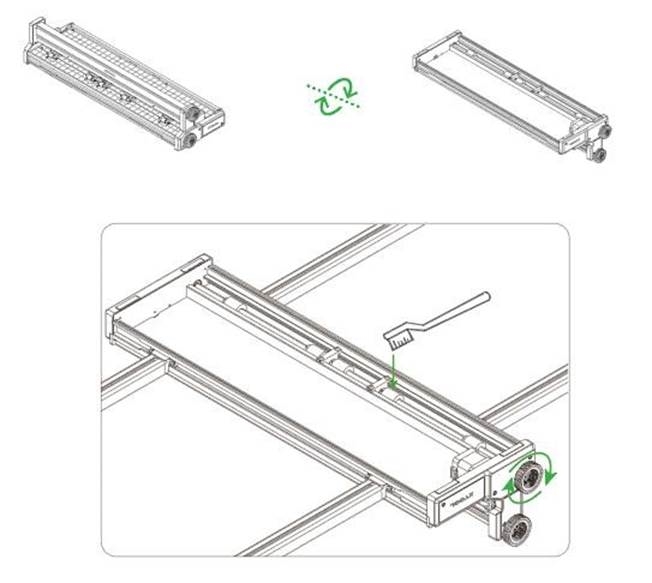

• Als er veel resten onder de knijprollers zitten (zoals houtsnippers), kunt u de transportbandinvoer omdraaien en de knijprollers schoonmaken met een borstel terwijl u aan de knop draait.

• Als de rook die door de materialen en het werkgebied wordt geproduceerd niet op tijd kan worden afgevoerd en de grondplaat vuil maakt. U kunt het schoonmaken met de reinigingsdoek en een alkalische reiniger.


Overig

• Voordat u de transportbandinvoer gebruikt, rangschikt u de aansluitkabels, stroomkabels en andere items die de toevoer van materialen kunnen blokkeren.

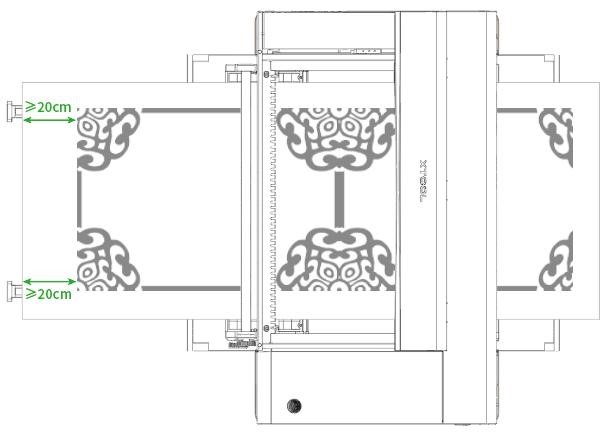

• De afstand tussen de knijprollers en het werkgebied is 20 cm. Zorg ervoor dat de lengte van het materiaal minimaal 20 cm langer is dan die van het te bewerken patroon. Anders kan het materiaal niet terugkeren wanneer de verwerking is voltooid.


Aanbevolen drukniveaus voor gangbare materialen

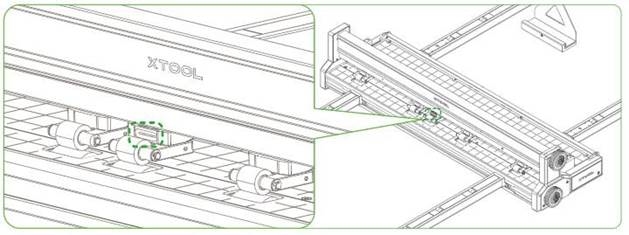

U kunt het drukniveauvenster vinden in het midden van de transportbandinvoer (aan de achterkant van de middelste knijproller).

Tips: De kleur die u in het drukniveauvenster ziet, geeft het drukniveau aan.

Materiaalnaam	Dikte	Drukniveau
Multiplex	3 mm
Multiplex	6 mm
Multiplex	9 mm
Multiplex	14 mm
Acryl	3 mm
Acryl	7 mm
Acryl	12 mm
Vezelplaat	3 mm
Vezelplaat	6 mm
Vezelplaat	12 mm
EVA-plaat	5 mm
EVA-plaat	10 mm
Viltplaat	5 mm
Viltplaat	9 mm
Kurkplaat	12 mm
Kraftpapier	300 g

Klantenservice

Als uw probleem nog steeds niet is opgelost, neem dan contact met ons op via support@xtool.com.
