Kicker Hideaway HS8, Hideaway HS10 Handleiding

Inhoud

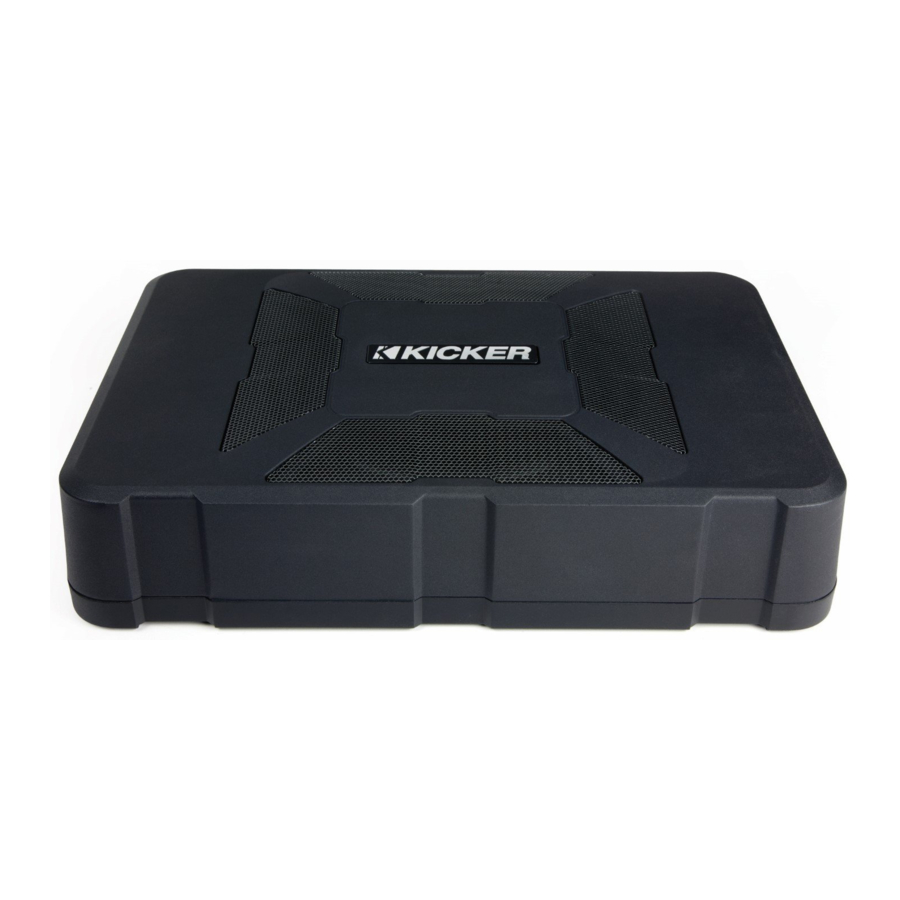

Kicker Hideaway HS8, Hideaway HS10

De subwoofer aansluiten op uw fabrieksradio of aftermarket-radio

De Hideaway-subwoofers zijn ontworpen om u een lagere basrespons te geven dan een typisch audiosysteem. De kleine afmetingen en het superlage profiel van de Hideaways maken het heel gemakkelijk om een geschikte locatie in uw voertuig te vinden. In veel toepassingen kunt u hem onder een van de voorstoelen monteren. Het werkt ook erg goed achter de stoel van een reguliere cabine-pickup.

Aansluiten op een in de fabriek geïnstalleerde of OEM-hoofdeenheid: dit is ook de procedure voor het aansluiten van een aftermarket-hoofdeenheid bij gebruik van luidsprekerniveau voor het ingangssignaal naar de Hideaway:

  1. Bepaal de montagelocatie door de Hideaway op de gewenste locaties te testen. Als u van plan bent om onder een voorstoel te monteren, kunt u de subwoofer op de gewenste locatie plaatsen en de stoel volledig verstellen om te zien of dit de beweging van de stoel belemmert.
  2. Koppel de minpool van de voertuigaccu los.
  3. Monteer de subwoofer op de gewenste locatie met behulp van de meegeleverde montagelipjes of spanbanden voor een veilige plaatsing. Een veilige montage van de Hideaway maximaliseert de sub-basrespons.
  4. Sluit de kabelboom aan op de subwoofer en begin met het aansluiten van de draden. Zorg ervoor dat alle draden veilig uit de buurt worden geleid van alles wat de draden kan beknellen of doorsnijden.
    1. De rode stroomdraad is aangesloten op de pluspool van de voertuigaccu. Zorg ervoor dat de meegeleverde zekeringhouder zo dicht mogelijk bij de accu is geplaatst. Plaats de zekering nu nog niet.
    2. De zwarte draad wordt geaard op het chassis of de carrosserie van het voertuig. Zorg ervoor dat u de verf tot op het blanke metaal schuurt voor goed contact. Het gebruik van een bout is de beste verbinding voor een goede werking.
    3. De ingangsdraden, wit/wit en zwarte streep en grijs/grijs met zwarte strepen, worden aangesloten op de fabrieksbekabeling van de luidspreker. Mogelijk wilt u op internet zoeken of contact opnemen met uw plaatselijke dealer voor de juiste draadkleuren en mogelijke aansluitlocaties, zoals in het voetpaneel of achter het stijlpaneel, specifiek voor uw voertuig. U kunt aansluiten op de voorste of achterste luidsprekeruitgangen van de radio. U moet ervoor zorgen dat de luidsprekerdraden waarop u aansluit geen hoogdoorlaatfilter hebben dat de basrespons naar de luidspreker waarmee ze zijn verbonden, beperkt. Als ze een hoogdoorlaatfilter hebben, moet u een andere luidsprekerbron selecteren voor de aansluiting. U moet ook weten welke standaarddraden positief en welke draden negatief zijn. De effen witte en grijze draden worden aangesloten op de positieve standaardluidsprekerbedrading. De witte met zwarte streep en grijze met zwarte streep worden aangesloten op de negatieve bedrading van de standaardluidspreker. De witte en witte met zwart zijn de linker luidspreker ingang. De grijze en grijze met zwart zijn de rechter luidspreker ingang. (opmerking * als u de polariteit verkeerd omkeert, heeft u weinig tot geen subbasuitvoer. U kunt dit testen door de balansregelaar van de radio helemaal naar links of rechts te draaien. Als de basrespons verbetert naarmate u naar de ene of de andere kant gaat en afneemt naarmate u teruggaat naar het midden, draai dan ofwel de witte en witte met zwarte streep om, of draai de grijze en grijze met zwarte draden om. Draai ze niet allebei om!)
    4. De blauwe draad (remote turn-on) wordt niet gebruikt bij aansluiting op een fabrieks audiosysteem.
    5. Deze stap is optioneel omdat de afstandsbediening (basknop) niet op de Hideaway hoeft te worden aangesloten. Als u echter de afstandsbediening wilt gebruiken, sluit u het ene uiteinde van de kabel aan op de subwoofer. Leid de kabel veilig uit de buurt van bewegende onderdelen in uw voertuig, zoals rem-, stuur- en stoelmechanismen. Zodra de kabel is geleid en de controller is gemonteerd, steekt u de kabel in de achterkant van de controller.
  5. Zoek het uiteinde van de Hideaway met het bedieningspaneel. Zet de schakelaars en draaiknoppen op de volgende instellingen voordat u het systeem inschakelt.
    1. AUTO TURN ON (AUTOMATISCH INSCHAKELEN) – zet op de "DC" (DC)-stand
    2. INPUT LEVEL (INGANGSNIVEAU)– zet op de "Hi" (Hoog)-stand
    3. PHASE (FASE) – zet op de "0" (0)-stand
    4. BASS BOOST (BASVERSTERKING) – draai volledig tegen de klok in naar de "0" (0)-stand
    5. X-OVER FREQ (X-OVER FREQ) – zet de pijl naar de 12-uurspositie
    6. GAIN (VERSTERKING) – zet op de volledig tegen de klok in positie
  6. Plaats de meegeleverde zekering in de zekeringhouder bij de accu van het voertuig.
  7. Sluit de aarde weer aan op de accu van het voertuig.
  8. Start het voertuig en zorg ervoor dat het volume van de radio helemaal omlaag is gedraaid en dat alle toonregelingen en egalisatie-instellingen vlak of neutraal zijn ingesteld. Het doel is om het muzieksignaal zo goed mogelijk in evenwicht te hebben. Zorg ervoor dat de balans-, fader- en luisterpositie-instellingen van de radio (indien aanwezig) in het midden staan.
  9. Als u de afstandsbediening van het subwooferniveau gebruikt, draai deze dan met de klok mee naar de maximale positie.
  10. Speel de bron (Bluetooth, tuner, CD, USB, Aux enz.) af die het vaakst zal worden gebruikt en met het muziekgenre dat het meest zal worden beluisterd. Zet nu het volume van de radio op ongeveer 75%. Waarschuwing, het audiosysteem zal erg luid zijn!
  11. Pas de versterking aan de zijkant van de Hideaway langzaam met de klok mee aan om de subwooferuitvoer te verhogen terwijl u luistert naar vervorming van de Hideaway. Wanneer u de vervorming hoort, stop dan en draai de versterking ongeveer 1/16e van een slag tegen de klok in of totdat de bas schoon en onvervormd klinkt. Zet nu het volume van de radio lager op een gematigd luisterniveau.
  12. Pas de X-OVER FREQ-regelaar aan om het gewenste geluid te verkrijgen. Als u de regelaar met de klok mee draait, krijgt u meer punch en klinkt het over het algemeen luider, maar het kan de waargenomen lage basuitvoer verminderen. Het kan ook enigszins "hol" klinken als de X-OVER-frequentie te hoog is. Als u de X-OVER FREQ-regelaar tegen de klok in draait, wordt verminderd hoeveel van de hogere bas de subwoofer zal afspelen. Als u hem te laag instelt, resulteert dit in een zeer soepele diepe bas, maar verliest u een deel van de "punch" of "hit" van de subwoofer.
  13. Als er wat extra lage bas gewenst is, zet u het volume van de radio op hetzelfde niveau als u gebruikte bij het instellen van de versterking. Draai vervolgens de BASS BOOST langzaam met de klok mee tot het punt van hoorbare vervorming en draai hem vervolgens terug totdat de vervorming niet meer hoorbaar is.

    te veel BASS BOOST kan de subwoofer beschadigen.
  14. Het kan nodig zijn om de PHASE (FASE)-schakelaar te verwisselen voor het beste geluid. De PHASE (FASE)-schakelaar zal de polariteit van de subwoofer ten opzichte van de rest van het audiosysteem omkeren. Probeer de PHASE (FASE) om te schakelen en naar muziek te luisteren. Laat de schakelaar in de stand staan die voor u het beste klinkt.
  15. Laatste stap.... geniet van de muziek!

Aansluitingen op een aftermarket-hoofdeenheid met RCA-uitgang:

  1. Bepaal de montagelocatie door de Hideaway op de gewenste locaties te testen. Als u van plan bent om onder een voorstoel te monteren, kunt u de subwoofer op de gewenste locatie plaatsen en de stoel volledig verstellen om te zien of dit de beweging van de stoel belemmert.
  2. Koppel de minpool van de voertuigaccu los.
  3. Monteer de subwoofer op de gewenste locatie met behulp van de meegeleverde montagelipjes of spanbanden voor een veilige plaatsing. Een veilige montage van de Hideaway maximaliseert de sub-basrespons.
  4. Sluit de kabelboom aan op de subwoofer en begin met het aansluiten van de draden. Zorg ervoor dat alle draden veilig worden geleid en uit de buurt van alles wat draden kan beknellen of doorsnijden.
    1. De rode stroomdraad wordt aangesloten op de pluspool van de voertuigaccu. Zorg ervoor dat de meegeleverde zekeringhouder zo dicht mogelijk bij de accu is geplaatst. Plaats de zekering nu nog niet.
    2. De zwarte draad wordt geaard op het chassis of de carrosserie van het voertuig. Zorg ervoor dat u de verf tot op het blanke metaal schuurt voor goed contact. Het gebruik van een bout is de beste verbinding voor een goede werking.
    3. De ingangsdraden, wit en grijs en wit met zwarte streep en grijs met zwarte streep, worden aangesloten op de optionele KICKER KISL luidsprekerkabel naar RCA-adapter. De witte en witte met zwarte streep zijn de linker ingang en de grijze en grijze met zwarte streep zijn de rechter ingangsdraden. Sluit deze dienovereenkomstig aan op de KICKER KISL en sluit vervolgens aan op de RCA kabel. Leid de RCA-kabel veilig uit de buurt van bewegende onderdelen in uw voertuig, zoals rem-, stuur- en stoelmechanismen. SLUIT GEEN LOC OF LIJNUITGANGCONVERTER AAN TUSSEN DE HIDEAWAY EN DE AFTERMARKET-HOOFDEENHEID! Lijnuitgangconverters zijn ontworpen om luidsprekerniveau om te zetten in RCA-niveau. Ze zetten de RCA-uitgang van een aftermarket-hoofdeenheid niet om in het luidsprekerniveau voor de ingang van de Hideaway.
    4. De blauwe draad van de Hideaway wordt aangesloten op de blauwe "remote turn on" (op afstand inschakelen) of versterkerbesturingsdraad van de aftermarket-hoofdeenheid.
  5. Deze stap is optioneel omdat de afstandsbediening (basknop) niet op de Hideaway hoeft te worden aangesloten. Als u echter de afstandsbediening wilt gebruiken, sluit u het ene uiteinde van de kabel aan op de subwoofer. Leid de kabel veilig uit de buurt van bewegende onderdelen in uw voertuig, zoals rem-, stuur- en stoelmechanismen. Zodra de kabel is geleid en de controller is gemonteerd, steekt u de kabel in de achterkant van de controller.
  6. Zoek het uiteinde van de Hideaway met het bedieningspaneel. Zet de schakelaars en draaiknoppen op de volgende instellingen voordat u het systeem inschakelt.
    1. AUTO TURN ON (AUTOMATISCH INSCHAKELEN) – zet op de "+12V" (+12V)-stand
    2. INPUT LEVEL (INGANGSNIVEAU)– zet op de "LO" (Laag)-stand
    3. PHASE (FASE) – zet op de "0" (0)-stand
    4. BASS BOOST (BASVERSTERKING) – draai volledig tegen de klok in naar de "0" (0)-stand
    5. X-OVER FREQ (X-OVER FREQ) – zet de pijl naar de 12-uurspositie
    6. GAIN (VERSTERKING) – zet op de volledig tegen de klok in positie
  7. Plaats de meegeleverde zekering in de zekeringhouder bij de accu.
  8. Sluit de aarde weer aan op de accu van het voertuig.
  9. Start het voertuig en zorg ervoor dat het volume van de radio helemaal omlaag is gedraaid en dat alle toonregelingen en egalisatie-instellingen vlak of neutraal zijn ingesteld. Het doel is om het muzieksignaal zo goed mogelijk in evenwicht te hebben. Zorg ervoor dat de balans-, fader- en luisterpositie-instellingen van de radio (indien aanwezig) in het midden staan.
  10. Als u de afstandsbediening van het subwooferniveau gebruikt, draai deze dan met de klok mee naar de maximale positie.
  11. Speel de bron (Bluetooth, tuner, CD, USB, Aux enz.) af die het vaakst zal worden gebruikt en met het muziekgenre dat het meest zal worden beluisterd. Zet nu het volume van de radio op ongeveer 75%. Waarschuwing, het audiosysteem zal erg luid zijn!
  12. Pas de versterking aan de zijkant van de Hideaway langzaam met de klok mee aan om de subwooferuitvoer te verhogen terwijl u luistert naar vervorming van de Hideaway. Wanneer u de vervorming hoort, stop dan en draai de versterking ongeveer 1/16e van een slag tegen de klok in of totdat de bas schoon en onvervormd klinkt. Zet nu het volume van de radio lager op een gematigd luisterniveau.
  13. Pas de X-OVER FREQ-regelaar aan om het gewenste geluid te verkrijgen. Als u de regelaar met de klok mee draait, krijgt u meer punch en klinkt het over het algemeen luider, maar het kan de waargenomen lage basuitvoer verminderen. Het kan ook enigszins "hol" klinken als de X-OVER-frequentie te hoog is. Als u de X-OVER FREQ-regelaar tegen de klok in draait, wordt verminderd hoeveel van de hogere bas de subwoofer zal afspelen. Als u hem te laag instelt, resulteert dit in een zeer soepele diepe bas, maar verliest u een deel van de "punch" of "hit" van de subwoofer.
  14. Als er wat extra lage bas gewenst is, zet u het volume van de radio op hetzelfde niveau als u gebruikte bij het instellen van de versterking. Draai vervolgens de BASS BOOST langzaam met de klok mee tot het punt van hoorbare vervorming en draai hem vervolgens terug totdat de vervorming niet meer hoorbaar is. Waarschuwing, te veel BASS BOOST kan de subwoofer beschadigen.
  15. Het kan nodig zijn om de PHASE (FASE)-schakelaar te verwisselen voor het beste geluid. De PHASE (FASE)-schakelaar zal de polariteit van de subwoofer ten opzichte van de rest van het audiosysteem omkeren. Probeer de PHASE (FASE) om te schakelen en naar muziek te luisteren. Laat de schakelaar in de stand staan die voor u het beste klinkt.
  16. Laatste stap.... geniet van de muziek!
