Hayter Harrier 48, 480A, 481A handleiding

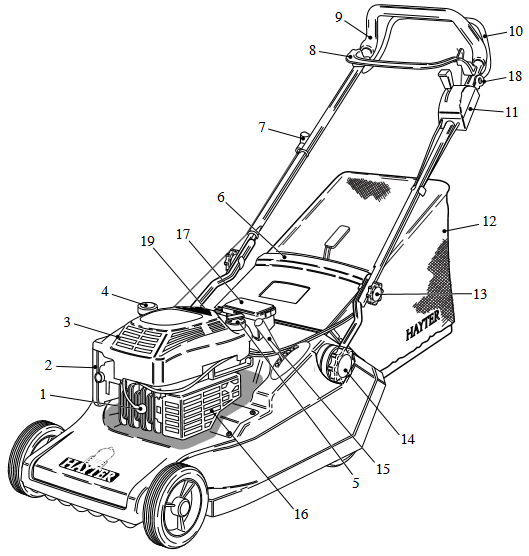

Belangrijkste kenmerken

1. Bougiekabel
2. Luchtfilter
3. Motorkap
4. Brandstofdop
5. Olievuldop & Peilstok
6. Achterdeflector
7. Startgreep motor
8. Stophendel motor
9. Stuur
10. Koppelingshendel grondaandrijving
11. Gashendel
12. Graszak
13. Bevestigingsknop stuur
14. Verstelknop hoogte stuur
15. Hendel maaihoogte
16. Uitlaatbeschermer
17. Accu (alleen 481A)
18. Contactsleutel (alleen 481A)
19. Serienummersticker

Specificaties

MODEL	CODE 480A	CODE 481A - Auto Drive Electric Start
Motor	Briggs & Stratton	Briggs & Stratton
	Quantum XTS-50-IC	Quantum XTS-50-IC
Motortype	12G882-1515-21	12L887-1562-21
Motor-/maaimesnelheid	2800 tpm	2800 tpm
Brandstoftype	Ongelode benzine	Ongelode benzine
Brandstofcapaciteit	1,5 liter	1,5 liter
Olietype	SAE 30 motorolie	SAE 30 motorolie
Oliecartercapaciteit	0,6 liter	0,6 liter
Bougie	802592E	802592E
Bougieafstand	0,76 mm	0,76 mm
Maaibreedte	480 mm	480 mm
Maaihoogte	13 - 65 mm	13 - 65 mm
Totale afmetingen	1044 x 514 x 1377 mm	1044 x 514 x 1377 mm
Drooggewicht	45 kg	50 kg

INLEIDING

Deze 'Gebruikershandleiding' moet worden beschouwd als onderdeel van de maaier, omdat deze essentiële informatie bevat over de veiligheid, bediening, het onderhoud en de specificaties van de maaier. Lees en begrijp deze handleiding voordat u uw maaier voor de eerste keer gebruikt. Zorg ervoor dat u bekend bent met alle bedieningselementen en punten van regelmatig onderhoud. Raadpleeg bij twijfel uw plaatselijke erkende Hayter-dealer, die u graag verder helpt.

Deze maaier is uitsluitend ontworpen voor gebruik in een omgeving waar gras wordt gemaaid voor huishoudelijk gebruik. Gebruik op een andere manier wordt beschouwd als strijdig met het beoogde gebruik. Naleving van en strikte inachtneming van de bedrijfs-, service- en reparatievoorwaarden zoals gespecificeerd in deze handleiding vormen ook essentiële elementen van het beoogde gebruik. Deze maaier mag alleen worden bediend, onderhouden en gerepareerd door personen die bekend zijn met de specifieke kenmerken ervan en die bekend zijn met de relevante veiligheidsprocedures.

De veiligheidsmaatregelen die in deze handleiding worden vermeld en alle andere algemeen erkende veiligheidsvoorschriften moeten te allen tijde in acht worden genomen.
Willekeurige wijzigingen aan deze machine kunnen Hayter Limited ontheffen van aansprakelijkheid voor eventuele schade of letsel.

Hayter-maaiers zijn robuust gebouwd en ontworpen voor efficiënte, zuinige prestaties onder normale maaiomstandigheden. Correcte bediening en onderhoud zorgen voor een lange en bevredigende levensduur. Vóór verzending vanuit onze fabriek wordt alles in het werk gesteld om ervoor te zorgen dat uw maaier in perfecte staat wordt afgeleverd.

In deze handleiding verwijzen alle verwijzingen naar links en rechts naar de positie van achter het stuur, in de richting van de voorwaartse beweging.

Deze handleiding is gebaseerd op informatie die beschikbaar was op het moment van publicatie.

HAYTER LIMITED behoudt zich het recht voor om productspecificaties zonder voorafgaande kennisgeving te wijzigen.

VEILIGHEIDSMAATREGELEN

Veiligheidswaarschuwingssymbool
Dit veiligheidswaarschuwingssymbool duidt op belangrijke veiligheidsberichten. Wanneer u dit symbool ziet, wees dan alert op de mogelijkheid van letsel. Lees de volgende informatie zorgvuldig door en informeer anderen.

Uw grasmaaier is volkomen veilig als deze correct wordt gebruikt. Het niet in acht nemen van de volgende voorzorgsmaatregelen kan leiden tot ernstig letsel.

Training
Lees voor gebruik van de grasmaaier de gebruikershandleiding zorgvuldig door. Besteed bijzondere aandacht aan de veiligheidsmaatregelen. Zorg ervoor dat u bekend bent met de bedieningselementen en het juiste gebruik van de apparatuur. Leer hoe u de grasmaaier in noodgevallen snel kunt stoppen.

Laat nooit kinderen of mensen die niet bekend zijn met deze instructies de grasmaaier gebruiken.

Maai nooit wanneer er mensen, vooral kinderen, of huisdieren in de buurt zijn.

Houd er rekening mee dat de gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

Voorbereiding
Draag tijdens het maaien altijd stevig schoeisel en een lange broek. Gebruik de apparatuur niet op blote voeten of met sandalen.

Inspecteer het gebied waar de grasmaaier gebruikt gaat worden grondig en verwijder alle objecten die door de machine kunnen worden weggegooid.

Benzine is licht ontvlambaar.

• Bewaar brandstof in containers die speciaal voor dit doel zijn ontworpen.
• Voeg brandstof toe voordat u de motor start. Verwijder nooit de dop van de brandstoftank of voeg benzine toe terwijl de motor draait of wanneer de motor heet is. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
• Probeer de motor niet te starten als er benzine is gemorst of er een geur van benzine aanwezig is. Verplaats de grasmaaier weg van het gebied waar is gemorst en vermijd het creëren van een ontstekingsbron totdat de benzinedampen zijn verdwenen.
• Gebruik altijd verse brandstof. Oude brandstof kan de carburateur verstoppen en lekkage veroorzaken.
• Plaats de brandstoftank- en olietankdoppen stevig terug.

Een beschadigd snijblad of een losse bevestigingsbout zijn grote gevaren. Inspecteer voor gebruik altijd visueel het snijmechanisme om er zeker van te zijn dat het in goede staat verkeert. Een beschadigd snijblad moet onmiddellijk worden vervangen door een origineel Hayter-vervangingsonderdeel

Bediening
Gebruik de motor niet in een afgesloten ruimte waar uitlaatgassen (koolmonoxide) zich kunnen ophopen. Tank alleen buiten en rook niet tijdens het tanken.

Trek altijd langzaam aan het startkoord totdat u weerstand voelt. Trek vervolgens snel aan het koord om terugslag te voorkomen en letsel aan hand of arm te voorkomen.

Maai alleen bij daglicht of goed kunstlicht.

Vermijd indien mogelijk het gebruik van de grasmaaier op nat gras.

Zorg altijd voor een goede basis op hellingen.

Loop, ren nooit.

Maai over de hellingen, nooit omhoog en omlaag.

Wees uiterst voorzichtig bij het veranderen van richting op hellingen.

Maai geen overdreven steile hellingen van meer dan 20 graden.

Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van de grasmaaier.

Stop de motor voordat u de grasmaaier over andere oppervlakken dan gras verplaatst.

Gebruik de grasmaaier nooit, tenzij de beschermkappen stevig op hun plaats zitten en in goede staat verkeren.

Wijzig de instellingen van de motortoerentalregelaar niet en verhoog het motortoerental niet.

Ontkoppel de koppeling van de achterrol voordat u de motor start.

Start de motor voorzichtig, met de voeten goed uit de buurt van het snijblad.

Kantel de grasmaaier niet bij het starten van de motor.

Steek geen handen of voeten in de buurt van of onder draaiende delen.

Pak de grasmaaier nooit op of draag hem niet terwijl de motor draait.

Til de achterste deflector nooit op terwijl de motor draait.

Raak de uitlaat/uitlaatbeschermer of koelvinnen nooit aan als de motor heet is.

Stop de motor en koppel de bougiekabel los:

• Voordat u verstoppingen verwijdert of de uitwerpschacht ontstopt.
• Voordat u de grasmaaier schoonmaakt/controleert of eraan werkt.
• Na het raken van een vreemd voorwerp. Inspecteer de grasmaaier op schade en zorg ervoor dat de nodige reparaties worden uitgevoerd voordat u opnieuw start.
• Als de grasmaaier abnormaal begint te trillen (controleer onmiddellijk).

Stop de motor:

• Wanneer u de grasmaaier verlaat.
• Voordat u gaat tanken.
• Verminder de gashendelinstelling tijdens het uitschakelen van de motor.

Onderhoud & opslag
Houd alle moeren, bouten en schroeven stevig vast om ervoor te zorgen dat de apparatuur in een veilige bedrijfsconditie verkeert.

Controleer regelmatig de brandstofleidingen en fittingen op scheuren of lekkages en vervang ze indien nodig.

Controleer nooit op een vonk wanneer de bougie is verwijderd. (Gebruik een goedgekeurde tester)

Inspecteer de uitlaat periodiek en vervang deze indien versleten of lekkend.

Laat de motor nooit draaien met de bougie verwijderd.

Start de motor nooit met het luchtfilter of de luchtfilterafdekking verwijderd. Bewaar de grasmaaier nooit met benzine in de tank in een afgesloten ruimte waar dampen een open vlam of vonk kunnen bereiken.

Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.

Om het brandgevaar te verminderen, houdt u de motor en het omliggende dek vrij van gras, bladeren of overmatig vet.

Controleer de achterste deflector en de grasopvangzak regelmatig op slijtage of beschadiging. Vervang versleten of beschadigde onderdelen voor de veiligheid.

Als de brandstoftank moet worden geleegd, moet dit buiten en wanneer de motor koud is, worden gedaan.

Draag sterke werkhandschoenen bij het verwijderen en opnieuw monteren van het snijblad.

Vervang versleten of defecte onderdelen altijd door originele Hayter-onderdelen.

Veiligheidssymbolen

Veiligheidswaarschuwing - Wees alert op de mogelijkheid van letsel.

Lees de gebruikershandleiding zorgvuldig door voordat u de machine gebruikt.

Gevaar voor het afsnijden van tenen of vingers in het snijmechanisme.

Stop de motor en verwijder de bougiekabel voordat u aan de grasmaaier gaat werken.

Gevaar voor het geraakt worden door weggeslingerde objecten.

Houd omstanders op een veilige afstand van de grasmaaier.

Decalsymbolen

Motorstop (symbool)

Hoogte van de snijaanpassing (symbool)

Gashendelbediening (symbolen)

DE GRASMAAIER MONTEREN

Checklist levering

Verwijder de grasmaaier uit de verpakking en controleer of de volgende items correct zijn geleverd. Neem contact op met uw lokale Hayter-dealer als er items ontbreken.

1. Motorhandleiding.
2. Grasopvangzak.
3. Oplader (alleen 481A)
4. Contactsleutel (alleen 481A)

Knip om ongelukken te voorkomen het lange lint af dat aan de grasopvangzak is bevestigden gooi het weg.
(Alleen 481A) Opmerking: Laad de batterij voor het eerste gebruik volledig op gedurende 14 uur. (Raadpleeg het opladen van de batterij)

Stuur

Draai de knoppen waarmee het stuur is bevestigd voldoende los, zodat het stuur kan draaien. Beweeg de motorstophendel weg van de motor om schade te voorkomen en klap het stuur uit in de werkstand. Zorg ervoor dat de knoppen aan de buitenkant van het stuur zijn gemonteerd en draai ze vast om ze in positie te vergrendelen.

Zorg ervoor dat de bedieningskabels niet bekneld raken op het draaipunt.

Stuurhoogte aanpassen

Draai de twee grotere knoppen aan de basis van het stuur voldoende los, zodat het naar de bovenste, middelste of onderste positie kan worden verplaatst. Zorg ervoor dat beide zijden op dezelfde hoogte zijn ingesteld en zet ze vast in de gewenste positie.

Grasopvangzak bevestigen

Til de achterste deflector op, laat de grasopvangzak door het stuur zakken en haak hem in positie. Laat de deflector zakken om op de grasopvangzak te rusten

VOORDAT U DE GRASMAAIER START

Motorschade voorkomen

Om motorschade te voorkomen, wordt de motor zonder olie of benzine geleverd. De motor moet worden gevuld met de juiste kwaliteit olie en benzine voordat de motor wordt gestart.

Olietype

Gebruik altijd hoogwaardige detergentolie van de classificatie "Voor service SE, SF, SG" SAE 30-olie. Gebruik nooit additieven met aanbevolen oliën. SAE 10W-30 multigrade-olie kan worden gebruikt, maar dit zal resulteren in hogere bedrijfstemperaturen van de motor met als gevolg een hoger olieverbruik. Het is absoluut noodzakelijk dat het oliepeil vaker wordt gecontroleerd als deze kwaliteit olie wordt gebruikt om ernstige motorschade te voorkomen. Om de levensduur van uw motor te verlengen, is het belangrijk dat de olie na de eerste 5 gebruiksuren wordt ververst - zie 'Onderhoudsschema'.

Oliepeil controleren

Maak de omgeving van de olievuldop schoon voordat u deze verwijdert. Met de grasmaaier op een vlakke ondergrond, draait u de olievuller - peilstok los en verwijdert u deze. Veeg de olie er met een schone doek af. Draai de olievuller - peilstok terug op zijn plaats, draai hem vervolgens los en verwijder hem om het oliepeil te controleren.

Het oliepeil is correct wanneer het zich op de volle markering op de peilstok bevindt. NIET TE VOL VULLEN.

Brandstoftype

Gebruik altijd schone, verse loodvrije benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt. Meng nooit olie met benzine. Voor extra motorbescherming raadt Briggs & Stratton het gebruik van hun brandstofadditief aan, dat verkrijgbaar is bij een geautoriseerde Briggs & Stratton-service dealer.

Vul tot aan de basis van de hals om ruimte te laten voor brandstofuitzetting. Vul de brandstoftank niet te vol.

DE MAAIER BEDIENEN

Bedieningselementen

Bedien alle bedieningshendels meerdere keren en zorg ervoor dat de kabels vrij bewegen. Controleer of de motorstop- en koppelinghendels voor de grondaandrijving vrij terugkeren naar hun rustpositie wanneer ze worden losgelaten.
Tijdens het bedienen van het motorgasmechanisme moet er lichte weerstand worden gevoeld wanneer de hendel naar de 'choke' positie wordt bewogen.

Starten

Stap 1

Zet de gashendel op de 'choke' positie voordat u een koude motor start. Zet de gashendel op de 'fast' positie voordat u een warme motor start.

Stap 2

Ga achter de maaier staan en houd het stuur vast samen met de motorstophendel met uw linkerhand. Houd met uw rechterhand de motorstartgreep vast en trek langzaam totdat u weerstand voelt, trek vervolgens snel om de motor te starten. Laat de startgreep voorzichtig terugkeren naar de opslagpositie wanneer de motor start. Als de motor na 5 pogingen niet start, raadpleeg dan "Probleemoplossing".

De motorstophendel moet stevig tegen het stuur worden gehouden om de motor te starten en draaiende te houden. Als de motorstophendel wordt losgelaten, stopt de motor.

Stap 3

Laat de motor warmdraaien en zet de gashendel na het starten van een koude motor in de 'fast' positie.

Om schade te voorkomen, mag u nooit aan de motorstartgreep trekken wanneer de motor draait.

Elektrisch starten

Draai met uw linkerhand de contactsleutel met de klok mee en houd deze in de positie om de motor te starten. Wanneer de motor start, laat u de sleutel los en zet u de gashendel in de snelle positie als deze zich aanvankelijk in de choke-positie bevond.

VOORKOM MOTORSCHADE: Gebruik de contactsleutel niet wanneer de motor draait.

Opmerking: Indien nodig kan de motor handmatig worden gestart met behulp van de motorstartgreep.

Vooruit rijden

Houd het stuur vast en bedien de koppelinghendel voor de grondaandrijving om de maaier in voorwaartse richting aan te drijven.

Wanneer de koppelinghendel voor de grondaandrijving is uitgeschakeld, kan de maaier worden geduwd. Deze functie is handig bij het maaien in krappe ruimtes.

Als de motorstophendel wordt losgelaten, stopt de motor.

Draaien

Om een wijde bocht te maken, stuurt u de maaier met het stuur in de gewenste richting.
Om een scherpe bocht te maken, laat u de koppelinghendel voor de grondaandrijving los, oefent u neerwaartse druk uit op het stuur om de voorwielen net boven de grond te tillen en stuurt u in de gewenste richting.

Om ongevallen te voorkomen, mag u de voorkant van de maaier niet te veel optillenwanneer u een bocht maakt. Til nooit de achterkant van de maaier op wanneer de motor draait.

Stoppen

Laat de koppelinghendel voor de grondaandrijving los, verlaag de gasstand en laat de motorstophendel los.

Noodstop: Laat zowel de koppelinghendel voor de grondaandrijving als de motorstophendel samen los.

Als de motor niet stopt, zet u de gashendel in de 'slow'-positietie en koppel de bougiekabel los.

Hellingen

Om motorschade te voorkomen, mag u de maaier niet gebruiken op hellingen die groter zijn dan 20 graden.

Maaihoogte

Beweeg de maaihoogtehendel zijwaarts om deze uit de vergrendelingsinkeping te halen, duw hem vervolgens naar voren om de maaihoogte te verlagen of trek hem naar achteren om de maaihoogte te verhogen. Laat de hendel los in de gewenste positie en zorg ervoor dat deze stevig vastklikt in een van de zeven inkepingen.

Selecteer altijd een maaihoogte die past bij de bedrijfsomstandigheden. Voorkom overbelasting van de motor en verstoppingen door lage sneden in lang gras te vermijden. Wees bereid om twee keer te maaien als het gras lang is.

Voor het maaien

Om ongevallen te voorkomen, moet u het gebied grondig inspecteren en alle voorwerpen verwijderen die bij contact met het maaimes van de maaier gevaarlijke projectielen kunnen worden. Inspecteer het gebied op verborgen obstakelsstructies die bij contact met het maaimes de gezondheid in gevaar kunnen brengen en veiligheid. Onthoud de locatie van deze obstakels en zorg ervoor dat u eromheen maait.

Graszak

Til de achterste deflector op en til de graszak door het stuur en laat de achterste deflector zakken om tegen de achterkant van de maaier te rusten.

Om de graszak te legen, giet u het gras eruit en schudt u de graszak krachtig om de luchtwegen schoon te maken. Een goede grasopvang is afhankelijk van een goede luchtstroom door de graszak. Bij het opvangen van gras is het belangrijk dat de graszak regelmatig wordt geleegd om verstoppingen en overbelasting van de motor te voorkomen.

Zonder grasopvang

Verwijder de graszak en bedien de maaier met de achterste deflector in de gesloten stand.

Dichte begroeiing

Gebieden met dichte begroeiing moeten worden gemaaid zonder het maaisel op te vangen. Als opvang vereist is, maai dan eerst het gebied zonder de graszak op de maximale maaihoogte. Laat het gras drogen en maai vervolgens het gebied op de maximale maaihoogte met de graszak gemonteerd. Verlaag de maaihoogte en maai het gebied indien nodig opnieuw totdat de gewenste afwerking is bereikt.

Om schade aan het gras te voorkomen, mag u niet meer dan een derde van de grashoogte in één keer verwijderen.

Frictieschijf

Het maaimes wordt aangedreven door de motor via een frictieschijf om schade aan de motorkrukas en het maaimechanisme te helpen voorkomen wanneer een verborgen obstakel of overbelasting wordt aangetroffen.

Stop altijd de motor wanneer een verborgen obstakel of overmatige trilling wordt aangetroffen. Koppel de bougiekabel los en onderzoek het maaimechanisme. Vervang ALTIJD een beschadigd maaimes - zie "Onderhoud".

Niet-begroeide gebieden

Wanneer u de maaier over niet-begroeide gebieden verplaatst, stopt u de motor en zet u de maaier op de maximale maaihoogte om het maaimechanisme te beschermen.

KALENDER VOOR GAZONONDERHOUD

Uitsluitend te gebruiken als richtlijn.

Januari
Er is deze maand heel weinig werk te doen, behalve het wegvegen van bladeren. Blijf van het gras af als het bevroren of doorweekt is.

Februari
Hark het gras grondig. Prik het gazon om de bodem te beluchten en bodemorganismen en wortelgroei te stimuleren en breng indien nodig gazonzand aan.

Maart
Het jaarlijkse gazonwerkprogramma begint eigenlijk deze maand. Zodra de bodemomstandigheden geschikt zijn, kan de eerste snede worden gemaakt. De eerste snede moet het gras slechts "toppen", omdat te kort maaien in dit stadium kan leiden tot ernstige vergeling of verbruining. Twee sneden zijn over het algemeen voldoende deze maand.

April
Maai vaak genoeg om te voorkomen dat het gras weggroeit. Graaf stukken grof gras of hardnekkig onkruid uit. Zaai kale plekken opnieuw in.

Mei
Blijf maaien en verhoog de frequentie indien nodig. Behandel met selectieve onkruidverdelgers of gecombineerde onkruid-/voedingspreparaten als u het gazon in april niet heeft gevoed.

Juni
Het zomermaaien moet nu aan de gang zijn. Het zou nodig moeten zijn om het gazon twee keer per week te maaien. Harken voor het maaien is deze maand belangrijk, omdat de gecombineerde actie de uitlopers van klaver onder controle houdt. Geef het gras indien nodig water en vergeet niet om het grondig te laten weken.

Juli
Behandel het gras met de tweede toepassing van kunstmest of onkruidverdelger/kunstmest. Geef indien nodig water en hark af en toe. In de regel moet het gras elke keer dat u maait, worden verwijderd. Als de weersomstandigheden droog en warm zijn en het gras onkruidvrij is, laat u het maaisel op het gazon liggen om het bodemvocht te helpen vasthouden.

Augustus
Blijf regelmatig maaien en geef indien nodig water. Vul eventuele scheuren veroorzaakt door droogte met een mengsel van scherp zand en aarde. Laat het gras bij droog weer langer om het bodemvocht vast te houden.

September
Verhoog de maaihoogte zodat het gras dikker kan worden en de wortels beschermd zijn tegen de wintervorst en sneeuw.

Oktober
Hark het riet uit de zode en prik het gazon om de drainage te bevorderen. Borstel turf en scherp zand in.

November
Gebruik een stijve bezem om wormenpoep te verspreiden voordat u gaat maaien. Houd de zode vrij van bladeren.

December
Afgezien van het wegvegen van bladeren is december een rustig einde van een druk jaar. Blijf van het gazon af als het erg nat of bevroren is.

Gazonstrepen

De manier om een net gestreept effect te bereiken, is door het gazon in parallelle strepen te maaien, waarbij afwisselende strepen in tegengestelde richting worden gemaaid. Een veel belangrijkere routine is om haaks op de lijn van de vorige maaibeurt te maaien. Als het werk in een noord-zuidlijn is uitgevoerd, moet de volgende maaibeurt in een oost-westrichting zijn. Het kruiselings maaien houdt het grove onkruidgras in toom.

Om schade aan het gras te voorkomen, mag u niet meer dan een derde van de grashoogte in één keer verwijderen.

ONDERHOUDSSCHEMA

Om ongelukken te voorkomen, zet u de motor uit en koppelt u de bougiekabel los voordat u onderhoudsprocedures aan de maaier uitvoert.

Volg de uurlijkse of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Frequentere service is vereist als u gedurende langere tijd onder stoffige, droge omstandigheden werkt, of wanneer er zwevend vuil aanwezig is, of na uitgebreide werkzaamheden waarbij hoog, droog gras wordt gemaaid.

Eerste 5 uur

• Vervang na de allereerste vijf uur de motorolie.

Dagelijks

• Controleer het oliepeil
• Verwijder grasresten rond de motor, de uitlaat/uitlaatbescherming en de luchtkanalen in de bovenste kap en de onderkant van de kap.
• Verwijder grasresten uit de grasopvangzak en controleer op tekenen van schade.
• Controleer de staat van beschermkappen en veiligheidsvoorzieningen en messen.

25 uur of elk seizoen

• Vervang de motorolie als u continu onder zware belasting of bij hoge omgevingstemperaturen werkt.
• Onderhoud de luchtfilter.
• Smeer wielen, draaipunten en koppelingen en vet de binnenste bedieningskabels in op het punt van in- en uitgang van hun buitenmantel.
• Controleer de afstelling van de koppelingskabel.
• Slijp het mes.

50 uur of elk seizoen

• Vervang de motorolie.

100 uur of elk seizoen

• Reinig het motorkoelsysteem. Vaker reinigen in stoffige omstandigheden of wanneer er zwevend vuil aanwezig is of na langdurig gebruik tijdens het maaien van hoog, droog gras.
• Vervang de bougie.

ONDERHOUD AAN DE MAAIER

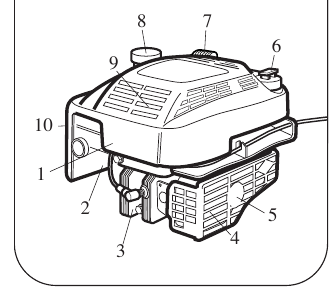

Motor

1. Motorkap
2. Carburateur
3. Bougie / Kabel
4. Uitlaatbescherming
5. Uitlaat
6. Olievuldop / Peilstok
7. Startgreep
8. Brandstofdop
9. Vingerbescherming
10. Luchtfilter

Afstelling gaskabel

Verwijder de twee schroeven waarmee de motorkap is bevestigd en verwijder de kap om het gasklepmechanisme aan de voorkant van de motor bloot te leggen. Draai de schroef van de buitenste kabelklem (1) los en beweeg de bedieningshendel van de regelaar (2) zo ver mogelijk naar links. Steek een grote, platte schroevendraaier (3) in de sleuf in de motorbedieningsbeugel (4) in de getoonde hoek. Duw de bedieningshendel van de regelaar naar rechts totdat deze de schroevendraaier raakt. Beweeg de gasklepregelhendel naar de 'snel'-stand (niet de 'choke'-stand) en draai de schroef van de buitenste kabelklem weer vast. Plaats de motorkap terug.

Carburateur afstellen

Mag alleen worden uitgevoerd door een erkende Briggs & Stratton-dealer. De motor mag onder geen enkele omstandigheid worden afgesteld om te draaien met een snelheid die hoger is dan die op de conformiteitsverklaring.

Olieservice

Controleer het oliepeil dagelijks voordat u de motor start en zorg ervoor dat het juiste oliepeil wordt aangehouden. Raadpleeg 'Voordat u de maaier start' voor instructies over het controleren en bijvullen van olie.

Vervang de motorolie na de eerste 5 bedrijfsuren en daarna volgens het 'Onderhoudsschema':-

1. Tap de brandstof af door de motor te laten draaien totdat de brandstoftank leeg is.
2. Verwijder de bougiekabel.
3. Laat de motor afkoelen.
4. Tap de olie af terwijl de motor warm is (niet heet).
5. Kantel de maaier op de linkerzijde, zodat het luchtfilter zich bovenaan bevindt om motorschade te voorkomen.
6. Verwijder de oliepeilstok en laat de olie in een geschikte container lopen.
7. Vul bij met nieuwe olie van de aanbevolen SAE-viscositeitsklasse. (Raadpleeg 'Voordat u de maaier start')

Onderhoud luchtfilter

Om het luchtfilter te onderhouden, draait u de schroef (1) los en verwijdert u de afdekking (2). Verwijder voorzichtig de voorfilter (3) en was deze in een oplossing van vloeibaar reinigingsmiddel en water. Laat het volledig aan de lucht drogen voordat u het aanbrengt.

Verwijder de cartridge (4) en reinig deze door voorzichtig op een plat oppervlak te tikken. Als 5 erg vuil, vervang dan.

• Gebruik geen petroleumoplosmiddelen.
• Gebruik geen perslucht.
• Smeer de cartridge niet in met olie.

Na het onderhoud plaatst u de voorfilter en de cartridge in de afdekking. Steek de lipjes aan de onderkant van de afdekking in de sleuven in de onderkant van de basis (5). Kantel de afdekking omhoog en draai de schroef stevig vast aan de basis.

Bougie-onderhoud

Gebruik alleen een Briggs & Stratton-bougietester (1) om te controleren op vonken, zoals weergegeven in het diagram.

Vervang de bougie elke 100 uur of elk seizoen, afhankelijk van wat zich het eerst voordoet. Een bougiesleutel is verkrijgbaar bij elke erkende Briggs & Stratton-servicehandelaar.

Controleer de bougie-afstand met een voelermaat en stel deze in op 0,76 mm.

De motor schoonhouden

Verwijder na gebruik dagelijks al het gras en vuil van de motor, inclusief de uitlaat/uitlaatbescherming, de luchtwegen in de bovenste kap en de omliggende dekgebieden. Spuit de motor tijdens het reinigen nooit af met water. Water kan de brandstof verontreinigen. Reinig altijd met een borstel of perslucht.

Gras en vuil kunnen het luchtkoelsysteem van de motor verstoppen, vooral na langdurig gebruik tijdens het maaien van hoog, droog gras. De interne koelribben en oppervlakken moeten mogelijk worden gereinigd om oververhitting en motorschade te voorkomen. We raden aan deze service te laten uitvoeren door een erkende Briggs and Stratton-dealer.

Graszak

Verwijder direct na gebruik grasresten uit de grasopvangzak en controleer de staat ervan op tekenen van schade.

Vervang een beschadigde grasopvangzak onmiddellijk om ongelukken te voorkomen.

Dekhuis

Verwijder direct na gebruik grasresten van de boven- en onderkant van de dekhuizing.

Om ongelukken te voorkomen, zijn meststoffen en topdressings bijzonder corrosief. Reinig het maaidek grondig direct na gebruik op behandeld gras en bewaar het uit de buurt van corrosieve materialen.

Borgmoeren en -bouten

Controleer regelmatig of alle borgmoeren en -bouten goed vastzitten. Vervang ontbrekende of beschadigde items onmiddellijk.

Afstelling koppelingskabel

32-38 mm Controleer de werking van de koppelingskabel om de 25 bedrijfsuren en stel deze indien nodig af. De koppelingskabel is correct afgesteld wanneer de riemaandrijving net in contact komt met de koppelingshendel die zich 32-38 mm van het stuur bevindt.

Draai de borgmoeren (1) los en draai de stelinrichting (2) indien nodig in of uit. Draai de borgmoeren (1) vast wanneer deze correct zijn afgesteld.

Smering

Smeer de wielen, draaipunten en verbindingen om de 25 bedrijfsuren met motorolie.

Breng een goede kwaliteit medium vet aan op de binnenste bedieningskabels op het punt van binnenkomst en verlaten van hun buitenste omhulsel.

Verwijderen van het maaimes

Tap de brandstof af door de motor te laten draaien totdat de brandstoftank leeg is en de motor stopt. Verwijder de bougiekabel en laat de motor afkoelen. Draai de maaier op de linkerzijde en zorg ervoor dat de luchtfilterzijde van de motor zich bovenaan bevindt. Pak het uiteinde van het maaimes stevig vast met de gehandschoende hand en verwijder de bout, de veerring en het afstandsstuk waarmee het maaimes is bevestigd met een 9/16" A/F-sleutel.

Om ongelukken te voorkomen, mag u nooit aan het maaimes werken, tenzij de bougiekabel is verwijderd. Het maaimes heeft scherpe randen. Draag ALTIJD sterke handschoenen om uw handen te beschermen bij het werken aan het maaimes. Draai gereedschap NIET naar de snijranden toe om het risico op letsel te vermijden als het gereedschap uitglijdt. Gebruik ALTIJD originele Hayter-vervangingsonderdelen.

De staat van het maaimes en de montage ervan moet regelmatig worden gecontroleerd op tekenen van slijtage of schade. Zorg ervoor dat het maaimes niet is verbogen of gebarsten.

Een beschadigd maaimes dat uit balans is, zal overmatig trillen en kan breken. Gebruik GEEN uit balans zijnd maaimes.

Controleer regelmatig of de bout waarmee het maaimes is bevestigd, is vastgedraaid met het gespecificeerde aanhaalmoment van 54 Nm.

Vervang het maaimes om de 2 jaar of eerder als het overmatig versleten of beschadigd is.

Om letsel te voorkomen, is het verstandig om hulp te zoeken bij het kantelen van de maaier op zijn kant.

Montage maaimes

Monteer het maaimes met de opstaande randen naar de motor gericht. Bevestig het maaimes met de bout (1), veerring (2) en afstandsstuk (3) en draai vast met een aanhaalmoment van 54 Nm

Maaimes slijpen

Een licht versleten maaimes kan opnieuw worden geslepen. Beide mesranden moeten gelijkmatig worden geslepen om de balans te garanderen. Slijp het maaimes om de 25 maaaiuren of vaker als de omstandigheden dit vereisen. Verwijder het maaimes van de maaier en reinig het met een borstel en water. Inspecteer het maaimes op tekenen van schade. Slijp beide snijranden met een platte vijl om de prestaties te herstellen.

Zorg ervoor dat het maaimes in balans is. Gebruik een schroevendraaier met een ronde schacht om het maaimes door het middelste gat te ondersteunen. Houd het maaimes horizontaal en laat het los. Een uitgebalanceerd maaimes blijft horizontaal.

Als het maaimes niet in balans is, draait het zware uiteinde naar beneden. Slijp het zware uiteinde totdat het maaimes correct is uitgebalanceerd.

Opslag

Om het stuur op te bergen, draait u de 2 kleine borgknoppen voldoende los zodat het naar voren kan worden gedraaid om tegen de maaier te rusten. Zorg ervoor dat de bedieningskabels niet vast komen te zitten op het draaipunt en druk de motorstophendel in om te voorkomen dat deze beschadigd raakt door contact met de bougie van de motor.

Motoren die langer dan 30 dagen worden opgeslagen, moeten worden beschermd met Briggs & Stratton-brandstofadditief of worden afgetapt van brandstof om te voorkomen dat er gom wordt gevormd in het brandstofsysteem of op essentiële carburateuronderdelen. Om ervoor te zorgen dat uw maaier in goede staat wordt gehouden, is het belangrijk dat de volgende procedure wordt gevolgd. Raadpleeg indien nodig het hoofdstuk Onderhoud.

Tap de brandstof uit de motor door de motor te laten draaien totdat deze stopt.

Koppel de bougiekabel los.

Ververs de motorolie.

Vervang de batterij. (Alleen bij elektrische start)

Verwijder de bougie van de motor en giet 15 ml motorolie in de motorcilinder en plaats de bougie terug. Overschrijd het aangegeven olievolume niet, aangezien motorschade kan optreden bij het opnieuw starten. Vervang de bougiekabel niet. Trek de startgreep van de motor langzaam één keer om de motor te starten. Dit verdeelt de olie en helpt motorkorrosie te voorkomen.

Verwijder gras en vuil van de motorcilinder, de koelribben van de cilinderkop, onder de bovenste kap en rond en achter de uitlaat/uitlaatbescherming.

Reinig alle andere delen van de maaier en zorg ervoor dat de grasopvangzak schoon is.

Smeer de maaier.

Behandel metalen onderdelen met een waterafstotend anticorrosieproduct.

Koppel de accukabels los. (Alleen bij elektrische start)

Dek de maaier af met een beschermhoes en bewaar hem in een droge, geventileerde ruimte.

De batterij opladen

VOORKOM ONGELUKKEN: Laad de batterij ALTIJD op in een goed geventileerde ruimte.

Laad de batterij NOOIT op in de buurt van open vuur of directe hitte.

Schakel ALTIJD de netspanning uit voordat u de oplader loskoppelt van de batterij.

Gebruik ALTIJD de batterijlader die bij de maaier is geleverd.

Het opladen van de batterij is niet nodig tijdens normaal gebruik. De motorwerking laadt de batterij automatisch op. Als de maaier voor een lange periode wordt opgeslagen, kan het nodig zijn om de batterij op te laden om elektrisch starten mogelijk te maken.

Laad de batterij alleen op wanneer dat nodig is.

Om de batterij op te laden:
Koppel de accukabel los van de maaikabel en sluit vervolgens de accukabel aan op de oplader.
Sluit de stekker van de oplader aan op de netspanning en schakel deze in om de batterij gedurende een periode van 14 uur op te laden.
Schakel de netspanning uit en koppel de stekker van de oplader los.
Koppel de accukabel los van de oplader en sluit vervolgens de accukabel aan op de maaikabel.

VOORKOM SCHADE: Sluit de batterijlader NOOIT aan op de motorkabel, omdat dit de oplader permanent zal beschadigen. Opladers die op deze manier zijn beschadigd, worden niet onder garantie vervangen.

VOORKOM MILIEUSCHADE: De batterij heeft een apart inzamelteken. Dit geeft aan dat de gebruikte batterij naar een erkende stortplaats moet worden gebracht. Het mag niet worden afgevoerd met het algemene afval.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor draait niet rond	Motorstophendel losgelaten. Incorrect oliepeil. Obstakel onder het maaidek. Batterij ontladen (Code481A)	Bedien de motorstophendel. Controleer het oliepeil. Verwijder het obstakel. Laad de batterij op (Code481A)
Motor rookt	Te hoog oliepeil. Luchtfilterpatroon doordrenkt met olie of geblokkeerd.	Controleer het oliepeil. Onderhoud de luchtfilter.
Motor loopt en stopt dan	Brandstoftoevoer tekort. Ontluchting van de brandstofdop geblokkeerd.	Vul de brandstoftank. Reinig de ontluchting van de brandstofdop.
Motor start niet	Motor onder belasting. Brandstoftoevoer tekort. Motor koud. Incorrecte/verontreinigde brandstof. Bougiekabel losgekoppeld. Verkeerde gasinstelling. Motorrem niet losgelaten. Defecte bougie. Batterij ontladen (Code481A)	Verhoog de maaihoogte. Vul de brandstoftank. Zet de gasklep in de 'choke'-stand. Tap de brandstoftank af en vul met de juiste brandstof. Sluit de bougiekabel aan. Zet de gasklep in de 'fast'-stand. Bedien de motorremhendel. Reinig en stel de opening af of vervang. Laad de batterij op (Code481A)
Motor loopt onregelmatig	Bedradingsfout. Bougiekabel raakt tijdens gebruik los. Defecte bougie. Luchtfilter geblokkeerd.	Controleer de bedrading. Sluit de bougiekabel aan. Reinig en stel de opening af of vervang. Onderhoud de luchtfilter.
	Incorrecte/verontreinigde brandstof.	Tap de tank af en vul met de juiste brandstof.
Motor trilt overmatig	Bevestigingsbouten los. Messenbout los.	Draai de bouten vast Draai de bout vast
Ongelijkmatige snede	Messen uit balans. Gebogen krukas. Ondulerende bodemomstandigheden Messen versleten	Balanceer de messen Raadpleeg uw dealer Verander de rijrichting Slijp de messen
Uitwerpkanaal blokkeert	Messen uit balans Wielen/rol beschadigd Gras is nat Maaihoogte te laag Graszak vol Luchtstroom door de graszak is beperkt	Balanceer de messen Inspecteer en vervang indien nodig Maai droog gras Verhoog de maaihoogte Leeg de graszak Reinig de graszak
	Motorsnelheid te laag	Zet de gasklep in de snelle stand
Maaier is moeilijk te duwen	Maaihoogte te laag Wielen/rol beschadigd	Verhoog de maaihoogte Inspecteer en vervang indien nodig
Maaier rijdt niet zelf Slechte grasopvang	Koppeling is niet goed afgesteld Aandrijfriem beschadigd Luchtstroom door de graszak is beperkt Uitwerpkanaal geblokkeerd Nat gras	Stel de koppelingskabel af Vervang de aandrijfriem Reinig de graszak Verwijder de blokkade Maai droog gras

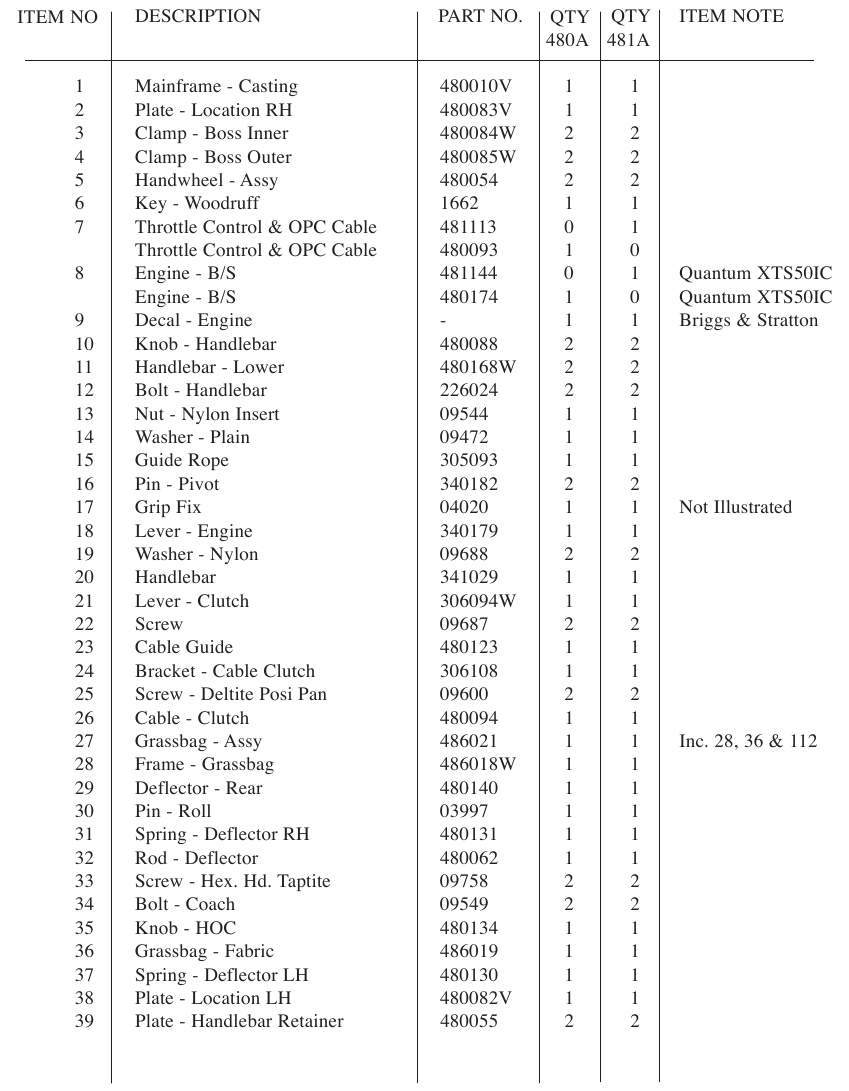

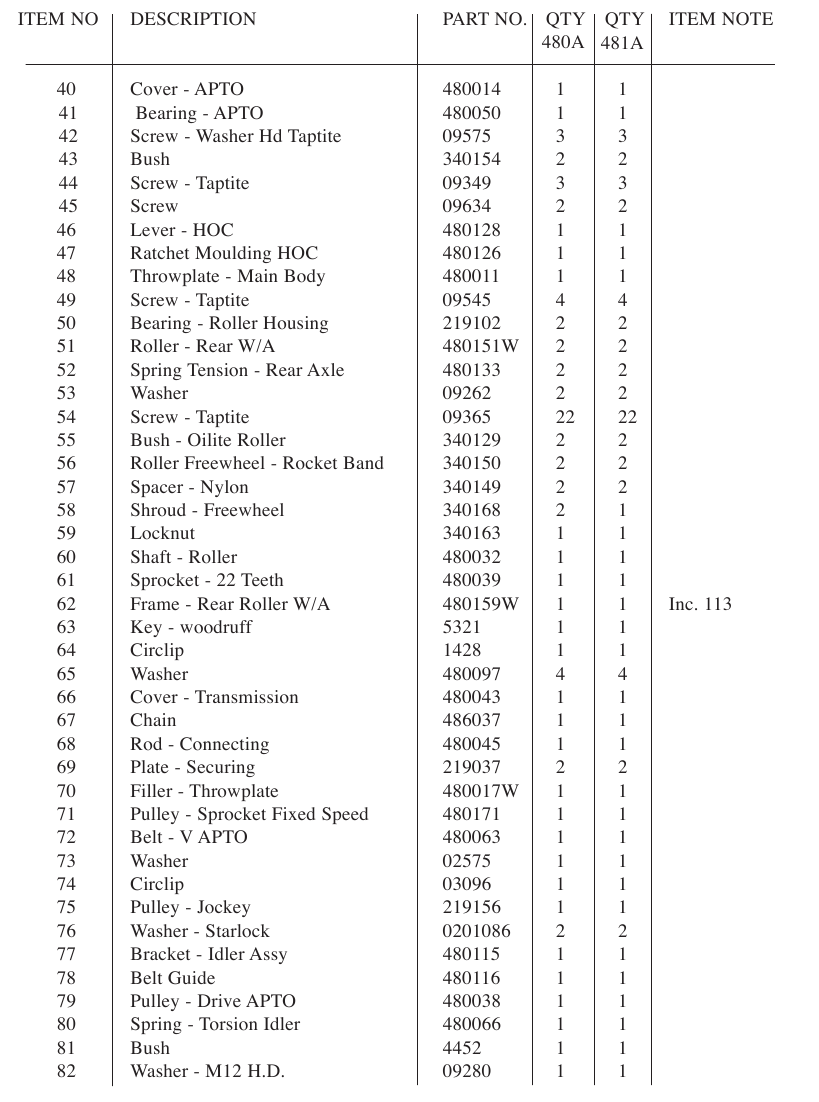

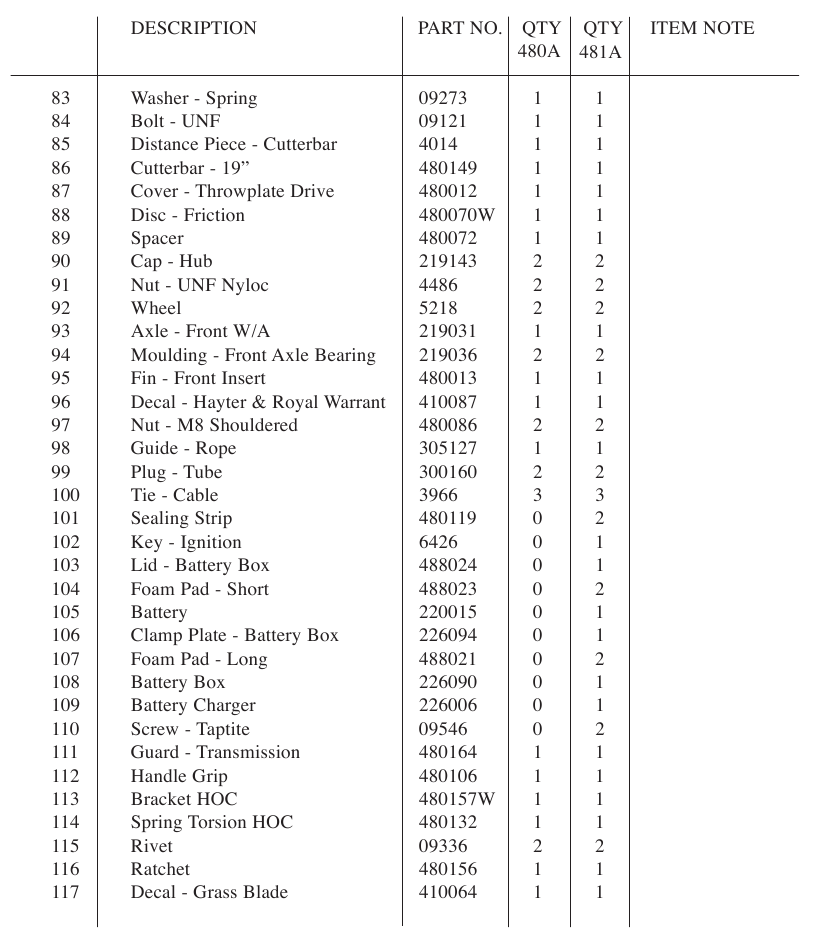

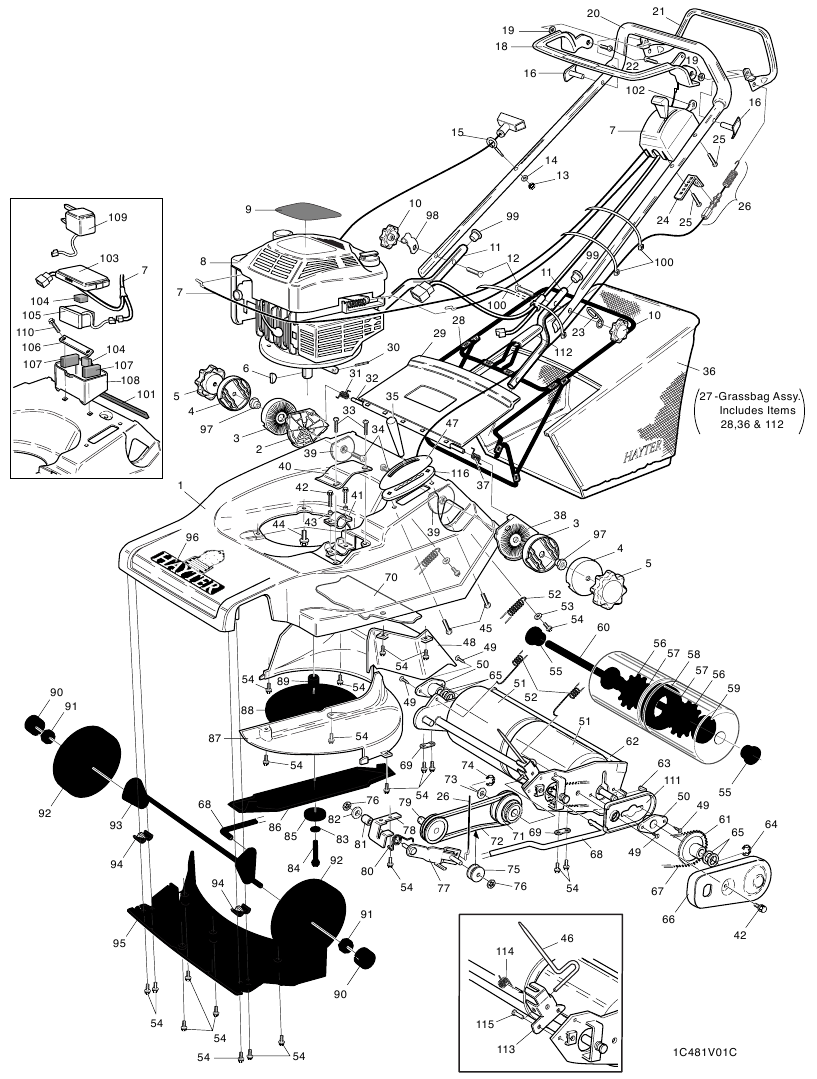

ONDERDELENLIJST

BEPERKTE GARANTIE
Als u aanvullende informatie nodig heeft over deze schriftelijke garantie of hulp nodig heeft bij het verkrijgen van diensten, schrijf dan naar: HAYTER LIMITED, Service Department, Spellbrook, Bishop's Stortford, Hertfordshire CM23 4BU

ALLEEN VK: Details van uw lokale geautoriseerde Hayter-dealer zijn te vinden in Yellow Pages en op de Hayter-website www.hayter.co.uk of neem contact op met:- Gratis telefoonnummer 0800 616298.

Referenties

• Home

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hayter Harrier 48, 480A, 481A handleiding

Beschikbare talen
