Hayter Harrier 56, 343C Handleiding

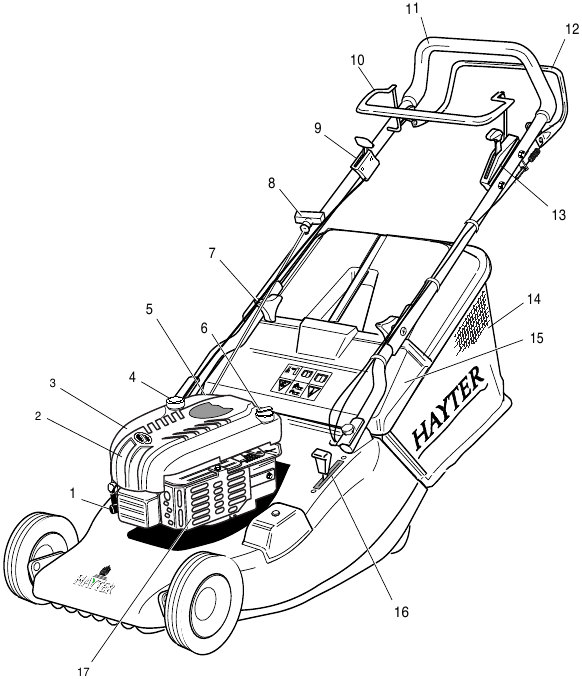

Belangrijkste kenmerken

1. Bougiekabel.
2. Motorkap
3. Luchtfilter.
4. Brandstoftankdop.
5. Serienummerlabel.
6. Oliedop en peilstok.
7. Vergrendelknop van de stuurboom.
8. Startgreep van de motor
9. Gasklepbediening.
10. Messtophendel.
11. Stuurboom.
12. Koppeling voor de aandrijving op de grond.
13. Koppeling van de mesrem.
14. Grasvangzak.
15. Achterdeflector.
16. Hoogte-instelling van het maaien.
17. Geluiddemperbescherming.

Specificaties

INLEIDING

Hartelijk dank voor de aankoop van een Hayter-grasmaaier. De volgende pagina's zijn ontworpen om u te helpen veilig en efficiënt gebruik te maken van uw grasmaaier.

Dit 'Handboek voor de gebruiker' moet worden beschouwd als onderdeel van de grasmaaier, omdat het essentiële informatie bevat over de veiligheid, de bediening, het onderhoud en de specificaties van de grasmaaier. Lees en begrijp dit handboek voordat u uw grasmaaier voor de eerste keer gebruikt. Zorg ervoor dat u vertrouwd bent met alle bedieningselementen en punten van regelmatig onderhoud. Raadpleeg bij twijfel uw plaatselijke erkende Hayter-dealer, die u graag verder helpt.

Deze grasmaaier is uitsluitend ontworpen voor gebruik in een huiselijke omgeving om gras te maaien. Gebruik op een andere manier wordt beschouwd als strijdig met het beoogde gebruik. Naleving van en strikte inachtneming van de bedienings-, service- en reparatievoorwaarden zoals gespecificeerd in dit handboek vormen ook essentiële elementen van het beoogde gebruik.
Deze grasmaaier mag alleen worden bediend, onderhouden en gerepareerd door personen die bekend zijn met de specifieke kenmerken ervan en die op de hoogte zijn van de relevante veiligheidsprocedures.
De veiligheidsmaatregelen die in dit handboek worden vermeld en alle andere algemeen erkende veiligheidsvoorschriften moeten te allen tijde in acht worden genomen.
Willekeurige wijzigingen die aan deze machine worden aangebracht, kunnen Hayter Limited ontheffen van aansprakelijkheid voor eventuele schade of letsel als gevolg hiervan.
Hayter-grasmaaiers zijn robuust geconstrueerd en ontworpen voor efficiënte, economische prestaties onder normale maaicondities. Correcte bediening en onderhoud zorgen voor een lange en probleemloze levensduur. Voordat uw grasmaaier vanuit onze fabriek wordt verzonden, wordt alles in het werk gesteld om ervoor te zorgen dat deze in perfecte staat wordt geleverd.
In dit handboek wordt met links en rechts bedoeld zoals gezien vanaf achter het stuur, in de richting van de voorwaartse beweging.
Dit handboek is gebaseerd op informatie die beschikbaar was op het moment van publicatie.
HAYTER LIMITED behoudt zich het recht voor om productspecificaties zonder voorafgaande kennisgeving te wijzigen.

VEILIGHEIDSMAATREGELEN

Veiligheidswaarschuwingssymbool

Dit veiligheidswaarschuwingssymbool geeft belangrijke veiligheidsberichten aan. Wanneer u dit symbool ziet, wees dan alert op mogelijk letsel. Lees het volgende zorgvuldig door en informeer anderen.
Uw grasmaaier is volkomen veilig als hij correct wordt gebruikt. Het niet in acht nemen van de volgende voorzorgsmaatregelen kan leiden tot ernstig letsel.

Opleiding

Lees de gebruikershandleiding zorgvuldig door voordat u de grasmaaier gebruikt. Besteed bijzondere aandacht aan de veiligheidsmaatregelen. Zorg ervoor dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de apparatuur. Leer hoe u de grasmaaier snel kunt stoppen in geval van nood.
Laat kinderen of mensen die niet bekend zijn met deze instructies de grasmaaier nooit gebruiken.
Maai nooit als er mensen, vooral kinderen, of huisdieren in de buurt zijn.
Houd er rekening mee dat de gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

Voorbereiding

Draag tijdens het maaien altijd stevige schoenen en een lange broek. Gebruik de apparatuur niet als u op blote voeten loopt of sandalen draagt.
Inspecteer grondig het gebied waar de grasmaaier zal worden gebruikt en verwijder alle voorwerpen die door de machine kunnen worden weggeslingerd.

Benzine is licht ontvlambaar.

• Bewaar brandstof in containers die speciaal voor dit doel zijn ontworpen.
• Voordat u de motor start, moet u de brandstof alleen buitenshuis bijvullen. Verwijder nooit de dop van de brandstoftank en vul nooit benzine bij terwijl de motor draait of als de motor heet is. Laat de motor minstens twee minuten afkoelen voordat u bijtankt. Rook niet tijdens het tanken.
• Probeer de motor niet te starten als er benzine is gemorst of als er een benzinelucht aanwezig is. Verplaats de grasmaaier uit de buurt van het gemorste gebied en vermijd het ontstaan van een ontstekingsbron totdat de benzinedampen zijn verdwenen.
• Gebruik altijd verse brandstof. Oude brandstof kan de carburateur verstoppen en lekkage veroorzaken.
• Plaats de doppen van de brandstoftank en de olietank goed vast.

Een beschadigd maaimes of een losse bevestigingsbout zijn grote gevaren. Inspecteer voor gebruik altijd visueel het maaimechanisme om er zeker van te zijn dat het in goede staat is. Een beschadigd maaimes moet onmiddellijk worden vervangen door een origineel Hayter-onderdeel.

Werking

Gebruik de motor niet in een afgesloten ruimte waar uitlaatgassen (koolmonoxide) zich kunnen ophopen. Tank alleen buitenshuis en rook niet tijdens het tanken.
Trek altijd langzaam aan het startkoord totdat u weerstand voelt. Trek vervolgens snel aan het koord om terugslag te voorkomen en hand- of armletsel te voorkomen.
Maai alleen bij daglicht of goed kunstlicht.
Vermijd waar mogelijk het gebruik van de grasmaaier op nat gras.
Zorg altijd voor een goede voetsteun op hellingen.
Loop, ren nooit.
Maai dwars op de helling, nooit op en neer.
Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
Maai geen overdreven steile hellingen van meer dan 20 graden.
Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van de grasmaaier.
Stop de motor voordat u de grasmaaier over andere oppervlakken dan gras verplaatst.
Gebruik de grasmaaier nooit als de beschermkappen niet goed zijn geplaatst en in goede staat verkeren.
Wijzig de instellingen van de motortoerentalregelaar niet en laat de motor niet te snel draaien.
Schakel de achterrolkoppeling uit voordat u de motor start.
Start de motor voorzichtig, met de voeten op veilige afstand van het maaimes.
Kantel de grasmaaier niet bij het starten van de motor.
Steek uw handen of voeten nooit in de buurt van of onder draaiende onderdelen.
Pak de grasmaaier nooit op en draag hem nooit terwijl de motor draait.
Til de achterdeflector nooit op terwijl de motor draait. Raak nooit de uitlaat/uitlaatbescherming of de koelribben aan als de motor heet is.
Stop de motor en trek de bougiekabel los:

• Voordat u verstoppingen verwijdert of de uitwerpopening ontstopt.
• Voordat u de grasmaaier schoonmaakt/controleert of eraan werkt.
• Na het raken van een vreemd voorwerp. Inspecteer de grasmaaier op schade en zorg ervoor dat de nodige reparaties worden uitgevoerd voordat u opnieuw start.
• Als de grasmaaier abnormaal begint te trillen (controleer onmiddellijk).

Stop de motor:

• Wanneer u de grasmaaier verlaat.
• Voordat u tankt.
• Verminder de gashendelinstelling tijdens het uitschakelen van de motor.

Onderhoud & Opslag

Houd alle moeren, bouten en schroeven goed vastgedraaid om ervoor te zorgen dat de apparatuur in veilige bedrijfsconditie verkeert.
Controleer regelmatig de brandstofleidingen en fittingen op scheuren of lekkage en vervang ze indien nodig.
Controleer nooit op een vonk als de bougie is verwijderd. (Gebruik een goedgekeurde tester)
Inspecteer de uitlaat periodiek en vervang deze als hij versleten is of lekt.
Laat de motor nooit draaien met de bougie verwijderd.
Start de motor nooit met het luchtfilter of de luchtfilterafdekking verwijderd.
Bewaar de grasmaaier nooit met benzine in de tank in een afgesloten ruimte waar dampen een open vlam of vonk kunnen bereiken.
Laat de motor afkoelen voordat u hem in een omheining opbergt. Om het brandgevaar te verminderen, houdt u de motor en het omliggende dek vrij van gras, bladeren of overmatig vet.
Controleer de achterdeflector en de grasvangzak regelmatig op slijtage of beschadiging. Vervang versleten of beschadigde onderdelen voor de veiligheid.
Als de brandstoftank moet worden afgetapt, moet dit buitenshuis en wanneer de motor is afgekoeld, worden gedaan.
Draag sterke werkhandschoenen bij het verwijderen en opnieuw monteren van het maaimes.
Vervang versleten of defecte onderdelen altijd door originele Hayter-onderdelen.

Veiligheidssymbolen

Veiligheidswaarschuwing - Let op de mogelijkheid van letsel.

Lees de gebruikershandleiding zorgvuldig door voordat u de machine gebruikt.

Gevaar voor het afsnijden van tenen of vingers in het maaimechanisme.

Stop de motor en verwijder de bougiekabel voordat u aan de grasmaaier gaat werken.

Gevaar om geraakt te worden door weggeslingerde voorwerpen.

Houd omstanders op veilige afstand van de grasmaaier.

Bedieningssymbolen

Maaihoogte-instelling (symbool)

Gasklepbediening (symbolen)

Gasklepbediening (symbool)

DE GRASMAAIER MONTEREN

Checklist levering

Haal de grasmaaier uit de verpakking en controleer of de volgende items correct zijn geleverd. Als er items ontbreken, neem dan contact op met uw plaatselijke Hayter-dealer.

1. Gebruikershandleiding.
2. Grasvangzak.

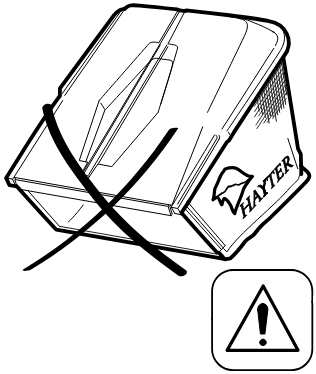

Knip om ongelukken te voorkomen het lange lint dat aan de grasvangzak is bevestigd af en gooi het weg.

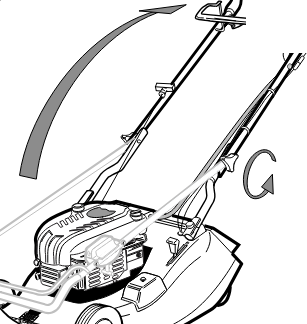

Stuurboom

Draai de bevestigingsknoppen van de stuurboom voldoende los om de stuurboom te laten draaien. Houd de motorstophendel naar de stuurboom toe en klap de stuurboom uit in de werkstand, voordat u deze loslaat. Draai beide stuurboomknoppen vast om ze in de juiste positie vast te zetten.
Zorg ervoor dat de bedieningskabels niet bekneld raken bij het draaipunt.

Bevestiging grasvangzak

Til de achterdeflector op, laat de grasvangzak door de stuurboom zakken en haak hem in de juiste positie. Laat de deflector zakken om op de grasvangzak te rusten

VOORDAT U DE GRASMAAIER START

Voorkom motorschade

Om motorschade te voorkomen, wordt de motor zonder olie of benzine verzonden. De motor moet worden gevuld met de juiste kwaliteit olie en benzine voordat de motor wordt gestart.

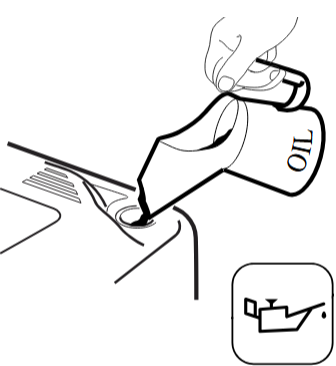

Olietype

Gebruik altijd detergentmotorolie van hoge kwaliteit met de classificatie SAE 30. Gebruik nooit additieven bij de aanbevolen olie.
Om de levensduur van uw motor te verlengen, is het belangrijk dat de olie na de eerste 5 gebruiksuren wordt ververst - zie 'Onderhoudsschema'.

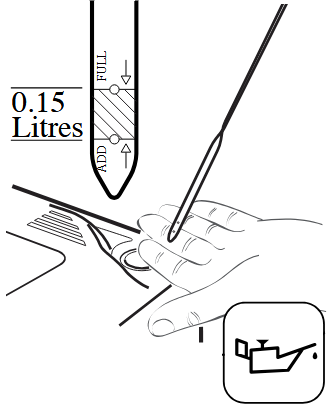

Oliepeil controleren

Maak de omgeving van de olievuldop schoon voordat u deze verwijdert. Schroef met de grasmaaier op een vlakke ondergrond de olievuller - peilstok los en verwijder deze. Veeg de olie eraf met een schone doek. Schroef de olievuller - peilstok terug op zijn plaats, schroef hem vervolgens los en verwijder hem om het oliepeil te controleren.
Het oliepeil is correct wanneer het op de vol-markering op de peilstok staat. VUL NIET TE VEEL.

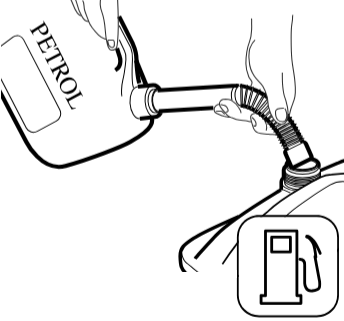

Brandstoftype

Gebruik altijd schone, verse ongelode benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt. Meng nooit olie met benzine. Voor extra motorbescherming raadt Briggs & Stratton het gebruik van hun brandstofadditief aan, dat verkrijgbaar is bij een erkende Briggs & Stratton-service dealer.
Vul tot de basis van de hals om ruimte te laten voor brandstofuitzetting. Vul de brandstoftank niet te vol.

DE MAAIER BEDIENEN

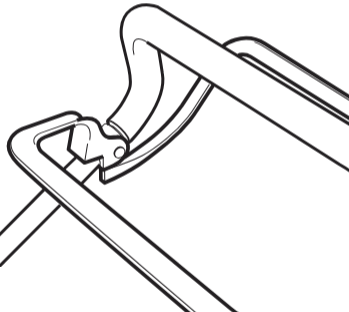

Bedieningselementen

Bedien alle bedieningshendels meerdere keren en zorg ervoor dat de kabels vrij bewegen. Controleer of de messenstop- en grondaandrijvingskoppelingshendels vrij terugkeren naar hun rustpositie wanneer ze worden losgelaten.
Tijdens het bedienen van het motorgasklepmechanisme moet lichte weerstand voelbaar zijn bij het bewegen van de hendel naar de 'choke' positie.

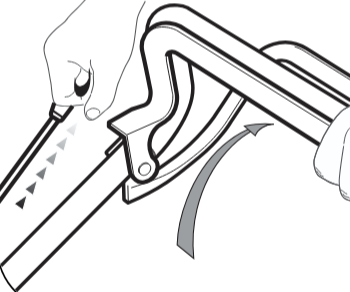

Starten

1. Verplaats de gashendel naar de 'choke' positie voordat u een koude motor start. Verplaats de gashendel naar de 'fast' positie voordat u een warme motor start.

2. Ga achter de maaier staan en houd het stuur vast met uw linkerhand. Houd met uw rechterhand de motorstartgreep vast en trek langzaam totdat er weerstand wordt gevoeld, trek dan snel om de motor aan te zwengelen. Laat de startgreep voorzichtig terugkeren naar de opbergpositie wanneer de motor start.
   Als de motor na 5 pogingen niet start, raadpleeg dan "Probleemoplossing".
   Opmerking: het mes is in dit stadium niet ingeschakeld.

3. Laat de motor opwarmen en verplaats de gashendel naar de 'fast' positie na het starten van een koude motor.
   Om schade te voorkomen, mag u nooit aan de motorstartgreep trekken als de motor draait.

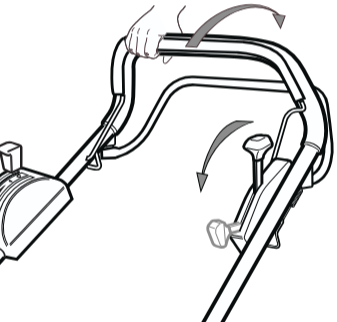

4. Om het mes in te schakelen, houdt u de messenstophendel met uw rechterhand tegen het stuur en duwt u met uw linkerhand de mesremkoppelingshendel naar voren om in te schakelen. Laat de mesremkoppelingshendel los en deze keert terug naar zijn rustpositie.

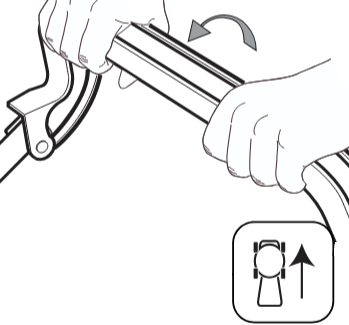

Vooruit rijden

Houd het stuur vast en bedien de grondaandrijvingskoppelingshendel om de maaier in een voorwaartse richting aan te drijven.
Wanneer de grondaandrijvingskoppelingshendel is uitgeschakeld, kan de maaier worden geduwd. Deze functie is handig bij het maaien in krappe ruimtes.
Als de messenstophendel wordt losgelaten, stopt het mes.

Draaien

Om een ​​wijde bocht te maken, stuurt u de maaier met het stuur in de gewenste richting.
Om een ​​scherpe bocht te maken, laat u de grondaandrijvingskoppelingshendel los, oefent u neerwaartse druk uit op het stuur om de voorwielen net boven de grond te brengen en stuurt u in de gewenste richting.
Om ongelukken te voorkomen, mag u de voorkant van de maaier niet te ver omhoog brengen bij het maken van een bocht. Breng nooit de achterkant van de maaier omhoog als de motor draait.

Stoppen

Laat zowel de grondaandrijvingskoppelingshendel als de messenstophendel los. Trek de gashendel naar de achterste positie.
Noodstop Als de motor niet stopt, koppelt u de bougiekabel los.

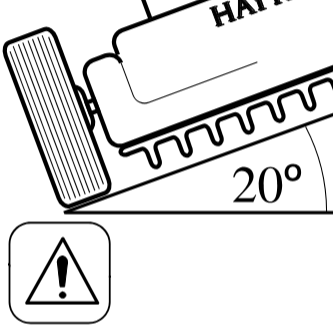

Hellingen

Om motorschade te voorkomen, mag u de maaier niet gebruiken op hellingen groter dan 20 graden.

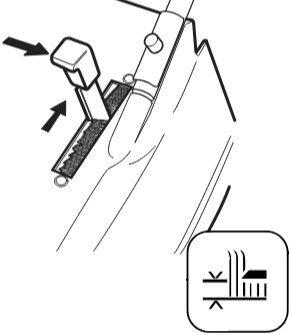

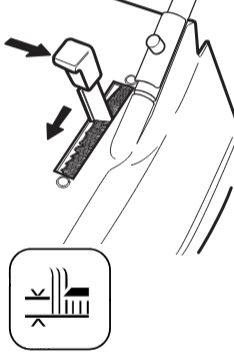

Maaihoogte

Om de maaihoogte aan te passen: Pak de hendel vast en trek hem zijwaarts om hem uit de vergrendelingsinkeping te halen, duw hem vervolgens naar voren om de maaihoogte te verlagen of trek hem naar achteren om de maaihoogte te verhogen. Laat ten slotte de hendel los in de gewenste positie en zorg ervoor dat deze stevig vastklikt in een van de negen instelinkepingen.
Selecteer altijd een maaihoogte die past bij de bedrijfsomstandigheden. Probeer motoroverbelasting en blokkades te voorkomen door lage sneden in lang gras te vermijden. Wees bereid om twee keer te maaien als het gras lang is.

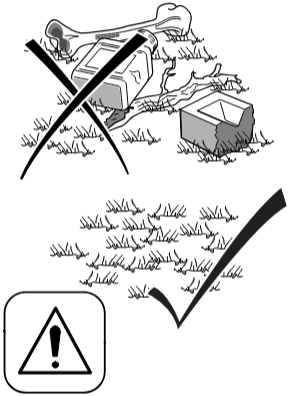

Voor het maaien

Om ongelukken te voorkomen, inspecteert u het gebied grondig en verwijdert u alle voorwerpen die, wanneer ze in contact komen met het mes van de maaier, gevaarlijke projectielen kunnen worden. Inspecteer het gebied op verborgen obstakels die bij contact met het mes de gezondheid en veiligheid in gevaar kunnen brengen. Onthoud de locatie van deze obstakels en zorg ervoor dat u er omheen maait.

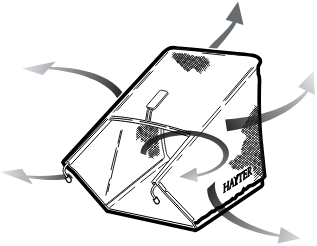

Graszak

Til de achterste deflector op en til de grasopvangzak door het stuur en laat de achterste deflector zakken om tegen de achterkant van de maaier te rusten.
Om de grasopvangzak te legen, giet u het gras eruit en schudt u de grasopvangzak krachtig om de luchtwegen schoon te maken. Een goede grasopvang is afhankelijk van een goede luchtstroom door de grasopvangzak. Bij het opvangen van gras is het belangrijk dat de grasopvangzak regelmatig wordt geleegd om blokkades en motoroverbelasting te voorkomen.

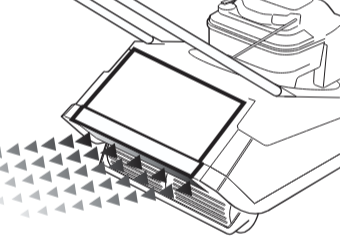

Zonder grasopvang

Verwijder de grasopvangzak en bedien de maaier met de achterste deflector in de gesloten positie.

Sterke begroeiing

Gebieden met sterke begroeiing moeten worden gemaaid zonder het maaisel op te vangen. Als opvang vereist is, maait u het gebied eerst zonder de grasopvangzak op de maximale maaihoogte. Laat het maaisel uitdrogen en maai vervolgens het gebied op de maximale maaihoogte met de grasopvangzak gemonteerd. Verlaag de maaihoogte en maai het gebied indien nodig opnieuw totdat het gewenste resultaat is bereikt.
Om grasschade te voorkomen, mag u niet meer dan een derde van de grashoogte in één keer verwijderen.

Wrijvingsinrichting

Een wrijvingsinrichting in de mesrem/koppeling helpt schade aan het maaimechanisme te voorkomen wanneer een verborgen obstakel of overbelasting wordt aangetroffen. Wanneer het obstakel of de overbelasting is verwijderd, wordt de wrijvingsinrichting automatisch opnieuw ingesteld.
Stop altijd de motor wanneer een verborgen obstakel of overmatige trilling wordt aangetroffen. Koppel de bougiekabel los en onderzoek het maaimechanisme. Vervang ALTIJD een beschadigd mes - zie "Onderhoud".

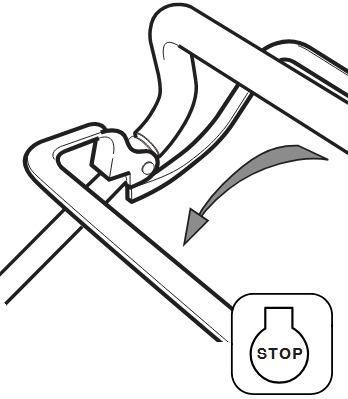

Niet-begroeide gebieden

Wanneer u de maaier over niet-begroeide gebieden verplaatst, stopt u het mes en zet u de maaier op de maximale maaihoogte om het maaimechanisme te beschermen.

KALENDER VOOR GAZONONDERHOUD

Uitsluitend te gebruiken als richtlijn.

Januari
Er is deze maand heel weinig werk te doen, behalve het wegvegen van bladeren. Blijf van het gras af als het bevroren of doorweekt is.

Februari
Hark het gras grondig. Prik het gazon om de grond te beluchten en bodemorganismen en wortelgroei te stimuleren en breng indien nodig gazonzand aan.

Maart
Het jaarlijkse gazonwerkprogramma begint deze maand echt. Zodra de bodemomstandigheden geschikt zijn, kan de eerste maaibeurt worden uitgevoerd. De eerste maaibeurt moet het gras slechts "toppen", omdat kort maaien in dit stadium kan leiden tot ernstige vergeling of verbruining. Twee maaibeurten zijn over het algemeen voldoende deze maand.

April
Maai vaak genoeg om te voorkomen dat het gras weggroeit. Graaf stukken grof gras of hardnekkig onkruid uit. Zaai kale plekken opnieuw in.

Mei
Blijf maaien en verhoog de frequentie indien nodig. Behandel met selectieve onkruidverdelgers of gecombineerde onkruid-/voedingspreparaten als u het gazon in april niet hebt gevoed.

Juni
Het zomermaaien zou nu aan de gang moeten zijn. Het zou nodig moeten zijn om het gazon twee keer per week te maaien. Harken voor het maaien is deze maand belangrijk omdat de gecombineerde actie de uitlopers van klaver onder controle houdt. Geef het gras indien nodig water en vergeet niet om grondig te drenken.

Juli
Behandel het gras met de tweede toepassing van meststof of onkruidverdelger/meststof. Geef indien nodig water en hark af en toe. In de regel moet het maaisel elke keer dat u maait worden verwijderd. Als de weersomstandigheden droog en warm zijn en het gras onkruidvrij is, laat u het maaisel op het gazon liggen om het bodemvocht te helpen behouden.

Augustus
Blijf regelmatig maaien en geef indien nodig water. Vul eventuele scheuren veroorzaakt door droogte met een mengsel van scherp zand en aarde. Laat het gras bij droog weer langer staan om het bodemvocht te helpen vasthouden.

September
Verhoog de maaihoogte zodat het gras dikker kan worden en de wortels tegen de wintervorst en sneeuw beschermd zijn.

Oktober
Hark het vilt uit de zode en prik het gazon om de drainage te bevorderen. Borstel er turf en scherp zand in.

November
Gebruik een stijve bezem om wormenmest te verspreiden voordat u gaat maaien. Houd de zode vrij van bladeren.

December
Afgezien van het wegvegen van bladeren is december het rustige einde van een druk jaar. Blijf van het gazon af als het erg nat of bevroren is.

Gazonstrepen

De manier om een ​​net streepjespatroon te bereiken, is door het gazon in parallelle strepen te maaien, waarbij afwisselende strepen in tegengestelde richting worden gemaaid. Een veel belangrijkere routine is om haaks op de lijn van de vorige maaibeurt te maaien. Als het werk in een noord-zuidlijn is uitgevoerd, moet de volgende maaibeurt in een oost-westrichting zijn. Het kruiselings maaien houdt het grove onkruidgras in toom.

Om grasschade te voorkomen, mag u niet meer dan een derde van de grashoogte in één keer verwijderen.

ONDERHOUDSSCHEMA

Om ongelukken te voorkomen, moet u de motor stoppen en de bougiekabel loskoppelen voordat u onderhoudswerkzaamheden aan de maaier probeert uit te voeren.
Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij langdurig werken in stoffige, droge omstandigheden, of wanneer er stof in de lucht aanwezig is, of na langdurig gebruik bij het maaien van lang, droog gras.

Eerste 5 uur

• Vervang na de allereerste vijf uur de motorolie

Dagelijks

• Controleer het oliepeil
• Verwijder grasresten rond de motor, de uitlaat/uitlaatbeschermer en de luchtwegen in de bovenste kap en de onderkant van de behuizing.
• Verwijder grasresten uit de grasopvangzak en controleer op tekenen van schade.
• Controleer de staat van beschermkappen en veiligheidsvoorzieningen.
• Controleer de staat van het mes.

25 uur of elk seizoen

• Vervang de motorolie bij continu gebruik onder zware belasting of hoge omgevingstemperatuur.
• Onderhoud de luchtfilter.

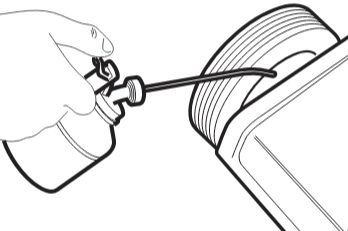

• Smeer wielen, draaipunten en koppelingen en smeer de binnenste bedieningskabels op het punt van binnenkomst en verlaten van hun buitenste behuizing.
• Controleer de afstelling van de koppelingskabel.

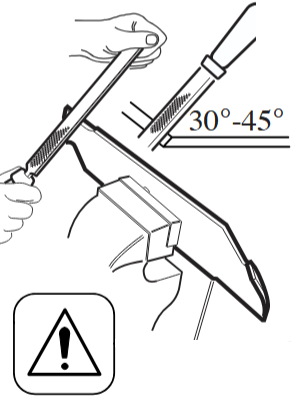

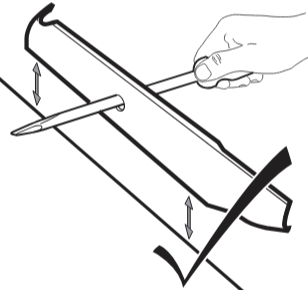

• Slijp het mes.

50 uur of elk seizoen

• Vervang de motorolie.

100 uur of elk seizoen

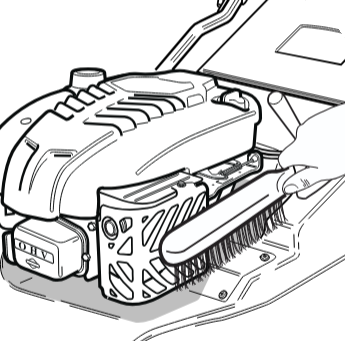

• Reinig het motorkoelsysteem. Reinig vaker in stoffige omstandigheden of wanneer er stof in de lucht aanwezig is, of na langdurig gebruik tijdens het maaien van lang, droog gras. Vervang de bougie.

ONDERHOUD AAN DE MAAIER

Om ongelukken te voorkomen, zet u de motor stil en koppelt u de bougiekabel los voordat u onderhoudswerkzaamheden aan de maaier uitvoert.

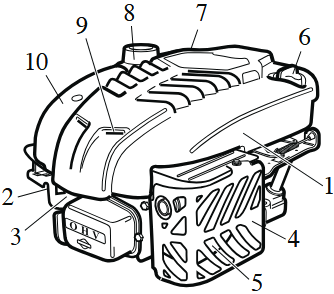

Motor

1. Motorkap
2. Bougie/Kabel
3. Carburateur
4. Uitlaatbescherming
5. Uitlaat
6. Olievulling/Peilstok
7. Startgreep
8. Brandstofdop
9. Vingerbescherming
10. Luchtfilter

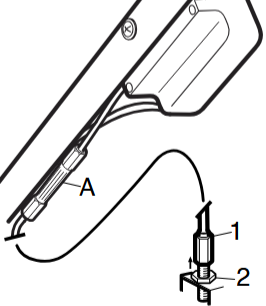

Afstelling gaskabel

Maak de schroef van de kabelklem (1) los en beweeg de regelaarshendel (2) zo ver mogelijk in de richting van schroef (1). Beweeg de gasklepbediening naar de choke-stand. Draai de schroef van de kabelklem vast.

Carburateur afstellen

Mag alleen worden uitgevoerd door een erkende Briggs & Stratton-dealer. De motor mag in geen geval worden afgesteld om te draaien met een hogere snelheid dan aangegeven op de conformiteitsverklaring.

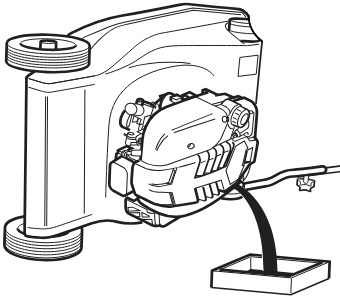

Olieservice

Controleer dagelijks het oliepeil voordat u de motor start en zorg ervoor dat het juiste oliepeil wordt gehandhaafd. Raadpleeg 'Voordat u de maaier start' voor instructies over het controleren en vullen van olie.
Vervang de motorolie na de eerste 5 bedrijfsuren en daarna volgens het 'Onderhoudsschema'.

Luchtfilterservice

Raadpleeg het onderhoudsschema aan het einde van dit hoofdstuk en zorg ervoor dat de aanbevelingen worden opgevolgd. Er is vaker onderhoud nodig bij gebruik in ongunstige omstandigheden.

• Verwijder de voorgereinigde (3) en de cartridge (4) door schroef (1) en deksel (2) los te draaien.
• Om de voorgereinigde te onderhouden, verwijdert u deze voorzichtig en wast u deze in een oplossing van vloeibaar wasmiddel en water. Laat het grondig aan de lucht drogen voordat u het terugplaatst.
• Reinig de cartridge door zachtjes op een plat oppervlak te tikken. Als het erg vuil is, vervang het dan of was het in een oplossing van niet-schuimend wasmiddel en warm water. Spoel grondig met stromend water vanaf de gaaszijde totdat het water helder is. Laat de cartridge staan en grondig aan de lucht drogen voordat u hem terugplaatst. Gebruik geen petroleumoplosmiddelen tijdens het reinigen, omdat dit ervoor zorgt dat de cartridge verslechtert. Gebruik geen perslucht, omdat dit de cartridge kan beschadigen. Smeer de cartridge niet met olie.
• Na het onderhoud installeert u de voorgereinigde en de cartridge in de afdekking. Steek de lipjes aan de onderkant van de afdekking in de sleuven aan de onderkant van de basis (5). Kantel de afdekking omhoog en draai de schroef stevig vast aan de basis.

Bougieservice

Gebruik alleen de Briggs & Stratton-bougietester (1) om te controleren op een vonk, zoals weergegeven in het diagram.
Vervang de bougie elke 100 uur of elk seizoen, afhankelijk van wat zich het eerst voordoet. Een bougiesleutel is verkrijgbaar bij elke erkende Briggs & Stratton-servicepunt.

Controleer de bougieafstand met een voelermaat en stel deze in op 0,76 mm.

De motor schoonhouden

Verwijder dagelijks na gebruik al het gras en vuil van de motor, inclusief de uitlaat/uitlaatbescherming, de luchtkanalen in de bovenste kap en de omliggende dekgebieden. Spuit de motor tijdens het reinigen nooit af met water. Water kan de brandstof verontreinigen. Maak altijd schoon met een borstel of perslucht.
Gras en vuil kunnen het luchtkoelsysteem van de motor verstoppen, vooral na langdurig gebruik tijdens het maaien van hoog, droog gras. De interne koelribben en oppervlakken moeten mogelijk worden gereinigd om oververhitting en schade aan de motor te voorkomen. We raden aan om deze service te laten uitvoeren door een erkende Briggs and Stratton-dealer.

Graszak

Verwijder direct na gebruik grasresten uit de grasopvangzak en controleer de staat ervan op tekenen van schade.
Om ongelukken te voorkomen, vervangt u een beschadigde grasopvangzak onmiddellijk.

Dekhuis

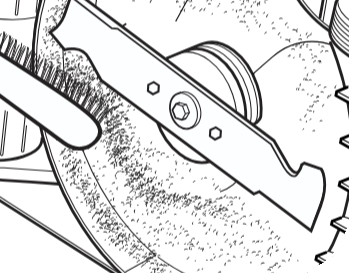

Verwijder direct na gebruik grasresten van de boven- en onderkant van de dekafdekking.
Meststoffen en topdressings zijn bijzonder corrosief. Reinig het maaidek grondig direct na gebruik op behandeld gras en bewaar het uit de buurt van corrosieve materialen.

Bevestigingsmoeren en -bouten

Controleer regelmatig of alle bevestigingsmoeren en -bouten goed vastzitten. Vervang ontbrekende of beschadigde items onmiddellijk.

Afstelling van de koppelingskabel

Controleer de werking van de koppelingskabel om de 25 bedrijfsuren en stel deze indien nodig af. De koppelingskabel is correct afgesteld wanneer de riemaandrijving net in contact komt met de koppelingshendel, die zich 32-38 mm van het stuur bevindt.

Stel de plastic afsteller (A) indien nodig in.
Als verdere afstelling nodig is, draai dan de borgmoeren (1) los en draai de afsteller (2) indien nodig in of uit. Draai de borgmoeren (1) vast wanneer ze correct zijn afgesteld.

Smering

Smeer de wielen, draaipunten en koppelingen om de 25 bedrijfsuren met motorolie.
Breng een goede kwaliteit medium vet aan op de binnenste bedieningskabels op het punt van binnenkomst en verlaten van hun buitenmantel.

Verwijdering van het snijblad

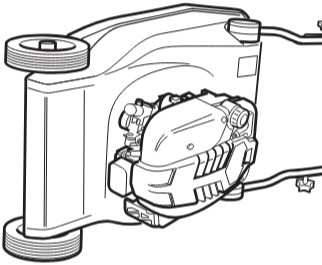

Laat de brandstof weglopen door de motor te laten draaien totdat de brandstoftank leeg is en de motor stopt. Verwijder de bougiekabel en laat de motor afkoelen. Draai de maaier op de linkerzijde en zorg ervoor dat de luchtfilterzijde van de motor naar boven wijst.
Pak het uiteinde van het snijblad stevig vast met de gehandschoende hand en verwijder de twee bevestigingsschroeven en het snijblad.
Om ongelukken te voorkomen, mag u nooit aan het snijblad werken, tenzij de bougiekabel is verwijderd. Het snijblad heeft scherpe randen. Draag ALTIJD sterke handschoenen om uw handen te beschermen wanneer u aan het snijblad werkt. Draai gereedschap NIET naar de snijkanten toe om het risico op letsel te voorkomen als het gereedschap zou uitglijden. Gebruik ALTIJD originele Hayter-vervangingsonderdelen.
De staat van het snijblad en de montage moeten regelmatig worden gecontroleerd op tekenen van slijtage of schade. Zorg ervoor dat het snijblad niet verbogen of gebarsten is.
Een beschadigd snijblad dat uit balans is, zal overmatig trillen en kan breken. Gebruik GEEN snijblad dat uit balans is.
Controleer regelmatig of de schroeven waarmee het snijblad is bevestigd, zijn vastgedraaid met het gespecificeerde aanhaalmoment van 40 Nm.
Vervang het snijblad om de 2 jaar of eerder als het overmatig versleten of beschadigd is.
Om letsel te voorkomen, is het verstandig om hulp te zoeken bij het draaien van de maaier op zijn kant.

Montage van het snijblad

Monteer het snijblad (2) met de opstaande randen naar de motor gericht. Zet het snijblad vast met twee nieuwe bevestigingsschroeven en draai aan tot een aanhaalmoment van 40 Nm.
Om ongelukken te voorkomen, mag u de bevestigingsschroeven nooit hergebruiken.

Het snijblad slijpen

Een licht versleten snijblad kan opnieuw worden geslepen. Beide bladranden moeten gelijkmatig worden geslepen om de balans te garanderen. Slijp het snijblad om de 25 maa-uren of vaker als de omstandigheden dit vereisen. Verwijder het snijblad van de maaier en reinig het met een borstel en water. Inspecteer het snijblad op tekenen van schade.
Slijp beide snijkanten met een vlakke vijl om de prestaties te herstellen.

Zorg ervoor dat het snijblad in balans is. Gebruik een schroevendraaier met een ronde schacht om het snijblad door het middengat te ondersteunen. Houd het snijblad horizontaal en laat het vervolgens los. Een uitgebalanceerd snijblad blijft horizontaal.

Als het snijblad niet in balans is, zal het zware uiteinde naar beneden draaien. Slijp het zware uiteinde totdat het snijblad correct is uitgebalanceerd.

Opslag

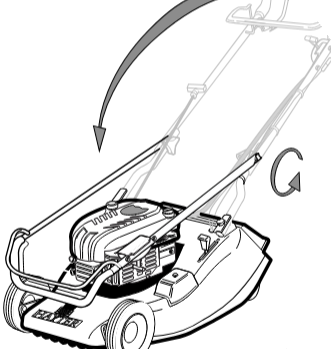

Om het stuur op te bergen, draait u de 2 kleine bevestigingsknoppen voldoende los zodat het naar voren kan worden gedraaid om tegen de maaier te rusten. Zorg ervoor dat de bedieningskabels niet vast komen te zitten op het draaipunt en druk de motorstophendel in om te voorkomen dat deze beschadigd raakt door contact met de bougie van de motor.
Motoren die langer dan 30 dagen worden opgeslagen, moeten worden beschermd met Briggs & Stratton-brandstofadditief of van brandstof worden ontdaan om te voorkomen dat er gomvorming optreedt in het brandstofsysteem of op essentiële carburateuronderdelen. Om ervoor te zorgen dat uw maaier in goede staat wordt gehouden, is het belangrijk dat de volgende procedure wordt gevolgd. Raadpleeg indien nodig het hoofdstuk Onderhoud.
Laat de brandstof uit de motor lopen door de motor te laten draaien totdat deze stopt.
Koppel de bougiekabel los.
Vervang de motorolie.
Verwijder de bougie van de motor en giet 15 ml motorolie in de motorcilinder en plaats de bougie terug. Overschrijd de aangegeven hoeveelheid olie niet, omdat er schade aan de motor kan optreden bij het opnieuw starten. Plaats de bougiekabel niet terug. Trek de startgreep van de motor langzaam één keer naar buiten om de motor te starten. Dit verdeelt de olie en helpt motorcorrosie te voorkomen.
Verwijder gras en vuil van de motorcilinder, de koelribben van de cilinderkop, onder de bovenste kap en rond en achter de uitlaat/uitlaatbescherming.
Reinig alle andere delen van de maaier en zorg ervoor dat de grasopvangzak schoon is.
Smeer de maaier.
Behandel metalen onderdelen met een waterafstotend anticorrosieproduct.
Dek de maaier af met een beschermhoes en bewaar hem in een droge, geventileerde ruimte.

PROBLEEMOPLOSSING

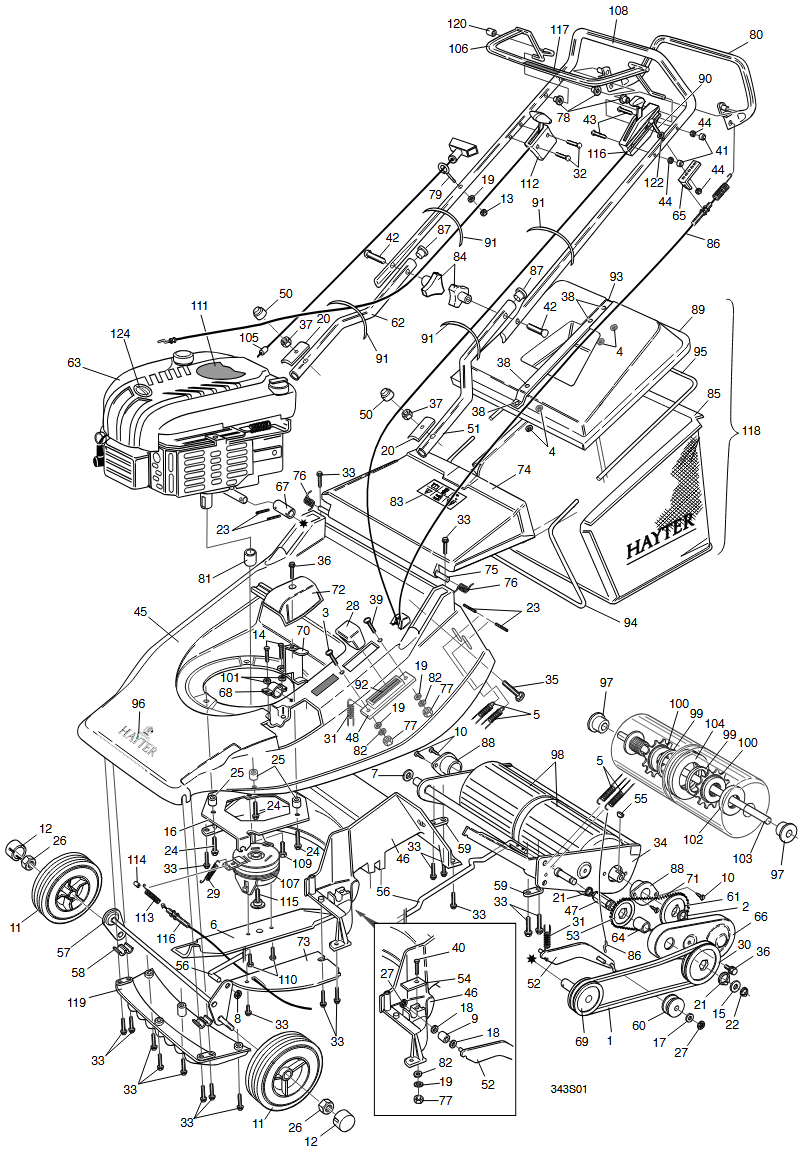

ONDERDELENLIJST

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hayter Harrier 56, 343C Handleiding

Beschikbare talen
