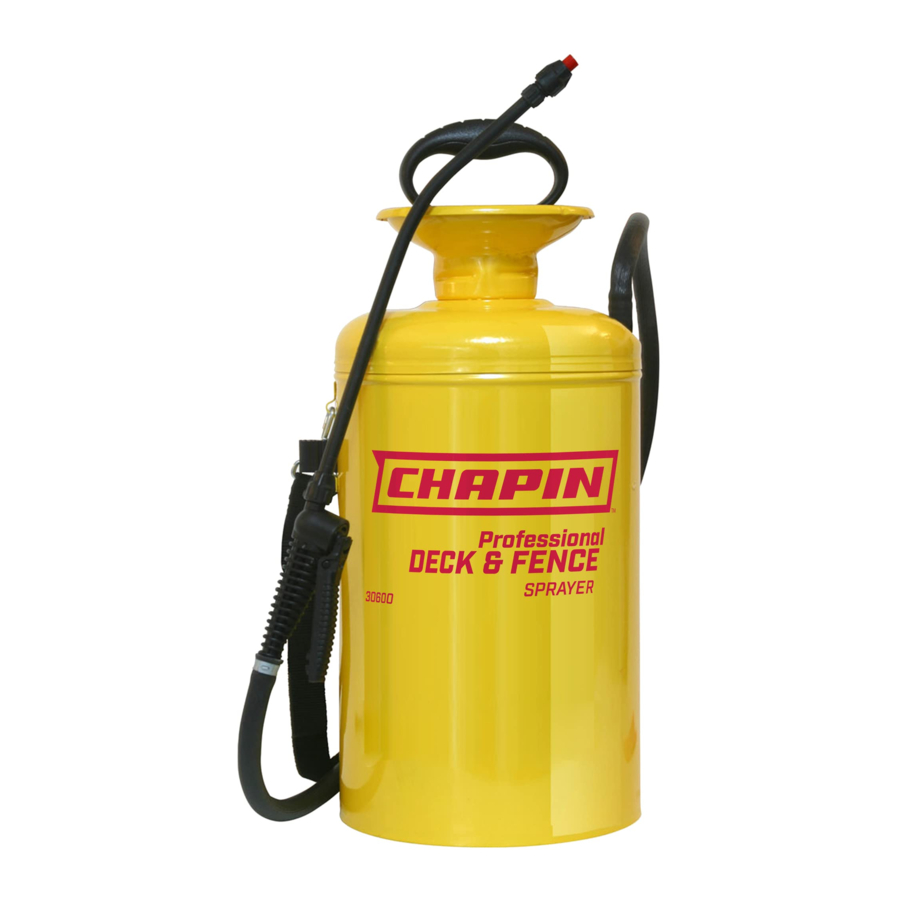

Chapin 30600 Handleiding

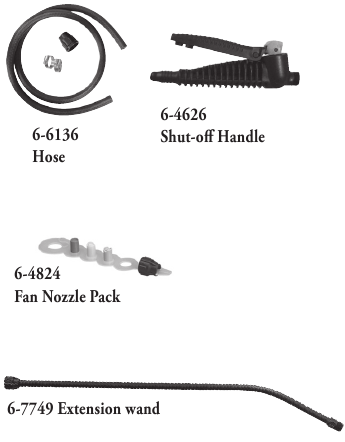

Onderdelen

Opmerking: Uw specifieke sproeier bevat mogelijk niet alle onderdelen die hierboven zijn afgebeeld.
Reparatieset Pakkingen en afdichtingen (niet inbegrepen)

Slang naar tank

Zorg ervoor dat de slang helemaal op de tank is geschoven. Zorg ervoor dat de slangklem strak zit en onder de slangnippel. Draai met de klok mee met een schroevendraaier om vast te draaien.

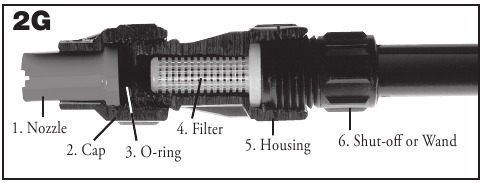

Sproeikop

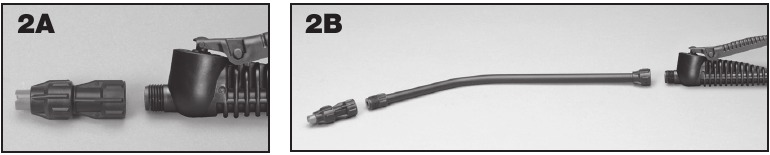

Bevestig de sproeikop aan de afsluithendel of verlenglans.

Plaats filter.

Plaats O-ring.

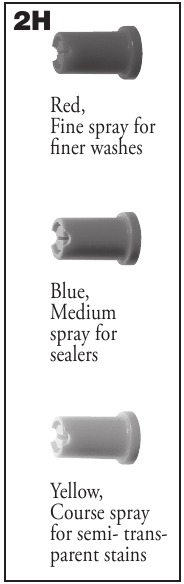

Plaats de juiste sproeikop in de dop.

Bevestig de dop met de sproeikop aan het uiteinde van de behuizing.

Controle vóór gebruik

1. Doen: Controleer of de slangmoer goed vastzit om er zeker van te zijn dat de slang stevig is bevestigd aan de tankuitlaat.
2. Doen: Inspecteer de slang op slijtage, scheuren, zachtheid of brosheid. Als een van deze omstandigheden wordt geconstateerd, vervang dan de slang vóór gebruik. Vervang alleen door originele onderdelen van de fabrikant.
3. Doen: Verwijder de pomp (zie Vul-, druk- en sproeinstructies), inspecteer de binnen- en buitenkant van de tank op tekenen van aantasting van de behuizing en de bodem. Elk teken van aantasting wijst op een mogelijke verzwakking van de tank en kan leiden tot explosief barsten onder druk. Als een van deze tekenen wordt geconstateerd, gooi de tank dan onmiddellijk weg en vervang hem. Probeer niet om lekken te repareren, enz., omdat dit kan leiden tot ernstig letsel.
4. Doen: Volg de Vul-, druk- en sproeinstructies, maar gebruik alleen water (pomp de plunjer 10-20 keer en controleer op lekken).
5. Doen: Richt de afsluiting van u af en open hem om er zeker van te zijn dat de uitlaat niet verstopt is.
6. Doen: Als de unit deze test doorstaat, laat u de druk los (zie Instructies voor het loslaten van de druk), leegt u de tank en gaat u verder met de Vul-, druk- en sproeinstructies.
7. Doen: Inspecteer alle metalen onderdelen, inclusief de lans, de sproeikop en de fittingen, op roest, corrosie en putjes. Als een van deze omstandigheden wordt geconstateerd, vervang het betreffende onderdeel dan door een origineel onderdeel van de fabrikant vóór gebruik.

Vullen

1. Doen: Draai de pompgreep tegen de klok in en verwijder de pomp
2. Doen: Bereid de sproeivloeistof volgens alle aanwijzingen en veiligheidswaarschuwingen op het etiket van de chemische stof.
3. Doen: Vul de tank tot niet meer dan de juiste gallonmarkering. NIET: vul te veel om ruimte te maken voor de pomp.
4. Doen: Controleer de pomp om er zeker van te zijn dat er geen gras of vuil aan de cilinder vastzit. Plaats de pomp terug in de tank en draai hem stevig vast.

Onder druk zetten en sproeien

Draai de hendel met de klok mee om vast te draaien. Duw de hendel omlaag en draai een kwartslag tegen de klok in om los te maken.

Pomp tot u weerstand voelt.

Duw de hendel omlaag en draai een kwartslag met de klok mee om te vergrendelen. Begin met sproeien. Pomp de sproeier opnieuw op indien nodig om de sproeikracht te behouden.

Pas het sproeipatroon aan door aan de dop van de sproeikop te draaien. Draai de dop niet meer dan 2 slagen, anders kan de dop loskomen waardoor het sproeimateriaal op u terug kan sproeien.

Om de druk te ontlasten

1. Doen: Terwijl de pomp van u af is gericht, draait u de vergrendelde hendel tegen de klok in tot er lucht begint te ontsnappen. Stop met het draaien van de hendel wanneer u lucht hoort ontsnappen.
2. Doen: Blijf uit de buurt van de sproeier tot alle lucht is ontsnapt.

Verzorging, opslag en onderhoud

1. Doen: Spoel de tank grondig uit met alleen water, leeg hem en vul hem opnieuw met water. Volg de Vul-, druk- en sproeivoorschriften Instructies, maar pomp de unit slechts 8-10 keer. Zorg ervoor dat de lans en de sproeikop na elk gebruik grondig met water zijn afgespoeld.
2. Doen: Open de afsluiting en laat het water door de uitlaat lopen.
3. Doen: Laat de druk los (volg de instructies voor het loslaten van de druk), verwijder de pomp en leeg de sproeier.
4. Doen: Bewaar de sproeiertank ondersteboven, met de pomp verwijderd, op een warme, droge plaats.
5. Doen: Smeer de pomp periodiek door 10-12 druppels lichte olie in de pompstang te laten vallen via de opening in de deksel.

Probleemoplossing

De tank komt op druk, maar spuit niet

Laat de druk in de tank los voordat u het probleem gaat oplossen.

Afsluiting reinigen
Trek de hendel recht omhoog.

Steek de inkepingen van de onderkant van de hendel in de plunjergroeven en draai tegen de klok in.

Verwijder de plunjer, het membraan en de veer. Was het membraan met een mild wasmiddel. Weer in elkaar zetten:
Houd de afsluiting rechtop zoals afgebeeld, plaats de veer in het gat en plaats het membraan bovenop de veer.
Zet de plunjer weer in elkaar en draai hem vast.

Draai de plunjer met de klok mee vast totdat deze gelijk ligt met de bovenkant van het afsluitlichaam. Draai de unit niet te vast, anders spuit hij mogelijk niet. Schuif de vorken onder de plunjer en duw de hendel omlaag totdat deze op zijn plaats klikt.

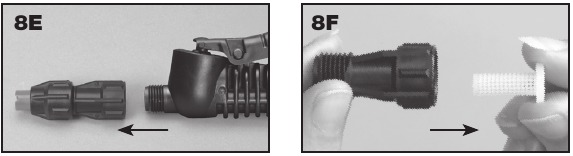

Sproeikop reinigen
Verwijder de behuizing. Verwijder het filter. Reinig en zet weer in elkaar

Onjuist gebruik of het niet opvolgen van de instructies kan leiden tot explosief falen met ernstig oog- of ander letsel tot gevolg. Voor een veilig gebruik van dit product moet u alle instructies lezen en opvolgen. Laat een sproeier onder druk niet in de hete zon staan. Hitte kan leiden tot drukopbouw, wat kan resulteren in een mogelijke explosie. Bewaar of laat de oplossing na gebruik niet in de tank achter. Draag altijd een veiligheidsbril, handschoenen, een shirt met lange mouwen, een lange broek en volledige voetbescherming tijdens het sproeien. Gebruik nooit gereedschap om de pomp te verwijderen als er druk in de sproeier staat. Ga nooit met uw gezicht of lichaam over de bovenkant van de tank staan tijdens het pompen of losdraaien van de pomp om te voorkomen dat de pomp en/of de oplossing worden uitgeworpen en u raken en verwonden. Zet de sproeier nooit op druk met andere middelen dan de originele pomp. Probeer deze sproeier niet aan te passen. Vervang onderdelen alleen door originele onderdelen van de fabrikant. Spuit nooit ontvlambare, bijtende, zure, chloor-, bleekmiddel- of andere corrosieve oplossingen of chemicaliën die warmte, druk of gas produceren. Lees en volg altijd de instructies van de fabrikant van de chemische stof voordat u deze met deze sproeier gebruikt, aangezien sommige chemicaliën gevaarlijk kunnen zijn bij gebruik met deze sproeier.

Dit product bevat chemicaliën, waaronder lood, waarvan de staat Californië weet dat ze geboorteafwijkingen en andere reproductieve schade veroorzaken. Was uw handen na gebruik.

P.O. Box 549 700 Ellicott St.
Batavia, NY 14021-0549 U.S.A.
1-800-950-4458
www.chapinmfg.com
