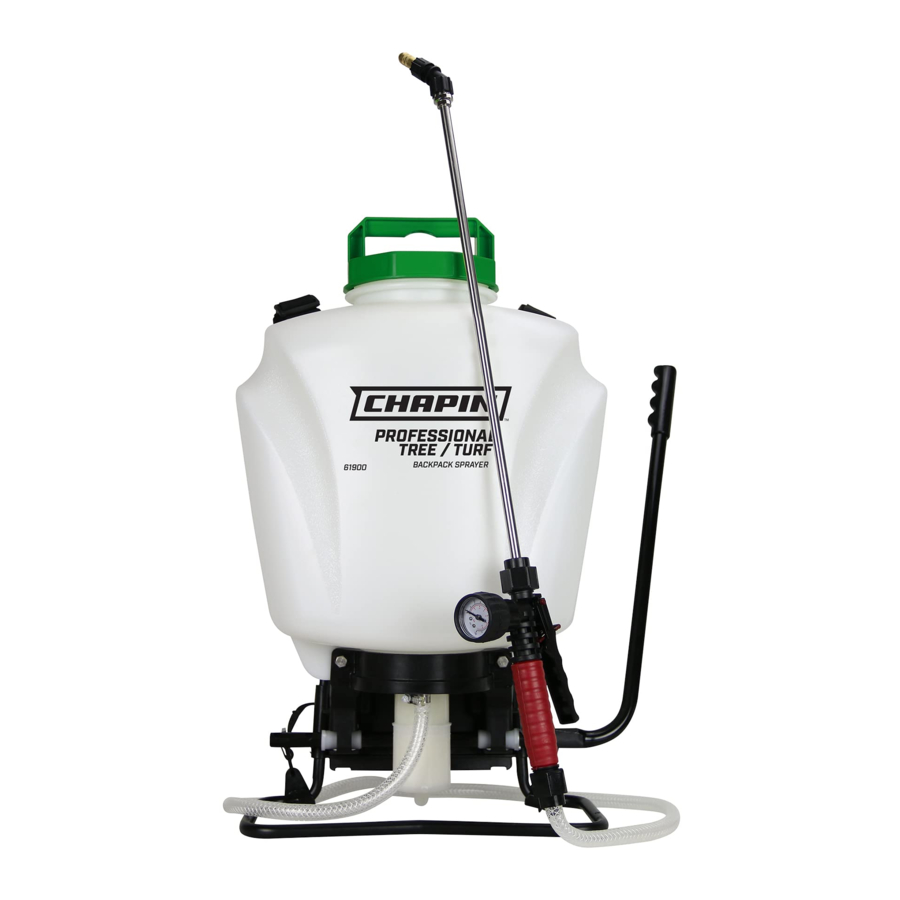

Chapin 61900 Handleiding

TOEPASSINGEN & GEBRUIK VOOR UW Chapin SPUIT

Vermijd het gebruik van een spuit voor algemene reinigingsdoeleinden als er al plantbeschermingsmiddelen of herbicidechemicaliën in de spuit zijn gebruikt. Als een spuit is gebruikt voor plantbescherming of als herbicide, reinig de spuit dan volledig voor gebruik.

Plantenvoeding: Gebruik verschillende sproeipatronen voor optimale bladvoeding of voor fungicide- en pesticide toepassing.

Herbiciden: Verminder onkruid en ongewenste planten, maar vermijd het gebruik van dezelfde spuit voor plantenvoeding of -bescherming zonder de spuit eerst grondig te reinigen.

Algemeen huishoudelijk gebruik: Breng reinigingsmiddelen, azijn, schoonmaakoplossingen, warm water (niet hoger dan 120ºF/49ºC) of niet-giftige huishoudelijke schoonmaakchemicaliën aan voor tapijten, vloeren, muren, glas, aanrechtbladen en plafonds. Gebruik GEEN spuit die is gebruikt met herbiciden, pesticiden of andere giftige chemicaliën voor huishoudelijke toepassingen.

Algemeen buitengebruik: Gebruik de spuit voor het reinigen van ramen of met een reinigingsmiddel voor algemene reiniging. Andere toepassingen zijn houtverduurzamingsmiddelen, wassen, waterdicht maken en verdund huishoudelijk bleekmiddel (max. 1 deel huishoudelijk bleekmiddel op 9 delen wateroplossing).

SPUITCOMPONENTEN & GEBRUIKSINFORMATIE

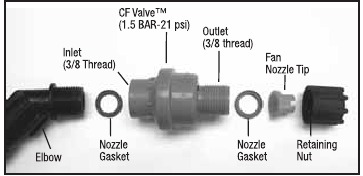

CF VALVETM-SAMENSTELLING

Monteer de sproeikopafdichting aan de inlaatzijde van de CF Valve^TM en schroef deze op het uiteinde van de elleboog. Plaats de platte sproeikop in de borgmoer en plaats vervolgens de sproeikopafdichting op de flens van de platte sproeikop. Schroef deze samenstelling op de uitlaatzijde van de CF Valve^TM. Om de CF Valve^TM te verwijderen, draait u de bovenstaande instructies om.

De CF Valve^TM is bedoeld voor gebruik met een vaste sproeikop. De meegeleverde platte sproeikop heeft een nominale waarde van @.4 GPM @40psi.

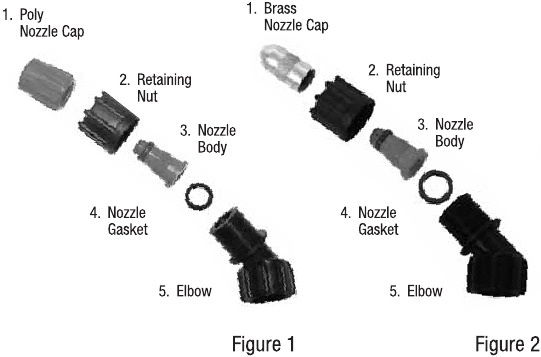

SPROEIKOPSAMENSTELLING

Zie Figuur 1-2:

Schroef de sproeikopdop (1) los van het sproeikophuis (3) terwijl de borgmoer (2) stevig aan de elleboog (5) is bevestigd. Schroef de borgmoer (2) los. Duw het sproeikophuis (3) met de sproeikopafdichting (4) uit de borgmoer (2). Om de sproeikop opnieuw te installeren, draait u de bovenstaande instructies om.

Schroef de borgmoer van de elleboog en duw de platte sproeikop en afdichting uit de borgmoer. Om de sproeikop opnieuw te installeren, draait u de bovenstaande instructies om.

Figuur 3

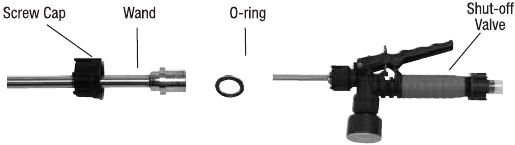

LANS SAMENSTELLING

1. Zorg ervoor dat de O-ring op het uiteinde van de lans is geïnstalleerd. Steek de lans in de afsluitklep.
2. Draai de schroef met de klok mee op de afsluitklep vast.

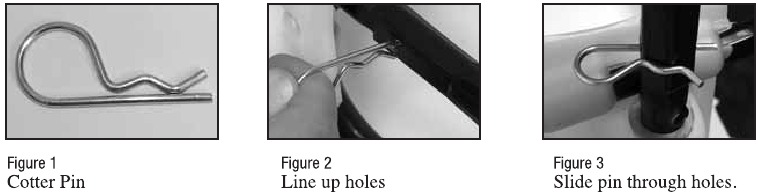

DE POMPHENDEL INSTALLEREN

De spuit bevat alle benodigde hardware voor het installeren van de pomphende. De pomphende kan aan beide uiteinden van de as (A) worden gemonteerd.

Om de pomphende te installeren, plaatst u de hendel (C) over de as (A) en lijnt u het pomphendelgat en het asgat uit. Duw de rechte kant van de splitpen (B) door het uitgelijnde gat zoals weergegeven in figuur 1 t/m 3.

DE SCHOUDERRIEM INSTALLEREN

De bovenkant van de schouderbanden is bevestigd aan de tank. Bevestig het onderste uiteinde van de banden door de riemhaken te klikken aan het metalen frame tussen waar het frame de tank verlaat en eromheen buigt.

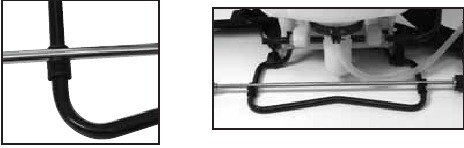

LANSPEN

De lans kan aan het metalen frame worden bevestigd met behulp van de lanspen.

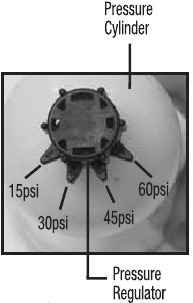

DRUKREGELAAR

De spuittank en de drukcilinder zijn afzonderlijke compartimenten in de spuit. De druk wordt gehandhaafd in een afzonderlijke drukcilinder binnen de unit en is gebouwd om normale bedrijfsdruk te weerstaan. De Chapin rugspuit heeft een ingebouwde, verstelbare regelaar om de spuitdruk te regelen. Pas indien nodig de regelaar aan voordat u de spuittank vult. Om aan te passen, verwijdert u eerst de tankdop en het filtermandje. Kijk in de tank om de bovenkant van de regelaar te zien. Er zijn vier "vingers" op de knop van de regelaar. De vingers zijn genummerd 1, 2, 3 en 4. Vinger 1=15 psi, Vinger 2=30 psi, Vinger 3=45 psi en Vinger 4=60 psi. Hoe hoger u de druk instelt, hoe meer vloeistof er in een bepaalde tijd uit de spuit komt.

Opmerking: hoe hoger de druk is ingesteld, hoe kleiner de druppels. Daarom zal er meer "drift" zijn in de uitgestoten vloeistof bij hogere drukken. Bij het wijzigen van de spuitdruk moet overtollige druk in de drukcilinder via de spuitlans in de tank worden afgevoerd. Om aan te passen, drukt u de regelaarknop naar beneden en draait u deze om uit te lijnen met de uitlijningspen op het gewenste nummer.

4-TRAPS FILTERSYSTEEM

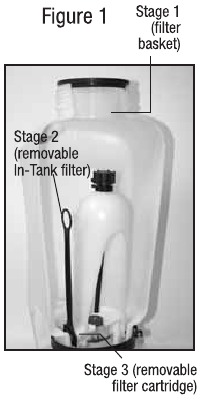

Deze rugspuit is uitgerust met een 4-traps filtersysteem (zie figuur 1).

Trap 1 is een filtermandje dat is opgenomen in de tankopening waar vloeistof wordt toegevoegd. Trap 2- en 3-filters bevinden zich aan de inlaat van de drukcilinder. Trap 2 is een verwijderbaar in-tank filter. Trap 3 is een verwijderbare filterpatroon die is geïntegreerd in de drukcilinder. Trap 4 is een verwijderbaar filter dat is opgenomen in de afsluitersamenstelling.

Periodieke reiniging van deze filters wordt aanbevolen om een consistente vloeistofstroom door de spuit te verzekeren. Dit zal ook de slijtage van de spuitcomponenten verminderen. Voor het reinigen van de trap 3-filterpatroon moet de gehele drukcilindersamenstelling worden verwijderd (zie paragraaf "de drukcilinder demonteren en repareren").

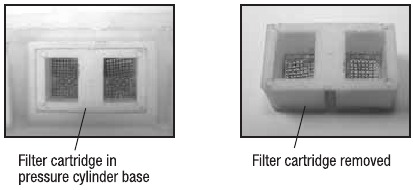

Zodra de drukcilinder is verwijderd, kan het trap 3-filter worden verwijderd voor reiniging (zie figuur 3).

Figuur 3 Trap 3 (verwijderbare filterpatroon)

Periodieke reiniging van het trap 2-filter wordt ten zeerste aanbevolen en vermindert de noodzaak om deze demontage uit te voeren. Het is het beste om geen of minimale vloeistof in de tank te hebben voordat u het trap 2 in-tank filter verwijdert en opnieuw installeert. Het in-tank filter moet op een specifieke manier worden georiënteerd wanneer het in de drukcilinderbasis wordt gestoken (zie figuur 2).

Figuur 2 Trap 2 (verwijderbaar in-tank filter)

Het trap 4-filter is een verwijderbaar filter dat is opgenomen in de inlaatzijde van de afsluitklep (zie paragraaf "de afsluitklep demonteren en repareren"). Zorg ervoor dat de druk is afgelaten voordat u de slang van de afsluiter loskoppelt. Het is het beste om geen of minimale vloeistof in de drukcilinder te hebben voordat u het trap 4-afsluitfilter verwijdert en opnieuw installeert, omdat er vloeistof uit de slang kan lekken.

DE SPUIT VULLEN

Zorg ervoor dat het filtermandje op zijn plaats zit om te voorkomen dat er vuil in de spuit terechtkomt.

Bepaal de hoeveelheid water die nodig is voor uw toepassing door op het chemische etiket te kijken naar de juiste verhouding van chemische stof tot de hoeveelheid water die u voor deze klus wilt spuiten. Voeg de juiste hoeveelheid chemische stof toe aan de spuit en giet vervolgens de afgemeten hoeveelheid water door het mandfilter in uw spuit. Roer het mengsel in de tank met een schoon gebruiksvoorwerp (zoals een verfroerder). De spuit kan de capaciteit van 4 gallon (15,0 l) plus de chemische stof bevatten.

Het is niet nodig om de spuittank bij elk gebruik volledig te vullen. U kunt de tank vullen met alleen de hoeveelheid die nodig is voor elke toepassing.

Volg altijd de instructies van de fabrikant op het productetiket.

NUTTIGE SPUITINFORMATIE

Gebruik SNELLE pompbewegingen om de pomp te vullen. U weet dat de drukcilinder zich vult met vloeistof wanneer u een stevige weerstand van de pomp voelt. De lucht in de drukcilinder wordt samengeperst door herhaalde slagen. Door op de handgreep op de afsluiter te drukken, gaat de klep open. De handgreep heeft een borgclip om de klep in de "OPEN" (OPEN) stand te houden voor continu spuiten, indien gewenst. Gebruik voor een eenvoudige pompbeweging het EINDE van de pomphende. De hoeveelheid vloeistof die tijdens het spuiten wordt afgegeven, is afhankelijk van de druk die op de drukregelaar is ingesteld en de snelheid van de pompbeweging.

Opmerking: Als u een snelle daling van de druk ervaart, laat u de spuit volledig leeglopen en pompt u de hendel met een lege tank. De drukcilinder vult zich met het vereiste luchtvolume om opnieuw druk te zetten. Chapin adviseert om deze procedure van tijd tot tijd uit te voeren als routineonderhoud.

CHEMICALIËN OP POEDERBASIS

Chemicaliën op poederbasis (poeder gemengd met vloeistoffen om het sproeimiddel te maken) zijn meestal schurend en kunnen slijtage veroorzaken. Wanneer u een chemische stof op poederbasis in uw spuit gebruikt, zorg er dan voor dat deze volledig is opgelost in de vloeibare oplossing. Reinig en spoel de spuit grondig met water om de levensduur van de spuitonderdelen te verlengen.

REINIGING

1. Maak de spuit altijd leeg en reinig de tank grondig na elk gebruik.
2. Pomp de spuitgreep totdat alle inhoud en lucht via de sproeikop naar buiten komen.
3. Vul de tank halverwege met water en pomp het water eruit zoals uitgelegd in stap 2 (herhaal dit indien nodig meerdere keren).

Andere reinigingstips:

• Een onjuiste sproeiverdeling betekent meestal dat de sproeikop verstopt is, verwijder de sproeikop en reinig deze.
• Er kan zeep aan het water worden toegevoegd om de tank te reinigen.
• Gebruik geen sterke reinigingsmiddelen of schuurmiddelen.
• Als u een chemisch middel gebruikt om de tank te reinigen, volg dan de aanbevelingen van de fabrikant voor de verwijdering van het afvalwater.
• Volg de instructies van de chemische fabrikant voor het opruimen.

DE SPUIT OPSLAAN / ONDERHOUDEN

• De spuit moet uit de buurt van direct zonlicht in een koele, droge ruimte worden opgeslagen.
• Zorg er voor vriesweer voor dat alle vloeistof in de tank, pomp, drukcilinder, slang, afsluitklep, lans en sproeikop wordt afgetapt, om vloeistofuitzetting en barsten in de spuitcomponenten te voorkomen (zie paragraaf "Reiniging"). Vergrendel de afsluitklep in de "open" (open) stand.
• Wanneer service nodig is, neem dan contact op met uw dichtstbijzijnde Chapin dealer en sta altijd op originele Chapin gefabriceerde vervangingsonderdelen.
• Inspecteer de slang, lans, pomp, tank en afsluitklep regelmatig op slijtage, beschadiging of lekkage en repareer defecten onmiddellijk.

PROBLEMEN OPLOSSEN MET UW SPUIT

DE ZUIGERPOMP DEMONTEREN EN REPAREREN

1. Verwijder de splitpen en de pomphendel. Leg de unit met de pomp naar u toe op zijn rug (Afbeelding 1).

   Draai de slangklem los en verwijder de sproeislang. Let op: er kan vloeistof achterblijven in de slang en de drukcilinder. Verwijder de moer en bout van de beschermkap en verwijder de kap (zie afbeelding 9). Draai de pompas om bij de twee hendelbouten (A) te komen. Gebruik een inbussleutel om de hendelbouten te verwijderen. Trek de zuigersamenstelling (B) uit de zuigercilinder (C).
2. Verwijder de zuigercilindersamenstelling door de zuigercilinder tegen de klok in te draaien als u de spuit van onderaf bekijkt.


   De zuigercilinder kan scherpe randen hebben.

3. Controleer de binnenkant van de zuigercilinder en de zuiger op verticale krassen. Als een of beide bekrast zijn, vervang ze dan.

4. Om de kraag te vervangen, duwt u deze met uw duim van de kroon van de zuiger af. U ziet voorgevormde sleuven om de nieuwe kraag op de zuigerkroon te installeren.

5. Er bevinden zich 2 klepplaten op de zuigercilinder, een aan de binnenkant van de cilinder en een aan de buitenkant aan de bovenkant. De klepplaten worden op hun plaats gehouden met een schroef en een ring en kunnen worden verwijderd en vervangen met behulp van een kruiskopschroevendraaier. De 2 O-ringen kunnen ook worden verwijderd en vervangen. Zorg ervoor dat de O-ringen in de O-ringgroeven in de zuigercilinder zijn geplaatst.

6. Vet de 2 O-ringen op de zuigercilinder in (zorg ervoor dat er geen vet op de klepplaat komt) en schroef de zuigersamenstelling in de drukcilinderbasis. Schroef de zuigercilinder met de klok mee vast totdat deze vastzit en de onderste O-ring niet meer zichtbaar is. Indien correct geplaatst, lijnt het lipje op de zuigercilinder uit met de ribbel op de drukcilinderbasis.


7. Breng vaseline aan op de binnenkant van de zuigercilinderwand en op de kraag en installeer de zuigersamenstelling opnieuw in de zuigercilinder.

8. Steek de zuiger in een hoek in met de voorrand van de kraag over de gleuf in de zuigercilinder. Bout de zuigersamenstelling aan de pompas met behulp van de hendelbouten.

9. Plaats de beschermkap terug. Draai de moer en bout vast. Plaats de pomphendel terug. Plaats de slang terug en zet de slangklem stevig vast.


DE DRUKCILINDER DEMONTEREN EN REPAREREN

Verwijder de drukcilinder alleen als het patroonfilter verstopt is of als de spuit lekt tussen de O-ring van de drukcilinder en de tank.

1. Laat de druk van de spuit los en verwijder alle vloeistof uit zowel de drukcilinder als de tank.
2. Verwijder de slang.

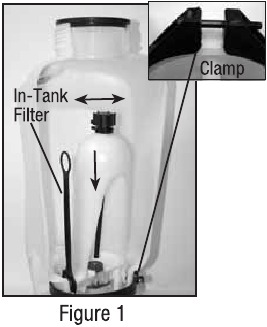

3. Verwijder het filter in de tank van de drukcilinder (bevindt zich in de tank - afb. 1).

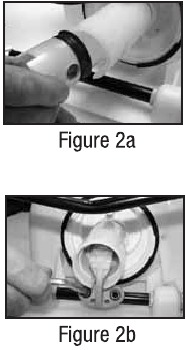

4. Verwijder de 2 bouten waarmee de draaihendel aan de pompas is bevestigd en verwijder de zuigersamenstelling (afb. 2a en 2b).

5. Verwijder de grote klem die de drukcilinder en de tank bij elkaar houdt (afb. 1).
6. Schommel de drukcilinder heen en weer en duw omlaag om hem uit de tank te halen (afb. 1).

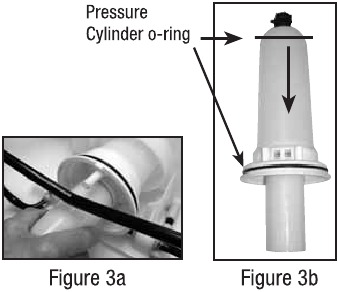

7. Eenmaal losgemaakt kan de hele samenstelling worden verwijderd door deze door het basisframe te manoeuvreren (afb. 3a en 3b).


8. Op dit punt kan de filterpatroon in de drukcilinder met een tang worden verwijderd en worden schoongemaakt of vervangen (afb. 4).

9. De O-ring van de drukcilinder kan ook worden vervangen. Rek de O-ring NIET over de onderste flens. Monteer de O-ring over de bovenkant van de cilinder. Breng vaseline aan op de O-ring voordat u de drukcilindersamenstelling terug in de tank plaatst (afb. 3b).
10. De drukregelaar kan op dit punt ook worden vervangen, indien nodig, door hem van de drukcilinder te schroeven. Als u hem vervangt, breng dan vaseline aan op de O-ringen van de drukregelaar voordat u hem installeert (afb. 5).

11. Zet alles weer in elkaar vanaf stap 6 tot en met 2, waarbij u elke stap in omgekeerde volgorde uitvoert. Opmerking: er is een combinatie van inkeping/lipje in de drukcilinder/tank die voor uitlijning moet worden gebruikt (afb. 6).


DE AFSLUITER DEMONTEREN EN REPAREREN

1. Gemonteerde afsluiter (Afbeelding 1).

2. Verwijder de borgpen (A) (Afbeelding 2), plaats het gekerfde uiteinde van de borgpen op een hard oppervlak en duw omlaag. Verwijder de borgpen en schuif de hendel van de klep.

3. Verwijder de schroefdop (met O-ring), veer en klephuis (B) (Afbeelding 3).

   Vervang versleten onderdelen. Smeer de O-ringen en zet alles weer in elkaar door de bovenstaande stappen om te keren. Plaats de hendelgroef in het sleufgedeelte van het klephuis en zorg ervoor dat de vergrendelingsclip correct is geplaatst. Steek de borgpen erin. Duw een paar keer op de hendel om het smeermiddel gelijkmatig te verdelen. (C) Controleer het filter aan het uiteinde van de afsluiter op vuil. Verwijder het filter en spoel het schoon met water.

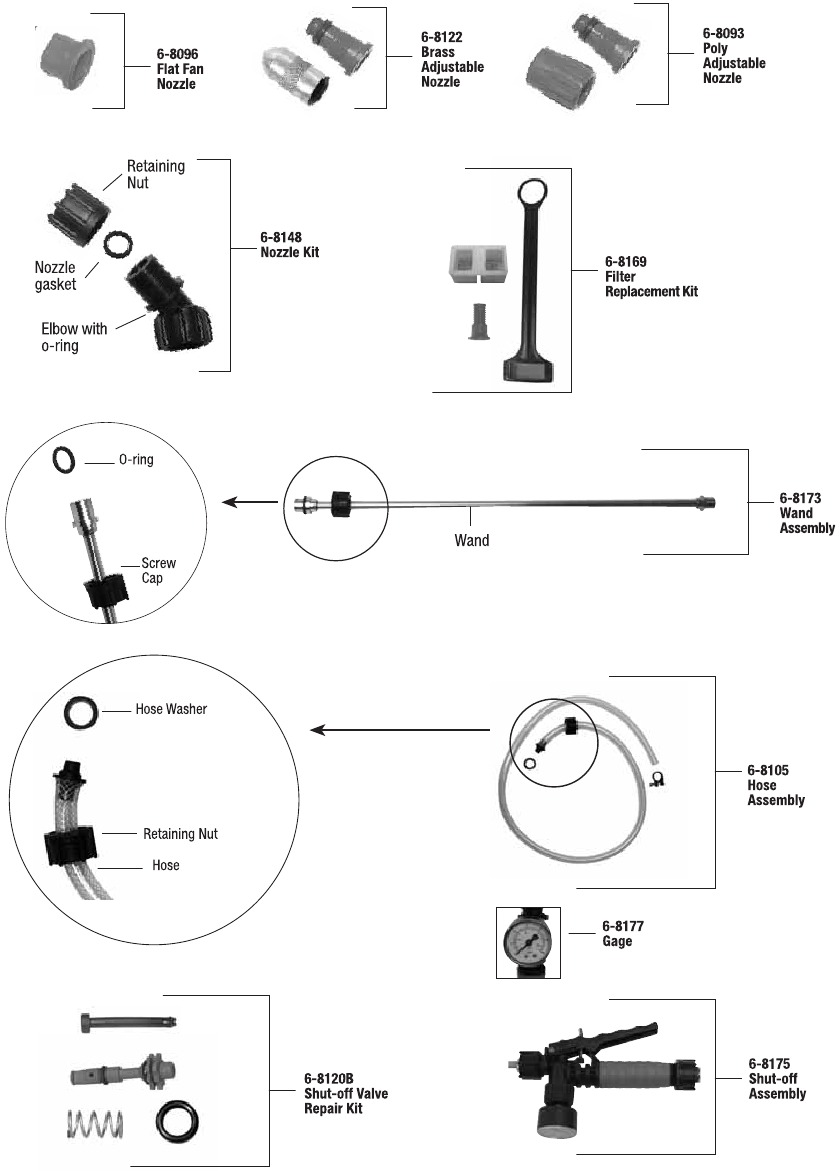

BESTELLEN VAN VERVANGINGSONDERDELEN

SPUITKOP SAMENSTELLING

Veiligheidsinstructies

Lees deze instructies zorgvuldig door voor gebruik

ONJUIST GEBRUIK OF HET NIET OPVOLGEN VAN DE INSTRUCTIES KAN LEIDEN TOT PRODUCTDEFECTEN OF PERSOONLIJK LETSEL. VOOR EEN VEILIG GEBRUIK VAN DIT PRODUCT MOET U ALLE INSTRUCTIES LEZEN EN OPVOLGEN VOOR GEBRUIK.

Het hanteren van de messing onderdelen van dit product stelt u bloot aan lood, een chemische stof die in de staat Californië bekend staat als veroorzaker van geboorteafwijkingen en andere reproductieve schade.
Was uw handen na het hanteren.

REGELS VOOR VEILIGE BEDIENING

Lees alle instructies grondig door voordat u uw Chapin-sproeier monteert en bedient. Bij het werken met apparatuur onder druk moeten veiligheidsmaatregelen altijd zorgvuldig in acht worden genomen, waaronder de volgende:

• Spuit NOOIT ontvlambare materialen of druk- en gasproducerende chemicaliën.
• Lees ALTIJD het chemische etiket voordat u de sproeier vult, omdat sommige chemicaliën gevaarlijk kunnen zijn bij gebruik met deze sproeier.
• Draag ALTIJD een veiligheidsbril, handschoenen, een shirt met lange mouwen, een lange broek en volledige voetbescherming tijdens het spuiten. Werk in een geventileerde ruimte of buiten.
• CONTROLE VOOR GEBRUIK: Controleer voor elk gebruik of de slangmoer goed vastzit om er zeker van te zijn dat de slang goed is bevestigd aan de afsluitconstructie. Zorg ervoor dat de slang goed aan de tank is bevestigd door indien nodig de slangklem aan te draaien. Zorg ervoor dat alle spuitmond- en lansverbindingen goed vastzitten.
• Laat een sproeier onder druk NIET in de hete zon of in de buurt van een warmtebron staan. Hitte kan ervoor zorgen dat de druk oploopt, waardoor de sproeier kan ontbranden of exploderen, met letsel of de dood tot gevolg.
• Breng de sproeier NOOIT onder druk met andere middelen dan de originele pomp. Overmatige druk kan ervoor zorgen dat de sproeier explodeert, met letsel of de dood tot gevolg.
• Probeer dit product NIET te wijzigen of te repareren, behalve met originele onderdelen van de fabrikant.

OPMERKING: De tank en slang kunnen restwater bevatten als gevolg van kwaliteitstests die op de sproeier zijn uitgevoerd.

U.S.A.
1-800-950-4458
www.chapinmfg.com
