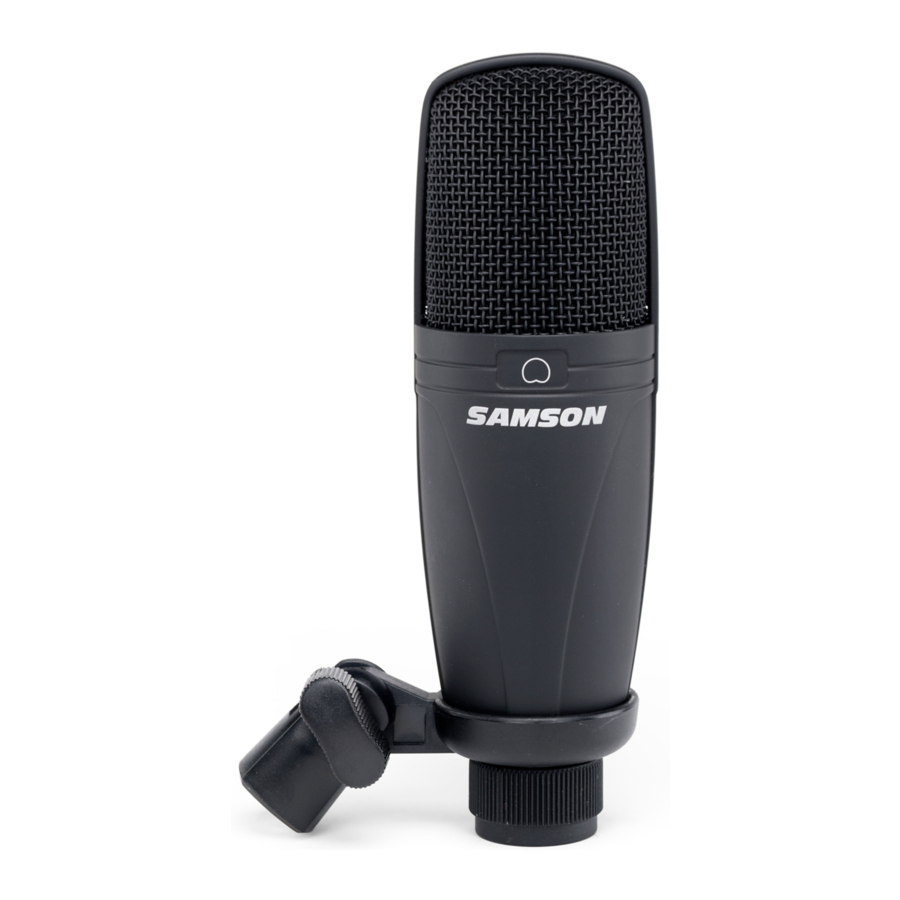

Samson Audio c15 handleiding

Inleiding

De C15 is voorzien van een grote 19mm ultradunne diafragma capsule die een verscheidenheid aan geluidsbronnen getrouw reproduceert, waaronder zang, akoestische instrumenten en overhead bekkens om er maar een paar te noemen. De uitgebreide frequentie en snelle transiënte respons verzekeren een nauwkeurige reproductie met lineaire eigenschappen van onder tot boven.
Op deze pagina's vindt u een gedetailleerde beschrijving van de functies van de C15 Studio Condensatormicrofoon, evenals stapsgewijze instructies voor de installatie en het gebruik ervan, en volledige specificaties. U vindt er ook een garantiekaart bij—vergeet niet deze in te vullen en op te sturen, zodat u online technische ondersteuning kunt ontvangen en zodat we u in de toekomst bijgewerkte informatie over deze en andere Samson-producten kunnen sturen.
Met de juiste zorg en voldoende luchtcirculatie zal uw C15 vele jaren probleemloos werken. We raden u aan uw serienummer te noteren in de daarvoor bestemde ruimte hieronder voor toekomstig gebruik.
Serienummer:
Aankoopdatum:
Mocht uw apparaat ooit onderhoud nodig hebben, dan moet een Return Authorization number (RA) worden verkregen voordat u uw apparaat naar Samson verzendt. Zonder dit nummer wordt het apparaat niet geaccepteerd. Bel Samson op 1-800-3SAMSON (1-800-372-6766) voor een Return Authorization number voordat u uw apparaat verzendt. Bewaar het originele verpakkingsmateriaal en stuur het apparaat indien mogelijk terug in de originele doos en verpakkingsmaterialen.

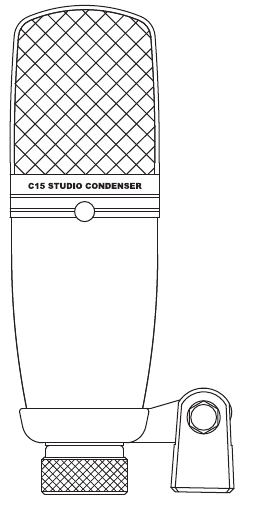

C15 Functies

• Grote Diafragma Studio Condensator
• 19mm Capsule met 3-micron Diafragma
• Soepele en transparante geluidsreproductie
• Hyper Cardioïde opnamepatroon
• 36-52 Volt Fantoomvoeding
• Interne Schokdemper
• Uitgebreide frequentierespons
• Solide ABS-constructie
• Draaibare Standaardbevestiging en Draagtas inbegrepen

De C15 bedienen

De C15 van stroom voorzien

De C15 is een condensatormicrofoon en moet daarom worden bediend door een fantoomvoeding aan te sluiten. Fantoomvoeding is standaard op de meeste kwaliteitsmixers, externe microfoonvoorversterkers en harde schijf recorders. Indien nodig kan ook een externe fantoomvoeding worden gebruikt. De C15 ontvangt de fantoomvoeding rechtstreeks via een microfoonkabel wanneer deze is aangesloten op een mixer of andere microfooningang die een fantoomvoeding bevat. De stroom wordt daadwerkelijk UIT de microfooningang gestuurd, en loopt geruisloos mee met het audiosignaal. (Best mysterieus, hè?) De meeste mixers hebben een schakelaar om de fantoomvoeding in te schakelen, dus controleer of de fantoomvoeding is ingeschakeld.

Polair patroon

De belangrijkste eigenschap van elke microfoon is de directionaliteit of het "opnamepatroon". Er zijn drie basiscategorieën opnamepatronen; omni, bi en unidirectioneel. Omni microfoons vangen geluid op uit alle richtingen, bi-directionele microfoons vangen het geluid recht voor en achter de microfoon op, terwijl het geluid aan de linker- en rechterkant wordt onderdrukt, en unidirectionele (cardioïde) microfoons vangen het geluid voor de microfoon op. Hoewel omni- en bi-directionele microfoons erg handig zijn voor een verscheidenheid aan toepassingen, vereisen de meeste "micing"-situaties in opname en live geluid unidirectionele of cardioïde microfoons. De unidirectionele aard zorgt voor een betere scheiding van instrumenten in de studio en meer controle over feedback bij live geluidsversterking. Het opnamepatroon van de C15 condensator is hyper-cardioïde, wat nog meer zijdelingse onderdrukking biedt. Indien correct gepositioneerd, kunt u met het hyper-cardioïde opnamepatroon meer van het geluid oppikken dat u wilt en minder van het geluid dat u niet wilt.

Microfoonplaatsing

Om de geluidskwaliteit te maximaliseren, moet u goed letten op de plaatsing van uw C15 en hoe deze is gepositioneerd voor het instrument of de zanger die u aan het micing bent. Alle microfoons, vooral unidirectionele of cardioïde microfoons, vertonen een fenomeen dat bekend staat als "proximity effect". Simpel gezegd is het proximity effect een resulterende verandering in de frequentierespons van een microfoon op basis van de positie van de microfooncapsule ten opzichte van de geluidsbron. Concreet, wanneer u een cardioïde microfoon rechtstreeks op de geluidsbron richt (op de as), krijgt u de beste frequentierespons, maar wanneer u de microfoon iets wegricht (buiten de as), zult u merken dat de lage frequentierespons afneemt en de microfoon dunner gaat klinken. Voor de meeste zangtoepassingen wilt u de microfoon recht voor de artiest plaatsen. Hetzelfde kan gelden voor het micing van instrumenten, maar u kunt een aantal behoorlijk verbazingwekkende egalisatie aanpassingen maken door de hoek van de capsule ten opzichte van de geluidsbron enigszins te veranderen. Dit kan een zeer nuttige techniek zijn om het optimale geluid van drumstel, akoestische gitaar, piano of andere instrumenten in een live ruimte of geluidsruimte vast te leggen. Experimenteren en ervaring zijn de beste leermeesters in het krijgen van goede geluiden, dus plug in!

Het signaalniveau instellen

Wanneer u de C15 aansluit op een mixer of recorderingang, zorg er dan voor dat de ingang van microfoonniveau is. Zorg er ook voor dat de fantoomvoeding is ingeschakeld, zoals uitgelegd in de vorige sectie "De C15 van stroom voorzien". De meeste mixers en recorders van redelijke kwaliteit bieden een microfooningang met mic trim (meestal Trim of Gain genoemd). Het doel van de mic trim regeling is om de hoeveelheid goed signaal te optimaliseren tot eventuele ruis die samenhangt met de elektronica van de mixers. Een goede mic pre met trim heeft ook een PEAK of CLIP LED. Om een goed niveau op de microfoon in te stellen, zet u de C15 voor de gewenste geluidsbron en draait u de microfoon trim regeling langzaam omhoog totdat u de PEAK LED ziet oplichten. Draai vervolgens de mix trim regeling terug totdat de LED niet meer oplicht. Op de meeste mixers is de ideale instelling dat de trim regeling zo ver mogelijk is opgedraaid zonder dat de PEAK LED oplicht.

P-Popping

P-Popping is die vervelende pop die je kunt krijgen wanneer het microfoondiafragma een luchtstoot krijgt van een zanger die woorden met de letter "P" uitspreekt. Er zijn een paar manieren om het probleem aan te pakken, waaronder het gebruik van een extern popfilter. Sommige beroemde technici hebben vertrouwd op een oude nylonkous over een gebogen kledinghanger, die eigenlijk heel goed werkt. U kunt ook proberen de microfoon iets uit de as (in een lichte hoek) van de zanger te plaatsen. Dit kan het probleem vaak oplossen zonder een extern popfilter te gebruiken.

De C15 op een standaard monteren

De C15 kan op een standaard microfoonstandaard worden gemonteerd met behulp van de meegeleverde draaibare montageadapter. Als u een U.S. 5/8" microfoonstandaard gebruikt, moet u de Euro standaardadapter verwijderen door deze los te schroeven. Schroef eenvoudig de draaibare adapter op uw microfoonstandaard of zwenkarm. Draai nu de duimschroef los en stel de microfoon in de gewenste hoek in. Zodra deze is ingesteld, draait u de duimschroef vast om de microfoon op zijn plaats te bevestigen.

De optionele SP01 Schokdemper gebruiken

Voor extra isolatie kan de C15 worden gemonteerd op de optionele SP01 "Spider" schokdemper. Volg de onderstaande stappen om de SP01 te installeren.

• Schroef eerst de SP01 schokdemper op uw microfoonstandaard of zwenkarm. Als u een US 5/8" microfoonstandaard of zwenkarm gebruikt, verwijder dan de Euro adapter.

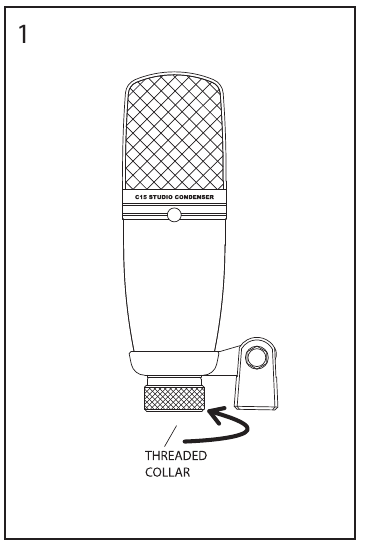

• Verwijder de C15 draaibare montage door de schroefdraadring tegen de klok in te draaien, zoals weergegeven in figuur 1.

• Installeer de C15 in de SP01 door de microfoon in het midden van het web te plaatsen en de C15 op de onderste montageplaat te positioneren.

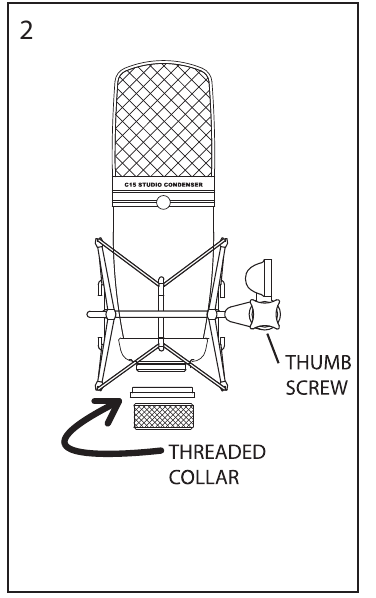

• Zet de SP01 vast door de schroefdraadring terug te plaatsen en deze met de klok mee te draaien totdat deze vastzit. (Afbeelding 2)

• Draai nu de duimschroef los om de hoek van de microfoon aan te passen en positioneer de C15 op de gewenste locatie. Zodra deze is ingesteld, draait u de duimschroef vast om de microfoon op zijn plaats te bevestigen.

Opmerking: Pas op dat u de schroefdraadring of duimschroef niet kruislings aandraait of te strak aandraait.

C15 Specificaties

Specificaties kunnen zonder kennisgeving worden gewijzigd.

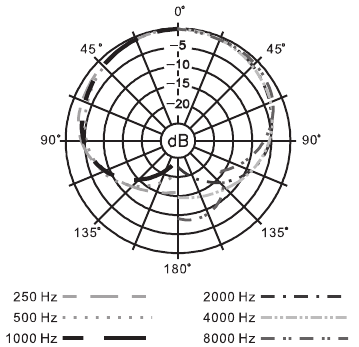

C15 Polair patroon

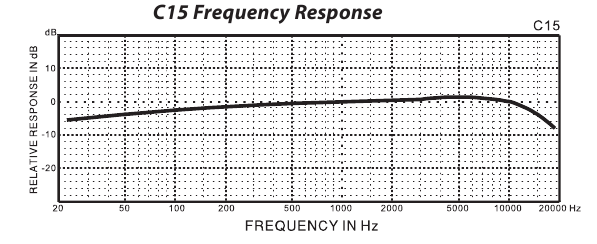

C15 Frequentierespons

Samson Technologies Corp. 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031
Phone: 1-800-3-SAMSON (1-800-372-6766)
Fax: 516-364-3888
www.samsontech.com
