Korg AW-LT100M, AW-LT100T Handleiding

Aanbevolen locaties

Bewegingsbereik

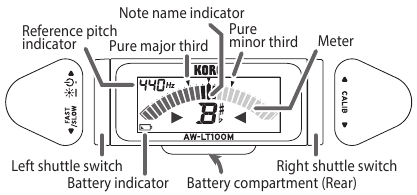

Onderdelen van de AW-LT100M/AW-LT100T

De batterij plaatsen

Wanneer de batterij leeg raakt, verschijnt er een batterijsymbool () op het display. Vervang de batterij onmiddellijk door een nieuwe.

Batterij is niet inbegrepen, dus schaf deze apart aan.

1. Open het batterijcompartiment aan de achterkant van de tuner in de richting van de pijl.
2. Plaats de batterij en let op de juiste polariteit, en sluit vervolgens het deksel.

Stemmen

1. Draai de linker shuttleschakelaar omhoog. Telkens wanneer u de shuttleschakelaar draait, wordt de AW-LT100M/AW-LT100T in- of uitgeschakeld. Als de stroom ongeveer 20 minuten aan staat zonder dat de gebruiker iets invoert, wordt deze automatisch uitgeschakeld (automatische uitschakelfunctie).
2. Wijzig indien nodig de referentiehoogte (kalibratie).
3. Speel één enkele noot op uw instrument. De nootnaam die het dichtst bij de gedetecteerde toonhoogte ligt, verschijnt in de nootnaamindicator. Controleer of de juiste nootnaam op het display verschijnt en of de metersegmenten in het midden () oplichten.
   Als u wilt stemmen op een zuivere grote terts of een zuivere kleine terts boven een bepaalde noot, past u de toonhoogte aan op de zuivere grote of kleine tertsmarkeringen op de meter. Als u bijvoorbeeld wilt stemmen op een zuivere grote terts boven A, laat de nootnaamindicator C# lezen en stem zo dat de meter de linker aangeeft. Als u daarentegen wilt stemmen op een zuivere kleine terts boven A, laat de nootnaamindicator C lezen en stem zo dat de meter de rechter aangeeft.

   Meterindicaties bij correcte stemming

Zelfs als de toonhoogte binnen het detectiebereik ligt, is het mogelijk niet mogelijk om de toonhoogte te detecteren van een instrumentaal geluid dat grote aantallen boventonen bevat of een geluid dat snel wegsterft.

De meter kan reageren op trillingen die hij oppikt uit de omgeving.

Referentietoonhoogte-instellingen (kalibratie) (*M)
Telkens wanneer u de rechter shuttleschakelaar omhoog (of omlaag) draait, neemt de referentietoonhoogte (kalibratiewaarde) toe (of af) in stappen van 1 Hz.

Instelling metersnelheid (*M)
Telkens wanneer u de linker shuttleschakelaar omlaag draait, verandert de metersnelheid. Wanneer de instelling wordt gewijzigd, verschijnt "F" (snel) of "S" (langzaam) in de referentietoonhoogte-indicator.

Achtergrondverlichting

Na het omhoog draaien van de linker shuttleschakelaar om de AW-LT100M in te schakelen/de linker shuttleschakelaar ongeveer 2 seconden omhoog gedraaid te hebben.

Auto : De achtergrondverlichting licht helder op wanneer er geluid wordt ingevoerd of wanneer een shuttleschakelaar wordt bediend. Wanneer er ongeveer drie seconden nadat de stroom is ingeschakeld geen geluid is ingevoerd of er geen shuttleschakelaar is bediend, wordt de achtergrondverlichting uitgeschakeld om te voorkomen dat de batterij leeg raakt.

Zacht : De achtergrondverlichting licht op een lager helderheidsniveau op om te voorkomen dat de batterij leeg raakt.

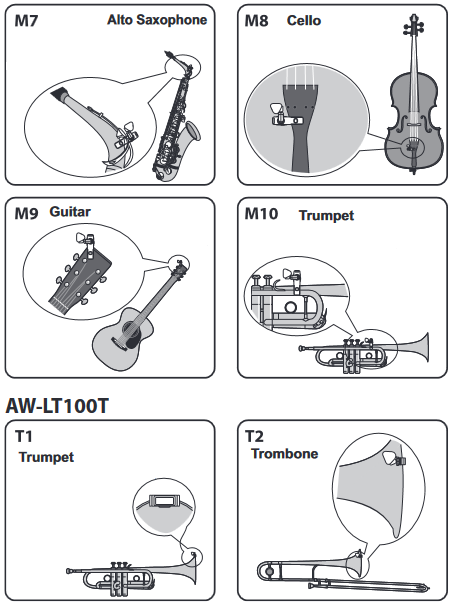

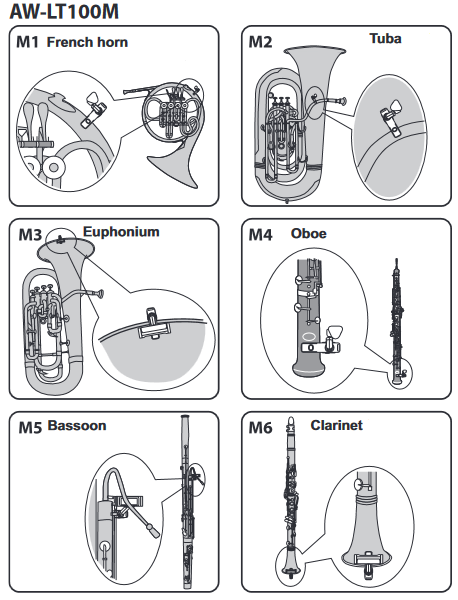

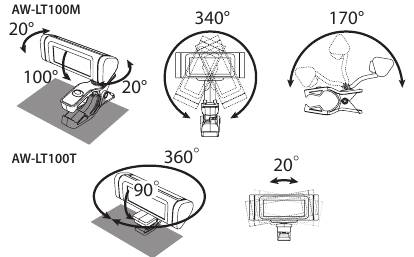

Bevestigen aan het instrument en bewegingsbereik

De AW-LT100M/AW-LT100T stemt door de trillingen van het instrument op te vangen. Bevestig de AW-LT100M/AW-LT100T daarom aan het aanbevolen onderdeel van uw instrument om het te stemmen (zie de illustraties).

Bovendien kan de AW-LT100M/AW-LT100T vrij worden verplaatst, zodat het display gemakkelijk af te lezen is (zie de afbeelding linksboven).

De AW-LT100M/AW-LT100T kan beschadigd raken als u overmatige kracht uitoefent binnen het bewegingsbereik of als u probeert het verder te bewegen dan het beoogde bewegingsbereik.

Bevestig de AW-LT100M/AW-LT100T zorgvuldig aan uw instrument. Als u de AW-LT100M/AW-LT100T lange tijd bevestigd laat, kan dit het oppervlak van het instrument beschadigen of markeren.

Afhankelijk van verschillende factoren, zoals ouderdomsgerelateerde veranderingen of de oppervlakteafwerking, is er een mogelijkheid dat uw instrument beschadigd raakt door dit product te bevestigen.

Specificaties

Schaal: 12-toons gelijkzwevende stemming

Bereik (sinusgolf): A0 (27,50 Hz)–C8 (4186 Hz)

Precisie: +/-1 cent

Referentietoonhoogte: A4 = 410–480 Hz (stappen van 1 Hz)

Afmetingen (B x D x H):
AW-LT100M 60 mm x 65 mm x 68 mm / 2,36'' x 2,56'' x 2,68''
AW-LT100T 60 mm x 32 mm x 41 mm / 2,36'' x 1,26'' x 1,61''

Gewicht:
AW-LT100M 36 g/1,27 oz. (inclusief batterij)
AW-LT100T 27 g/0,95 oz. (inclusief batterij)

Stroomvoorziening: één AAA-batterij

Levensduur batterij: ongeveer 100 uur (achtergrondverlichting: zacht, tuner continu in bedrijf, A4-ingang, bij gebruik van alkalinebatterij)

Inbegrepen items: handleiding

*M-instellingen worden onthouden, zelfs als de stroom is uitgeschakeld.

• Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd voor verbetering.

Voorzorgsmaatregelen

Locatie
Gebruik van het apparaat op de volgende locaties kan leiden tot een storing.

• In direct zonlicht
• Locaties met extreme temperatuur of vochtigheid
• Overmatig stoffige of vuile locaties
• Locaties met overmatige trillingen
• Dicht bij magnetische velden

Stroomvoorziening
Zorg ervoor dat u de stroom uitschakelt wanneer het apparaat niet in gebruik is. Verwijder de batterij om te voorkomen dat deze gaat lekken wanneer het apparaat langere tijd niet wordt gebruikt.

Interferentie met andere elektrische apparaten
Radio's en televisies die in de buurt worden geplaatst, kunnen last hebben van ontvangstinterferentie. Gebruik dit apparaat op een geschikte afstand van radio's en televisies.

Behandeling
Om breuk te voorkomen, mag u geen overmatige kracht uitoefenen op de schakelaars of bedieningselementen.

Verzorging
Als de buitenkant vuil wordt, veegt u deze af met een schone, droge doek. Gebruik geen vloeibare reinigers zoals benzeen of thinner, of reinigingsmiddelen of ontvlambare poetsmiddelen.

Bewaar deze handleiding
Bewaar deze handleiding na het lezen ervan voor latere raadpleging.

Buitenlandse stoffen uit uw apparatuur houden
Plaats nooit een container met vloeistof in de buurt van deze apparatuur. Als er vloeistof in de apparatuur komt, kan dit een storing, brand of elektrische schok veroorzaken. Zorg ervoor dat er geen metalen voorwerpen in de apparatuur komen.

BELANGRIJKE MEDEDELING AAN CONSUMENTEN
Dit product is vervaardigd volgens strikte specificaties en spanningsvereisten die van toepassing zijn in het land waarin dit product bedoeld is om te worden gebruikt. Als u dit product via internet, via postorder en/of via een telefonische verkoop hebt gekocht, moet u nagaan of dit product bedoeld is om te worden gebruikt in het land waar u woont.

Gebruik van dit product in een ander land dan waarvoor het bedoeld is, kan gevaarlijk zijn en kan de garantie van de fabrikant of distributeur ongeldig maken.

Bewaar ook uw aankoopbewijs, anders komt uw product mogelijk niet in aanmerking voor de garantie van de fabrikant of distributeur.
