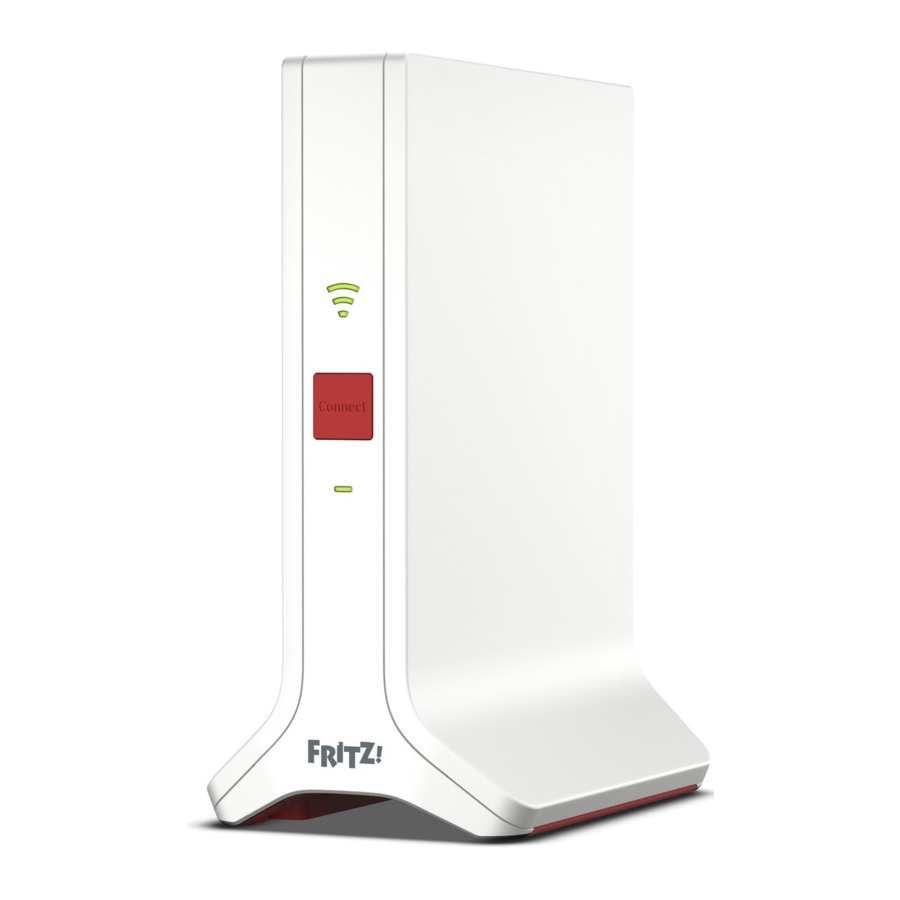

AVM FRITZ!Repeater 3000 Handleiding

Inleiding

De FRITZ!Repeater 3000 breidt het wifi-netwerk van een FRITZ!Box of een andere draadloze router uit. Op de twee LAN-aansluitingen kunnen extra netwerkapparaten worden aangesloten op de FRITZ!Repeater, of deze kan via een kabel worden verbonden met een FRITZ!Box of een andere draadloze router.

Handleiding

Deze snelstartgids bevat belangrijke informatie voor het starten van de werking van uw FRITZ!Repeater 3000. Alle verdere informatie wordt gepresenteerd in onze PDF-handleiding en in de Knowledge Base op en.avm.de/service.

Draadloze routers van andere fabrikanten

U kunt de FRITZ!Repeater 3000 gebruiken met routers van andere fabrikanten. Omwille van de eenvoud verwijst deze snelstartgids naar de FRITZ!Box, tenzij een bepaalde functie alleen door een bepaald type apparaat wordt ondersteund.

Mesh met FRITZ!
De FRITZ!Repeater 3000 ondersteunt Mesh in combinatie met een FRITZ!Box met FRITZ!OS 7.0 (of hoger).

In de Mesh van een FRITZ!Box nemen FRITZ!-producten met wifi-functionaliteit automatisch verschillende instellingen over om een bijzonder krachtig wifi-netwerk op te bouwen. Het Mesh-overzicht van de FRITZ!Box-gebruikersinterface presenteert informatie over de verbindingen in de Mesh en stelt u in staat uw FRITZ!-producten bij te werken.

Inhoud van de verpakking

Naam	Illustratie
1 FRITZ!Repeater 3000
1 voedingsadapter
1 LAN-kabels
1 snelstartgids	geen illustratie

Apparaatfuncties

Naam	Illustratie	Functie	Actie/Betekenis
Connect-knop		Verbinding tot stand brengen	1 seconde ingedrukt houden
		Verbinding maken met een ander toegangspunt	6 seconden ingedrukt houden
		Fabrieksinstellingen laden	15 seconden ingedrukt houden
LED verbindingskwaliteit		aan	Verbinding tot stand gebracht, goede verbinding
		aan	Zwakke verbinding
		knipperend	Verbinding onderbroken
		uit	Wifi niet ingeschakeld; er kan een schema zijn geconfigureerd
Connect LED		aan	Goede verbinding
		knipperend	langzaam (intervallen van 2 seconden): niet verbonden met FRITZ!Box, geen wifi-verbinding geconfigureerd snel (twee keer per seconde): WPS, opnieuw opstarten of update bezig
		uit	Schema ingeschakeld (draadloze bridge)
LAN-poorten		Netwerkapparaten via een kabel aansluiten

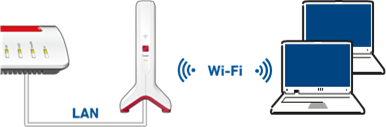

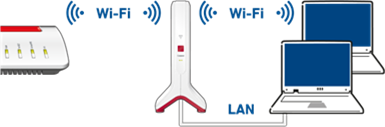

Verbindingsmogelijkheden

U kunt de FRITZ!Repeater 3000 met een FRITZ!Box verbinden via wifi of met behulp van een LAN-kabel.

Wifi-verbinding met de FRITZ!Box als	LAN-verbinding met de FRITZ!Box als
de FRITZ!Repeater binnen het wifi-bereik van de FRITZ!Box moet worden geplaatst	de FRITZ!Repeater buiten het wifi-bereik van de FRITZ!Box of een andere repeater in het thuisnetwerk moet worden geplaatst
meerdere netwerkapparaten zonder wifi in het thuisnetwerk moeten worden geïntegreerd op de LAN-poorten van de repeater	het mogelijk is om een LAN-verbinding tot stand te brengen (bijvoorbeeld met behulp van de bestaande bekabeling in uw huis)

De wifi-verbinding instellen

	Actie	Illustratie
1	Sluit de FRITZ!Repeater aan op een stopcontact in de buurt van de FRITZ!Box.
2	Wacht tot de Connect LED langzaam begint te knipperen.
3	Start de verbinding met de FRITZ!Repeater: Druk op de Connect-knop. De Connect LED knippert snel.
4	Start de verbinding met uw FRITZ!Box: FRITZ!Box met Connect/WPS (Verbinden/WPS), Connect (Verbinden) of WPS-knop: Druk kort op de knop. De WLAN of Connect LED knippert. Op een FRITZ!Box met de WLAN/WPS (WLAN/WPS) of WLAN-knop: Houd de knop ongeveer 6 seconden ingedrukt totdat WLAN begint te knipperen. Druk op een andere draadloze router op de knop die WPS start.
5	Zodra de Connect LED op de FRITZ!Repeater permanent oplicht, is de verbinding tot stand gebracht. Als de Connect LED op de FRITZ!Repeater weer langzaam begint te knipperen, herhaalt u stappen 3 en 4 van deze instructies.

Wanneer de draadloze verbinding tot stand is gebracht, verplaatst u de FRITZ!Repeater naar de gewenste locatie.

Als de wifi-verbinding niet met één druk op de knop tot stand kan worden gebracht, worden alternatieve instructies weergegeven in de PDF-handleiding op en/avm.de/service.

Een LAN-verbinding configureren

De tabel laat zien hoe u een LAN-verbinding configureert tussen de
FRITZ!Repeater en de FRITZ!Box op een computer. Meer configuratieopties worden weergegeven in onze PDF-handleiding op en/avm.de/service.

Op een FRITZ!Box met FRITZ!OS 7.0 of hoger, Mesh inschakelen

De FRITZ!Repeater positioneren

Zodra u een wifi-verbinding met de FRITZ!Box voor de FRITZ!Repeater hebt geconfigureerd, verplaatst u de repeater naar de gewenste locatie.

Sluit de FRITZ!Repeater aan op een stopcontact dat zich ongeveer halverwege tussen de FRITZ!Box en de draadloze apparaten bevindt waarvoor het wifi-netwerk moet worden uitgebreid. De FRITZ!Repeater en de FRITZ!Box herstellen de geconfigureerde verbinding automatisch.

Verbindingskwaliteit	Weergave op de FRITZ!Repeater
goede verbinding
zwakke verbinding
geen verbinding

Als de verbindingskwaliteit onvoldoende is, selecteert u een stopcontact dat dichter bij de FRITZ!Box ligt.

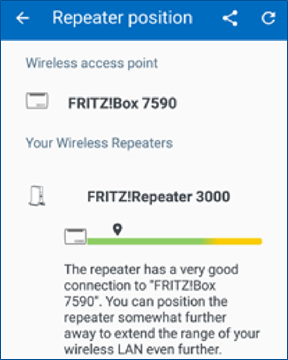

U kunt de FRITZ!Repeater nauwkeurig positioneren met behulp van de FRITZ!App WLAN.

FRITZ!App WLAN

De FRITZ!App WLAN helpt u bij het vinden van de ideale positie voor uw FRITZ!Repeater. De FRITZ!App WLAN is gratis beschikbaar voor uw smartphone.

Google Play (Android)

App Store (iOS)

FRITZ!App WLAN
Vind de ideale locatie voor de FRITZ!Repeater

en.avm.de/products/fritzapps

De FRITZ!Repeater configureren

FRITZ!Repeater op	Instellingen en informatie
FRITZ!Box met Mesh (FRITZ!OS 7.0 of hoger)	De FRITZ!Repeater in de Mesh neemt automatisch alle instellingen van de FRITZ!Box over. Informatie over uw repeater wordt weergegeven op http://fritz.box onder Thuisnetwerk / Mesh in de gebruikersinterface van de FRITZ!Box.
FRITZ!Box (FRITZ!OS 7.0 of eerder)	Tijdens WPS neemt de FRITZ!Repeater de wifi-netwerknaam en het wifi-wachtwoord van de FRITZ!Box over. Verdere instellingen kunnen worden geconfigureerd via de gebruikersinterface van de FRITZ!Repeater: http://fritz.repeater.
Draadloze router van een andere fabrikant	Tijdens WPS neemt de FRITZ!Repeater de wifi-netwerknaam en het wifi-wachtwoord van de draadloze router over. Verdere instellingen kunnen worden geconfigureerd via de IP-adresgebruikersinterface van de FRITZ!Repeater. Open de gebruikersinterface van uw draadloze router. Bepaal het IP-adres van de FRITZ!Repeater. Voer het IP-adres van de FRITZ!Repeater in in een webbrowser. De gebruikersinterface van de FRITZ!Repeater verschijnt.

Radiofrequenties en zendvermogen

2,4 GHz wifi: bereik 2,4 GHz – 2,483 GHz, maximaal 100 mW

5 GHz wifi: bereik 5,15 GHz – 5,35 GHz, maximaal 200 mW plus 5,47 GHz – 5,725 GHz, maximaal 1000 mW

In de 5GHz-band voor wifi is het bereik van 5,15 GHz tot 5,35 GHz alleen bedoeld voor gebruik binnenshuis. Deze beperking of vereiste is van kracht in de landen AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Veiligheid

• Gebruik de FRITZ!Repeater 3000 op een droge plaats die stofvrij is en beschermd is tegen direct zonlicht en zorg voor voldoende ventilatie.
• De FRITZ!Repeater 3000 is uitsluitend bedoeld voor gebruik binnenshuis. Laat nooit vloeistoffen in de behuizing komen.
• Sluit de FRITZ!Repeater 3000 aan op een gemakkelijk toegankelijk stopcontact.
• Open de behuizing van de FRITZ!Repeater 3000 niet. Het openen en/of repareren van het apparaat kan een gevaar opleveren.
• Haal de FRITZ!Repeater 3000 uit het stopcontact voordat u hem schoonmaakt. Reinig het apparaat met een vochtige doek.

en.avm.de/mesh
