AVM FRITZ!Repeater 2400 handleiding

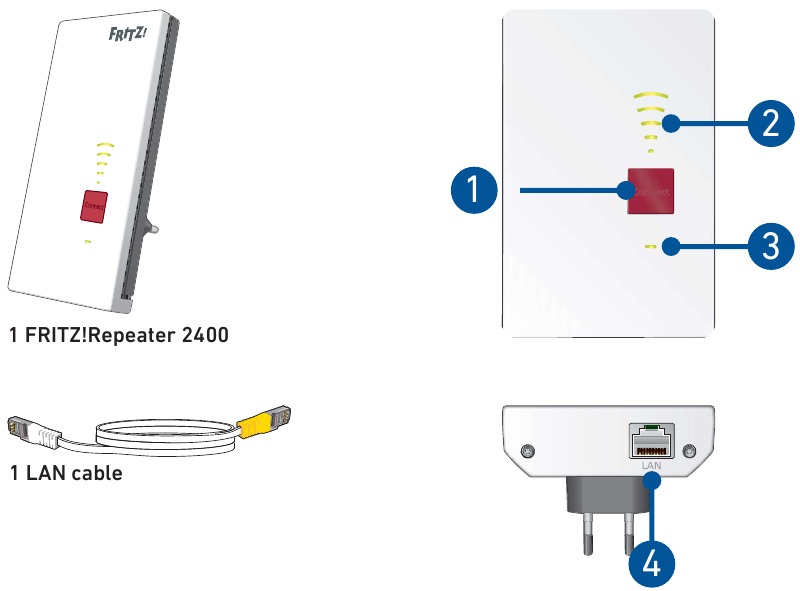

Inhoud van de verpakking en apparaatfuncties

Nr.	Betekenis	Functie
1	Knop Verbinden	1 seconde ingedrukt houden Verbindt (WPS)		6 seconden ingedrukt houden Verbindt met ander toegangspunt	15 seconden ingedrukt houden Laadt fabrieksinstellingen
2	LED Verbindingskwaliteit	aan	Signaalsterkte van de draadloze LAN-verbinding (grootste draadloze netwerkbereik met 3 balken)
		uit	Draadloos LAN uitgeschakeld Schema ingeschakeld
3	LED Status toont de verbinding met de FRITZ!Box (draadloze router)		aan	Verbonden met FRITZ!Box (draadloze router)
			knipperend	Langzaam (elke 2 seconden): geen verbinding met FRITZ!Box (draadloze router), geen draadloze verbinding geconfigureerd Snel (twee keer per seconde): een procedure zoals WPS, herstart of update bezig
			knipperend	Verbinding met FRITZ!Box (draadloze router) onderbroken
			uit	Schema ingeschakeld (voor draadloze brugmodus)
4	Poort LAN	Verbindt netwerkapparaten of internetrouter via kabel

Veiligheid

• Gebruik de FRITZ!Repeater 2400 op een droge plaats die stofvrij is en beschermd tegen direct zonlicht, en zorg voor voldoende ventilatie.
• De FRITZ!Repeater 2400 is uitsluitend bedoeld voor gebruik binnenshuis. Laat nooit vloeistoffen in de behuizing komen.
• Steek de FRITZ!Repeater 2400 in een stopcontact dat gemakkelijk te bereiken is.
• Open de behuizing van de FRITZ!Repeater 2400 niet. Het openen en/of repareren van het apparaat kan gevaarlijk zijn.
• Haal de FRITZ!Repeater 2400 uit het stopcontact voordat u hem schoonmaakt. Reinig het apparaat met een vochtige doek.

Productbeschrijving

De FRITZ!Repeater 2400 is een draadloze repeater die het bereik van uw draadloze netwerk vergroot.
Deze beknopte handleiding geeft de belangrijkste instructies voor het starten van de werking met uw FRITZ!Repeater 2400.

De FRITZ!Repeater 2400 ondersteunt Mesh Wi-Fi. Dankzij Mesh Wi-Fi neemt de FRITZ!Repeater in combinatie met een FRITZ!Box met FRITZ!OS 7 automatisch de draadloze LAN-instellingen van de FRITZ!Box over, ontvangt hij zijn updates via de FRITZ!Box en wordt zijn draadloze LAN-prestatie geoptimaliseerd. Zie de PDF-handleiding en onze website op en.avm.de/mesh voor meer informatie over Mesh Wi-Fi.

De FRITZ!Repeater 2400 heeft een gebruikersinterface die u in een webbrowser op alle aangesloten apparaten kunt openen.
Controleer regelmatig of er updates beschikbaar zijn voor uw FRITZ!Repeater 2400.

Bedrijfsmodi

De FRITZ!Repeater 2400 kan in twee verschillende bedrijfsmodi werken:

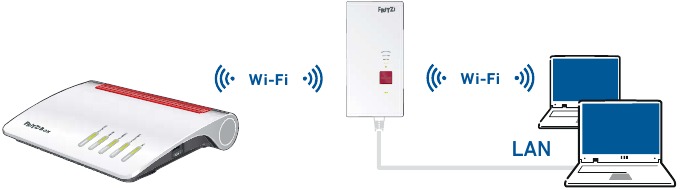

Wireless Bridge (Vooraf ingesteld)
In de modus "wireless bridge" zijn de FRITZ!Repeater en uw FRITZ!Box (router) verbonden via draadloos LAN. De FRITZ!Repeater kan het netwerk uitbreiden door verbindingen aan te bieden aan computers en andere netwerkapparaten via draadloos LAN of LAN-kabel.

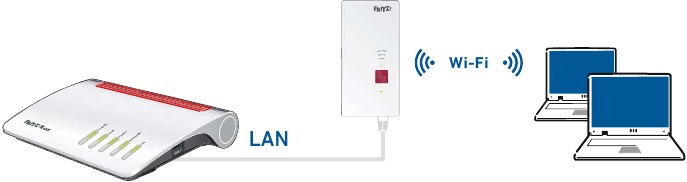

LAN Bridge
In de modus "LAN bridge" zijn de FRITZ!Repeater en uw FRITZ!Box (router) verbonden via een LAN-kabel. De FRITZ!Repeater kan het netwerk uitbreiden door draadloze verbindingen aan te bieden aan computers en andere netwerkapparaten.
Als u de repeater via een kabel met uw FRITZ!Box wilt verbinden, configureert u de modus "LAN bridge" in de gebruikersinterface van de FRITZ!Repeater.

Wireless Bridge

Het apparaat met een druk op de WPS-knop verbinden met een draadloze router

1. Steek de FRITZ!Repeater 2400 in een stopcontact in de buurt van uw FRITZ!Box (draadloze router).
   De FRITZ!Repeater 2400 start de werking.

2. Wacht tot de status-LED langzaam groen begint te knipperen.
   Zodra de status-LED langzaam groen knippert, is de FRITZ!Repeater 2400 klaar voor een verbinding.

3. Druk op de knop "Connect" (Verbinden).
   De status-LED knippert sneller groen.

4. Start binnen 2 minuten WPS op uw FRITZ!Box (draadloze router):

   • FRITZ!Box met "WPS" of "Connect/WPS" (Verbinden/WPS)-knop: Druk kort op de knop.
   • FRITZ!Boxen met "WLAN" of "WLAN/WPS"-knop: Houd de knop ongeveer 6 seconden ingedrukt tot de "WLAN"-LED knippert.

De status-LED en de balken van de "connection quality" (verbindingskwaliteit)-LED op de FRITZ!Repeater branden continu groen wanneer de draadloze verbinding tot stand is gebracht.

Als de status-LED weer langzaam groen begint te knipperen, is de verbinding niet tot stand gebracht. Herhaal de verbindingsinstructies vanaf stap 3.

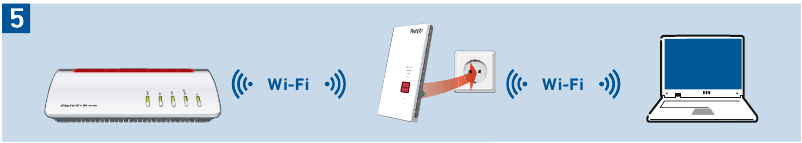

5. Steek de FRITZ!Repeater 2400 in een stopcontact dat zich ongeveer halverwege de FRITZ!Box (draadloze router) en de draadloze apparaten bevindt die aan het draadloze netwerk moeten worden toegevoegd.
   De FRITZ!Repeater en uw FRITZ!Box (draadloze router) maken opnieuw verbinding. De status-LED en de balken van de "connection quality" (verbindingskwaliteit)-LED lichten op zodra de verbinding tot stand is gebracht.



3 - 5 balken: de FRITZ!Repeater 2400 heeft een goede draadloze verbinding en is klaar voor gebruik.
1 - 2 balken: de FRITZ!Repeater 2400 heeft een zwakke draadloze verbinding. Steek de FRITZ!Repeater in een stopcontact dichter bij de FRITZ!Box (draadloze router).
0 balken en de status-LED knippert oranje: de draadloze verbinding kan niet tot stand worden gebracht. Steek de FRITZ!Repeater in een stopcontact dichter bij de FRITZ!Box (draadloze router).

De optimale positie voor uw FRITZ!Repeater 2400 in het thuisnetwerk van uw FRITZ!Box (draadloze router) kan worden bepaald met de FRITZ!App WLAN; zie "Het apparaat positioneren met de FRITZ!App WLAN".

Het apparaat met behulp van de wizard verbinden met de draadloze router

Als uw draadloze router installatie met een druk op de knop (WPS) niet ondersteunt, gebruikt u de wizard om de FRITZ!Repeater 2400 met de draadloze router te verbinden.

1. Een verbinding met de computer tot stand brengen
   1. Steek de FRITZ!Repeater 2400 in een stopcontact in de buurt van uw draadloze router. De FRITZ!Repeater 2400 start de werking.
   2. Wacht tot de status-LED langzaam groen begint te knipperen.
   3. Selecteer het draadloze netwerk van uw FRITZ!Repeater 2400 op de computer en start het verbindingsproces.
   4. Voer de netwerksleutel van de FRITZ!Repeater 2400 in. De vooraf geconfigureerde unieke netwerksleutel staat afgedrukt op de achterkant van deze handleiding en op de onderkant van de behuizing van het apparaat.

De computer brengt een verbinding tot stand met de FRITZ!Repeater 2400.

2. De configuratiewizard starten
   1. Open de webbrowser op uw computer en voer http://fritz.repeater in de adresbalk in.
   2. De configuratiewizard verschijnt en leidt u door de installatie van de draadloze verbinding tussen de FRITZ!Repeater 2400 en uw draadloze router.
   3. Steek de FRITZ!Repeater 2400 in een stopcontact dat zich ongeveer halverwege de FRITZ!Box (draadloze router) en de draadloze apparaten bevindt die aan het draadloze netwerk moeten worden toegevoegd.
      De FRITZ!Repeater 2400 en uw draadloze router maken opnieuw verbinding. De status-LED en de balken voor verbindingskwaliteit lichten op zodra de verbinding tot stand is gebracht.
      3 - 5 balken: de FRITZ!Repeater 2400 heeft een goede draadloze verbinding en is klaar voor gebruik.
      1 - 2 balken: de FRITZ!Repeater 2400 heeft een zwakke draadloze verbinding. Steek de FRITZ!Repeater in een stopcontact dichter bij de FRITZ!Box (draadloze router).
      0 balken en de status-LED knippert oranje: de draadloze verbinding kan niet tot stand worden gebracht. Steek de FRITZ!Repeater in een stopcontact dichter bij de draadloze router.

LAN Bridge

De FRITZ!Repeater 2400 met een LAN-kabel verbinden met de internetrouter
Als u de FRITZ!Repeater via een kabel met uw FRITZ!Box (router) wilt verbinden, configureert u de toegangsmodus "LAN bridge" in de gebruikersinterface van de FRITZ!Repeater.

LAN Bridge configureren

1. Verbind de FRITZ!Repeater met uw computer via een LAN-kabel
2. Steek de FRITZ!Repeater in een stopcontact.
3. Wacht ongeveer 1 minuut totdat de FRITZ!Repeater start.
4. Open een webbrowser op de computer en voer http://fritz.repeater in. De gebruikersinterface van de FRITZ!Repeater verschijnt.
5. Wijs een wachtwoord toe voor de gebruikersinterface en klik op "OK" (OK).
6. Voer het wachtwoord opnieuw in en klik op "Log In" (Aanmelden) en "Next" (Volgende).
7. Schakel de modus "LAN bridge" in en klik op "Next" (Volgende).
8. Volg de verdere instructies van de wizard.
9. Nadat de laatste configuratiestap is voltooid, koppelt u de LAN-kabel los van de computer en verbindt u de FRITZ!Repeater met uw FRITZ!Box (router).

Mesh inschakelen (alleen met FRITZ!Box-software FRITZ!OS 7 of nieuwer)

1. Zorg ervoor dat de FRITZ!Repeater 2400 via een LAN-kabel met uw FRITZ!Box (router) is verbonden. De balken van de "connection quality" (verbindingskwaliteit)-LED lichten groen op.
2. Druk op de knop "Connect" (Verbinden). De status-LED knippert groen.
3. Schakel binnen 2 minuten Mesh in op uw FRITZ!Box:
   • FRITZ!Box met "WPS" of "Connect/WPS" (Verbinden/WPS)-knop: Druk kort op de knop.
   • FRITZ!Box met "WLAN" of "WLAN/WPS"-knop: Houd de knop minstens 6 seconden ingedrukt.

Wanneer Mesh is ingeschakeld, wordt de FRITZ!Repeater gemarkeerd met het pictogram Mesh ingeschakeld onder "Home Network / Mesh" (Thuisnetwerk/Mesh) in de gebruikersinterface van de FRITZ!Box.

Meer gedetailleerde informatie over de voordelen en de configuratie van Mesh wordt gepresenteerd in de PDF-handleiding en op en.avm.de/mesh-networking.

De unit in het thuisnetwerk

FRITZ!Repeater 2400 op een FRITZ!Box met Mesh
In het thuisnetwerk van een FRITZ!Box met Mesh (FRITZ!OS 7 of hoger) is de bediening van uw FRITZ!Repeater 2400 bijzonder eenvoudig en handig.

• Als Mesh is ingeschakeld, worden alle draadloze LAN-instellingen van de FRITZ!Box permanent overgenomen.
• Updates voor de FRITZ!Repeater 2400 kunnen rechtstreeks worden uitgevoerd in de gebruikersinterface van de FRITZ!Box onder "Thuisnetwerk / Mesh".
• Mesh Wi-Fi zorgt voor de optimale draadloze verbindingen van alle draadloze apparaten.

Tijdens de configuratie met één druk op de knop (zie "Het apparaat met één druk op de knop verbinden met een draadloze router") wordt de FRITZ!Repeater 2400 automatisch ingeschakeld voor Mesh. Wanneer de modus "LAN-brug" is geconfigureerd, moet Mesh worden ingeschakeld; zie het gedeelte "LAN-brug".

FRITZ!Repeater 2400 op een FRITZ!Box zonder Mesh of een draadloze router van een andere fabrikant

• Tijdens de configuratie neemt de FRITZ!Repeater 2400 de draadloze netwerknaam en het wachtwoord van de FRITZ!Box (draadloze router) over.
• Als de draadloze netwerknaam en/of het wachtwoord in de FRITZ!Box (draadloze router) wordt gewijzigd, moet de repeater opnieuw worden verbonden.
• Instellingen en updates voor de FRITZ!Repeater 2400 worden geconfigureerd en uitgevoerd via de gebruikersinterface van de FRITZ!Repeater.

De gebruikersinterface van de FRITZ!Repeater 2400 openen

• Met een FRITZ!Box:
  Voer http://fritz.repeater in de webbrowser op een aangesloten apparaat in om de gebruikersinterface van de FRITZ!Repeater 2400 te openen. Voer alle beschikbare updates uit onder "Systeem / Update".
• Met een andere draadloze router:
  1. Open de gebruikersinterface van uw draadloze router om het IP-adres te bepalen dat is toegewezen aan de FRITZ!Repeater 2400.
  2. Voer vervolgens het IP-adres in de adresbalk van een nieuw browservenster in om de gebruikersinterface van de FRITZ!Repeater 2400 te openen.
  3. Beveilig uw FRITZ!Repeater 2400 met een wachtwoord wanneer u de gebruikersinterface voor de eerste keer opent.
  4. Voer alle beschikbare updates uit onder "Systeem / Update".

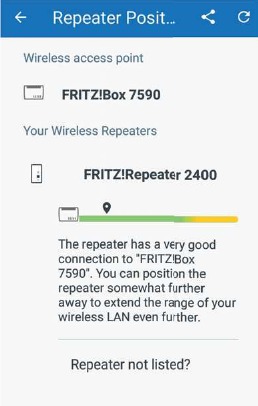

Het apparaat positioneren met de FRITZ!App WLAN

FRITZ!Repeaters vergroten het draadloze bereik van uw thuisnetwerk optimaal wanneer ze worden gepositioneerd overeenkomstig de ruimtelijke omstandigheden op uw locatie.
De FRITZ!App WLAN helpt u uw FRITZ!Repeaters te configureren en ze op de ideale locaties te plaatsen. Hiervoor moet de FRITZ!App WLAN op uw smartphone zijn geïnstalleerd en verbonden zijn met het thuisnetwerk.

De FRITZ!App WLAN kan gratis worden gedownload:

Diagnose

De FRITZ!Repeater 2400 verzendt diagnostische gegevens naar AVM, die AVM ondersteunen bij de verdere ontwikkeling van het product. Hierdoor kunt u direct profiteren van optimalisaties en FRITZ!OS-updates. Zie voor meer gedetailleerde informatie de help in de gebruikersinterface op http://fritz.repeater.

Klantenservice

Service-informatie en hulp zijn te vinden op onze website en in de sociale netwerken:

Service	en.avm.de/service
Handleiding	en.avm.de/guide
Downloads	en.avm.de/nc/service/downloads
Ondersteuningsverzoek	en.avm.de/service/support-request/your-support-request
Sociale netwerken

en.avm.de
AVM GmbH, Alt-Moabit 95, D-10559 Berlin, Germany
info@avm.de
