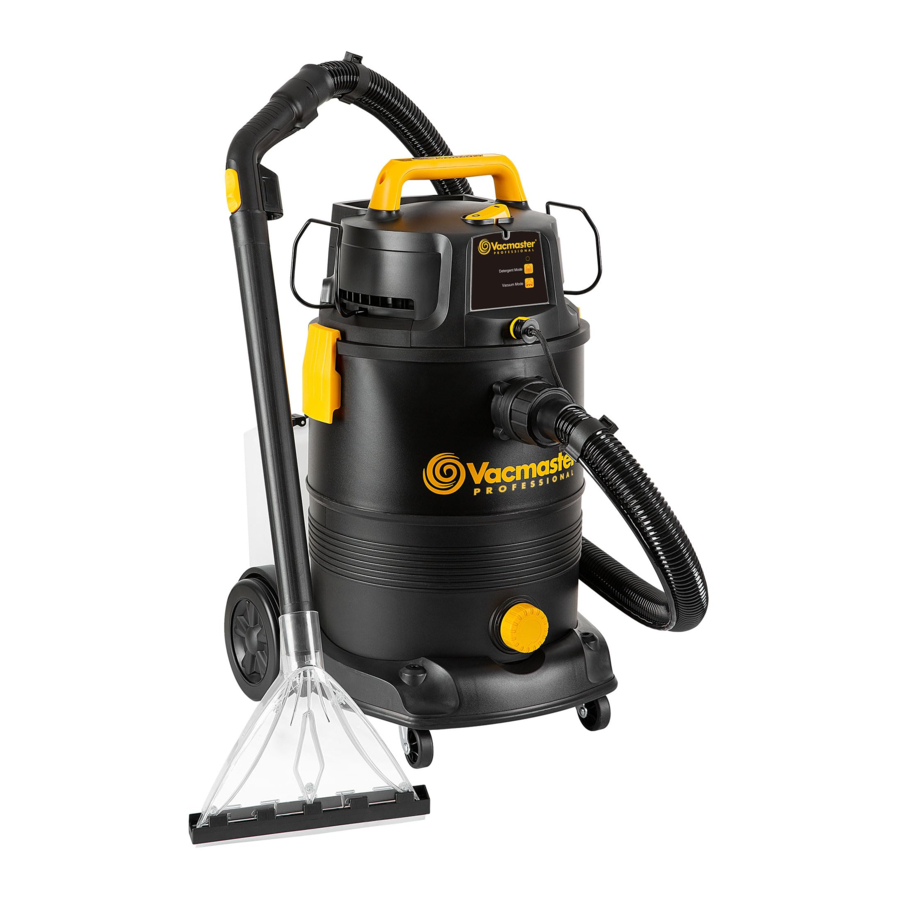

Vacmaster VK809PWR 0201 Handleiding

Inleiding

U kunt erop vertrouwen dat u met Vacmaster ® een product van hoge kwaliteit aanschaft dat is ontworpen voor optimale prestaties. Deze stofzuiger kan vloeistoffen en droge materialen opzuigen.

GALLONS (GALLONNEN)
"Tank Size" (Tankinhoud) verwijst naar het daadwerkelijke tankvolume en geeft niet de beschikbare capaciteit weer tijdens gebruik.

PEAK HP (PIEKVERMOGEN)
"Peak Horsepower" (Piekvermogen) is een term die in de industrie van nat-droogzuigers wordt gebruikt om consumenten te laten vergelijken. Het geeft niet het operationele vermogen van een nat-droogzuiger aan, maar eerder het vermogen van een motor, inclusief de inertiebijdrage van de motor, dat is bereikt tijdens laboratoriumtests. In werkelijkheid werken motoren niet op het weergegeven piekvermogen.
VOOR UW VEILIGHEID: LEES EN BEGRIJP ALLE INSTRUCTIES ZORGVULDIG.

UITPAKKEN & CONTROLE VAN DE INHOUD VAN DE DOOS

Haal alle onderdelen uit de doos. Verwijder de motorbehuizing en haal de eventuele onderdelen uit de opvangtank. Controleer elk item aan de hand van de lijst met de inhoud van de doos.

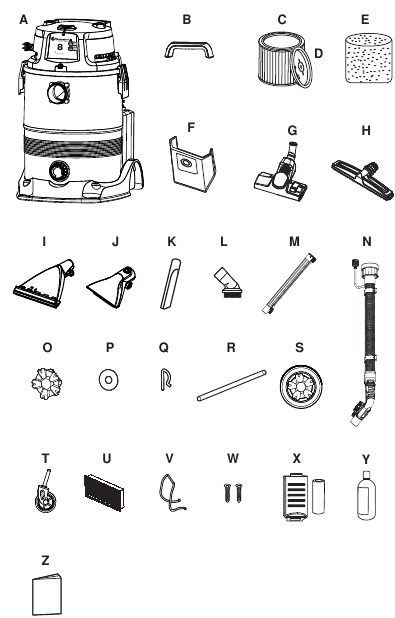

Lijst met de inhoud van de doos:

OPMERKING: De slang en accessoires voor deze stofzuiger hebben een diameter van 35 mm.

ACCESSOIRES
Dit product wordt geleverd met een keuze aan accessoires en hulpstukken. Raadpleeg de onderstaande beschrijvingen voor hun functies.

Illustration (Afbeelding)	Description (Omschrijving)	Function (Functie)
	Handheld Shampoo Nozzle (Draagbaar reinigingsmondstuk)	Voor het reinigen van banken, stoelen, trappen en auto-interieurs.
	Carpet Shampoo Nozzle (Tapijtreinigingsmondstuk)	Wordt zonder borstelhouder gebruikt voor het reinigen van tapijten.
	Crevice Tool (Spleetzuiger)	Voor het reinigen van randen, openingen en krappe ruimtes.
	Extension Wand (Verlengstuk)	Wordt gebruikt om accessoires aan te sluiten op de handgreep met afstandsbediening en het reinigingsbereik te vergroten.
	Multi-Surface Floor Nozzle (Vloermondstuk voor meerdere oppervlakken)	Voor het reinigen van harde oppervlakken en tapijten. Gebruik het lipje aan de bovenkant van het mondstuk om de borstel los te maken of in te trekken. Gebruik voor harde oppervlakken de borstelstand. Houd de borstel ingetrokken voor gebruik op tapijt. OPMERKING: Alleen voor droog zuigen.
	Floor Brush/Squeegee Nozzle (Vloerborstel/aftrekmondstuk)	Voor het reinigen van droog en vloeibaar vuil op harde oppervlakken en laagpolige tapijten.
	Round Dust Brush (Ronde stofborstel)	Voor het reinigen van breekbare of gemakkelijk bekrastbare items, zoals bepaalde meubels of gordijnen.

ALGEMENE MONTAGE-INSTRUCTIES

Een kruiskopschroevendraaier is vereist.

STEEK DE STEKKER NIET IN EEN STOPCONTACT. ZORG ERVOOR DAT DE STEKKER IS LOSGEKOPPELD VOORDAT U DE NAT-/DROOGSHAMPOOZUIGER MONTEERT. OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, NIET BLOOTSTELLEN AAN REGEN.

UW NAT-/DROOGSHAMPOOZUIGER UITPAKKEN & ALGEMENE MONTAGE

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Fig. 1).

2. Maak de vergrendelingen los (Fig. 2).

3. Til de motorbehuizing van de opvangtank (Fig. 3).

4. Verwijder de inhoud uit de opvangtank; zorg ervoor dat u alle inhoud hebt zoals vermeld.

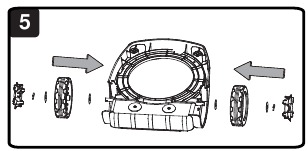

5. Draai de opvangtank om en steek de twee zwenkwielen in de sleuven en oefen druk uit totdat ze vastklikken (Fig. 4).

6. Steek de wielas in de achterwielbehuizing op de basis. Plaats een sluitring op de as, gevolgd door het achterwiel en nog een sluitring. Steek de 'R'-borgpen in het gat aan het uiteinde van de as om hem vast te zetten. Klik de wieldop op het wiel. Herhaal dezelfde stappen aan het andere uiteinde van de as (Fig. 5).

7. Steek de handgreep in de sleuven aan de bovenkant van de motorbehuizing en zet deze vast met de meegeleverde schroeven. Draai de schroeven niet te vast aan (Fig. 6).

8. Uw stofzuiger wordt klaar voor droog stofzuigen geleverd. Als het patroonfilter niet is geïnstalleerd, raadpleeg dan 9 voor installatie-instructies (Fig. 7 & 8).

9. Optioneel: Voor een betere stof filtratie, plaatst u de stofopvangzakflens op de inlaatpoort en let u erop dat u de zak niet beschadigt (Fig. 9).
   LET OP: De stofopvangzak is alleen voor droog opzuigen.

10. Verwijder voor nat stofzuigen het patroonfilter en installeer het meegeleverde natte schuimfilter.
    Zie de installatie-instructies voor het natte schuimfilter (Fig. 10).

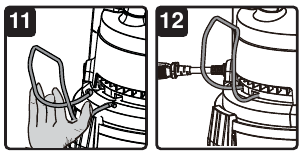

11. Plaats het slangopbergrek zoals afgebeeld. Knijp de open kanten van het slangopbergrek naar binnen. Steek het slangopbergrek in de geul aan de voorkant van de motorbehuizing net boven de bovenrand van de tank. Controleer of het rek goed vastzit, zoals weergegeven in (Fig. 11 & 12). Knijp vervolgens het andere slangopbergrek in en steek het in de bijbehorende geul, zorg ervoor dat het goed vastzit.

12. Plaats de motorbehuizing terug op de opvangtank en lijn het bovenste gedeelte uit met de vergrendelingen en klik op zijn plaats (Fig. 13).

13. Zorg ervoor dat het uiteinde van de reinigingsmiddelbuis stevig in de reinigingsmiddeltank is bevestigd (Fig. 14).

14. Er loopt een reinigingsmiddeltoevoerslang langs de slang met een schroefdraadconnector aan het uiteinde. Steek het vergrendelingsuiteinde van de slang in de stofzuigerpoort van de opvangtank en draai met de klok mee om hem vast te zetten. Sluit de schroefdraadconnector aan het uiteinde van de toevoerslang aan op de reinigingsmiddeluitlaatkoppeling aan de voorkant van de motorbehuizing (Fig. 15).

15. Til de afstandsbedieningshendel aan het andere uiteinde van de slang op en plaats de batterij met de polen in de richting zoals aangegeven (Fig. 16).

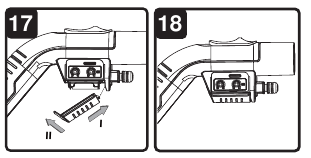

16. Plaats de batterijklep in de hellingshoek zoals weergegeven. Steek hem vervolgens in de sleuf op het batterijcompartiment en druk de batterijklep omlaag om hem vast te klikken (Fig. 17 & 18).

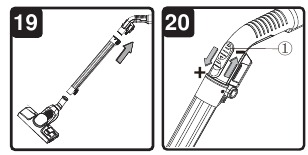

17. Kies het gewenste accessoire en/of de verlenglans en sluit deze aan op de afstandsbedieningshendel (Fig. 19). Met de luchtstroomregeling ( ) op de afstandsbedieningshendel kunt u de zuigkracht handmatig wijzigen (Fig. 20).


LET OP: Als de zuigkracht te hoog is tijdens het reinigen, past u de luchtstroomregeling aan om de zuigkracht te verminderen (Fig. 20).

GEPOLARISEERDE STEKKER
Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (het ene blad is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier. Dubbele isolatie maakt de noodzaak van het geaarde netsnoer met drie draden en een geaard voedingssysteem overbodig.

DE AFSTANDSBEDIENINGSPROGRAMMEREN
LET OP: De programmering van de afstandsbedieningshendel is vooraf ingesteld en is klaar voor gebruik in zowel de stofzuiger- als de reinigingsmiddelmodus. Reset de afstandsbedieningshendel met behulp van de onderstaande stappen als u hem niet in de stofzuigermodus kunt gebruiken.

1. Zorg ervoor dat de stofzuiger is aangesloten op het stopcontact.
2. Zet de aan/uit-schakelaar in de "I" AAN-stand.
3. Zoek de reinigingsmiddelmodusknop op de motorbehuizing die wordt aangegeven met het volgende symbool
4. Houd de reinigingsmiddelmodusknop ingedrukt totdat het indicatielampje continu brandt (Fig. 21).


5. Terwijl het lampje brandt, houdt u de reinigingsmiddelmodusknop op de afstandsbedieningshendel ingedrukt totdat het indicatielampje op de motorbehuizing begint te knipperen. De afstandsbedieningshendel is nu geprogrammeerd om te stofzuigen en u zou in zowel de reinigingsmiddel- als de stofzuigermodus moeten kunnen werken (Fig. 22).

6. Als het indicatielampje niet knippert, herhaalt u stap 1 tot en met 5.

DROOG STOFZUIGEN

DROOG STOFZUIGEN

LEES, BEGRIJP EN PAS DE INFORMATIE ONDER HET HOOFDSTUK "BELANGRIJKE VEILIGHEIDSINSTRUCTIES" TOE. STOFZUIG NIET IN RUIMTES MET BRANDBARE GASSEN, DAMPEN OF EXPLOSIEF STOF IN DE LUCHT. BRANDBARE GASSEN OF DAMPEN ZIJN ONDER MEER: AANSTEKERVLOEISTOF, REINIGINGSMIDDELEN MET OPLOSMIDDEL, VERF OP OLIEBASIS, BENZINE, ALCOHOL OF SPUUSBUSSEN. EXPLOSIEF STOF IS ONDER MEER: KOOL, MAGNESIUM, GRAAN OF KRUID. OM HET RISICO OP GEZONDHEIDSRISICO'S DOOR DAMPEN OF STOF TE VERMINDEREN, STOFZUIG GEEN GIFTIGE MATERIALEN.

STEEK DE STEKKER NIET IN EEN STOPCONTACT. ZORG ERVOOR DAT DE STEKKER IS LOSGEKOPPELD VOORDAT U DE FILTERS VERVANGT.

STOFZUIG GEEN GIPSPLAATSTOF, OPEN HAARDROET OF AS MET EEN STANDAARD NAT-/DROOGFILTER. DIT IS EEN ZEER FIJN STOF DAT NIET DOOR HET FILTER WORDT OPGEVANGEN EN DE MOTOR KAN BESCHADIGEN. GEBRUIK BIJ HET STOFZUIGEN VAN FIJN STOF EEN FIJNSTOF FILTER (APART VERKRIJGBAAR).

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Fig. 1).

2. Uw nat-/droogshampoozuiger wordt geleverd met het patroonfilter voorgeïnstalleerd. Om uw stofzuiger voor te bereiden op droog stofzuigen, moet u ervoor zorgen dat het patroonfilter de filterkooi volledig bedekt tegen de motorbehuizing. Zie (Fig. 2 & 3) voor installatie-instructies.

3. Plaats de filterhouder op de bovenkant van het patroonfilter en: draai hem vast door de houder met de klok mee te draaien (Fig. 4).

4. Optioneel: Voor een betere stof filtratie, plaatst u de stofopvangzakflens op de inlaatpoort en let u erop dat u de zak niet beschadigt (Fig. 5).

5. Plaats de motorbehuizing terug op de opvangtank en zet hem vast met behulp van de vergrendelingen (Fig. 6).


GEBRUIKSAANWIJZING: DROOG STOFZUIGEN

6. Steek het vergrendelingsuiteinde van de slang in de stofzuigerpoort op de opvangtank en draai met de klok mee om hem vast te zetten (Fig. 7).

7. Kies het gewenste accessoire en sluit het aan op de afstandsbedieningshendel of de verlenglans (Fig. 8). Met de luchtstroomregeling op de afstandsbedieningshendel kunt u de zuigkracht handmatig wijzigen.

8. Controleer of de schakelaar in de 'O' UIT-stand staat voordat u het netsnoer in het stopcontact steekt. Steek het netsnoer in het stopcontact (Fig. 9 & 10).

9. Zet de motor aan door de schakelaar in de 'I' AAN-stand te zetten en de machine is klaar voor gebruik. Druk op de stofzuigermodusknop, aangegeven met het volgende symbool , op de afstandsbedieningshendel of de motorbehuizing en bedien de stofzuiger (Fig. 11).

10. Zodra u klaar bent met stofzuigen, schakelt u de stofzuiger uit door op de stofzuigermodusknop op de afstandsbedieningshendel of de motorbehuizing te drukken. Schakel over naar de "O" UIT-stand en trek het netsnoer uit het stopcontact.

O = UIT
I = AAN
= STOFZUIGERMODUS
GEBRUIK HET PATROONFILTER NIET VOOR HET OPZUIGEN VAN VLOEISTOFFEN. GEBRUIK DE STOFZAK NIET VOOR HET OPZUIGEN VAN VLOEISTOFFEN.

LIQUID VACUUM OPERATION

LIQUID VACUUMING (Vloeistofzuigen)

LEES, BEGRIJP EN PAS DE INFORMATIE ONDER DE TITEL "BELANGRIJKE VEILIGHEIDSINSTRUCTIES" TOE. ZUIG NIET IN GEBIEDEN MET BRANDBARE GASSEN, DAMPEN OF EXPLOSIEF STOF IN DE LUCHT. BRANDBARE GASSEN OF DAMPEN OMVATTEN, MAAR ZIJN NIET BEPERKT TOT: AANSTEKERVLOEISTOF, REINIGERS VAN HET OPLOSMIDDELTYPE, VERF OP OLIEBASIS, BENZINE, ALCOHOL OF AEROSOLSPRAYS. EXPLOSIEF STOF OMVAT, MAAR IS NIET BEPERKT TOT: STEENKOOL, MAGNESIUM, GRAAN OF KRUIDPOEDER. OM HET RISICO OP GEZONDHEIDSRISICO'S DOOR DAMPEN OF STOF TE VERMINDEREN, ZUIGT U GEEN GIFTIGE MATERIALEN.

STEEK DE STEKKER NIET IN HET STOPCONTACT. ZORG ERVOOR DAT DE STEKKER IS LOSGEKOPPELD VOORDAT U DE FILTERS VERVANGT.

1. Controleer of het netsnoer is losgekoppeld van het stopcontact. Zorg ervoor dat de opvangbak schoon is en vrij van stof en vuil (Fig. 1).

2. Verwijder het patroonfilter en installeer vervolgens voorzichtig het schuimnatfilter over de filterkooi en plaats de powerhead op de opvangbak. Zie (Fig. 2) voor installatie-instructies voor het schuimnatfilter.


BEDIENINGSINSTRUCTIES: NAT ZUIGEN

3. Steek het vergrendelende uiteinde van de slang in de vacuümpoort op de opvangbak en vergrendel deze op zijn plaats (Fig. 3).

4. Kies het gewenste accessoire en sluit het aan op de handgreep van de afstandsbediening of de verlengbuis (Fig. 4). Met de luchtstroomregeling op de handgreep van de afstandsbediening kunt u de hoeveelheid vacuümzuiging handmatig wijzigen.

5. Controleer of de schakelaar in de 'O' UIT-stand staat voordat u het netsnoer in het stopcontact steekt. Steek het netsnoer in het stopcontact (Fig. 5 & 6).


6. Zet de motor aan door de schakelaar in de 'I' AAN-stand te zetten en de machine is klaar voor gebruik. Druk op de vacuümmodusknop, aangegeven met het volgende symbool , op de handgreep van de afstandsbediening of de powerhead en bedien de stofzuiger (Fig. 7).

   DOMPEL DE AFSTANDSBEDIENING NIET ONDER IN VLOEISTOFFEN.

7. Zodra u klaar bent met stofzuigen, schakelt u de stofzuiger uit door op de vacuümmodusknop op de handgreep van de afstandsbediening of de powerhead te drukken. Schakel over naar de stand "O" UIT en trek het netsnoer uit het stopcontact.
8. Leeg na gebruik de opvangbak door de aftapdop los te schroeven. Laat vloeistoffen in een geschikte opvangbak of afvoer lopen (Fig. 8). Zodra de opvangbak is schoongemaakt en gedroogd, plaatst u de aftapdop terug op de opvangbak.


Wanneer u grote hoeveelheden vloeistoffen opzuigt, dompel het mondstuk dan niet volledig onder in de vloeistof; laat een opening aan de punt van de mondstukopening om luchtinlaat mogelijk te maken. De machine is uitgerust met een vlotterklep die de zuigwerking stopt wanneer de opvangbak zijn maximale capaciteit bereikt. U zult een toename van de motorsnelheid opmerken. Wanneer dit gebeurt, zet u de machine uit, koppelt u deze los van de voeding en laat u de vloeistof weglopen. Om door te gaan met stofzuigen, plaatst u de aftapdop terug. Schakel na het nat stofzuigen de machine uit en verwijder de stekker uit de voeding. Leeg de opvangbak, reinig en droog de binnen- en buitenkant voor opslag.
ONTHOUD! Het schuimnatfilter moet na het nat stofzuigen worden verwijderd en het patroonfilter moet opnieuw worden geïnstalleerd voordat er weer droog kan worden gestofzuigd.

TAPIS-/GESTOFFEERDE MEUBELREINIGINGSWERKING

LAAT DE STOFZUIGER NIET IN DE REINIGINGSSTAND WERKEN ZONDER OPLOSSING IN DE REINIGINGSMIDDELTANK.

GEBRUIK ALLEEN DOOR DE FABRIKANT AANBEVOLEN REINIGINGSMIDDEL MET DEZE STOFZUIGER.

PLAATS GEEN MEUBELS TOTDAT HET TAPIJT VOLLEDIG DROOG IS!

VOORDAT U DIT PRODUCT GEBRUIKT OM EEN GEBIED MET SHAMPOO TE REINIGEN, TEST U UW NATTE/DROGE SHAMPOOSTOFZUIGER EN HET REINIGINGSMIDDEL OP EEN KLEIN, VERBORGEN GEBIED OP KLEURECHTHEID. ALS DE KLEUR WORDT BEÏNVLOED, GEBRUIK HET DAN NIET.

DE REINIGINGSOPLOSSING BEVAT EEN CHEMISCHE OPLOSSING. VERMIJD LANGDURIG CONTACT, AANGEZIEN SOMMIGE PERSONEN HUID- EN OOGIRRITATIE KUNNEN ERVAREN. BIJ HUID- EN OOGIRRITATIE, WAS HET AANGEDANE GEBIED 5-10 MINUTEN MET WATER. ALS DE IRRITATIE AANHOUDT, ZOEK DAN ONMIDDELLIJK MEDISCHE HULP. PERSONEN MET EEN GEVOELIGE HUID MOETEN RUBBEREN HANDSCHOENEN DRAGEN. WAS UW HANDEN NA GEBRUIK GRONDIG. NIET INNEMEN. BUITEN BEREIK VAN KINDEREN BEWAREN. DE GEBRUIKER AANVAARDT ALLE RISICO'S.
OPMERKING: ZUIG HET TE REINIGEN GEBIED ALTIJD DROOG VOORDAT U DE SHAMPOO-MODUS GEBRUIKT.

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Fig. 1).

2. Om uw stofzuiger voor te bereiden op het reinigen van tapijt/bekleding, verwijdert u het patroonfilter.
3. Installeer voorzichtig het meegeleverde schuimnatfilter over de filterkooi en zorg ervoor dat de filterkooi volledig bedekt is. Zie (Fig. 2) voor installatie-instructies voor het schuimnatfilter.

4. Verwijder de reinigingsmiddeltank van de stofzuigerbasis. Open de dop van de reinigingsmiddeltank en giet het mengsel van reinigingsmiddel in de tank. Om het mengsel van reinigingsmiddel te maken, mengt u 45 ml reinigingsmiddel per 1,9 liter water (Fig. 3).
   OPMERKING: Er wordt een fles van 500 ml reinigingsmiddel meegeleverd met deze stofzuiger. Zorg ervoor dat het reinigingsmiddel en het water in de juiste verhouding worden gemengd. Het water moet op kamertemperatuur zijn.
   OPMERKING: Eenmaal leeg, kan het reinigingsmiddel worden vervangen door een hoogwaardig vloeibaar tapijtreinigingsmiddel dat bij een plaatselijke winkel kan worden gekocht. Gebruik het reinigingsmiddel altijd zoals aangegeven door de fabrikant.


5. Klik de dop van de reinigingsmiddeltank terug op zijn plaats. Plaats vervolgens de reinigingsmiddeltank terug in de stofzuigerbasis. Steek het uiteinde van de reinigingsmiddelslang in de reinigingsmiddeltank (Fig. 4).

6. Steek het vergrendelende uiteinde van de slang in de vacuümpoort op de opvangbak en draai met de klok mee om deze op zijn plaats te vergrendelen. Sluit de connector met schroefdraad aan het uiteinde van de reinigingsmiddelleidingslang aan op de reinigingsmiddeluitlaatkoppeling (Fig. 5).

7. Steek de handgreep van de afstandsbediening en de reinigingsmiddeluitlaatkoppeling () in het grotere uiteinde van de verlengbuis en de reinigingsmiddelinlaatconnector ( ) en zorg ervoor dat er een "klik" te horen is. Met de luchtstroomregeling op de handgreep van de afstandsbediening kunt u de hoeveelheid vacuümzuiging handmatig wijzigen (Fig. 6 & 7).

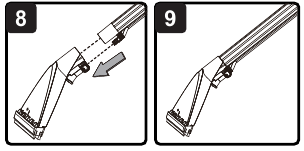

8. Bevestig het tapijtshampoomondstuk aan de verlengbuis en zorg ervoor dat het op zijn plaats klikt (Fig. 8 & 9).


Voor de beste prestaties wordt aanbevolen om de borstelhouder te verwijderen tijdens het reinigen van tapijt.
Volg de stappen in Fig. 10. om de borstelhouder te verwijderen.

Om de borstelhouder opnieuw te installeren, moet u eerst de pijlen op de borstelhouder en het mondstuk uitlijnen, zoals afgebeeld. Verplaats vervolgens de borstelhouder naar links, zoals aangegeven door de pijl, totdat u een "klik" hoort (Fig. 11).


WRIK OF DRAAI NOOIT DE SPROEI-UITLATEN VAN HET TAPIJTSHAMPOOMONDSTUK EN HET DRAAGBARE SHAMPOOMONDSTUK MET EEN SCHROEVENDRAAIER OF EEN ANDER GEREEDSCHAP (FIG. 12 & 13).

9. Om banken, stoelen, trappen en auto-interieurs schoon te maken, sluit u het draagbare shampoomondstuk aan op de handgreep van de afstandsbediening (Fig. 14).

   OPMERKING: Wanneer u de hemelbekleding van uw auto schoonmaakt, draait u de luchtstroomregeling tegen de klok in om de zuigkracht te verminderen als de zuigkracht hoog is.
   OPMERKING: Als er zich vuil of resten in het draagbare shampoomondstuk bevinden, drukt u op de ontgrendelknop en verwijdert u de afdekking van het mondstuk voor reiniging (Fig. 15).

10. Steek het netsnoer in een stopcontact (Fig. 16).

11. Zet de motor aan door de schakelaar in de "I" AAN-stand te zetten en de machine is klaar voor gebruik. Druk op de reinigingsmiddelmodusknop, aangegeven met het volgende symbool , op de handgreep van de afstandsbediening of de powerhead voor alleen het aanbrengen van reinigingsmiddel. Selecteer zowel de reinigingsmiddelmodus als de vacuümmodus voor gelijktijdige shampooreiniging en natzuigen (Fig. 17).

    HET MOTORGELUID VERANDERT IN EEN HOGERE TOONHOOGTE WANNEER DE OPVANGBAK VOL OF GEBLOKKEERD IS. STOP DE STOFZUIGER ONMIDDELLIJK EN LEEG DE OPVANGBAK.

12. Zodra u klaar bent met schoonmaken, schakelt u de stofzuiger uit door op de knop van de reinigingsmiddelmodus op de handgreep van de afstandsbediening of de powerhead te drukken. Zet de schakelaar in de stand "O" UIT, trek het netsnoer uit het stopcontact en laat de vloeistof weglopen (Fig. 18).


O=UIT
I=AAN
= REINIGINGSMIDDELMODUS

OPMERKING: ZUIG HET TAPIJT/DE BEKLEDING GRONDIG AF VOORDAT U DE SHAMPOO-MODUS GEBRUIKT.

• Voor het reinigen van tapijt wordt aanbevolen om alle meubels uit de te reinigen kamer te verwijderen of deze uit de buurt van het te reinigen gebied te verplaatsen. Reinig het hele tapijt systematisch in vierkanten met behulp van slagen van ongeveer 1,5 m elk. Dit voorkomt dat er over het gereinigde tapijt wordt gelopen totdat het volledig droog is.
• Begin het verst van de ingang van de kamer, verleng de slang en werk achterwaarts.
• Trek het tapijtshampoomondstuk in slagen van ongeveer 1,5 m naar u toe. Vul de reinigingsmiddeltank bij als de oplossing opraakt.
• Selecteer de vacuümmodus, aangegeven met het volgende symbool , om de vuile oplossing op te zuigen.
  Er kan meer reinigingsmiddel worden aangebracht op zwaar vervuilde gebieden. De vuile vloeistof is zichtbaar omdat deze door het tapijtshampoomondstuk wordt opgezogen. Stop met stofzuigen wanneer de opgezogen vloeistof niet langer vuil is.
• Loop niet over het gereinigde gebied en plaats er geen meubels op totdat het volledig droog is.
• Het draagbare shampoomondstuk is ideaal voor het reinigen van banken, stoelen, trappen en auto-interieurs.
• Het tapijtshampoomondstuk is ideaal voor het reinigen van tapijten.

DE NATTE/DROGE SHAMPOOSTOFZUIGER DEMONTEREN
OPMERKING: ER KAN NOG WAT VLOEISTOF IN DE SLANGEN ACHTERBLIJVEN NA HET GEBRUIK VAN HET PRODUCT VOOR VLOEISTOF- OF SHAMPOOREINIGING. DEMONTEER DE STOFZUIGER BUITEN OF BOVEN EEN GOOTSTEEN, AANGEZIEN ER WAT LEKKAGE KAN ZIJN.
Volg de onderstaande stappen om de shampoostofzuiger te demonteren.

1. Verwijder de reinigingsmiddelslang van de powerhead door de gele vergrendeling omlaag te drukken. Koppel de slang los van de stofzuiger.
2. Koppel de accessoires en/of verlengbuis los van de handgreep van de afstandsbediening door de ontgrendelknop omlaag te drukken (Fig. 19).


ONDERHOUD

DE OPVANGTANK LEGEN

ONTKO KOPPEL ALTIJD DE STEKKER VAN HET STOPCONTACT VOORDAT U DE MOTORUNIT VAN DE OPVANGTANK VERWIJDERT.

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Afb. 1).

2. Druk de gele vergrendeling op de toevoerbuis voor reinigingsoplossing omlaag en trek de toevoerbuis los van de stofzuiger. Koppel vervolgens de slang los van de stofzuiger (Afb. 2).

3. Koppel de buis voor reinigingsoplossing los van de tank voor reinigingsoplossing (Afb. 3).

4. Maak de vergrendelingen los en verwijder de motorunit van de opvangtank (Afb. 4). Plaats de motorunit ondersteboven op een zacht, schoon oppervlak.

5. Gooi al het vuil of afval uit de opvangtank en slang in een geschikte afvalcontainer (Afb. 5).

6. Reinig of vervang de filters.
7. Controleer de slang, hulpstukken en het netsnoer om er zeker van te zijn dat ze niet beschadigd zijn.
8. Plaats de motorunit terug op de opvangtank en vergrendel de vergrendelingen.

Reinig of vervang het filter regelmatig voor de beste prestaties. GEBRUIK ALTIJD HET CARTRIDGEFILTER VOOR DROOG STOFZUIGEN. Als de machine wordt gebruikt zonder het cartridgefilter, zal de motor doorbranden en vervalt de garantie. Houd altijd reservefilters bij de hand.

LET OP! De meegeleverde filters zijn gemaakt van hoogwaardige materialen die zijn ontworpen om kleine stofdeeltjes tegen te houden. Het cartridgefilter mag alleen worden gebruikt voor het droog opzuigen. Een droog cartridgefilter is noodzakelijk om stof op te zuigen. Als het cartridgefilter nat is, raakt het snel verstopt en is het erg moeilijk schoon te maken. Behandel
het filter voorzichtig wanneer u het verwijdert om het schoon te maken en te vervangen. Controleer de filters op scheuren of kleine gaatjes. Een klein gaatje kan stof doorlaten en uit het filter laten ontsnappen. Gebruik geen filter met gaten of scheuren; vervang het onmiddellijk.

OPSLAG
Voordat u uw stofzuiger opbergt, moet de opvangtank worden geleegd en schoongemaakt. De accessoires moeten worden schoongemaakt en opgeborgen, zodat ze indien nodig direct beschikbaar zijn. Bewaar de nat-/droogzuiger binnenshuis.

REPARATIES
Reparaties aan deze nat-/droogshampoostofzuiger mogen alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel met uitsluitend identieke vervangende onderdelen.

HET CARTRIDGEFILTER INSTALLEREN & REINIGEN

CARTRIDGEFILTER INSTALLEREN

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Afb. 1).

2. Verwijder de motorunit en plaats deze ondersteboven.

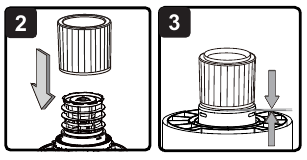

3. Installeer het cartridgefilter over de filterkooi en zorg ervoor dat de kooi volledig bedekt is (Afb. 2 & 3).

4. Plaats de filterhouder bovenop het cartridgefilter over de verhoogde rand en draai vast door de houder met de klok mee te draaien; draai niet te vast (Afb. 4 & 5).

5. Plaats de motorunit terug op de opvangtank.

CARTRIDGEFILTER VERWIJDEREN & REINIGEN

1. Ontgrendel en verwijder de filterhouder door de houderhendel tegen de klok in te draaien (Afb. 6).

2. Met de verwijderde motorunit in een omgekeerde positie, verwijdert u voorzichtig het cartridgefilter uit de filterkooi (Afb. 7).

3. Reinig het cartridgefilter door het vuil voorzichtig af te borstelen of af te spoelen (Afb. 8). Het reinigen mag niet binnenshuis in woonruimtes worden gedaan. Voor optimale prestaties wordt een nieuw filter aanbevolen.

4. Installeer het gereinigde of nieuwe filter zoals beschreven in stap 2-4 van Het cartridgefilter installeren.

HET SCHUIM NAT FILTER INSTALLEREN & REINIGEN

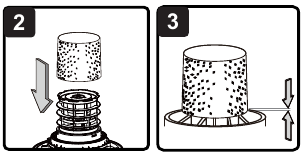

SCHUIM NAT FILTER INSTALLEREN

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Afb. 1).

2. Verwijder de motorunit en plaats deze ondersteboven. Volg de instructies om het cartridgefilter te verwijderen.
3. Schuif het schuim nat filter voorzichtig over de filterkooi en zorg ervoor dat de kooi volledig bedekt is (Afb. 2 & 3).

4. Plaats de motorunit op de opvangtank.

SCHUIM NAT FILTER REINIGEN

1. Met de verwijderde motorunit in een omgekeerde positie, verwijdert u voorzichtig het schuim nat filter (Afb. 4).

2. Gebruik een milde zeep- en wateroplossing om het schuim nat filter te wassen en spoel het af met schoon water (Afb. 5).

3. Laat het natte filter volledig aan de lucht drogen voordat u het opbergt of op de filterkooi installeert.

HET UITLAATFILTER REINIGEN & VERVANGEN

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Afb. 1).

2. Ontgrendel de uitlaatfilterklep door de vergrendelingslip omhoog te tillen om te ontgrendelen. Trek de klep eruit (Afb. 2).

3. Verwijder het uitlaatfilter uit de stofzuiger en reinig het door voorzichtig te tikken of vuil af te borstelen. Voor optimale prestaties wordt aanbevolen om het oude filter regelmatig te vervangen door een nieuw filter (Afb. 3).

4. Installeer het gereinigde of nieuwe filter. Steek vervolgens de lipjes van de filterklep in de bovenste sleuven en vergrendel de filterklep op zijn plaats (Afb. 4).


DE BATTERIJ VERVANGEN

OPMERKING: Vervang de batterij alleen door een 27A 12V alkalinebatterij.

1. Controleer of het netsnoer is losgekoppeld van het stopcontact (Afb. 1).

2. Wrik de batterijklep los en verwijder deze uit het batterijvak (Afb. 2).

3. Verwijder de batterij uit het batterijvak. Plaats de nieuwe batterij met de polen in de richting zoals afgebeeld (Afb. 3).

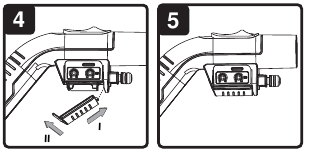

4. Plaats de batterijklep in de hellingshoek zoals afgebeeld. Steek hem vervolgens in de gleuf op de batterijvak en druk de batterijklep omlaag om hem vast te klikken (Afb. 4 & 5).


PROBLEEMOPLOSSING

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, TREKT U DE STEKKER UIT HET STOPCONTACT VOORDAT U PROBLEMEN GAAT OPLOSSEN.

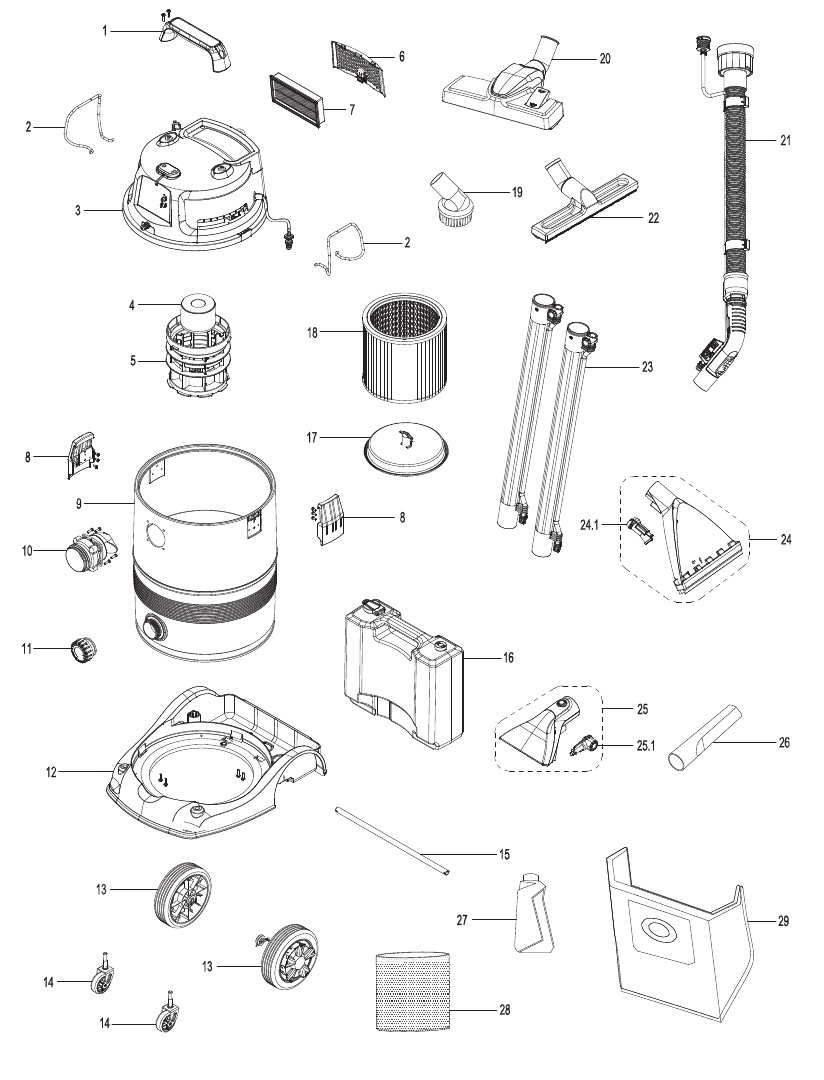

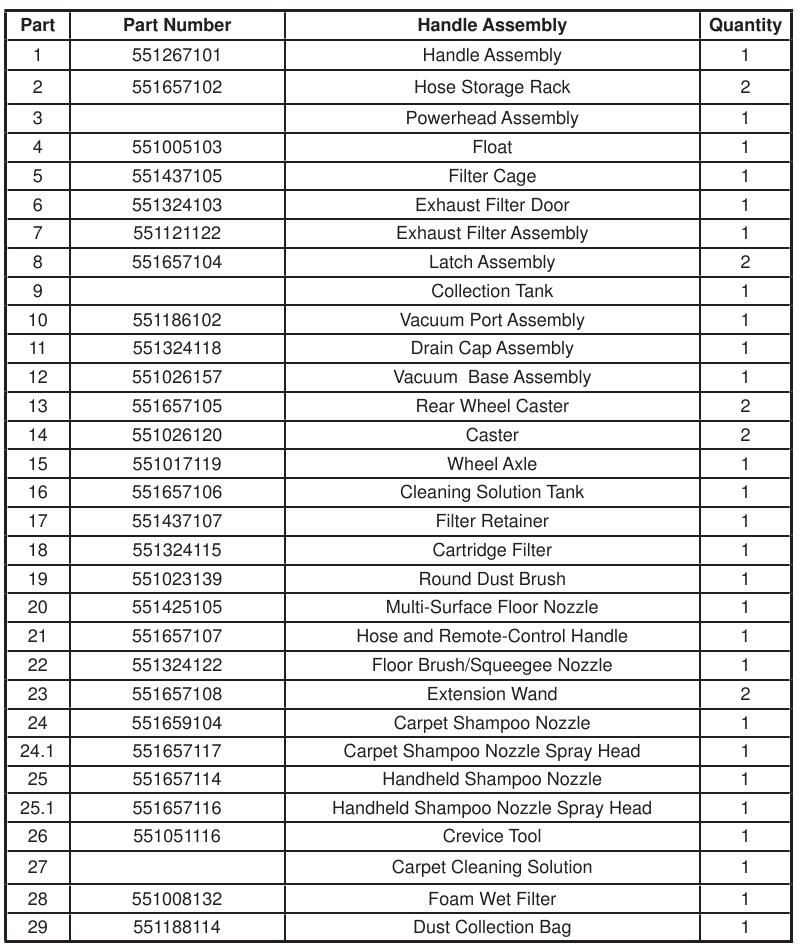

UITGEKLAPTE WEERGAVE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES EN BEGRIJP ALLE INSTRUCTIES VOOR GEBRUIK VAN DEZE STOFZUIGER.
Lees en begrijp deze gebruiksaanwijzing en alle etiketten op de stofzuiger voor gebruik. Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw stofzuiger werkt. Gebruik deze stofzuiger alleen zoals beschreven in deze handleiding. Om het risico op persoonlijk letsel of schade aan uw stofzuiger te verminderen, gebruikt u alleen door de fabrikant aanbevolen accessoires.

BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIG GEBRUIK.
Bij het gebruik van een stofzuiger moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot explosie, brand en/of ernstig letsel.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL TE VERMINDEREN:

• Laat de stofzuiger niet onbeheerd achter tijdens gebruik.
• Niet gebruiken voor het opzuigen van ontvlambare of brandbare vloeistoffen, zoals benzine, of gebruiken in ruimten waar
• deze aanwezig kunnen zijn.
• Niet stofzuigen of deze stofzuiger gebruiken in de buurt van ontvlambare vloeistoffen, gassen of explosieve dampen zoals benzine of andere brandstoffen, aanstekerbenzine, reinigingsmiddelen, verf op oliebasis, aardgas, waterstof of explosief stof zoals kolengruis, magnesiumstof, graan stof of buskruit. Vonken in de motor kunnen ontvlambare dampen of stof doen ontbranden.
• Om het risico op gezondheidsrisico's door dampen of stof te verminderen, geen giftige materialen opzuigen.
• Niet gebruiken of opslaan in de buurt van gevaarlijke materialen.
• Geen brandende of rokende voorwerpen opzuigen, zoals sigaretten, lucifers of hete as.
• Niet blootstellen aan regen. Binnen opslaan.
• Als de stofzuiger niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng hem dan terug naar een servicecentrum.
• Niet loskoppelen door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Niet gebruiken met een beschadigd snoer of stekker.
• Niet trekken of dragen aan het snoer, het snoer als handvat gebruiken, een deur sluiten over het snoer of het snoer om scherpe randen of hoeken trekken.
• Houd het snoer uit de buurt van verwarmde oppervlakken.
• Rijd niet met de stofzuiger over het snoer.
• Raak de stekker of stofzuiger niet aan met natte handen.
• Niet gebruiken zonder stofzak en/of filters.
• Niet als speelgoed laten gebruiken. Nauwlettend toezicht is noodzakelijk bij gebruik door of in de buurt van kinderen.
• Om het risico op letsel door onbedoeld starten te verminderen, haal de stekker uit het stopcontact voordat u het filter vervangt of reinigt.
• Laat de stofzuiger niet aangesloten als deze niet in gebruik is. Haal de stekker uit het stopcontact wanneer deze niet in gebruik is en voor onderhoud.
• Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.
• Haal de stekker uit het stopcontact voordat u de slang of andere accessoires aansluit of loskoppelt.
• Steek geen voorwerpen in openingen. Niet gebruiken met een verstopte opening; vrijhouden van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
• Wees extra voorzichtig bij het schoonmaken op trappen.
• Uitsluitend gebruiken zoals beschreven in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen hulpstukken.
• Gebruik alleen de door de fabrikant aanbevolen reinigingsoplossing met deze stofzuiger. Zie het gedeelte Tapijt-/
• Bekleding reinigen in deze handleiding.
• Deze stofzuiger is voorzien van dubbele isolatie. Gebruik uitsluitend identieke vervangingsonderdelen. Zie de INSTRUCTIES VOOR DUBBELE ISOLATIE.

Om het risico op letsel door bewegende onderdelen te verminderen - Haal de stekker uit het stopcontact voor onderhoud.

Om het risico op elektrische schokken te verminderen - Haal de stekker uit het stopcontact voor reiniging of onderhoud.
BEWAAR DEZE INSTRUCTIES
Uitsluitend voor huishoudelijk gebruik

INSTRUCTIES VOOR DUBBELE ISOLATIE

Deze nat-/droogshampoostofzuiger is dubbel geïsoleerd, waardoor er geen afzonderlijk aardingssysteem nodig is. Gebruik uitsluitend identieke vervangingsonderdelen. Lees de instructies voor het onderhouden van dubbel geïsoleerde nat-/droogshampoostofzuigers voordat u onderhoud uitvoert. Gebruik deze stofzuiger zoals beschreven in deze handleiding. Neem de volgende waarschuwingen in acht die op de motorbehuizing van uw stofzuiger staan.
DUBBEL GEÏSOLEERD - AARDING NIET VEREIST - GEBRUIK BIJ ONDERHOUD ALLEEN IDENTIEKE VERVANGINGSONDERDELEN.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN - NIET BLOOTSTELLEN AAN REGEN. BINNEN OPSLAAN.

LEES EN BEGRIJP VOOR UW EIGEN VEILIGHEID DE GEBRUIKSAANWIJZING. NIET ONBEHEERD ACHTERLATEN. ZUIG GEEN HETE AS, KOLEN, GIFTIGE, ONTVLAMBARE OF ANDERE GEVAARLIJKE MATERIALEN OP. NIET GEBRUIKEN IN DE BUURT VAN EXPLOSIEVE VLOEISTOFFEN OF DAMPEN.

ZUIG GEEN GIPSKARTONSTOF, OPEN HAARDROET OF AS OP MET EEN STANDAARD NAT/DROOGFILTER. DIT TYPE STOF IS ZEER FIJN, WAT MOGELIJK NIET DOOR HET FILTER WORDT OPGEVANGEN EN SCHADE AAN DE MOTOR VEROORZAAKT. GEBRUIK BIJ HET STOFZUIGEN VAN FIJN STOF EEN FIJNSTOF FILTER (APART VERKRIJGBAAR).

ONDERHOUD AAN DUBBEL GEÏSOLEERDE NAT-/DROOGSHAMPOOSTOFZUIGERS MET EEN DUBBEL GEÏSOLEERDE NAT-/DROOGSHAMPOOSTOFZUIGER, ZIJN ER TWEE ISOLATIESYSTEMEN AANWEZIG IN PLAATS VAN AARDING. ER IS GEEN AARDINGSMIDDEL AANWEZIG OP EEN DUBBEL GEÏSOLEERD APPARAAT, EN ER MAG OOK GEEN MIDDEL VOOR AARDING WORDEN TOEGEVOEGD. HET ONDERHOUDEN VAN EEN DUBBEL GEÏSOLEERDE NAT-/DROOGSHAMPOOSTOFZUIGER VEREIST UITERSTE ZORGVULDIGHEID EN KENNIS VAN HET SYSTEEM, EN MAG ALLEEN WORDEN UITGEVOERD DOOR GEKWALIFICEERD ONDERHOUDSPERSONEEL. VERVANGINGSONDERDELEN VOOR EEN DUBBEL GEÏSOLEERDE NAT-/DROOGSHAMPOOSTOFZUIGER MOETEN IDENTIEK ZIJN AAN DE ONDERDELEN DIE ZE VERVANGEN. UW DUBBEL GEÏSOLEERDE NAT-/DROOGSHAMPOOSTOFZUIGER IS GEMARKEERD MET DE WOORDEN 'DUBBEL GEÏSOLEERD' EN HET SYMBOOL (VIERKANT BINNEN EEN VIERKANT) KAN OOK OP HET APPARAAT GEMARKEERD ZIJN.

VERLENGSNOEREN

Wanneer u een verlengsnoer gebruikt met uw nat-/droogshampoostofzuiger, raadpleeg dan de volgende tabel om de vereiste A.W.G.-draaddikte te bepalen. Controleer voordat u de reiniger gebruikt of het netsnoer en het verlengsnoer in goede staat verkeren. Repareer of vervang ze voordat u de stofzuiger gebruikt. Gebruik alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	LET OP	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot materiële schade.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Vacmaster VK809PWR 0201 Handleiding

Beschikbare talen
