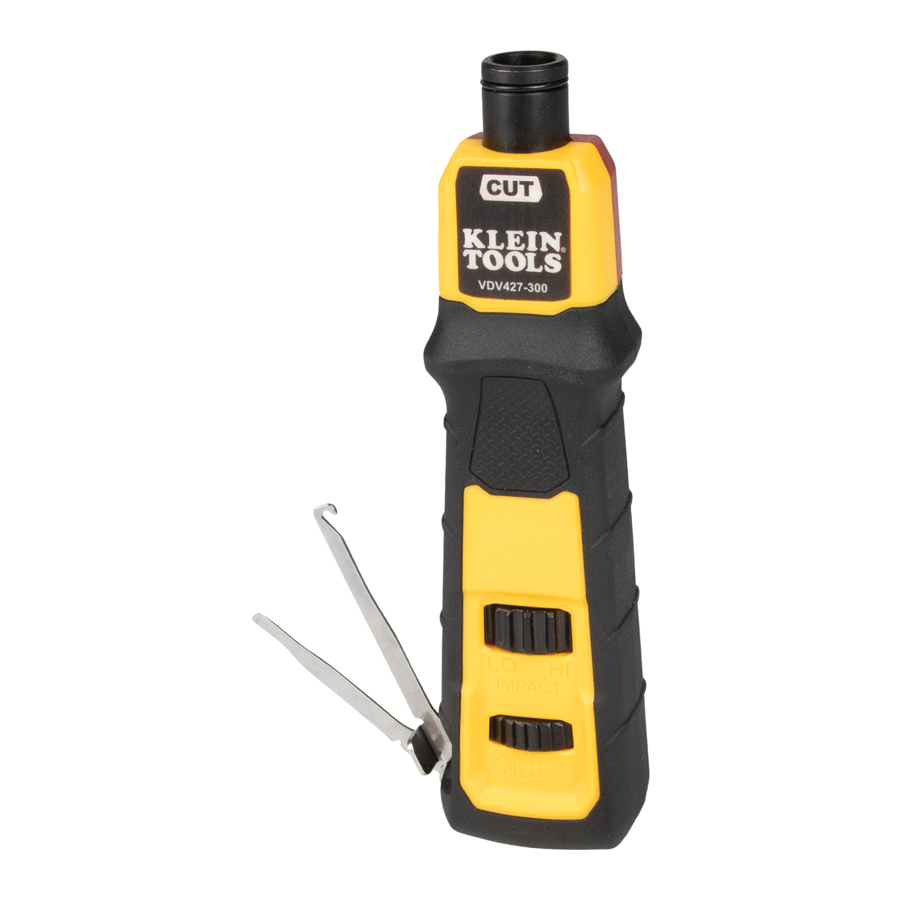

Klein Tools VDV427-300 Handleiding

INSTRUCTIES VOOR 110 TYPE-EENHEID

1. Plaats het 110-afwerkmes in de punchdown-tool.
2. Kies het juiste uiteinde van het mes, afhankelijk van of de draad moet worden afgeknipt of niet. (Afbeeldingen 10 en 11 tonen het gebruik van het snij-einde).
3. Selecteer de juiste krachtinstelling – LO voor alle 110-type aansluitingen.
4. Leg de draden in de draadsleuven (zie hieronder).

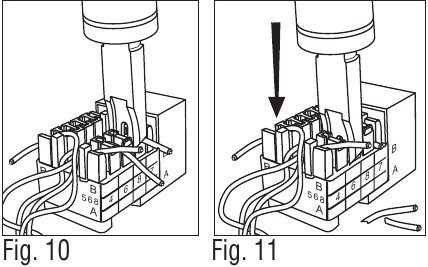

5. Schuif het mes in de draadsleuf en controleer de oriëntatie van het punchdown-mes voordat u naar stap 6 gaat (Afbeelding 10). (Dit is om te voorkomen dat de draad onbedoeld wordt doorgesneden tijdens de punchdown-bewerking; raadpleeg stap 2.)
6. Duw met de palm van uw hand op het kussengreepuiteinde van de punchdown-tool totdat deze klikt (Afbeelding 11).
7. Schuif het mes uit de draadsleuf en zorg ervoor dat de draad goed in de bodem van de draadsleuf zit, tussen de messen van de isolatieverplaatsingsconnector (IDC).
8. Controleer of de punchdown-tool de draad volledig en correct in de IDC heeft geplaatst. Correct gebruik van de punchdown-tool zou ervoor moeten zorgen dat dit correct gebeurt, maar het is altijd een goed idee om te controleren en te testen.

INSTRUCTIES VOOR 66 TYPE-EENHEID

1. Plaats het 66-afwerkmes in de punchdown-tool.
2. Kies het juiste uiteinde van het mes, afhankelijk van of de draad moet worden afgeknipt of niet. (Afbeeldingen 12 en 13 tonen het gebruik van het snij-einde).
3. Selecteer de juiste krachtinstelling, afhankelijk van de toepassing. (zie tabel hieronder).

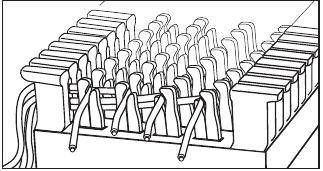

4. Leg de draden in de openingen op de paal (zie hieronder).

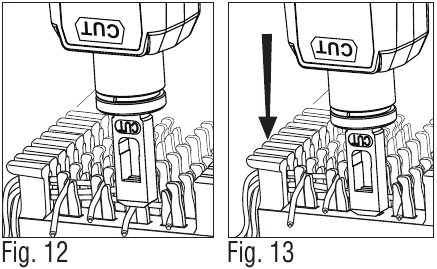

5. Schuif het mes over de paal en controleer de oriëntatie van het punchdown-mes voordat u naar stap 6 gaat (Afbeelding 12). (Dit is om te voorkomen dat de draad onbedoeld wordt doorgesneden tijdens de punchdown-bewerking, raadpleeg stap 2.)
6. Duw met de palm van uw hand op het kussengreepuiteinde van de punchdown-tool totdat deze klikt (Afbeelding 13).
7. Schuif het mes van de paal en zorg ervoor dat de draad goed in de bodem van de paal zit, tussen de messen van de isolatieverplaatsingsconnector (IDC).
8. Controleer of de punchdown-tool de draad volledig en correct in de IDC heeft geplaatst. Correct gebruik van de punchdown-tool zou ervoor moeten zorgen dat dit correct gebeurt, maar het is altijd een goed idee om te controleren en te testen.

PRODUCTEN EN ACCESSOIRES

MES PLAATSEN

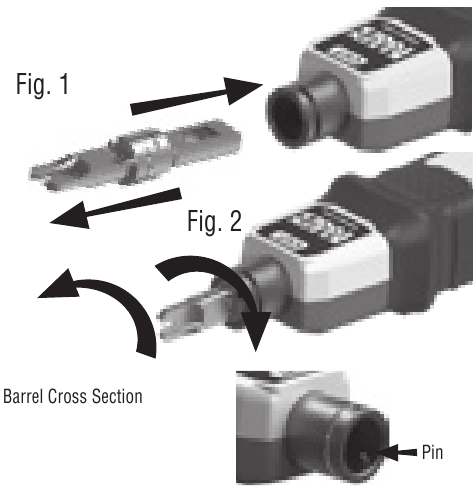

1. Lijn de sleuf in het midden van het punchdown-mes uit met de pin aan de binnenkant van de cilinder van de punchdown-tool en plaats het mes. (Afb. 1)
2. Draai het mes ¼ slag met de klok mee (Afb. 2).

Opmerking: Wanneer het mes volledig is geplaatst en vergrendeld, moet het snijmes (indien van toepassing) zijn uitgelijnd met de gele kant van de tool; let op "CUT" is op de gele kant van de tool gedrukt.

MES VERWIJDEREN

1. Draai het mes 1/4 slag tegen de klok in en trek voorzichtig (Afb. 2).
2. Verwijder het mes (Afb. 1).

HET MES IN HET OPBERGVAK PLAATSEN

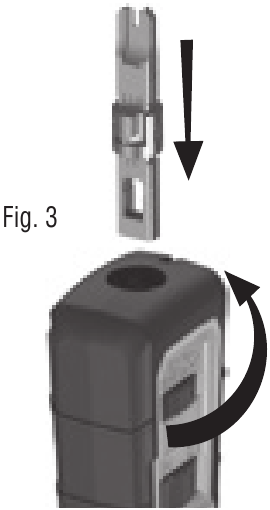

1. Houd de punchdown-tool vast met het mesopberguiteinde naar boven gericht (Afb. 3).

2. Plaats het mes in het mesopberguiteinde (het steekt voorbij de tool uit).
3. Draai de "mes los"-knop tegen de klok in totdat het mes op zijn plaats schuift.
4. Laat de "mes los"-knop los; het mes is nu veilig in het opbergvak.

HET MES UIT HET OPBERGVAK VERWIJDEREN

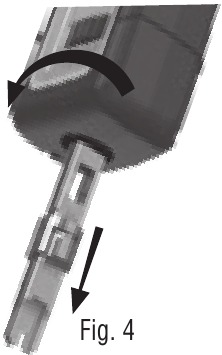

1. Houd de punchdown-tool vast met het mesopberguiteinde naar beneden gericht (Afb. 4).

2. Draai de "mes los"-knop tegen de klok in totdat het mes eruit valt.
3. Laat de "mes los"-knop los.

DE PUNCHDOWN-KRACHT AANPASSEN

Opmerking: Pijl op de "Impact"-knop komt overeen met de geselecteerde krachtinstelling.

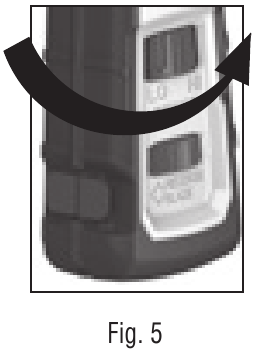

1. Om van LO naar HI aan te passen, draait u de knop met de klok mee (Afbeelding 5).

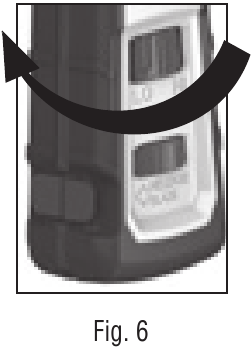

2. Om van HI naar LO aan te passen, draait u de knop tegen de klok in (Afbeelding 6).


Opmerking: Zie de tabel hieronder voor aanbevolen krachtinstellingen.

TOEGANG TOT EN OPBERGEN VAN HAAK EN SPUDGER

Om de haak of spudger uit de opbergruimte in de zijkant van het punchdown-chassis te schuiven, plaatst u een vingernagel in het gekerfde gedeelte van de haak of spudger en duwt u deze van de tool af.
Schuif de haak of spudger naar de gewenste positie en gebruik deze om draad en/of kleine componenten te manipuleren.
Om de haak of spudger op te bergen, duwt u de haak of spudger voorzichtig richting het punchdown-chassis totdat deze in de zijkant van het punchdown-chassis is geplaatst.
