Klein Tools 50611 Handleiding

WAARSCHUWINGEN

Lees, begrijp en volg deze instructies om een veilige werking te garanderen. Bewaar deze instructies voor toekomstig gebruik.

• Draag altijd een goedgekeurde oogbescherming.
• NOOIT gebruiken op of in de buurt van stroomvoerende elektrische circuits.
• Sterk magnetisch veld.

INHOUD

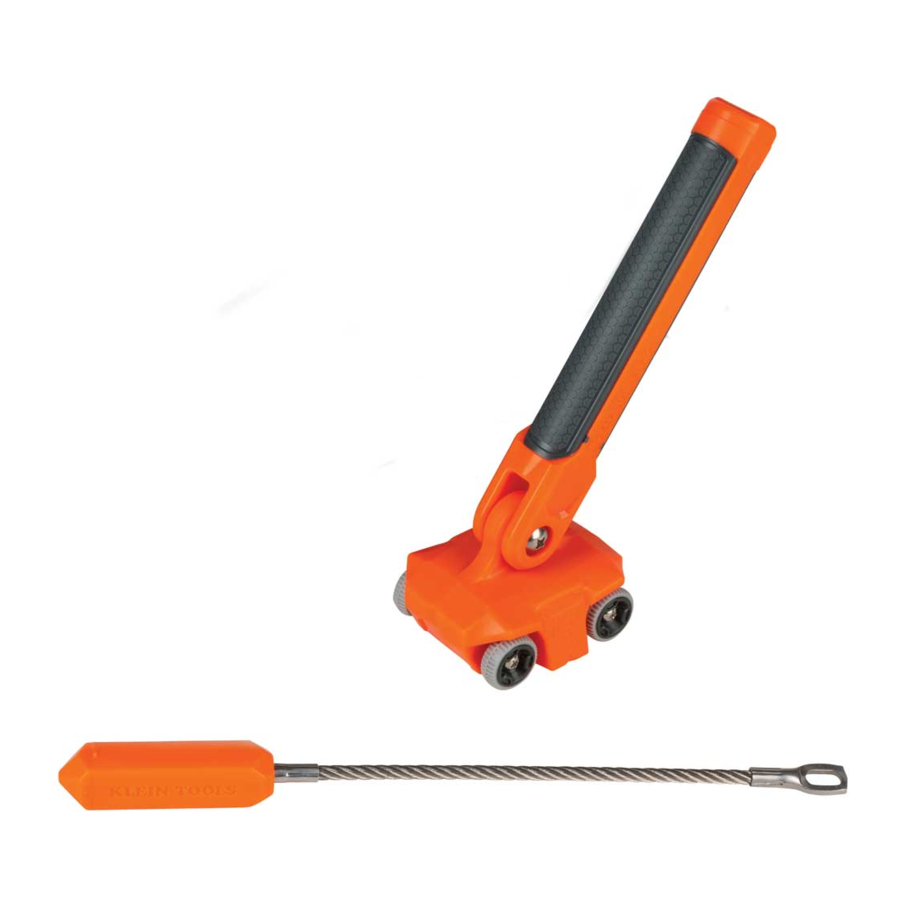

• 50611 Magnetische draadtrekker
  • Handbediende eenheid
  • Leidingeenheid
• Draagtas
• Instructieblad

ALGEMENE SPECIFICATIES

• Afmetingen: 11" x 4,5" x 3" (27,9 x 11,4 x 7,6 cm)
• Gewicht: 1,74 lbs. (0,8 kg)
• Magneettype: Zeldzame aarde

Specificaties kunnen worden gewijzigd.

SYMBOLEN OP PRODUCT

	Waarschuwing of voorzichtigheid
	Draag beschermende oogkleding
	Niet gebruiken op/nabij stroomvoerende circuits
	Sterk magnetisch veld

FUNCTIEGEGEVENS

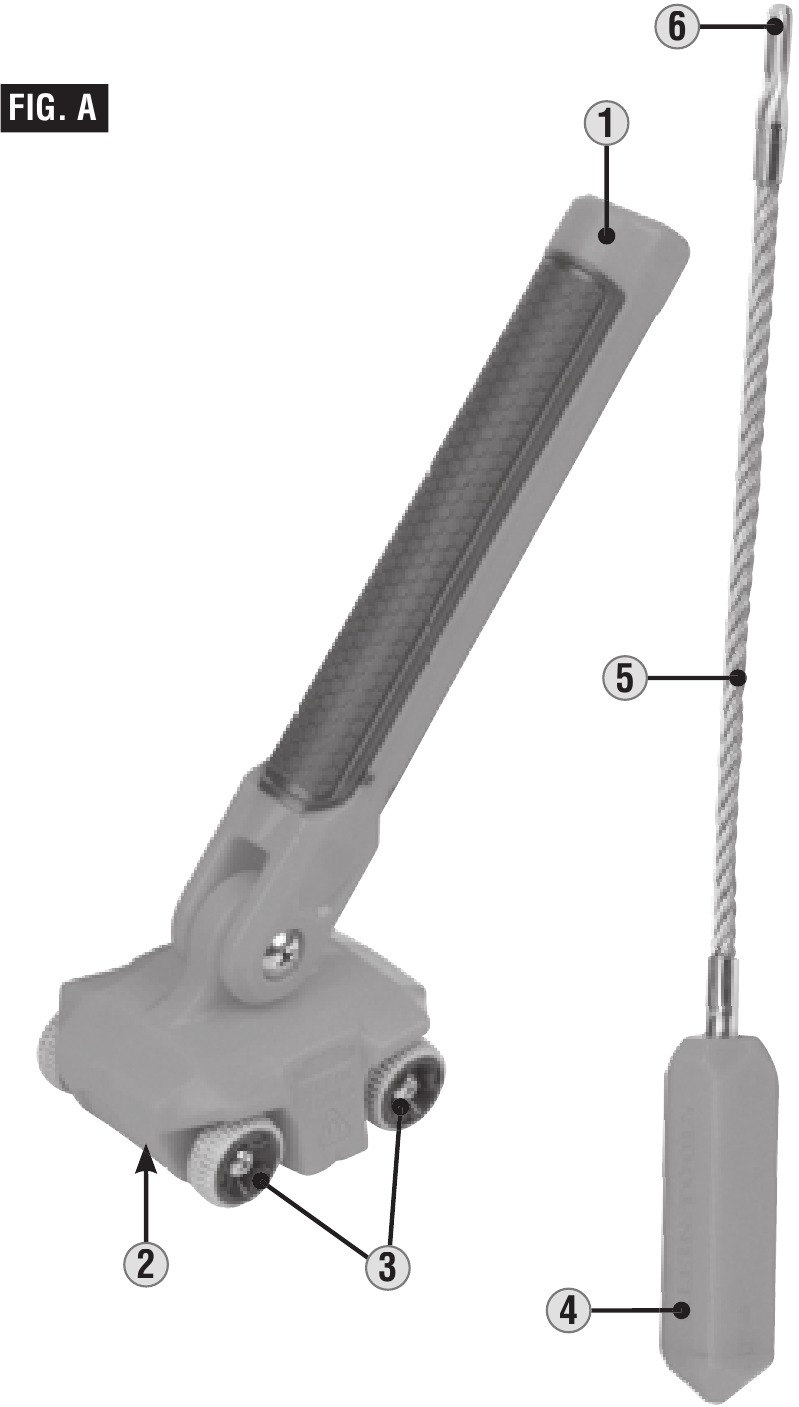

(FIG.A)

HANDBEDIENDE EENHEID

1. Handgreep
2. Magnetische basis
3. Wielen (×4)

LEIDINGEENHEID

4. Magneet
5. Flexibele leiding
6. Ooglus-uiteinde

GEBRUIKSAANWIJZING

STANDAARD GEBRUIK

De belangrijkste functie van de 50611 Magnetic Wire Puller is het trekken van draden en/of kabels in spouwmuren. De 50611 Magnetic Wire Puller werkt in muren met en zonder isolatie.

• Maak de draad(en) of kabel(s) die achter de muur moeten worden getrokken vast aan het ooglus-uiteinde, gebruik indien nodig een polyester trekkoord.

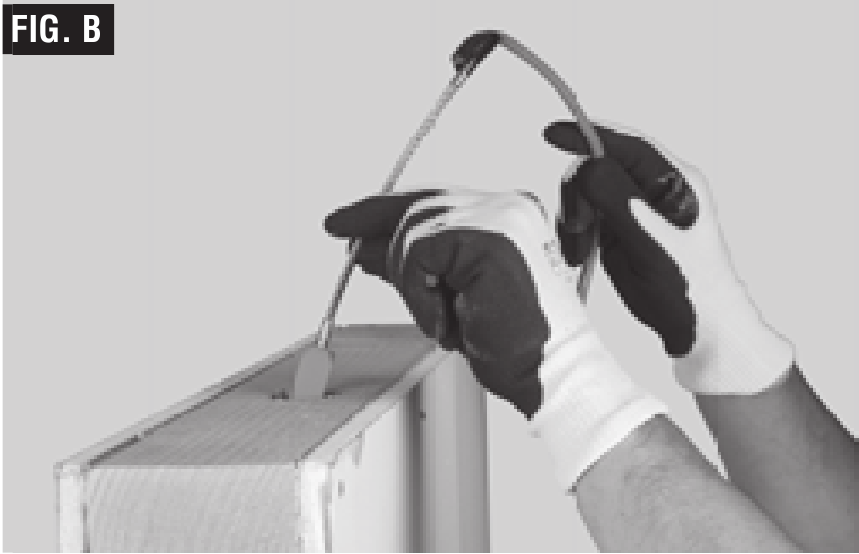

• Boor een Ø7/8" gat in de bovenplaat van de muur, of een andere draadaanvoerlocatie, zodat de leidingeenheid kan worden ingebracht. Het is belangrijk om in het midden van de spouwmuur te boren en zo dicht mogelijk bij de gipsplaat (FIG. B).

• Als u draden in een muur met isolatie trekt, is het belangrijk om de leidingeenheid tussen de isolatie en de gipsplaat te krijgen.

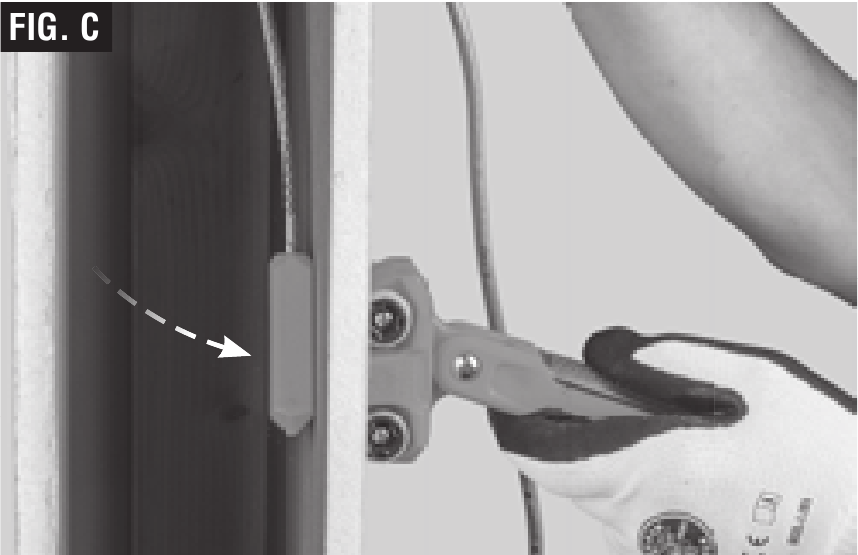

• Terwijl de leidingeenheid in de spouwmuur zit, gebruikt u de magnetische basis van de handbediende eenheid om de leidingeenheid door de gipsplaat te lokaliseren. De handbediende eenheid en de leidingeenheid worden magnetisch aan elkaar bevestigd door de muur (FIG. C).

• Terwijl de twee eenheden magnetisch met elkaar zijn verbonden, trekt u de handbediende eenheid langzaam naar de locatie van de muuruitsnijding, terwijl u ook lichte kracht gebruikt om de handbediende eenheid tegen de muur te duwen.

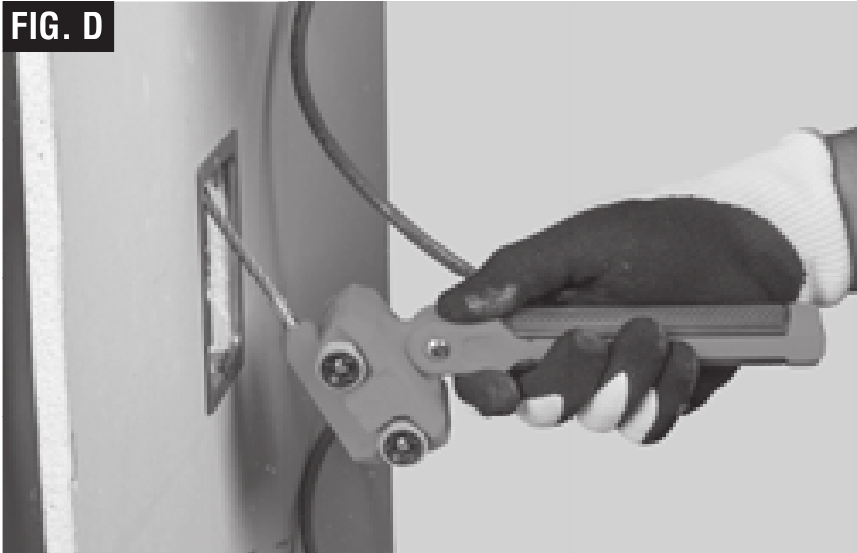

• Wanneer u de muuruitsnijding nadert, trekt u de handbediende eenheid voorzichtig totdat de leidingeenheid door de uitsnijding wordt getrokken en aan de handbediende eenheid wordt bevestigd. Trek de leidingeenheid en de draad(en)/kabel(s) langzaam door de muuruitsnijding (FIG. D).


AANVULLENDE TOEPASSINGEN

• De 50611 Magnetic Wire Puller kan ook worden gebruikt in andere toepassingen voor het trekken van draden en kabels. Deze kunnen omvatten, maar zijn niet beperkt tot, trekken over plafonds, verhoogde vloeren, onder tapijt, enz.

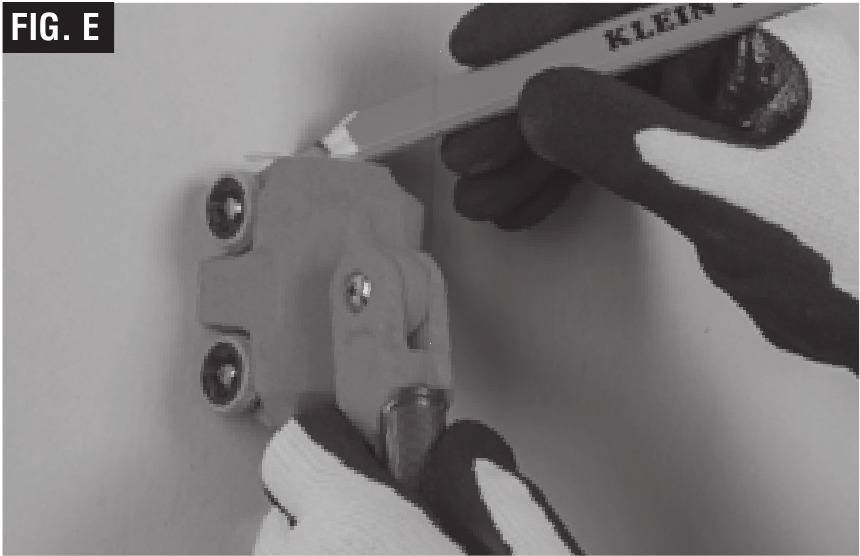

• De 50611 Magnetic Wire Puller werkt ook als een stijlzoeker, voor zowel metalen als houten stijlen. Rol voor dit gebruik de handbediende eenheid langzaam over een muur totdat deze magnetisch aan een metalen stijl of een spijker in een houten stijl wordt bevestigd. Lijn vervolgens de handbediende eenheid verticaal of horizontaal uit en gebruik met een potlood een van de vier V-inkepingen in de magnetische basis om het midden van de stijl te markeren (FIG. E).


VERVANGINGSONDERDELEN

50611ML: Vervangende leidingeenheid

ONDERHOUD

REINIGING: Afnemen met een schone, droge of vochtige doek.
OPSLAG: Bewaar zowel de handbediende eenheid als de leidingeenheid in de meegeleverde koffer.

KLANTENSERVICE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069 1-800-553-4676
