Genie SAFE-T-BEAM GSTB-R Handleiding

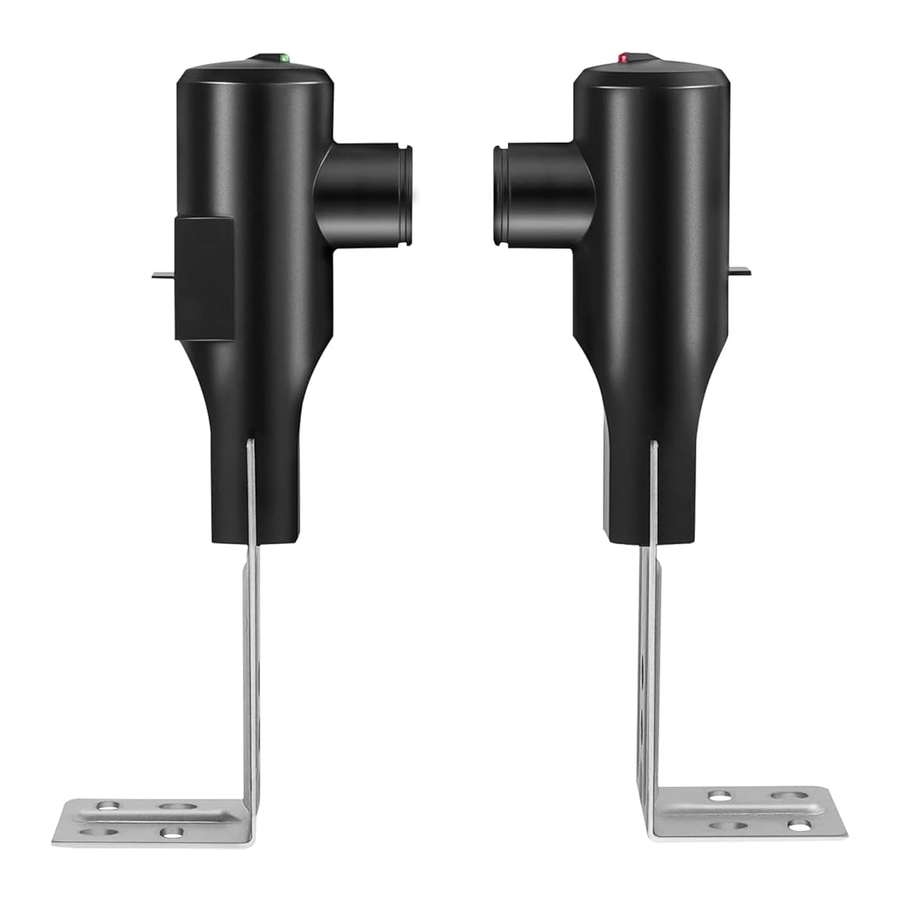

BRON & SENSOR MONTEREN

Locaties van bestaande eenheden kunnen opnieuw worden gebruikt als dat gewenst is. Safe-T-Beam^@ System (STB) Bron en Sensor hoeven niet op het frame van de garagedeur te worden gemonteerd. Ze kunnen overal langs de muur van de garagedeur worden geplaatst, zolang de locatie aan de volgende eisen voldoet:

1. Ze moeten over de deuropening worden geplaatst,
2. op de juiste hoogte,
3. met een heldere zichtlijn ertussen. (Max. bereik is 30 voet).
   (Ze kunnen op de vloer worden gemonteerd, alleen als laatste redmiddel, als er geen andere optie is. Niet aanbevolen.)

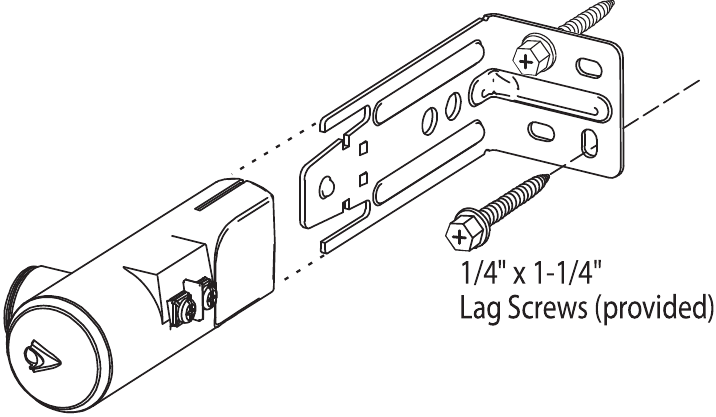

1. Om de montage te vereenvoudigen, kunnen bron- en sensoreenheden van de beugel worden losgemaakt door ze uit elkaar te trekken. Na het monteren van de beugels schuift u de eenheden terug op de beugels.

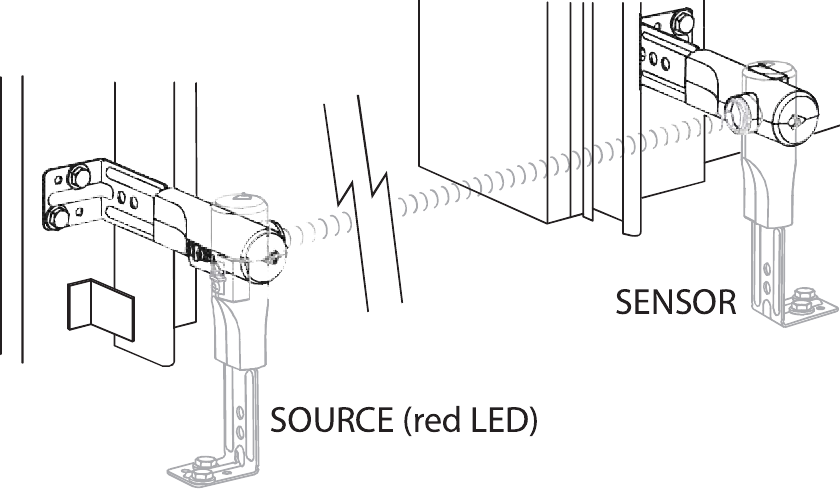

2. Zorg ervoor dat er een onbelemmerd pad is tussen bron en sensor. De sensor moet worden gemonteerd aan de kant van de garagedeuropening die het minste directe zonlicht ontvangt.

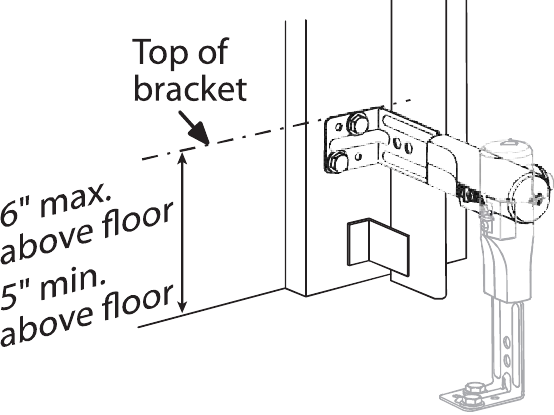

3. Zodra de locatie is vastgesteld, meet u de hoogte van de beugel zoals afgebeeld. Houd de beugel op zijn plaats en markeer de locaties van de gaten. 1/8" geleidegaten worden aanbevolen.

   Er is geen hoogteverstelling nodig voor eenheden die op de vloer zijn gemonteerd.

KABELLENGTE

Het hergebruiken van bestaande bedrading is het gemakkelijkst en wordt aanbevolen, tenzij deze kapot, doorgesneden, gerafeld is of er een probleem is. Als u bestaande bedrading kunt hergebruiken — GA DOOR NAAR STAP 4. Als er nieuwe bedrading moet worden geïnstalleerd, wordt het onderstaande pad aanbevolen.

Moet u nieuwe draad installeren? Draad en draadklemmen (voor het bevestigen van de draad aan de rail) kunnen worden gekocht via de klantenservice op 1-800-35-GENIE of bij een lokale Genie Professional Dealer met behulp van de informatie aan het einde van deze instructie. Het onderstaande pad wordt aanbevolen voor het routeren van de draadlengte.

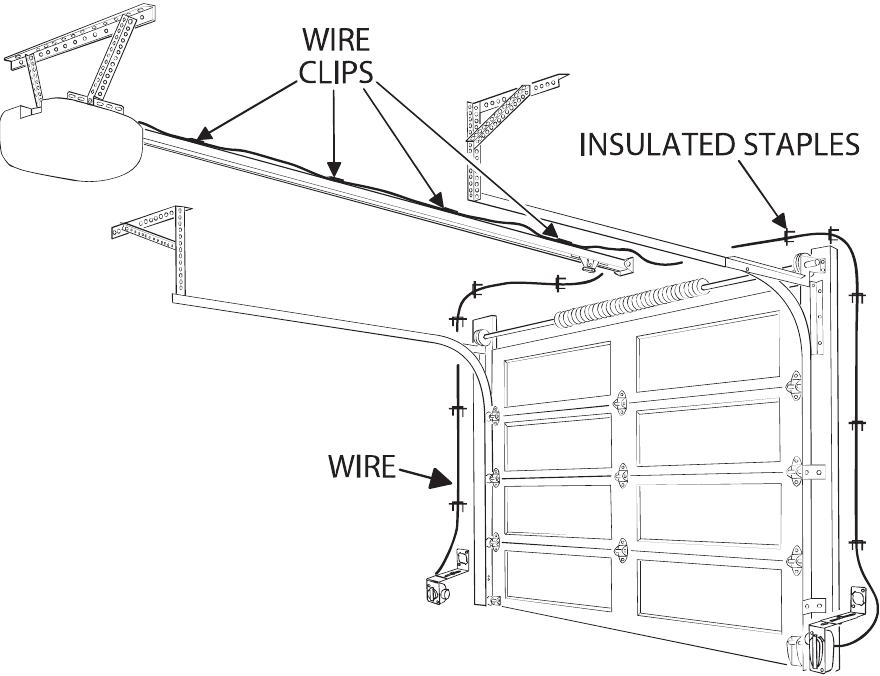

1. Routeer twee (2) lengtes van twee (2) geleiderdraad (zie hierboven) van de opener, langs de bovenkant van de rail.

   Bevestig de draad aan de rail.
   • Verdeel de bevestigingsmiddelen gelijkmatig over de rail.
     Bevestig aan de header en muur (bij voorkeur met geïsoleerde nietjes).
     Laat wat speling over bij de bron- en sensoreenheden en knip overtollige draad af.


     Wanneer u geïsoleerde nietjes gebruikt, moet u zich ervan bewust zijn dat nietjes die te strak zitten draden kunnen doorsnijden of knellen. Doorgesneden of geknelde draden kunnen ervoor zorgen dat het Safe-T-Beam® System niet meer werkt. Wanneer u geïsoleerde nietjes gebruikt, zorg er dan voor dat u ze alleen zo strak vastmaakt als nodig is om de draad goed vast te houden.

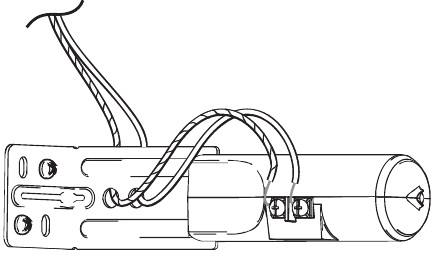

2. Routeer bij bron en sensor de draden door de beugel zoals afgebeeld en bevestig de draden aan de aansluitingen. Beide draden naar beide aansluitingen (niet-polair).

   GEEN POLARITEIT, ELKE DRAAD NAAR ELKE AANSLUITING IS GOED
3. Als u nieuwe bedrading installeert:

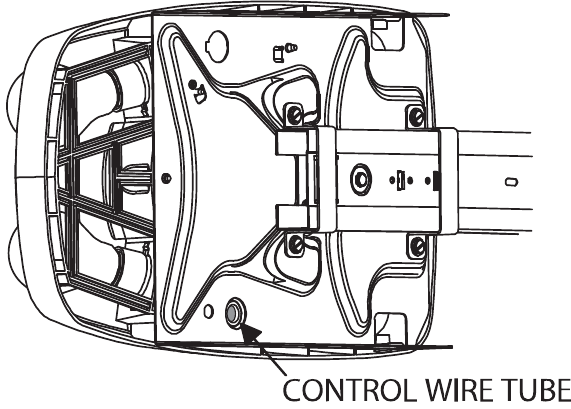

   Draai bij de opener de gestreepte draden in elkaar. Draai de effen draden in elkaar. Voer deze naar beneden door de bedieningsdraadbuis "schoorsteen" aan de bovenkant van de opener.

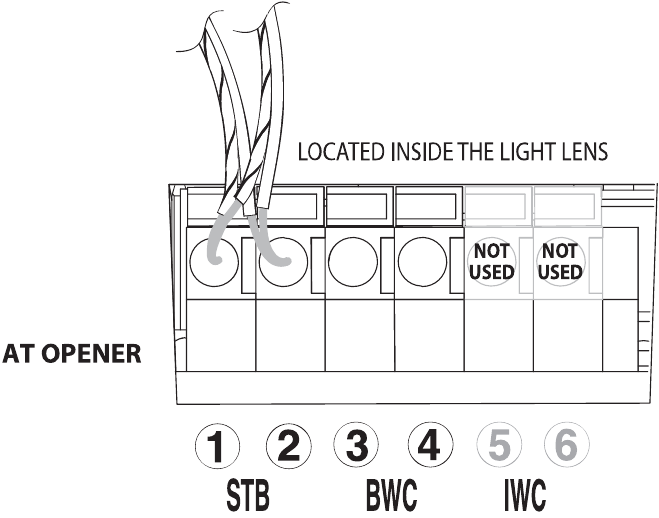

4. Bevestig aan de aansluitingen #1 en #2 (opnieuw beide draden).
   Bundel overtollige draad en plak deze aan de bovenkant van de power head.


SAFE-T-BEAM® SYSTEEMTEST

Het Safe-T-Beam® System moet correct zijn geïnstalleerd en werken om de deur te kunnen openen.

Zorg er tijdens het testen van het Safe-T-Beam® System voor dat u uit de buurt blijft van de deur en alle bewegende onderdelen. Het is beter om een object met een lange steel te gebruiken om de straal tijdens tests te onderbreken.

1. Start de deur in de sluitrichting.
2. Haal een object door het pad van het Safe-T-Beam® System om de straal te onderbreken.
   • De deur moet stoppen en de richting omkeren naar de volledig open positie.

Als de deur niet in de gesloten richting loopt, controleer dan op:

• Verkeerde uitlijning van het Safe-T-Beam® System (rode LED op de broneenheid knippert).
• Belemmering in het pad van de straal.
• Geknelde of gebroken draad.
• Losse bedradingsaansluiting.

Als u nog steeds een probleem hebt, neem dan contact op met de klantenservice op 1-800-35-GENIE.

OPMERKING: Als de situatie vereist dat de deur wordt gesloten, kan dit worden gedaan door de muurknop of de muurconsoleknop ingedrukt te houden totdat de deur volledig is gesloten.

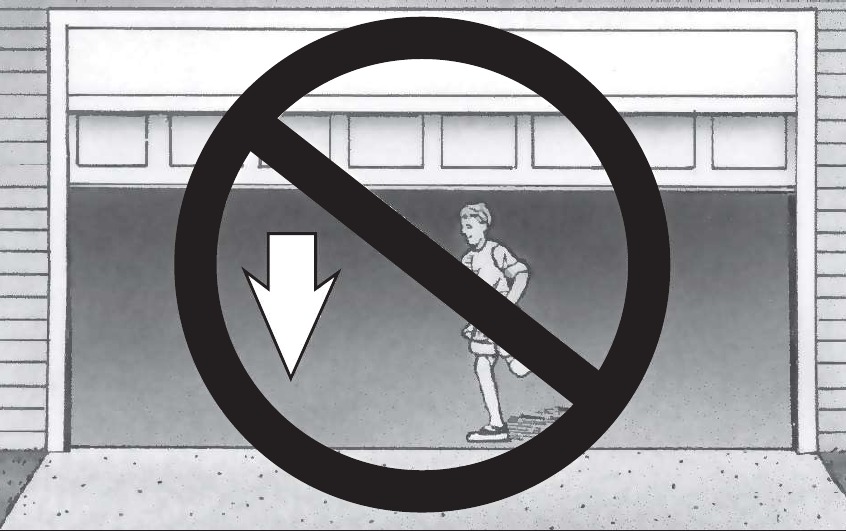

Observeer tijdens het sluiten van de deur voortdurend de deuropening om te voorkomen dat iemand in het pad van
de deur komt.
Als dit gebeurt, laat u de knop onmiddellijk los.

Neem voor antwoorden op vragen, problemen of zorgen contact op met de klantenservice op 1-800-35-GENIE.

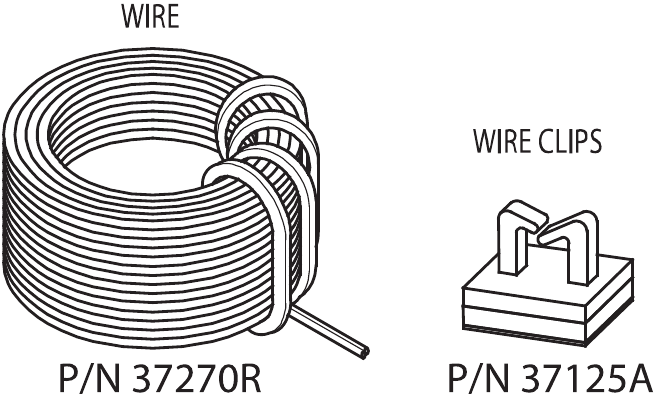

BESTELINFORMATIE:
Gebruik de volgende onderdeelnummers om draad of draadklemmen te bestellen:

BELANGRIJKE INFORMATIE

Een bewegende deur kan ernstig letsel of de dood veroorzaken.

• De bediening op de muur moet in het zicht van de garagedeur worden gemonteerd, op minstens 1,5 meter boven de vloer en vrij van bewegende onderdelen.
• Houd mensen uit de buurt van de opening terwijl de deur beweegt.
• Sta niet toe dat kinderen met de afstandsbediening of de deuropener spelen.

Als Safety Reverse niet goed werkt:

• Sluit de deur en ontkoppel vervolgens de opener met behulp van de handmatige ontgrendelingshendel.
• Gebruik niet de afstandsbediening of de deuropener.
• Raadpleeg de handleidingen van de deur en de deuropener voordat u reparaties uitvoert.

Elektrische schok kan ernstig letsel of de dood veroorzaken.

• Het netsnoer moet worden losgekoppeld voordat er draden worden aangesloten.
• Zorg ervoor dat de uiteinden van de draden elkaar of andere aansluitingen niet raken.

Als u vragen hebt of een handleiding nodig hebt, neem dan contact op met de distributeur of fabrikant van de opener.
