Genie ALADDIN CONNECT-handleiding

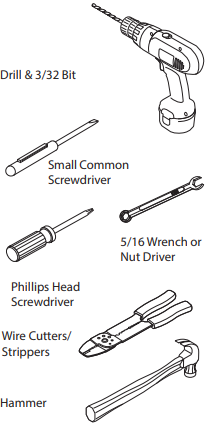

Aanbevolen gereedschap

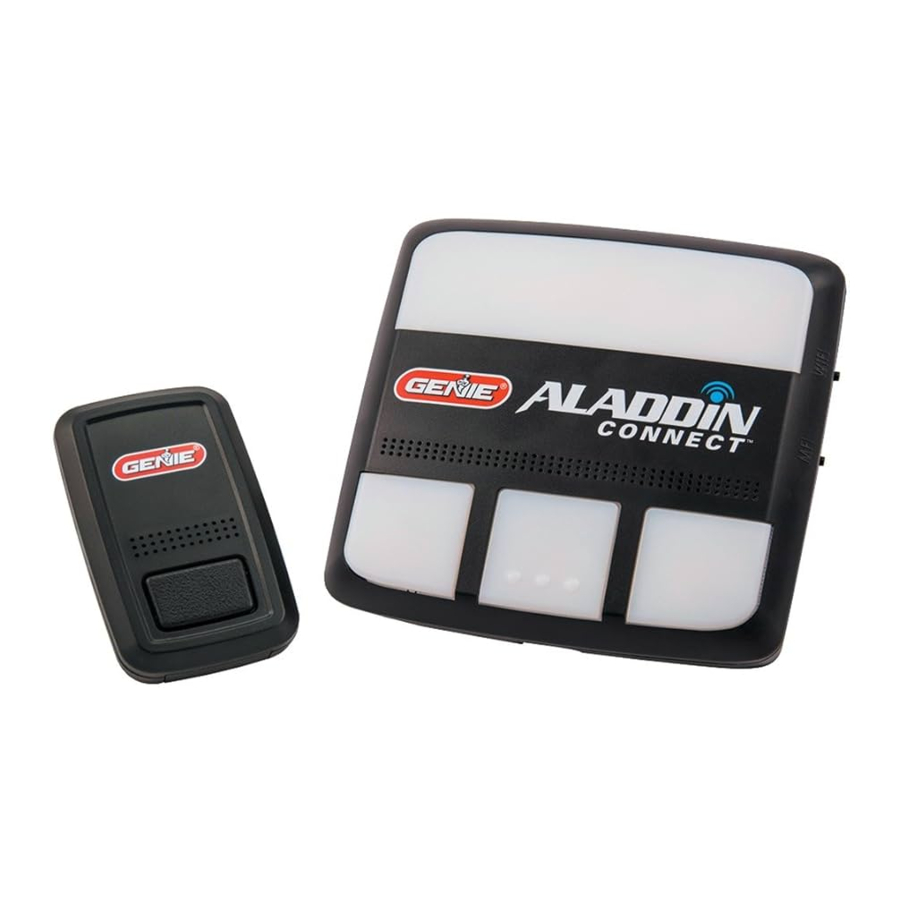

Inbegrepen onderdelen

Installatiestappen

STAP 1: Bepaal de montageplaats voor de DCM

Selecteer een locatie die aan de volgende criteria voldoet:

• Waar de DCM te zien en te horen is wanneer de deur opengaat
• Binnen 1,5 meter van een standaard 110V AC-stopcontact
• Binnen 7,5 meter van de garagedeuropener of een bedrade wandbedieningsknop.

De DCM wordt meestal op de volgende locaties gemonteerd:

• Montage boven een stopcontact in de garage - indien in de buurt van de personeelsdeur kan de DCM gebruikt worden als tweede wandbedieningsknop of in plaats van de bestaande wandknop.
• Montage naast de opener bij het plafond - je kunt hem in hetzelfde stopcontact steken als de opener en de DCM eenvoudig op de opener zelf aansluiten.

Zodra de montageplaats is bepaald, verwijder je de montagebeugel van de achterkant van de DCM, steek je de stekker van het netsnoer in het stopcontact en sluit je de stekker aan op de DCM.

STAP 2: Controleer de wifi-dekking

Controleer voor je begint het wifi-signaal in de garage.

• Verbind de smartphone met de wifi thuis en loop de garage in.
• Plaats de telefoon waar de DCM wordt gemonteerd.
• De wifi-signaalsterkte op die locatie moet minimaal twee streepjes zijn.

Als er niet minstens twee streepjes zijn, probeer dan deze stappen om de signaalsterkte te verbeteren:

• Zorg ervoor dat de wifi-router in de open lucht staat (niet achter grote elektronica of in een kast).
• Verplaats de wifi-router dichter bij de garage.
• Koop een wifi-extender, verkrijgbaar bij de meeste elektronicawinkels.

  Indicator signaalsterkte wifi-apparaat

STAP 3: Download de app

1. Scan de QR-code hieronder of bezoek de app store van de apparaten om de installatie van het Aladdin Connect®-apparaat te starten.
   Zoek in de app store naar Aladdin Connect
   Scan voor Scan voor iOS-app



   Scan voor Android-app


2. Volg de instructies in de app om een account aan te maken en het apparaat en de wifi in te stellen.


STAP 4: De DCM bedraden (installatie van een enkele deur weergegeven met Genie-opener)

Voordat je begint, moet je ervoor zorgen dat de garagedeuropener is losgekoppeld, zodat de deur niet onverwachts beweegt.

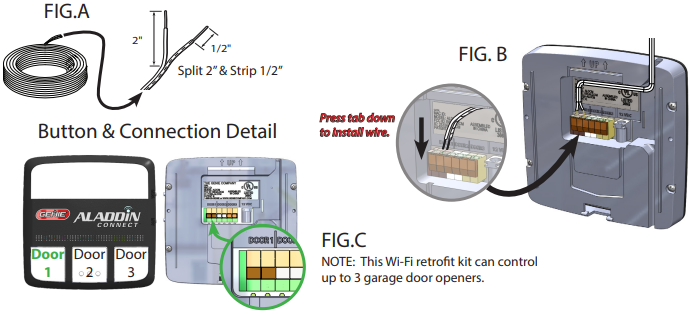

1. Laat de draadspoel intact, split één uiteinde van de dubbele draad ongeveer 5 cm en strip vervolgens 1,25 cm isolatie (FIG. A)
2. Druk op de klemmenstrook (achterkant van de DCM) op de oranje lipjes en steek 1 draad elk in elk van de twee klemmen voor DEUR 1. Elk DEUR-nummer op de klemmenstrook komt overeen met een knop op de voorkant van het paneel (AFB. B & C).


STAP 5a: Optie 1 - Bedrading naar bedrade wandbediening

Er zijn twee manieren om de DCM voor stroom aan te sluiten. Bekijk opties 1 en 2 voor bedradingsstappen.

1. Verwijder de drukknop van de wandbediening en zoek schroefklemmen op de rug.
2. Knip de dubbele draad door en split het uiteinde ~5 cm en strip vervolgens 1,25 cm van de isolatie (FIG. A)
3. Voeg de zwart/witte draad van de DCM toe aan de schroef met de zwart/witte draad op de wandbediening.
4. Voeg de wit/witte draad van de DCM toe aan de andere schroef op de wandbediening.


OPMERKING: Draden zijn polariteitsgevoelig bij de wandconsoleklemmen. Raadpleeg indien nodig de handleiding van de opener om de juiste bedrading van de klemmen te bekijken.

STAP 5b: Optie 2 - Bedrading naar garagedeuropener

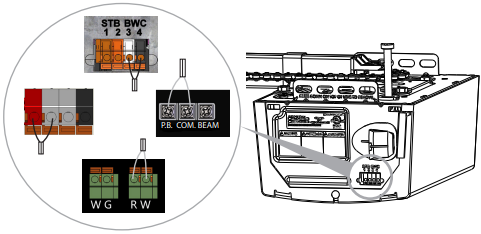

1. Zoek de klemmen voor de drukknop bedrade wandconsole
   1. Als je garagedeuropener schroefklemmen heeft, sluit je één draad aan op de drukknopklem en de andere op de gemeenschappelijke (comm) klem.
   2. Als je garagedeuropener gekleurde klemmen heeft, sluit je de draden aan op de rode en witte klemmen (of R en W).


OPMERKING: Garagedeuropeners hebben klemmenstroken of schroefklemmen om aan te sluiten op veiligheidsstralen (STB of Beam) EN op de drukknop van de wandbediening (PB of ook wel een basiswandbediening - BWC genoemd). De bedrading van de deurregelmodule wordt aangesloten op bestaande draden die naar de drukknopklemmen van de wandbediening gaan. Je kunt de handleiding van de garagedeuropener raadplegen om te zien welke klemmen voor de drukknop zijn of gewoon de draad van de drukknop naar de opener volgen.

STAP 6: Monteer en schakel Aladdin Connect® in

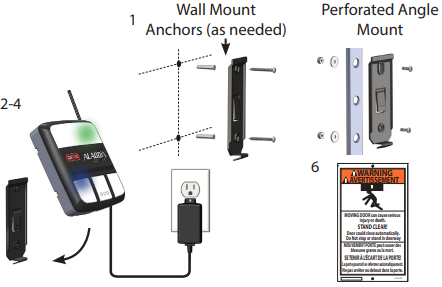

1. Gebruik de DCM-montagebeugel als sjabloon op de optimale wifi-locatie. Markeer en boor 2-3/32" geleidegaten en monteer de beugel aan de muur met behulp van de meegeleverde schroeven. Gebruik de meegeleverde ankers als je op gipsplaat monteert of gebruik moeren, sluitringen en schroeven als je op geperforeerde hoek op de openerlocatie monteert.
2. Steek de Power Pack in het stopcontact. Er wordt een verlengde schroef meegeleverd om de Power Pack indien nodig aan het stopcontact te bevestigen.
3. Steek de Power Pack in de achterkant van de DCM zoals weergegeven in STAP 1.
   OPMERKING: Led's op de DCM knipperen kort terwijl deze signalen opnieuw ontvangt.
4. Klik de DCM op de montagebeugel.
5. Leid de draden en zet ze vast met de meegeleverde nietjes.
6. Bevestig het waarschuwingsbord naast de wandbediening of DCM in goed zicht om aan te geven dat de deur op afstand wordt bediend.
7. Punaises of nietjes moeten worden gebruikt als het bord niet hecht aan het montageoppervlak.

STAP 7: Monteer de DPS-module op de garagedeur

Verwijder de batterij NIET "TREKLIPJE" van de DPS totdat de app dit aangeeft.

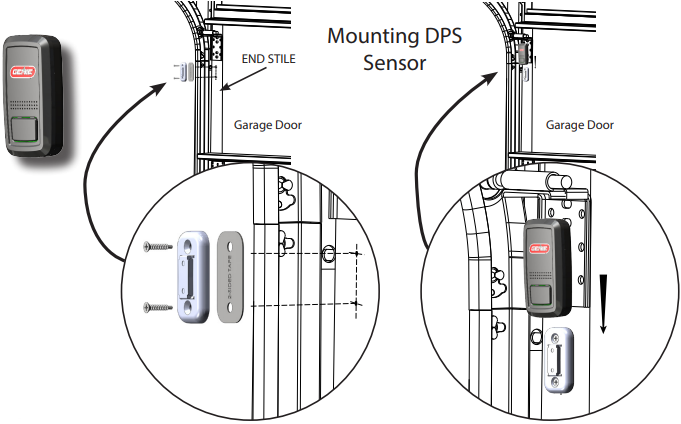

De DPS moet alleen op het BOVENSTE deurpaneel worden gemonteerd. Monteer op een stalen verstevigde eindstijl uiterst links of rechts onder het bovenste scharnier. NIET op een onversterkt deurpaneel monteren.

1. Maak de deur schoon waar de DPS wordt gemonteerd.
2. Installeer dubbelzijdig tape op de achterkant van de montagebeugel en bevestig deze aan de deur.
   OPMERKING: Dubbelzijdige tape is ontworpen om de beugel tijdelijk op zijn plaats te houden alleen. Niet te gebruiken voor permanente montage.
3. Boor 2 - 3/32 gaten voor. Boor NIET helemaal door de deur.
4. Gebruik de meegeleverde zelftappende schroeven om de DPS-beugel op de eindstijl van het bovenste deurpaneel te monteren.
5. Schuif de DPS omlaag op de montagebeugel. DPS moet op de beugel klikken.
   OPMERKING: De DPS die bij deze kit wordt geleverd, is al geprogrammeerd op de DCM. Zie de OPMERKING onder STAP 8 met betrekking tot extra sensoren (DPS).

STAP 8: Voltooi de programmering

1. Herstel de stroom naar de garagedeuropener.
2. Bedien de deur met de wandbediening. Open de Aladdin Connect-app en controleer of de deurpositie in de app nauwkeurig is.

OPMERKING: Deze kit bevat één DPS voor gebruik met slechts één deur. De meegeleverde DPS is al geprogrammeerd op de DCM. Extra sensoren kunnen afzonderlijk worden aangeschaft bij je lokale Genie-verkoper. Om extra sensoren te programmeren, voltooi je eerst STAP 8 initiële installaties en programmering en ga je vervolgens naar "Een deursensor toevoegen" onder het tabblad "Deuren" in de app of bekijk je de installatievideo op www.GenieCompany.com/AladdinConnect/InstallationVideo.

OPMERKING: Een wit licht knippert en er klinkt een hoorbare pieptoon als indicatie dat de deur op het punt staat te bewegen wanneer dit wordt opgedragen door de Aladdin Connect® of andere compatibele app(s).

Het gebruik van dit product, de software die in dit product is ingebed en de gerelateerde applicatiesoftware is onderworpen aan de Algemene voorwaarden die beschikbaar zijn op: www.GenieCompany.com/AladdinConnect

Installatievideo

Ga voor een video van deze installatie naar www.GenieCompany.com/AladdinConnect/InstallationVideo

Hulp nodig of vragen? Neem contact op met de klantenservice van Aladdin Connect® op 1-866-599-4995
Ma-vr 9.00 - 20.00 uur EST, za 10.00 - 18.00 uur EST.

Scan voor de Aladdin Connect® installatievideo

Scan hier voor aanvullende Aladdin Connect® informatie

Bel ons op 1-866-599-4995 of scan de QR-codes voor aanvullende ondersteuning.

Garantie

1 jaar garantie, bezoek www.geniecompany.com voor details.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP ERNSTIG LETSEL OF OVERLIJDEN TE VERMINDEREN, LEES EN VOLG ALLE INSTRUCTIES.

1. Laat kinderen NOOIT de deurbedieningen bedienen of ermee spelen.
2. Houd de afstandsbediening uit de buurt van kinderen.
3. Plaats de wandbedieningsknop: A) In het zicht van de deur. B) Op een minimale hoogte van 1,5 meter, zodat kleine kinderen er niet bij kunnen.
4. Installeer het WAARSCHUWINGSLABEL voor beknelling naast de wandknop of console, op een prominente plaats.
5. NIEMAND MAG HET PAD VAN DE BEWEGENDE DEUR KRUISEN.
6. GA NOOIT ONDER EEN GESTOPTE, GEDEELTELIJK OPEN DEUR DOOR.
7. Het Aladdin Connect®-besturingssysteem is ontworpen voor onbeheerde bediening. De deur kan onverwachts bewegen.
8. Installeer Aladdin Connect® NIET op garagedeuropeners die vóór 1993 zijn vervaardigd zonder contactloze veiligheidssensoren met fotocellen.
9. NIET installeren op deuren uit één stuk
10. Installeer de DCM op een plaats waar deze te zien en te horen is terwijl je in de deuropening staat met de deur in de open stand.

BEWAAR DEZE INSTRUCTIES

KOPPEL DE GARAGEDEUROPENER LOS VOOR HET INSTALLEREN VAN Aladdin Connect® De deur kan onverwachts openen.
