MOZA AirCross 3 Handleiding

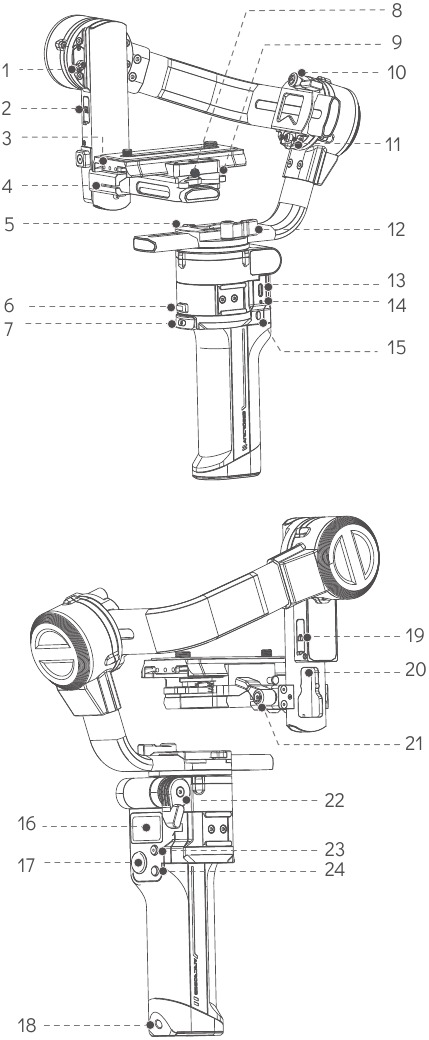

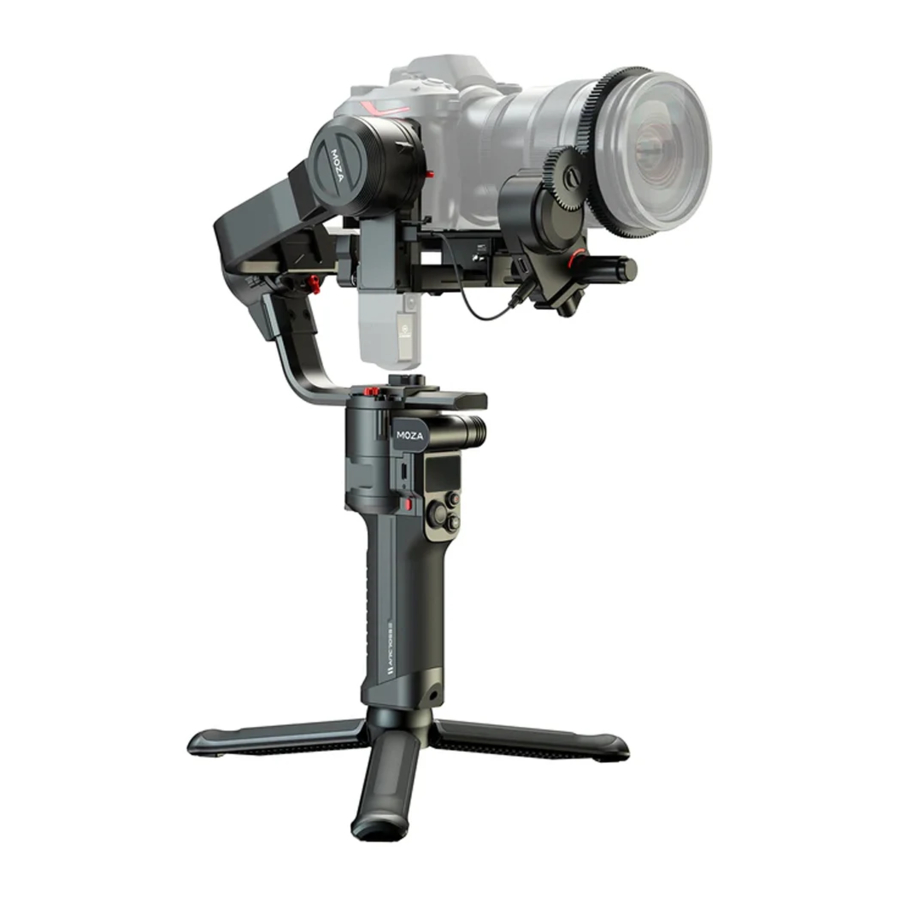

MOZA AirCross 3 Overzicht

1. Tilt Motorvergrendeling
2. Verlengpoort
3. Snelkoppelingsplaat
4. Tilt Aanpassingsschuif
5. Pan Motorvergrendeling
6. Opvouwbare Veiligheidsvergrendeling
7. Slimme Trigger
8. Snelkoppelingsplaat Knop
9. Snelkoppelingsbasisplaat Knop
10. Roll Knop
11. Roll Motorvergrendeling
12. Pan Knop
13. USB-C Oplaadpoort
14. Batterij-indicatorlampje
15. Aan/uit-knop
16. OLED-scherm
17. Joystick
18. 1/4'' Verlengpoort
19. Camera Bedieningspoort
20. AI Verlengpoort
21. Tilt Knop
22. Opvouwbare Knop
23. Camera Bedieningsknop
24. Functieknop

Voorbereiding

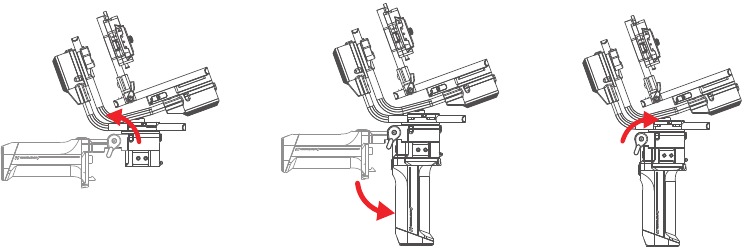

De Gimbal uitvouwen

1. Draai aan de opvouwbare Knop;
2. Vouw de handgreep uit totdat deze is vergrendeld.
3. Draai de knop vast om te voorkomen dat de handgreep losraakt.

Het Statief bevestigen

1. Schroef het mini-statief in het schroefgat aan de onderkant van de handgreep.

2. Klap het mini-statief uit


De Batterij Opladen

Laad de batterij op via de USB-C-oplaadpoort met behulp van een USB-C-kabel (meegeleverd) en een USB-adapter (niet meegeleverd). Het wordt aanbevolen om een USB-adapter met QC2.0- of PD-protocol te gebruiken om het opladen snel te voltooien. Het LED-lampje onder de oplaadpoort gaat uit nadat het opladen is voltooid.

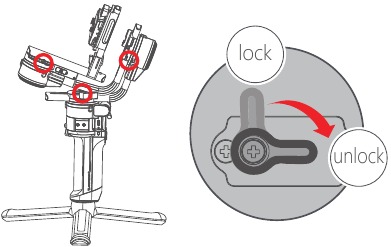

De Gimbal Ontgrendelen

Draai de motorvergrendeling naar de ontgrendelde positie, waarna elke motor vrij kan draaien.

Opmerking: Draai de motor niet voordat u deze ontgrendelt, anders kan de motorvergrendeling beschadigd raken. Als de gimbal wordt ingeschakeld voordat deze wordt ontgrendeld, gaat de gimbal naar de slaapstand.

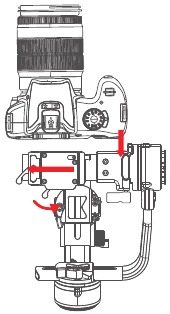

De Camera Monteren

Zorg ervoor dat u de camera voorbereidt voordat u deze monteert, controleer of de batterij volledig is opgeladen en of er een geheugenkaart met voldoende opslagruimte is geplaatst.

1. Plaats de camera op de snelkoppelingsplaat met 1/4" of 3/8" schroeven en houd de camera in het midden. Verwijder de extra schroeven als reserve.

2. Schuif de snelkoppelingsplaat op de basisplaat naar de vergrendelde positie.

3. Zet de snelkoppelingsplaat vast en draai de knop vast, zorg ervoor dat de snelkoppelingsplaat is vergrendeld.


Opmerking:

1. Wanneer u de camera installeert, als de rechterkant van de camera de tilt-arm hindert waardoor de installatie mislukt, draai dan de knop van de snelkoppelingsbasisplaat los en verplaats deze naar links totdat de camera succesvol kan worden geïnstalleerd.
2. Nadat de camera is geïnstalleerd, verplaatst u de snelkoppelingsbasisplaat naar rechts en zorgt u ervoor dat de rechterkant van de camera is uitgelijnd met de tilt-arm om de beste stabiliteit te bereiken.


Balansaanpassing

1. De tilt-as verticaal in evenwicht brengen

   1. Draai de camera zo dat de lens naar boven wijst
   2. Ontgrendel de tilt-as en draai de knop los, pas de positie van de tilt aanpassingsschuif enigszins aan.
   3. De balans is voltooid wanneer de camera stabiel is terwijl deze naar boven wijst, vergrendel de tilt-as.

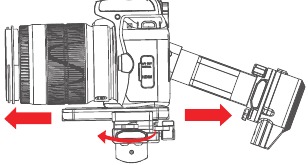

2. De tilt-as horizontaal in evenwicht brengen

   1. Draai de camera zo dat de lens naar voren wijst;
   2. Ontgrendel de snelkoppelingsplaat, pas de positie van de plaat enigszins aan;
   3. De balans is voltooid wanneer de camera stabiel is terwijl deze naar voren wijst, vergrendel de snelkoppelingsplaat.
3. De Roll-as in evenwicht brengen

   1. Ontgrendel de Roll-as.
   2. Pas de roll-arm enigszins naar links en rechts aan totdat deze volledig horizontaal is.
   3. Vergrendel de roll-as.
4. De Pan-as in evenwicht brengen


   1. Houd de gimbal horizontaal in een hoek van 45° vast, draai de pan-arm naar een horizontale hoek.
   2. Ontgrendel de Pan-as en pas de pan-arm enigszins naar links en rechts aan.
   3. De Pan-as is in evenwicht wanneer de camera stabiel is, vergrendel de pan-as.

Bediening

Aan/uit-knop

Lang indrukken: In- of uitschakelen
Eén keer klikken: Schakel de volgsnelheid, 5 niveaus van langzaam naar snel
Dubbelklikken: Ga naar de slaapstand of verlaat deze.

Joystick

Bedien de rotatie van de gimbal
Menu:
Bovenste knop: Optie-omhoog
Onderste knop: Optie-omlaag
Linker knop: Terug
Rechter knop: Bevestigen

Camera Bedieningsknop

Half indrukken: Autofocus
Eén keer klikken: Opname starten
3 seconden ingedrukt houden: een foto maken

Functieknop

Eén keer klikken: Volgmodus (Pan→Pan&Tilt→FPV→Alles Vergrendelen)
Dubbelklikken: Sport Gear-modus
Drie keer klikken: Inception-modus
Lang indrukken: Menu openen/sluiten

Triggerknop

Eén keer klikken: AI Volgmodus starten/stoppen
Dubbelklikken: Hercentreren
Drie keer klikken: Selfie-modus
Ingedrukt houden: Alles Vergrendelen
Eén keer klikken en vasthouden: Sport Gear-modus

Geavanceerde functies

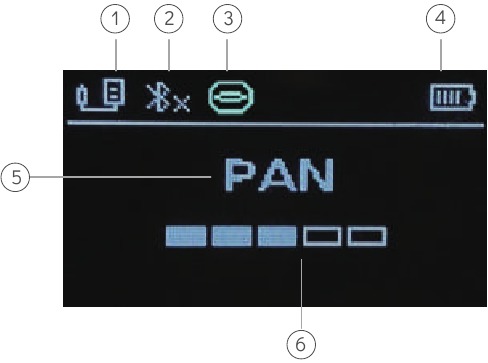

Display

1. Camerabediening Sluiter USB (niet aangesloten) USB (aangesloten)
2. Bluetooth Niet aangesloten Aangesloten
3. AI-module (pictogram wordt weergegeven nadat het apparaat is aangesloten. Als het apparaat niet is aangesloten, wordt er geen pictogram weergegeven.)
4. Batterijniveau
5. Volgmodus
6. Volgsnelheid

De volgmodus en volgsnelheid worden niet weergegeven na het kiezen van de specifieke functie, in plaats daarvan wordt alleen de huidige functie weergegeven. (Bijv. Inception-modus, Time-lapse.)

MENU

Automatisch afstemmen

1. Ontgrendel alle motoren. Bevestig en balanceer de camera.
2. Bevestig de gimbal aan een statief. Plaats deze op een vlakke ondergrond. Houd de aan/uit-knop lang ingedrukt om de gimbal in te schakelen.
3. Ga naar het menu, selecteer vervolgens Power en vervolgens Autotune. Beweeg de joystick naar rechts om Autotune (Automatisch afstemmen) te selecteren.
4. De motor draait automatisch en past geleidelijk het vermogen van elke motor aan. De gimbal keert terug naar de normale werkstatus zodra de aanpassing is voltooid.

Gimbal kalibratie

1. Ontgrendel alle motoren. Bevestig en balanceer de camera.
2. Bevestig de gimbal aan een statief. Plaats deze op een vlakke ondergrond. Houd de aan/uit-knop lang ingedrukt om de gimbal in te schakelen.
3. Ga naar het menu, selecteer vervolgens Advanced en vervolgens Calibrate. Beweeg de joystick naar rechts om Calibrate (Kalibreren) te selecteren.
4. De motor kalibreert automatisch de sensor. Raak de gimbal niet aan tijdens dit proces, wacht gewoon tot de kalibratie is voltooid.

Als de gimbal op een schuin of wiebelig bureau wordt geplaatst, zal elke beweging die wordt veroorzaakt door het aanraken van de gimbal tijdens dit proces waarschijnlijk leiden tot een mislukte kalibratie. U kunt proberen opnieuw te kalibreren na het aanbrengen van de nodige aanpassingen. Normaal gesproken is kalibratie alleen vereist als de gimbal scheef staat of afwijkt als gevolg van transport over lange afstand, trillingen of intense temperatuurveranderingen.

Fijnafstelling van het niveau

In sommige gevallen is de camera mogelijk niet volledig horizontaal als gevolg van installatie- en coördinatieverschillen tussen de camera en de gimbal. U moet de rolas fijnafstellen om de camera volledig horizontaal te maken.

1. Bevestig en balanceer de camera, ontgrendel alle motoren.
2. Bevestig de gimbal aan een statief. Plaats deze op een vlakke ondergrond. Houd de aan/uit-knop lang ingedrukt om de gimbal in te schakelen.
3. Zet de camera aan en open de ingebouwde digitale waterpas.
4. Ga naar het menu, selecteer vervolgens Advanced en vervolgens Level. Beweeg de joystick naar rechts om Level (Niveau) te selecteren om de interface voor fijnafstelling te openen.
5. Houd de digitale waterpas in de gaten terwijl u de joystick op en neer beweegt. Stop met afstemmen wanneer de digitale waterpas volledig horizontaal is.

Resetten en herstellen

Als de gimbal kan worden in- en uitgeschakeld, maar niet soepel werkt, mogelijk als gevolg van abnormale parameters, kunt u naar het menu gaan en About (Over) selecteren, vervolgens Reset (Resetten) selecteren om de parameters opnieuw in te stellen. De gimbal wordt automatisch uitgeschakeld na een reset en kan normaal worden gebruikt na het opnieuw inschakelen. Als de gimbal niet normaal kan worden in- of uitgeschakeld, of niet kan worden gestart vanwege een firmware-upgradefout, kunt u de uitwerppin gebruiken om in het interne herstelgat te drukken om de parameters te herstellen. Schakel het in of probeer de firmware opnieuw te upgraden na het herstellen.

MOZA Master

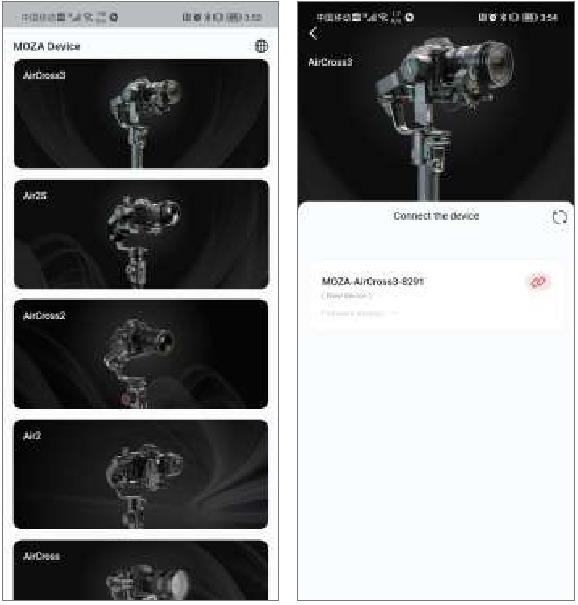

Verbinding

1. Start MOZA Master en sta de machtigingen toe die vereist zijn door de app;
2. Kies de AirCross 3 in het apparaatmenu.
3. Klik op de knop "Connect" (Verbinden) achter de gimbalnaam;
4. Wacht tot de Bluetooth-verbinding is voltooid.

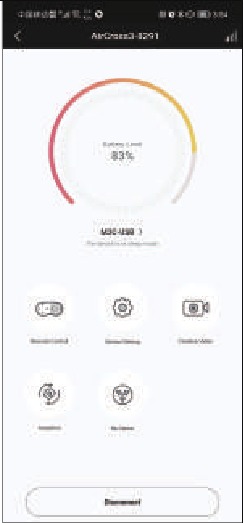

Hoofdinterface

1. Apparaatnaam
2. Batterijniveau (klik om de gimbal in de slaapstand te zetten/wakker te maken)
3. Cameratype (klik om de cameralijst te openen)
4. Remote Control (Afstandsbediening) (open de afstandsbedieningsinterface)
5. Settings (Instellingen) (open om parameters in te stellen)
6. Creative Videos (Creatieve video's) (open geavanceerde functies zoals time-lapse)
7. Inception (Inception-modus openen/verlaten)
8. Re-center (Opnieuw centreren) (de gimbal keert terug naar de startpositie)
9. Disconnect Bluetooth Connection (Bluetooth-verbinding verbreken)

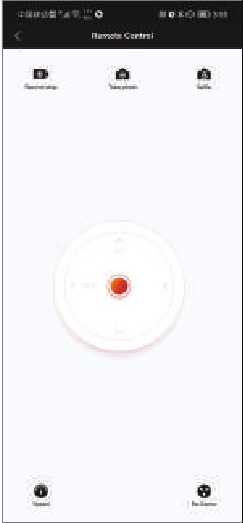

Afstandsbediening

1. Record/Stop (Opnemen/Stoppen) (moet de camerabedieningskabel aansluiten)
2. Photo (Foto) (moet de camerabedieningskabel aansluiten)
3. Selfie (nadat u hebt geklikt, roteert de gimbal-pan-as 180°)
4. Virtual Joystick (Virtuele joystick) (bedien de kantel- en panrotatie van de gimbal)
5. Remote Control Speed (Snelheid afstandsbediening) (stel de gimbalrotatiesnelheid in die wordt geregeld door de virtuele joystick.)
6. Re-centering (Opnieuw centreren) (de gimbal keert terug naar de startpositie)

Gimbal instelling

1. Motor setting (Motorinstelling), stel het motorvermogen, de automatische afstemming, de volgsnelheid, de volgmodi, enz. in.
2. Joystick definition (Joystickdefinitie), stel de gevoeligheid en bedieningsgewoonten van de joystick in.
3. Advanced setting (Geavanceerde instelling), sensorkalibratie, fijnafstelling van het niveau, firmware-upgrade, enz.
4. About (Over), controleer de firmwareversie en APP-versie.

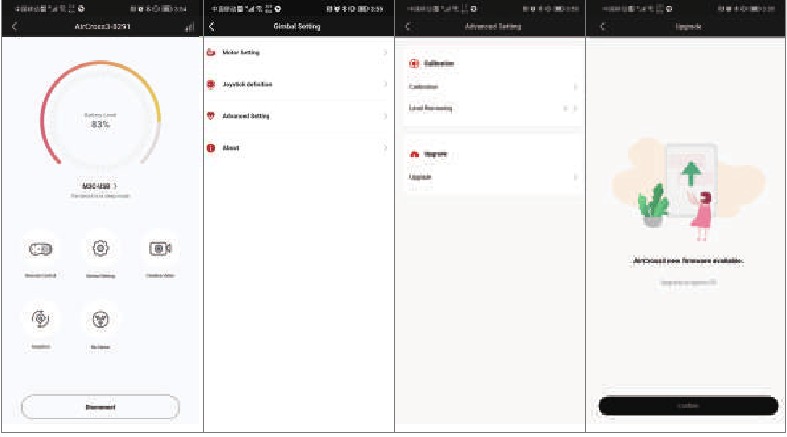

Firmware upgrade

Nadat de MOZA Master-app is verbonden met de gimbal, gaat u naar het menu en selecteert u Gimbal Setting (Gimbalinstelling), vervolgens Advanced Setting (Geavanceerde instelling) en vervolgens Upgrade (Upgraden). Als er een nieuwe firmware-update is, start het upgrade-proces door op de knop Confirm (Bevestigen) te klikken. Het upgrade-proces kost tijd, wees geduldig. Zodra de upgrade is voltooid, wordt de gimbal automatisch uitgeschakeld en kan deze opnieuw worden gebruikt na het opnieuw inschakelen.
Schakel de gimbal niet uit, schakel de Bluetooth van de mobiele telefoon niet uit, verbreek de verbinding met het mobiele telefoonnetwerk niet en sluit MOZA Master niet tijdens het upgrade-proces. Het doen van een van deze kan leiden tot een upgradefout.

Specificaties

Model: AirCross 3
Gewicht: 1,3 kg zonder statief
Afmeting (B*D*H):

• uitgevouwen: 170*190*310mm,
• opgevouwen: 52*225*270mm

Batterijtype: Li-ion intelligente batterij (ingebouwd), 25,45Wh
Batterijcapaciteit: 3500mAh
Standaardspanning: 7,27V
Laadspanning: 5V/2A, 9V/2A
Werkuren: 20H
Snel opladen: 1,4H
Bluetooth: BT5.0,2.400 GHz -2.4835 GHz
Milieuvereisten:

• Werktemperatuur: -10 ℃ -50 ℃;
• Laadtemperatuur: 5 ℃-40 ℃

Veiligheidswaarschuwing

• Dit product wordt gevoed door een ingebouwde batterij; demonteer het niet, plaats het niet in vloeistof of vuur om schade of letsel te voorkomen.
• Voordat u de gimbal inschakelt, moet u de balans aanpassen volgens de instructies in dit document. Als de gimbal lange tijd in een onevenwichtige toestand werkt, kan de oppervlaktetemperatuur van de motor heet worden, wat de levensduur van de batterij aanzienlijk verkort.
• Laat kinderen dit product niet aanraken en gebruiken, gebruik geen vingers om de motorwerking te belemmeren om vingerletsel te voorkomen.
• Dit product is niet waterdicht of stofdicht; houd de gimbal vrij van stof en water om schade te voorkomen.

Referenties

• ‎MOZA Master in de App Store
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MOZA AirCross 3 Handleiding
