Moza AIR 2-handleiding

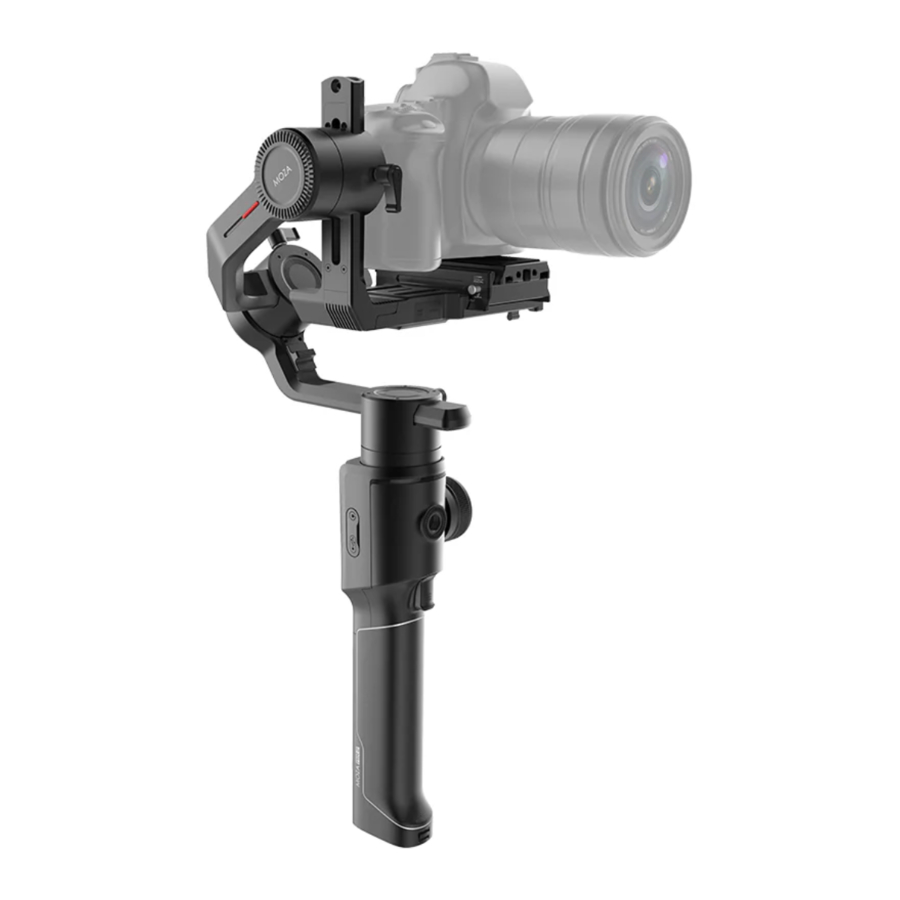

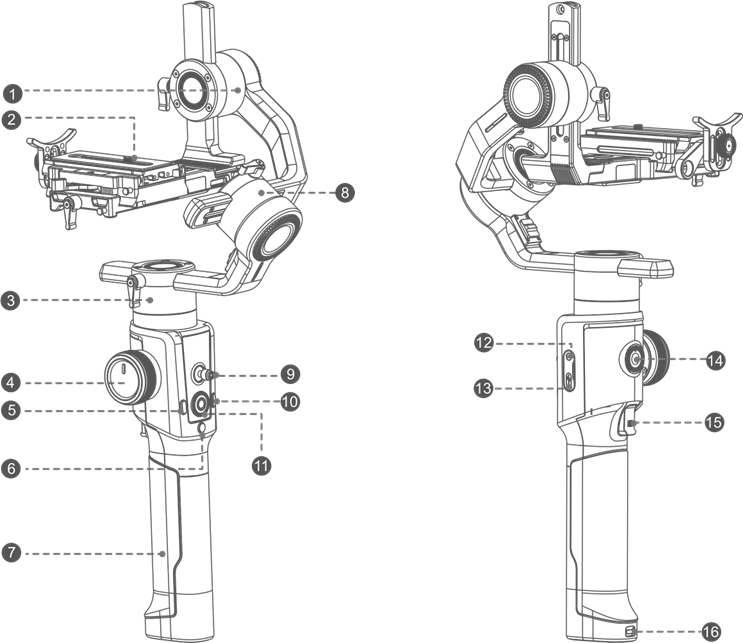

AIR 2-overzicht

1. Kantelmotor
2. Snelle ontgrendeling geheugen
3. Panmotor
4. Draaiknop
5. Modusknop
6. Aan/uit-knop
7. Batterijpatch
8. Rolmotor
9. Joystick
10. Volgsnelheidknop
11. Smart Wheel
12. DC-ingangspoort
13. USB Type-C-poort
14. 3/8" uitbreidingspoort
15. Slimme trigger
16. Batterijpatchschakelaar

Aan de slag

1. Snelle ontgrendeling geheugen en camerabevestiging

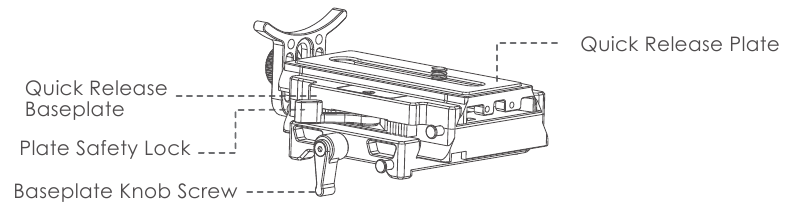

De snelkoppelingsplaat van MOZA Air 2 is op een unieke manier ontworpen en kan zowel aan de voor- als achterkant worden geïnstalleerd en verwijderd. Zelfs nadat de follow focus en andere accessoires zijn geïnstalleerd, kan de snelkoppelingsplaat ook direct op andere apparatuur met Manfrotto-plaat worden geïnstalleerd. Er zit een borgpen aan de linker- en rechterkant van de Air 2-snelkoppelingsplaat, de borgpen aan de linkerkant kan voorkomen dat de snelkoppelingsplaat naar beneden schuift en de borgpen aan de rechterkant wordt gebruikt voor positionering. Bij het installeren van de snelkoppelingsplaat moet de snelkoppelingsplaat worden verplaatst totdat deze niet meer op de borgpen aan de rechterkant kan worden verplaatst.

• Systeeminstelling voor snelle ontgrendeling geheugen

De AIR2-gimbal heeft een ontwerp met drie lagen, zoals weergegeven in de afbeelding

De positie van de snelkoppelingsplaat op de basisplaat is vast. Zolang gebruikers de afbeelding aanpassen

De positie van de basisplaat en vergrendel deze na het eerste gebruik, de snelkoppelingsplaat en camera kunnen de volgende keer direct op de basisplaat worden gemonteerd zonder balancering. (op voorwaarde dat de camera niet van de snelkoppelingsplaat wordt verwijderd)

• Stappen voor camerabevestiging

1. Vergrendel de camera aan de snelkoppelingsplaat
2. Schuif de snelkoppelingsplaat vanaf de rolmotorrichting van de AIR2 op de basisplaat. Wanneer een ruw evenwicht van voor naar achter is bereikt, vergrendelt u de ontgrendelingsplaat.

3. Draai de knopschroef van de basisplaat los en stel deze vervolgens naar voren of naar achteren af ​​om de cameralens waterpas en naar voren gericht te houden en draai vervolgens de knop vast


2. Follow Focus-bevestiging

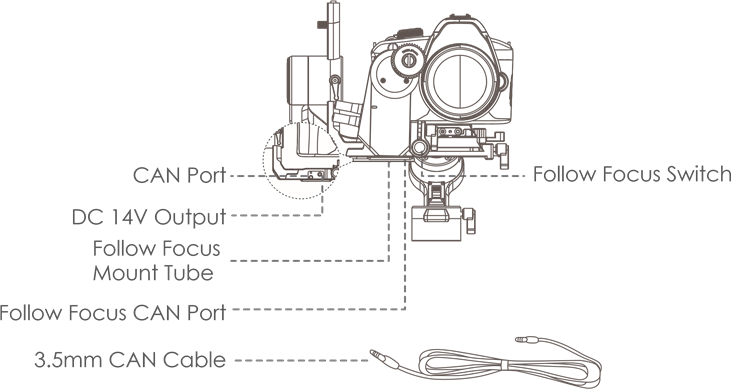

1. Plaats de follow focus-tandwielring rond de lensfocusring.
2. Draai de follow focus-buis in het montagegat aan de rechterkant van de gimbal.
3. Draai de rode knop los, bevestig deze op de montagetube en pas de richting aan om de follow focus-tanden en de tandwielring nauw op elkaar aan te laten sluiten.
4. Verbind de gimbal en follow focus met een 3,5 mm CAN-kabel.
5. Schakel de Smart Wheel over naar de F-modus, draai aan het wiel om de follow focus te bedienen.

3. Bevestiging camerabesturingskabel

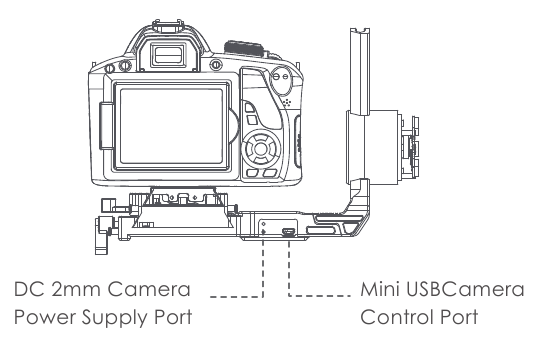

AIR2 heeft 3 camerabesturingskabels voor camerabesturing. Het ene kabeluiteinde is een haakse Mini USB-interface, die in de AIR2-camerabesturingspoort wordt gestoken, het andere uiteinde is de Mini USB-poort, Multi-poort of 2,5 mm audiopoort, respectievelijk overeenkomend met Canon-, Sony- en Panasonic-camera's.

Balansafstelling

• Rol-as vergrendelen


1. Draai de vergrendelingsschakelaar naar de vergrendelde positie en draai de rolarm naar de juiste orthogonale positie, waarna de rolarm automatisch wordt vergrendeld. (Opmerking: als de rolarm is vergrendeld in de positie die de panarm overlapt, draait u de vergrendelingsschakelaar naar de ontgrendelde positie, draait u de rolarm opnieuw naar de juiste orthogonale positie en draait u de vergrendelingsschakelaar opnieuw naar de vergrendelde positie.)

• Kantelbalans


1. Richt de cameralens verticaal omhoog, laat de camera los om de kantelrichting te observeren.
2. Draai de schroef op de kantelarm los, schuif de kantelarm naar voren of naar achteren totdat de camera stil blijft staan ​​wanneer de lens verticaal omhoog staat.
3. Draai de schroef vast

• Rolbalans


1. Draai de vergrendelingsschakelaar naar de ontgrendelde positie.
   (Opmerking: aangezien het zwaartepunt van de rolpan ernstig naar één kant kan zijn gericht, als het moeilijk is om de vergrendelingsschakelaar te schakelen, schakel dan de vergrendelingsschakelaar met kracht en schud de rolarm met de andere hand, de vergrendelingsschakelaar kan gemakkelijk worden geschakeld.)
2. Draai de schroef op de rolarm los, verplaats de rolarm naar links of rechts totdat deze waterpas blijft
3. Draai de schroef vast.

• Panbalans


1. Plaats AIR2 horizontaal en houd de panarm waterpas, laat de hand langzaam los en observeer vervolgens de kantelrichting van de camera.
2. Draai de schroef op de panarm los, verplaats de panarm naar links of rechts totdat deze waterpas blijft.
3. Draai de schroef vast.

Batterijgebruik

1. Batterij opladen

   Batterijlader wordt geleverd met 4 slots, elk slot bevat een 18650-batterij om tegelijkertijd op te laden. De lader levert 500 mA laadstroom voor elke batterij, dus u moet een voedingsadapter selecteren die niet minder dan 5 V 2 A levert voor gebruik door de lader.
   Plaats batterijen in de batterijslots. Zorg ervoor dat de positieve pool naar boven wijst. Het opladen begint wanneer de indicator rood wordt en de indicator groen wordt wanneer het opladen is voltooid.
   Houd er rekening mee dat Air2 geen oplaadfunctie heeft. Bij gebruik van een externe voeding kan deze alleen stroom leveren aan de Air2 en kan de geïnstalleerde batterij niet worden opgeladen.
2. Batterij installeren

   zorg ervoor dat alle 4 de batterijen volledig zijn opgeladen bij het plaatsen van de batterijen. Als onverzadigde batterijen worden gemengd met verzadigde batterijen, zullen ze beschadigd raken. Schuif het deksel van het batterijcompartiment omlaag om het batterijcompartiment te openen, plaats 18650-batterijen één voor één in het batterijcompartiment volgens de opwaartse richting van de negatieve pool en sluit vervolgens het deksel van het batterijcompartiment. Zorg ervoor dat de positieve en negatieve polen duidelijk zijn. De omgekeerde montage van de batterij kan ervoor zorgen dat Air2 niet goed werkt.

Basishandelingen

1. In-/uitschakelen

   Houd de aan/uit-knop 3-5 seconden lang ingedrukt om de gimbal in/uit te schakelen. Zorg ervoor dat de camera in evenwicht is voordat u MOZA Air2 inschakelt.
2. Gimbalbediening

   Beweeg de joystick omhoog of omlaag om de beweging van de kantelas te regelen, en duw hem naar links of rechts om de beweging van de pan-as te regelen. Deze bewerking is de standaardinstelling voor de joystick, de functie van de joystick kan worden gewijzigd door de mapping ervan te wijzigen.

   Druk tweemaal op de slimme trigger om de gimbal opnieuw te centreren. De functie van de slimme trigger kan worden gewijzigd door de mapping ervan te wijzigen.
3. Volgmodi

   Druk één keer op de joystick om de kantelvolgmodus in/uit te schakelen, dubbelklik om de panvolgmodus in/uit te schakelen, houd de joystick ingedrukt om de rolvolgmodus in/uit te schakelen.
   Air2 heeft drie niveaus van volgsnelheden: snel, gemiddeld en langzaam. Klik op de Volgsnelheidknop om tussen de drie snelheden te schakelen. Houd de Volgsnelheidknop lang ingedrukt, Air2 gaat naar een supervolgmodus en kan snel draaien.
   Houd de slimme trigger ingedrukt om het volgen van alle assen te stoppen en snel naar de all-lock-modus te gaan.
4. Verschillende bedrijfsmodi
   Er zijn drie werkingsmodi voor de Air2 om opnamen in verschillende scènes te verwerken.

• Verticale modus
  De camera bevindt zich boven de gimbal en de batterijhandgreep bevindt zich eronder. Het statief kan onder de batterijhandgreep worden geïnstalleerd om de handgreep te verlengen en de gimbal te plaatsen, wat kan voldoen aan de meeste gebruiksscenario's.

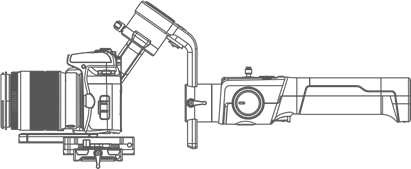

• Zaklampmodus

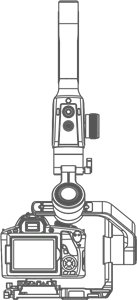

  Draai de handgreep rond de kantelmotor met 90 graden om ervoor te zorgen dat de lens dezelfde oriëntatie heeft als de handgreep. Deze modus kan de grootte van de gimbal effectief regelen en de beweging vergemakkelijken bij het reizen in een lange en smalle ruimte.

• Onderhangende modus
  Draai de handgreep rond de rolmotor tot 180 graden boven de camera. De camera kan zo dicht mogelijk bij de grond staan ​​om de effecten van landende vlucht en tuimelaar in de onderhangende modus vast te leggen.

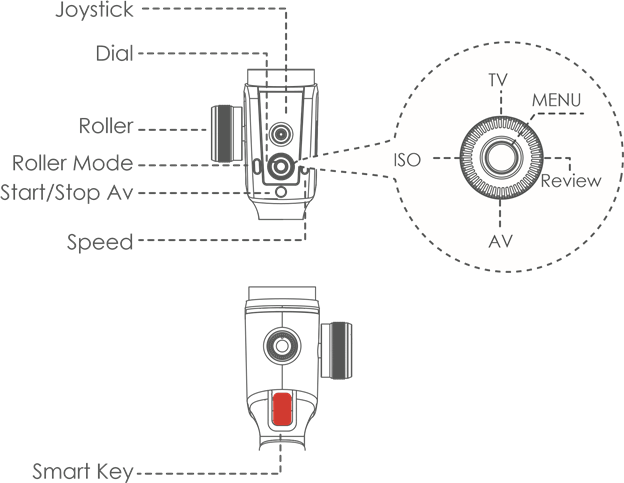

Knoppen

Knoppen:

Joystick:

Draaiknop:

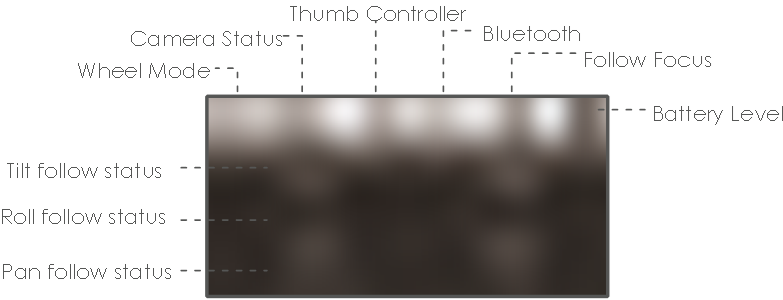

OLED-scherm

• Wielmodus: klik op de modusknop om verschillende modi van het slimme wiel te schakelen
  F: focusmodus, in deze modus kan het wiel de follow focus besturen
  Z: In-/uitzoomen (nog niet beschikbaar)
  R: Rolbesturingsmodus, het wiel kan de rotatie van de rolarm besturen
• Camerastatus: gereed/opnemen
• Volgmodus: status van elke as, vergrendelen of volgen. Het getal geeft de volgsnelheid aan
• Klik op de middelste knop van de joystick om de panvolgmodus te activeren/verlaten
• Dubbelklik op de middelste knop om de kantelvolgmodus te activeren/verlaten
• Drievoudig klik op de middelste knop om de rolvolgmodus te activeren/verlaten
• Klik op de "speed" (snelheid) knop om de volgsnelheid aan te passen tussen niveau 20, 50, 80
• Batterijniveau: geeft het batterijniveau van de gimbal aan

Menu

1. Basisbediening


• Klik op de middelste knop: het menu openen/verlaten
• Omhoog/omlaag-knop: omhoog/omlaag bewegen
• Klik op de linkerknop: ga terug naar de vorige stap
• Klik op de rechterknop: ga naar de volgende stap/bevestig
• Draai aan de draaiknop: de parameters aanpassen

2. Menu-items

• camera
  Stel het cameratype in de AIR2-instelling in op basis van de camera die u gebruikt. Ondersteunt momenteel Canon (Canon 5D3 60D, enz.), Sony (Sony A7s、A7s2, enz.) en Panasonic (Panasonic GH4、GH5, enz.). Andere cameramodellen moeten verder worden getest.

Opmerking: kies de bijbehorende bedieningskabel om de AIR2! met uw camera te verbinden

• Motor:
  Motor>switch: Motor>switch: klik op de rechterknop van de draaiknop om de motor in/uit te schakelen
  Motor>power: Motor>power: aanpassing van het motorvermogen
  Motor>power>level: Motor>power>level: 4 niveaus van motorvermogen (Light, Medium, Heavy, Ultra heavy). Voor de lichtgewicht camera zoals Sony A7S2 is "Light" (licht) niveau voldoende; kies voor de zwaardere camera zoals 5D3 "medium" (gemiddeld)
  Motor>power>auto: als u niet zeker weet welke parameter u moet gebruiken, kiest dit item automatisch de meest geschikte
  Motor>power>custom: pas het motorvermogen aan, 3 motoren kunnen worden aangepast. Selecteer een motor en draai vervolgens aan de draaiknop om de vermogenswaarde aan te passen
  Motor>filter: pas de parameters van het softwarefilter aan
  Motor>filter>target: doelsnelheid
  Motor>filter>feedback: feedbacksnelheid Motor>filter>output: uitvoerkoppel

Opmerkingen: Filterparameters mogen niet naar believen worden aangepast, omdat dit de! motorprestaties beïnvloedt. Als de camera te licht is en nog steeds trilt bij het kiezen van "Motor>power>level>light" (licht), verlaag dan de filteruitvoer op de juiste manier

• Remote:
  Remote>speed: pas de snelheid aan van de gimbalbeweging die door de joystick wordt bestuurd
  Roller: Smart Wheel
  Zoom: in-/uitzoomen
  Rol: besturing van de rolas
  Focus: Follow focusFollow focus>calibrate>start point: startpuntkalibratie
  Follow focus>calibrate>end point: eindpuntkalibratie
• Calibrate:
  Calibrate>gyro: gyroscoopkalibratie
  Schakel de motoren uit, plaats de AIR2 op het bureaublad. Ga naar het menu en druk op de rechterknop van de draaiknop om "gyro" (gyroscoop) te selecteren, wacht ongeveer 5 seconden, "OK" verschijnt op het scherm en de gyroscoopkalibratie is voltooid.
  Calibrate>acc: accelerometerkalibratie
  Zorg ervoor dat de gimbal waterpas staat. Monteer de camera, schakel de camerawaterpas in en raadpleeg de camerawaterpas om de gimbal te plaatsen. Ga naar het menu en druk op de rechterknop van de draaiknop om "acc" (versnellingsmeter) te selecteren, wacht 5 seconden en de acc-kalibratie is voltooid.
• Profile:
  Profile>save: de huidige parameters opslaan
  Profile>reset: terugzetten naar de standaardparameters

Firmware-upgrade

Zorg er vóór de upgrade voor dat de AIR2 volledig is opgeladen en dat het computernetwerk normaal is.

Upgradestappen:

1. Download de upgradesoftware en installeer het AIR2-stuurprogramma
2. Schakel de gimbal uit
3. Sluit de gimbal met een USB Type-C-kabel aan op de computer
4. Houd de joystick lang ingedrukt en klik vervolgens met uw andere hand op de aan/uit-knop totdat de prompt "Boot Mode" (opstartmodus) op het scherm verschijnt.
5. Start de upgradesoftware. De software identificeert automatisch het apparaat en laadt de firmware. Klik op de knop "Upgrade" (upgraden) en wacht ongeveer 10 seconden. Tijdens het upgradeproces wordt de voortgang aangegeven.
6. Nadat de upgrade is voltooid, koppelt u de USB-kabel los en start u opnieuw op
