Installatie

Benodigde gereedschappen en materialen

• Kruiskopschroevendraaier
• Draadstripper
• Hamer
• Kleppendraad: direct ingegraven, kleurgecodeerd meeraderig (niet inbegrepen)
  • 18 gauge voor afstanden korter dan 240 meter.
  • 14 gauge voor afstanden langer dan 240 meter.
• Waterdichte lasconnectoren (niet inbegrepen)

Stap 1. Monteer de timer

Monteer de SST op een toegankelijke locatie

OPMERKING: SST timers voor gebruik binnenshuis zijn alleen bedoeld voor gebruik binnenshuis. SST timers voor gebruik buitenshuis kunnen binnen of buiten worden gebruikt.

1. Kies voor installatie binnenshuis een locatie binnen 1,5 meter van een stopcontact en op minstens 4,5 meter afstand van grote apparaten of airconditioners.

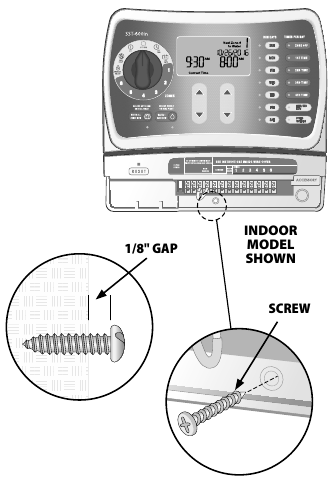

2. Draai een schroef in de muur, waarbij u een opening van 3 mm tussen de schroefkop en de muur laat (gebruik indien nodig de meegeleverde pluggen).
3. Zoek de sleutelgatsleuf aan de achterkant van het apparaat en hang deze stevig aan de schroef.
4. Verwijder de afdekking van het bedradingscompartiment aan de onderkant van het apparaat en draai een schroef door het middelste gat zoals afgebeeld (gebruik indien nodig de meegeleverde pluggen).


Stap 2. Sluit de stroom aan

Sluit de timer NIET aan en schakel de stroom NIET in voordat u alle bedradingsaansluitingen hebt voltooid en gecontroleerd.

Timer voor binnenshuis

Bevestig de transformatorconnector aan de 24VAC POWER-pinaansluiting op de strook met aansluitklemmen.

Probeer niet om twee of meer timers met elkaar te verbinden met behulp van één transformator.

Timer voor buitenshuis

Standaardinstallatie
De SST-versie voor buitenshuis wordt geleverd met een netsnoer en een 24VAC-transformator die al zijn aangesloten.

Vaste installatie

Koppel de externe stroombron los of schakel deze uit voordat u draden op de timer aansluit of loskoppelt.

1. Verwijder de afdekking van het bedradingscompartiment aan de onderkant van het apparaat.
2. Zoek het bedradingscompartiment in de linkerbenedenhoek van het apparaat en schroef met een schroevendraaier de voorkant van het bedradingscompartiment los.

3. Draai de kroonsteentjes los van de drie draden die het netsnoer met de timer verbinden.
4. Verwijder de metalen beugel die het netsnoer aan de achterkant van het bedradingscompartiment vasthoudt en trek het snoer door de onderkant van de kast.
5. Leid de drie draden van een externe stroombron naar het bedradingscompartiment.
6.
   Gebruik de kroonsteentjes om de externe stroomdraden aan te sluiten op de interne aansluitdraden in het bedradingscompartiment.
   Zorg ervoor dat u de kleurgecodeerde externe draden aansluit op dezelfde kleur interne aansluitdraden, als volgt:
   • Zwarte draad (stroom)
   • Witte draad (neutraal)
   • Groene draad (aarde)
7. Controleer of alle bedradingsaansluitingen goed vastzitten en plaats vervolgens de afdekking van het bedradingscompartiment terug.


Stap 3. Sluit de kleppendraden aan op de timer

Klepaansluitingen

1. Gebruik direct ingegraven kabel om de bedrading van de timer naar de kleppen in het veld te leiden.
2. Sluit een kleurgecodeerde draad van de direct ingegraven kabel aan op een van de draden op de klep.
3. Sluit de resterende draad op elke klep aan op een "common"-draad die vervolgens op de timer wordt aangesloten.

OPMERKING: Gebruik waterdichte connectoren voor alle draadlasverbindingen. Afhankelijk van uw landschapsindeling moet u mogelijk verlengsnoeren gebruiken voor de stroom- en common-verbindingen.

Timer aansluitingen

1. Gebruik een draadstripper om ongeveer 6 mm isolatie van het uiteinde van de kleppendraad te verwijderen.
2. Duw het blootliggende uiteinde van de kleurgecodeerde draad van elke externe klep (of zone) in het overeenkomstige zonenummer op het klemmenblok.
   OPMERKING: Gebruik een schroevendraaier om op de aansluiting los te klikken om een draad in te voegen of te verwijderen.


   Sluit slechts ÉÉN klep aan op elke open zonesleuf op het klemmenblok om schade aan de timer te voorkomen.
3. Sluit de common-draad aan op een van de COMMON-sleuven op het klemmenblok.
4. Controleer of alle bedradingsaansluitingen goed vastzitten.
   OPMERKING: Verwijder de gele jumperdraad op de terminals met de markering RAIN SENSOR niet, tenzij u een optionele regensensor aansluit. Zie "Regensensor" voor meer informatie.

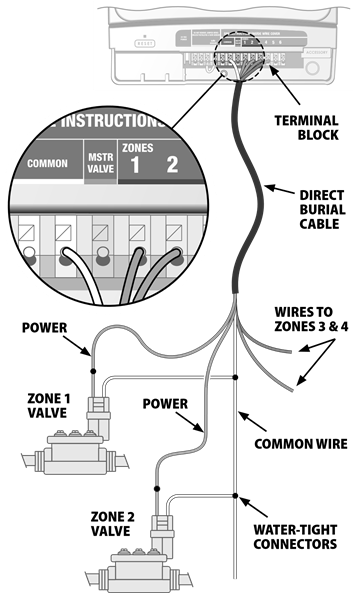

KLEP- EN TIMER-AANSLUITINGEN

Stap 4. Controleer de werking van het systeem

Batterij-treklipje

Om de interne batterij te activeren, pakt u het gele treklipje aan de zijkant van de timer vast en trekt u het eruit.

OPMERKING: Als de timer langer dan een week geen wisselstroom heeft, moet de tijd opnieuw worden ingesteld. Dit spaart batterijvermogen voor toekomstige stroomstoringen. Programmadetails worden bewaard in een niet-vluchtig geheugen op lange termijn, zodat ze niet verloren gaan, zelfs niet na lange stroomstoringen.

Stroom toepassen

Binnenmodel

• Steek de transformator in een stopcontact.

Buitenmodel

• Schakel de hoofdstroomvoorziening in of steek het netsnoer in een waterdichte contactdoos.

OPMERKING: Steek de timer niet in een stopcontact dat wordt bediend door een secundaire AAN/UIT-lichtschakelaar of een GFI-stopcontact.

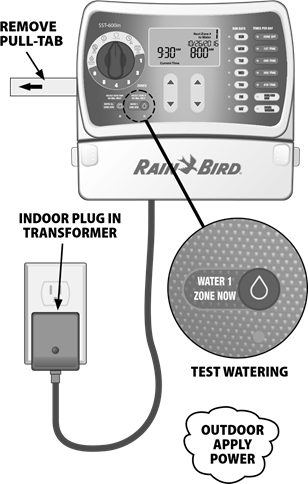

Testen van bewatering

1. Draai de knop naar de positie ZONE 1.
   • Druk op de knop WATER 1 ZONE NOW. De zone begint te sproeien voor de standaard looptijd van 10 minuten en de groene LED die overeenkomt met de knop WATER 1 ZONE NOW gaat branden.
2. Om het sproeien te stoppen voordat de tijd om is, drukt u een tweede keer op de knop WATER 1 ZONE NOW. De groene LED die overeenkomt met de knop WATER 1 ZONE NOW gaat uit.
3. Herhaal de bovenstaande stappen totdat alle aangesloten zones zijn getest.
4. Plaats de afdekking van het bedradingscompartiment terug op de voorkant van het apparaat.


Optionele accessoires

Regensensor

Sluit een optionele regensensor aan op de timer

1. Verwijder de afdekking van het bedradingscompartiment aan de onderkant van het apparaat.
2. Verwijder de gele jumperdraad van de terminals met de markering RAIN SENSOR op het klemmenblok.

   OPMERKING: Verwijder de jumperdraad niet, tenzij u een regensensor aansluit. De timer werkt niet als de jumperdraad is verwijderd en er geen regensensor is aangesloten.

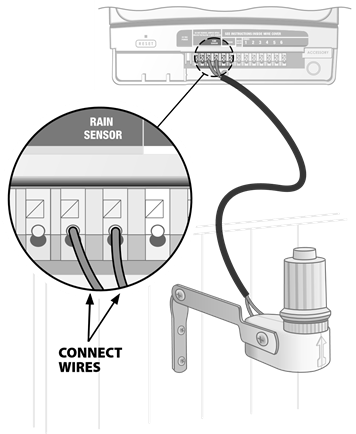

3. Sluit de twee draden van de sensor aan op de RAIN SENSOR-terminals.


Hoofdklep of pomprelais

Sluit een optionele hoofdklep of pomprelais aan
SST timers ondersteunen het gebruik van een hoofdklep of pomprelais. Een pomprelais wordt op dezelfde manier op de timer aangesloten als een hoofdklep, maar wordt anders aangesloten op de waterbron.

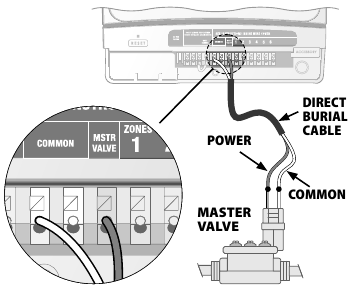

1. Sluit met behulp van een direct ingegraven kabel een van de draden van de hoofdklep (of het pomprelais) aan op de timeraansluiting met de markering MSTR VALVE.
2. Sluit met behulp van een direct ingegraven kabel de resterende draad van de hoofdklep (of het pomprelais) aan op een van de timeraansluitingen met de markering COMMON.


Aanvullende instructies voor het aansluiten van een pomprelais

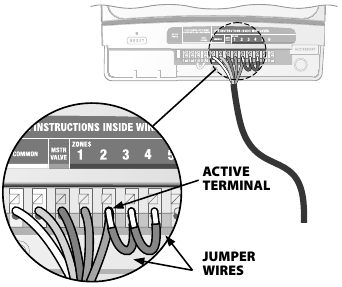

• Sluit, om mogelijke schade aan de pomp te voorkomen, een korte jumperdraad van alle ongebruikte zoneterminals aan op de vorige terminal en ga terug naar de dichtstbijzijnde gebruikte zoneterminal (zoals hieronder weergegeven). Als bijvoorbeeld een 4-zonemodel-timer in gebruik is met slechts twee zones aangesloten, leid dan de terminals voor zones 3 en 4 naar de dichtstbijzijnde actieve terminal (zone 2 in het onderstaande voorbeeld)

Zorg ervoor dat het totale verbruik van de hoofdklep (en/of het pomprelais) plus het verbruik van de klep niet meer bedraagt dan 650 mA bij 24 VAC, 60 Hz. Houd er rekening mee dat de timer GEEN hoofdstroom levert voor een pomp.

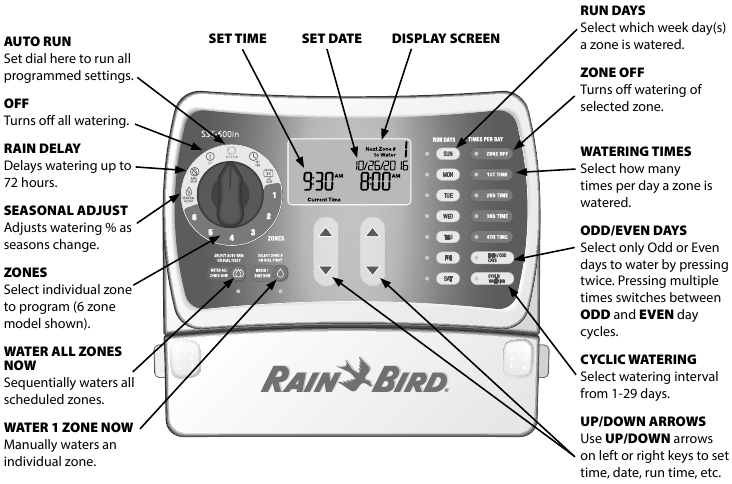

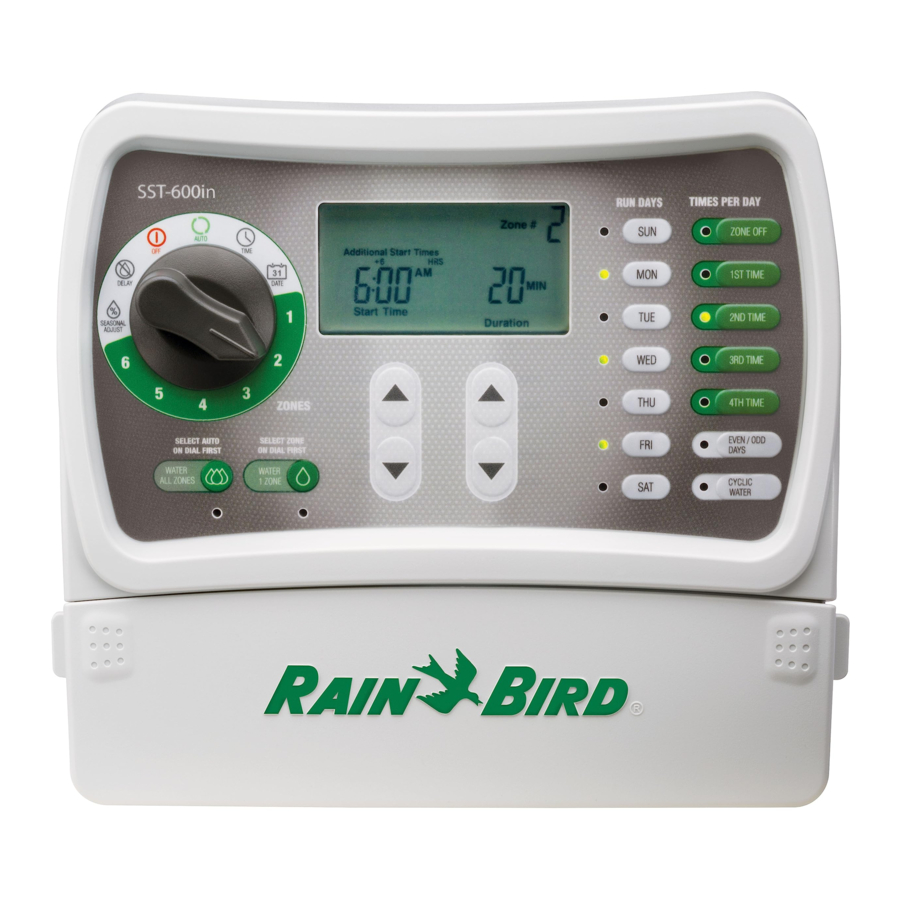

Bedieningselementen en indicatoren

De timer instellen

Stap 1. Tijd instellen

• Draai de draaiknop naar de positie SET TIME.
  • Druk op de pijltjestoetsen OMHOOG/OMLAAG om de tijd in te stellen (controleer of de AM/PM-instelling correct is).

Stap 2. Datum instellen

• Draai de draaiknop naar de positie SET DATE.
  • Druk op de pijltjestoetsen LINKS OMHOOG/OMLAAG om het jaar in te stellen.
  • Druk op de pijltjestoetsen RECHTS OMHOOG/OMLAAG om de maand en dag in te stellen.


Stap 3. Sproeien inplannen

Draai de draaiknop om de gewenste ZONE (van 1 tot 12) te selecteren.

Starttijd en looptijd instellen

• Druk op de pijltjestoetsen Links OMHOOG/OMLAAG om de starttijd in te stellen.
• Druk op de pijltjestoetsen Rechts OMHOOG/OMLAAG om de looptijd (duur) in te stellen.


OPMERKING: Meerdere zones met dezelfde starttijd worden achter elkaar uitgevoerd op basis van het zonenummer. Als zone 3 en 4 bijvoorbeeld allebei zijn ingesteld om 10 min. om 8:00 uur te sproeien, wordt zone 3 eerst om 8:00 uur uitgevoerd en zone 4 daarna om 8:10 uur.

Sproeidagen selecteren

• Druk op de knoppen RUN DAYS om te selecteren op welke dagen er gesproeid moet worden. Actieve sproeidagen worden met lampjes aangegeven.

OPMERKING: Standaard branden ALLE dagen. Druk op de knop(pen) om de dagen uit te schakelen waarop u niet wilt sproeien.

Selecteer specifieke dagen van de week of selecteer ODD /EVEN DAYS of CYCLIC WATERING.
Wanneer ODD/EVEN DAYS wordt ingedrukt:

• De eerste keer dat u drukt, worden Oneven dagen op het scherm weergegeven.
• De tweede keer dat u drukt, worden Even dagen op het scherm weergegeven.


OPMERKING: Wanneer Oneven dagen of Even dagen voor het eerst wordt ingedrukt, knippert het een paar keer op het scherm en blijft het vervolgens branden.
Wanneer CYCLIC WATERING wordt ingedrukt:

• Druk op de pijltjestoetsen LINKS OMHOOG/OMLAAG om het aantal dagen tussen het sproeien te verhogen of te verlagen (EVERY XX DAYS).
• Druk op de pijltjestoetsen RECHTS OMHOOG/OMLAAG om de startdatum van de cyclische besproeiing aan te passen.


Sproeitijden per dag selecteren

• Druk op de knoppen TIMES PER DAY om het aantal keren per dag te plannen dat er gesproeid moet worden.
• Druk op de pijltjestoetsen LINKS OMHOOG/OMLAAG om de starttijd in te stellen.
• Druk op de pijltjestoetsen RECHTS OMHOOG/OMLAAG om de looptijd (duur) in te stellen.
  • Herhaal stap 3 voor de overige zones.

Draai de draaiknop naar AUTO RUN.

Optionele functies

Meerdere starttijden

Na het selecteren van een tijd per dag, toont het scherm die tijd, bijvoorbeeld "First".

• Druk op de pijltjestoetsen LINKS OMHOOG/OMLAAG om de starttijd in te stellen.
• Druk op de pijltjestoetsen RECHTS OMHOOG/OMLAAG om de duur in te stellen.
  • Herhaal dit om extra sproeitijden in te stellen, tot maximaal 4 per dag.

OPMERKING: Als een tweede, derde of vierde sproeitijd eerder in de tijd is ingepland dan een eerdere tijd, zal de timer de tijden automatisch in volgorde herschikken de volgende keer dat de draaiknop naar dat zone # wordt gedraaid.

Seizoensaanpassing

Aanpassen aan seizoensgebonden weersveranderingen

• Draai de draaiknop naar SEASONAL ADJUST.

• Druk op de pijltjestoetsen OMHOOG/OMLAAG om het percentage aan te passen.
  Een aanpassing van +50% betekent bijvoorbeeld dat 10 min. 15 min. wordt.
  OPMERKING: De aanpassing is van toepassing op ALLE sproeitijden (duur) voor alle zones.

Regenvertraging

Sproeien opschorten

• Draai de draaiknop naar RAIN DELAY.

• Druk op de pijltjestoetsen OMHOOG/OMLAAG om de vertragingstijd in te stellen tot maximaal 3 dagen (72 uur)."

OPMERKING: Alle geplande besproeiingen die binnen de vertragingsperiode vallen, zullen niet plaatsvinden.

Normale werking

Wanneer ingesteld op AUTO RUN, wordt een van de volgende schermen weergegeven:

Niet aan het sproeien

Het scherm geeft de huidige tijd weer, de zone die als volgende moet worden gesproeid en de datum en tijd waarop het sproeien zal plaatsvinden.

Nu aan het sproeien

Het scherm geeft de zone weer die momenteel wordt gesproeid en het aantal minuten dat nog over is voor die zone.

Regenvertraging

Het scherm geeft de huidige tijd weer en het aantal vertragingsuren dat nog over is tot de hervatting van de reguliere besproeiing.

Seizoensaanpassing

Het scherm geeft de percentage-aanpassing voor alle zones weer.

Fout gedetecteerd

Als er een fout wordt gedetecteerd, wordt de betreffende zone weergegeven.

Zet de draaiknop altijd terug op AUTO RUN als de programmering is voltooid. De timer zal niet automatisch werken tenzij de draaiknop is ingesteld op AUTO RUN.

Handmatige bediening

Kies uit twee opties voor handmatig sproeien:

Nu alle zones sproeien

• Draai de draaiknop naar AUTO RUN.
  • Druk op de knop WATER ALL ZONES NOW om het sproeien te starten.

Het scherm geeft aan welke zone wordt besproeid en het aantal minuten dat nog over is voor die zone.

Om het sproeien van de actieve zone te stoppen en naar de volgende zone te gaan, drukt u nogmaals op de knop WATER ALL ZONES NOW.

• Om handmatig sproeien te stoppen, draait u de draaiknop naar OFF, wacht u tot het sproeien is gestopt en vervolgens terug naar AUTO RUN.

Nu 1 zone sproeien

• Draai de draaiknop om een ZONE te selecteren.
  • Druk op de knop WATER 1 ZONE NOW om het sproeien te starten (standaard looptijd van 10 minuten).

  • Druk op de pijltjestoetsen OMHOOG/OMLAAG om de looptijd aan te passen.
• Om handmatig sproeien te stoppen, draait u de draaiknop naar OFF, wacht u tot het sproeien is gestopt en draait u vervolgens de draaiknop naar AUTO RUN, of drukt u een tweede keer op de knop Water 1 Zone Now.

Probleemoplossing

Problemen met sproeien

Elektrische problemen
