Rain Bird SST900I Handleiding

Installatie

Benodigde gereedschappen en materialen

• Kruiskopschroevendraaier
• Draadstriptang
• Hamer
• Klepdraad: direct ingraven, meerkleurig (niet inbegrepen)
  • 18 gauge voor trajecten van minder dan 240 meter.
  • 14 gauge voor trajecten van meer dan 240 meter.
• Waterdichte verbindingsstukken (niet inbegrepen)

Timer monteren

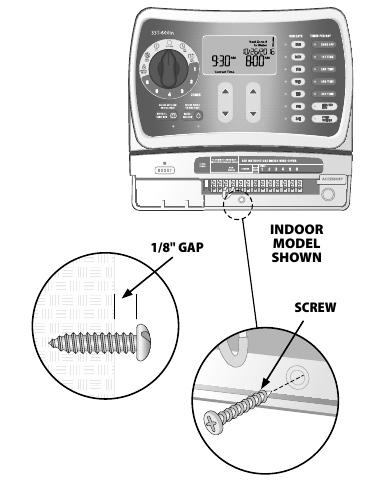

Monteer de SST op een toegankelijke locatie
OPMERKING: SST-binnentimers zijn uitsluitend bedoeld voor gebruik binnenshuis. SST-buitentimers kunnen zowel binnen als buiten worden gebruikt.

1. Kies voor installatie binnenshuis een locatie binnen 1,5 meter van een stopcontact en minstens 4,5 meter afstand van grote apparaten of airconditioners.
2. Draai een schroef in de muur en laat een opening van 3 mm tussen de schroefkop en de muur (gebruik indien nodig de meegeleverde muurpluggen).
3. Zoek de sleutelgatsleuf aan de achterkant van de unit en hang deze stevig aan de schroef.
4. Verwijder de afdekking van het kabelcompartiment aan de onderkant van de unit en draai een schroef door het middelste gat, zoals afgebeeld (gebruik indien nodig de meegeleverde muurpluggen).

Stroom aansluiten

Steek de stekker NIET in het stopcontact en sluit GEEN stroom aan op de timer voordat u alle bedrading hebt voltooid en gecontroleerd.

Binnentimer

• Sluit de transformatorconnector aan op de 24VAC POWER-pinaansluiting op de klemmenstrook.

  Probeer niet om twee of meer timers aan elkaar te koppelen met behulp van één transformator.


Buitentimer
Standaard installatie
De SST-buitenversie wordt geleverd met een netsnoer en een 24VAC-transformator die al zijn aangesloten.

Vaste bedrading installatie

Koppel de externe stroombron los of schakel deze uit voordat u draden aansluit of loskoppelt op de timer.

1. Verwijder de afdekking van het kabelcompartiment aan de onderkant van de unit.
2. Zoek het kabelcompartiment in de linkerbenedenhoek van de unit en draai met een schroevendraaier de voorkant van het kabelcompartiment los.


3. Draai de kroonsteentjes los van de drie draden die het netsnoer met de timer verbinden.
4. Verwijder de metalen beugel die het netsnoer aan de achterkant van het kabelcompartiment vasthoudt en trek het snoer via de onderkant van de kast eruit.
5. Leid de drie draden van een externe stroombron in het kabelcompartiment.
6. Sluit met behulp van de kroonsteentjes de externe stroomdraden aan op de interne aansluitdraden in het kabelcompartiment.

   Zorg ervoor dat u de kleurgecodeerde externe draden op dezelfde kleur interne aansluitdraden aansluit, als volgt:

• Zwarte draad (stroom)
• Witte draad (neutraal)
• Groene draad (aarde)

7. Controleer of alle bedrading stevig is aangesloten en plaats vervolgens de afdekking van het kabelcompartiment terug.

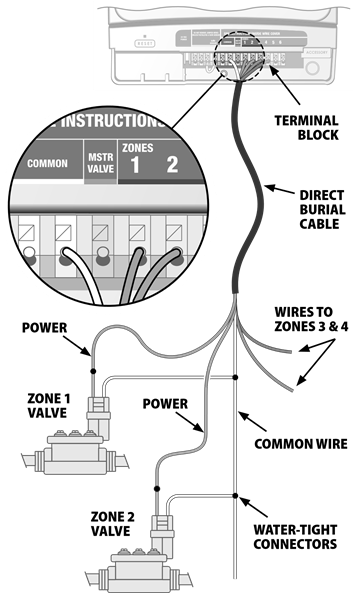

Klepdraden aansluiten op de timer

Klepaansluitingen

1. Gebruik een kabel voor directe ingraving om de bedrading van de timer naar de kleppen in het veld te leiden.
2. Sluit een kleurgecodeerde draad van de direct ingegraven kabel aan op een van de draden op de klep.
3. Sluit de overige draad op elke klep aan op een "common"-draad die vervolgens op de timer wordt aangesloten.
   OPMERKING: Gebruik waterdichte verbindingsstukken voor alle draadverbindingen. Afhankelijk van uw landschapsindeling, moet u mogelijk verlengdraden gebruiken voor de stroom- en common-aansluitingen.

Timer-aansluitingen

1. Gebruik een draadstriptang om ongeveer 6 mm isolatie van het uiteinde van de klepdraad te verwijderen.
2. Duw het blootgestelde uiteinde van de kleurgecodeerde draad van elke externe klep (of zone) in het bijbehorende zonenummer op het klemmenblok.
   OPMERKING: Om een draad in te voegen of te verwijderen, gebruikt u een schroevendraaier om op de aansluiting los te drukken.

   Sluit slechts ÉÉN klep aan op elke open zonesleuf op het klemmenblok om schade aan de timer te voorkomen.

3. Sluit de common-draad aan op een van de COMMON-sleuven op het klemmenblok.
4. Controleer of alle bedrading stevig is aangesloten.
   OPMERKING: Verwijder de gele jumperdraad op de terminals met het label RAIN SENSOR niet, tenzij u een optionele regensensor aansluit. Zie "Regensensor" voor meer informatie.

KLEP- EN TIMER-AANSLUITINGEN

Systeemwerking verifiëren

Batterij-lipje
Om de interne batterij te activeren, pakt u het gele lipje aan de zijkant van de timer vast en trekt u het eruit.
OPMERKING: Als de timer langer dan een week geen wisselstroom heeft, moet de tijd opnieuw worden ingesteld. Dit spaart batterijstroom voor toekomstige stroomuitval. Programmadetails worden bewaard in een niet-vluchtig geheugen op lange termijn, zodat ze niet verloren gaan, zelfs niet na lange stroomuitval.

Stroom aansluiten
Binnenmodel

• Steek de transformator in een stopcontact.

Buitenmodel

• Schakel de hoofdstroomvoorziening in of steek het netsnoer in een waterdicht stopcontact.
  OPMERKING: Steek de timer niet in een stopcontact dat wordt bediend door een secundaire AAN/UIT-lichtschakelaar of GFI-stopcontact.

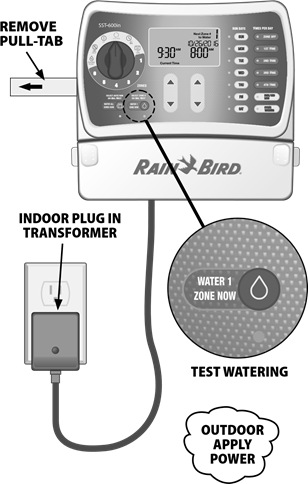

Besproeiing testen

1. Draai de knop naar de ZONE 1-stand.
   • Druk op de knop WATER 1 ZONE NOW (NU 1 ZONE BESPROEIEN). De zone begint "te besproeien" (watering) gedurende de standaard looptijd van 10 minuten en de groene LED die overeenkomt met de knop WATER 1 ZONE NOW (NU 1 ZONE BESPROEIEN) gaat branden.
2. Om het besproeien te stoppen voordat de tijd om is, drukt u een tweede keer op de knop WATER 1 ZONE NOW (NU 1 ZONE BESPROEIEN). De groene LED die overeenkomt met de knop WATER 1 ZONE NOW (NU 1 ZONE BESPROEIEN) gaat uit.
3. Herhaal de bovenstaande stappen totdat alle aangesloten zones zijn getest.
4. Plaats de afdekking van het kabelcompartiment terug op de voorkant van de unit.

Optionele accessoires
Regensensor

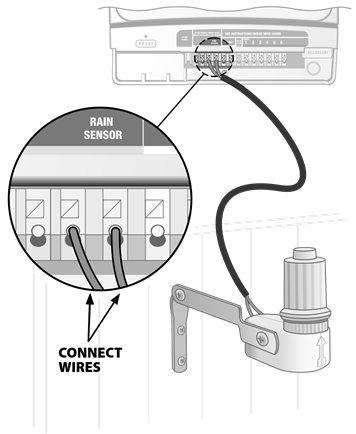

Een optionele regensensor aansluiten op de timer

1. Verwijder de afdekking van het kabelcompartiment aan de onderkant van de unit.
2. Verwijder de gele jumperdraad van de terminals met het label RAIN SENSOR (REGENSOR) op het klemmenblok.
   OPMERKING: Verwijder de jumperdraad niet, tenzij u een regensensor aansluit. De timer werkt niet als de jumperdraad wordt verwijderd en er geen regensensor is aangesloten.

3. Sluit de twee draden van de sensor aan op de RAIN SENSOR (REGENSOR)-terminals.

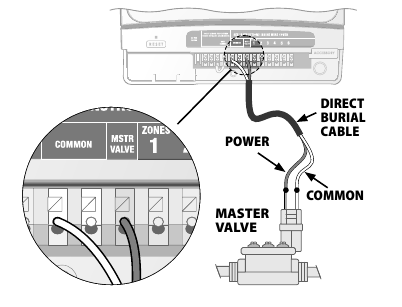

Hoofdklep of pomprelais
Een optionele hoofdklep of pomprelais aansluiten
SST-timers ondersteunen het gebruik van een hoofdklep of pomprelais. Een pomprelais wordt op dezelfde manier op de timer aangesloten als een hoofdklep, maar wordt anders aangesloten op de waterbron.

1. Sluit met behulp van een kabel voor directe ingraving een van de draden van de hoofdklep (of het pomprelais) aan op de timerterminal met het label MSTR VALVE (HOOFDKLEP).
2. Sluit met behulp van een kabel voor directe ingraving de overige draad van de hoofdklep (of het pomprelais) aan op een van de timerterminals met het label COMMON (COMMON).

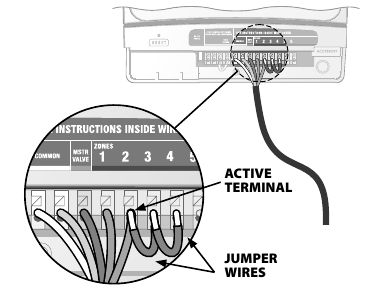

Aanvullende instructies voor het aansluiten van een pomprelais

• Om mogelijke schade aan de pomp te voorkomen, sluit u een korte jumperdraad van een niet-gebruikte zoneterminal(s) aan op de vorige terminal en gaat u terug naar de dichtstbijzijnde zoneterminal die in gebruik is (zoals hieronder weergegeven). Als bijvoorbeeld een 4-zonetimermodel in gebruik is met slechts twee aangesloten zones, leidt u de terminals voor zone 3 en 4 naar de dichtstbijzijnde actieve terminal (zone 2 in het onderstaande voorbeeld).

  Zorg ervoor dat de totale belasting van de hoofdklep (en/of het pomprelais) plus de belasting van de klep niet hoger is dan 650 mA bij 24 VAC, 60 Hz. Houd er rekening mee dat de timer GEEN hoofdstroom levert voor een pomp.

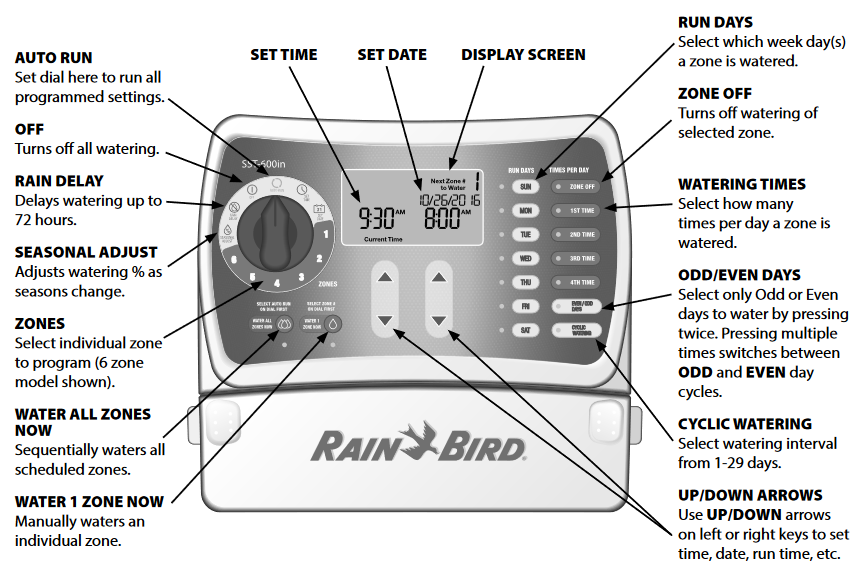

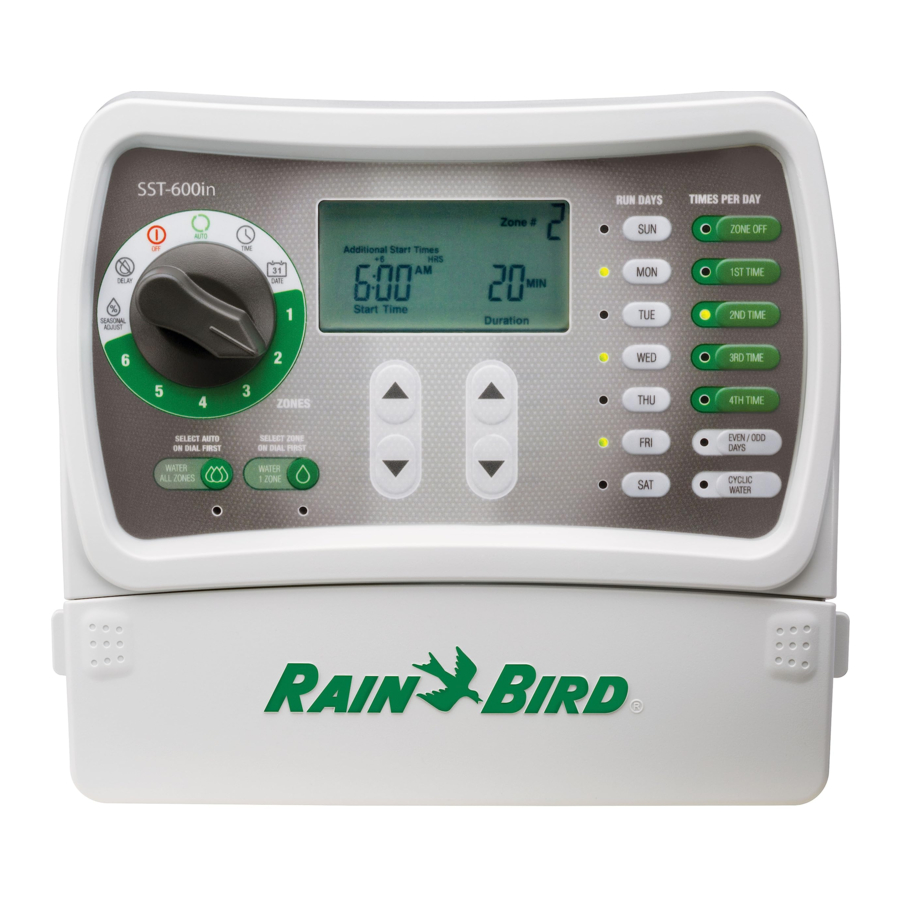

Bedieningselementen en indicatoren

De timer instellen

Tijd instellen

Draai de draaiknop naar de positie SET TIME (TIJD INSTELLEN).
Druk op de pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de tijd in te stellen (controleer of de AM/PM-instelling correct is).

Datum instellen

Draai de draaiknop naar de positie SET DATE (DATUM INSTELLEN).
Druk op de linker pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om het jaar in te stellen.
Druk op de rechter pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de maand en dag in te stellen.

Besproeiing plannen

Draai de draaiknop om de gewenste ZONE (van 1 tot 12) te selecteren.

Starttijd en looptijd instellen
Druk op de linker pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de starttijd in te stellen.
Druk op de rechter pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de looptijd (duur) in te stellen.

OPMERKING: Meerdere zones met dezelfde starttijd worden opeenvolgend uitgevoerd op basis van het zonenummer. Als bijvoorbeeld zones 3 en 4 beide zijn ingesteld om 10 min. om 8:00 uur te draaien, wordt zone 3 eerst om 8:00 uur uitgevoerd en zone 4 daarna om 8:10 uur.

Selecteer uitvoeringsdagen
Druk op de RUN DAYS (UITVOERINGSDAGEN)-knoppen om te selecteren op welke dagen u wilt besproeien. Actieve besproeiingsdagen tonen verlichte lampjes.
OPMERKING: Standaard zijn ALLE dagen verlicht. Druk op de knop(pen) om de dagen uit te schakelen waarop u niet wilt besproeien.

Selecteer specifieke dagen van de week of selecteer ODD /EVEN DAYS (ONEVEN/EVEN DAGEN) of CYCLIC WATERING (CYCLISCHE BESPROEIING).
Wanneer ODD/EVEN DAYS (ONEVEN/EVEN DAGEN) wordt ingedrukt:
De eerste keer drukken toont Odd Days (Oneven dagen) op het scherm.
De tweede keer drukken toont Even Days (Even dagen) op het scherm.

OPMERKING: Wanneer Odd Days (Oneven dagen) of Even Days (Even dagen) voor het eerst wordt ingedrukt, knippert het een paar keer op het scherm en blijft daarna verlicht.
Wanneer CYCLIC WATERING (CYCLISCHE BESPROEIING) wordt ingedrukt:
Druk op de linker pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om het aantal dagen tussen de besproeiingen te verhogen of verlagen (EVERY XX DAYS (ELKE XX DAGEN)).
Druk op de rechter pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de startdatum van de Cyclic Watering (Cyclische besproeiing) aan te passen.

Selecteer besproeiingstijden per dag
Druk op de knoppen TIMES PER DAY (TIJDEN PER DAG) om het aantal keren per dag te plannen dat u wilt besproeien.
Druk op de linker pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de starttijd in te stellen.
Druk op de rechter pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de looptijd (duur) in te stellen.

• Herhaal stap 3 voor de resterende zones.
  Draai de draaiknop naar AUTO RUN (AUTOMATISCH UITVOEREN).

Optionele functies
Meerdere starttijden
Na het selecteren van een tijd per dag toont het scherm die tijd, "First" (Eerste), als voorbeeld.

Druk op de LEFT UP/DOWN (LINKER OMHOOG/OMLAAG)-pijltjestoetsen om de starttijd in te stellen.
Druk op de RIGHT UP/DOWN (RECHTER OMHOOG/OMLAAG)-pijltjestoetsen om de duur in te stellen.

• Herhaal dit om extra besproeiingstijden in te stellen, tot maximaal 4 per dag.

OPMERKING: Als een tweede, derde of vierde besproeiingstijd eerder wordt gepland dan een vorige tijd, herschikt de timer automatisch de tijden in volgorde de volgende keer dat de draaiknop naar dat zonenummer wordt gedraaid.

Seizoensaanpassing
Aanpassen voor seizoensgebonden weersveranderingen
Draai de draaiknop naar SEASONAL ADJUST (SEIZOENSAANPASSING).

Druk op de UP/DOWN (OMHOOG/OMLAAG)-pijltjestoetsen om het percentage aan te passen.
Een aanpassing van bijvoorbeeld +50% betekent dat 10 min. 15 min. wordt.
OPMERKING: De aanpassing is van toepassing op ALLE looptijden (duren) van de besproeiing voor alle zones.

Regenvertraging
Besproeiing opschorten
Draai de draaiknop naar RAIN DELAY (REGENVERTRAGING).

Druk op de UP/DOWN (OMHOOG/OMLAAG)-pijltjestoetsen om de vertragingstijd in te stellen voor "maximaal 3 dagen (72 uur)."
OPMERKING: Geplande besproeiing die binnen de vertragingsperiode valt, vindt niet plaats.

Normale werking
Wanneer ingesteld op AUTO RUN (AUTOMATISCH UITVOEREN), wordt een van de volgende schermen weergegeven:

Niet aan het besproeien
Het scherm toont de huidige tijd, de zone die als volgende gepland staat om te worden besproeid en de datum en tijd waarop de besproeiing plaatsvindt.

Nu aan het besproeien
Het scherm toont de zone die momenteel wordt besproeid en het aantal minuten dat nog rest voor die zone.

Regenvertraging
Het scherm toont de huidige tijd en het aantal vertragingsuren dat nog rest tot de hervatting van de reguliere geplande besproeiing.

Seizoensaanpassing
Het scherm toont de percentage-aanpassing voor alle zones.

Fout gedetecteerd
Als een fout wordt gedetecteerd, wordt de betreffende zone weergegeven.

Zet de draaiknop altijd terug op AUTO RUN (AUTOMATISCH UITVOEREN) wanneer het programmeren is voltooid. De timer wordt niet automatisch uitgevoerd, tenzij de draaiknop is ingesteld op AUTO RUN (AUTOMATISCH UITVOEREN).

Handmatige bediening

Kies uit twee handmatige besproeiingsopties:

Nu alle zones besproeien
Draai de draaiknop naar AUTO RUN (AUTOMATISCH UITVOEREN).
Druk op de knop WATER ALL ZONES NOW (NU ALLE ZONES BESPROEIEN) om het besproeien te starten.
Het scherm toont welke zone wordt besproeid en het aantal minuten dat nog rest voor die zone.

Om het besproeien van de actieve zone te stoppen en naar de volgende zone te gaan, drukt u nogmaals op de knop WATER ALL ZONES NOW (NU ALLE ZONES BESPROEIEN).
Om het handmatig besproeien te stoppen, draait u de draaiknop naar OFF (UIT), wacht u tot het besproeien is gestopt en vervolgens terug naar AUTO RUN (AUTOMATISCH UITVOEREN).

Nu 1 zone besproeien
Draai de draaiknop om een ZONE te selecteren.
Druk op de knop WATER 1 ZONE NOW (NU 1 ZONE BESPROEIEN) om het besproeien te starten (standaard looptijd van 10 minuten).

Druk op de pijltjestoetsen UP/DOWN (OMHOOG/OMLAAG) om de looptijd aan te passen.
Om het handmatig besproeien te stoppen, draait u de draaiknop naar OFF (UIT), wacht u tot het besproeien is gestopt en draait u de draaiknop vervolgens naar AUTO RUN (AUTOMATISCH UITVOEREN), of drukt u een tweede keer op de knop Water 1 Zone Now (Nu 1 zone besproeien).

Probleemoplossing

Problemen met besproeien

Elektrische problemen

Vragen?

Scan de QR-code om www.rainbird.com te bezoeken voor hulp bij het instellen en bedienen van de Rain Bird SST Timer. Bel de gratis technische ondersteuning van Rain Bird op 1-800-724-6247
(alleen VS en Canada)
