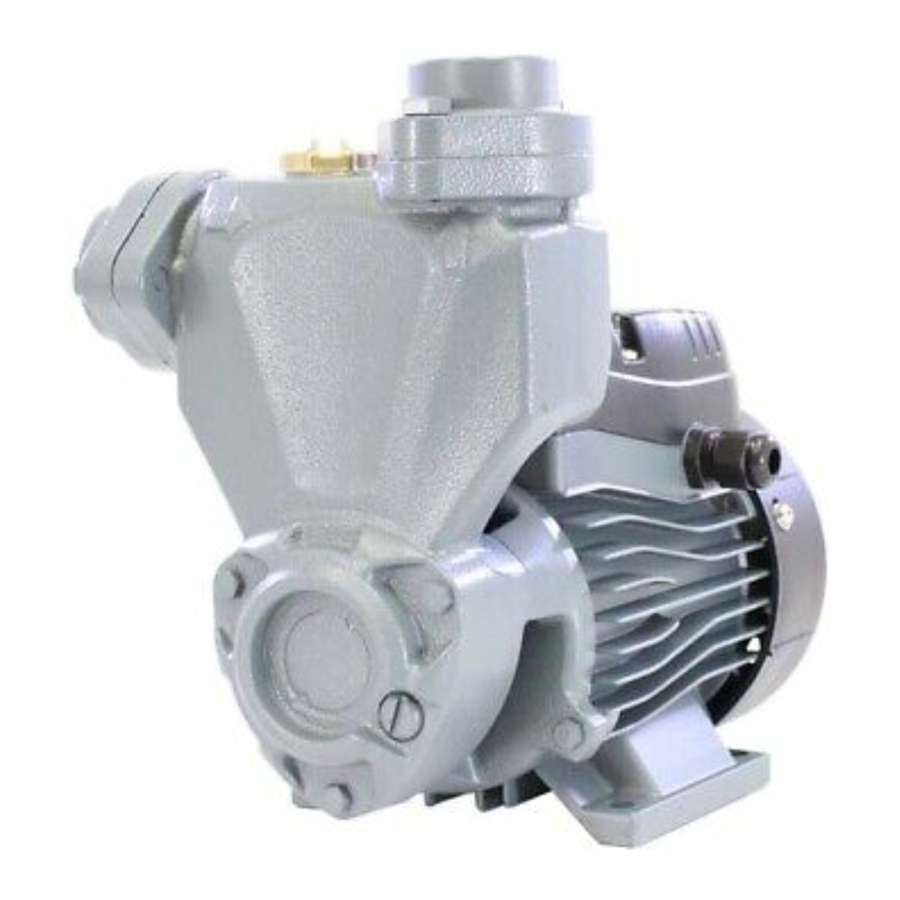

Pearl PSP Handleiding

Inleiding

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
Kinderen mogen niet met het apparaat spelen.
Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd.
LET OP: Als het apparaat of het netsnoer beschadigd is, moet het worden gerepareerd door de fabrikant, diens servicevertegenwoordiger of een gekwalificeerd persoon.
Betekenis van de doorgekruiste vuilnisbak op wielen:
Elektrische apparaten mogen niet als ongesorteerd gemeentelijk afval worden weggegooid, maar moeten gescheiden worden ingezameld.
Neem contact op met uw plaatselijke overheid voor informatie over de beschikbare inzamelingssystemen.
Lees voor de installatie deze handleiding zorgvuldig door en let op de veiligheidswaarschuwingen en instructies in deze handleiding. Onze fabriek is noch verantwoordelijk noch aansprakelijk voor het betalen van schadevergoeding voor persoonlijk letsel, schade aan de pomp en andere vermogensverliezen veroorzaakt door schending van veiligheidswaarschuwingen.

TOEPASSINGEN

1. Het is van toepassing op watertoevoer in huishoudens, ondersteuning van apparatuur, kleine airconditioningsystemen, drukverhoging in leidingen, tuinbesproeiing, besproeiing van groentekassen, viskwekerij en pluimveehouderij, enz..
2. Transporteer schoon water en andere niet-corrosieve vloeistoffen met een lage viscositeit; transporteer geen ontvlambare, explosieve, vergaste vloeistoffen en vloeistoffen die vaste deeltjes of vezels bevatten. De PH-waarde van het water moet tussen 6,5 en 8,5 liggen.

Opmerking:
Deze serie pompen kan worden omgezet in een automatische waterpomp, die wordt gerealiseerd door een externe automatische installatie die is samengesteld uit een drukschakelaar, drukvat, enz.. Functiekenmerken van de automatische pomp zijn als volgt: wanneer de stroom is ingeschakeld, zet u de waterkraan aan en de pomp begint automatisch te werken; wanneer de waterkraan wordt uitgeschakeld, stopt de pomp automatisch met werken. Als er een watertoren wordt gebruikt in combinatie met de automatische pomp, sluit u deze aan op de bovenste eindschakelaar en de pomp start of stopt automatisch met werken met het waterniveau in de watertoren.

MODELBESCHRIJVING

TECHNISCHE GEGEVENS

Max. flow: 70 l/min
Max. opvoerhoogte: 75 m
Output power: 0.37~1.1kW
Max. aanzuiging: 9 m
Isolatieklasse: IPX4
Beschermingsklasse: F
Max. omgevingstemperatuur: +40°C
Max. vloeistoftemperatuur: +60°C

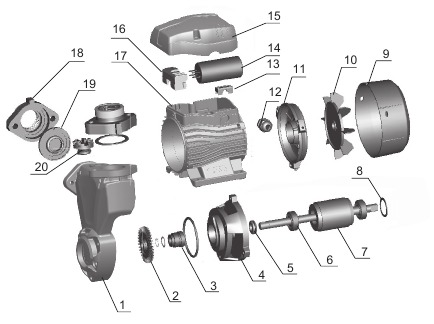

PRODUCTSTRUCTUUR

1. Pomphuis
2. Impeller
3. Mechanische afdichting
4. Ondersteuning
5. Waterdichte wartel
6. Lager
7. Rotor
8. Veerring
9. Ventilatordeksel
10. Ventilator

11. Eindplaat
12. Kabelhouder
13. Snoerclip
14. Condensator
15. Condensatorbox
16. Aansluitklemmen
17. Stator
18. Inlaatconnector
19. Terugslagklep
20. Vulplug

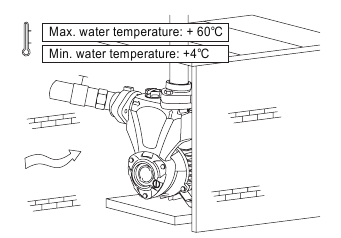

PIJPLEIDINGINSTALLATIE

Dit product moet worden geïnstalleerd en onderhouden door personeel dat bekwaam is in deze handleiding en over speciale kwalificaties beschikt. Installatie en bediening moeten in overeenstemming zijn met de lokale voorschriften en erkende bedieningsnormen. Installeer de leidingen correct zoals bepaald in de handleiding en voer ondertussen vorstbeschermingsmaatregelen uit voor de leiding.

1. Voor de pompinstallatie moet de inlaatpijp zo kort mogelijk zijn met zo min mogelijk bochten. De pomp moet in een geventileerde en droge omgeving worden geïnstalleerd. Hij kan buiten worden geïnstalleerd, mits voorzien van een goede afdekking om regen en wind te voorkomen.
2. Voor pijpleidinggebruik moeten er kleppen worden geïnstalleerd op de inlaat- en uitlaatpijpleidingen.

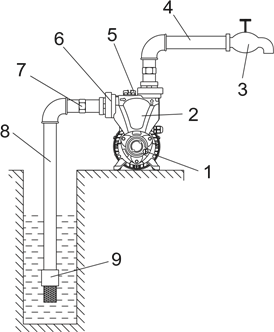

CORRECT INSTALLATIESCHEMA

1. Aftapplug
2. Elektrische pomp
3. Waterkraan
4. Uitlaatpijp
5. Vulplug

6. Terugslagklep
7. Aansluiting
8. Inlaatpijp
9. Voetklep

2. INSTALLATIEVOORZORGSMAATREGELEN VOOR INLAATPIJPLEIDINGEN
   1. Gebruik bij het installeren van de elektrische pomp geen te zachte rubberen slang voor de inlaatpijpleiding, om te voorkomen dat deze platgezogen wordt.
   2. De voetklep moet verticaal worden geplaatst en op 30 cm van de waterbodem worden geïnstalleerd om te voorkomen dat er zand en stenen worden aangezogen (B2);
   3. De verbindingen van de inlaatpijpleidingen moeten worden afgedicht met zo min mogelijk bochten, er mag geen water worden aangezogen.
   4. De diameter van de inlaatpijp moet ten minste overeenkomen met die van de waterinlaat, om te voorkomen dat er te veel water verloren gaat, wat de uitlaatprestaties beïnvloedt.
   5. Let tijdens het gebruik op de daling van het waterniveau, de voetklep mag niet boven het wateroppervlak uitsteken (B1).
      ONJUIST INSTALLATIESCHEMA

   6. Als de inlaatpijp langer is dan 10 m of de hefhoogte meer dan 4 m bedraagt, moet de pijpdiameter groter zijn dan de diameter van de waterinlaat van de pomp.
   7. Zorg ervoor dat de pomp niet wordt beïnvloed door de leidingdrukken tijdens de installatie van de leidingen.
   8. Er moet een filter worden geïnstalleerd in de inlaatpijpleidingen om te voorkomen dat vaste deeltjes in de elektrische pomp terechtkomen.
3. INSTALLATIEVOORZORGSMAATREGELEN VAN DE UITLAATPIJPLEIDING
   De pijpdiameter van de uitlaatpijpleiding moet ten minste overeenkomen met die van de wateruitlaat, om de spanningsval, de hoge volumestroom en het geluid tot een minimum te beperken.

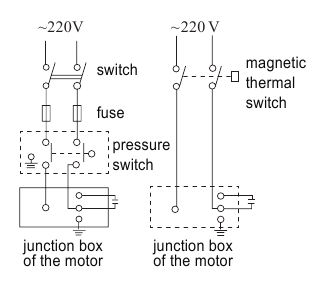

Elektrische aansluiting

Schakel de stroom uit voordat u de aansluitdoos bedraadt. De elektrische pomp moet een betrouwbare aarding hebben om lekstroom te voorkomen en moet zijn uitgerust met een lekbeveiligingsschakelaar.

1. De elektrische aansluiting en bescherming moeten worden uitgevoerd volgens de voorschriften. De specificatie van de werkspanning staat op het typeplaatje; zorg ervoor dat de motor in overeenstemming is met de stroomvoorziening.
2. Als het werkgebied van de elektrische pomp te ver van de stroomvoorziening verwijderd is, moeten de stroomtransmissieleidingen een zwaardere dikte hebben, anders kan de elektrische pomp niet normaal werken omdat de spanningsval te groot is.
3. In geval van gebruik buitenshuis moet een rubberen verlengkabel worden gebruikt voor de elektrische pomp.
4. Controleer de draairichting van de motor (driefasenmotor).

OPSTARTEN EN ONDERHOUD

Start de pomp niet voordat de pompkamer met water is gevuld. Raak de elektrische pomp niet aan, tenzij de stroom minstens 5 minuten is uitgeschakeld. Demonteer de pomphuis niet, tenzij het water in de pompkamer is geleegd.
Draai het ventilatorblad voor het opstarten om te controleren of de pomp flexibel draait en schroef vervolgens de watervulplug los, vul de pompkamer met schoon water via het waterinjectiegat en draai de plugschroef vast nadat de lucht volledig is afgevoerd. Zet de klep bij het opstarten op een kleinere doorstroming en pas deze na het afvoeren van het water aan de vereiste doorstroming aan (werkbereik wordt weergegeven op het naamplaatje).
Let op:

1. De pompkamer moet voor het eerste gebruik met water worden gevuld en bijvullen is in de toekomst niet nodig.
2. Indien er na meer dan 5 minuten starten met gevuld water geen water wordt afgevoerd, schakel dan de elektrische pomp uit, vul opnieuw water bij of controleer of de inlaatleiding lekken vertoont.
3. In geval van vorst- en ijsbeschadiging, open de aftapplug om het water in de pompkamer te legen. Open bij het opnieuw opstarten van de pomp de aftapplug, vul water bij en draai deze vast, waarna de pomp bruikbaar is.

4. Indien de pomp lange tijd niet wordt gebruikt, moet het water in de pomp worden geleegd. Het pomphuis, de waaier en de steun moeten worden gereinigd en gecoat met corrosiewerende olie voordat ze op een geventileerde en droge plaats worden geplaatst voor gebruik.
5. Indien de pomp lange tijd is stilgelegd, start deze dan opnieuw volgens bovenstaand diagram.
6. Let in de zomer of bij hoge omgevingstemperaturen op ventilatie, vermijd dauw op elektrische onderdelen die elektrische storingen veroorzaken.
7. Indien de motor heet is of abnormaal functioneert, schakel dan onmiddellijk de stroom uit en controleer storingen aan de hand van de volgende tabel.

PROBLEEMOPLOSSING

VEILIGHEIDSMAATREGELEN

1. Lees de handleiding zorgvuldig door voor gebruik om een normale en veilige werking van de elektrische pomp te garanderen.

2. De elektrische pomp moet betrouwbaar geaard zijn om kortsluiting te voorkomen; voor de veiligheid moet een lekstroomschakelaar aanwezig zijn en let erop dat de stekker niet nat wordt; het stopcontact moet worden aangesloten in een vochtbestendige ruimte.

3. Raak de elektrische pomp niet aan tijdens het werken; niet wassen, zwemmen in de buurt van het werkgebied of vee in het water laten om ongelukken te voorkomen.

4. Vermijd het spetteren van water onder druk op de elektrische pomp en voorkom dat de pomp door water wordt ondergedompeld.

5. Houd de pomp in de ventilatie.

6. Als de omgevingstemperatuur lager is dan 4°C of de pomp lange tijd niet is gebruikt, laat u de vloeistof uit het leidingsysteem lopen om ijsvorming in de pompkamer te voorkomen.
   Laat de pomp niet langdurig draaien zonder water erin.

7. De verpompte vloeistof kan heet zijn en onder hoge druk staan; voordat u de hobbel verplaatst en demonteert, moeten de kleppen aan beide zijden van de hobbel eerst worden uitgeschakeld en vervolgens de vloeistoffen in de pomp en leidingen worden geleegd om te voorkomen dat u zich verbrandt.

8. Breng geen ontvlambare, explosieve of vergaste vloeistoffen over die verder gaan dan de bepaling.

9. Zorg ervoor dat de pomp niet per ongeluk wordt ingeschakeld tijdens installatie en onderhoud; als de pomp lange tijd niet wordt gebruikt, schakel dan eerst de stroom uit en sluit vervolgens de kleppen in de inlaat en uitlaat van de pomp.

10. De stroomvoorziening moet overeenkomen met de spanning die op het typeplaatje staat vermeld. Als de pomp lange tijd niet wordt gebruikt, plaats de pomp dan op een droge, geventileerde en koele plaats bij kamertemperatuur.


PD WATER SYSTEMS LLC
2310 W. 76TH ST. HIALEAH, FL 33016. TEL: (954) 474 9090
www.pearlwatersystems.com
