Pearl START, START16STD, START16ADV, START16TADV, START10ADV3 Handleiding

Inhoud

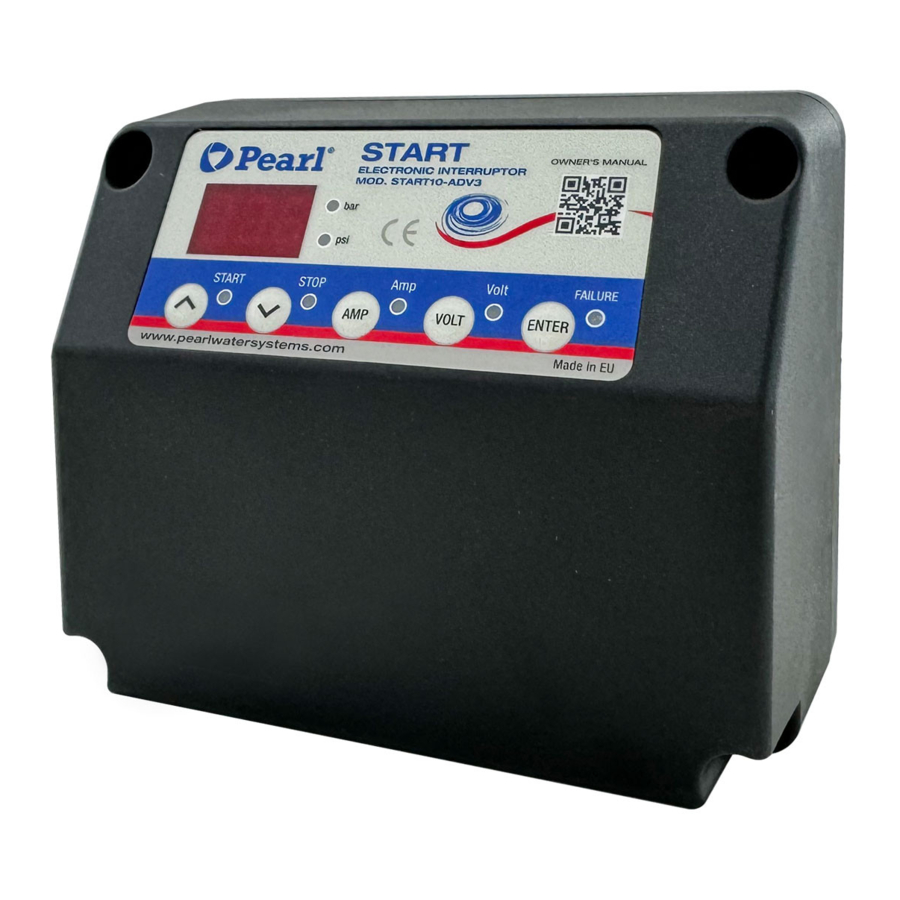

INLEIDING

START is een elektronische pompcontroller met geïntegreerde digitale manometer. Het regelt het starten en stoppen van een driefasenpomp tot 4 kW (5,5 PK). De inschakel- en uitschakeldruk zijn eenvoudig aan te passen via het bedieningspaneel van de gebruiker.
De bedrading is analoog aan de traditionele elektromechanische schakelaar. Het kan werken als een verschildrukschakelaar en als een omgekeerde drukschakelaar.
START10C-ADV3 bevat een momentane uitlezing van het opgenomen vermogen. Dit gepatenteerde systeem regelt en beheert de overstroom, droogloopwerking en snelle cycli.
START10C-ADV3 bevat ook de optie om te worden gesynchroniseerd met een andere START10C-ADV3-eenheid die 2 pompen beheert en beschermt die in cascade werken met een afwisselende startvolgorde.

TECHNISCHE GEGEVENS
Nominaal motorvermogen 4,4kW (5,5PK)
Stroomvoorziening ~3 x 220-400 Vac
Nominale druk 1,2 MPa
Frequentie 50/60Hz
Max. stroom 10 A
Beschermingsgraad IP55
Max. watertemperatuur 40ºC/23ºC (*)
Max. omgevingstemperatuur 50ºC
Inschakelbereik (startdruk) 0,5÷11,5 bar
Uitschakelbereik (stopdruk) 1÷12 bar
Max. verschil (Pstop-Pstart) 11,5 bar
Minimaal verschil (Pstop-Pstart) 0,5 bar
Fabrieksinstellingen (start/stop) 3/4 bar
Hydraulische inlaat G1/4" Female - Roterende moer
Nettogewicht (zonder kabels) 0,654 kg
Interne druktransmitter Ja
Onderspanningsbeveiliging Ja
Overspanningsbeveiliging Ja
Kortsluit- en faseverliesbeveiliging Ja
Drukmeter Geïntegreerde digitale drukmeter met bar- en psi-aanduiding.
WERKINGSEIGENSCHAPPEN
Startdruk Instelbare inschakel- en uitschakeldruk. Geïntegreerde digitale drukmeter met bar- en psi-aanduiding.
Interne druktransmitter.
Droogloopbeveiliging Via het momentane stroomverbruik in geval van overbelastingsbeveiliging.
ART*-functie Ja. Wanneer het apparaat de pomp heeft gestopt door de tussenkomst van het droogloopbeveiligingssysteem, probeert de ART met een vast schema de pomp opnieuw te starten om de watertoevoer te herstellen.
Snel cyclisch Ja. Wanneer de hydro-pneumatische tank te veel lucht heeft verloren en er daardoor frequente start-stopcycli ontstaan, wordt dit alarm geactiveerd en wordt de start van de pomp vertraagd
Werkingsmodi Differentieel, omgekeerd en gesynchroniseerd.
Handmatige startknop Ja
Bedieningspaneel 3-cijferig display, LED-indicatielampjes en drukknoppen.
Beschikbare instellingen: Stand-by modus.
Minimale periode tussen snelle cycli.
Start- en stopvertraging.

HYDRAULISCHE INSTALLATIE

De START10C-ADV3-apparatuur moet worden geschroefd op een fitting G1/4" male aan de uitlaat van de pomp. Controleer voordat u de START10C-ADV3 aansluit of het hydraulische systeem correct is geïnstalleerd, vooral als de hydro-pneumatische tank onder druk staat.

ELEKTRISCHE AANSLUITING

Zie onderstaande afbeeldingen
De elektrische aansluiting moet worden uitgevoerd door gekwalificeerd personeel in overeenstemming met de voorschriften van elk land. Voordat u handelingen in het apparaat uitvoert, moet het worden losgekoppeld van de stroomvoorziening.
Een verkeerde aansluiting kan het elektronische circuit beschadigen.
De fabrikant wijst alle verantwoordelijkheid af voor schade veroorzaakt door verkeerde aansluitingen.
Bij het uitvoeren van de elektrische aansluiting is het verplicht om een differentieelschakelaar met hoge gevoeligheid te gebruiken: I = 30 mA (clase A o AC).
Het is verplicht om een magnetothermische schakelaar te gebruiken die is aangepast aan de motorbelasting. Controleer of de stroomvoorziening tussen 220-400V ligt.

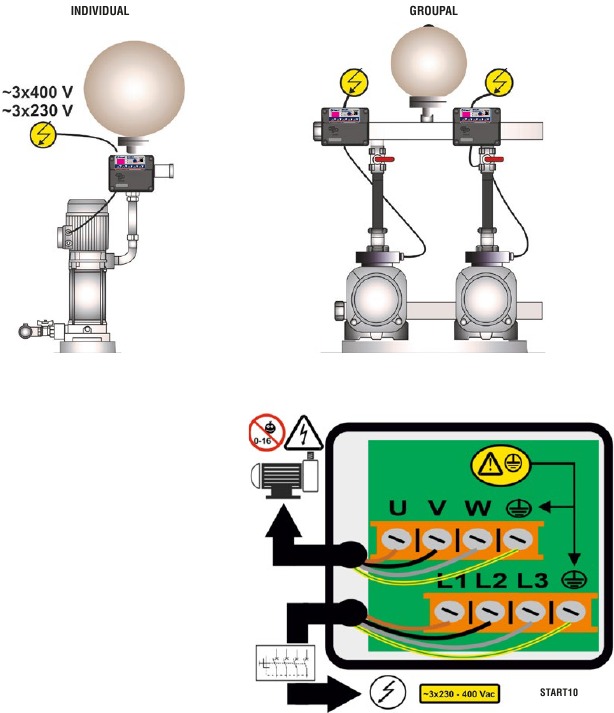

ELEKTRISCHE AANSLUITING

Als u de unit zonder kabels hebt gekocht, volg dan schema B:

  • Gebruik kabels type H07RN-F 4G1 of 4G1,5 met voldoende doorsnede voor het geïnstalleerde vermogen.
  • Voer de pompaansluiting U, V, W uit en
  • Voer de stroomaansluiting L1, L2, L3 uit en.
  • De aardgeleider moet langer zijn dan de andere. Het zal de eerste zijn die tijdens de montage wordt gemonteerd en de laatste die tijdens de demontage wordt losgekoppeld. De aansluitingen van de aardgeleiders zijn verplicht!

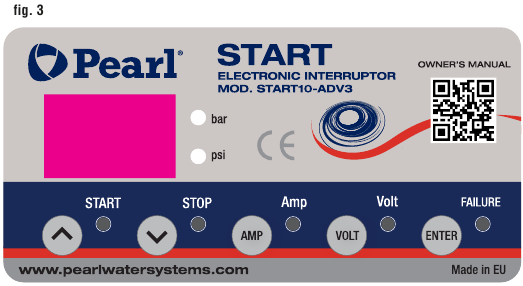

BEDIENINGSPANEEL

BEDIENINGSPANEEL
Zie fig. 3

De betekenissen van de verschillende bedieningselementen worden samengevat in de volgende tabellen, waarbij:
O betekent LED-lampje.
((O)) betekent Langzaam knipperend.
(((O))) betekent Snel knipperend.

DISPLAY ACTIE
WERKINGSMODUS Momentane druk of momentaan stroomverbruik wordt weergegeven.
AFSTELLINGSMODUS Aangepaste startdruk knippert, aangepaste stopdruk knippert en aangepaste nominale stroom knippert wordt weergegeven.
ALARM MODUS Alarmcode wordt weergegeven.
STAND-BY MODUS 3 knipperende stippen worden weergegeven.
BASISCONFIGURATIEMODUS Volgorde van basisconfiguratieparameters wordt weergegeven.
GEAVANCEERDE CONFIGURATIEMODUS Volgorde van geavanceerde configuratieparameters wordt weergegeven.
LEDS STATUS BESCHRIJVING
bar O Het geeft de momentane druk in bar aan
((O)) Het geeft de momentane druk in bar + pomp in bedrijf aan
psi O Het geeft de momentane druk in psi aan
((O)) Het geeft de momentane druk in psi + pomp in bedrijf aan
A O Het geeft het momentane stroomverbruik in Ampère-eenheden aan
((O)) Pomp AAN
START O Startdruk wordt weergegeven
((O)) Startdruk aanpassen
STOP O Stopdruk wordt weergegeven
((O)) Stopdruk aanpassen
O Geverifieerde droogloop- of overbelastingsalarmen
((O)) Droogloopalarm dat ART uitvoert of overbelastingsalarm dat een van de 4 herstelpogingen uitvoert
(((O))) Snel cyclisch alarm
V O Het geeft het momentane stroomverbruik in spanningseenheden aan
P-KNOP AANRAKEN ACTIE
Klik Van status AAN: unit UIT.
Van status UIT: de pomp start en blijft werken tot Pstop is bereikt.
Vanuit elk configuratiemenu: de parameterwaarde wordt geaccepteerd.
Ingedrukt houden Van status AAN: unit UIT.
Van status UIT: de pomp start en blijft werken totdat de drukknop wordt losgelaten.
Klik Pstart wordt 3 seconden op het scherm weergegeven.
3" Pstart-aanpassingsmodus.
Klik Pstop wordt 3 seconden op het scherm weergegeven.
3" Pstop-aanpassingsmodus.
Klik Momentaan stroomverbruik wordt op het scherm weergegeven.
Als het al wordt weergegeven, schakelen we over naar de momentane drukaanzicht.
3" Nominale stroomaanpassing.
Klik Momentane spanning wordt op het scherm weergegeven.
Als het al wordt weergegeven, schakelen we over naar de momentane drukaanzicht.
3" Nominale spanning aanpassen tussen verschillende opties: 220V, 230V, 380V, 400V.

OPSTARTEN

Lees voordat u het apparaat start de vorige secties, vooral "Hydraulische installatie" en "Elektrische aansluiting".
Volg de volgende stappen:

  1. Stel de voedingsspanning in.
    • Houd 3 seconden ingedrukt.
    • De spanningswaarde wordt op het scherm weergegeven, LED V licht op en het display knippert.
    • Door middel van en wordt de voedingsspanning aangepast. Zie Opmerking 1.
    • Druk op ENTER om te valideren.
  2. Stel de nominale stroomsterkte van de pomp in.
    • Houd 3 seconden ingedrukt.
    • De stroomsterkte wordt op het scherm weergegeven, LED A licht op en het display knippert.
    • Door middel van en wordt de nominale stroom aangepast die wordt weergegeven op het typeplaatje van de motor. Zie Opmerking 2.
    • Druk op ENTER om te valideren.
  3. Start het apparaat door op te drukken
  4. Stel de inschakeldruk (start) in:
    • Houd 3 seconden ingedrukt.
    • De startdrukwaarde wordt op het scherm weergegeven, LED START licht op en het display knippert.
    • Door middel van en wordt de startdruk aangepast van 0,5 tot 11,5 bar (+ versie=11 bar).
    • Druk op ENTER om te valideren.
  5. Stel de uitschakeldruk (stop) in:
    • Houd 3 seconden ingedrukt.
    • De stopdrukwaarde wordt op het scherm weergegeven, LED STOP licht op en het display knippert. - Door middel van en wordt de stopdruk aangepast van 1 tot 12 bar (+ versie=12 bar).
    • Druk op ENTER om te valideren.
  6. De unit is klaar voor gebruik, maar meer optionele aanpassingen kunnen worden ingesteld via basis- en geavanceerde MENU'S. Zie het volgende hoofdstuk.

Opmerking 1: het is belangrijk om precies de voedingsspanning in te voeren die is gespecificeerd op het typeplaatje van de pomp.
Opmerking 2: het is belangrijk om precies de nominale stroom in te voeren die is gespecificeerd op het typeplaatje van de pomp.

BASISMENU

  • Druk tegelijkertijd op + gedurende 5 seconden.
  • Met behulp van of kunnen de waarden worden gewijzigd.
  • Druk op ENTER voor validatie.
  • De parametersequentie is:
IT TYPE SYSTEEMREACTIE FABRIEKSINSTELLING
1 BAR P We kunnen de drukeenheden selecteren die worden weergegeven tussen bar en psi. bar
2 rc1 rc2 Alarm voor snel cycleren:
  • rc1: geactiveerd, wanneer hameren wordt gedetecteerd, wordt de start vertraagd om de pomp te beschermen.
  • rc2: alarm wordt geactiveerd en de pomp wordt gestopt na detectie.
 rc2
3 r.60 r.99 Alleen als het alarm voor snel cycleren in de vorige stap is geactiveerd (rc1&rc2). De maximale tijdsperiode tussen 3 opeenvolgende starts die als snel cycleren wordt beschouwd, kan worden gekozen (tussen 60 sec. en 99 sec.) 3 sec
4 Sb0 Sb1 Stand-bymodus geactiveerd (Sb1), voor laag stroomverbruik, of uitgeschakeld (Sb0). Sb0

GEAVANCEERD MENU

  • Druk tegelijkertijd op + + gedurende 5 seconden.
  • Met behulp van of kunnen de waarden worden gewijzigd.
  • Druk op ENTER voor validatie.
  • De parametersequentie is:
IT TYPE SYSTEEMREACTIE FABRIEKSINSTELLING
1 nc no Selecteer de bedrijfsmodus als een conventionele drukschakelaar (nc = normaal gesloten) of omgekeerd (no = normaal open). *zie opmerking 3 nc
2 E00 E01/02 Selecteer de bedrijfsmodus Individueel (E00) of Master/Slave (E01/E02) in het geval van montage in groepen van twee pompen. E00
2.1 d.05 d.1 Stelt de minimale kloof in tussen Pstart 1 en Pstart 2 en/of Pstop 1 en Pstop 2. d.05
3 ct0 ct9 Stelt een tijdsvertraging tussen 0 en 9 seconden in voor de start (is niet beschikbaar in gesynchroniseerde bedrijfsmodus). ct0
4 dt0 dt9 Stelt een tijdsvertraging tussen 0 en 9 seconden in voor de stop. dt0
5 AE1 AE0
AE2 		(Alleen in Switchmatic 2) Selecteer AE0 om het droogloopalarm uit te schakelen door stroomverbruik. Om een droogloopbeveiliging te hebben, moet de minimale drukwaarde worden ingesteld. Selecteer AE1 om het droogloopalarm in te schakelen met auto-learning modus. In deze modus zal de SW2 het werkelijke verbruik van de pomp leren. Selecteer AE2 om het droogloopalarm in te schakelen zonder auto-learning modus. In dit geval, wanneer de pomp een 40% minder verbruikt van de waarde die is ingesteld als nominale stroom, verschijnt het droogloopalarm. AE1
6 Ar0 Ar1 Activering van het automatische herstelsysteem ART (Ar1) of uitschakelen (Ar0). Ar0
7 P0.0 Px.x Hiermee kan een minimale bedrijfsdruk worden ingesteld waaronder het apparaat een droogloopbedrijf zou bepalen. 0 bar
0 psi
7.1 t05 t99 Stel de tijdsperiode tussen 5 en 99 seconden onder de minimale bedrijfsdruk in die als een droogloopbedrijf wordt beschouwd. 20°
8 c10 c30 Hiermee kan een % van de nominale stroom worden ingesteld waarboven het apparaat de overstroombeveiliging activeert. c20
9 H00 H99 Anti-overstromingsconfiguratie. Indien geactiveerd, stopt het de pomp na geprogrammeerde tijd (in minuten) van continue werking. Uitgeschakeld (H00), 1 minuut (H01)... 99 minuten (H99). H00
10 rS0 rS1 Als we rS0 veranderen in rS1 en op ENTER drukken, worden de standaardwaarden hersteld. rS0

Opmerking 3:
Door "no" (normaal open) te kiezen, zal het werken als een hulpdrukregelingselement in de zuig van de pomp. Het zal opnieuw starten wanneer de zuigdruk de geconfigureerde PStart bereikt.

Voorbeeld:

  • PStop: 0,9 bar
  • PStart: 1,2 bar

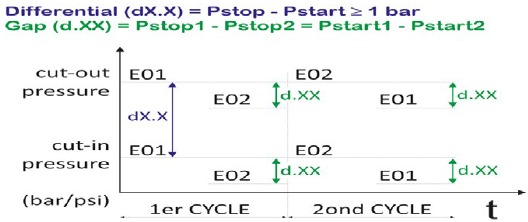

SYNCHRONISATIE

SYNCHRONISATIE kan worden gesynchroniseerd met een andere eenheid SYNCHRONISATIE die 2 pompen beheert en beschermt die in cascade werken met een afwisselende startvolgorde. De volgende stappen moeten worden gevolgd:

  1. GA NAAR GEAVANCEERD MENU: + +
    SYNCHRONISATIE
    • In stap 2: selecteer E01 in een eenheid (deze is de master) en selecteer E02 in de andere eenheid (deze is de slave).
    • In stap 3: selecteer identieke parameters van kloof tussen drukken d. XX. Dit is het verschil tussen de startdruk van hoofd- en hulppompen, het is ook het verschil tussen stopdrukken van beide pompen.
  2. Druk herhaaldelijk op ENTER totdat u het GEAVANCEERD MENU verlaat.
  3. STEL identieke in- en uitschakeldrukken in in beide eenheden.

Om de synchronisatie te optimaliseren, moet het minimale verschil tussen de start- en stopdrukken ten minste 1 bar zijn.

  1. Druk op ENTER om de eenheden uit te schakelen. "OFF" wordt weergegeven.
  2. Druk nogmaals op ENTER in beide eenheden om de synchronisatie te activeren.

Opmerking 4: na 10 cycli zal de eenheid die is geconfigureerd als E01 de druk weergeven en de eenheid die is geconfigureerd als E02 de stroom in Ampère.

DRUKSENSOR KALIBRATIE

In het geval van een verkeerde lezing van de druksensor kan deze opnieuw worden aangepast. Voor de druksensor kalibratie is het noodzakelijk om een manometer in de installatie te hebben. Ga als volgt te werk:

NULREGELING

  1. Druk op ENTER om het apparaat los te koppelen. OFF wordt weergegeven.
  2. Open de kranen en laat het hydraulische net zonder druk achter.
  3. Druk tegelijkertijd op de knoppen en totdat het display 0.0 knippert.
  4. Druk op om te valideren.

VOLLE SCHAAL

  1. Start de pomp tot uitschakeling van de drukschakelaar.
  2. Druk tegelijkertijd op de knoppen en totdat het display knippert met een cijfer.
  3. Pas de druk aan met de pijltjestoetsen om de gewenste druk te krijgen.
  4. Druk op om te valideren.

Opmerking 5: druksensor decalibratie zou geen normale gebeurtenis moeten zijn. Als het frequent wordt herhaald, neem dan contact op met de technische dienst.

REGISTREER BEDIENINGSGEGEVENS EN ALARMEN

  • Druk tegelijkertijd op + + AMP gedurende 5 seconden.
  • Druk op ENTER om verder te gaan in het REGISTER.
  • De DATA-reeks is:
BERICHT BESCHRIJVING REIKWIJDTE
rEC
HF XXX Controller bedrijfsuren 0-65535
HP XXX Pomp bedrijfsuren 0-65535
CF XXX Bedrijfscycli
Aantal start-stop cycli 		0-999999
CR XXX Aantal aansluitingen op de stroomvoorziening 0-65535
A01 XXX Aantal A01 alarmen 0-999
A02 XXX Aantal A02 alarmen 0-999
A04 XXX Aantal A04 alarmen 0-999
A05 XXX Aantal A05 alarmen 0-999
A08 XXX Aantal A08 alarmen 0-999
A09 XXX Aantal A09 alarmen 0-999
A11 XXX Aantal A11 alarmen 0-999
A27 XXX Aantal A27 alarmen 0-999
APM XXX Aantal overdrukalarmen (---) 0-999
rPM X.X Maximaal geregistreerde druk
rSt ENTER -> EXIT.
+ -> Alle alarmen worden hersteld, behalve de bedrijfsgegevens

WAARSCHUWINGEN EN ALARMEN

COD. BESCHRIJVING SYSTEEMREACTIE
A01 O DROOGDRAAIEN Wanneer een droogloop wordt gedetecteerd, wordt de pomp automatisch gestopt. Door middel van ENTER kan de normale werking handmatig worden hersteld.
((O)) Na de activering van het droogloopalarm wordt, indien de automatische systeemreset (ART) is ingeschakeld, een eerste poging na 5 minuten en vervolgens een poging om de 30 minuten gedurende 24 uur uitgevoerd om de normale werking te herstellen. Dit alarm kan ook handmatig worden gereset met de ENTER-drukknop. Als het alarm na 24 uur aanhoudt, is er sprake van een definitief alarm.
A11 O DROOGDRAAIEN (DOOR MINIMALE DRUK) Wordt weergegeven tijdens normale werking als de druk lager is dan de minimumdruk (Px.x) - eerder ingesteld - gedurende een periode (txx) - ook eerder ingesteld - in het GEAVANCEERDE MENU. Als de druk op enig moment de minimumdruk overschrijdt, wordt de werking automatisch hersteld en wordt het alarm gewist. De normale werking kan ook handmatig worden hersteld door op ENTER te drukken.
A02 O OVERBELASTING Overstroomalarm wordt geactiveerd wanneer de nominale pompstroom wordt overschreden. Er worden 4 automatische resetpogingen uitgevoerd voordat het definitieve alarm wordt geactiveerd. Tijdens de pogingen wordt de stroom weergegeven. De normale werking kan ook handmatig worden hersteld door op ENTER te drukken.
((O))
A04 (((O))) SNELLE CYCLING Dit alarm kan worden in- of uitgeschakeld in het BASISMENU. Het alarm wordt geactiveerd wanneer 3 opeenvolgende cycli plaatsvinden in een bereik dat lager is dan de ingestelde tijd (tussen cyclus en cyclus). Als rc1 is geactiveerd, stopt dit alarm de normale werking niet, maar worden er 5 seconden toegevoegd aan de startvertraging om de elektrische pomp te beschermen. Als rc2 is geactiveerd, wordt de pomp gestopt. Om de normale werking te RESETTEN, drukt u op ENTER.
A05 O BESCHADIGDE DRUKTRANSMITTER NEEM CONTACT OP MET UW LEVERANCIER.
A08 O OVERSPANNING Overspanningsalarm wordt geactiveerd wanneer de voedingsspanning wordt overschreden. Er worden 4 automatische resetpogingen uitgevoerd voordat het definitieve alarm wordt geactiveerd. Tijdens de pogingen wordt de spanning weergegeven. De normale werking kan ook handmatig worden hersteld door op ENTER te drukken.
((O))
A09 O ONDERSPANNING Onderspanningsalarm wordt geactiveerd wanneer de voedingsspanning onder het minimum komt. Er worden 4 automatische resetpogingen uitgevoerd voordat het definitieve alarm wordt geactiveerd. Tijdens de pogingen wordt de spanning weergegeven. De normale werking kan ook handmatig worden hersteld door op ENTER te drukken.
((O))
A27 O KORTSLUITING Kortsluitingsalarm treedt op als de nominale stroom met 40% wordt overschreden in minder dan één seconde. Het kan te wijten zijn aan een fasefout of een kortsluiting in de motor. Er worden 4 automatische resetpogingen gedaan voordat wordt overgegaan tot het definitieve alarm. De normale werking kan ook handmatig worden hersteld door op ENTER te drukken.
((O))

CLASSIFICATIE EN TYPE

Volgens IEC 60730-1 en EN 60730-1 is dit apparaat een controlesensorapparaat, elektronisch, onafhankelijke assemblage, programmering type A met actietype 1B (micro-ontkoppeling). Bedrijfswaarde: I <20% I geleerd. Vervuilingsgraad 2 (schone omgeving). Nominale impulsspanning: cat II / 2500V. Temperaturen voor kogeltest: behuizing (75) en PCB (125).

PD WATER SYSTEMS LLC | 2310 W. 76TH ST. HIALEAH, FL 33016 | 954-474-9090
www.pearlwatersystems.com
