Laresar L6 Pro Handleiding

Inhoud

1 PAKKETLIJST
2 PRODUCTINTRODUCTIE
3 ONDERHOUD
4 SPECIFICATIE
5 PROBLEEMOPLOSSING
6 BELANGRIJKE VEILIGHEIDSWAARSCHUWING
7 Download handleiding
8 In andere talen

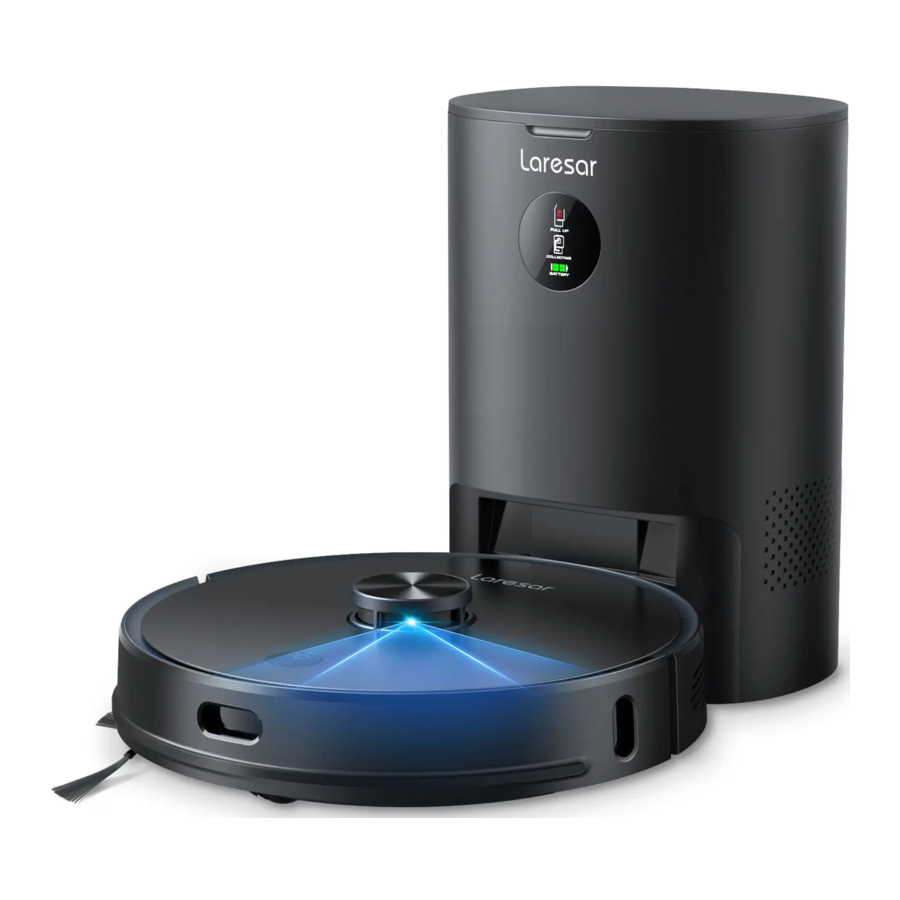

Laresar L6 Pro

PAKKETLIJST

Afbeelding	Naam	Aantal	Plaats
	L6 Pro robotstofzuiger	1	In de verpakking
	Oplaadstation voor stofopvang	1	In de verpakking
	Twee-in-één waterreservoir	1	Op de robotstofzuiger
	Ondersteuning voor dweil	1	Op de robotstofzuiger
	Dweil	2	1 stuks op de robotstofzuiger, 1 stuks als cadeau in de verpakking
	Wegwerp dweil	10	Cadeaus, in de verpakking
	Stofzak	5	1 stuks op het oplaadstation voor stofopvang, 4 stuks als cadeau in de verpakking
	Filterzeef	2	1 stuks op de robotstofzuiger, 1 stuks als cadeau in de verpakking
	Hoofdborstel	1	Op de robotstofzuiger
	Zijborstel	2	1 stuks op de robotstofzuiger, 1 stuks als cadeau in de verpakking
	Schoonmaakmes	1	Op het oplaadstation voor stofopvang
	Servicekaart voor aftersales	1	In de verpakking
	Gebruikershandleiding	1	In de verpakking
	Snelstartgids handleiding	1	In de verpakking

PRODUCTINTRODUCTIE

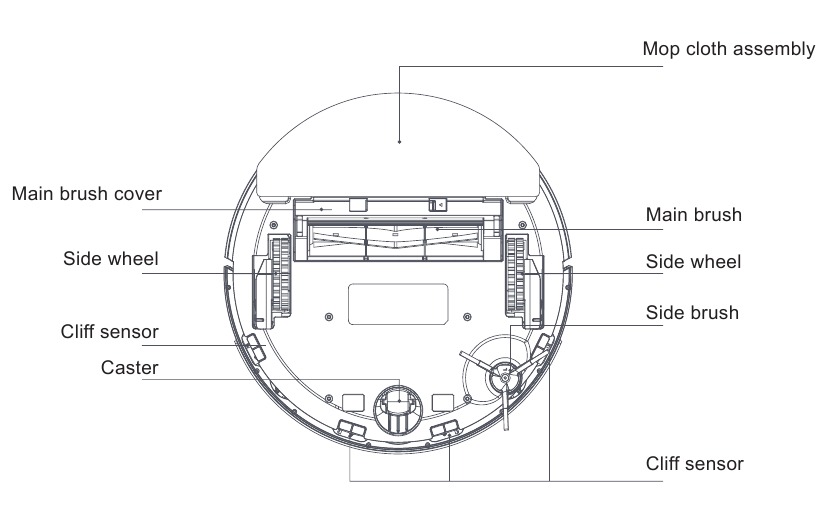

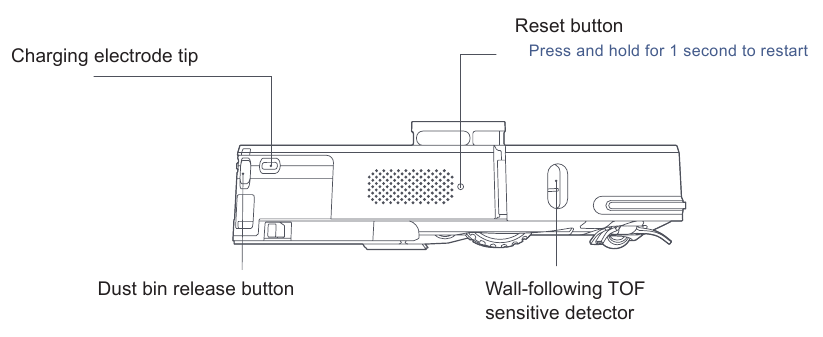

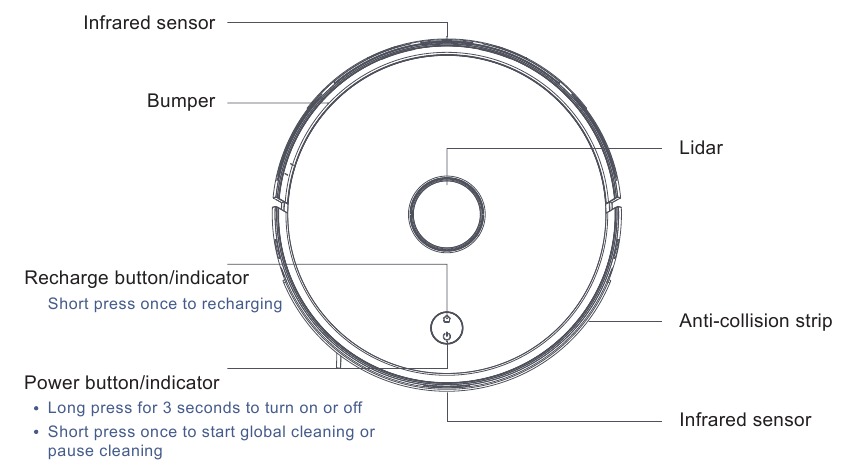

Robotstofzuiger

Indicatorherinnering

Machinestatus	Status van stroomindicator	Status van oplaadindicator
Stand-by/pauze	Lang helder blauw licht	Licht uit
Opladen	Blauw licht ademt	Licht uit
Pauze	Blauw licht knippert langzaam	Licht uit
Reinigen/afstandsbediening	Lang helder blauw licht	Licht uit
Opladen	Licht uit	Lang helder oranje licht
Afwijkend	Rood licht knippert snel	Licht uit
Uitgeschakeld	Blauw licht knippert snel	Licht uit
Wi-Fi niet verbonden	Blauw licht knippert langzaam	Licht uit
Wi-Fi verbonden	Lang helder blauw licht	Licht uit
Wi-Fi wordt verbonden	Lang helder blauw licht	Licht uit

*Definitie van indicatorstatus:
Adem: geleidelijk aan en uit in 4 seconden
Langzaam knipperen: 0,7 seconden aan, 0,8 seconden uit
Sneller knipperen: 0,1 seconden aan, 0,2 seconden uit

Oplaadstation voor stofopvang

ONDERHOUD

De stofzak vervangen

Wanneer de stofzak vol is, blijft het VOL signaal fel branden, wordt "VOL" weergegeven en verschijnt er een app-melding. Vervang de stofzak tijdig.

Het "VERZAMELEN" signaal brandt fel tijdens het werken.

Open de bovenklep

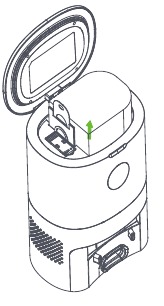

Trek de hendel van de stofzak omhoog en haal de stofzak eruit
Gooi het gebruikte stof weg
Installeer een nieuwe stofzak
Sluit de bovenklep

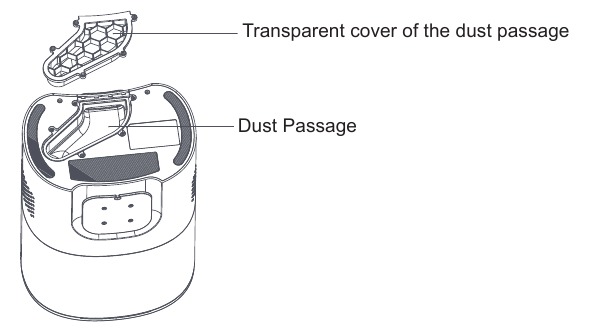

Het stofkanaal reinigen

Als alle signalen knipperen nadat de stofzak is vervangen, wordt aanbevolen om de stekker uit het stopcontact te halen en het oplaadstation voor stofopvang om te draaien om te controleren of er vreemde materialen zijn die het stofkanaal blokkeren.
Als het stofkanaal geblokkeerd is, verwijdert u de transparante afdekking van het stofkanaal met een schroevendraaier om vreemde materialen te verwijderen.

gevaar Let op: Gewelddadige demontage is verboden. Plaats na het reinigen de afdekking terug.

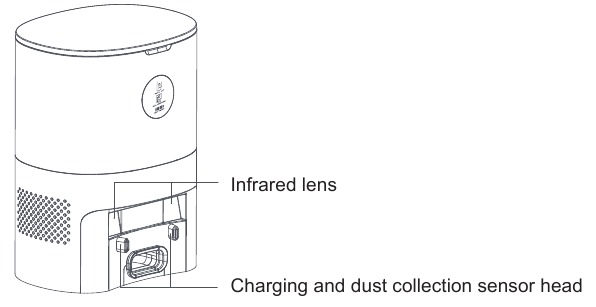

De infraroodlens/oplaad- en stofopvangsensor reinigen

Veeg ze voorzichtig af met een schone, zachte, droge doek. Het wordt aanbevolen om ze één keer per maand schoon te maken.

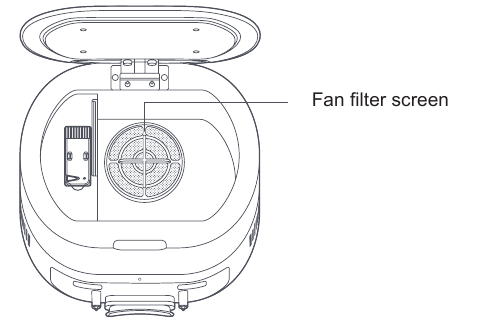

Het filter van de ventilator reinigen

Het filter van de ventilator bevindt zich onder de stofzak. Als er stofophoping is, veeg het dan voorzichtig af met een schone, zachte, droge doek. Het wordt aanbevolen om ze één keer per maand schoon te maken.

De hoofdborstel reinigen

De hoofdborstel is een verbruiksartikel en moet minstens één keer per week worden schoongemaakt. Het wordt aanbevolen om de hoofdborstel elke 6-12 maanden te vervangen om het reinigingseffect te garanderen.

Draai de robotstofzuiger om, druk op de snap op de afdekking van de hoofdborstel en verwijder de afdekking van de hoofdborstel en de hoofdborstel.
Snijd het haar dat op de hoofdborstel is gewikkeld af met het schoonmaakmes.
Plaats de hoofdborstel en de afdekking van de hoofdborstel terug. Druk op de snap en maak deze vast.

gevaar Let op: Vermijd stoten bij het omdraaien van de robot om schade aan de lidar te voorkomen.

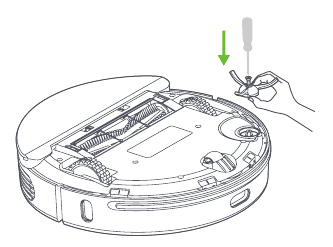

De zijborstel reinigen/vervangen

De zijborstel is een verbruiksartikel. Het wordt aanbevolen om deze elke 3-6 maanden te vervangen om het reinigingseffect te garanderen. Verwijder of installeer de zijborstel met een schroevendraaier.

Verwijderen

Installeren

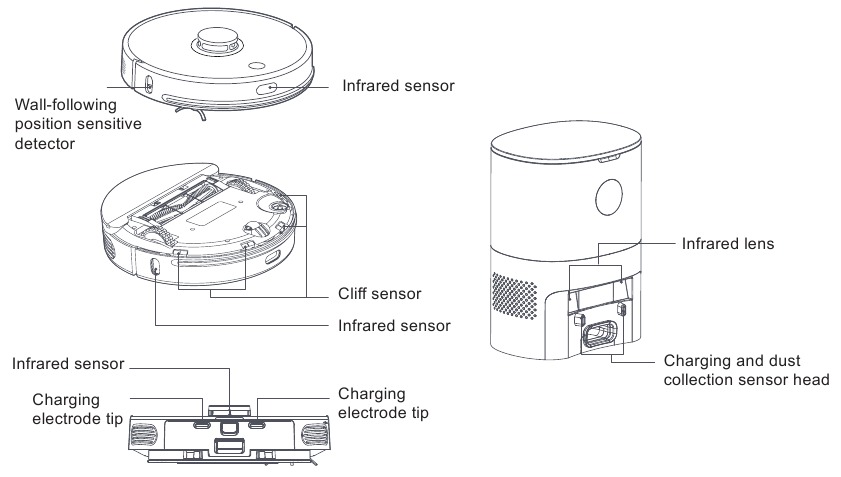

De sensor reinigen

Het wordt aanbevolen om elke week een schone, zachte, droge doek te gebruiken om elke sensor voorzichtig af te vegen om het normale gebruik van de machine te garanderen.

Sensor van de robotstofzuiger	Sensor van het oplaadstation
Klifsensor ×4 Infraroodsensor ×3 Oplaadelektrode punt ×2 Wandvolgende TOF gevoelige detector x1	Infraroodlens ×2 Oplaad- en stofopvangsensor ×2

Batterijonderhoud

De robotstofzuiger heeft een ingebouwde, hoogwaardige oplaadbare lithium-ion batterij. Om de batterijprestaties te behouden, moet u de batterij elke dag opgeladen houden.
Als de machine lange tijd niet wordt gebruikt, schakel hem dan uit en berg hem correct op. Laad hem minstens om de 3 maanden op om batterijschade door overmatige ontlading te voorkomen.

Het twee-in-één waterreservoir reinigen

Houd de ontgrendelknop van het twee-in-één waterreservoir ingedrukt en trek het tegelijkertijd naar buiten.
Open de stofbak door op de snap van de stofbak te drukken.

Verwijder de filterzeefclip.
Haal de filterzeef eruit.
Verwijder het vuil op de filterzeef en zeefclip met een reinigingsborstel.
Zet de kraan aan om de stofbak schoon te maken.

Tips: De filterzeef is een verbruiksartikel. Het wordt aanbevolen om deze elke 3-6 weken te vervangen. U kunt een aankoop doen via het officiële kanaal.

Open de waterreservoirafdekking en spuit een geschikte hoeveelheid water in.

Tips: Het wordt aangeraden om zuiver water te gebruiken zonder reinigingsmiddel.

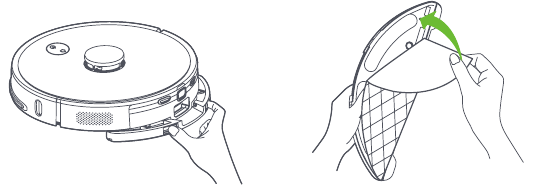

Verwijder de waterreservoirfittingen van de machine volgens de afbeelding en draai deze om, verwijder de dweil of vervang deze.

gevaar Tips:

Als de dweil te vuil is, heeft dit invloed op het dweilen, maak hem dan tijdig schoon.
Zorg ervoor dat u de dweil verwijdert om schoon te maken en schroef hem droog voor installatie. Het is verboden om schoon te maken op het twee-in-één waterreservoir.
De dweil is een verbruiksartikel en het wordt aanbevolen om deze elke 3-6 weken te vervangen.

SPECIFICATIE

Robotstofzuiger
Productnaam	Intelligente reinigingsrobotstofzuiger
Productmodel	L6 Pro
Productafmetingen	349 x 100 x 353 mm
Input van robotstofzuiger	24V 1.2A
Nominaal vermogen van robotstofzuiger	50W
Bedrijfsspanning van robotstofzuiger	14.4V
Batterijtype	Lithium-ionbatterijpakket
Batterijcapaciteit	5200mAh
Draadloze verbinding	Wi-Fi IEEE 802.11b/g/n 2.4GHz
Oplaadstation voor stofopvang
Output van oplaadpaal voor stofopvang	24V 1.2A
Nominaal vermogen van oplaadpaal voor stofopvang	950W
Productafmetingen	253 x 210 x 350 mm

PROBLEEMOPLOSSING

Wanneer de machine abnormaal werkt, knippert de stroomindicator oranje en geeft de machine een spraakprompt wanneer er storingen optreden. Raadpleeg de onderstaande tabel voor een oplossing.

Spraakprompt/storingsverschijnselen	Mogelijke oorzaken	Oplossing
Controleer of de radar vastzit	De radar is geblokkeerd of vastgelopen	Verwijder het obstakel of verplaats de machine naar een open plek en start deze opnieuw op
Controleer de anti-botsrail	De botsingssensor is vastgelopen	Ruim de vreemde voorwerpen rond de anti-botsrail op of verplaats de machine
Veeg de klifsensor schoon en ga uit de buurt van het gevaarlijke gebied om opnieuw te starten	De klifsensor wordt geactiveerd nadat de machine is opgestart	Veeg de klifsensor schoon en verplaats de machine naar een vlakke en open plek om te starten
Controleer de hoofdborstel	De hoofdborstel is vastgelopen	Reinig de hoofdborstel of verplaats de machine
Controleer de zijborstel	De zijborstel is vastgelopen	Reinig de zijborstel of verplaats de machine
Controleer het hoofdrat	Het hoofdrat is vastgelopen	Reinig het hoofdrat of verplaats de machine
De twee-in-een watertank is eruit gehaald	De twee-in-een watertank is eruit gehaald	Plaats de twee-in-een watertank en het filterscherm terug en controleer of het filterscherm en de twee-in-een watertank op hun plaats zijn geïnstalleerd
Batterij bijna leeg, opladen starten	Batterij bijna leeg tijdens het reinigen	Batterij is bijna leeg. Laad de robot op voordat u hem gebruikt
De ventilator is abnormaal	De ventilator is abnormaal	Probeer de machine uit en weer aan te zetten
Veeg de positiegevoelige detector voor het volgen van de muur aan de rechterkant schoon	De positiegevoelige detector voor het volgen van de muur is abnormaal	Veeg de positiegevoelige detector voor het volgen van de muur schoon
Het radardeksel is ingedrukt	Het radardeksel is vastgelopen	De radar is ingedrukt of vastgelopen. Verplaats deze naar een andere positie om te starten
De batterij is beschadigd of niet geïnstalleerd	De batterij vertoont afwijkingen tijdens het opladen	De batterijtemperatuur is te hoog of te laag. Wacht tot de batterijtemperatuur weer normaal is voordat u hem gebruikt
De machine kan niet worden opgestart	Laag batterijniveau of abnormale omgevingstemperatuur	Het batterijniveau is laag. Laad hem op voor gebruik. De omgevingstemperatuur is te laag (onder 0 of te hoog (boven 50°C). Gebruik het product in een omgeving van 0°C ~ 40°C
Kan niet worden opgeladen	De oplaadpaal voor stofopvang is niet bekrachtigd Het oplaadelektrodeuiteinde is vuil Het oplaadelektrodeuiteinde heeft slecht contact	Controleer of het netsnoer van de oplaadpaal voor stofopvang is aangesloten op de voeding Reinig regelmatig het oplaadelektrodeuiteinde van de machine en de stofopvang- en oplaadsensorkop van de oplaadpaal voor stofopvang Elimineer het slechte contact veroorzaakt door de zijborstel of andere vreemde voorwerpen en probeer de machine handmatig opnieuw te positioneren
Opladen mislukt, oplaadpaal voor stofopvang niet gevonden	De oplaadpaal voor stofopvang is geblokkeerd of te ver weg De oplaadpaal voor stofopvang is niet aangesloten op de voeding Er zitten vreemde voorwerpen aan de onderkant van de steun van de dweil of de dweil is opgerold	Plaats de oplaadpaal voor stofopvang in de open ruimte en plaats de machine in de buurt van de oplaadpaal voor stofopvang om het opnieuw te proberen Sluit de oplaadpaal voor stofopvang aan op de voeding Ruim de onderkant van de steun van de dweil op en maak de dweil netjes
Abnormaal gedrag	Programma-uitzondering	Uitschakelen en opnieuw opstarten
Er zijn abnormale geluiden tijdens het reinigen	Vreemd voorwerp op de hoofdborstel/zijborstel of het hoofdrat	Schakel de machine uit om op te ruimen
Regelmatige reiniging werkt niet	Batterij bijna leeg	Regelmatige reiniging kan alleen worden gestart als het resterende batterijniveau hoger is dan 30%. Houd de machine elke dag opgeladen
Kan geen verbinding maken met APP	Abnormaal Wi-Fi-netwerk, verkeerd Wi-Fi-wachtwoord of abnormale APP	Zorg ervoor dat de machine zich in een goed Wi-Fi-signaalgebied bevindt Voer het Wi-Fi-wachtwoord opnieuw in of reset de Wi-Fi-download en verbind de nieuwste versie van APP
De vloerdweilmodule voert geen of weinig water af	Niet genoeg water in de watertank, te vuile dweil of de steun van de dweil niet goed geïnstalleerd	Controleer of er water in de watertank zit Dean de dweil En installeer de dweil correct volgens de instructies
De vloerdweilmodule voert te veel water af	Het deksel van de watertank zit niet op zijn plaats en de waterafvoer is ingesteld op het maximum	Controleer of het deksel van de watertank op zijn plaats is geïnstalleerd en pas de juiste hoeveelheid water aan in de APP
De stofopvangprestaties nemen af	Er hoopt zich stof op in de stofzak, waardoor de luchtstroom in het zuigmondstuk afneemt	Vervang de stofzak
Kan na reiniging of verplaatsing met vaste punten niet terugkeren naar de oplaadpaal voor stofopvang	De robot maakt een nieuwe kaart of de afstand is te groot	Na reiniging of verplaatsing met vaste punten over een lange afstand genereert de robot een nieuwe kaart. Als de oplaadpaal voor stofopvang ver weg staat, kan de robot mogelijk niet automatisch opladen. Plaats de machine handmatig terug op de oplaadpaal voor stofopvang om op te laden

In geval van een abnormale werking van de oplaadpaal voor stofopvang, geeft APP een bericht op de telefoon.

Spraakprompt/storingsverschijnselen	Mogelijke oorzaken	Oplossing
Stofopvang mislukt	De stofzak ontbreekt of is niet goed geïnstalleerd De ventilator start de oververhittingsbeveiliging of heeft storingen	Installeer de stofzak correct en probeer 30 minuten later opnieuw stof te verzamelen, als het niet kan worden opgelost, neem dan contact op met de klantenservice na verkoop
De stofzak is vol of geblokkeerd	De stofzak is vol of geblokkeerd	Vervang de stofzak en reinig de oplaadpaal voor stofopvang (zuiginlaat, stofdoorgang, ventilatorfilterscherm, enz.) op tijd

Contactgegevens
laresar
Als u vragen heeft, kunt u een e-mail sturen naar support09@laresar.us

BELANGRIJKE VEILIGHEIDSWAARSCHUWING

LET OP: Lees voor gebruik van deze machine alle instructies in de handleiding en de waarschuwingsmarkeringen op de machine zorgvuldig door.
Deze gebruikershandleiding bevat informatie voor de volgende regelgevingsmodellen: Laresar L6 Pro Robotstofzuiger en Laresar LS-03 Stofopvangende laadbasis.

Gebruiksbereik

Dit apparaat is alleen bedoeld voor gebruik binnenshuis. Niet buitenshuis of op natte oppervlakken gebruiken. Er moet een fysieke barrière worden gebruikt om toegang tot het balkon te voorkomen en een veilige werking te garanderen.
Gebruik dit apparaat niet op een onafgewerkte, niet-verzegelde, in de was gezette of ruwe vloer. Dit kan leiden tot schade aan de vloer en dit apparaat. Alleen gebruiken op harde vloeren of laagpolig tapijt.
Dit apparaat is ontworpen om te worden gebruikt op vloeren zonder krassen te maken. We raden nog steeds aan om dit apparaat op een klein oppervlak van de te reinigen ruimte te testen om er zeker van te zijn dat er geen krassen worden gemaakt voordat de hele ruimte wordt gereinigd.
Gebruik dit apparaat niet om gemorste bleekmiddel, verf, chemicaliën of iets nats op te zuigen.
Gebruik dit apparaat niet om iets op te zuigen dat brandt of rookt.
Giet geen vloeistoffen in het apparaat en dompel het niet onder in water.

Over het gebruik van het apparaat

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van dit apparaat en de bijbehorende gevaren begrijpen.
Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met dit apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht van een volwassene.
Dit apparaat is geen speelgoed. Ga niet op dit apparaat zitten of staan. Kleine kinderen en huisdieren moeten onder toezicht staan wanneer dit apparaat in gebruik is.
Ruim voor gebruik van dit apparaat voorwerpen zoals kleding en los papier op. Til koorden voor jaloezieën of gordijnen op en verplaats stroomkabels en breekbare voorwerpen uit de weg. Als dit apparaat over een stroomkabel rijdt en deze meesleept, kan een voorwerp van een tafel of plank worden getrokken.

Over het gebruik van de laadbasis

Kinderen en huisdieren moeten onder toezicht staan wanneer de laadbasis in gebruik is.
Ga niet op deze laadbasis zitten of staan.
Niet gebruiken zonder stofzak en/of filters op hun plaats.
Steek geen voorwerpen in openingen. Niet gebruiken met een geblokkeerde opening, houd vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen. Plaats geen vreemde voorwerpen binnenin en zorg ervoor dat het vrij is van vuil.
Risico op elektrische schokken, gebruik deze laadbasis alleen op een droge plaats.
Raak de stekker of het apparaat niet aan met natte handen.

Opmerkingen over het opladen

Dit apparaat mag alleen worden gebruikt met de meegeleverde voedingseenheid (LS-03).
De batterij moet uit dit apparaat worden verwijderd voordat dit apparaat wordt weggegooid.
Dit product wordt geleverd met een door de regio goedgekeurd netsnoer en is ontworpen om alleen op een standaard stopcontact voor huishoudelijk gebruik te worden aangesloten.
Product mag niet worden gebruikt met enig type stroomomvormer. Gebruik van stroomomvormers maakt de garantie onmiddellijk ongeldig.
Als u in een gebied woont dat gevoelig is voor elektrische stormen, wordt aanbevolen om extra overspanningsbeveiliging te gebruiken.
De externe flexibele kabel of het snoer van de voedingseenheid kan niet worden vervangen, als het snoer beschadigd is, moet de voedingseenheid worden weggegooid.
Als het lange tijd niet wordt gebruikt, laad het apparaat dan volledig op, schakel het uit en plaats het op een koele en droge plaats. Laad het apparaat minstens één keer per 3 maanden op om batterijschade door overmatige ontlading te voorkomen.

Over opslag en onderhoud

Bewaar en gebruik dit apparaat alleen in omgevingen met kamertemperatuur.
Plaats de laadbasis niet in de buurt van warmtebronnen (zoals een radiator).
Om het risico op elektrische schokken te verminderen, koppelt u uw vuilafvoer los voordat u het product reinigt of onderhoudt.
Alleen reinigen met een doek die is bevochtigd met water.
Plaats niets bovenop dit apparaat.
Stel de elektronica van dit apparaat, de batterij of de geïntegreerde laadbasis niet bloot aan of demonteer deze niet. Er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden. Laat het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Als u het product moet vervoeren, zorg er dan voor dat het apparaat is uitgeschakeld en het wordt aanbevolen om de originele verpakking te gebruiken.

BEWAAR DEZE INSTRUCTIES
