Laresar Evol 3 handleiding

Inhoud

1 Paklijst
2 Basisspecificaties
3 Productintroductie
4 Voorbereiding
5 Gebruiksinstructies
6 Routineonderhoud
7 Veelvoorkomende problemen
8 Probleemoplossing
9 VEILIGHEIDSINSTRUCTIES
- 9.1 Gebruiksbeperkingen
- 9.2 Batterij en opladen
10 Download handleiding
11 In andere talen

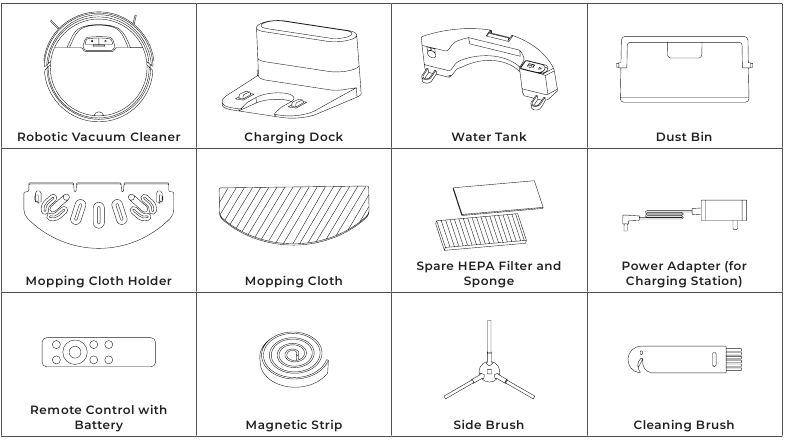

Paklijst

Basisspecificaties

Robot	Specificatie
Productmodel	Evol 3
Afmetingen	320 x 320 x 76 mm
Batterij	3200 mAh
Nominale spanning	14,4V
Nominaal vermogen	42W
Oplaadtijd	300 minuten
Inhoud stofreservoir	450ml
Inhoud waterreservoir	250ml
Oplaadstation	Specificatie
Afmetingen	158 x147 x84 mm
Nominale input	19V 0,6A
Nominale output	19V 0,6A

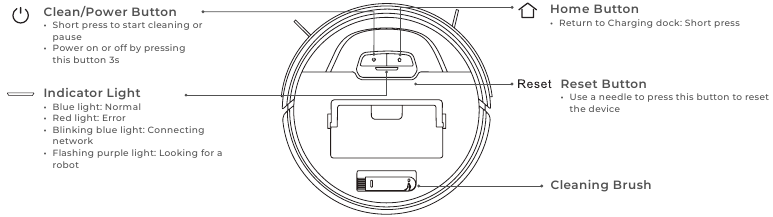

Productintroductie

Afstandsbediening

Opmerking: Ingesteld op hoog, robot zegt 3 "Di". Midden, robot zegt 2 "Di". Laag, robot zegt 1 "Di".

Sensor en de structuur ervan

Bovenklep
Knop
Bumper
Infrarood anti-botsingssensor
Infrarood licht ontvangende sensor

Valdetectiesensor
Oplaadcontact
Universeel wiel
Zijborstel
Batterijklep
Aandrijfwiel
Rolborstel
Installatiegat voor dweildoekhouder

Elektrisch bediend waterreservoir en dweilmateriaal

Waterinlaat
Waterreservoirknop
Dweildoekhouder
Dweildoek

Oplaadstation

Stroomindicator
Signaal verzendend gebied
Stroominterface
Oplaadpinnen

Voorbereiding

Voorzorgsmaatregelen

Voordat u de stofzuiger start, ruimt u draden en diverse spullen op die op de grond verspreid liggen, en verwijdert u items die gemakkelijk kunnen vallen, breekbaar, waardevol en potentieel gevaarlijk zijn. Vermijd dat de robot verstrikt raakt, vastloopt, wordt meegesleurd of omver wordt geduwd; anders kan er persoonlijk letsel of schade aan eigendommen ontstaan.
Gebruik de robot niet om vloeistoffen op te zuigen, anders kan dit de ventilator beschadigen en de prestaties van de robot beïnvloeden.
Wanneer het apparaat in een hangende omgeving wordt gebruikt, moet het worden beschermd door rails om te voorkomen dat het per ongeluk valt of dat andere voorwerpen van een hoogte vallen.

Verwijder het beschermingsmateriaal van beide zijden van de robot

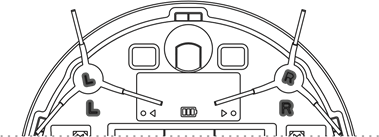

Installeer zijborstels
- Plaats de linkerborstel (L) en de rechterborstel (R) tegenover de letters L en R aan de onderkant; beweeg omlaag voor "klik" om de installatie te voltooien.

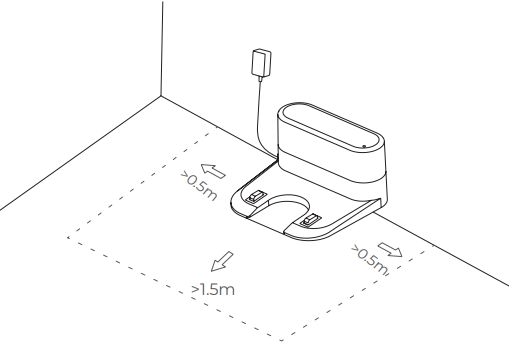

Haal de oplaadbasis voor stofopvang eruit en plaats deze op een vlakke vloer tegen de muur en ruim de overbodige draden op.
Zorg ervoor dat er meer dan 0,5 m ruimte is van links en rechts naar de oplaadbasis en 1,5 m voor de oplaadbasis.

Opmerking:
- Zorg voor een ruimte van meer dan 0,5 m van links en rechts van het oplaadstation en 1,5 m voor het oplaadstation.
- Het netsnoer loodrecht op de grond kan door de robot worden meegesleurd, waardoor de stroom van het station wordt uitgeschakeld.
- De oplaadindicator blijft branden wanneer er stroom wordt toegevoerd.
Verplaats de oplaadbasis niet naar believen en vermijd direct zonlicht op de oplaadbasis.

Opmerking:
- Zonlicht kan de signalen van terugkeer om op te laden verstoren, waardoor de robot niet terugkeert naar het oplaadstation.
Inschakelen en opladen
- Houd de knop ingedrukt om de machine in te schakelen. Wanneer de indicator brandt, plaats de robot tegen het oplaadstation om op te laden. De stem van "start opladen" geeft aan dat het opladen is gelukt.

  Opmerking:
- De machine kan niet worden ingeschakeld als de batterij bijna leeg is. Plaats de robot op het station om automatisch in te schakelen.

Gebruiksinstructies

De machine in- en uitschakelen

Tik en houd de knop 3 seconden ingedrukt om de machine in te schakelen. Vervolgens brandt de stroomindicator en gaat de stofzuiger in de stand-bystand. Tik en houd de knop 3 seconden ingedrukt om de machine uit te schakelen.
Opmerking: De robot kan in de oplaadstatus niet worden uitgeschakeld.

Reinigen/Pauze

Zodra de machine is ingeschakeld, tikt u op de knop op de robot of gebruik de controller of de slimme app om het reinigen te starten.

Opmerking:

De machine kan geen vloeistoffen reinigen.
Als het vermogen lager is dan 15%, kan de machine niet werken. Laad de machine daarom op voordat u gaat reinigen.
Als het vermogen tijdens het reinigen lager is dan 15%, keert de machine automatisch terug naar het station om op te laden.
Ruim voor het reinigen alle soorten draden op de grond op (inclusief het netsnoer van het station). Anders kan de machine de draden tijdens het reinigen meeslepen, wat stroomstoringen van andere elektrische apparaten of schade aan items of draden kan veroorzaken.

Opladen

Automatische modus: Na het reinigen keert de robot automatisch terug naar het station om op te laden.

Handmatige modus: In de pauzestand drukt u op de knop om de modus "terugkeren om op te laden" te activeren of gebruik de controller of de slimme app om op te laden.

Virtuele muur

De magneetstrip kan worden ingesteld om verboden zones (zoals wasruimtes en keukens) te scheiden.

Opmerking: Bevestig de magneetstrip aan de grond om afbladderen te voorkomen; anders wordt het resultaat van de visuele muur beïnvloed.

Automatische reiniging

Na het inschakelen plant de machine zijn reinigingsroute op een zigzagmanier en voltooit het op een ordelijke en efficiënte manier het reinigen van de hele kamer. Zodra het reinigen is voltooid, keert de machine automatisch terug naar het station om op te laden (standaard reinigingsmodus).

Puntreiniging

Gebruik de knop op de controller zodat de machine zichzelf als middelpunt neemt om een ronde zone met een diameter van 1,2 m te vegen. Na het reinigen keert de robot automatisch terug naar het startpunt en stopt met werken. (De richtingstoets op de slimme APP kan ook worden gebruikt om de machine handmatig naar de reinigingspositie te sturen.)

DND-modus

Geen spraakprompt in de DND-modus. Gebruik de slimme APP om de DND-modus in of uit te schakelen.

Geplande reiniging

Gebruik de slimme APP om de tijd voor het reinigen in te stellen. De robot start automatisch met reinigen op het geplande tijdstip. Na het reinigen keert hij terug naar het station om op te laden (7x24 uur planning ondersteund).

Puntreiniging

Randreiniging

Voor reiniging binnenshuis veegt de machine normaal gesproken langs een vast object (zoals muren). Zodra het reinigen langs alle zijden is voltooid, keert hij terug naar het oplaadstation.
Druk op de knop van op de controller of gebruik de slimme APP om snel de zijreinigingsfunctie in te schakelen.

Zuigkrachtregeling

Gebruik de slimme APP om de sterke, normale en stille modus te selecteren (standaard normaal).
Gebruik de slimme APP om de hoge, gemiddelde en lage modus te selecteren (standaard gemiddeld).

Routineonderhoud

Rollerborstel

(Aanbevolen reinigingsfrequentie: wekelijks)

Draai de machine om, druk op de gesp op de afdekking van de rollerborstel en verwijder de afdekking van de rollerborstel.
Verwijder de rollerborstel.
Gebruik de reinigingsborstel die bij de machine wordt geleverd om het stof in de hoofdborstel en de rollerborstelholte te verwijderen, en reinig vervolgens de objecten die in de rollerborstel verstrikt zijn geraakt.

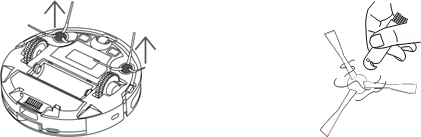

Zijborstel

(Aanbevolen reinigingsfrequentie: wekelijks)

Draai de machine om en trek de zijborstels er verticaal uit
Verwijder het verwarde haar en vuil en installeer de zijborstels opnieuw.
Lijn de linkerzijborstel (L) en de rechterzijborstel (R) uit met de letters L en R op de onderkant en druk op de zijborstels om ze opnieuw te installeren.

Opmerking: het wordt aanbevolen om de zijborstels elke 3 maanden te vervangen om het reinigingseffect te garanderen.

Stofbak en filter

(Aanbevolen reinigingsfrequentie: na elke reiniging)

Verwijder de machineafdekking, til de handgreep van de stofbak op en haal de stofbak eruit.
Druk op de schakelaar van de stofbak, open de stofbak en leeg deze.

De stofbak reinigen

Nadat de machine lange tijd is gebruikt, verwijdert u het filtergaas en het HEPA-filter.
Houd het verwijderde voorfilter en de stofbak onder de kraan om te wassen (het HEPA-filter kan niet met water worden gewassen).
Verwijder de waterdruppels en droog het filter en de stofbak grondig voor gebruik. Druk op de schakelaar van de stofbak, open de stofbak en leeg deze.

Opmerking:

Gebruik schoon water om te wassen en voeg geen wasmiddel toe.
Gebruik geen borstel of vingers om het filter te reinigen.
Droog de filters minimaal 24 uur grondig.
Het wordt aanbevolen om elke 3 maanden een set filters te vervangen.

De infrarood-anti-botsingssensor reinigen

(Aanbevolen reinigingsfrequentie: maandelijks)

De klifsensor reinigen

(Aanbevolen reinigingsfrequentie: maandelijks)

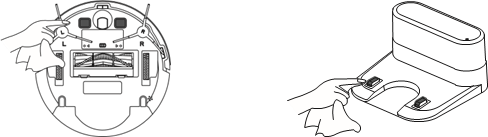

Het oplaadcontact reinigen

(aanbevolen reiniging)

De firmware upgraden

Start de smartphone-app en ga naar de firmware-upgrade pagina. Nadat de nieuwe firmware is gedetecteerd, volgt u de instructies om de firmware te upgraden. Om de firmware te upgraden, moet het vermogen gelijk zijn aan of groter zijn dan 50%. Het wordt aanbevolen om de machine tijdens de upgrade op het basisstation te plaatsen.

De signaaloverdrachtszone reinigen

(Aanbevolen reinigingsfrequentie: maandelijks)

Batterij

De machine is uitgerust met een oplaadbaar lithiumbatterijpakket met hoge prestaties. Om de batterijprestaties te behouden, houdt u de machine tijdens dagelijks gebruik in de oplaadstatus.
Als u de machine lange tijd niet gebruikt, schakelt u deze uit en bewaart u deze op de juiste manier. Laad de machine minimaal één keer per 3 maanden op om schade aan de batterij door overmatige ontlading te voorkomen.

Veelvoorkomende problemen

Probleem	Oplossing
De machine kan niet worden ingeschakeld	Het batterijvermogen is onvoldoende. Plaats de machine op het basisstation en lijn deze uit met de oplaadelektrode. De machine wordt automatisch ingeschakeld. De omgevingstemperatuur is lager dan 0°C of hoger dan 40°C. Gebruik de machine wanneer de omgevingstemperatuur 0°C tot 40°C is.
De machine kan niet worden opgeladen	Verwijder de machine van het basisstation en controleer of de indicator van het basisstation brandt. Zorg ervoor dat beide uiteinden van de voedingsadapter goed zijn aangesloten. Het basisstation maakt geen goed contact met de machine. Reinig de schrapnel van het basisstation en het oplaadcontact op de machine of duw de zijborstel naar één kant.
Kan niet terugkeren naar het basisstation	De machine is te ver verwijderd van het basisstation. Probeer de machine in de buurt van het basisstation te plaatsen.
Afwijkend gedrag	Schakel de machine uit en weer in.
Er is abnormaal geluid tijdens het reinigen	De rollerborstel, zijborstels of wielen kunnen verstrikt raken in vreemde voorwerpen. Maak ze schoon na het stoppen van de machine.
De reinigingsprestaties zijn verminderd of er valt as	Het stof is geblokkeerd. Reinig of vervang het filter. De roller x is vol. Maak de stofbak schoon. De filterborstel is verstrikt in vreemde voorwerpen. Reinig de rollerborstel.
Het Wi-Fi-netwerk kan niet worden verbonden	Het Wi-Fi-signaal is niet goed. Zorg ervoor dat de machine zich op een plaats met goede WiFi-signalen bevindt. De Wi-Fi-verbinding is abnormaal. Reset de Wi-Fi-instellingen, download de app van de nieuwste versie en probeer opnieuw verbinding te maken met het Wi-Fi-netwerk. Het wachtwoord is onjuist. Deze machine ondersteunt alleen de 2,4 GHz-band.
Geplande reiniging kan niet worden uitgevoerd	Het vermogen is onvoldoende. Geplande reiniging wordt alleen gestart als het resterende vermogen 15% of hoger is.
Wordt er stroom verbruikt als de machine altijd op het basisstation blijft staan?	Het stroomverbruik is extreem laag wanneer de machine altijd op het basisstation blijft staan. Dit helpt om de batterij in de beste prestaties te houden.
Is het nodig om de batterij 16 uur op te laden wanneer de machine voor de eerste drie keer wordt gebruikt?	De lithiumbatterij heeft geen geheugeneffect. Het kan direct worden gebruikt nadat het volledig is opgeladen. Het is niet nodig om te wachten.

Probleemoplossing

Probleem	Oplossing
Fout 1: Plaats de stofbak	Reiniging wordt geactiveerd wanneer de stofbak wordt verwijderd. Installeer de stofbak opnieuw.
Fout 2: Zet de stofzuiger op de vloer voordat u begint	U kunt de machine oppakken of de machine hangt in de lucht. Verplaats de machine naar een vlakke ondergrond en start opnieuw.
Fout 3: Zet de machine plat op de grond voordat u begint	De machine is gekanteld. Verplaats de machine naar een vlakke ondergrond voordat u begint.
Fout 4: De voorbumper zit vast	De rand of anti-botsingssensor zit vast. Duw de bumper naar links en rechts om te bevestigen dat deze niet vastzit.
Fout 5: De batterij is bijna leeg, laad op	Plaats de machine op het basisstation om op te laden.
Fout 6: De stofzuiger zit vast	Verplaats de machine naar een open grond voordat u begint.
Fout 7: De zijborstel zit vast	De zijborstel kan vastzitten of verstrikt raken in vreemde voorwerpen. Controleer de zijborstel en verwijder de vreemde voorwerpen.
Fout 8: Wielen zitten vast	De wielen kunnen vastzitten of verstrikt raken in vreemde voorwerpen. Controleer de wielen en verwijder de vreemde voorwerpen.
Fout 9: Hoofdborstel zit vast	De rollerborstel kan vastzitten of verstrikt raken in vreemde voorwerpen. Controleer de rollerborstel en verwijder de vreemde voorwerpen.

Als u vragen heeft, kunt u een e-mail sturen naar support09@laresar.us

VEILIGHEIDSINSTRUCTIES

Gebruiksbeperkingen

Deze machine is uitsluitend bedoeld voor het reinigen van vloeren thuis. Gebruik hem niet buitenshuis (zoals op een open balkon), op niet-grondoppervlakken (zoals een bank) en in commerciële of industriële omgevingen.
Gebruik de machine niet in zwevende omgevingen zonder beschermende hekken, zoals duplexvloeren, open balkons en de bovenkant van meubels.
Gebruik het product niet in een omgeving waar de temperatuur hoger is dan 40 °C of lager dan 0 °C, of waar vloeistoffen en stroperige objecten op de grond liggen.
Hang de grondkabel thuis op voordat u hem gebruikt om te voorkomen dat de kabel wordt meegesleurd wanneer de machine draait.
Ruim de breekbare voorwerpen en diversen (zoals vazen en plastic zakken) op de grond op. Anders kan de machine geblokkeerd raken of kan een lichte botsing schade veroorzaken aan waardevolle spullen thuis.
Houd de machine uit de buurt van mensen (inclusief kinderen) met lichamelijke, geestelijke of zintuiglijke beperkingen.
Laat kinderen de machine niet als speelgoed gebruiken. Houd kinderen en huisdieren uit de buurt van de machine wanneer de machine draait.
Bewaar de reinigingsborstel op een plaats die niet bereikbaar is voor kinderen.
Plaats geen voorwerpen (inclusief kinderen en huisdieren) op de stilstaande of bewegende machine.
Wanneer de machine werkt, houdt u het haar van mensen of huisdieren of vingers uit de buurt van de zuigpoort van de machine.
Gebruik de machine niet om brandende voorwerpen schoon te maken, zoals niet-uitgedrukte sigarettenpeuken.
Gebruik de machine niet om hoogpolige tapijten schoon te maken. Sommige donkere tapijten kunnen mogelijk niet normaal worden schoongemaakt.
Gebruik de machine niet om harde of scherpe voorwerpen op te zuigen, zoals decoratieafval, glas en ijzeren spijkers.
Reinig of onderhoud de machine en het dockingstation wanneer de machine is uitgeschakeld of wanneer de stroomtoevoer is losgekoppeld.
Gebruik geen vochtige doek of vloeistof om enig onderdeel van de machine af te vegen.
Gebruik de dweilfunctie niet op het tapijt of de bovenkant van meubels.
Volg de instructies in deze handleiding bij het gebruik van de machine. De gebruiker is aansprakelijk voor elk verlies en letsel veroorzaakt door onjuist gebruik.

Batterij en opladen

Gebruik geen batterijen, dockingstations of opladers van derden.
Demonteer, repareer of wijzig de batterij of het dockingstation niet zonder toestemming.
Plaats het dockingstation niet in de buurt van warmtebronnen, zoals radiatoren.
Gebruik geen vochtige doek of natte handen om het dockingstation-schroot af te vegen of schoon te maken.
Gooi gebruikte batterijen op de juiste manier weg en stuur ze naar professionele recyclingbedrijven.
Als het netsnoer beschadigd of gebroken is, stop dan onmiddellijk met het gebruik ervan en koop een nieuw netsnoer via officiële kanalen.
Om de machine te vervoeren, moet u ervoor zorgen dat de machine is uitgeschakeld. Het wordt aanbevolen om de originele doos te gebruiken voor de verpakking.
Als u de machine lange tijd niet gebruikt, schakel hem dan uit en bewaar hem op een droge en koele plaats. Laad de machine minstens één keer per 3 maanden op om schade aan de batterij als gevolg van overmatige ontlading te voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Laresar Evol 3 handleiding
