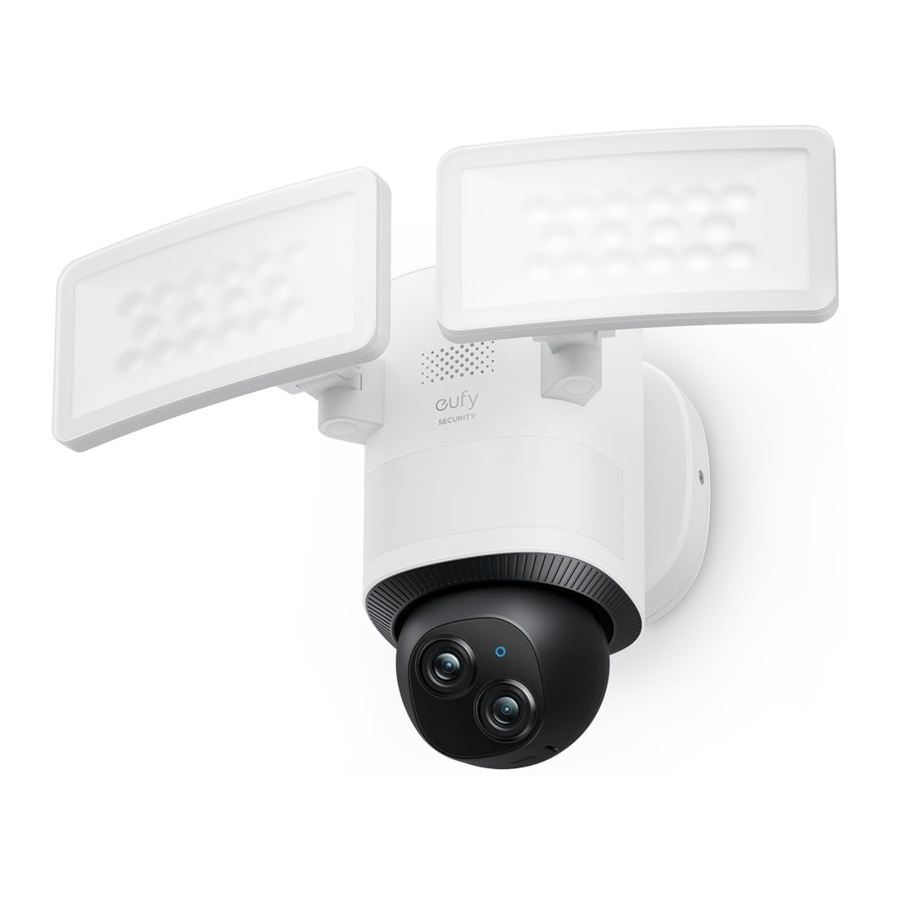

EUFY E340 (T8425) Handleiding

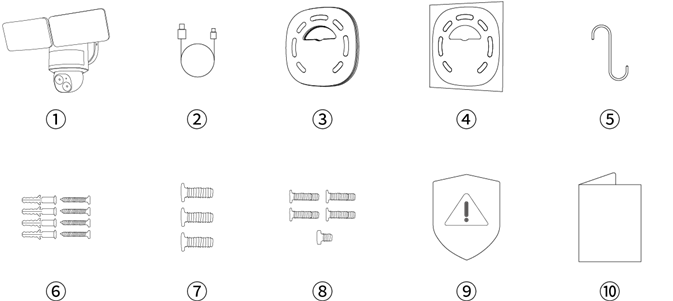

Wat zit er in de doos

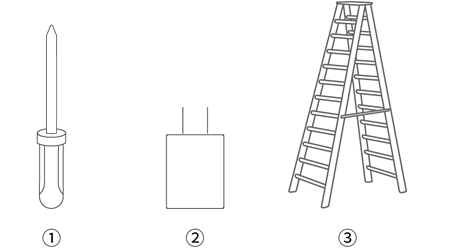

WAT U NODIG HEEFT

(Niet meegeleverd)

IN ÉÉN OOGOPSLAG

*Gebruik ten minste een Class 10 microSD-kaart met een maximum van 128 GB.

HET SYSTEEM INSTELLEN

1. Download en installeer de eufy Security-app en meld u vervolgens aan of maak een account aan.



2. Schakel de schijnwerpercamera in met behulp van de USB-C-oplaadkabel en een stroomadapter (5V/1A, niet meegeleverd).


   1. Om krassen op de schijnwerpercamera te voorkomen, mag u de beschermfolie voorlopig niet verwijderen.
   2. De schijnwerpers gaan alleen branden in de bekabelde stroommodus. De USB-aansluiting wordt gebruikt om de camera veilig in uw huis te installeren.
   3. Zorg ervoor dat u video kunt streamen van uw schijnwerpercamera VÓÓR INSTALLATIE.
3. Tik op + in de app en volg de instructies in de app om de camera toe te voegen.

4. Koppel de stroomadapter los en sluit vervolgens de USB-poortafdekking.


De USB-poortafdekking moet gesloten zijn om te voorkomen dat er water in de schijnwerpercamera komt.

VOORBEREIDING OP DE INSTALLATIE

Controleer de lokale wetgeving voor installatie
Als u zich buiten Noord-Amerika bevindt, moeten installatie en bedrading worden uitgevoerd door een erkende elektricien. Volg altijd de codenormen bij het installeren van bedrade aansluitingen.

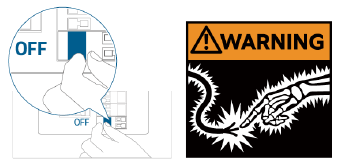

Schakel de stroom uit bij de stroomonderbreker
Risico op elektrische schok

• Schakel de stroom uit bij uw stroomonderbreker of zekeringkast voordat u verdergaat, raadpleeg indien nodig een erkende elektricien.
• Schakel de lichten aan/uit om er zeker van te zijn dat de elektriciteit naar het installatiegebied is uitgeschakeld.
• Controleer of de voeding een 100~240 VAC 50/60 Hz-stroombron is.
• Houd de stroomonderbreker te allen tijde uitgeschakeld tijdens het installatieproces.

OPMERKING: gebruik geen dimmer of timer voor dit product.

UW SCHIJNWERPERCAMERA INSTALLEREN

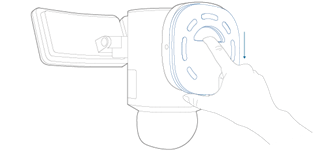

Scheid de montagebeugel
Scheid de montagebeugel van de camera en leg deze opzij voor latere installatie.

Selecteer een locatie
U kunt de schijnwerpercamera verticaal aan een muur monteren of aan een plafond hangen. Met de stroom uitgeschakeld bij de stroomonderbreker, verwijdert u de bestaande schijnwerper als u er een heeft.

Wandmontage Overhangmontage
Voor overhangmontage dient u eerst de montagevoet opnieuw te installeren.

Aanbevolen hoogte
We raden aan om de camera 2,44 m (8 ft) boven de grond te monteren om een bewegingsdetectiebereik tot 12 m (40 ft) te bereiken.

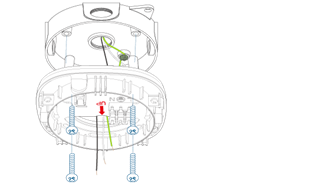

Installeer de montagebeugel

1. Leid de bestaande draden door het gat van de aansluitdoos.
2. Houd de montagebeugel op de aansluitdoos, lijn de schroefgaten uit, verwijder het schuim uit de gaten en bevestig vervolgens de montagebeugel aan de muur of het plafond met de beugelschroeven (Zak C).

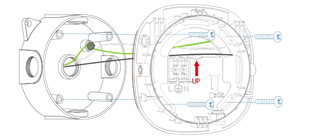

Wandmontage

Overhangmontage

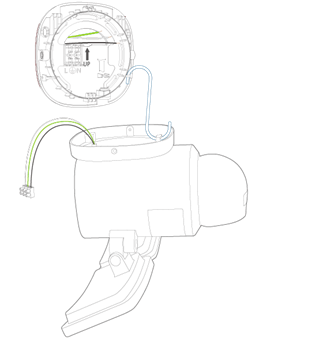

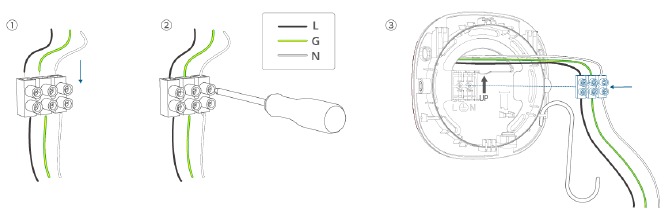

Draden aansluiten

1. Hang uw camera aan de beugel met de meegeleverde haak terwijl u de draden aansluit.

2. Sluit de aardingsdraad (blank koper / groen / groen & geel), de stroomdraad (zwart) en de nuldraad (wit) van de aansluitdoos afzonderlijk aan op de aardingsdraad (groen & geel), de stroomdraad (zwart) en de nuldraad (wit) van de schijnwerpercamera met behulp van draadconnectoren en zet de verbindingen vervolgens vast met een schroevendraaier.
   • Als de bestaande aardingsdraad is aangesloten op de aansluitdoos, of als er geen aardingsdraad is, sluit u de aardingsdraad van de schijnwerpercamera rechtstreeks aan op de aansluitdoos of montageplaat.


1. Kruisverbindingen zijn nooit toegestaan. De draden moeten worden aangesloten met overeenkomende kleuren.
2. Als u problemen ondervindt met de juiste werking van de schijnwerpercamera, raadpleeg dan een erkende technicus.

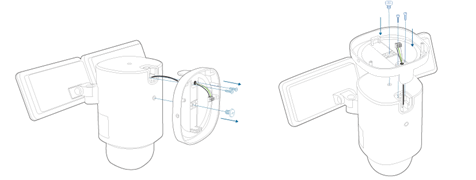

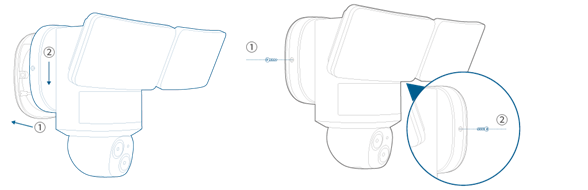

Plaats de camera op de montagebeugel

1. Verwijder de haak, klik de montagevoet op de montagebeugel, lijn de gaten uit en zet deze vast met 2 basisschroeven (Zak B).
2. Verwijder het label en de beschermfolie van de schijnwerper.

Reinig de camera met een lensreinigingsdoekje.

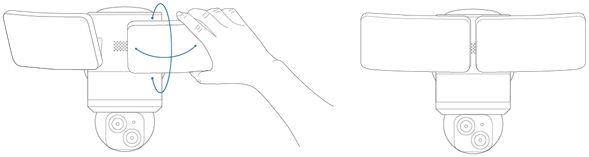

DE VERLICHTINGSHOEK AANPASSEN

Trek handmatig omhoog en omlaag of naar links en rechts om de schijnwerper verticaal of horizontaal aan te passen.

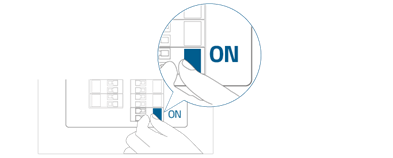

STROOM HERSTELLEN

1. Schakel de hoofdzekering in het huis in.
   Als de schijnwerpercamera niet wordt ingeschakeld, schakelt u de stroomonderbreker uit voordat u de bedrading van de schijnwerpercamera controleert.

2. Nu hebt u toegang tot verschillende functies en kunt u instellingen wijzigen in de eufy Security-app. Raadpleeg de Help-sectie in de eufy Security-app voor probleemoplossing.

LED-LICHTGELEIDER

	Solid Violet (Continu violet)	Systeem wordt geïnitialiseerd
	Solid Blue (Continu blauw)	Werkt normaal of is klaar voor installatie
	Blinking Red (Knipperend rood)	Geen verbinding met internet
	Solid Red (Continu rood)	Opname of de live stream wordt bekeken
	Flashing Blue and Red (Knipperend blauw en rood)	Firmware-upgrade bezig Opmerking: houd de camera aangesloten op een stroombron
