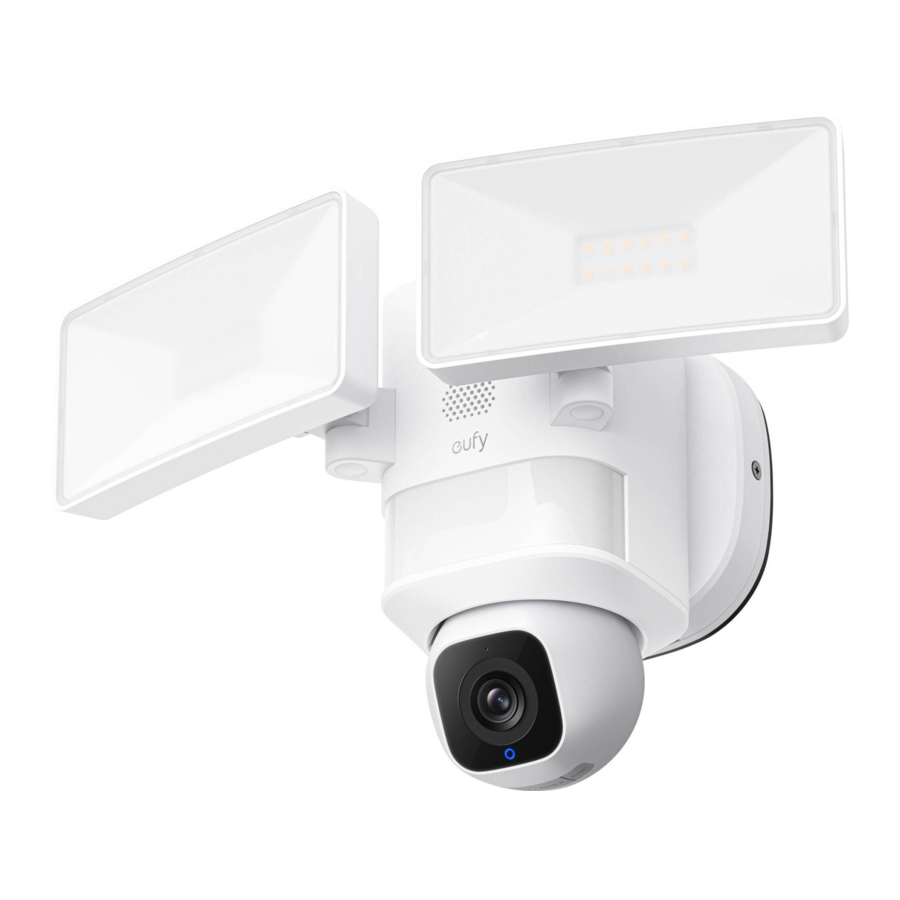

EUFY E30, T8426 Handleiding

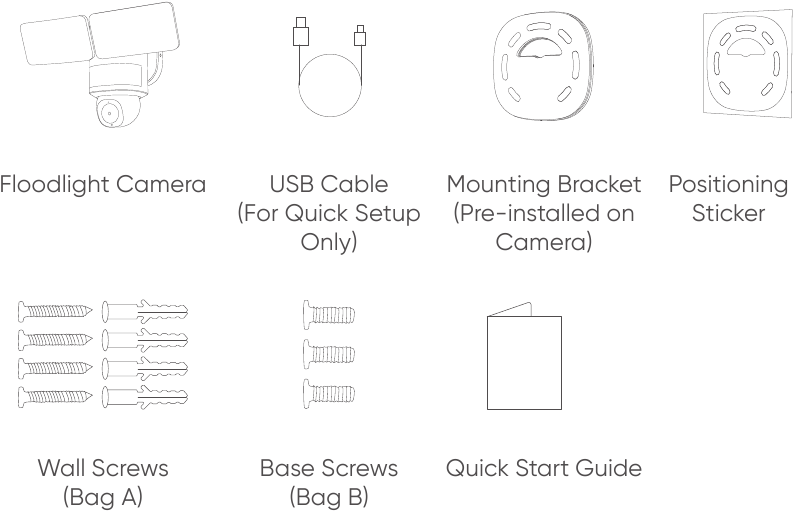

WAT ZIT ER IN DE DOOS

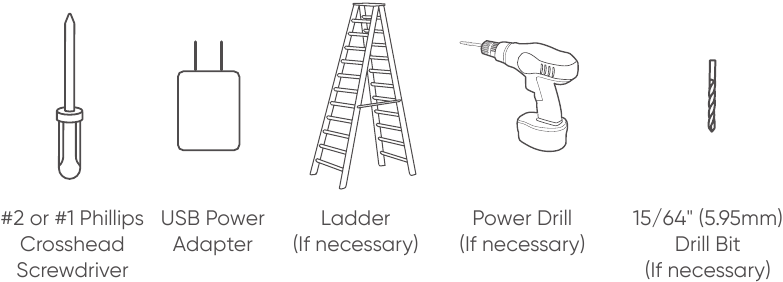

WAT JE NODIG HEBT (Niet meegeleverd)

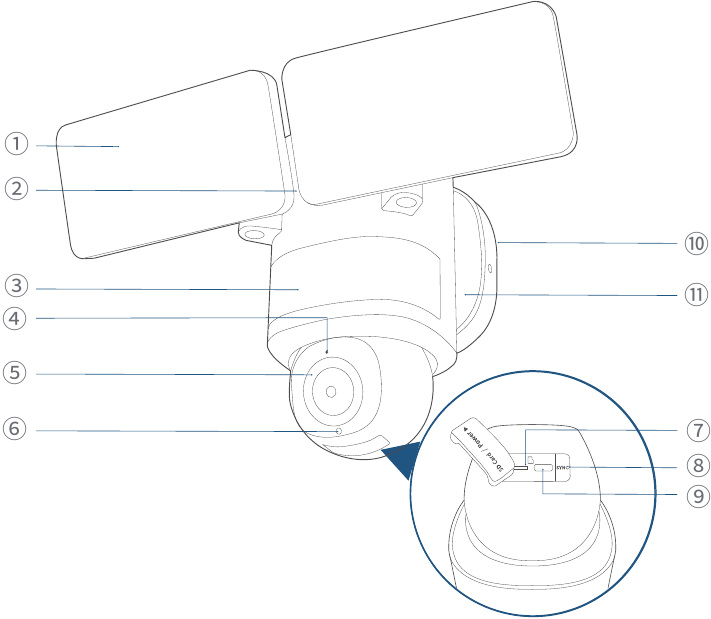

IN EEN OOGOPSLAG

1. Schijnwerper
2. Luidspreker
3. Bewegingssensorcomponent
4. Microfoon
5. Camera
6. Ledindicator
7. MicroSD-kaartsleuf
   • Plaats een microSD-kaart* (niet meegeleverd) om opnamen op te slaan
8. SYNC-knop
9. Stroomingang (voor snelle installatie)
10. Montagebeugel
11. Montagevoet

*Gebruik minimaal een Class 10 microSD-kaart met een maximum van 128 GB.

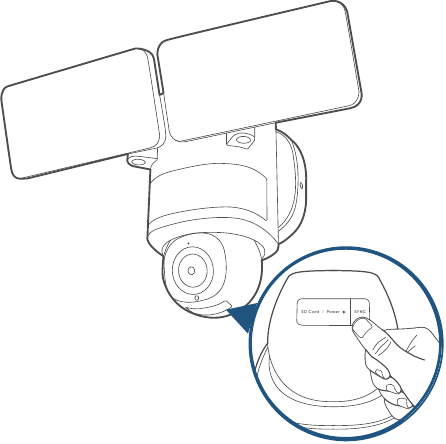

HET SYSTEEM INSTELLEN

1. Download en installeer de eufy Security app en meld u aan of maak een account aan.

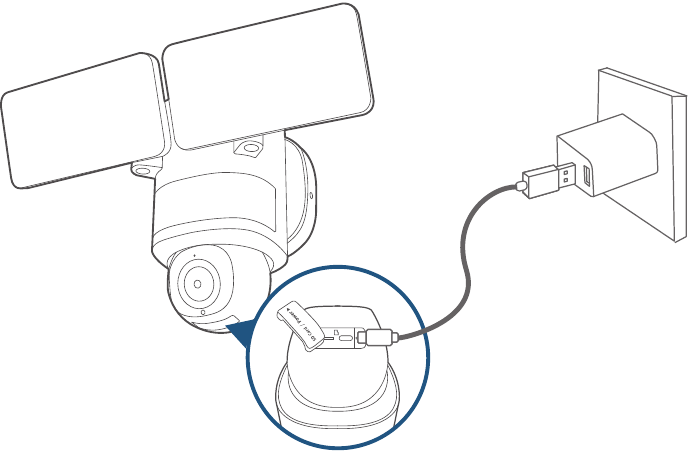

2. Schakel de schijnwerpercamera in met behulp van de USB-C-oplaadkabel en een voedingsadapter (niet meegeleverd).
   .

   • Om krassen op de schijnwerpercamera te voorkomen, dient u de beschermfolie voorlopig niet te verwijderen.
   • De schijnwerpers gaan alleen branden in de bekabelde stroommodus. De USB-voeding wordt gebruikt om de camera veilig in uw huis te installeren.
   • Zorg ervoor dat u video kunt streamen van uw schijnwerpercamera VOORDAT U HEM INSTALLEERT.
3. Tik op + in de app en volg de instructies in de app om de camera toe te voegen.

4. Koppel de voedingsadapter los en sluit vervolgens de USB-poortafdekking.

   De USB-poortafdekking moet gesloten zijn om te voorkomen dat er water in de schijnwerpercamera komt.

VOORBEREIDING VOOR DE INSTALLATIE (BELANGRIJK)

Controleer de lokale wetgeving voor installatie

Als u zich buiten Noord-Amerika bevindt, moeten de installatie en bedrading worden uitgevoerd door een erkende elektricien. Volg altijd de codenormen bij het installeren van bekabelde verbindingen.

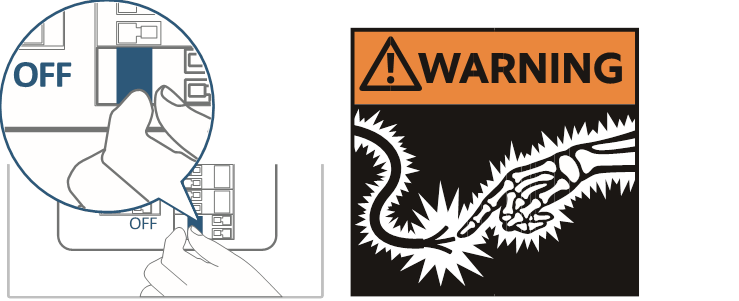

Schakel de stroom uit bij de stroomonderbreker

Risico op elektrische schok

• Schakel de stroom uit bij uw stroomonderbreker of zekeringkast voordat u verdergaat, raadpleeg een erkende elektricien indien nodig.
• Schakel de lichten aan/uit om er zeker van te zijn dat de elektriciteit naar het installatiegebied is uitgeschakeld.
• Controleer of de voeding een 100~240 VAC 50/60 Hz-voedingsbron is.
• Houd de stroomonderbreker uitgeschakeld tijdens het installatieproces.

OPMERKING: Gebruik geen dimmer of timer voor dit product.

UW SCHIJNWERPERCAMERA INSTALLEREN

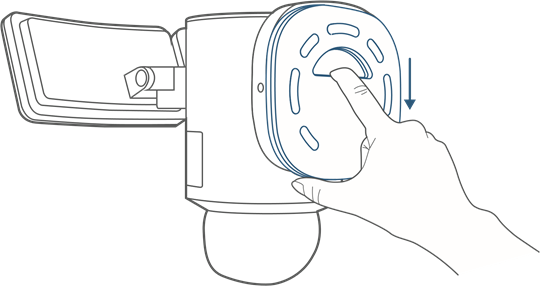

Scheid de montagebeugel

Scheid de montagebeugel van de camera en zet deze opzij voor latere installatie.

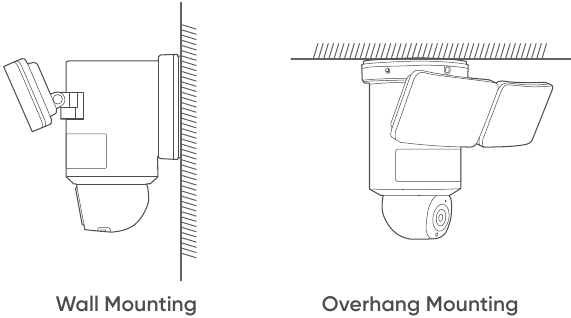

Selecteer een locatie

U kunt de schijnwerpercamera verticaal aan een muur monteren of aan een plafond hangen. Met de stroom uitgeschakeld bij de stroomonderbreker, verwijdert u de bestaande schijnwerper, indien u er een heeft.

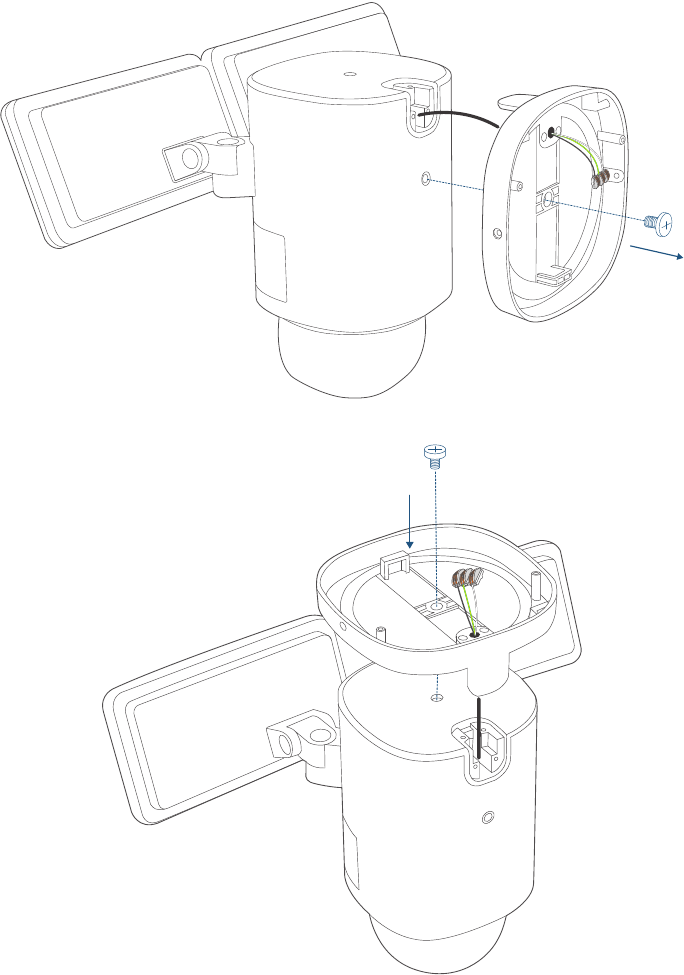

Voor overhangende montage dient u eerst de montagevoet opnieuw te installeren.

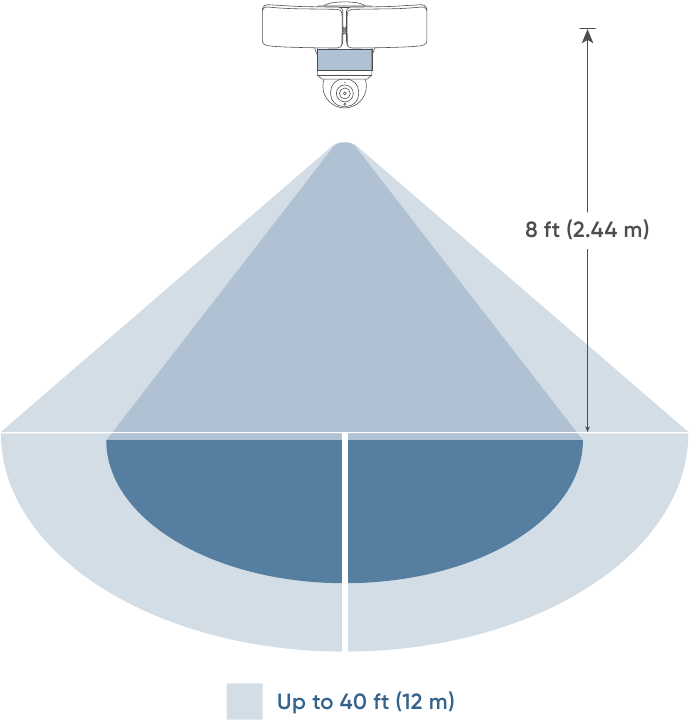

Aanbevolen hoogte

We raden aan de camera 2,44 m (8 ft) boven de grond te monteren om een bewegingsdetectiebereik van maximaal 12 m (40 ft) te bereiken.

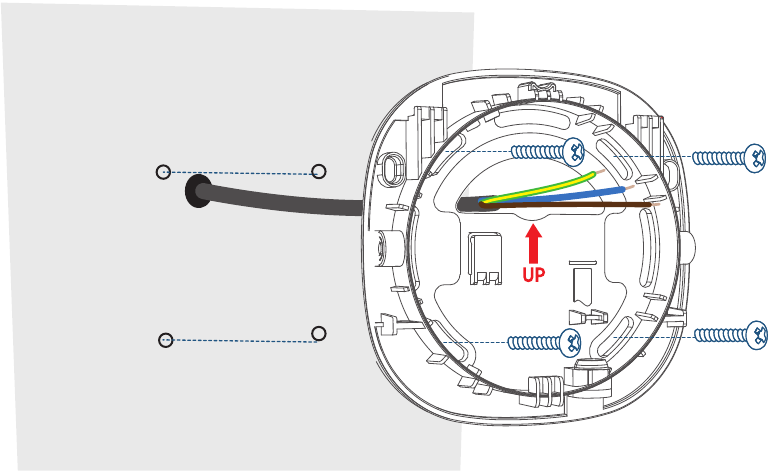

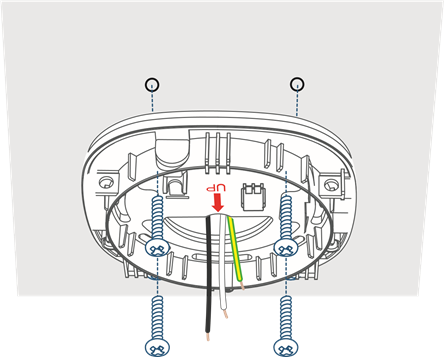

Installeer de montagebeugel

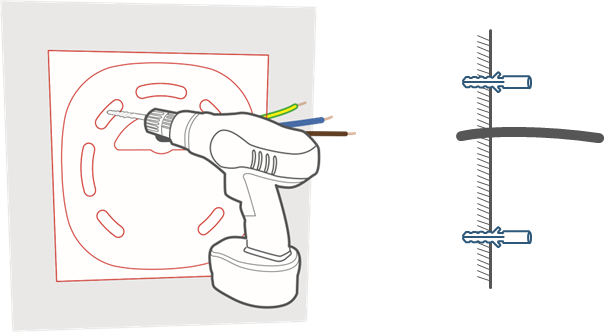

1. Installeer de montagebeugel aan de muur of het plafond met de Muurschroeven en pluggen (zak A).
   • Voor muren die zijn gemaakt van harde materialen, zoals stucwerk, baksteen of beton, boort u gaten met een boor van 5,95 mm (15/64 inch) en plaatst u vervolgens de pluggen in de gaten.


Montage aan de muur

Montage met overhang

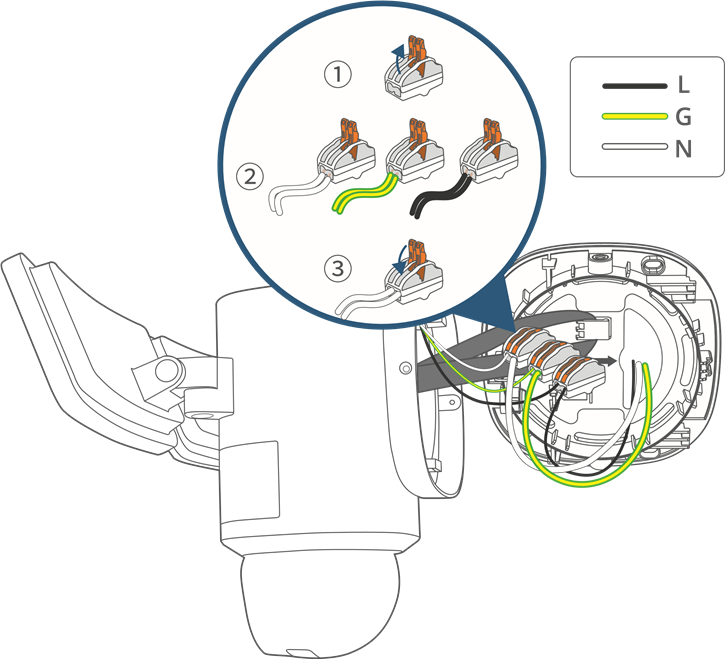

Sluit draden aan

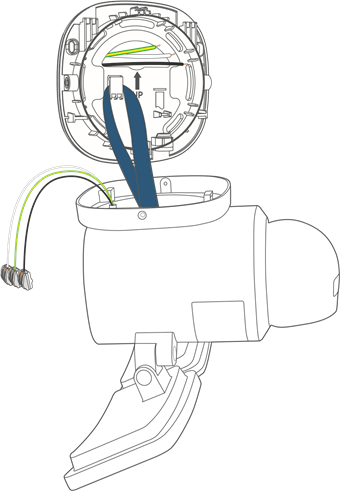

1. Hang uw camera aan de beugel met de ophangriem terwijl u de draden aansluit.

2. Sluit afzonderlijk de aardedraad (blank koper / groen / groen & geel), de stroomdraad (bruin) en de nuldraad (blauw) van de muur aan op de aardedraad (groen & geel), de stroomdraad (zwart) en de nuldraad (wit) van de schijnwerpercamera met behulp van draadconnectoren en zet de verbindingen vast.

   Nooit kruiselings aansluiten. De draden moeten met overeenkomstige kleuren worden aangesloten. Als u problemen ondervindt met de goede werking van de schijnwerpercamera, raadpleeg dan een erkende technicus.

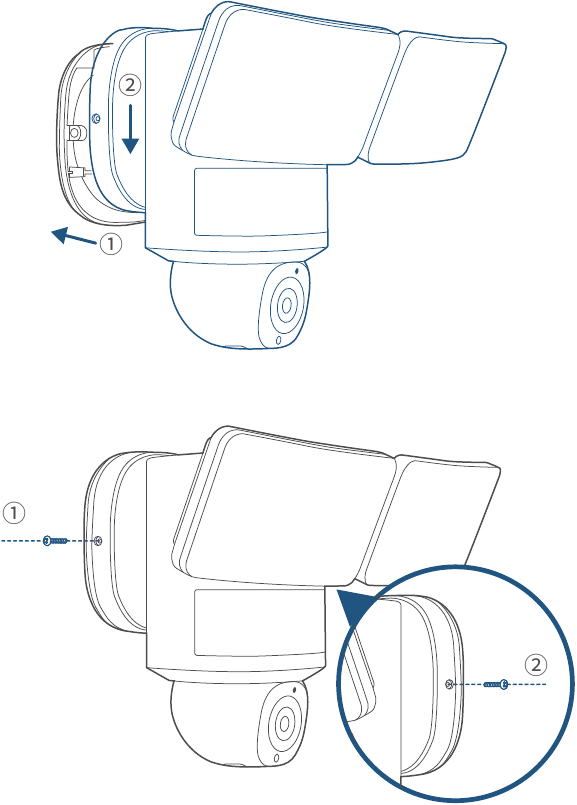

Plaats de camera op de montagebeugel

1. Klik de montagevoet op de montagebeugel, lijn de gaten uit en zet deze vast met 2 Basisschroeven (zak B).

2. Verwijder het etiket en de beschermfolie van de schijnwerper.
   Reinig de camera met een lensreinigingsdoekje.

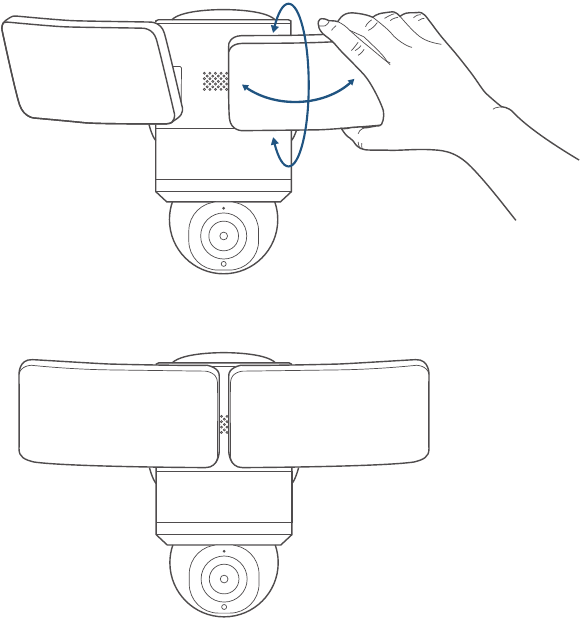

DE VERLICHTINGSHOEK AANPASSEN

Trek handmatig omhoog en omlaag of naar links en rechts om de schijnwerper verticaal of horizontaal aan te passen.

DE STROOM HERSTELLEN

1. Schakel de hoofdcircuitonderbreker in het huis in.

   Als de schijnwerpercamera niet wordt ingeschakeld, schakelt u de stroomonderbreker uit voordat u de bedrading van de schijnwerpercamera controleert.
2. Nu kunt u verschillende functies openen en instellingen wijzigen in de eufy Security app. Raadpleeg de Help-sectie in de eufy Security app voor probleemoplossing.

LED-LICHTGELEIDER

	Violet continu	Het systeem wordt geïnitialiseerd
	Blauw continu	Werkt normaal of is klaar voor installatie
	Rood knipperend	Geen verbinding met internet
	Rood continu	Opname of de live stream wordt bekeken
	Blauw en rood knipperend	Firmware-upgrade bezig Opmerking: Houd de camera aangesloten op een stroombron

VEILIGHEIDSINSTRUCTIES

• Deze apparatuur is niet geschikt voor gebruik op plaatsen waar kinderen aanwezig kunnen zijn. Deze apparatuur is niet bedoeld voor gebruik door kinderen.
• Gebruik het product niet op een andere manier dan hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
• De gebruiker dient de wet- en regelgeving van de overeenkomstige landen en regio's waar de apparatuur zich bevindt (gebruikt), na te leven, zich te houden aan professionele ethiek, aandacht te besteden aan veiligheidsverplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden strikt te verbieden. Ons bedrijf is onder geen enkele omstandigheid verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders.
• Een geschikt scheidingsapparaat moet worden voorzien als onderdeel van de installatie van het gebouw
• Een meerpolige hoofdschakelaar in overeenstemming met bijlage L moet worden opgenomen in de elektrische installatie van het gebouw
• De armatuur is bedoeld om op of over een stopcontactdoos te worden gemonteerd en moet worden voorzien van toevoergeleiders die lang genoeg zijn om 150 mm (6 inch) in de stopcontactdoos te reiken.
• Voorzichtig, risico op elektrische schok

DIT PRODUCT MOET WORDEN GEÏNSTALLEERD IN OVEREENSTEMMING MET DE TOEPASSELIJKE INSTALLATIEVOORSCHRIFTEN DOOR EEN PERSOON DIE BEKEND IS MET DE CONSTRUCTIE EN WERKING VAN HET PRODUCT EN DE BETROKKEN GEVAREN

MIN 90°C TOEVOERGELEIDERS

• Controleer uw lokale wetgeving voor installatie. Als u zich buiten Noord-Amerika bevindt, moeten de installatie en bedrading worden uitgevoerd door een erkende elektricien.
• Deze handleiding is uitsluitend bedoeld voor informatieve doeleinden. Het werken met elektriciteit kan gevaarlijk zijn, dus het is belangrijk om de juiste veiligheidsmaatregelen te nemen. Huur een erkende elektricien in als u zich niet op uw gemak voelt of geen ervaring heeft met de beschreven processen en hulpmiddelen.
• Schakel de stroom uit bij de zekering of stroomonderbreker vóór de installatie.
• Installeer het product niet in de buurt van ontvlambare oppervlakken.
• Om het risico op schokken, letsel of overlijden te vermijden, dient u altijd voorzichtig te zijn bij het werken met elektriciteit.
• Zorg ervoor dat de schijnwerpercamera goed geaard is.
• De schijnwerpercamera moet aan een muur of onder een kroonlijst worden gemonteerd.

Standaard open poort 1: Wi-Fi (2,4 GHz)

Poortbeschrijving:

1. Na de eerste keer inschakelen of resetten, als er geen geconfigureerde Wi-Fi-informatie is, kan deze de netwerkconfiguratiemodus openen (zoals AP/BLE-configuratie);
2. In de normale werkmodus maakt hij automatisch verbinding met de opgeslagen router-SSID en het wachtwoord;
3. Als u de Wi-Fi-configuratie moet wijzigen, kunt u de netwerkconfiguratie resetten via de app of volgens de handleiding.
4. TCP-poort bewaakt 15250, wat vereist is voor de eufy sdk-interfaceverbinding en niet kan worden uitgeschakeld.

Standaard open poort 2: BLE (Bluetooth Low Energy)

Poortbeschrijving:

1. Wanneer het apparaat niet met het netwerk is verbonden, schakelt het BLE-koppeling in en zendt het Bluetooth-koppeling (of scannen) uit.
2. Nadat de netwerkkoppeling is voltooid, wordt BLE-koppeling automatisch uitgeschakeld.
