Canon FT Handleiding

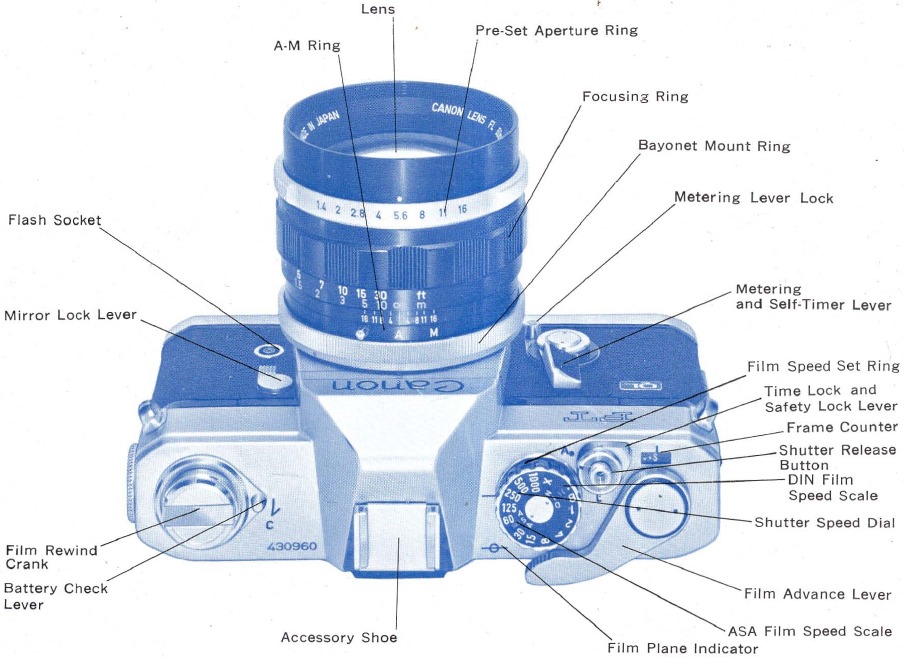

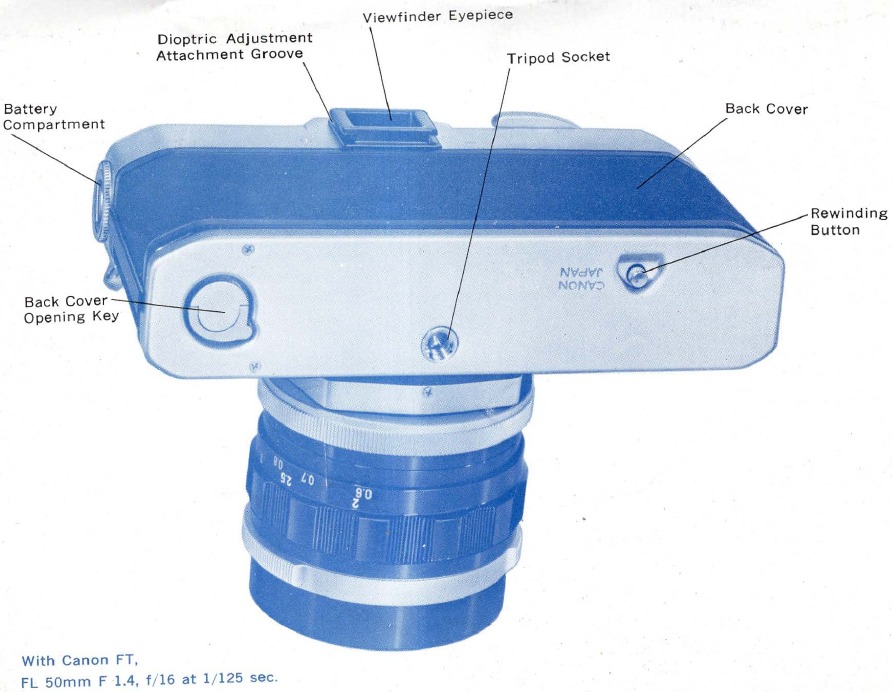

Overzicht

Technische gegevens

• Type: 35mm single-lens reflexcamera.
• Zoeker: Ooghoogte met behulp van een pentagonaal prisma. Hoekzoeker A kan worden bevestigd.
• Scherpstellingsscherm: Zeer efficiënt in oplossend vermogen, met behulp van Fresnellens en microprismaschermafstandsmeter.
• Spiegel: Schokvrij snel retoursysteem. Spiegel kan naar boven worden vastgezet.
• Standaardlens: Canon Lens FL 50mm F 1.8, FL 50mm F 1.4, FL 55mm F 1.2. Met FL (bajonet met grendel) vatting,
• Diafragma: Automatisch vooringesteld diafragmamechanisme ingebouwd. Direct-retour diafragma. Vooraf instellen is mogelijk om de scherptediepte te bekijken.
• Sluiter: Stoffen focal-plane sluiter met snelheden van 1/1000 tot 1 sec., B(T) en X. Draaiknop met één draaipunt.
• Belichtingsmeter: Ingebouwd. Met behulp van CdS-fotocel. Nulpuntaanpassing gekoppeld aan de sluiterknop en diafragma-instelling, ASA 25-2000, Met ASA 100 film, EV 2.5 (f/1.2 bij 1/4 sec.) - EV18 (f/16 bij 1/1000 sec.) één-traps systeem. Aangedreven door één 1.3v M20 (#625) kwikbatterij.
• Lichtmeting: TTL (Through The-Lens) systeem met behulp van een condensorlens. Belichtingsmeter functioneert met de meethendel. Semi-spotmeter-meetsysteem, meet 1/3 van de beeldhoek. Continue meting is mogelijk met de vergrendeling van de meethendel. Batterijcontrole ingebouwd.
• Meting van ultralage verlichting: EV 2.5 1/4 sec. - EV - 3.5 15 sec. bij f/1.2 kan worden gemeten met de bevestiging van de Canon Booster (hulpbelichtingsmeter voor extreem weinig licht).
• Flitssynchronisatie: FP en X contact. Synchronisatie mogelijk voor FP, M en MF flitslampen en elektronische flitsers.
• Zelfontspanner: Ingebouwd.
• Film terugspoelen: Met knop en draaihendel.
• Filmtransporthendel: Enkele bediening 174°, mogelijk om te winden met meerdere korte slagen.
• Film laden: Door de achterklep te openen. Accepteert elke standaard 35mm filmrol in cassette. QL mechanisme voor snel laden van film.
• Verwisselbare lenzen: Automatisch vooringestelde Canon FL-lenzen.
• Frame teller: Zelfinstellend type.
• Grootte: 144 x 93 x 43mm (5⁵/₈" x 3⁵/₈" x 1¾").
• Gewicht: 740 gram (1 lb. 10¹/₈ oz.) - alleen body.

Onderhevig aan wijzigingen.

Volg deze eenvoudige stappen voor normale fotografie

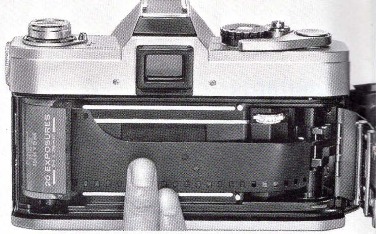

1. Laad de film eenvoudig met het QL mechanisme.

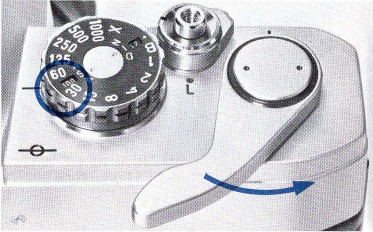

2. Stel de ASA filmsnelheid in.

3. Draai aan de filmtransporthendel.

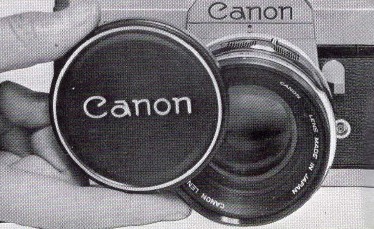

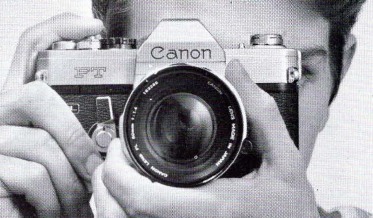

4. Verwijder de lensdop.

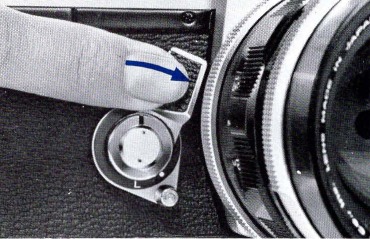

5. Kijk door de zoeker en stel scherp.

6. Kies de compositie.

7. Bepaal de belichting met de ingebouwde meter.

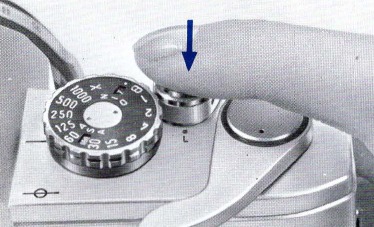

8. Druk voorzichtig op de ontspanknop.

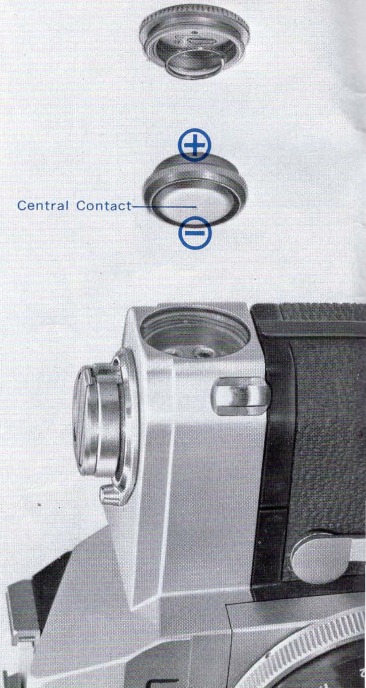

Kwikbatterij laden en controleren

De ingebouwde belichtingsmeter van de Canon FT werkt alleen als de kwikbatterij correct is geplaatst.

1. Steek een munt in de groef van het batterijcompartimentdeksel en draai naar links om het te verwijderen.
2. Richt het centrale contact van de kwikbatterij 'naar binnen' en plaats deze.
3. Plaats het deksel terug door het naar rechts te draaien.
   • Veeg voor het plaatsen alle batterijpolen schoon van vingerafdrukken of vlekken met een droge doek. Vuile polen kunnen corrosie veroorzaken en de contactpunten van de camera beschadigen.
   • Er moet een 1.3v M20 (#625) kwikbatterij worden gebruikt — equivalent aan Mallory PX-625, Eveready EPX-625, Burgess Hg-625R.
   • Zorg ervoor dat de batterij in de juiste richting is geplaatst door te verwijzen naar het diagram op het compartimentdeksel. Anders werkt de meter niet correct en kan het deksel niet worden vastgeschroefd.
   • Wanneer de camera lange tijd niet wordt gebruikt, verwijder dan de kwikbatterij en bewaar deze op een droge plaats.

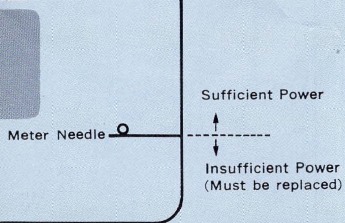

Batterijcontrole
Controleer de kwikbatterij na het plaatsen. Vooral bij het plaatsen van een nieuwe batterij, dient u de spanning te controleren.

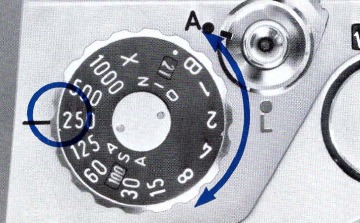

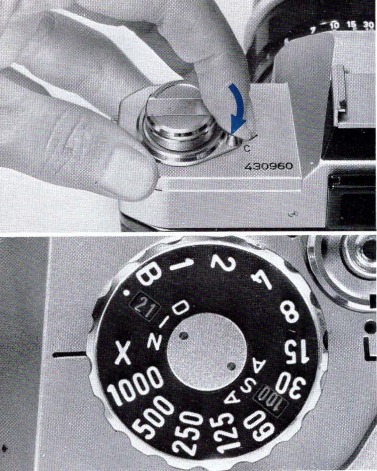

1. Zet de filmsnelheidsschaal op ASA 100/DIN 21 en de sluitertijdknop op "X". Voor de instelling van de filmsnelheid tilt u de buitenste ring van de sluitertijdknop op en draait u eraan.

   • Een nauwkeurige controle kan niet worden uitgevoerd als andere instellingen dan de hierboven genoemde worden gebruikt.
2. Draai de batterijcontrolehendel aan de buitenkant van de filmterugspoelknop naar de "C" index.
3. Als de meternaald in de zoeker omhoog zwaait naar of over de "o" index, heeft de batterij voldoende vermogen. Als de naald onder de rand van de "o" index blijft, is de spanning onvoldoende en moet de batterij worden vervangen.

   • De levensduur van de batterij bij normaal gebruik is ongeveer een jaar.

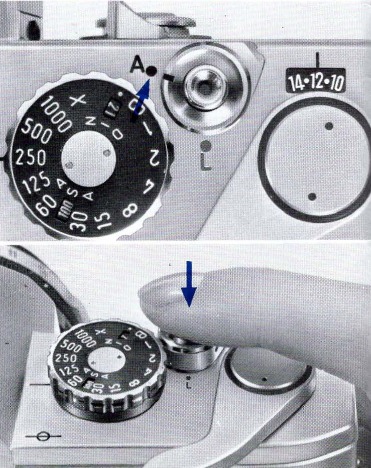

Film winden

De filmtransporthendel windt de film, spant de sluiter, en bereidt het diafragma en de spiegel voor op de volgende sluiter release alles in één beweging.

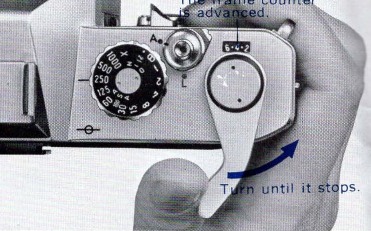

1. Draai de filmtransporthendel totdat deze stopt. De film wordt één frame verder getransporteerd en de sluiter wordt gespannen. De frameteller wordt tegelijkertijd naar het volgende nummer verplaatst.

2. Wanneer de ontspanknop wordt ingedrukt, klapt de spiegel omhoog, het diafragma sluit tegelijkertijd tot de vooraf ingestelde f/stop en de sluiter werkt. Nadat de sluiter is bediend, kan de transporthendel worden opgewonden voor het volgende frame.

   • Zorg ervoor dat de veiligheidsvergrendelingshendel op "A" staat.
   • Het opwinden kan worden gedaan door de hendel met meerdere korte slagen te bewegen.
   • Na het laden van de film, nog een keer opwinden, omdat de eerste opwinding mogelijk niet volledig is.
   • De sluiter werkt niet wanneer de ontspanknop wordt ingedrukt, tenzij het opwinden is voltooid. Controleer in dat geval het opwinden nogmaals.

Frameteller
Elk opwinden zal het nummer van de frameteller verhogen , aangevend het nummer van de foto's genomen. Wanneer de achterkant deksel is geopend, de indicator keert automatisch terug naar de startpositie "S".

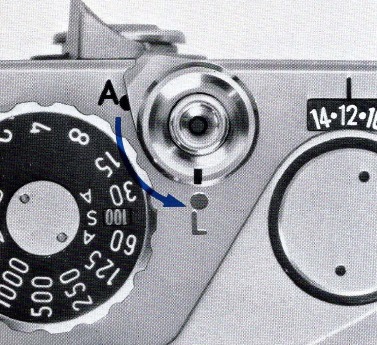

Veiligheidsvoorziening voor de sluiter
Wanneer de veiligheidsvergrendelingshendel rond de ontspanknop naar de "L" positie wordt gedraaid, is de sluiter vergrendeld en zal deze niet bewegen. Deze voorziening kan worden gebruikt wanneer de camera in opgewonden toestand wordt gedragen.

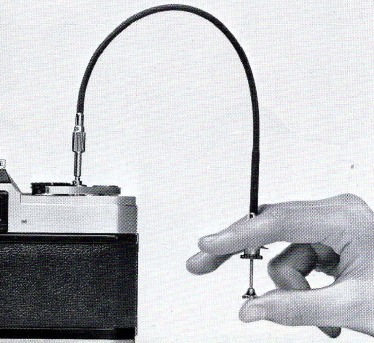

De kabelontspanner bevestigen
Optionele Canon Release kan op de FT worden bevestigd door deze in het schroefdraadgat in het midden van de ontspanknop te schroeven. Zelfs als de veiligheidsvergrendelingshendel op "L" positie staat, zal de sluiter werken met behulp van de kabel release.

Sluiter en diafragma aanpassen

De belichting wordt aangepast door de sluiter en het diafragma. De sluiter regelt de belichtingstijd en het diafragma regelt de hoeveelheid inkomend licht. De Canon FT gebruikt de gekoppelde meter met nulpuntaanpassing, een zeer eenvoudige methode om de juiste belichting te verkrijgen.

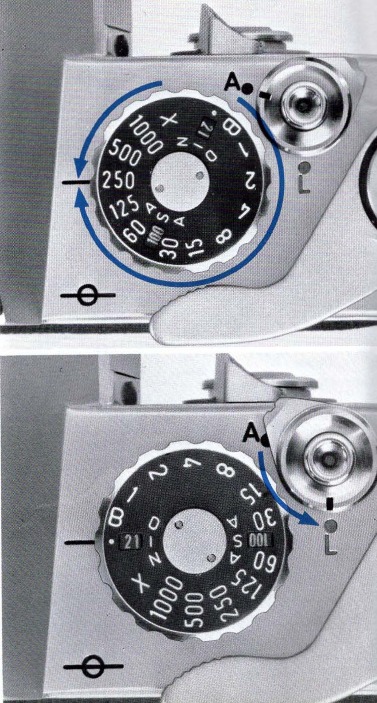

Sluitertijdknop

Stel de sluitertijd in door de sluitertijdknop naar het gewenste indexnummer te draaien. De index op de knop toont de noemers van 1/1000 sec., 1/500 sec., enz.

• De sluitertijdknop draait niet tussen de indices "B" en "X".
• Zorg ervoor dat de index op een positie staat waar de clickstop vastklikt. In het geval van de "B" index, stel deze in op de witte stip net onder de "B" index.
• "B" geeft een bolbelichting aan en wordt gebruikt bij het maken van belichtingen van meer dan één seconde. Wanneer de sluitertijdknop op "B" staat, blijft de sluiter open zolang de ontspanknop wordt ingedrukt.
• Voor tijdbelichtingen stelt u eerst de sluitertijdknop op "B". Houd de ontspanknop ingedrukt en draai de tijdvergrendelingshendel naar "L". De sluiter blijft open, zelfs als de vinger van de knop wordt verwijderd. Wanneer de hendel wordt teruggezet naar "A", sluit de sluiter.
• Tijdbelichting is ook mogelijk met behulp van de vergrendelbare kabelontspanner.
• De "X" index wordt gebruikt voor het synchroniseren van een elektronische flitser, zoals de Canon Speedlite. Hoewel de sluitertijd bij "X" 1/60 sec. is, komt dit overeen met een zeer korte belichtingstijd tijdens de flits van de flitser.

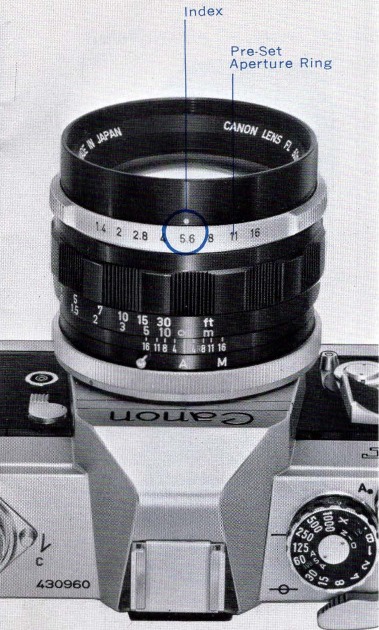

Diafragma

Inkomend licht en scherptediepte worden aangepast door de vooraf ingestelde diafragmaring naar de gewenste f/stop te draaien.

• Naarmate de f/stop-waarde groter wordt, wordt de hoeveelheid licht die het filmvlak bereikt overeenkomstig minder. Voor elke f/stop omhoog wordt het licht gehalveerd. Dienovereenkomstig wordt de belichting verdubbeld wanneer het diafragma met één f/stop wordt verhoogd en verviervoudigd wanneer het met twee f/stops wordt verhoogd.
• Bepaalde lenzen hebben echter geen relatie met de helderheid die wordt gehalveerd tussen het maximum en de volgende f/stops op de vooraf ingestelde diafragmaring.
• De vooraf ingestelde diafragmaring kan ook tussen twee f/stops worden ingesteld.
• De verhouding tussen het diafragma en de hoeveelheid belichting, met f/2 als basis, is als volgt:

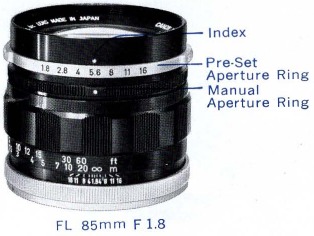

Diafragma vooraf instellen en scherptediepte controleren

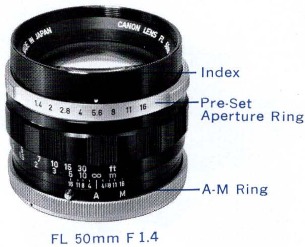

Lens met A-M ring

1. Diafragma vooraf instellen: Zet de A-M ring op "A". Stel vervolgens de gewenste f/stop in op de vooraf ingestelde diafragmaring op de index. Het diafragma sluit alleen tot de vooraf ingestelde f/stop op het moment dat de sluiter wordt ontspannen. Behalve op dat moment blijft het diafragma volledig open.
2. Handmatig bediend diafragma: Wanneer de A-M ring op "M" staat, sluit het diafragma tot elke gewenste f/stop door aan de vooraf ingestelde diafragmaring te draaien en de scherptediepte op het moment van ontspannen van de sluiter kan worden gecontroleerd. Wanneer de A-M ring teruggezet wordt op "A" keert het diafragma terug naar de maximale opening.


Lens met handmatige diafragmaring

1. Diafragma vooraf instellen: Stel de gewenste f/stop in op de vooraf ingestelde diafragmaring op de index. Stel vervolgens de index van de handmatige diafragmaring in op deze vooraf ingestelde f/stop. Het diafragma sluit alleen tot de vooraf ingestelde f/stop op het moment dat de sluiter wordt ontspannen.

2. Handmatig bediend diafragma: Wanneer de handmatige diafragmaring wordt gedraaid in de richting van het sluiten van het diafragma, na het instellen van de gewenste f/stop op de vooraf ingestelde diafragmaring op de index, sluit het diafragma tot de vooraf ingestelde f/stop en kan de scherptediepte worden gecontroleerd. De handmatige diafragmaring kan niet worden gedraaid wanneer deze op de maximale f/stop is ingesteld.
   • Raadpleeg de scherptediepteschaal met betrekking tot de scherptediepte.

Relatie tussen de sluiter, het diafragma en de spiegel

Druk op de sluiter ontspanknop.

Spiegel begint te knappen omhoog.

De sluiter klikt. De diafragma sluit naar beneden te vooraf ingestelde f/stop.

Spiegel is omhoog.

Het diafragma keert terug te maximale opening.

Spiegel keert terug naar de vorige positie.

De ingebouwde belichtingsmeter gebruiken

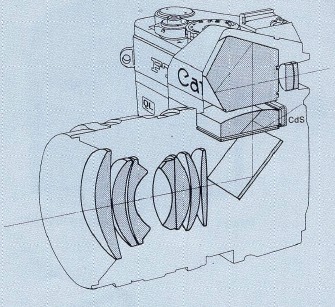

De Canon FT biedt de meest nauwkeurige lichtmeting die mogelijk is met zijn unieke TTL-systeem (Through-The-Lens). De CdS-fotocel van de belichtingsmeter is in de meest nabije positie van de straal-splitsende condensorlens geplaatst. Het semi-spotmeter meetsysteem maakt een nauwkeurige meting van het hoofdonderwerp mogelijk, zelfs in tegenlichtomstandigheden. Het rechthoekige frame in de zoeker vertegenwoordigt het lichtmeetgebied van de CdS-fotocel. Plaats het hoofdonderwerp binnen dit frame en meet de lichtintensiteit om de juiste belichting te verkrijgen.

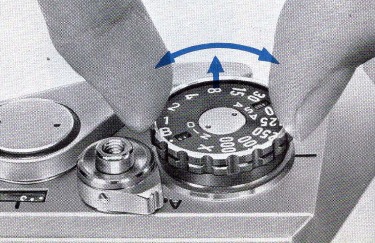

Filmgevoeligheid instellen

Stel de ASA/DIN-filmgevoeligheidsschaal in op de gevoeligheid van de gebruikte film. De filmgevoeligheid wordt normaal gesproken weergegeven op de omslag van de filmdoos en/of op het uitlegblad.
Til de instelring voor de filmgevoeligheid rond de sluitertijdknop op en draai eraan. Als de film bijvoorbeeld ASA 100 is, maakt u de juiste instelling door 100 in het kleine venster weer te geven.

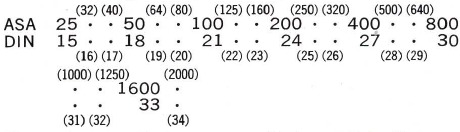

• De volgende filmgevoeligheden kunnen worden gebruikt:

  Cijfers tussen haakjes vertegenwoordigen de tussenliggende filmgevoeligheden.
• Wanneer ASA 25 DIN 15 in de kleine vensters verschijnt, is dit zo ver als de instelring voor de filmgevoeligheid naar links draait. Witte stippen aan de rechterkant geven ASA 2000 en DIN 34 aan.

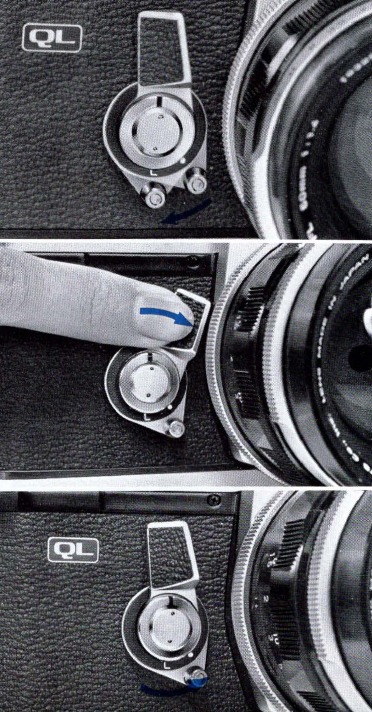

Meethendel

De belichting kan correct worden gemeten door de meethendel richting de lens te drukken.
De meethendel kan worden vastgezet voor continue lichtmeting door deze richting de lens te drukken nadat de meethendelvergrendeling in de "L"-stand is gezet. Als de vergrendeling in de oorspronkelijke stand (witte stip) wordt teruggezet, keert de meethendel terug naar zijn oorspronkelijke positie.

• De correcte belichtingswaarde kan alleen worden verkregen als de meethendel wordt ingedrukt.
• Met de fixatie van de meethendel kunnen telelenzen gemakkelijk worden gehanteerd. Ook bij het fotograferen van onderwerpen met verschillende lichtintensiteiten is continue lichtmeting mogelijk.
• Vanwege de kenmerken van de CdS-fotocel kan de beweging van de meternaald af en toe traag worden als gevolg van veranderingen in de hoeveelheid licht.
• Wanneer u de camera niet gebruikt, plaatst u de lensdop om onnodig verbruik van de kwikbatterij te voorkomen.

Hoe "Gemiddelde" belichtingen te krijgen
Wanneer u een onderwerp met sterk verschillende donkere en heldere delen meet, neem dan twee metingen, één van de donkere en één van de heldere delen. Bereken vervolgens de gemiddelde waarde en stel de diafragmawaarde of sluitertijd dienovereenkomstig in.

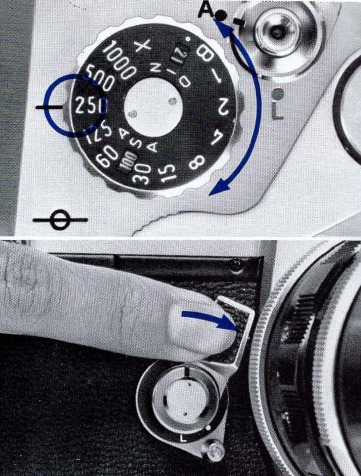

Belichtingsinstellingen

De ingebouwde belichtingsmeter, die van het type nulpuntcorrectie is, is gekoppeld aan de sluitertijdknop en de vooraf ingestelde diafragmaring. De exacte belichting wordt eenvoudig bepaald aan de hand van de helderheid van het te fotograferen onderwerp. Er zijn twee manieren om de belichting te bepalen, ofwel door eerst de sluitertijd te selecteren, ofwel door eerst de f/stop van het diafragma te selecteren.

• Met deze nieuwste FT kan de meternaald bewegen, zelfs wanneer de meethendel niet is ingedrukt. Wanneer de meternaald de verandering van het lichtvolume aangeeft, past u de instellingen opnieuw aan om de juiste belichtingswaarde te verkrijgen door de meethendel in te drukken.

Sluitertijdprioriteitmethode

1. Zet de sluitertijdknop op de gewenste snelheid.
2. Richt de camera op het onderwerp, kijk in de zoeker en druk de meethendel in.
3. Houd de meethendel ingedrukt of vergrendel de hendel en draai aan de vooraf ingestelde diafragmaring.

4. Zet de meternaald op de "o"-index in de zoeker voor de juiste belichting.


f/Stop prioriteit methode

1. Zet de vooraf ingestelde diafragmaring op de gewenste f/stop.

2. Richt de camera op het onderwerp, kijk in de zoeker en druk de meethendel in.

3. Terwijl u de hendel indrukt of vergrendelt, draait u aan de sluitertijdknop.

4. Zet de meternaald op de "o"-index in de zoeker voor de juiste belichting.

• Omdat de sluitertijdknop niet in de tussenposities kan worden gezet, wordt de sluitertijdprioriteitmethode aanbevolen wanneer belichtingsnauwkeurigheid een cruciale factor is.
• Lichtmeting op "B" en "X" van de sluitertijdknop is niet mogelijk met de ingebouwde belichtingsmeter omdat "B" wordt gebruikt voor lange belichtingen van meer dan één seconde, en "X" voor de elektronische flitser.
• Wanneer de ingebouwde belichtingsmeter buiten het koppelingsbereik valt, wijst de meternaald naar de bovenkant van de zoeker en geeft aan dat de juiste belichting niet kan worden verkregen. Raadpleeg "Koppelingsbereik van ingebouwde belichtingsmeter" op de volgende pagina.
• Laat de camera niet in de bovengenoemde omstandigheden achter, omdat de batterij dan maximaal ontlaadt en de levensduur verkort. Om ontlading te voorkomen, moet u de sluitertijdknop opnieuw instellen.

Koppelingsbereik van ingebouwde belichtingsmeter

De ingebouwde belichtingsmeter koppelt aan het volgende bereik van f/stops en sluitertijden met respectievelijke filmgevoeligheden. Bij gebruik van de Canon Lens FL 50mm F 1.4 en ASA 100 film koppelt de belichtingsmeter bijvoorbeeld volledig binnen het bereik van f/1.4 bij 1/4 sec, (EV 3) en f/16 bij 1/1000 sec (EV 18).

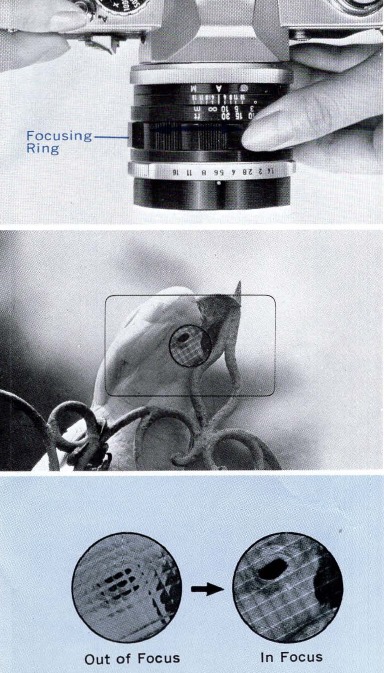

Scherpstellen

Het midden van de zoeker (cirkelvormig gedeelte) is een microprismascherm-afstandsmeter bestaande uit microscopische prisma's voor snel en nauwkeurig scherpstellen.
Kijk door de zoeker en draai aan de scherpstelring. Het is scherp wanneer het beeld in de afstandsmeter scherp en helder wordt.

• Een optische kromming kan soms zichtbaar zijn in het onderste deel van de zoeker, afhankelijk van de hoek van het invallende licht. Dit is een reflectie van de straal-splitsende spiegel op de condensorlens in het TTL-lichtmeetsysteem.

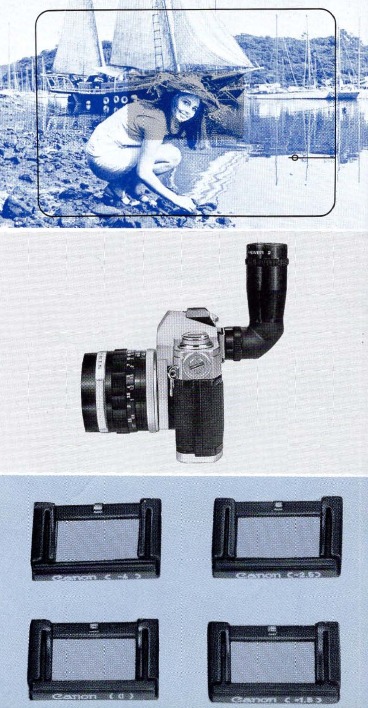

Compositie

Het exacte beeld dat gefotografeerd moet worden, is zonder parallax te zien op het scherpstelscherm van de zoeker. Hierdoor kunt u de exacte compositie van uw scène bepalen voordat u op de ontspanknop drukt.

• Canon's hoekzoeker A kan op de oculair worden bevestigd voor kopiëren, macrofotografie en fotomicrografie. In deze gevallen worden beelden tussen links en rechts omgekeerd.
• Dioptrische aanpassingslenzen zijn beschikbaar als optionele accessoires. Wanneer een dioptrische aanpassingslens op de zoekeroculair is bevestigd, kunnen mensen die verziend of bijziend zijn, foto's maken zonder bril. Er zijn vier verschillende dioptrieën van + 1.5, 0, —2.5 en —4 beschikbaar.

De camera vasthouden

Houd de camera stevig vast om een ​​heldere foto te maken. Houd de camera in een verticale of horizontale positie, kijk door de zoeker en stel scherp. Druk vervolgens voorzichtig op de ontspanknop. De volgende stappen zijn belangrijk.

1. Houd de camera stevig in beide handen. De camera moet stevig tegen uw wang of voorhoofd worden gedrukt.
2. Wanneer de camera zich in een horizontale positie bevindt, moeten beide ellebogen stevig tegen het lichaam worden gedrukt, en ten minste één elleboog moet tegen het lichaam rusten wanneer de camera zich in een verticale positie bevindt.
3. Houd uw adem in en druk de ontspanknop in met een vloeiende, gestage beweging. Anders krijgt u een onscherpe foto.

• Bij gebruik van trage sluitertijden onder 1/30 sec wordt het gebruik van een statief en kabelontspanner aanbevolen.
• Gebruik altijd een zonnekap bij het maken van foto's tegen het licht.

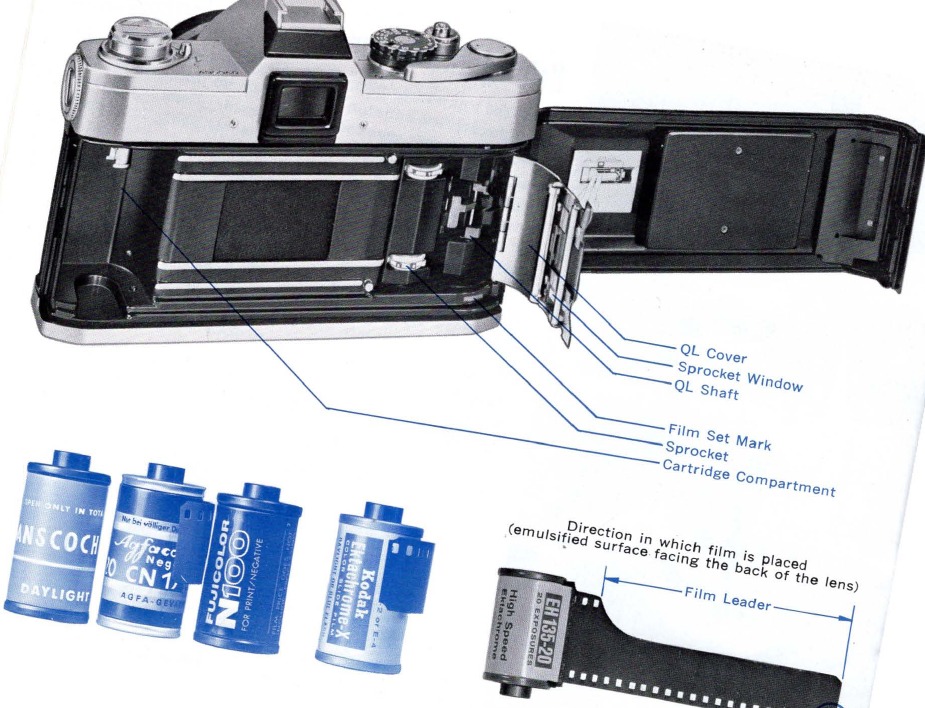

Film laden

De Canon FT accepteert elke standaard 35 mm filmrol in een patroon voor daglichtladen. Vermijd bij het laden van een nieuwe film altijd direct zonlicht.

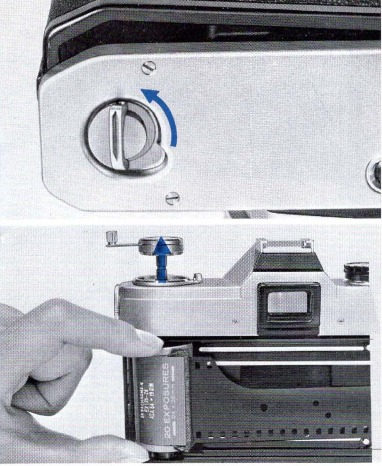

1. Til de vergrendeling van de achterklep op en draai een halve slag tegen de klok in. De klep komt iets omhoog.
2. Open de klep volledig. Wanneer de achterklep wordt geopend, gaat de QL-klep tegelijkertijd open.
   • De QL-klep opent en sluit automatisch met de achterklep. Raak de QL-klep niet aan.

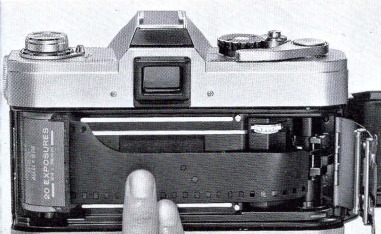

3. Til de filmterugspoelhendel op en trek deze helemaal omhoog. Plaats de filmcassette zoals afgebeeld en plaats deze in het cassettecompartiment. Duw de hendel terug in zijn voormalige positie. De hendelvork schuift in de as van de filmcassette. Als de hendel niet volledig terugkeert, draai deze dan iets naar links of rechts.

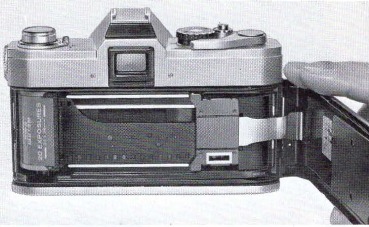

4. Houd de filmcassette met de linkerhand naar beneden zodat deze niet omhoog komt, en leg het uiteinde van de leider boven het "rode" filmsetmarkering.

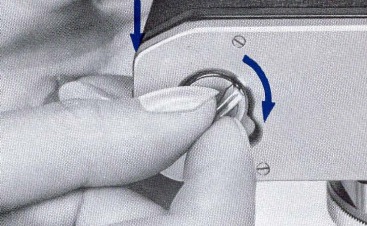

5. Breng de QL-klep omlaag om de film op zijn plaats te houden door de achterklep te sluiten. Kijk door het tandwielvenster om te zien of de film correct is ingegrepen op het tandwiel.

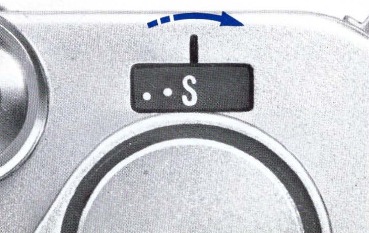

6. Druk op de achterklep om te voorkomen dat deze omhoog komt, en draai de vergrendeling van de achterklep met de klok mee.

   • Als de film doorzakt, komt de cassette omhoog en sluit de achterklep niet.
7. Laat de lensdop erop en maak drie blanco opnamen, waarbij u telkens aan de filmtransporthendel draait. De frame-teller gaat van het "S"-merkteken naar "0". Met nog een transport is de camera klaar voor de eerste opname.

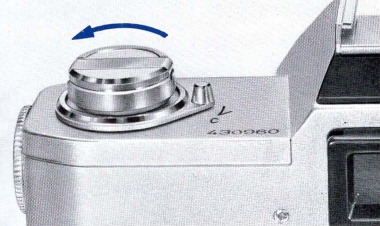

Controleren of de film correct is geladen
De film is correct geladen en getransporteerd als de filmterugspoelhendel draait wanneer u aan de filmtransporthendel draait. Als de terugspoelhendel niet draait, haal de film er dan uit, zoals uitgelegd op de volgende pagina, en laad hem opnieuw.

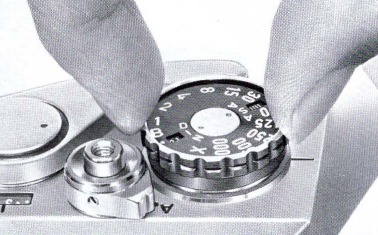

De filmgevoeligheid instellen
Stel bij het laden van de film de filmgevoeligheidsschaal in op de juiste positie. Zie "Filmgevoeligheid instellen".

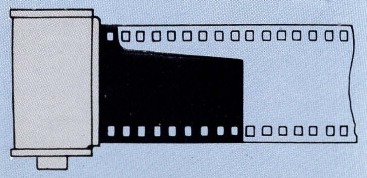

• Wanneer u een lang gewikkelde film voor het laden in de donkere kamer in een gewone cassette opnieuw verpakt, moet u de punt van de leider tussen de perforaties afsnijden.


Film terugspoelen

Wanneer de film het einde bereikt en de filmtransporthendel stopt, spoelt u de film zo snel mogelijk terug in de cassette. Zorg ervoor dat u de achterklep niet opent voordat u terugspoelt. Anders wordt de hele rol belicht en verpest, aangezien de belichte film zich naakt in de camera bevindt.

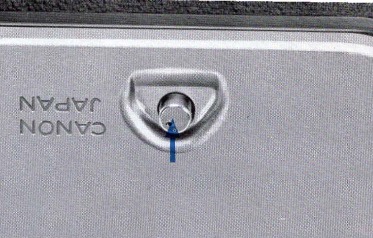

1. Druk op de terugspoelknop.

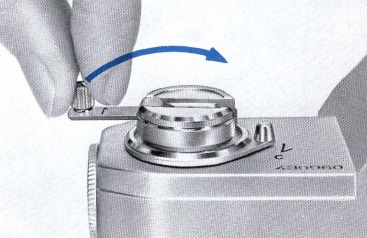

2. Til de filmterugspoelhendel op, draai deze in de richting van de pijl en spoel de film terug in de cassette. Wanneer de terugspoelknop stopt met draaien en de terugspoelweerstand licht wordt, stop dan onmiddellijk met terugspoelen.

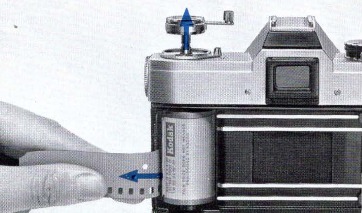

3. Open de achterklep.
4. Trek de terugspoelknop volledig omhoog en verwijder de cassette.


• Zodra de terugspoelknop is ingedrukt, kan de vinger worden verwijderd. De knop springt er automatisch uit wanneer de filmtransporthendel wordt opgewonden.
• Als u de filmtransporthendel forceert nadat de film zijn einde heeft bereikt, zal de film losraken van de cassettespoel of scheuren, en zal terugspoelen onmogelijk worden. Als dit gebeurt, open dan de achterklep en verwijder de film alleen in een donkere kamer.

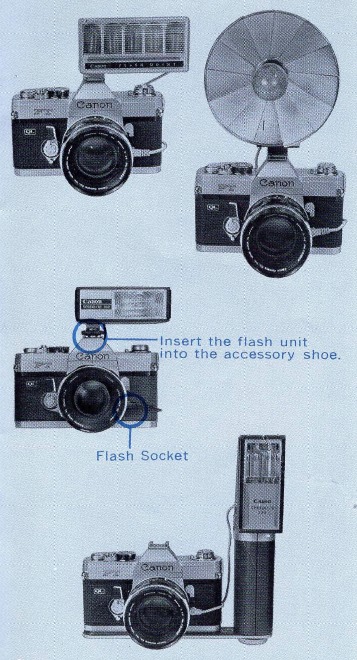

Flitser synchroniseren

Door het snoer van de flitslamp of de elektronische flitser aan te sluiten op de flitsaansluiting van de FT, is synchronisatie mogelijk met de volgende sluitertijden.

• Bij het maken van foto's met een flitser moet een zonnekap worden bevestigd.

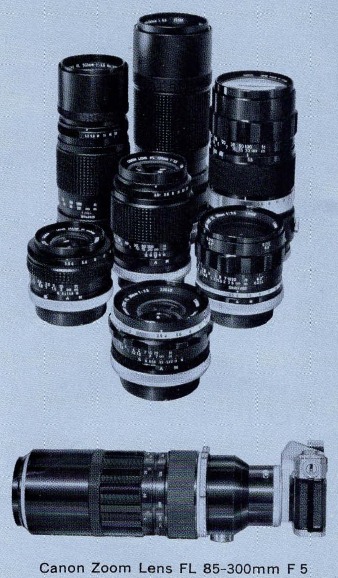

Lenzen gebruiken

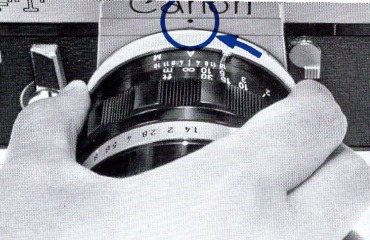

Lenzen verwisselen

1. Zorg ervoor dat de meethendel is ontgrendeld. Als de meethendel wordt ingedrukt of vergrendeld, verschijnt de rode stip in de camera-vatting. De vooraf ingestelde diafragma-pen aan de achterkant van de lens kan niet worden aangesloten op het koppelingsdeel op de camerabody en het vooraf ingestelde diafragma werkt niet.
2. Verwijder de lens van de camerabody door de bajonetring van de lens naar links te draaien totdat de rode stip op de lens samenvalt met de rode stip op de camera-vatting.

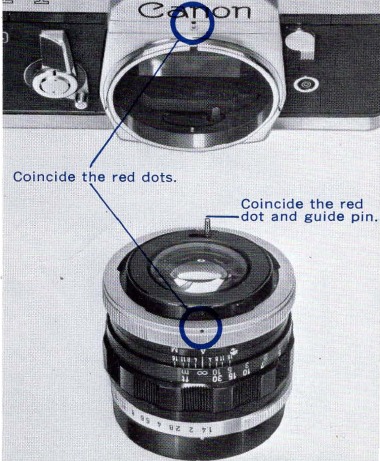

3. Bevestig de lens door de rode stip van de lens op de rode stip op de camera-vatting te richten. Draai de bajonetring naar rechts en zet vast. Draai vóór de montage de bajonetring van de lens voldoende naar links en lijn de rode stip en de geleidepen van de lens uit.


• Bevestig de lens snel in de schaduw. De film wordt soms wazig als de lens niet is bevestigd.
• Wanneer een lens wordt verwijderd, moet u de stofkap erop plaatsen om de diafragmapen te beschermen.
• Bescherm de spiegel met een flensdop wanneer deze lange tijd niet wordt gebruikt.

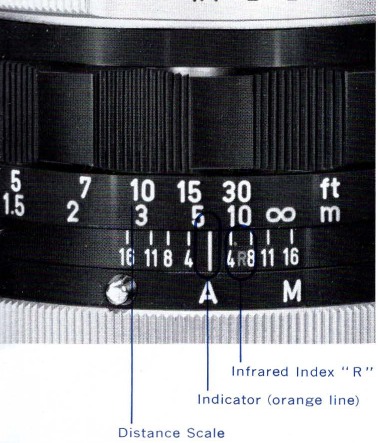

Afstandsschaal

De afstandsschaal geeft de afstand aan tussen het scherpgestelde onderwerp en het filmvlak. De schaal is nodig voor het controleren van de scherptediepte, voor flits- en infraroodfotografie.

• De juiste positie van de schaal is in het midden van elke waarde. De juiste positie van een waarde van twee cijfers is bijvoorbeeld het midden van de twee cijfers.

Infraroodindex "R"

Voor infraroodfotografie is correctie van de afstandsschaal noodzakelijk omdat het brandpunt enigszins afwijkt van gewone fotografie. Stel eerst op de normale manier scherp en pas vervolgens die afstandsschaal aan op de infraroodmarkering "R". Als de afstandsschaal bijvoorbeeld 10 m aangeeft na het scherpstellen, verschuift u de schaal van 10 eenvoudig naar de positie "R".
De positie van "R" op de FT is gebaseerd op het gebruik van film met het hoogste golflengtegevoeligheidscijfer van 800 mµ, zoals Kodak IR 135-film en Wratten 87-filter.

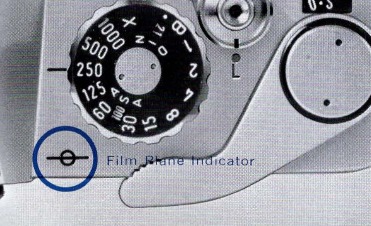

Filmvlakindicator

Als de scherpstelling wordt gedaan door middel van daadwerkelijke meting, meet u de afstand vanaf de filmvlakindicator en interpreteert u de gemeten afstand op de afstandsschaal.

Scherptediepteschaal

De scherptediepteschaal geeft het bereik van onderwerpen aan dat scherp op de film wordt weergegeven. Dit bereik varieert met de volgende factoren: de scherptediepte is groter naarmate de diafragma-opening kleiner is, de afstand van het onderwerp groter is en/of de lensbrandpuntsafstand korter is. De scherptediepte is kleiner naarmate de diafragma-opening groter is, de afstand van het onderwerp kleiner is en/of de lensbrandpuntsafstand langer is.

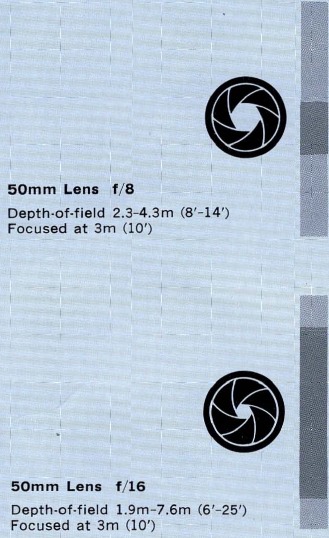

Als de gebruikte lens bijvoorbeeld 50 mm is en het onderwerp is scherpgesteld op een afstand van 3 m (10'), met een diafragmawaarde van f/8 afgelezen van beide indexen aan weerszijden van de indicator (oranje lijn), is de scherptediepte ongeveer 2,3 m (8') tot 4,3 m (14').
Als het diafragma wordt gesloten tot f/16, wordt de foto scherp tussen 1,9 m (6') tot 7,6 m (25') vanaf de camera. Dit bereik varieert met de geselecteerde f/stop.

• Met Canon FL-lenzen kunt u de daadwerkelijke scherpte door de zoeker zien door aan de handmatige diafragmaring of de A-M-ring te draaien.

• Hoewel er soms luchtbellen in een lens te zien zijn, hebben deze geen invloed op het oplossend vermogen of de scherpte van de foto.

Lensvatting (FL- en R-serie lenzen)

Alle Canon FL-lenzen met de FL-vattingen kunnen worden gebruikt met de Canon FT, behalve de FLP 38 mm F 2.8.

• Het is ook mogelijk om alle R-lenzen voor Canonflex-gebruik te bevestigen en te gebruiken. Omdat het vooraf ingestelde diafragmamechanisme echter verschilt, moeten foto's worden gemaakt door het diafragma handmatig te bedienen.

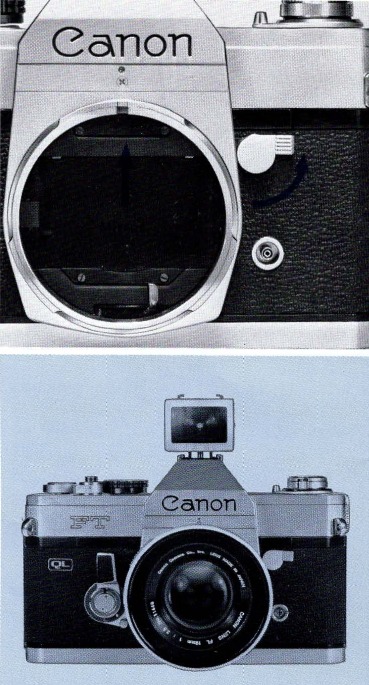

Spiegel naar boven vastzetten

Als de Canon Lens FL 19 mm F 3.5 wordt gebruikt, moet de spiegel naar boven worden vastgezet. Draai voor het bevestigen van de lens de spiegelvergrendelingshendel in de richting van de pijl. De spiegel wordt zo vastgezet in een positie onder het scherpstelscherm. De lens wordt vervolgens bevestigd en gebruikt met de spiegel in de vastgezette positie.

• Bevestig de lens snel in de schaduw. De film wordt soms wazig als de lens niet is bevestigd.
• Wanneer de spiegel is vergrendeld, is gecombineerd gebruik van de afzonderlijke zoeker voor deze lens noodzakelijk.
  Gebruik de spiegelvergrendeling niet voor gewone fotografie met het automatische diafragma. Wanneer het gebruik ervan echter noodzakelijk wordt, laat u het vooraf ingestelde diafragma los en maakt u de foto's onder "handmatige" omstandigheden.
• Wanneer de spiegel is vergrendeld, houdt u de lens altijd bedekt wanneer deze niet in gebruik is. Als deze zonder de dop in de richting van de zon wordt gedraaid, bestaat het gevaar dat het sluiergordijn verbrandt.
• Nadat de spiegelvergrendeling is gebruikt, moet u de spiegelvergrendelingshendel volledig in de oorspronkelijke positie terugzetten. Als u dit niet doet, is de scherpstelling onnauwkeurig.

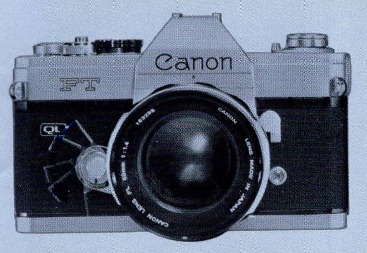

De zelfontspanner gebruiken

1. Draai de filmtransporthendel door.

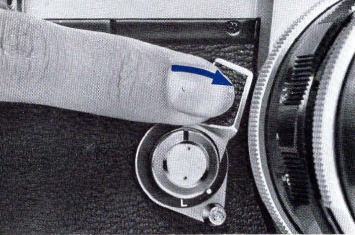

2. Draai de zelfontspannerhendel in de richting van de pijl (tegen de klok in) totdat deze stopt.

3. Druk op de ontspanknop. De sluiter wordt ongeveer 10 seconden later geactiveerd.

• Draai de filmtransporthendel door. Anders werkt de zelfontspanner wel, maar wordt de sluiter niet geactiveerd.
• De meethendel kan op de normale manier worden gebruikt, zelfs nadat de zelfontspanner is opgeladen.

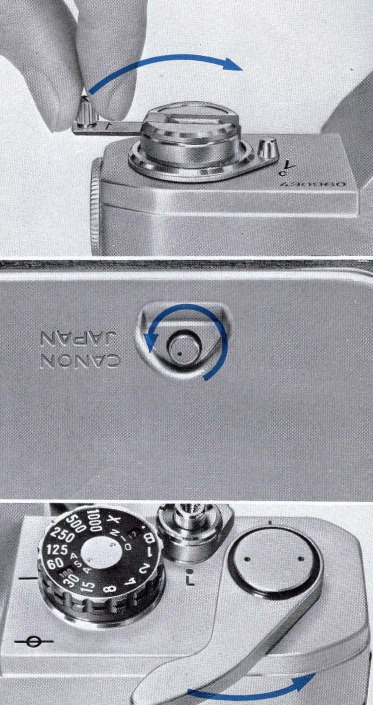

Dubbele belichtingen

Hoewel de Canon FT is ontworpen om te voorkomen dat er per ongeluk dubbele belichtingen worden gemaakt, kan een dubbele belichting worden gemaakt door de volgende stappen te volgen:

1. Wanneer de eerste belichting is gemaakt, drukt u op de terugspoelknop.
2. Spoel de film terug met de terugspoelhendel en let daarbij goed op de markering op de terugspoelknop. Stop met terugspoelen wanneer de markering 3/4 slag heeft gemaakt, d.w.z. 270°.
3. Draai vervolgens de filmtransporthendel door terwijl u de terugspoelhendel licht vasthoudt. Stop met doordraaien wanneer er weerstand wordt gevoeld op de terugspoelhendel.
4. Draai de filmtransporthendel nog een keer door. De camera is klaar voor nog een belichting.

• Door het bovenstaande proces te herhalen, kan een willekeurig aantal belichtingen op hetzelfde frame worden gemaakt. De frame-teller blijft echter bij elke belichting doorlopen.

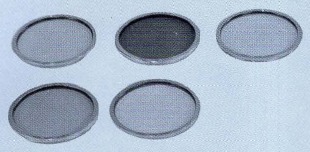

Filters

Er zijn verschillende soorten 48 mm (voor FL 50 mm F 1.8) en 58 mm (voor FL 50 mm F 3.5, F 1.4, 55 mm F 1.2) inschroeffilters verkrijgbaar voor speciale effecten in zowel kleuren- als zwart-witfotografie. Het TTL-belichtingsmeetsysteem van de Canon FT vereist geen compensatie van de belichtingsfactor.

Type		Effectiviteit van filters
	UV	Absorbeert alleen ultraviolette stralen. Vooral effectief aan zee en in hoge bergen. Aanbevolen voor gebruik in kleurenfotografie.
	Y1 Y3	Verhoogt het contrast van zwart-witfilm. Verbetert wolken, maakt de blauwe lucht donkerder. Maakt rood en geel helderder.
	O1	Maakt blauw donkerder, verhoogt geel en rood merkbaar. Goed voor contrasten, vooral in verre landschappen.
	R1	Zorgt voor sterke contrasten. Kan ook worden gebruikt met infraroodfilm.
	G1	Voorkomt dat rood radicaal wit wordt. Verlicht de lucht en het gezicht op de juiste manier en weerspiegelt de helderheid van vers groen.
	ND 4 ND 8	ND4 vermindert de lichtwaarden met 1/4, ND 8 met 1/8. Geen effect op de reproductie van kleuren.
	SKYLIGHT	Werkt om de blauwe lucht en schaduw te harmoniseren.
	CCA 4	Voor gebruik met daglichtfilm onder de wolken.
	CCA 8	Voor gebruik met universele film (kleurennegatief) onder de wolken of wolfraamfilm onder de ochtendzon of zonsondergang.
	CCA (12)	Voor gebruik met wolfraamfilm onder zonlicht.
	CCB 4	Voor gebruik met daglichtfilm onder de ochtendzon of zonsondergang.
	CCB 8	Voor gebruik met daglichtfilm en heldere flitslamp.
	CCB (12)	Voor gebruik met daglichtfilm onder wolfraamlicht.

Voor zwart-witfilm.
Voor kleurenfilm.

Verwisselbare lenzen en accessoires

Er is een breed scala aan verwisselbare lenzen van 19 mm tot 1000 mm en verschillende accessoires beschikbaar om uw Canon FT verder te verbeteren.

Canon Verwisselbare lenzen
FL 19 mm F 3.5R
FL 28 mm F3.5
FL 35 mm F2.5
FL 35 mm F 3.5 (Compact)
FL 50 mm F 3.5 (Macro)
FL 50 mm F 1.8
FL 50 mm F 1.4
FL 55 mm F 1.2
FL 85 mm F 1.8
FL 100 mm F 3.5
FLM 100 mm F 4 (Macro)
FL 135 mm F 3.5 (CompClct)
FL 135 mm F 2.5
FL 200 mm F 4.5 (Compact)
FL 200 mm F 3.5
R 300 mm F 4
R 400 mm F 4.5
R 600 mm F 5.6
R 800 mm F 8
R 1000 mm F 11
FL-F 300 mm F 5.6
FL-F 500 mm F 5.6

Canon Zoomlenzen
Canon-zoomlenzen bieden topprestaties met automatische, vooraf ingestelde diafragma's.
FL 55 - 135mrn F3.5
FL 100 - 200 mm F 5.6 (Compact)
FL 85 - 300 mm F 5

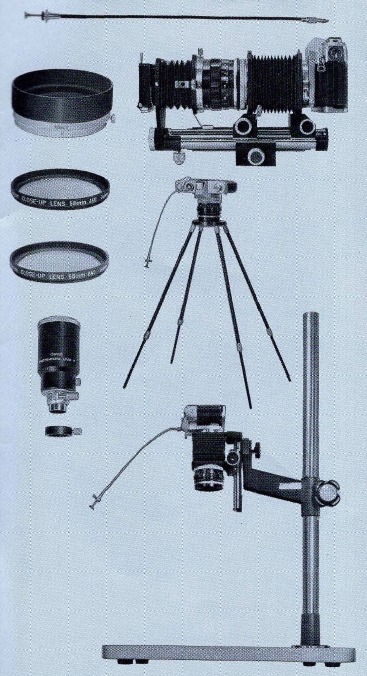

Accessoires

Filters (48 en 58 mm inschroefbaar)
Zonnekap
Canon Speedlite 102, 200
Flitser V-3
Canon-ontspanner
Hoekzoeker A
Balgen FL
Balgen R
Copystandaard 3F
Handige standaard F
58 mm Close-Up Lens 240, 450, 1800
Camera Holder R4-2
Canon Photomicro Unit F
Dioptrische aanpassingslenzen

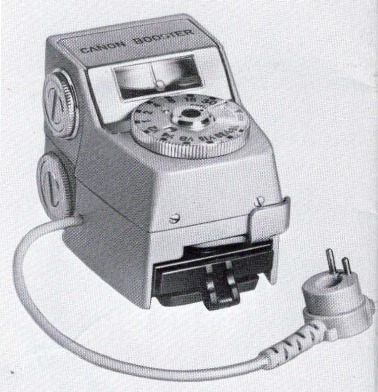

Canon Booster

Een afzonderlijk verkrijgbare Canon Booster is een hulpmeter die wordt bevestigd aan de FT en PELLIX QL voor het meten van de onderwerpen bij weinig licht.

Technische gegevens
Lichtmeetbereik: Met behulp van ASA 100-film; EV 2,5 1/4 sec.-EV - 3,5 15 sec. bij f/1.2.
Meetmethode: Direct afleesbaar type met nulmethode.
Fotocel: Maakt gebruik van een CdS-fotocel van de camera.
Belichtingstijdknop: In het geval van FT; 30, 15, 8, 4, 2, 1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60 sec.
Stroombronnen: Gebruik voor het bedienen van de meter twee 1,3 V M20 (#625) kwikbatterijen.
Gebruik voor de verlichting van het meterindicatievenster één 1,3 V M20-kwikbatterij (gebruik de batterij die uit de camera is verwijderd).
Batterijcontrole: Kan worden gecontroleerd met de schakelaar.
Afmetingen: 65 x 54 x 39 mm (2½" x 2¹/₈ x 1½").
Gewicht: 180 gram (6³/₈ oz.).

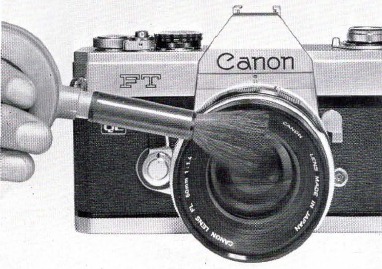

Correct onderhoud van de camera

Vocht en stof zijn schadelijk voor uw camera. Als uw camera voor langere tijd wordt opgeborgen, dan moet deze uit de tas worden gehaald en moet silicagel of een ander droogmiddel ernaast worden geplaatst.
Als u uw camera op een regenachtige dag of op het strand gebruikt, blijven er vocht en zoute lucht aan kleven, wat kan leiden tot vlekken, roest en corrosie. Gebruik een zachte borstel om stof te verwijderen en een zachte droge doek om schoon te maken.

• In extreem koude gebieden mag u de camera alleen aan de buitenlucht blootstellen wanneer deze in gebruik is. Stel de camera bij gebruik geleidelijk bloot aan de buitenlucht om te voorkomen dat de lens troebel wordt.
• Laat de camera in warme klimaten niet overdag in gesloten auto's of in direct zonlicht liggen. Het is niet goed voor de CdS-fotocel.

De lens reinigen
Gebruik een blaasbalg of een borstel om stof van de lens te verwijderen. Als er een vingerafdruk op de lens zit, breng dan een beetje pure alcohol of ether aan op een lensreinigingsdoekje , wikkel het doekje vervolgens om een luciferhoutje en veeg de lens lichtjes schoon met een cirkelvormige beweging.

CANON INC.
9-9, Ginza 5-chome, Chuo-ku, Tokio 104, Japan
CANON U.S.A., INC.
64-10 Queens Blvd., Woodside, Queens, New York 11377, U.S.A.
CANON U.S.A., INC., CHICAGO OFFICE
457 Fullerton Avenue, Elmhurst, Illinois 60126, U.S.A.
CANON OPTICS & BUSINESS MACHINES CO., INC.
3113 Wilshire Blvd., Los Angeles, California 90005, U.S.A.
CANON AMSTERDAM N.V.
Gebouw 70, Schiphol Oost, Holland
CANON LATIN AMERICA, INC.
Apartado 7022, Panama 5, Panama

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Canon FT Handleiding

Beschikbare talen
