osann One360 Handleiding

HOE TE GEBRUIKEN

• Dit product is geschikt voor kinderen met een lengte van 40 tot 150 cm.
• Installatie is achterwaarts gericht van 40 tot 105 cm lichaamslengte met behulp van de Isofix-connectoren en de Top-Tether-riem. Het kind wordt vastgemaakt met de 5-puntsgordel van het kinderautostoeltje.
• Voorwaarts gerichte installatie van 76 tot 105 cm lichaamslengte en een minimumleeftijd van 15 maanden met behulp van de Isofix-connectoren en de Top-Tether-riem. Het kind wordt vastgemaakt met de 5-puntsgordel van het kinderautostoeltje.
• Voorwaarts gerichte installatie van 100 tot 150 cm lichaamslengte wordt uitgevoerd met behulp van de Isofix-connectoren. De Top-Tether-riem is in deze maatklasse niet nodig. Het kind wordt vastgemaakt met de 3-punts veiligheidsgordel van de auto. Als alternatief kan het kinderautostoeltje in de maatklasse 100-150 cm ook alleen met de 3-punts veiligheidsgordel worden bevestigd. Het bevestigen van het stoeltje met de Isofix-connectoren is niet absoluut noodzakelijk, maar wordt wel aanbevolen.

GEBRUIK HET KINDERAUTOSTOELTJE NIET IN DE RIJRICHTING TOTDAT HET KIND DE LEEFTIJD VAN 15 MAANDEN HEEFT BEREIKT.

We raden aan om het kinderautostoeltje op de achterbank van het voertuig te installeren. Bevestig het kinderautostoeltje NIET voor achterwaarts gebruik in de hoogteklasse 40 tot 105 cm op de voorstoel waar een airbag aanwezig is. Het kan op de voorstoel worden gebruikt als de airbag kan worden uitgeschakeld. Raadpleeg de handleiding van het voertuig voor meer informatie hierover.

OPMERKING (40-105 cm):
Dit is een i-Size kinderbeveiligingssysteem. Het is goedgekeurd volgens Reglement nr. 129 voor gebruik in 'i-Size-compatibele' voertuigstoelen zoals gespecificeerd door de voertuigfabrikant in de handleiding van de voertuigeigenaar. Neem in geval van twijfel contact op met de fabrikant van het kinderbeveiligingssysteem of de dealer.

Het kinderbeveiligingssysteem kan op alle Isofix-stoelen worden gebruikt zolang er ook een bevestigingshaak voor de bovenste bevestigingsriem aanwezig is.

OPMERKING (100-150 cm):
Dit is een geoptimaliseerde i-Size kinderzitverhoger. Het is goedgekeurd volgens Reglement nr. 129 voor gebruik primair in "i-Size voertuigstoelen" zoals gespecificeerd door voertuigfabrikanten in de handleiding van de voertuigeigenaar. Neem in geval van twijfel contact op met de fabrikant van het verlengde kinderbeveiligingssysteem of de dealer.

De geoptimaliseerde i-Size zitverhoger kan ook op alle stoelen in de categorie "universeel" worden gebruikt, zolang dit niet in strijd is met het interieur van het voertuig.

Neem bij twijfel contact op met de fabrikant van het autostoeltje of de verkoper.

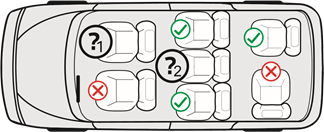

1. & 2.:

40-105 cm: Alleen als Isofix-connectoren en een bevestigingshaak voor de bovenste bevestigingsriem beschikbaar zijn. Voor achterwaarts gebruik bovendien alleen als de airbag kan worden uitgeschakeld.

100-150 cm: Alleen als er ten minste een 3-puntsgordel beschikbaar is die voldoet aan ECE R16. Als er Isofix-connectoren beschikbaar zijn, kunnen deze ook worden gebruikt. Het kind alleen vastzetten met een 2-puntsgordel is niet toegestaan.

De volgende tabel geeft informatie over de bevestigingsmiddelen en -methoden:

• Lees deze instructies zorgvuldig door voor gebruik om de veiligheid van uw kind te garanderen. Bewaar de handleiding. Het niet naleven van de instructies in deze handleiding kan leiden tot ernstig letsel bij uw kind.
• Het kinderzitje mag alleen worden gebruikt met het eigen 5-punts gordelsysteem voor kinderen die minder dan 18 kg wegen en minder dan 105 cm lang zijn.
• Het kinderzitje MAG NIET worden gebruikt met het eigen 5-punts gordelsysteem voor kinderen die meer dan 18 kg wegen en langer zijn dan 105 cm.
• Het kinderzitje kan achterwaarts of voorwaarts worden geïnstalleerd met de Isofix-connectoren en de Top-Tether-riem.

  Installeer het kinderautostoeltje niet in een voorwaarts gerichte positie totdat het kind minstens 15 maanden oud is.
• Voor Isofix-installatie: Lees zeker de handleiding van de autofabrikant.
• Gebruik geen dragende contactpunten anders dan die beschreven in de instructies en aangegeven in het kinderbeveiligingssysteem.
• Gebruik dit kinderautostoeltje niet thuis. Het is uitsluitend ontworpen voor gebruik in een auto.
• Laat uw kind nooit zonder toezicht in het stoeltje achter.
• Plaats het achterwaarts gerichte kinderautostoeltje niet op de voorstoel met een geactiveerde airbag. Dit kan leiden tot ernstig letsel of de dood.
• Het kinderzitje moet worden vervangen als het bij een ongeval aan een zware impact is blootgesteld.
• Om veiligheidsredenen moet het kinderautostoeltje in het voertuig worden vastgezet, zelfs als er geen kind in het kinderautostoeltje zit.
• Zorg er altijd voor dat alle gordels die het kinderautostoeltje aan het voertuig bevestigen, goed vastzitten en dat alle gordels die het kind vasthouden, zijn aangepast aan het lichaam van het kind. Zorg ervoor dat de gordels niet gedraaid zijn.
• Bagage of andere voorwerpen die letsel kunnen veroorzaken bij een botsing, moeten goed worden vastgezet.
• De stijve items en plastic onderdelen van een kinderbeveiligingssysteem moeten zo worden geplaatst en geïnstalleerd dat ze niet bekneld kunnen raken door een beweegbare stoel of een autodeur.
• Het is belangrijk dat gordels die laag zitten, het bekken van het kind stevig op zijn plaats houden. Om het risico op vallen te voorkomen, moet uw kind altijd worden vastgemaakt.
• Het is gevaarlijk om wijzigingen of toevoegingen aan het product aan te brengen zonder goedkeuring van de verantwoordelijke autoriteit. Het niet naleven van de installatie-instructies van de fabrikant van het kinderbeveiligingssysteem kan ook risico's opleveren voor de veiligheid van uw kind.
• Dit kinderzitje is ontworpen voor kinderen met een maximale lengte van 150 cm. Overbelast het kinderzitje nooit door meer dan één kind of extra ladingen erin te vervoeren.
• Het kinderbeveiligingssysteem mag niet zonder de stoelbekleding worden gebruikt.
• De stoelbekleding mag niet worden vervangen door een andere bekleding dan die door de fabrikant wordt aanbevolen, aangezien deze stoelbekleding een belangrijk onderdeel is van de beschermingsprestaties.

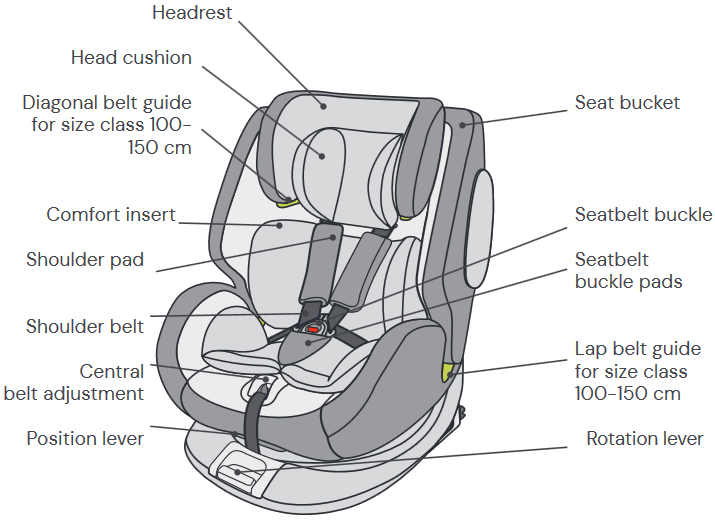

ONDERDELEN VAN HET STOELTJE

Vooraanzicht

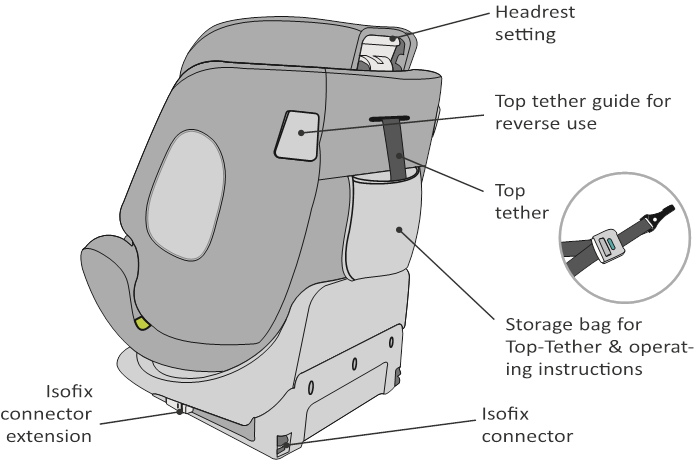

Achteraanzicht

HET GEBRUIK VAN HET KINDERZITJE

De hellingshoek van het kinderzitje instellen

• Bedien de positiehendel aan de onderkant van de stoelkuip met één hand.
• Houd de zitpan met de andere hand vast en pas de hoek aan.

De volgende zitposities zijn mogelijk:
(Zie het label op het kinderzitje)

Naar achteren gericht,
Lichaamslengte 40-75 cm, positie: R1
Lichaamslengte 76-105 cm, positie: R2

Naar voren gericht,
Lengte 76-105 cm, min.
15 maanden:
4 posities (1-4)

Naar voren gericht, lichaamsgrootte:
100-150 cm: 1 positie (1)

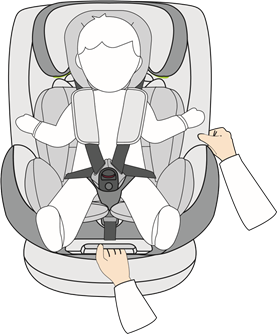

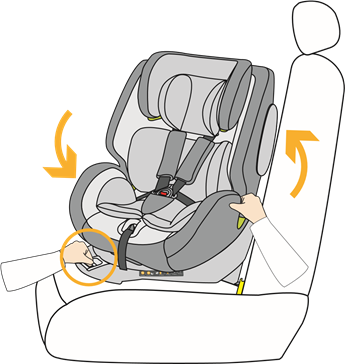

Het kinderzitje draaien

• Trek met één hand aan de rotatiehendel aan de voorkant van de basis en met de andere hand kunt u de zitting in de gewenste rijrichting draaien.
• De naar voren gerichte positie is alleen geschikt voor kinderen met een minimumleeftijd van 15 maanden en een minimumlengte van 76 cm. De naar achteren gerichte positie is ontworpen voor kinderen met een lengte van 40 tot 105 cm en een maximumgewicht van 18 kg.
• De zijpositie is alleen bedoeld om het instappen van het kind te vergemakkelijken. Deze positie mag niet worden gebruikt tijdens het rijden.

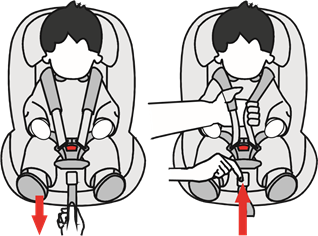

De gordel verstellen

• Om de gordel los te maken, drukt u met één hand op de gordelverstelknop in het zitgedeelte. Houd de gordelgesp met de andere hand vast en maak de bevestigde riemen voorzichtig los.
• Trek aan de voorste verstelriem om de gordels strakker aan te spannen. Zorg ervoor dat de riemen niet gedraaid zijn.

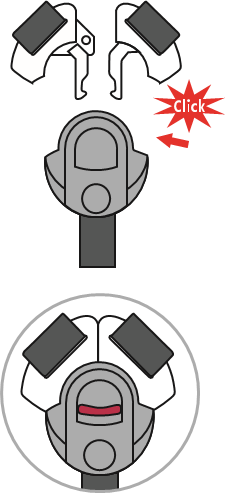

De gordel openen/sluiten

• Om de gordel te ontgrendelen, drukt u op de knop op de gordelgesp, trekt u de gesptongen eruit en scheidt u ze.
• Om de gordel te vergrendelen, verbindt u eerst beide tongen van de gesp en steekt u ze vervolgens samen in de gordelgesp.

De hoofdsteun verstellen

• Maak de gordel los en trek aan de hendel om de hoofdsteun aan de achterkant van het kinderzitje te verstellen. Verplaats de hoofdsteun totdat deze op de juiste hoogte vastklikt.

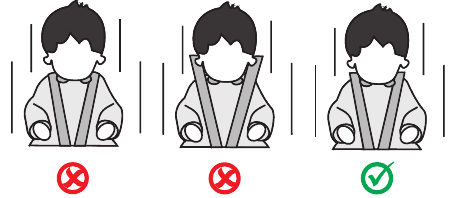

• Zorg ervoor dat de schouderbanden net boven de schouders van uw kind zitten wanneer ze uit het kinderzitje komen.
• Laat de hendel los en zorg ervoor dat de hoofdsteun is vastgezet.

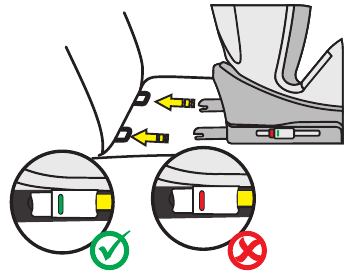

Isofix-connectoren

• Druk op de twee laterale Isofix-connectorknoppen om de lengte van de Isofix-connectoren te verlengen.
• Geleid de Isofix-connectoren op de Isofix-verankeringspunten op de stoel van het voertuig en zorg ervoor dat ze in de juiste positie vergrendelen.
• Duw het kinderzitje naar binnen totdat het stevig tegen de rugleuning van de stoel van het voertuig rust. Zorg ervoor dat beide Isofix-indicatoren groen weergeven.

Hoofdkussen & comfortinzetstuk

• Het hoofdkussen en het comfortinzetstuk zijn ontworpen voor baby's met een lichaamslengte van 40-75 cm.
• Verwijder beide inzetstukken zodra uw kind de aangegeven lichaamslengte heeft overschreden.

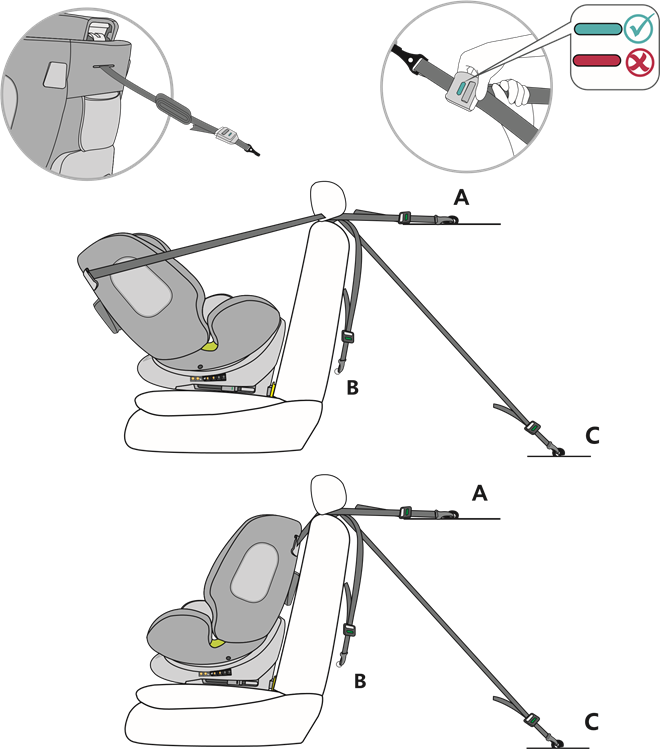

Top tether voor maatbereik 40-105 cm

• Verwijder de top tether uit de opbergzak.
• Om de top tether los te maken, drukt u met één hand op de grijze knop en trekt u met de andere hand aan de zijkant van het riemanker tot de vereiste lengte.
• Om de top tether te bevestigen, klikt u het anker vast aan het bevestigingspunt op de autostoel en trekt u het zo strak mogelijk aan. De display wordt pas groen als de riem voldoende is aangespannen.
• Wanneer u het kinderzitje naar achteren gericht gebruikt, moet de top tether-riem door de top tether-geleider aan de zijkant van het kinderzitje worden geregen. Gebruik idealiter de geleider naar het interieur van uw auto om rotatie naar de autodeur te garanderen voor gemakkelijk in- en uitstappen.
• De Top-Tether-riem is alleen nodig voor het maatbereik 40-105 cm. In de maatklasse 100-150 cm kunt u de Top-Tether-riem terug in de opbergzak opbergen.

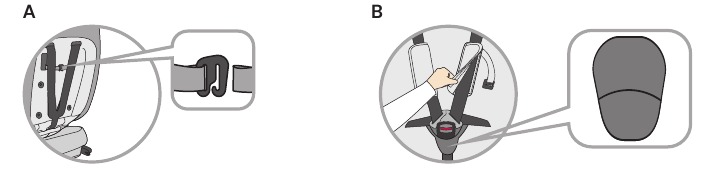

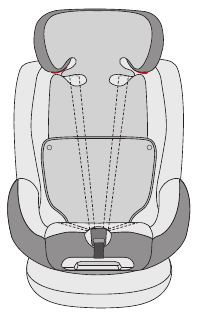

Het 5-punts veiligheidsgordelsysteem opbergen voor maatklasse 100-150 cm

• Open de stoelbekleding aan de achterkant van het kinderzitje en haak de schouderstukken los van hun haken (afb. A). Open de schouderstukken met hun drukknopen zodat u de schouderstukken volledig van de kinderstoel kunt verwijderen (afb. B). Verwijder ook de bekleding van de gordelgesp.

• Maak het gordelsysteem los tot de maximale lengte.
• Berg de Top-Tether-riem op in de opbergzak aan de achterkant van het kinderzitje.
• Open de bekleding aan de achterkant bij de drukknopen en vouw deze weg. Vouw ook het onderste deel van de hoofdsteunbekleding opzij (afb. C).

• Open het harnassysteem en breng de schouderbanden achter de bekleding.
• Trek de bekleding in het zitgedeelte voorzichtig los zodat u de gordelgesp door de opening in de stoelbekleding kunt halen.
• Steek de tongen van de gordelgesp in de gordelgesp en berg deze op in de uitsparing in het zitgedeelte (afb. D).

• Leg de bekleding terug over het zitgedeelte en zorg ervoor dat de bekleding in de gleuf zit.
• Vouw het onderste deel van de hoofdsteunbekleding terug en vouw de rugleuningbekleding weer omhoog en sluit deze met de drukknopen.

• Bewaar de verwijderde kussens op een veilige plaats voor later gebruik.

REINIGING

Om het langdurig gebruik van uw kinderzitje te garanderen, mag u geen oplosmiddelen, schuurmiddelen of agressieve reinigingsmiddelen gebruiken om het autostoeltje te reinigen. Controleer de stabiliteit van de stof en de naden na elke wasbeurt. Volg bij het wassen van de stof zorgvuldig de instructies op het label (zie hieronder).

Wassen op 30°C, fijnwasprogramma

NIET strijken

NIET bleken

NIET chemisch reinigen

Drogen in de droogtrommel op lage temperatuur

ONDERHOUD

Controleer regelmatig de staat van het product op mogelijke schade. In geval van schade mag het kinderzitje niet meer worden gebruikt en moet het buiten het bereik van kinderen worden bewaard.

Neem bij problemen contact op met
Osann klantenservice op +49 (0)7731 970077.

INSTALLATIE VAN HET KINDERZITJE

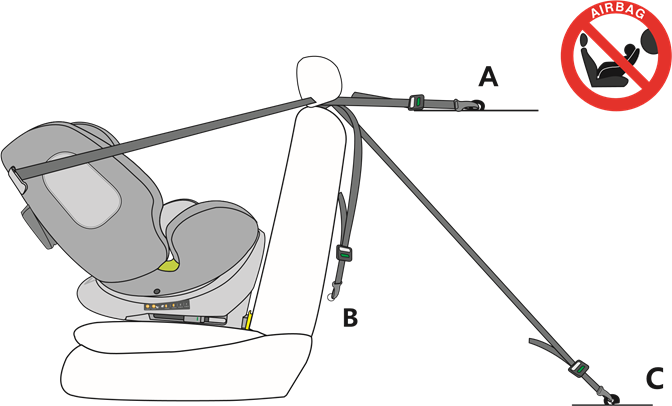

Maatklasse 40-105 cm, max. 18 kg, achterwaarts gericht

1. Verstel het kinderzitje in de maximale ligpositie en draai het zo dat het naar de zitpositie R1 - 40-75 cm in achterwaartse richting wijst. Als de lengte van uw kind groter is dan 75 cm, verander dan naar de zitpositie R2 - 76-105 cm.
2. Druk op de twee laterale Isofix-connector knoppen om de lengte van de Isofix-connectoren te verlengen.
3. Geleid de Isofix-connectoren op de Isofix-ankerpunten op de stoel van het voertuig en zorg ervoor dat ze in de juiste positie vergrendelen.
4. Duw het kinderzitje naar binnen totdat het stevig tegen de rugleuning van de stoel van het voertuig rust. Zorg ervoor dat beide Isofix-indicatoren groen weergeven.
5. Haal de top tether uit de opbergtas en verleng deze tot de volledige lengte.
6. De Top-Tether riem moet door de Top-Tether geleider aan de zijkant van het kinderzitje worden geleid. Gebruik idealiter de geleider naar de binnenkant van uw auto om rotatie naar de autodeur te garanderen voor gemakkelijke in- en uitstap.
7. Klik de top tether vast aan de haak in uw auto (bijv. aan de achterkant van de autostoel of in de kofferbak. Raadpleeg hiervoor de handleiding van uw auto).
8. Span de top tether aan totdat het display op de top tether groen wordt.
9. Wanneer u uw kind in het kinderzitje plaatst, draai dan voor het gemak het kinderzitje naar de autodeur.
10. Maak de gordelgesp op het kinderzitje los en plaats de riemen aan de buitenkant van de stoel.
11. Zet uw kind in het kinderzitje.
12. Pas de hoogte van de hoofdsteun aan zoals hierboven beschreven.
13. Maak de gordelgesp weer vast totdat u een klik hoort.
14. Trek aan de voorste verstelriem om de riemen aan te spannen. Zorg ervoor dat de riemen niet gedraaid zijn.
15. Draai de stoel in de achterwaarts gerichte positie. Controleer of het kinderzitje in deze positie is vergrendeld.

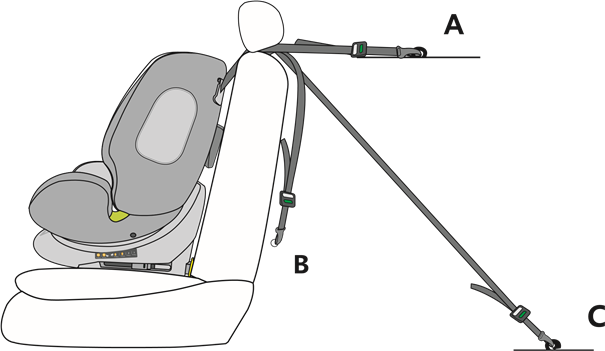

Lengteklasse 76-105 cm, min. 15 maanden, max. 18 kg, voorwaarts gericht

GEBRUIK HET KINDERZITJE NIET IN DE RIJRICHTING TOTDAT HET KIND MINSTENS 15 MAANDEN OUD IS.

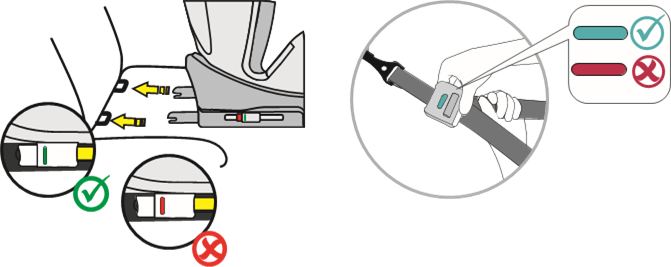

1. Druk op de twee laterale Isofix-connector knoppen om de lengte van de Isofix-connectoren te verlengen.
2. Geleid de Isofix-connectoren op de Isofix-ankerpunten op de stoel van het voertuig en zorg ervoor dat ze in de juiste positie vergrendelen.
3. Duw het kinderzitje naar binnen totdat het stevig tegen de rugleuning van de autostoel rust. Zorg ervoor dat beide Isofix-indicatoren op groen staan.
4. Haal de top tether uit de opbergtas en verleng deze tot de volledige lengte.
5. Klik de top tether vast aan de haak in uw auto (bijv. aan de achterkant van de autostoel of in de kofferbak. Raadpleeg hiervoor de handleiding van uw auto).
6. Span de top tether aan totdat het display op de top tether groen wordt.
7. Maak de gordelgesp op het kinderzitje los en plaats de riemen aan de buitenkant van de stoel. Zet uw kind in het kinderzitje.
8. Pas de hoogte van de hoofdsteun aan zoals hierboven beschreven.
9. Maak de gordelgesp weer vast totdat u een klik hoort.
10. Trek aan de voorste verstelriem om de riemen aan te spannen. Zorg ervoor dat de riemen niet gedraaid zijn.
11. Bij het kijken in de rijrichting biedt het kinderzitje vier verstelbare zitposities.

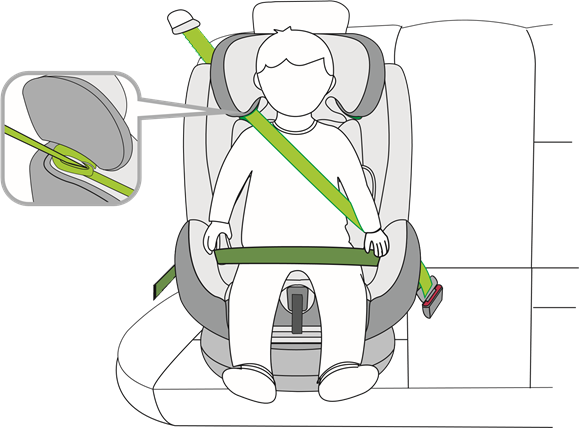

Maatklasse 100-150 cm, voorwaarts gericht

1. De 5-punts veiligheidsgordel en de top-tether van het kinderzitje moeten worden opgeborgen zoals eerder beschreven. Deze zijn niet nodig in deze maatklasse.

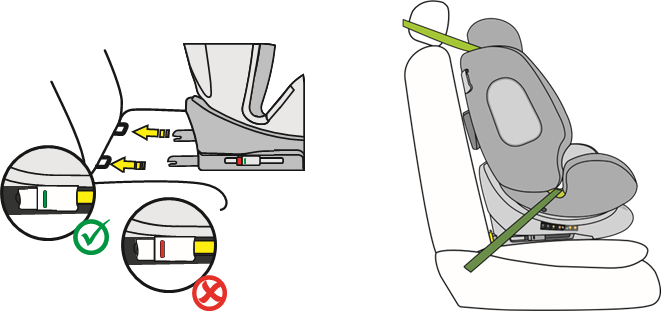

2. Druk op de twee laterale Isofix-connector knoppen om de lengte van de Isofix-connectoren te verlengen.
3. Geleid de Isofix-connectoren naar de Isofix-ankerpunten op de autostoel en klik ze op hun plaats.
4. Duw het kinderzitje naar binnen totdat het stevig tegen de rugleuning van de autostoel rust. Zorg ervoor dat beide Isofix-indicatoren op groen staan.
5. Haal de diagonale riem van de 3-punts veiligheidsgordel in de auto door de diagonale riemgeleider op de hoofdsteun van het kinderzitje.
6. Haal de heupgordel van de 3-punts veiligheidsgordel van de auto door de eerste heupgordelgeleider in het zitgedeelte van het kinderzitje.
7. Wanneer u uw kind in het kinderzitje plaatst, draai dan voor het gemak het kinderzitje naar de autodeur.
8. Zet uw kind in het kinderzitje.
9. Pas de hoogte van de hoofdsteun zo aan dat het hoofd van het kind volledig in de hoofdsteun zit en de diagonale riem uit de riemgeleider ter hoogte van de schouders van het kind komt.
10. Draai de stoel in de voorwaarts gerichte positie. Controleer of het kinderzitje in deze positie is vergrendeld.
11. Sluit de gordelgesp van de 3-punts veiligheidsgordel totdat u een klik hoort.
12. Zorg ervoor dat zowel de diagonale riem als de heupgordel door de tweede heupgordelgeleider op het kinderzitje lopen, die naar de veiligheidsgordelgesp van de auto is gericht.
13. Trek aan de diagonale riem om deze aan te spannen. Zorg ervoor dat de riemen niet gedraaid zijn.14. De zitpositie moet op positie 1 worden ingesteld.

Installatie zonder Isofix:
Als alternatief kan het kinderzitje in de maatklasse 100-150 cm ook alleen met de 3-punts veiligheidsgordel worden gemonteerd. Het bevestigen van de stoel met de Isofix-connectoren is niet absoluut noodzakelijk, maar wordt wel aanbevolen.

Osann GmbH
Gewerbestr. 22
D-78244 Gottmadingen
Tel.: +49 (0)7731 970077
Fax: +49 (0)7731 970055
E-mail: info@osann.de
www.osann.de
