Tesla J1772 Handleiding

PRODUCTOVERZICHT

Deze handleiding is van toepassing op Wall Connectors met onderdeelnummer 14577681509549-**-*.

Productspecificaties

Spanning en bedrading	Nominaal 200-240 V AC enkelfasig
Stroombereik	12 – 48 ampère
Aansluitblokken	12-4 AWG (3,5 - 25 mm 2 ), uitsluitend koper
Ondersteunde kabelbuisafmetingen	¾ inch (21 mm) standaard, 1 inch (27 mm) optioneel
Aardingssysteem	TN/TT
Frequentie	50/60 Hz
Kabellengte	7,3 m
Afmetingen Wall Connector	Hoogte: 345 mm Breedte: 155 mm Diepte: 110 mm
Afmetingen draadklembeugel	Hoogte: 250 mm Breedte: 120 mm Diepte: 50 mm
Gewicht (inclusief draadklem)	4,5 kg
Bedrijfstemperatuur	-30˚C tot 50˚C
Opslagtemperatuur	-40˚C tot 85˚C
Beschermingsgraad behuizing	Type 3R
Ventilatie	Niet vereist
Mogelijkheid tot loskoppelen	Externe stroomonderbreker
Aardflekbeveiliging	Geïntegreerd, geen extra vereist (CCID20)
Wi-Fi	2,4 GHz, 802.11b/g/n
Goedkeuringen agentschappen	cULus - E351001

Transport en opslag: zorg ervoor dat de Wall Connector zich tijdens het verplaatsen, transporteren of opslaan binnen de opslagtemperatuur bevindt.

Waarde stroomonderbreker/maximaal vermogen
Stroomvermogen
Installeer een standaard tweepolige stroomonderbreker van 60 ampère voor maximaal vermogen. De Wall Connector bevat geïntegreerde GFCI-beveiliging - installeer geen GFCI-stroomonderbreker.
De Wall Connector is voorzien van automatisch loadmanagement waarmee het maximale vermogen kan worden aangepast aan een bestaande stroomvoorziening. Selecteer een lagere ampèreconfiguratie als de stroomvoorziening de configuratie van 60 ampère niet kan ondersteunen.

Stroomonderbreker (ampère)	Maximaal vermogen (ampère)	Stroomvermogen bij 240 volt (kW)
60	48	11,5
50	40	9,6
40	32	7,6
30	24	5,7
20	16	3,8
15	12	2,8

OPMERKING: externe scheidingsschakelaars zijn niet vereist en worden ook niet aanbevolen.
OPMERKING: de grootte van de stroomonderbreker wordt geprogrammeerd tijdens het inbedrijfstellingsproces. Zie de inbedrijfstellingsprocedure voor meer informatie.
OPMERKING: sommige Tesla-voertuigen verbruiken mogelijk minder stroom dan het maximale vermogen. De werkelijke laadsnelheid is afhankelijk van het vermogen van de Wall Connector en de ingebouwde lader in het voertuig.

Geleiders van vertakte circuits en aardingsdraad

• Raadpleeg de plaatselijke elektriciteitsvoorschriften om de juiste geleiders te selecteren als u installeert voor een vermogen lager dan het maximale vermogen en de grootte van de aardingsdraad die geschikt zijn voor de gekozen stroomonderbreker.
• Gebruik voor installatie voor maximaal vermogen een koperdraad met een minimale dikte van 6 AWG en een temperatuur van 90 °C voor geleiders.
  OPMERKING: vergroot de geleiders indien nodig.
• Voor locaties met meerdere Wall Connectors moet elke Wall Connector een eigen vertakt circuit hebben met L1, L2/N en aarde.
• ALLEEN KOPERDRAADAANSLUITINGEN voor aansluiting op de draadklemmen van de Wall Connector. Geleiders kunnen gevlochten of massief zijn.
• Sluit de vertakte circuits vast aan op scheidingsschakelaars of stroomonderbrekers. Installeer GEEN stekkerverbindingen.
• Gebruik waterdichte fittingen voor buiteninstallaties bij het bevestigen van voedingskabels aan de draadklem.

Aardingsaansluitingen
De Wall Connector moet een aardpad terug hebben naar het belangrijkste aardingspunt van de installatie op locatie. Zonder een goede aardverbinding treedt er een fout op in de Wall Connector tijdens een aardingstest. De aardingsgeleider van de apparatuur moet met de circuitgeleiders worden aangelegd en worden aangesloten op de aardingsklem van de apparatuur in de draadklem. Installeer een aardingsdraad (PE) met een afmeting volgens de plaatselijke elektriciteitsvoorschriften.

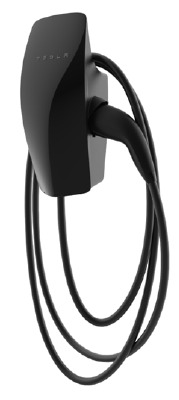

De Wall Connector gebruiken

1. Open de laadpoort van het voertuig.
2. Steek de laadhandgreep in de laadpoort van het voertuig.
3. Controleer de voertuigbediening om het opladen te verifiëren.
4. Om de laadhandgreep uit het voertuig te verwijderen, houdt u de knop op de handgreep ingedrukt om de laadpoort te ontgrendelen.

5. Verwijder de laadhandgreep uit de laadpoort van het voertuig.
6. Wikkel de laadkabel tegen de klok in rond de Wall Connector en steek de laadhandgreep in de houder.


Functies

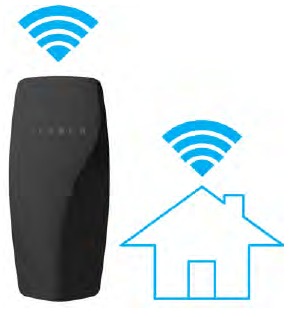

Connectiviteit
De Wall Connector is uitgerust met wifi om te communiceren met lokale site-routers, voertuigen, mobiele apparaten, andere Wall Connectors en andere Tesla-producten.

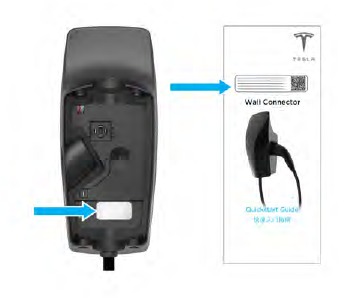

Gehost toegangspunt
De Wall Connector host een met een WPA2-wachtwoord beveiligd, 2,4 GHz, 802.11 wifi-toegangspuntnetwerk om de inbedrijfstelling en verbinding met andere apparaten te vergemakkelijken.
Een unieke SSID wifi-netwerknaam en een WPA2-wachtwoord voor verbinding met de Wall Connector zijn afgedrukt op een label aan de achterkant van de hoofdeenheid, evenals op de voorkant van de Snelstartgids die in de doos is meegeleverd.

Lokaal netwerk
Als u de Wall Connector met een lokaal wifi-netwerk verbindt, kan deze draadloze firmware-updates, toegang tot diagnose op afstand en de mogelijkheid om gebruiksgegevens bij te houden ontvangen. Een wifi-verbinding is vereist voor locaties die gebruikmaken van authenticatie, facturering en andere functies voor vastgoedbeheer.
De Wall Connector ondersteunt alleen met WPA2/3 beveiligde, 2,4 GHz, 802.11-netwerken in infrastructuurmodus.
OPMERKING: netwerken die niet met een wachtwoord zijn beveiligd, worden niet ondersteund. De Wall Connector toont geen netwerken zonder wachtwoordbeveiliging in de optielijst. Open netwerken zonder wachtwoord worden niet ondersteund en worden niet herkend door de Wall Connector.
OPMERKING: WPA enterprise wordt in een toekomstige firmware-update ondersteund.
OPMERKING: functies voor vastgoedbeheer worden ingeschakeld via toekomstige firmware-updates.

Aardlekbeveiliging
De geïntegreerde aardlekbeveiliging (GFCI) detecteert automatisch een stroomverschil tussen de geleiders van de stroomtoevoer, wat zou aangeven dat er stroom door de aardgeleider (PE) loopt.
Als er een aardlek optreedt na 10 seconden opladen, wacht de Wall Connector 15 minuten voordat er automatisch een nieuwe poging wordt gedaan om op te laden. Er worden maximaal vier pogingen gedaan om op te laden voordat gebruikersinteractie vereist is.
Als er binnen 10 seconden na het opladen een foutstroom optreedt, wordt de Wall Connector vergrendeld en is gebruikersinteractie vereist om de laadfunctionaliteit te herstellen.
Aanbevolen interactie omvat het indrukken van de knop op de laadhandgreep, of het verwijderen van de laadhandgreep uit het voertuig en het opnieuw plaatsen ervan. Als dit het probleem niet oplost, zoek dan naar een aardlekprobleem, zoals water dat is binnengedrongen.

Aardingsgarantie
De Wall Connector controleert voortdurend de aanwezigheid van een veilige aardverbinding en herstelt automatisch van storingen. De aardingsgarantie werkt door een kleine hoeveelheid stroom in de aardgeleider te injecteren om de impedantie tussen de lijn en de aarde te meten. Als er een hoge impedantie wordt gedetecteerd, vergrendelt de Wall Connector het opladen en wordt een foutcode van twee (2) rode knipperlichten weergegeven. Zie Foutcodes voor een volledige lijst met foutcodes.
Voor een goede werking van de aardingsgarantie op TN-netwerken moet één poot van de distributietransformator aardverbonden zijn (neutraal). Aardverbinding mag slechts op één locatie in het elektrische systeem van een locatie plaatsvinden.
De aardingsgarantie van de Wall Connector kan worden aangepast in landen met TT- of IT-netwerkconfiguraties en kan worden uitgeschakeld in de inbedrijfstellingsprocedure.
De aardingsmonitoronderbreker bewaakt de aardverbinding van de Wall Connector. Selecteer de juiste optie op basis van het aardingssysteem en de aardimpedantie van de installatie.
Afhankelijk van het land zijn er drie opties beschikbaar:

• Inschakelen: de aardverbinding wordt bewaakt en een gedetecteerde hoge aardweerstand schakelt de Wall Connector uit. Dit is de voorkeursinstelling om bescherming te bieden en moet worden geselecteerd wanneer een sterke aardverbinding wordt verwacht (zoals het geval is bij TN-netwerken en de meeste TT-netwerken), en waar dit wettelijk verplicht is.
• Bewaken: de aardverbinding wordt bewaakt, maar een gedetecteerde hoge aardweerstand schakelt de Wall Connector niet uit. Dit moet worden geselecteerd als de controle van de aardingsbewaking valse positieven oplevert en de aardimpedantie niet kan worden verbeterd (zoals het geval is bij sommige TT-netwerken).
• Uitgeschakeld: de aardverbinding wordt niet bewaakt. Dit moet worden geselecteerd wanneer de aardverbinding niet tot stand wordt gebracht (zoals het geval is bij IT-netwerken), of wanneer de stroom die door deze controle wordt geïnduceerd problematisch zou zijn (zoals het geval is bij sommige TT-netwerken met gevoelige aardlekschakelaars).

OPMERKING: aardingsbewaking is altijd ingeschakeld voor installaties in Noord-Amerika.
Tijdelijke problemen, zoals aardfouten of stroompieken, worden automatisch opgelost.

Temperatuurbewaking
De Wall Connector bewaakt actief de temperaturen op meerdere locaties tijdens het opladen om de stabiliteit van de laadsessie te garanderen. Temperatuursensoren bevinden zich bij de relais, microcontroller, laadhandgreep en achterkant van de hoofdeenheid om de temperatuur van de aansluitingen in de draadklem te bewaken.
In warmere omstandigheden kan de Wall Connector de stroom en laadsnelheid verlagen om zichzelf te beschermen. Wanneer dit gebeurt, blijft de lichtbalk op de voorplaat het "streaming groen" weergeven en een knippercode van drie rode flitsen om aan te geven dat het opladen is verminderd als gevolg van hoge temperaturen. Als de warmte blijft stijgen, stopt de Wall Connector het opladen en wordt een knippercode van drie rode flitsen weergegeven.
OPMERKING: zie Foutcodes voor een volledige lijst met foutcodes.
Installeer de Wall Connectors voor optimale prestaties in gebieden waar de omgevingstemperatuur onder de 50˚C blijft. In zeldzame gevallen kan de Wall Connector de stroomsterkte beginnen te verlagen bij omgevingstemperaturen van 35˚C. Aanpassingen aan de stroomsterkte zijn automatisch en vereisen geen gebruikersinvoer; de Wall Connector keert terug naar de startstroom wanneer de temperaturen worden verlaagd.

Stroomuitval
Als er een stroomstoring is terwijl de Wall Connector een voertuig oplaadt, wordt het opladen automatisch hervat binnen 1 tot 3 minuten na het herstel van de stroom. De Wall Connector geeft een continu blauw licht op de voorplaat weer om aan te geven dat hij met het voertuig communiceert en wacht om het opladen te hervatten. Als u na het herstel van de stroom op de knop op de laadhandgreep drukt, hervat de Wall Connector het opladen onmiddellijk.

Firmware-updates
Firmware-updates worden automatisch toegepast op de Wall Connector om de gebruikerservaring te verbeteren en nieuwe functies te introduceren. Verbind de Wall Connector met wifi voor toegang tot de meest recente firmware-update. Zie de inbedrijfstellingsprocedure Tesla-voertuigen kunnen firmware-updates naar Wall Connectors sturen.

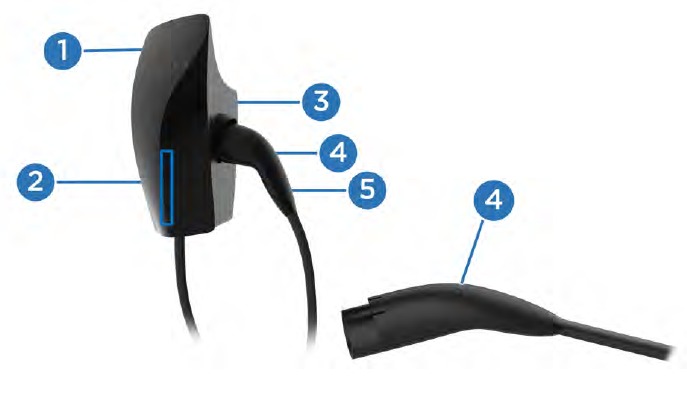

Externe componenten van de Wall Connector
"Wall Connector" verwijst naar het product als geheel.

1. Voorplaat
2. Lichtbalk (verticaal)
3. Hoofdeenheid
4. Knop laadhandgreep
5. Laadhandgreep

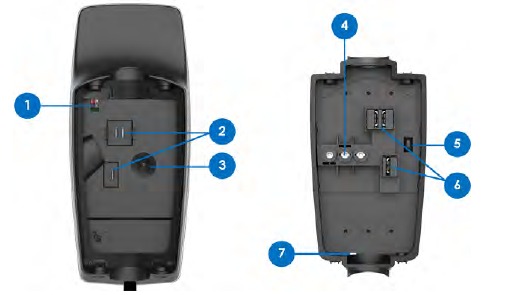

Interne componenten van de Wall Connector

1. RS-485-poort
2. Contactbladen
3. Temperatuursensor
4. Geleideraansluitingen
5. Verankeringspunt kabelbinder
6. Schuifcontacten
7. Drainageopening draadklem (maakt type 3R-bescherming mogelijk)

INSTALLATIE

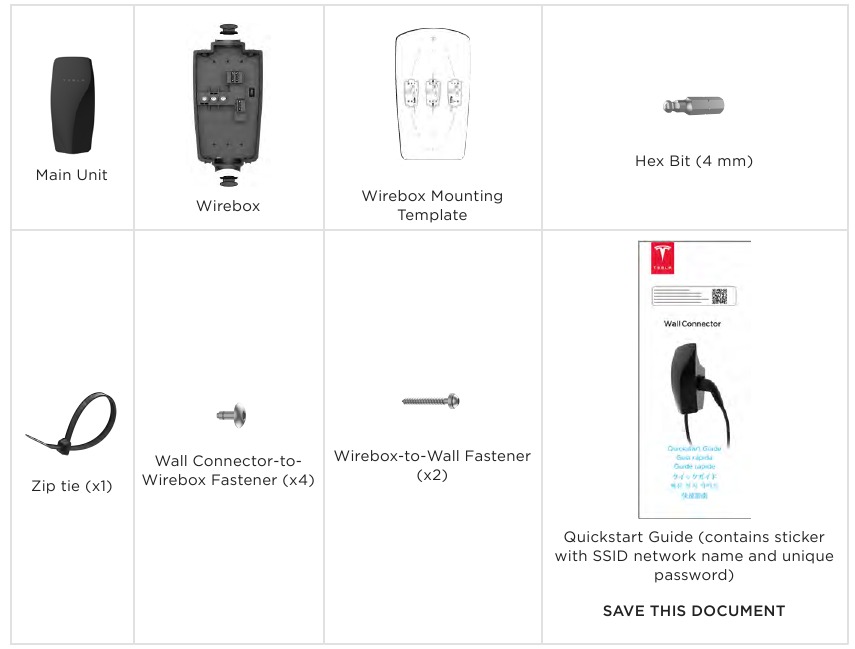

In de verpakking
OPMERKING: de hex-bit, kabelbinder en bevestigingsmiddelen bevinden zich in een plastic zak in de draadbox, die is bevestigd aan de hoofdeenheid van de Wall Connector.
OPMERKING: muurpluggen zijn niet inbegrepen. Gebruik bij installatie in beton of andere soortgelijke materialen muurpluggen van 6 mm.

Gereedschap

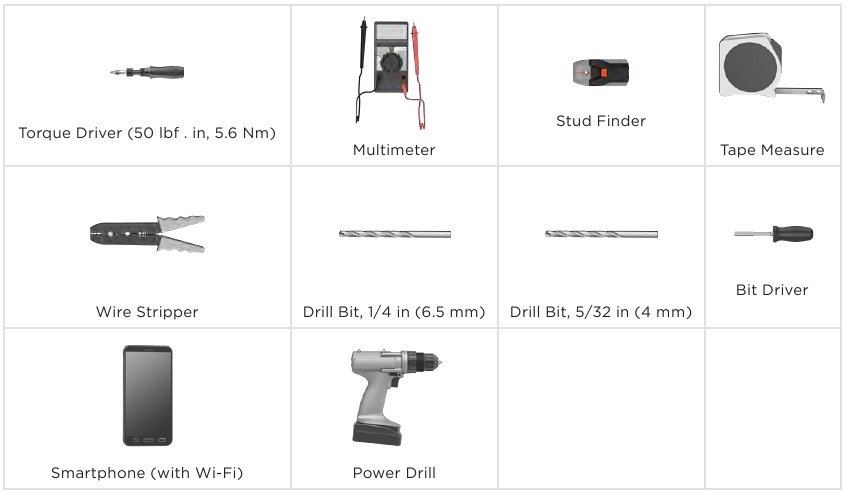

Vereist gereedschap
OPMERKING: de maten van de boorbit gaan uit van houten montageoppervlakken. Raadpleeg een elektricien voor optimale maten van de geleidegaten bij installatie op beton of ander metselwerk.

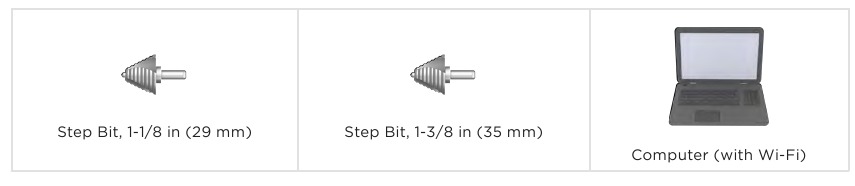

Optioneel gereedschap

Installatie-overwegingen
Wall Connector kan worden geïnstalleerd op elk vlak, verticaal oppervlak dat het gewicht kan dragen (bijv. muur, sokkel, enz.). Wall Connector weegt 6,8 kg.

Locatie kiezen
Installeer Wall Connector op een locatie waar de laadkabel de laadpoort van de auto kan bereiken zonder de kabel te belasten. Aanbevolen installatiegebied voor Wall Connectors met kabel:

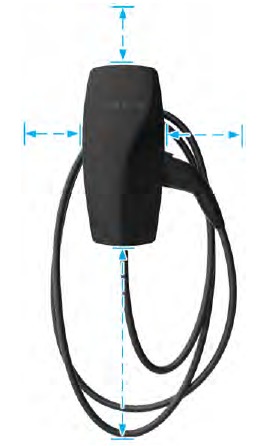

Installeer Wall Connector op een locatie met voldoende ruimte aan alle kanten, zodat de laadkabel rond de unit kan worden geleid en de laadhandgreep comfortabel in het zijstation kan worden geplaatst.

OPMERKING: als de ruimte beperkt is, kan er een kabelorganizer in de buurt van de Wall Connector worden geïnstalleerd (apart verkrijgbaar).

Hoogte kiezen

• Maximale hoogte (binnen en buiten): 1,52 m
• Aanbevolen hoogte: ~1,15 m
• Minimale hoogte buiten: 0,6 m
• Minimale hoogte binnen: 0,45 m

Wi-Fi-signaalontvangst maximaliseren
Wall Connectors moeten verbonden zijn met een lokaal wifi-netwerk voor optimale functionaliteit. Voor maximale signaalontvangst moet u vermijden om Wall Connector aan de tegenoverliggende zijden van beton, metselwerk, metalen stijlen en andere fysieke obstakels te installeren die de wifi-signaalontvangst kunnen belemmeren.
OPMERKING: als een mobiel apparaat verbinding kan maken met lokale wifi op een bepaalde locatie, is dit een goede indicatie dat Wall Connector ook verbinding kan maken.

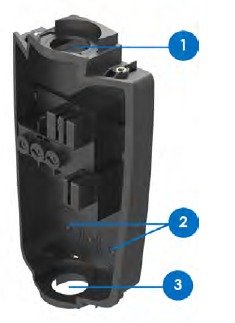

Opties voor draadinvoer
De draadbox van Wall Connector heeft meerdere opties voor draadinvoer. Kies één invoerpad en volg de installatie-instructies op basis van het gekozen invoerpad.

1. Locatie draadinvoer bovenaan
2. Locaties draadinvoer achteraan (links of rechts)
3. Locatie draadinvoer onderaan

Zie Overwegingen voor het delen van vermogen voor aanvullende installatie-overwegingen op locaties met meerdere Wall Connectors.

Draadbox voorbereiden voor kabelwartels en -doorvoeren

De standaardmaat voor een kabelgoot is 3/4 in (21 mm). Een kabelgoot van 1 in (27 mm) is acceptabel indien nodig.
Bereid de draadbox voor op basis van de maten van de wartels en kabelgoot.

• Voor invoer van boven of onder: verwijder de kabelgootstop handmatig.
• Voor invoer van achteren: boor met een trapboor van 1-1/8 in (29 mm) om de draadbox voor te bereiden voor wartels.
  Tabel 1. Voor kabelgoot 3/4 in (21 mm)

  Invoer bovenaan	Invoer onderaan	Invoer linksachter	Invoer rechtsachter
  		1-1/8 in (29 mm)	1-1/8 in (29 mm)

  Tabel 2. Voor kabelgoot 1 in (27 mm)

  Invoer bovenaan	Invoer onderaan	Invoer linksachter	Invoer rechtsachter
  Niet uitbreiden.	1-3/8 in (35 mm)	1-3/8 in (35 mm)	1-3/8 in (35 mm)

OPMERKING: voor de opties voor invoer van achteren en onderen van 1 in (27 mm) boort u met een trapboor van 1-3/8 in (35 mm) om de draadbox voor te bereiden voor wartels.

Montageoppervlak voorbereiden

1. Gebruik indien van toepassing een balkzoeker om een houten draagbalk te vinden. Er kan ook multiplex of een ander vlak wandoppervlak worden gebruikt dat het gewicht van de Wall Connector kan dragen.

2. Plaats op basis van het gekozen pad voor draadinvoer de meegeleverde montage-sjabloon van karton op het installatieoppervlak en gebruik een bit van 5/32 in (4 mm) om twee geleidegaten te boren (één van de bovenste rij en één van de onderste rij).
   OPMERKING: selecteer bij installatie voor draadinvoer linksachter of rechtsachter de twee montagegaten die zich aan de tegenoverliggende zijde van het draadinvoerpunt bevinden.
   OPMERKING: gebruik een waterpas bij de montage-sjabloon van karton om naar wens een horizontale installatie te garanderen.

   Boor, 5/32 in (4 mm)

   Invoer bovenaan	Invoer onderaan	Invoer linksachter	Invoer rechtsachter

Draadbox voorbereiden en aan de muur bevestigen

1. Gebruik een bit van 1/4 in (6,5 mm) om twee geleidegaten te boren in de draadbox die overeenkomen met de locaties die zijn gekozen op de montage-sjabloon van karton.

   Boor, 1/4 in (6,5 mm)

   Invoer bovenaan	Invoer onderaan	Invoer linksonder	Invoer rechtsonder

2. Bevestig de draadbox aan de montagelocatie met behulp van de meegeleverde 4 mm hex-bit en de twee meegeleverde houtschroeven.


OPMERKING: de Type 3R-classificatie is alleen mogelijk wanneer de ringen zijn voorzien van afdichtende pakkingen. Gebruik bij montage op een alternatief oppervlak (zoals een geprefabriceerde sokkel) alternatieve bevestigingsmiddelen met afdichtende ringen.
OPMERKING: de houtschroeven zijn ontworpen om het gewicht van de volledige Wall Connector, kabel en laadhandgreep te dragen.

Bedrading door de draadbox leiden

1. Leid de bedrading in het geselecteerde invoerpunt en door het servicekanaal aan de rechterkant van de draadbox.

   Invoer bovenaan	Invoer onderaan	Invoer linksachter	Invoer rechtsachter

2. Gebruik de juiste kabelwartels, doorvoeren of wartels om de bedrading op zijn plaats te bevestigen en te beschermen tegen het binnendringen van water en vuil.

   Zorg ervoor dat de doorvoeren op hun plaats zitten om schade aan geleiders en aardingsdraad te voorkomen wanneer deze in de draadbox worden getrokken.

   Gebruik alleen koperen geleiders.
   OPMERKING: wartels in compressiestijl worden aanbevolen om storingen te voorkomen.
   OPMERKING: zorg er bij invoer van boven of onder, bij het installeren van wartels met een stelschroef, voor dat de schroef zo is geplaatst dat deze geen storing veroorzaakt met Wall Connector-kabels.

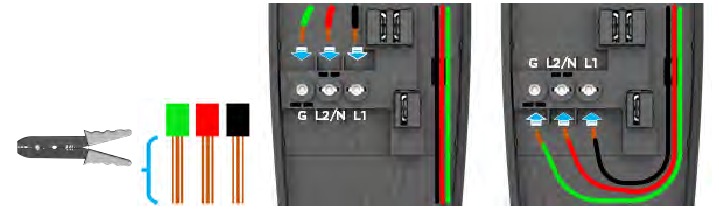

Bedrading strippen en aansluiten

1. Strip de isolatie van de draden ~1/2 in (~13 mm), leid ze door het servicekanaal en sluit elke draad aan in het juiste klemmenblok.
   OPMERKING: de aansluitingen zijn bidirectioneel.

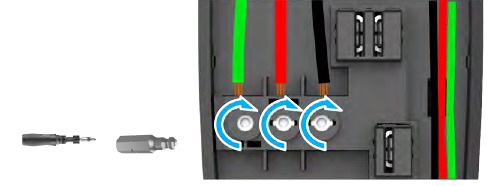

2. Zet de bedrading vast in het servicekanaal met behulp van de meegeleverde kabelbinder.

3. Gebruik een momentschroevendraaier en de meegeleverde 4 mm hex-bit om de klembouten vast te draaien tot 50 lbf. in (5,6 Nm).
   OPMERKING: gebruik bij het installeren van Wall Connector in een split-phase elektrisch systeem Line-to-Line in plaats van Line-to-Neutral.


Wall Connector aan draadbox bevestigen

1. Bevestig de hoofdeenheid aan de draadbox door deze naar binnen te duwen.

2. Zet de hoofdeenheid vast aan de draadbox met de vier meegeleverde bevestigingsmiddelen en de meegeleverde 4 mm hex-bit met behulp van een bitdriver en oefen tijdens het proces druk uit op de voorplaat om de interne afdichting samen te drukken. Draai de vier bevestigingsmiddelen stevig met de hand vast totdat ze vastzitten.
   OPMERKING: gebruik geen elektrische boormachine voor deze stap.

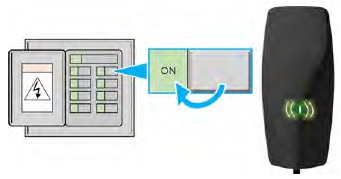

Wall Connector inschakelen

1. Schakel de Wall Connector in door de stroomopwaartse stroomonderbreker in te schakelen.
   De LED's van de Wall Connector gaan branden. Zie Wall Connector-LED's.

2. Ga verder met de inbedrijfstelling.

COMMISSIONING PROCEDURE

De inbedrijfstellingsprocedure voor Wall Connector maakt het eenvoudig om de grootte van de stroomonderbreker, de wifi-connectiviteit en de opties voor het delen van stroom te configureren.

1. Schakel de bijbehorende stroomonderbreker van de Wall Connector in om de unit van stroom te voorzien. Tijdens het opstarten geeft de Wall Connector gedurende 10 seconden groene LED's weer om de maximale stroomonderbreker aan te geven waarvoor deze is geconfigureerd.

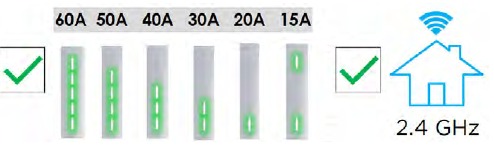

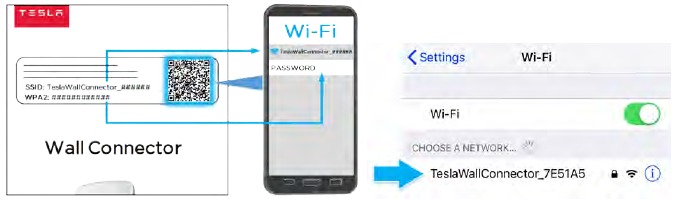

2. Gebruik een apparaat met wifi, zoals een smartphone, om verbinding te maken met het SSID wifi-signaal dat door de Wall Connector wordt uitgezonden. U kunt lid worden van het Wall Connector-netwerk door de QR-code op de omslag van de Quickstart-handleiding te scannen of door het netwerk handmatig te selecteren en het WPA2-wachtwoord in te voeren.
   OPMERKING: Het wifi-netwerk wordt 15 minuten uitgezonden. Om de Wall Connector het SSID opnieuw te laten uitzenden, houdt u de knop op de laadkabel 5 seconden ingedrukt of schakelt u de stroomonderbreker uit en weer in.
   OPMERKING: Als u geen verbinding kunt maken met het Wall Connector SSID, schakelt u de functie voor mobiele data op uw mobiele apparaat uit en probeert u het opnieuw.


3. Scan de onderstaande QR-code met het apparaat dat is verbonden met de Wall Connector om toegang te krijgen tot de webbrowser-inbedrijfstellingsinterface. U kunt ook handmatig het URL-adres (http://192.168.92.1) in de webbrowser typen.


4. Volg de inbedrijfstellingsstappen op het scherm in de webbrowser om de Wall Connector toe te wijzen aan een eigen stroomonderbreker en deze te verbinden met het lokale wifi-netwerk.


OPMERKING: Om de Wall Connector het SSID opnieuw te laten uitzenden, houdt u de knop op de laadkabel 5 seconden ingedrukt of schakelt u de stroomonderbreker uit en weer in. Toegangscontrole instellen

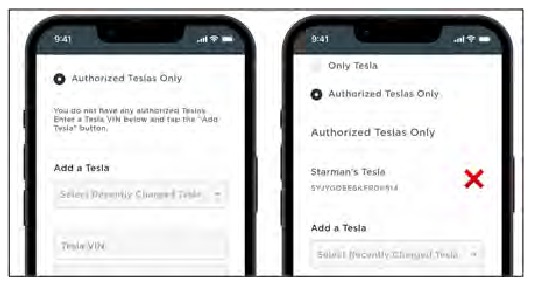

De functie voor laadtoegangscontrole biedt volledige controle over welke voertuigen mogen opladen met uw Wall Connector en sluit voertuigen zonder toegang uit op basis van gebruikersspecificaties.

1. Meld u aan bij de inbedrijfstellingswizard.
   Gebruik de Inbedrijfstellingsprocedure om u aan te melden bij de inbedrijfstellingswizard en verbinding te maken met het Wall Connector wifi-SSID door op de kaart 'Toegangscontrole' te klikken.
2. Toegangscontrole configureren.
   U kunt kiezen uit drie opties:
   • 'All Vehicles' (Alle voertuigen)
     Dit is de standaardoptie en staat het opladen van alle elektrische voertuigen met een bijpassende laadpoort toe. Om op te laden met de oudere generatie Tesla Roadster, moet u de optie 'All Vehicles' (Alle voertuigen) kiezen
   • 'Only Tesla' (Alleen Tesla)
     Deze optie blokkeert het opladen van niet-Tesla EV's.

   • 'Authorized Teslas Only' (Alleen geautoriseerde Tesla's)
     Met deze optie kunt u maximaal 10 gespecificeerde Tesla-auto's toevoegen op basis van hun VIN en een optionele naam toewijzen. Voor het gemak is de VIN van de laatste 10 auto's die eerder op de Wall Connector zijn aangesloten, beschikbaar voor selectie. De VIN wordt meestal weergegeven op uw voorruit en is ook te vinden op het tabblad 'Software' op het touchscreen van uw voertuig.


POWER SHARING

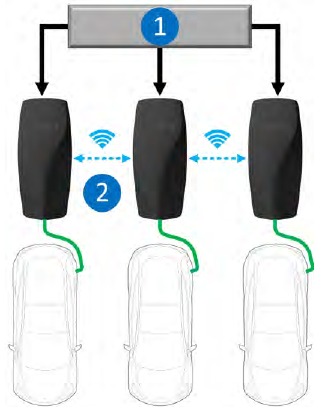

Overzicht van Power Sharing
De firmwaregebaseerde functie voor het delen van stroom stelt maximaal 6 Wall Connectors die op dezelfde locatie zijn geïnstalleerd in staat om het totale beschikbare vermogen van de locatie intelligent te delen via unit-to-unit wifi. Dit minimaliseert de noodzaak voor veel residentiële en commerciële toepassingen om specifieke elektrische upgrades te hebben voor gelijktijdig opladen van meerdere voertuigen.
Tijdens het inbedrijfstellingsproces,

• Worden Wall Connectors toegewezen aan individuele vertakkingscircuits (elk tot 60 ampère)
• Wordt het totale vermogen toegewezen aan de groep gekoppelde Wall Connectors

OPMERKING: Zie Gen 3 Wall Connector Power Sharing voor instructies voor het inbedrijfstellen van Wall Connectors in een stroomdelingsnetwerk.
De totale stroomoutput van Wall Connectors die stroom delen, zal nooit het totale toegewezen vermogen van de locatie overschrijden.

1. AC-toevoer (servicepaneel)
2. Power sharing via wifi-communicatie

Instelling van stroomonderbreker en vertakkingscircuit
Power sharing-circuits kunnen worden geïnstalleerd in een elektrisch paneel dat andere belastingen ondersteunt. Als de ruimte beperkt is of de hoofdvoeding ver van de Wall Connectors verwijderd is, kan het verstandig zijn om een speciaal belastingscentrum te installeren.
Zie hieronder voor voorbeelden van Wall Connector power sharing-diagrammen (één met subpaneel en één zonder). Elke individuele Wall Connector in de onderstaande voorbeelden kan 48 ampère leveren wanneer deze als enige in gebruik is. Naarmate meer Wall Connectors in voertuigen beginnen te worden aangesloten, verdeelt het systeem automatisch het vermogen op basis van het totale vermogen dat aan de locatie is toegewezen. Power Sharing-instelling met subpaneel

1. Wall Connector
2. 60 A vertakkingscircuit
3. 100 A subpaneel / voedingsstroomonderbreker

Power Sharing-instelling zonder subpaneel

1. Wall Connector
2. 60 A vertakkingscircuit

Overwegingen voor Power Sharing
Wall Connector power sharing wordt draadloos gerealiseerd.
Voor optimale prestaties moeten Wall Connectors binnen een power sharing-netwerk, indien mogelijk, in elkaars zicht worden geïnstalleerd.
OPMERKING: Zichtlijn wordt aanbevolen, maar is niet vereist. Draadloze communicatie kan om betonnen hoeken reiken, maar het netwerkbereik kan als gevolg hiervan afnemen.
Plaats Wall Connectors niet aan de overkant van beton, metselwerk, metalen stijlen en andere fysieke obstakels die de wifi-signaalsterkte zouden belemmeren.
OPMERKING: Als een mobiel apparaat verbinding kan maken met de wifi van de Leader Wall Connector, is dit een goede indicatie dat de Follower Wall Connector ook verbinding kan maken. Power Sharing-vereisten berekenen voor bestaande systemen
Om de vereisten voor de stroomvoorziening per aantal Wall Connectors voor bestaande elektrische systemen te berekenen, gebruikt u de volgende vergelijking:
OPMERKING: Het maximale aantal Wall Connectors voor power sharing is 6.
OPMERKING: Bij het berekenen van de maximale stroomsterkte per Wall Connector moet 100% gebruik hoger zijn dan 6 ampère voor power sharing-werking. Als de maximale stroomsterkte hoger is dan 48 ampère, is power sharing niet nodig.
Overweeg voor grootschalige locaties de verwachte parkeertijd in relatie tot een gebruik van 100%.

Verwachte parkeertijd (uren)	Voorbeelden	Aanbevolen stroomsterkte per Wall Connector bij 100% gebruik
6+ (lange termijn)	Parkeren voor de lange termijn, parkeren 's nachts	12+ ampère
3-5 (middellange termijn)	Werkplek, horeca	24+ ampère
1-2 (korte termijn)	Winkelen en dineren	32+ ampère

OPMERKING: 100% gebruik vertegenwoordigt het worstcasescenario voor laadsnelheden, waarbij de minste hoeveelheid vermogen beschikbaar zou zijn voor elk afzonderlijk voertuig. In de meeste situaties laden niet alle Wall Connectors actief een voertuig op, waardoor sneller opladen voor de overige voertuigen mogelijk is. Inbedrijfstellingsprocedure voor Power Sharing

1. Identificeer en configureer de Wall Connector.
   Eén Wall Connector wordt de aangewezen leider en biedt de configuratie en bedieningselementen voor alle volgers. Installeer en configureer eerst de leider. Volg het proces in de Commissioning Procedure (Inbedrijfstellingsprocedure) om de leider te verbinden en te configureren.

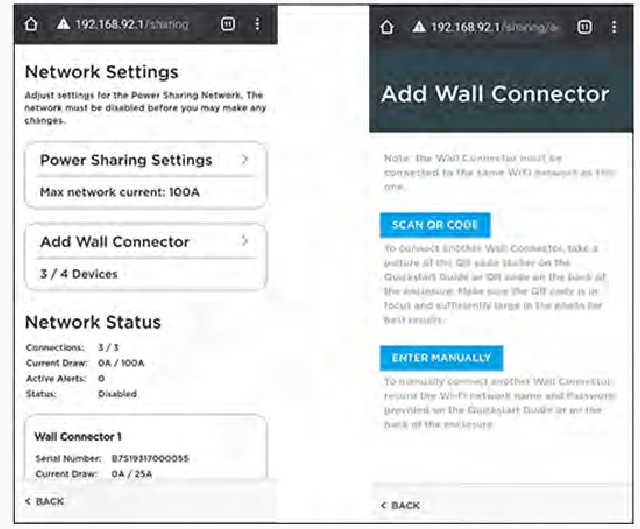

2. Voeg maximaal vijf extra volgers toe vanaf de lead Wall Connector.
   Klik op de power sharing-kaart in de inbedrijfstellingsinterface en voeg extra Wall Connectors toe om een power sharing-netwerk te vormen door ze draadloos te koppelen aan de leider.
   OPMERKING: Bij het koppelen van volgers wordt de leider opnieuw opgestart en verliest u de wifi-verbinding. Als uw verbinding niet automatisch terugkeert, controleert u of u nog steeds verbonden bent met de wifi-verbinding van de leider en vernieuwt u de pagina.


3. Stel netwerklomieten in.
   Zodra alle volgers zijn toegevoegd, stelt u de netwerklomiet in. Dit is de totale stroom die intelligent wordt verdeeld over alle apparaten waarop voertuigen worden opgeladen. De minimale stroomlimiet is 6 ampère per Wall Connector. Een netwerk met zes eenheden heeft een minimale limiet van 36 ampère. De maximale netwerklomiet is de som van de typeplaatwaarden van alle eenheden in het netwerk, min één ampère. Een netwerk met zes eenheden van enkelfasige Wall Connectors kan een maximale netwerklomiet hebben van 287 ampère. Als er in dit scenario 288 ampère of meer elektrische service beschikbaar is, kunnen alle eenheden op vol vermogen laden en is power sharing niet nodig. Chat met uw elektricien voor meer inzicht in de maximale netwerklomiet.
   OPMERKING: In het geval dat uw leider en volgers verschillende stroomonderbrekers hebben, moet u afzonderlijk verbinding maken met elk van de volgers op verschillende stroomonderbrekers via de wifi-uitzending en vervolgens de juiste stroomonderbrekerlimiet instellen.
   OPMERKING: Bijvoorbeeld, in een netwerk met vier Wall Connectors met twee 60 ampère stroomonderbrekers, één 50 ampère stroomonderbreker en één 20 ampère stroomonderbreker waarbij de leider een 60 ampère stroomonderbreker heeft, maakt u afzonderlijk verbinding met de Wall Connectors met 50 ampère en 20 ampère stroomonderbrekers en stelt u hun stroomlimiet in de inbedrijfstellingsinterface in met behulp van de Commissioning Procedure (Inbedrijfstellingsprocedure).

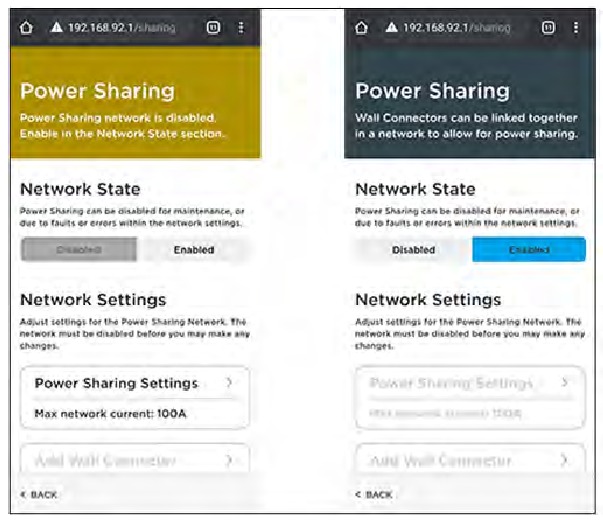

4. Schakel het power sharing-netwerk in.
   Zodra uw power sharing-netwerk volledig is ingesteld (volgers gekoppeld en netwerklomiet ingesteld), kunt u het netwerk inschakelen.
   OPMERKING: Geen enkele eenheid in het netwerk kan de aangesloten voertuigen opladen als power sharing niet is ingeschakeld.


WALL CONNECTOR LED'S

Lichtcodes
Opstarten
Zodra de stroom via de stroomonderbreker wordt ingeschakeld, lichten alle LED's (in totaal zeven) op de frontplaat maximaal vijf seconden op.

Na het opstarten
Nadat de Wall Connector is ingeschakeld bij de stroomonderbreker, lichten bepaalde groene LED's (afhankelijk van de grootte van de stroomonderbreker) 10 seconden op. Zie de onderstaande tabel voor de exacte lichtcodes.

Stroomonderbreker	60 A	50 A	40 A	30 A	20 A	15 A
Maximaal vermogen	48 A	40 A	32 A	24 A	16 A	12 A

OPMERKING: Om de groene LED's na de eerste 10 seconden opnieuw weer te geven, houdt u de knop op de laadhandgreep ingedrukt.
Wanneer meerdere Wall Connectors zijn gekoppeld voor het delen van stroom, licht de blauwe LED in het midden op tijdens het opstartvenster van 10 seconden.

Overige

Stand-by, wacht op aansluiting	Opladen bezig	SSID wordt uitgezonden, klaar voor inbedrijfstelling	Wachten op opladen, communiceren met voertuig
Bovenste groen continu	Elke groene stroom	Groen pulserend	Blauw continu

Foutcodes

Alle rode knippercodes pauzeren één seconde en worden vervolgens herhaald.
Lichtbalk	Wat het betekent	Details
Geen lichten	Probleem met de voeding, opladen uitgeschakeld	Controleer of de voeding is ingeschakeld. Als het probleem aanhoudt, laat een elektricien de Wall Connector uit de kabeldoos verwijderen en controleer met een multimeter of er spanning aanwezig is op het aansluitblok. Noteer de spanningswaarden voor het volgende: L1 naar L2/N, L1 naar aarde, L2/N naar aarde.
Continu rood	Intern, opladen uitgeschakeld	Schakel de stroomonderbreker uit, wacht 5 seconden en schakel hem weer in. Als het rode lampje continu blijft branden, documenteer dan het onderdeelnummer en serienummer en neem contact op met Tesla Energy.
Eén (1) keer rood knipperen	Aardfoutonderbreking als gevolg van een onveilig stroompad, opladen uitgeschakeld	Inspecteer de handgreep, kabel, Wall Connector en laadpoort van het voertuig op schade of tekenen van binnendringend water. Laat een elektricien controleren of de aarde niet rechtstreeks is aangesloten op een geleidingsdraad in het aftakkingscircuit.
Twee (2) keer rood knipperen	Aardingswaarborgfout, hoge aardingsweerstand gedetecteerd, opladen uitgeschakeld	Controleer of de Wall Connector goed geaard is. De aardverbinding moet in de stroomopwaartse voeding worden geaard voor een goede werking. Controleer alle fysieke verbindingen, inclusief de terminals van de kabeldoos, de elektrische panelen en de aansluitdozen. Controleer bij residentiële voedingen de verbinding tussen aarde en nul bij het hoofdpaneel. Als u bent aangesloten op een transformator, neem dan contact op met de fabrikant van de transformator voor instructies over het aarden van de aardverbinding.
Drie (3) keer rood knipperen	Hoge temperatuur gedetecteerd; opladen beperkt of uitgeschakeld	Controleer of de Wall Connector is verbonden met wifi en is bijgewerkt met de nieuwste beschikbare firmware voor een optimale temperatuurdetectiefunctionaliteit. Controleer de frontplaat en kabelhandgreep op overmatige warmte. Laat een elektricien de Wall Connector uit de kabeldoos verwijderen en controleer of de gebruikte geleiders de juiste maat hebben en of het aansluitblok op het juiste aanhaalmoment is vastgedraaid.
Vier (4) keer rood knipperen	Internetverbinding verbroken, online functies uitgeschakeld	Controleer op objecten die de wifi-signaalsterkte in het gebied kunnen verstoren. Controleer of de lokale wifi-router operationeel is. Als het wifi-wachtwoord recentelijk is gewijzigd, volg dan het inbedrijfstellingsproces op uw mobiele apparaat om de wifi-instellingen bij te werken.
Vijf (5) keer rood knipperen	Communicatieprobleem met het delen van stroom, opladen verminderd	Controleer op objecten die de wifi-signaalsterkte in het gebied kunnen verstoren. Volg het inbedrijfstellingsproces op uw mobiele apparaat om de Wall Connectors opnieuw te koppelen voor het delen van stroom.
Zes (6) keer rood knipperen	Overspanning of slechte netkwaliteit gedetecteerd, opladen uitgeschakeld	Controleer of de voeding nominaal 200-240 volt is. Als het probleem aanhoudt, laat een elektricien de Wall Connector uit de kabeldoos verwijderen en controleer met een multimeter of de spanningswaarden zijn zoals verwacht bij het aansluitblok. Noteer de spanningswaarden voor het volgende: L1 naar L2/N, L1 naar aarde, L2/N naar aarde.
Zeven (7) keer rood knipperen	Voertuig overstroom gedetecteerd	Verlaag de laadstroominstelling van het voertuig. Als het probleem aanhoudt en het aangesloten voertuig is gefabriceerd door Tesla, noteer dan het VIN van het voertuig en de geschatte tijd van de storing en neem contact op met Tesla. Als het voertuig niet door Tesla is gefabriceerd, neem dan contact op met de fabrikant van het voertuig.

Aanvullende hulp voor rode LED-fouten
De waarschuwingen van een Wall Connector zijn zichtbaar in de browserinbedrijfstellingswizard (voor instructies over hoe u verbinding kunt maken met de inbedrijfstellingswizard, zie Inbedrijfstellingsprocedure).
Als er extra hulp nodig is, houd dan de volgende informatie bij de hand voordat u contact opneemt met Tesla:

• Kort filmpje van de LED-activiteit van de Wall Connector tijdens de foutieve status
• Foto van het onderdeelnummer en serienummer van de Wall Connector (te vinden op het zijlabel)
• Tijdsbestek waarin het probleem werd waargenomen
• VIN van het voertuig dat op het moment van de foutieve status op de Wall Connector was aangesloten
• Foto van eventuele foutmeldingen die op het scherm van het voertuig worden weergegeven

Ga naar tesla.com/support/contact of scan de QR-code hieronder om ondersteuning aan te vragen.

Optioneel, voor ondersteuning aan eigenaars en probleemoplossing: (888) 765-2489
Voor Noord-Amerikaanse elektriciens- en installatieondersteuning: (650) 963-5655

BELANGRIJKE VEILIGHEIDSINFORMATIE

Lees alle instructies voordat u dit product gebruikt. Bewaar deze instructies. Wall Connector is voorzien van een ingebouwde Type B RCD.
Deze handleiding bevat belangrijke instructies voor de Tesla J1772 Wall Connector die moeten worden opgevolgd tijdens de installatie, bediening en het onderhoud. Lees alle waarschuwingen en voorzorgsmaatregelen voordat u de Wall Connector installeert en gebruikt.

Bij het gebruik van elektrische producten moeten altijd basisvoorzorgsmaatregelen worden genomen, waaronder de volgende.

INSTRUCTIES MET BETREKKING TOT HET RISICO OP BRAND OF ELEKTRISCHE SCHOK

Installeer of gebruik de Wall Connector niet in de buurt van ontvlambare, explosieve, agressieve of brandbare materialen, chemicaliën of dampen.

Schakel de stroom uit bij de stroomonderbreker voordat u de Wall Connector installeert of reinigt.

Dit product kan u blootstellen aan een of meer chemicaliën waarvan de staat Californië weet dat ze kanker veroorzaken.

Dit apparaat moet onder toezicht worden gebruikt in de buurt van kinderen.

De Wall Connector moet worden geaard via een permanent bedradingssysteem of een geaarde geleider.

Gebruik de Wall Connector alleen binnen de gespecificeerde bedrijfsparameters.

Spuit nooit water of een andere vloeistof rechtstreeks op de aan de muur gemonteerde bedieningskast. Spuit nooit vloeistoffen op de laadhandgreep en dompel de laadhandgreep nooit onder in vloeistoffen. Bewaar de laadhandgreep in het dock om onnodige blootstelling aan verontreiniging of vocht te voorkomen.

Gebruik de Wall Connector niet als deze defect is, er gebarsten, gerafeld, gebroken of anderszins beschadigd uitziet of niet werkt.

Gebruik de Wall Connector niet als het flexibele netsnoer of de kabel gerafeld, gebroken of anderszins beschadigd is of niet werkt.

Probeer de Wall Connector niet te demonteren, repareren, wijzigen of er mee te knoeien. De Wall Connector kan niet door de gebruiker worden onderhouden. Neem contact op met Tesla voor reparaties of aanpassingen.

Behandel de Wall Connector voorzichtig tijdens het transport. Stel het niet bloot aan sterke krachten of stoten en trek, draai, verdraai, sleep of stap niet op de Wall Connector om schade aan de Wall Connector of onderdelen te voorkomen.

Raak de eindterminals van de Wall Connector niet aan met uw vingers of scherpe metalen voorwerpen, zoals draad, gereedschap of naalden.

Steek geen vingers of vreemde voorwerpen in enig deel van de Wall Connector.

Vouw geen enkel onderdeel van de Wall Connector niet met kracht dubbel en oefen er geen druk op uit en beschadig het niet met scherpe voorwerpen.

Het gebruik van de Wall Connector kan de werking van medische of implanteerbare elektronische apparaten, zoals een implanteerbare cardiale pacemaker of een implanteerbare cardioverter defibrillator, beïnvloeden of aantasten. Neem contact op met de fabrikant van uw elektronische apparaat over de effecten die opladen kan hebben op dergelijke elektronische apparaten voordat u de Wall Connector gebruikt.

Gebruik geen privé-stroomgeneratoren als stroombron om op te laden.

Onjuiste installatie en tests van de Wall Connector kunnen mogelijk de batterij, onderdelen en/of de Wall Connector zelf van het voertuig beschadigen. Eventuele schade is uitgesloten van de beperkte garantie voor nieuwe voertuigen en de beperkte garantie voor oplaadapparatuur.

Gebruik de Wall Connector niet bij temperaturen buiten het bedrijfstemperatuurbereik van -30˚ C tot 50˚ C.

De Wall Connector mag alleen worden geïnstalleerd door personeel dat is opgeleid en gekwalificeerd om aan elektrische systemen te werken.

Zorg ervoor dat de Wall Connector zich binnen de opslagtemperatuur bevindt bij het verplaatsen, transporteren of opslaan.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Tesla J1772 Handleiding

Beschikbare talen
