Introductie

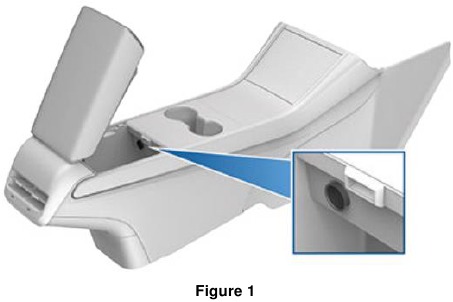

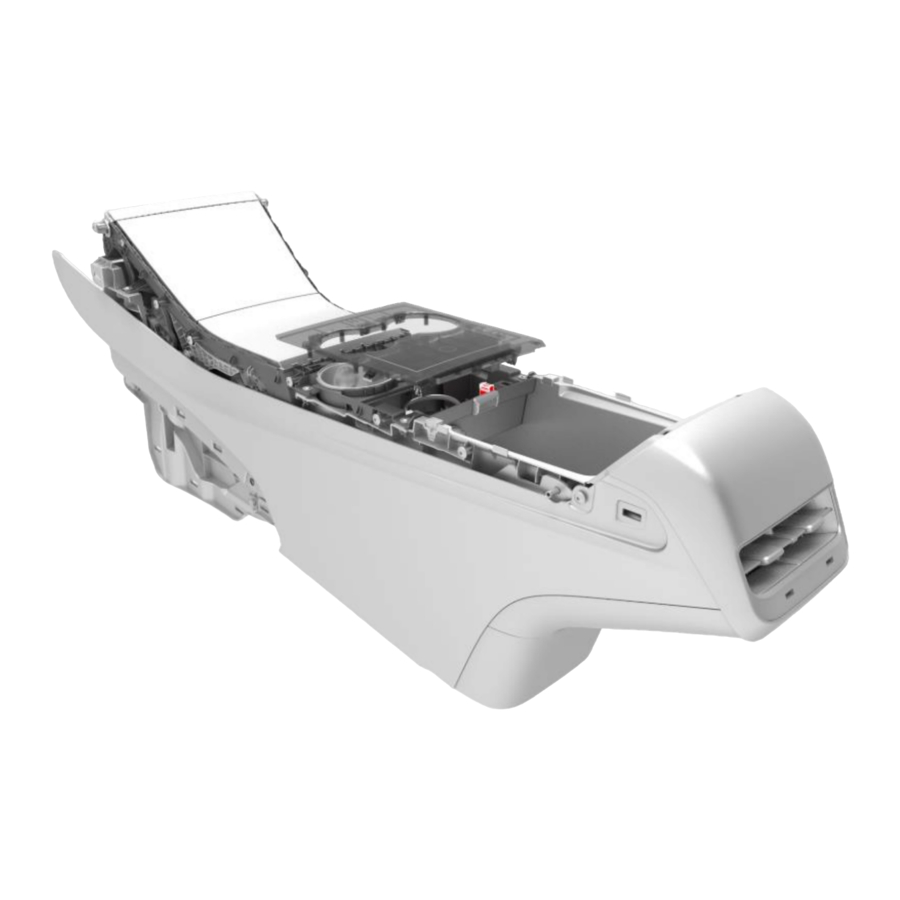

Alle Model 3- en Model Y-voertuigen van 2017-2023 zijn uitgerust met een 12V-stopcontact dat zich in het achtercompartiment van de middenconsole bevindt (Afbeelding 1).

LET OP: Deze procedure bevat instructies voor de Model 3 en Model Y met de eerste generatie middenconsole (Model 3-voertuigen gebouwd vóór ongeveer 2 oktober 2020, Model Y-voertuigen gebouwd vóór ongeveer 8 december 2020). Raadpleeg voor instructies voor de Model 3 of Model Y met de tweede generatie middenconsole (Model 3-voertuigen gebouwd op of na ongeveer 2 oktober 2020, Model Y-voertuigen gebouwd op of na ongeveer 8 december 2020) CD-20-17-002, "Model 3/Y 12V-voedingscircuit voor accessoires van derden, tweede generatie middenconsole".

Het doel van dit stopcontact is om een geschakelde stroombron te bieden die het risico op schade aan het voertuig vermindert als gevolg van onjuist geïnstalleerde apparatuur van derden. Alleen wanneer een meer permanente installatie vereist is, mag het circuit dat het stopcontact voedt, worden gebruikt. Dit document is bedoeld om te helpen bij het lokaliseren van het aanbevolen 12V-voedingscircuit en biedt informatieve ondersteuning aan personen die op zoek zijn naar een veilige manier om in het 12V-voedingscircuit te splitsen.

Het splitsen in het 12V-systeem gebeurt uitsluitend op risico van de gebruiker en kan leiden tot een verhoogde ontlading van of mogelijke schade aan het voertuig of de 12V-accu. Mogelijke effecten van het modificeren van de Model 3/Y met componenten van derden kunnen onder meer een verminderd rijbereik en verhoogde elektromagnetische interferentie (EMI) omvatten.

Raadpleeg altijd de servicehandleiding voor de meest actuele instructies over het loskoppelen en opnieuw aansluiten van de 12V-voeding en het verwijderen en installeren van de trimcomponenten van de middenconsole. De instructies in dit document zijn mogelijk niet van toepassing op het specifieke voertuig waaraan u werkt vanwege de fabricagedatum, configuratiewijzigingen, marktregio, enz.

LET OP: Op bepaalde Model 3- en Model Y-voertuigen kan de X181-connector geschakelde of continue stroom leveren aan accessoires van derden. Raadpleeg CD-20-17-001, "Model 3 / Model Y CAN-businterface van derden".
LET OP: Tesla staat het gebruik van apparatuur van derden niet toe en aanvaardt geen enkele verantwoordelijkheid voor schade die is ontstaan door de installatie van niet-OEM-apparatuur.
LET OP: Tesla-medewerkers mogen geen apparatuur van derden installeren of helpen installeren.

Toegang tot het apparaat

Raadpleeg de volgende stappen om toegang te krijgen tot het 12V-voedingscircuit in de middenconsole.

De 12V-voeding moet worden losgekoppeld zoals beschreven in de servicehandleiding voordat de beveiligingsmodule van de carrosserie wordt losgekoppeld of in het 12V-voedingscircuit wordt gesplitst. Probeer niet in het 12V-voedingscircuit te splitsen of de beveiligingsmodule van de carrosserie los te koppelen voordat u de procedure voor het loskoppelen van de 12V-voeding hebt uitgevoerd.

Koppel de 12V-voeding los. Raadpleeg de juiste procedure in de servicehandleiding voor instructies over het loskoppelen van de 12V-voeding:
- 17010200 (originele Model 3)
- 17010400 (Model 3 uitgerust met warmtepomp)
- 17010200 (Model Y)

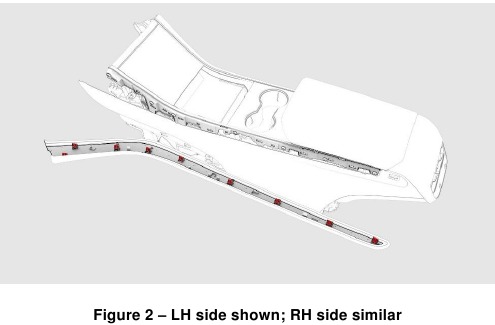

Gebruik aan beide zijden van de middenconsole een trimtool om de clips los te maken waarmee de decoratieve trim van de middenconsole aan de middenconsole is bevestigd, en verwijder vervolgens de decoratieve trim (Afbeelding 2).

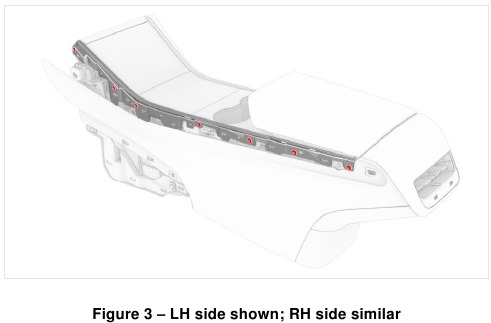

Verwijder aan beide zijden van de middenconsole de schroeven (x7) (Afbeelding 3) en maak de lipjes los waarmee de beugel aan de middenconsole is bevestigd. Verwijder beide beugels van de middenconsole.
Til de armsteun op om toegang te krijgen tot het achtercompartiment van de middenconsole.

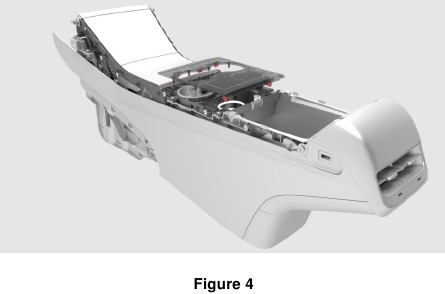

Til de decoratieve trim van de bekerhouder voorzichtig op om de clips los te maken waarmee deze aan de middenconsole is bevestigd (Afbeelding 4).

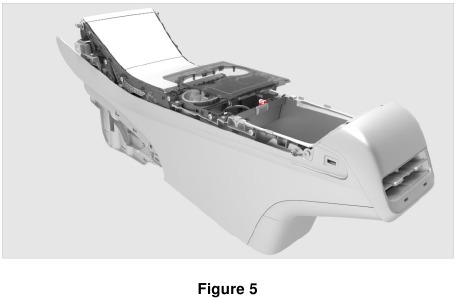

Koppel de elektrische connector los van de beveiligingsmodule van de carrosserie (Afbeelding 5) en verwijder vervolgens de decoratieve trim van de middenconsole.

Splitsen in de unit

Als u de 12V-voeding niet correct loskoppelt voordat u in het 12V-voedingscircuit splitst, kan dit schade aan het voertuig of de 12V-accu veroorzaken. Tesla is niet verantwoordelijk voor schade aan het voertuig of de 12V-accu.

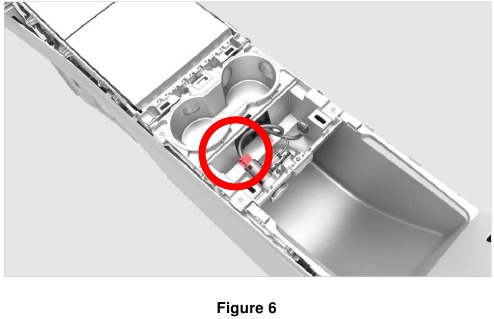

Tesla raadt aan om een T-stukverbinding te maken tussen het 12V-hulpstopcontact en de elektrische connector (Afbeelding 6). Deze methode heeft de voorkeur omdat de originele voertuigbedrading niet in gevaar wordt gebracht.

Als alternatief kan de 12V-voeding worden benaderd via de grijze 3-pins connector (Delphi 12176836) die is aangesloten op het 12V-hulpstopcontact (Afbeelding 7). De blauwe draad (locatie A) is positieve 12V-voeding en de zwarte draad (locatie C) is chassis-aarde.

LET OP: Dit 12V-voedingscircuit biedt een continue stroomafname van maximaal 12A (16A piek). Houd rekening met de elektrische vereisten van het accessoire wanneer u besluit hoe u in het circuit splitst. Wanneer er stroom wordt afgenomen van het voedingscircuit naar het 12V-stopcontact, kan het 12V-stopcontact niet langer een continue stroom van 12A / een piek van 16A leveren.
LET OP: Op dit circuit is stroom beschikbaar wanneer het voertuig detecteert dat er een gebruiker aanwezig is. Een gebruiker wordt als aanwezig beschouwd wanneer een persoon op de bestuurdersstoel zit of interactie heeft met het touchscreen. Er is ook stroom beschikbaar wanneer de laagspanningsaccu wordt opgeladen of in gebruik is, wanneer de hoogspanningsaccu wordt opgeladen of wanneer het voertuig communiceert met de mobiele app. Als u een accessoire aangesloten laat, wordt de laagspanningsaccu niet ontladen.
LET OP: Het 12V-voedingscircuit is niet beveiligd door een fysieke zekering. Model 3/Y bewaakt de stroomafname en schakelt de 12V-voeding uit in geval van overstroomafname. Als een overstroomafname wordt gedetecteerd, wordt de 12V-voeding hersteld zodra de Model 3/Y is uit- en weer ingeschakeld, ervan uitgaande dat de oorzaak van de overstroom niet langer aanwezig is. Het uitschakelen van de Model 3/Y kan worden gedaan door alle deuren te sluiten en buiten het bereik van het voertuig te lopen met de telefoonsleutel gedurende enkele seconden of door de deuren te vergrendelen met de sleutelzender of sleutelkaart en enkele seconden te wachten.

Trimcomponenten van de middenconsole opnieuw installeren

Raadpleeg de volgende stappen om de trimcomponenten van de middenconsole opnieuw te installeren.

Sluit de elektrische connector opnieuw aan op de beveiligingsmodule van de carrosserie (Afbeelding 5).

Om mogelijke waarschuwingen of schade te voorkomen, moet u ervoor zorgen dat u de beveiligingsmodule van de carrosserie aansluit voordat u de 12V-voeding opnieuw aansluit.

Druk de decoratieve trim van de bekerhouder voorzichtig omlaag om de clips vast te maken waarmee deze aan de middenconsole is bevestigd (Afbeelding 4).
Laat de armsteun zakken om het achtercompartiment van de middenconsole te sluiten.
Installeer aan beide zijden van de middenconsole de schroeven (x7) (Afbeelding 3) en maak de lipjes vast waarmee de beugel aan de middenconsole is bevestigd. Draai de schroeven vast tot 1,6 Nm (1,18 ft-lbs).
Maak aan beide zijden van de middenconsole de clips vast waarmee de decoratieve trim van de middenconsole aan de middenconsole is bevestigd (Afbeelding 2).
Sluit de 12V-voeding opnieuw aan. Raadpleeg de juiste procedure in de servicehandleiding voor instructies over het opnieuw aansluiten van de 12V-voeding:
- 17010200 (originele Model 3)
- 17010400 (Model 3 uitgerust met warmtepomp)
- 17010200 (Model Y)

Als u de 12V-voeding niet correct opnieuw aansluit, kan dit schade aan het voertuig of de 12V-accu veroorzaken. Tesla is niet verantwoordelijk voor schade aan het voertuig of de 12V-accu.
