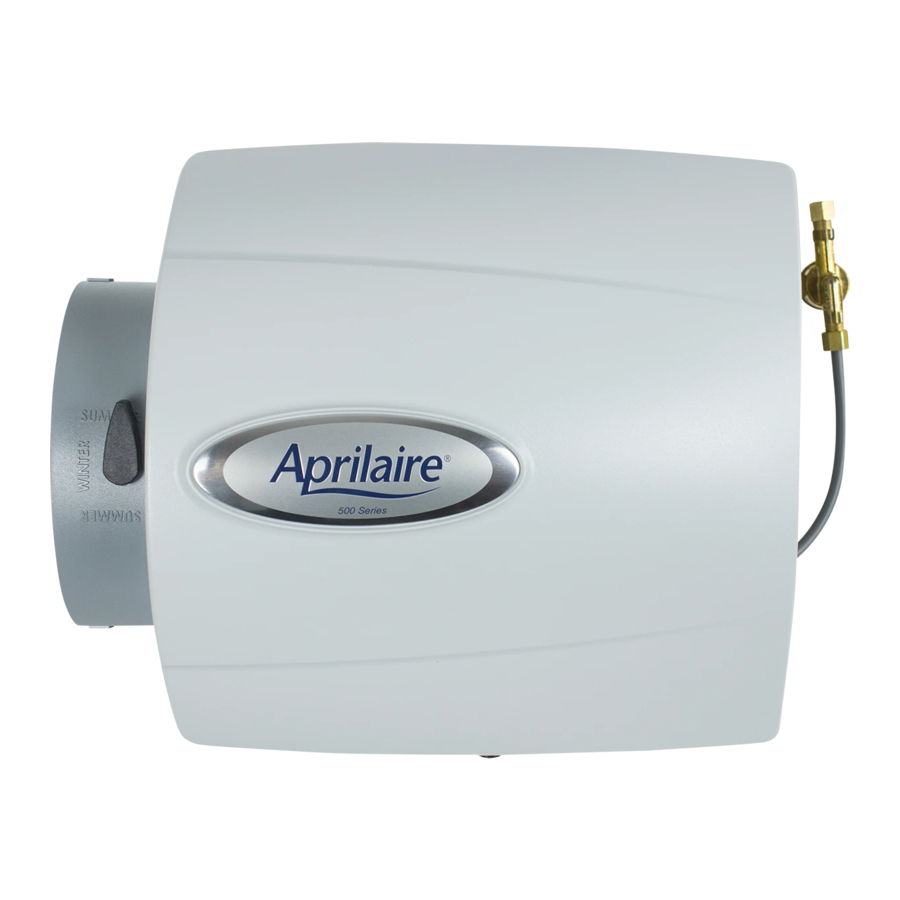

AprilAire 500 Serie Handleiding

Inhoud

SPECIFICATIES

Luchtbevochtiger Afmetingen:
Breedte (inclusief magneetventiel): 15-5/8"
Hoogte (inclusief afvoeraansluiting): 13" Diepte: 10-1/4"
Bypass Kanaalopening: 6" diameter
Plenum Opening: 9-1/2"B x 9-1/2"H
Watertoevoersnelheid: 3 gph
Elektrische gegevens: 24 VAC, 60 Hz, 0,5 Amp
Waterpaneel®: Model 10

GELEVERDE ARTIKELEN

  • Luchtbevochtiger met ingebouwde bypass-klep
  • 24 VAC transformator
  • Automatische digitale luchtbevochtigerregelaar en buitentemperatuursensor (alleen Model 500)
  • Handmatige luchtbevochtigerregelaar (alleen Model 500M)
  • Installatie-instructies voor luchtbevochtigerregelaar
  • Zadelkraan
  • Installatiesjabloon voor luchtbevochtiger

NIET GELEVERDE ARTIKELEN

  • Montageschroeven (plaatstaal schroeven)
  • Watertoevoerleiding (1/4" O.D. koper)
  • Afvoerleiding (1/2" I.D. slang)
  • Laagspanningsdraad (18-22 gauge)
  • Bypass-leidingwerk
  • Model 50 stroomdetectierelais (indien vereist)

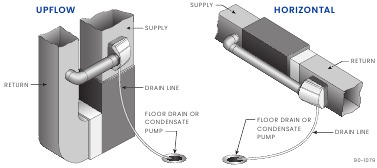

INSTALLATIEOPTIES

(LINKERHANDS UITVOERING WEERGEGEVEN)
AprilAire Model 500 en 500M kunnen worden geïnstalleerd op het toevoerplenum of de koude luchtaanvoer van een geforceerd luchtbehandelingssysteem met bypass-kanaalverbindingen aan de rechter- of linkerhand. De afmetingen en onderhoudbaarheid van de luchtbevochtiger moeten in overweging worden genomen bij het selecteren van de beste locatie voor de luchtbevochtiger.
Warm water wordt aanbevolen (max. 140°F) voor maximale verdampingscapaciteit. Het is ook vereist wanneer de functie Blower Activation wordt gebruikt met een automatische digitale luchtbevochtigerregelaar of wanneer deze op een warmtepompsysteem is gemonteerd. De luchtbevochtiger functioneert met koud, warm, verzacht of onverzacht water.
Installatieopties

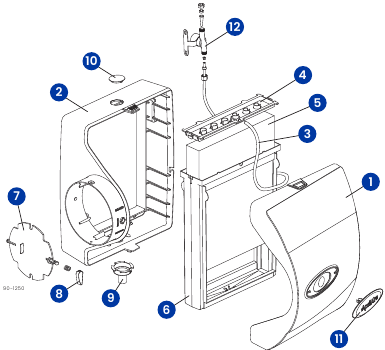

ONDERDELENLIJST

Onderdelenoverzicht

INSTALLATIE-INSTRUCTIES

  1. Druk op de lipjes om de kap te verwijderen.
  2. Trek de toevoerbuis uit de verdeelbak en verwijder de Water Panel verdampingsmodule.
  3. Snijd de opening met behulp van deze sjabloon.
  4. Zet de basis vast met schroeven.
  5. Plaats de toevoerbuis in de verdeelbak.
  6. Draai de klephendel naar WINTER wanneer in gebruik.
  7. Draai de waterleiding vast met een dubbele steeksleutel.
    1. Locatie van handmatige luchtbevochtigerregelaar in de leefruimte.
    2. Plaats de handmatige of digitale luchtbevochtigerregelaar op de retour 6" boven de luchtbevochtiger of bypass-kanaal.
  9. Voltooide installatie.

AFVOERLEIDING:

  • Zorg voor een neerwaartse helling en geen knikken.
  • Draai de slangklem niet te strak aan op de afvoeraansluiting.
  • Gebruik geen oplosmiddelhoudende lijm op de afvoeraansluiting.

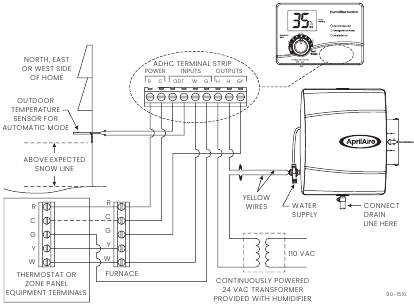

MODEL 500 DIGITALE LUCHTBEVOCHTIGERREGELAAR BEDRADING

OPMERKING: Regelaar geeft het niveau van de softwareversie weer, b.v. r3, wanneer de testcyclus van één minuut is voltooid. Raadpleeg de installatiehandleiding van de regelaar voor instructies voor het controleren van het systeem.
Model 500 Digitale Luchtbevochtigerregelaar Bedrading

MODEL 500M HANDMATIGE REGELAAR BEDRADING


Gebruik een 120 VAC stroombron anders dan het ventilatorcircuit van de verwarming. De transformator kan echter worden gevoed via de hete 120 VAC-lijn voordat deze de verwarming binnenkomt. Sluit de transformator niet aan op het ventilatorcircuit van de verwarming.


Wanneer Model 50 stroomdetectierelais wordt gebruikt, sluit dan het Model 50 stroomdetectierelais alleen aan op het 24 VAC luchtbevochtigerregelaarcircuit! Installeer niet in het primaire circuit van de transformator.

INSTALLATIECONTROLELIJST

  • Zadelkraan staat volledig open.
  • Alle sanitaire aansluitingen zijn waterdicht.
  • Luchtbevochtiger functioneert naar behoren.
  • Bypass-klep staat in de juiste positie.
  • Gebruikershandleiding is aan de huiseigenaar gegeven.

  • LET OP INSTALLATEUR: Lees deze handleiding voor de installatie. Onjuiste installatie of onderhoud kan schade aan eigendommen of letsel veroorzaken. Het wordt aanbevolen dat installatie, service en onderhoud worden uitgevoerd door een getrainde servicemonteur. Dit product moet worden geïnstalleerd in overeenstemming met alle lokale, staats- en federale voorschriften.
  • ELEKTRISCHE SCHOKGEVAAR: 120 volt kan ernstig letsel veroorzaken door elektrische schokken. Schakel de stroom naar het HVAC-systeem en de luchtbevochtiger uit voordat u met de installatie of het onderhoud begint. Laat de stroom uitgeschakeld tot de installatie/service is voltooid.
  • RISICO OP VERBRANDING. Watertemperatuur boven 125°F kan direct ernstige brandwonden veroorzaken. Sluit de warmwatertoevoer af voordat u een warmwatertoevoerleiding loskoppelt of aanboort.
  • Vermijd obstructies zoals sanitair of elektrische draden bij het snijden in muren.

  • SCHERPE RANDEN KUNNEN SNIJWONDEN VEROORZAKEN. Wees voorzichtig bij het snijden van plenumopeningen en het hanteren van leidingwerk. Draag altijd een bril/beschermbril en handschoenen bij het installeren van het apparaat.
  • Vallen kan persoonlijk letsel of schade aan de apparatuur veroorzaken. Behandel met zorg en volg de installatie-instructies.

OPMERKING
VRIEZENDE TEMPERATUREN KUNNEN WATERLEIDINGEN DOEN BARSTEN.

  • Installeer de luchtbevochtiger niet waar bevriezing kan optreden. De waterleiding kan bevriezen en barsten, waardoor waterschade aan het huis ontstaat.

CONDENSATIESCHADE OF VORMING KAN OPTREDEN.

  • Plaats de op het retourkanaal gemonteerde luchtbevochtigerregelaar minstens 6" stroomopwaarts van de luchtbevochtiger, bypass-kanaalaansluiting of verse luchtinlaat voor nauwkeurige vochtigheidsdetectie.
  • Plaats de aan de muur gemonteerde luchtbevochtigerregelaar in gebieden die niet worden beïnvloed door tocht of warmtebronnen voor nauwkeurige vochtigheidsdetectie.
  • Verlaag de vochtigheidsinstelling op de luchtbevochtigerregelaar als er overmatige condensatie is aan de binnenkant van ramen in onverwarmde leefruimtes.

APPARATUURSCHADE KAN OPTREDEN ALS DE INSTALLATIE-INSTRUCTIES NIET WORDEN GEVOLGD.

  • Installeer de luchtbevochtiger of bypass-aansluiting niet op de verwarmingsmantel.
  • Sluit de transformator niet aan op de bedrading van de ventilatormotor.
  • Installeer de luchtbevochtiger of bypass-aansluiting niet op een plenumvlak aan het afgesloten uiteinde van de koelspiraal.
  • Als de waterdruk hoger is dan 125 psi, verlaag dan de waterdruk met apparaten die zijn toegestaan volgens de lokale voorschriften.
  • Gebruik warm water met een temperatuur van niet meer dan 140°F (60°C).
  • Installeer de luchtbevochtiger niet op systemen met een drukverschil van meer dan 0,4" w.c. tussen het toevoer- en retourplenum.
  • Zorg er bij het installeren van de luchtbevochtigerregelaar op het retourkanaal van een neerwaartse verwarming voor dat de ventilator blijft draaien nadat een warmte-oproep is voldaan om te voorkomen dat hoge temperaturen de luchtbevochtigerregelaar beschadigen.
  • Controleer periodiek de afvoerleiding om er zeker van te zijn dat het water vrij naar de afvoer stroomt.

AprilAire behoudt zich het recht voor om specificaties zonder voorafgaande kennisgeving te wijzigen.
AprilAire
aprilairepartners.com
800.334.6011
