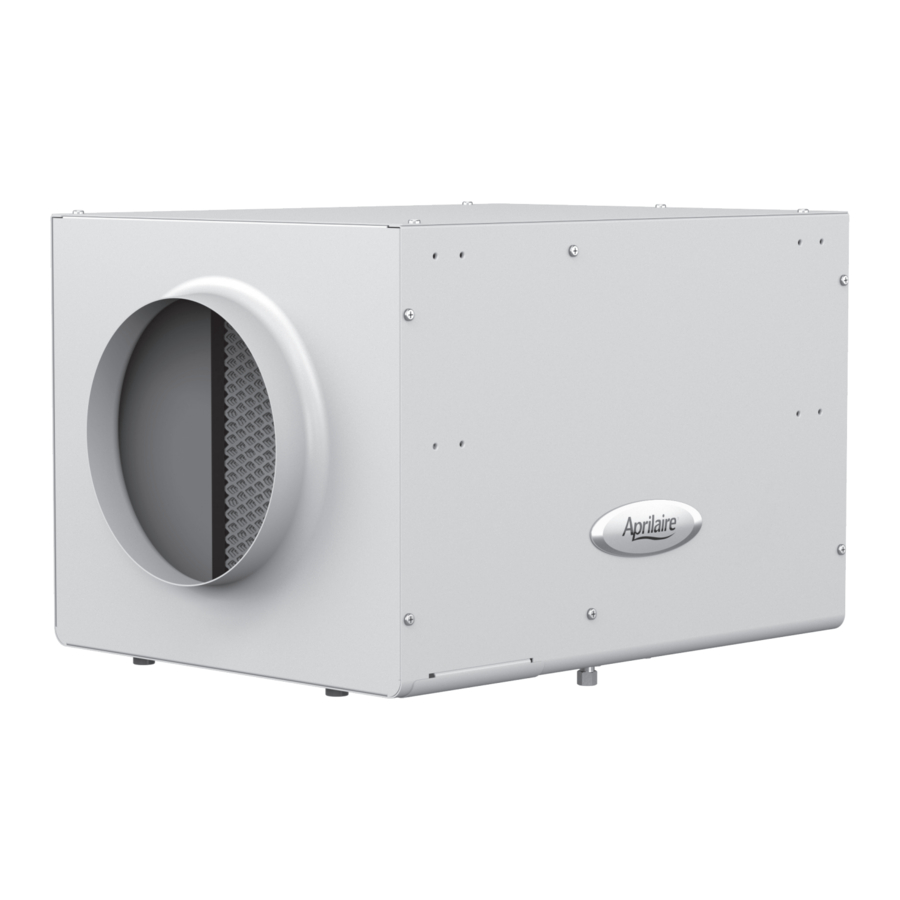

Aprilaire 300 handleiding
LOCATIE
UNIT
Plaats de unit dicht bij de afvoer en waar de temperatuur niet onder het vriespunt komt, zoals een wasruimte, kelder, bijkeuken, enz. De unit is geschikt voor 21 °C (70 °F). Luchttemperaturen onder dit niveau beïnvloeden de prestaties van de unit (zie "LUCHTVERDELING EN VERDAMPINGSVERMOGEN"). Er moeten voorzieningen worden getroffen voor onderhoud en service aan de unit.
AFVOERROOSTER
Kies een standaard roostermaat met een vrije oppervlakte van minimaal 320 vierkante centimeter.
Het rooster of plintdiffuser moet op een binnenmuur worden geplaatst. Als het op een buitenmuur is geïnstalleerd, kan er condensatie optreden. De luchtafvoer mag niet op een koel oppervlak worden gericht om condensatie te voorkomen. Plaats het rooster in een ruimte met continue ventilatie. Inlaat- en retourroosters moeten zo ver mogelijk uit elkaar worden geplaatst en idealiter in verschillende ruimtes.
INSTALLATIE
LOCATIE
De Model 300 kan worden geplaatst in een bijkeuken, wasruimte of kelder, of in elke ruimte waar de unit aan vloerbalken kan worden bevestigd en met een veilige en betrouwbare toegang tot warm water.
GELUID
Harde kanalen worden aanbevolen voor optimale verdampingsprestaties, maar geluid dat uit de draaiende unit komt, is stiller bij gebruik van flexibele kanalen.
MONTAGE

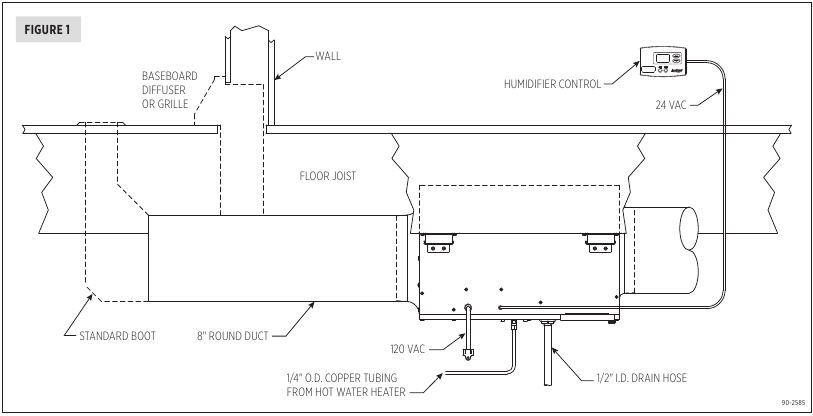

De Model 300 is bedoeld om aan de vloerbalken te worden opgehangen. Een typische complete installatie is te zien in FIGUUR 1.

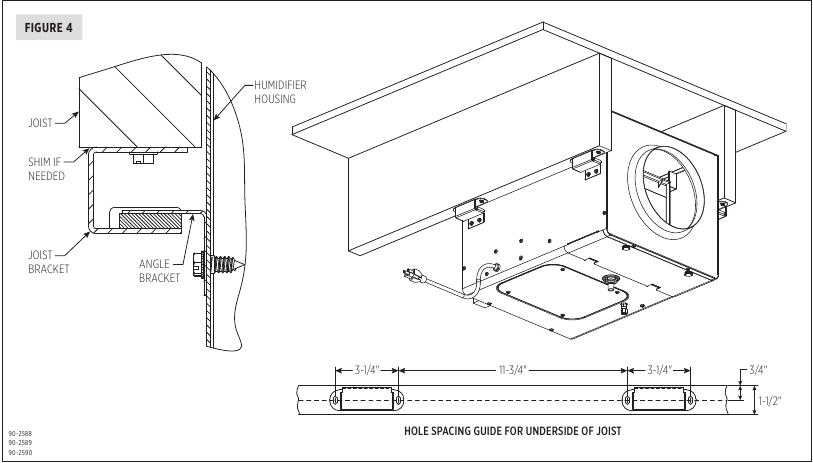

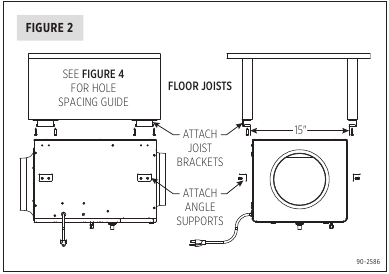

Om parallel aan de balk te installeren, bevestigt u de hoeksteunen aan de middelste gaten in de behuizing met de meegeleverde #8 x 1/2" schroeven. Als de afstand tussen de balken minder is dan 37 cm (14,5"), moeten de bovenste montagegaten worden gebruikt. Gebruik de gatafstandsgids in FIGUUR 4 en bevestig de balkbeugels parallel, zodat de beugelranden ongeveer 38 cm (15 inch) uit elkaar liggen, zoals weergegeven in FIGUUR 2, met de meegeleverde #8 x 1" schroeven. Nadat de balkbeugels zijn bevestigd, tilt u de luchtbevochtiger op, zodat de hoeksteunen in de beugels rusten, zoals weergegeven in FIGUUR 4. Nadat de luchtbevochtiger is opgehangen, controleert u de waterpasheid van de unit en plaatst u de balkbeugels indien nodig.

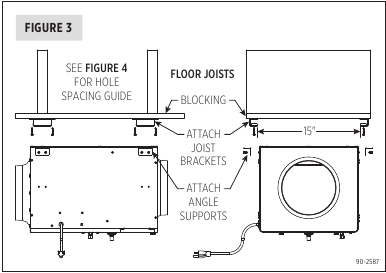

Als dit een afgewerkt plafond is, of als u de luchtbevochtiger loodrecht op de balken wilt installeren, bevestigt u de hoeksteunen aan de bovenste gaten in de behuizing. Bevestig de balkbeugels parallel, zodat de beugelranden ongeveer 38 cm (15 inch) uit elkaar liggen, zoals weergegeven in FIGUUR 3, met de meegeleverde #8 x 1" schroeven. Nadat de balkbeugels zijn bevestigd, tilt u de luchtbevochtiger op, zodat de engelsteunen in de beugels rusten.
LUCHTVERDELING EN VERDAMPINGSVERMOGEN
Controleer alle staats- en lokale voorschriften en het juiste ontwerp met betrekking tot luchtverdelingssystemen.
Er moet worden voorzien in luchtcirculatie terug naar de unit. Waar deuren normaal gesloten zijn, moet de deur een minimale ondersnijding van 1,2 cm (1/2") hebben of een rooster hebben dat is geïnstalleerd voor een goede luchtcirculatie.
De Model 300 heeft de capaciteit om 7 m³/min (250 CFM) te leveren bij een externe weerstand van 0,25 cm (0,1 inch) waterkolom, wat overeenkomt met 24 meter (80 effectieve voet) kanaallengte. Het verdampingsvermogen bij verschillende effectieve kanaallengtes is weergegeven in de onderstaande grafiek.

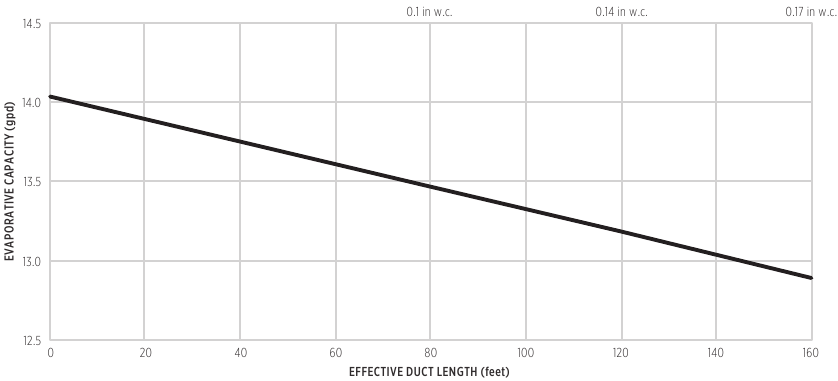

VERDAMPINGSVERMOGEN BIJ VERSCHILLENDE EFFECTIEVE METERS KANAAL
Deze waarden zijn bepaald door tests die zijn uitgevoerd in laboratoriumomstandigheden van ongeveer 21 °C (70 °F) en 30% RV. Variatie in capaciteit is afhankelijk van de lengte van het gebruikte kanaal en de temperatuur van de inlaatlucht en het water.
LEIDINGEN
Warmte voor verdamping wordt verkregen uit warm water. De minimale watertemperatuur naar de luchtbevochtiger moet 49 °C (120 °F) zijn en de maximale 60 °C (140 °F). Het is noodzakelijk om warm en koud water te mengen wanneer de watertemperatuur hoger is dan 60 °C (140 °F). (Tankloze huishoudelijke watersystemen kunnen watertemperaturen hebben van meer dan 60 °C (140 °F).)
Zorg ervoor dat de waterverwarmer voldoende capaciteit en herstelsnelheid heeft om minimaal 23 liter (6 gallons) warm water per uur aan de luchtbevochtiger te leveren. Tankloze waterverwarmers activeren mogelijk niet bij 23 liter (6 GPH).
Tap de warmwaterleiding bij de waterverwarmer af met behulp van de meegeleverde zadelklep en 6,3 mm (1/4") koperen leidingen (niet meegeleverd). De 6,3 mm (1/4") koperen leidingen zijn verbonden met de inlaatfitting onder de unit. Verwijder het rooster en de Water Panel-eenheid. Gebruik een dubbele sleutel bij het maken van deze verbinding.
Plaats de unit zo dicht mogelijk bij de waterverwarmer. Voor huizen die een combinatie van 1,2 cm (1/2") en 1,9 cm (3/4") leidingen voor warmwaterleidingen gebruiken: meestal komt er een korte 1,9 cm (3/4") leiding van de waterverwarmer en vertakt zich in 1,2 cm (1/2") toevoerleidingen voor afzonderlijke armaturen.
Een aannemer kan de tijd berekenen die nodig is voordat warm water de luchtbevochtiger bereikt aan de hand van de onderstaande grafiek.
Als vuistregel geldt dat het delen van de afstand tot de waterverwarmer door 3 en het toevoegen van een paar minuten om rekening te houden met het korte gedeelte van de 1,9 cm (3/4") hoofdleiding een adequate benadering van de tijd oplevert.
VOORBEELD: als de unit 15 meter (50 voet) verwijderd is van een waterverwarmer, kan het ongeveer 5 minuten duren voordat de unit warm water ontvangt; 30 meter (100 voet) duurt ongeveer 10 minuten.
Gebruik een plastic slang met een binnendiameter van 1,2 cm (1/2") voor de afvoer.
Soldeer of bevestig op een andere manier geen metalen afvoerleiding rechtstreeks aan de afvoerfitting. Gebruik geen oplosmiddelhoudende lijmen bij het aansluiten van de plastic afvoerslang op de plastic afvoerfitting. Dit kan schade aan de afvoerfitting veroorzaken. Zorg ervoor dat de afvoerleiding voldoende afloopt naar de vloerafvoer. Er mogen geen lage plekken of lange horizontale stukken zijn.
TIPS
- Installeer de zadelklep op de kleinste beschikbare warmwaterleiding. Installeer zo dicht mogelijk bij de waterverwarmer om de warmwatertoevoertijd te minimaliseren (zie onderstaande grafiek).
- Het gebruik van een stuk gevlochten leiding in de buurt van de unit kan waterslag verminderen.
- Een condensaatpomp kan worden gebruikt als een adequate afvoerhoek niet kan worden bereikt (Aprilaire-onderdeel #4856).

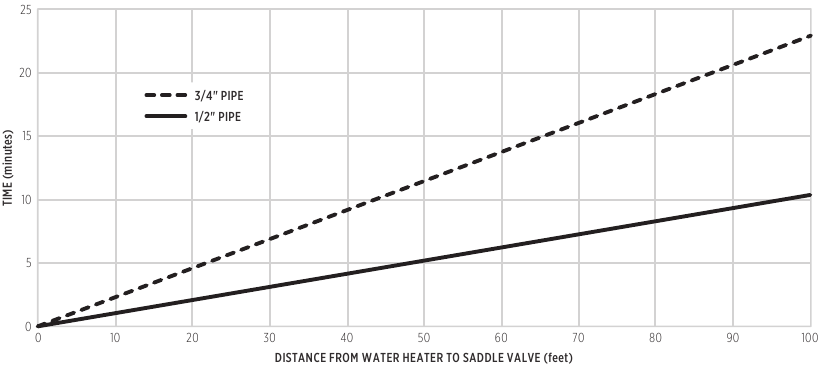

WARMWATERTTOEVOERTIJD DOOR STANDAARD LEIDINGDIAMETER
BEDRADING
STROOM

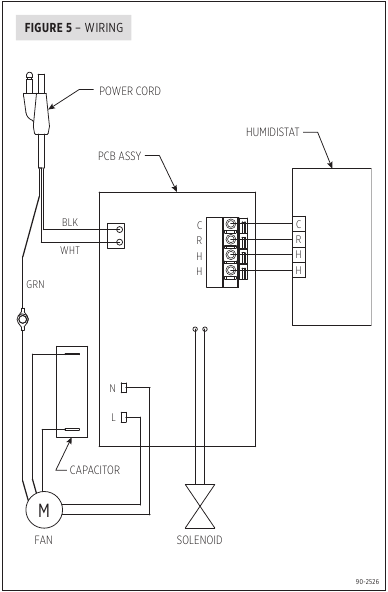

De Model 300 is intern voorbedraad en uitgerust met een 120 VAC-snoer en -stekker. Zie FIGUUR 5 voor het bedradingsschema.
VOCHTIGHEIDSREGELING

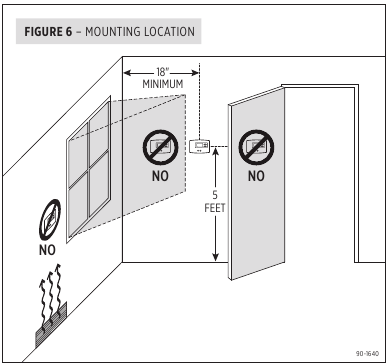

De Aprilaire Model 65 Humidifier Control is ontworpen voor 24 VAC om de luchtbevochtigingsapparatuur te regelen. Zie de meegeleverde Installatie-instructies voor de Model 65 Humidifier Control voor instructies over het installeren en bedienen van de hygrostaat. Zie FIGUUR 6 voor de montagelocatie van de luchtbevochtigingsregelaar.
CONTROLEER DE WERKING VAN DE UNIT
- Zorg ervoor dat er geen verpakkingsmateriaal meer in de unit zit aan de inlaatzijde (toegankelijk via het toegangspaneel van het Wet Pack). Zorg ervoor dat het Wet Pack vlak tussen de Wet Pack-geleiders zit en in de afvoerspruit zit.
- Vraag om vochtigheid en controleer op lekken en waterafvoer.
- Controleer de fittingen bij de magneetklep om ervoor te zorgen dat de installatie van de luchtbevochtiger waterdicht is.
- Zet de luchtbevochtigingsregelaar terug op het aanbevolen niveau.
- De ventilator blijft enkele minuten draaien nadat een vochtigheidsoproep is voltooid om het Water Panel te drogen en de luchtkanalen van vocht te ontdoen.
- Controleer naarmate het seizoen vordert periodiek de afvoerleiding op vrije doorstroming. Reinig de afvoer en inspecteer indien nodig het Wet Pack en de magneetklep.
VEILIGHEIDSINSTRUCTIES
RISICO OP SCHADE AAN EIGENDOMMEN EN APPARATUUR
- Scherpe randen kunnen ernstig letsel veroorzaken door snijwonden. Wees voorzichtig bij het maken van plenumopeningen en het hanteren van kanalen.
- Installeer de luchtbevochtiger niet waar vriestemperaturen kunnen voorkomen. De waterleiding kan bevriezen en barsten, waardoor waterschade aan het huis kan ontstaan.
Condensatieschade kan optreden op onverwarmde locaties waar de temperatuur lager is dan de rest van de afgesloten ruimte. - De luchtinlaat van de luchtbevochtiger moet worden geïnstalleerd in een ruimte met een luchttemperatuur van minimaal 18 °C (65 °F) of hoger.
- Stel het vochtigheidsniveau niet hoger in dan aanbevolen of op het aanbevolen niveau als er condensatie aanwezig is op de binnenramen van een onverwarmde ruimte, omdat dit kan leiden tot condensatieschade. Overmatige luchtvochtigheid kan leiden tot vochtophoping, waardoor schimmelvorming in de woning mogelijk is.
- Sluit het netsnoer van de Model 300-serie alleen aan op 120 VAC, 60 Hz. Volg alle staats- en lokale voorschriften met betrekking tot elektrische bedrading.
- Vermijd obstakels zoals sanitair of elektrische bedrading bij het in muren snijden.
- Maximale watertemperatuur 60 °C (140 °F) bij de unit.
- Raadpleeg de montage-instructies voor de juiste installatie van de unit. Het niet opvolgen van de montage-instructies kan leiden tot gevaar voor de veiligheid of risico op schade aan eigendommen en apparatuur.
- Installeer geen retour- of toevoerkanaal naar een bijkeuken met gas- of oliegestookte apparatuur of dampen.
- Controleer periodiek de afvoerleiding en zorg ervoor dat het water vrij naar de afvoer stroomt.
- Koppel de stroomtoevoer naar de unit los voordat u onderhoud aan de unit uitvoert
LET OP
- Installeer de luchtbevochtiger niet waar de waterdruk hoger is dan 8,6 bar (125 psi), omdat dit schade aan de luchtbevochtiger kan veroorzaken. Volg de geldende voorschriften met betrekking tot drukverlaging.
- Het kanalenstelsel en de toevoerroosters moeten zich op een binnenmuur bevinden.
- Volg alle staats- en lokale voorschriften met betrekking tot luchtverdelingssystemen
AprilairePartners.com
Postbus 1467
Madison, WI 53701-1467
800.334.6011 F: 608.257.4357
