M-Audio BX3 Handleiding
Inleiding
Inhoud van de doos

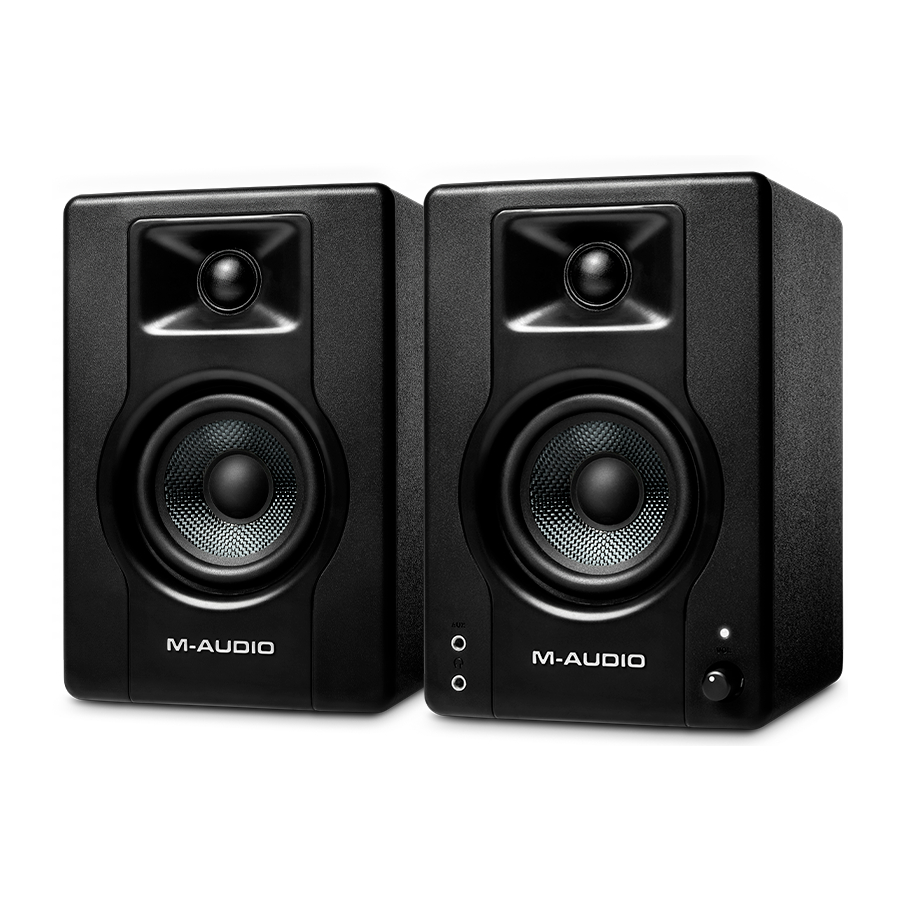

- BX3 luidsprekers (stereo paar)
- Schuimvoetjes
- 2-polige IEC-stroomkabel
- 1/8" TS-luidspreker verbindingskabel
- 1/8" naar 1/8" TRS Aux-kabel
- 1/8" TRS naar RCA-kabel
- Gebruikershandleiding
- Veiligheids- en garantiehandleiding
Productregistratie en ondersteuning
Volg de onderstaande instructies om de inbegrepen software te downloaden:
- Bezoek m-audio.com/softwaredownload.
- Volg de instructies op het scherm om uw product te registreren.
- Na succesvolle registratie worden alle toepasselijke softwaredownloads, productcodes en promoties in uw account weergegeven.
Opmerking: Een snelle internetverbinding wordt aanbevolen. Als u hulp nodig hebt, breng uw product dan niet terug naar de dealer. Neem in plaats daarvan contact op met ons behulpzame technische ondersteuningsteam via m-audio.com/support.
Installatie
De configuratie en plaatsing van uw BX3-monitors op luidsprekerstandaards of uw desktopwerkstation kan de prestaties van de luidsprekers beïnvloeden. Gebruik de volgende tips om de beste prestaties uit uw BX3-monitors te halen.
Tip: Plaats uw BX3-monitors indien mogelijk op luidsprekerstandaards in plaats van op uw bureau. Bureaus hebben de neiging om bij lage frequenties mee te resoneren en kunnen de basweergave van uw monitors negatief beïnvloeden. Als luidsprekerstandaards niet mogelijk zijn vanwege ruimtegebrek en u een opbouw in de bas opmerkt, probeer dan de monitors op isolatiepads te plaatsen om de monitors akoestisch van het bureau te ontkoppelen.
Voorzorgsmaatregelen
- Correcte stroomvoorziening: Omdat de BX3 versterkers bevat, moet deze op een stopcontact worden aangesloten. Controleer voordat u de stroom aansluit of de Vol/Power-knop in de uit-stand staat.
- Schuimvoetjes: Om de fysieke stabiliteit te maximaliseren, raden we u aan de meegeleverde schuimvoetjes aan de onderkant van de BX3-monitors te gebruiken.
- Aansluiten op een computergeluidskaart of ander audio-uitvoerapparaat: Uw BX3-luidsprekers hebben een verscheidenheid aan ingangen voor gebruik met een groot aantal apparaten. Voordat u de BX3-luidsprekers aansluit, moet u ervoor zorgen dat de stroom van de computer of ander uitvoerapparaat is uitgeschakeld en dat de BX3-luidsprekers ook zijn uitgeschakeld. Sluit de RCA- of 1/4" (6,35 mm) ingangen aan op de overeenkomstige uitgangsconnectoren van een computergeluidskaart, draagbare muziekspeler, enz. U kunt ook de meegeleverde 1/8" (3,5 mm) TRS stereo aux-kabel gebruiken om een secundair audioapparaat aan te sluiten op de Aux-ingang aan de voorkant van de BX3.
Plaatsing van de luidsprekers
De plaatsing van uw luidsprekers heeft een enorme invloed op hoe goed ze in uw studio presteren. Hoewel nearfield studiomonitors zijn ontworpen om vergevingsgezinder te zijn als het gaat om plaatsing, moet u uw best doen om ervoor te zorgen dat ze een gelijkzijdige driehoek vormen ten opzichte van uw hoofd. Met andere woorden, zorg ervoor dat elke luidspreker even ver van zowel uw hoofd als de andere luidspreker verwijderd is. Zodra elke luidspreker is geplaatst, draait u de luidsprekers iets zodat de drivers naar de luisteraar zijn gericht.
De luidsprekers en de luisteraar moeten zich op de drie hoeken van een driehoek bevinden met zijden van gelijke lengte.
Bekijk het diagram aan de rechterkant.
Let op dat de afstand van het hoofd van de luisteraar tot elke luidspreker hetzelfde is als de afstand tussen de linker- en rechterluidspreker. Let er ook op dat de luidsprekers enigszins zijn gedraaid zodat de drivers naar de luisteraar zijn gericht. Dit is een ideale opstelling, maar als het niet praktisch (of mogelijk) is om dit te doen, probeer dan deze opstelling zo goed mogelijk te benaderen.

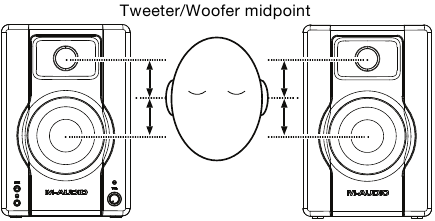

Luidsprekerhoogte
De ideale hoogte voor BX3 is dat de luidspreker evenwijdig is aan de grond en dat het midden van de woofer en tweeter zich op oorhoogte bevindt.
Het diagram aan de rechterkant toont de ideale plaatsingshoogte van de luidsprekers ten opzichte van de luisteraar. Let op dat de oren van de luisteraar zich direct tussen de woofer en de tweeter bevinden.

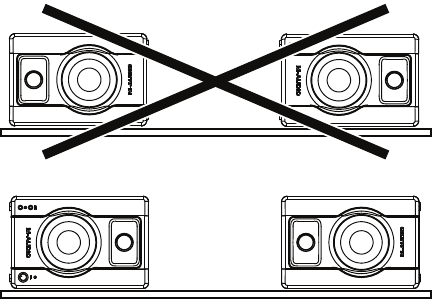

Luidsprekeroriëntatie
Plaats de BX3-monitors indien mogelijk in hun rechtopstaande positie en vermijd het leggen van de luidsprekers op hun zijkant. De BX3-woofer en -tweeter zijn verticaal uitgelijnd en leveren de beste prestaties wanneer de luidsprekers rechtop worden geplaatst. Het plaatsen ervan op hun zijkant kan sterke reflecties van nabijgelegen oppervlakken veroorzaken, wat resulteert in een spectraal onevenwichtig geluid.
Als uw BX3-monitors horizontaal moeten worden georiënteerd vanwege ruimte- of zichtlijnoverwegingen, plaatst u de luidsprekers zo dat hun tweeter zich aan de "binnenkant" bevindt om de beeldvorming te verbeteren.
Aansluitschema's
Items die niet worden vermeld onder Inleiding > Inhoud van de doos worden afzonderlijk verkocht.
Voorbeeld 1 – Aansluiten op een audio-interface

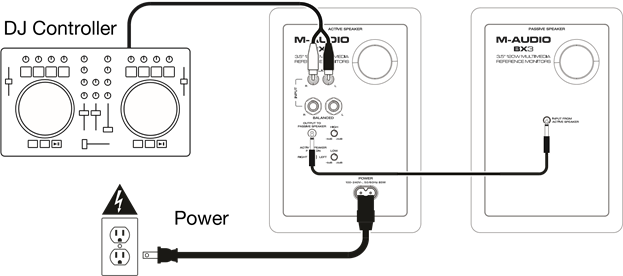

Voorbeeld 2 – Aansluiten op een DJ-controller
Voorbeeld 3 – Aansluiten op een extra mediaspeler
Functies

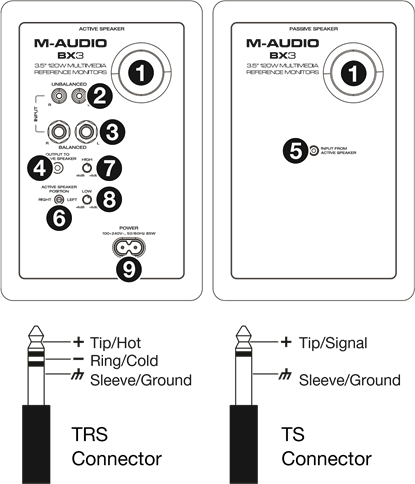

Achterpaneel
- Achterpoort: De achterpoort verbetert de bas die door de woofer wordt gegenereerd, waardoor de lage frequenties toenemen. Zorg ervoor dat deze poorten niet worden geblokkeerd, omdat dit de basweergave nadelig beïnvloedt.
- RCA-ingangen: Gebruik de meegeleverde audiokabel of andere RCA-kabels (apart verkrijgbaar) om externe geluidsbronnen op deze ingangen aan te sluiten.
- 1/4" (6,35 mm) TRS-ingangen: Gebruik 1/4" (6,35 mm) audiokabels (apart verkrijgbaar) om externe geluidsbronnen op deze ingangen aan te sluiten.
- 1/8" (3,5 mm) TS-uitgang naar passieve luidspreker: Dit is de audioverbinding met de passieve luidspreker. Gebruik de meegeleverde 1/8" (3,5 mm) TS-interconnectiekabel om de actieve luidspreker op de passieve luidspreker aan te sluiten.
- 1/8" (3,5 mm) TS-ingang van actieve luidspreker: Gebruik de meegeleverde 1/8" (3,5 mm) TS-interconnectiekabel om de actieve luidspreker op deze passieve luidspreker aan te sluiten.
- Positie van de actieve luidspreker: Pas dit aan om de positie voor de actieve luidspreker in het stereoveld in te stellen. Hierdoor kunt u ervoor kiezen om de actieve luidspreker aan uw linker- of rechterkant te hebben, afhankelijk van uw voorkeuren en waar uw aansluitingen zich bevinden.
- High EQ: Draai aan deze knop om de hoogfrequente egalisatie van de luidsprekers te versterken of te verzwakken.
- Low EQ: Draai aan deze knop om de laagfrequente egalisatie van de luidsprekers te versterken of te verzwakken.
- Stroomconnector: Sluit hier de meegeleverde 2-polige IEC-stroomkabel aan.

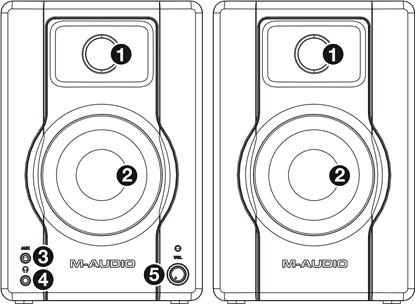

Voorpaneel
- Tweeter: Dit voert de hoge frequenties uit.
- Woofer: Dit voert de lage frequenties uit.
- 1/8" (3,5 mm) TRS Aux-ingang: Deze stereo 1/8" (3,5 mm) TRS-ingang kan worden gebruikt om een MP3-speler of andere audiobron aan te sluiten.
- Koptelefoon: Sluit uw 1/8" (3,5 mm) koptelefoon aan op deze uitgang om de mix via uw koptelefoon te horen. Let op: wanneer een koptelefoon is aangesloten op de BX3, kunt u geen geluid uit uw luidsprekers horen totdat de koptelefoon is losgekoppeld.
- Vol/Power: Deze knop wordt gebruikt om de luidsprekers in te schakelen en hun volume aan te passen. Om in te schakelen, draait u gewoon aan de knop. U voelt een klik wanneer de luidsprekers worden ingeschakeld. Een LED op de luidspreker gaat branden. Om uit te schakelen, draait u het volume helemaal omlaag; de LED gaat uit om u te laten weten dat de luidsprekers uit zijn.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download M-Audio BX3 Handleiding
