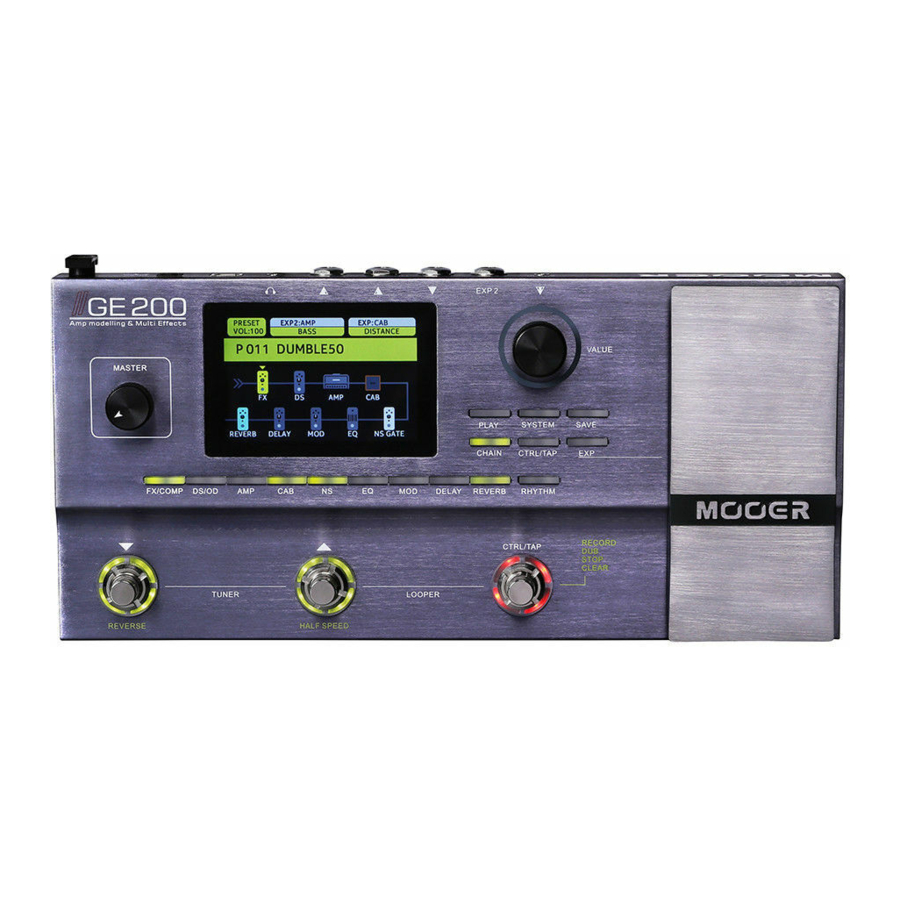

Mooer GE200 handleiding

BELANGRIJKSTE KENMERKEN

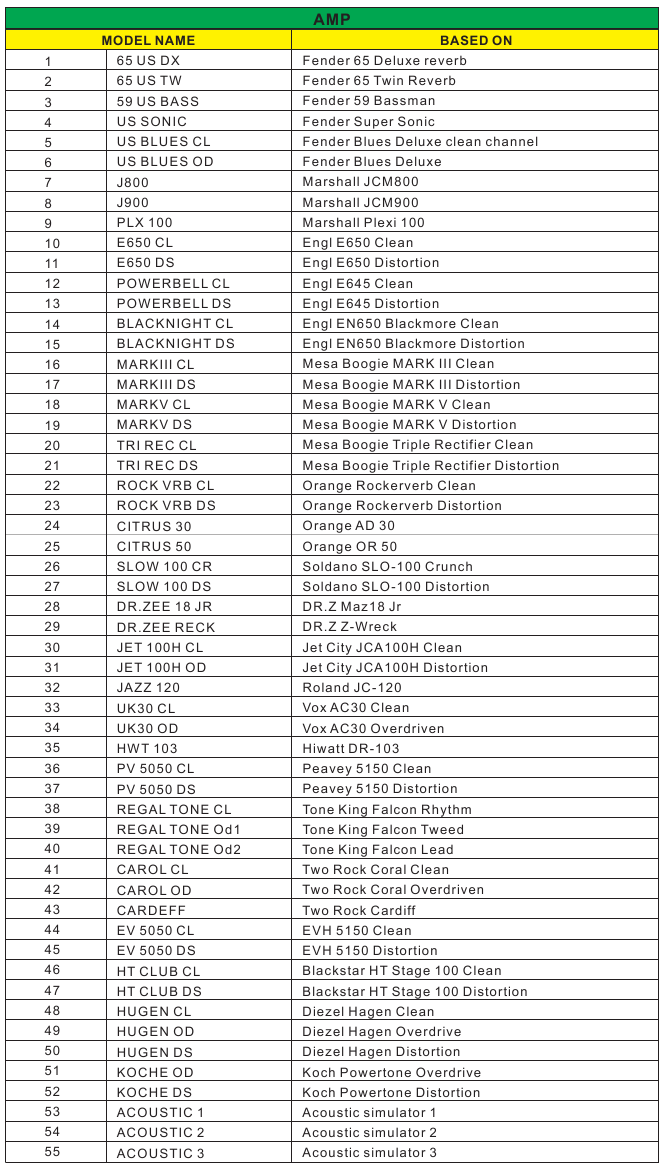

• 55 hoogwaardige versterkermodellen
• 26 ingebouwde speaker cab-modellen en toegevoegde ondersteuning voor 3^rd party IR cab-modellen
• 70 hoogwaardige effecten. Inclusief compressoren, drives, noise gates, eq's, modulatie, pitch, filters, delays en reverbs
• 52 seconden looper met halve snelheid en reverse-effecten
• Drummachine met 40 drumpatronen en 10 metronoomritmes
• Sla tot 200 gebruikerspresets op en haal ze op
• Met de instelbare signaalketen kun je de interne effecten naar wens rangschikken
• USB-connectiviteit voor pc-bewerking en directe audio-opname naar de computer
• Auxiliary ingang en speciale hoofdtelefoonuitgang voor audio-weergave en volledig meeslepende oefensessies

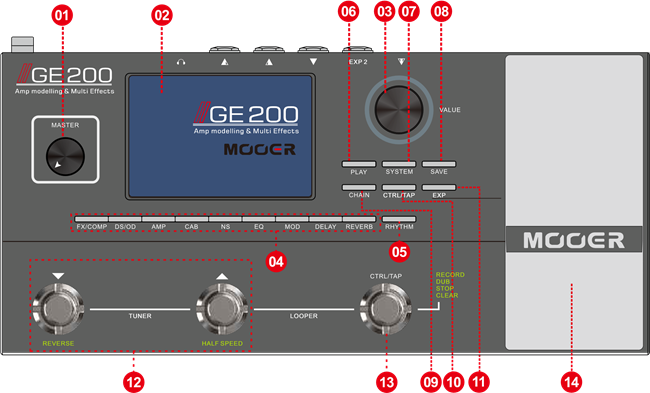

INDELING

1. MASTER: Past de mastervolume-uitgang van de GE200 aan
2. LCD-SCHERM
3. VALUE: Wordt gebruikt om door menuschermen te navigeren en parameters aan te passen
4. EFFECT BLOCKS: Toegang tot het bewerkscherm en AAN/UIT voor respectievelijke effectmodules
5. RHYTHM: Toegang tot het bewerkscherm en AAN/UIT voor drummachine en metronoom
6. PLAY: Ga naar het preset-menuscherm
7. SYSTEM: Ga naar het menu met systeeminstellingen
8. SAVE: Toegang tot het menu voor het opslaan van presets
9. CHAIN: Ga naar het menuscherm van de signaalketen
10. CTRL/TAP: Ga naar het instellingenmenu voor de CTRL/TAP-voetschakelaar
11. EXP: Ga naar het instellingen- en kalibratiemenu voor expressiepedalen (EXP/EXP2)
12. ▼ en ▲ VOETSCHAKELAARS
    • Preset OMLAAG en OMHOOG in het PLAY-menu en CHAIN-menu
    • Druk beide tegelijkertijd in om de TUNER te openen/verlaten
    • REVERSE en HALF SPEED bij gebruik van LOOPER
13. CTRL/TAP-VOETSCHAKELAAR
    • Houd ingedrukt om te schakelen tussen de TAP- en CTRL-modus
    • In de TAP-modus (knippert) meerdere keren indrukken en loslaten om het Tap Tempo te regelen
    • In de CTRL-modus (vaste kleur) Indrukken om toegewezen effectblokken aan/uit te zetten Indrukken om de presetselectie te bevestigen in voetschakelaarmodus 2
14. EXPRESSIEPEDAAL: Kan worden ingesteld om verschillende parameters en functies in realtime te regelen.
    Ga naar de EXP-instellingen en het kalibratiemenu om in te stellen

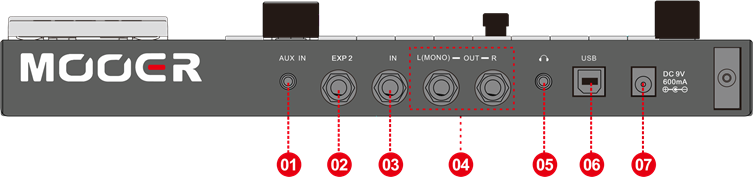

ACHTERPANEEL

1. AUX IN
   Sluit een externe audiobron aan, zoals een mp3-speler of mobiele telefoon, met behulp van een 1/8" stereo-jackkabel. Hierdoor kun je muziek afspelen via je GE200
2. EXP 2
   Sluit een extern expressiepedaal aan met behulp van een 1/4" stereo-jackkabel. Ga naar de EXP-instellingen en het kalibratiemenu om in te stellen.
3. IN
   Sluit je instrument aan met behulp van een 1/4" jackkabel
4. OUT
   Dit zijn je belangrijkste audio-uitgangen voor Ge200.
   Sluit aan op de L-uitgang bij gebruik van een mono-opstelling.
   Sluit aan op zowel de L- als de R-uitgang voor een echte stereo-uitgang.
5. HOOFDTELEFOON
   Sluit je hoofdtelefoon aan op deze uitgang om te oefenen of om te monitoren wanneer je de GE200 als geluidskaart gebruikt
6. USB
   Sluit een USB-kabel aan op een pc-computer voor directe opname, software-updates of preset-bewerking met behulp van de speciale editorsoftware.
7. DC 9V
   Sluit aan op een 9V DC-voedingsbron

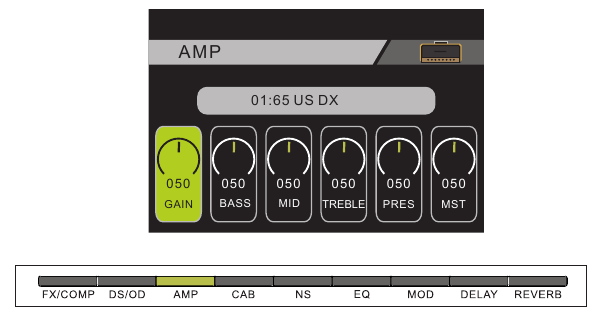

SNELLE RONDLEIDING

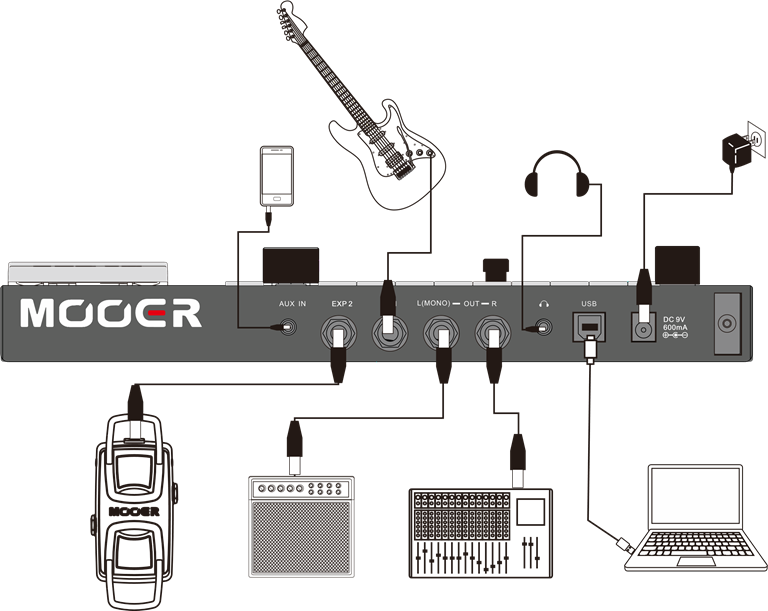

• Sluit de GE200 aan op de gewenste apparatuur
• Sluit je gitaar aan op de INPUT-aansluiting
• Sluit de stroom aan
• Druk op de knop PLAY (Afspelen) om het PLAY-scherm te openen

• Druk op de ▼ of ▲ voetschakelaars om de preset te wijzigen
• Druk op de knop CHAIN (Keten) om het CHAIN SCREEN (ketenscherm) te openen

• Gebruik de VALUE-regelaar om de volgorde van je effectblokken te bewerken

• Druk op de speciale knop voor het effectblok om het blok aan/uit te zetten

• Gebruik de VALUE-regelaar om de instellingen van het effectblok aan te passen
• Gebruik de MASTER-regelaar om het uitgangsvolume van de GE200 aan te passen

• Druk op de CTRL/TAP-voetschakelaar om toegewezen effectblokken in of uit te schakelen of om het tap-tempo te regelen

• Houd de CTRL/TAP-voetschakelaar ingedrukt om de functie te wijzigen
• Druk op de RHYTHM-knop om de drummachine in/uit te schakelen

• Gebruik de VALUE-regelaar om de patroonsnelheid en het volume te wijzigen
• Je kunt ook de CTRL/TAP-voetschakelaar gebruiken om het tempo te regelen

PLAY

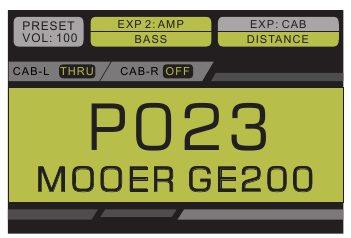

Dit is het live-bedieningsscherm voor de GE200. Nadat je je presets hebt ingesteld en georganiseerd, ga je naar dit scherm om de GE200 in een live-situatie te gebruiken. Druk op de PLAY-knop om naar dit scherm te navigeren.

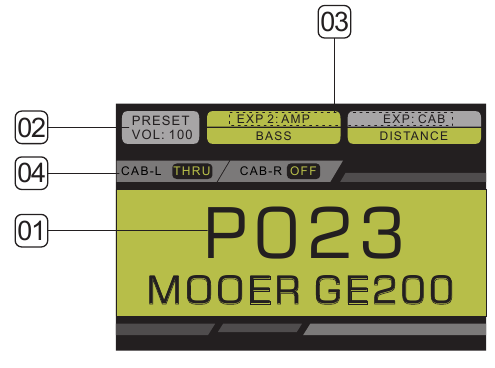

In PLAY geeft het scherm verschillende informatie weer over je huidige preset

1. Presetnaam en -nummer
2. Presetvolume
3. EXP- en EXP 2-functies en -parameters
4. CAB SIM aan/uit-status voor elke uitgang

Druk op de ▼- en ▲-voetschakelaars om de preset omlaag en omhoog te wijzigen. Presets kunnen ook snel worden genavigeerd door aan de VALUE-regelaar te draaien. Druk op de VALUE-regelaar om te schakelen tussen "presetselectie" en "presetvolume".
Om het PRESET-volume aan te passen

• Druk op de VALUE-regelaar totdat het presetvolume is gemarkeerd
• Draai aan de VALUE-regelaar om het volume aan te passen
• Vergeet niet de preset op te slaan om je wijzigingen te behouden!!!

CHAIN

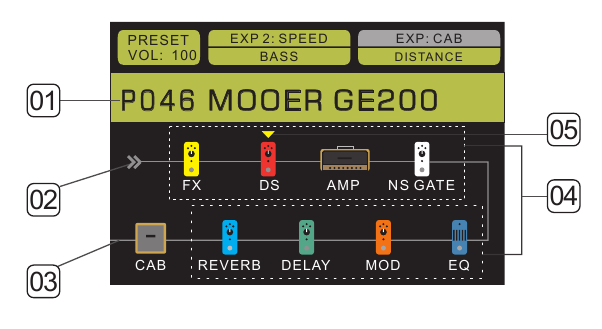

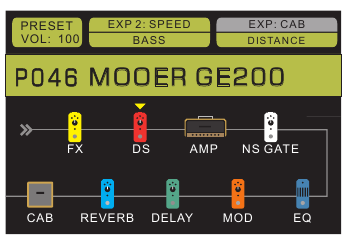

Dit scherm toont de signaalketen van je momenteel geselecteerde preset, samen met de aan/uit-status van elk effectblok. Je kunt er ook de signaalketen van de effecten in je presets mee bewerken. We raden aan dit scherm te gebruiken bij het instellen en programmeren van een nieuwe preset.

1. Presetnaam en -nummer
2. Signaalketingang
3. Signaalketuitgang
4. Effectblokken
5. Cursor

Het wijzigen van de volgorde van je effectblokken in de signaalketen zal een groot verschil maken in hoe ze klinken, net als bij een traditioneel pedalboard en versterkeropstelling.
Om de volgorde van je effectblokken te wijzigen,

• Draai VALUE om de Cursor te verplaatsen
• Druk op VALUE om het geselecteerde effectblok 'op te pakken' (de Cursor wordt rood)
• Draai VALUE om het effectblok te verplaatsen naar de gewenste positie in de signaalketen
• Druk op VALUE om het geselecteerde effectblok te 'laten vallen' en de nieuwe locatie te bevestigen (de Cursor wordt weer geel)

EFFECTBLOKKEN

Er zijn 9 effectblokken in de GE200, elk met een speciale knop op het voorpaneel.
FX/COMP: Compressoren en wah-wahpedalen
DS/OD: Distortion- en Overdrive-pedalen
AMP: Versterkermodellen
CAB: Luidsprekerkastmodellen
NS: Onderdrukkers van ruis
EQ: Equalisatiemodellen
MOD: Modulatie- en filtereffecten
DELAY: Delaypedalen
REVERB: Reverb-modellen

Druk op een knop voor een effectblok om het in/uit te schakelen en de instellingenpagina te openen

Op de instellingenpagina van het effectblok kun je het effectmodel wijzigen en alle parameters aanpassen

• Draai de VALUE-regelaar om een parameter te markeren
• Druk op de VALUE-regelaar om die parameter te selecteren
• Draai de VALUE-regelaar om de parameter aan te passen
• Druk op de VALUE-regelaar om te bevestigen

CTRL/TAP

De CTRL/TAP-voetschakelaar heeft 2 hoofdfuncties

• CTRL: Toegewezen effectblokken in/uitschakelen
• TAP: Tik meerdere keren op de voetschakelaar om het tempo van je delays te regelen

Om tussen deze twee functies te schakelen, houd je de CTRL/TAP-voetschakelaar een seconde ingedrukt
Druk op de CTRL/TAP-knop om het instelscherm voor de CTRL/TAP-voetschakelaar te openen. Gebruik de VALUE-regelaar om een van de twee opties te selecteren.

• Selecteer TAP (Tikken) om van de standaardfunctie van de CTRL/TAP-voetschakelaar "TAP TEMPO" (Tiktempo) in de preset te maken

• Selecteer CTRL (Bediening) om effectblokken toe te wijzen die aan/uitgeschakeld moeten worden met de CTRL/TAP-voetschakelaar


Gebruik de VALUE-regelaar om te markeren en te selecteren welke effectblokken je wilt toewijzen om schakelbaar te zijn met de CTRL/TAP-voetschakelaar.
De CTRL/TAP-voetschakelaar wordt ook gebruikt om de presetselectie te bevestigen bij gebruik van FOOTSWITCH MODE 2 (zie het instellingenmenu)

EXP

De GE200 heeft een ingebouwd expressiepedaal (EXP) en de mogelijkheid om een tweede extern expressiepedaal (EXP2) te ondersteunen. Om een extern expressiepedaal met de GE200 te gebruiken, sluit u deze aan op de EXP2-ingang met behulp van een TRS-stereojackkabel.
Zowel EXP als EXP2 kunnen worden toegewezen om elk effectparameter in een van de 9 effectblokken te regelen.
Beide expressiepedalen kunnen worden gekalibreerd en ingesteld in het EXP-menu.

• EXP: Instellingen en kalibratie van het ingebouwde EXP-pedaal

• EXP2: Instellingen en kalibratie van het externe EXP2-pedaal
• EXP VOL PEDAL ON/OFF: Door dit te activeren, wordt het EXP-pedaal toegewezen om zich als de MASTER-volumeregelaar te gedragen wanneer de toegewezen functie niet actief is. Deze instelling wordt opgeslagen per individuele preset.
• FUNCTION: Een effectparameter toewijzen aan het expressiepedaal

• CALIBRATE: Het expressiepedaal kalibreren
• MERGE: MERGE toewijzen als de functie van het expressiepedaal (raadpleeg de MERGE-sectie van deze handleiding voor meer informatie)

EXP-FUNCTIE

1. Selecteer het effectblok door aan de VALUE-regelaar te draaien
2. Selecteer de parameter door aan de VALUE-regelaar te draaien
   Druk op de value-regelaar om te schakelen tussen effectblok- en effectparameterselectie

Let op: elke parameter die is gemarkeerd met een , staat u ook toe om het effectblok in/uit te schakelen bij het activeren van het EXP-pedaal. WAH * POSITION * bijvoorbeeld

EXP KALIBREREN

1. Zet het pedaal in de hiel-omlaag-positie en druk op de VALUE-regelaar om te bevestigen EXP KALIBREREN MIN MAX DRUK OM TE ACCEPTEREN

2. Zet het pedaal in de teen-omlaag-positie en druk op de VALUE-regelaar om te bevestigen EXP KALIBREREN MIN MAX DRUK OM TE ACCEPTEREN

3. Zet het pedaal in de teen-omlaag-positie en oefen druk uit.
   Terwijl u druk uitoefent, drukt u op de VALUE-regelaar om te bevestigen. Hiermee stelt u de gevoeligheid in van de teen-omlaag-activeringsschakelaar van het EXP-pedaal


MERGE

MERGE is een speciale functie waarmee u meerdere parameters van effectblokken kunt regelen en de eindpunten van de parameterwaarde kunt instellen voor zowel hiel-omlaag- als teen-omlaag-posities. Dit kan op veel manieren worden gebruikt, maar het is erg goed voor het naadloos mengen tussen twee verschillende geluiden of het hebben van geavanceerde controle over speciale effecten.

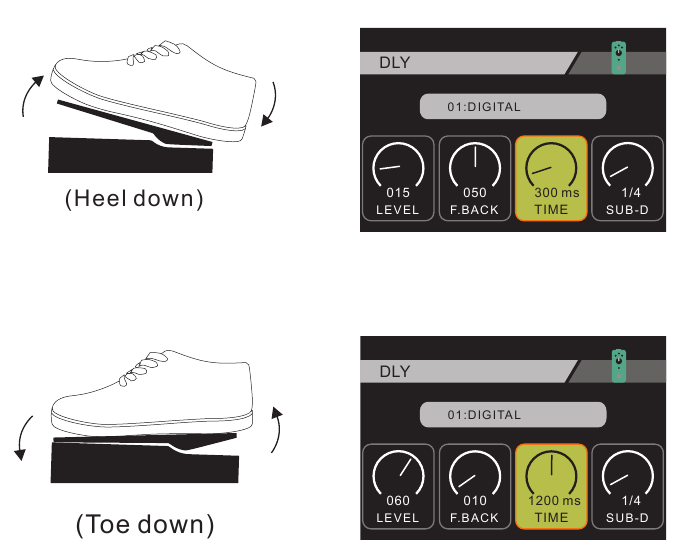

In dit voorbeeld laten we u zien hoe u DELAY-tijd, feedback en niveau tegelijkertijd kunt regelen met het EXP-pedaal, met behulp van de MERGE-functie.

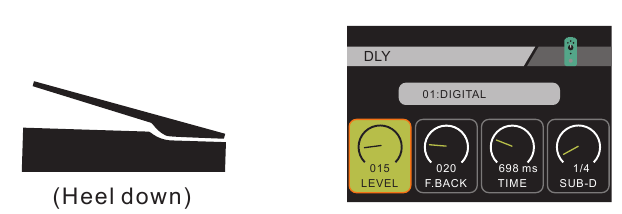

Activeer het EXP-pedaal en zet het in de hiel-omlaag-positie nadat u de MERGE-functie hebt toegewezen vanuit het EXP-instellingenmenu. U moet elke parameterwaarde één voor één instellen.

• Open het DELAY-effectblok door op de DELAY-knop te drukken

• Zet het EXP-pedaal in de hiel-omlaag-positie
• Selecteer de LEVEL-parameter en stel deze in op een waarde van 15
• Druk nog niet opnieuw op de VALUE-regelaar.....

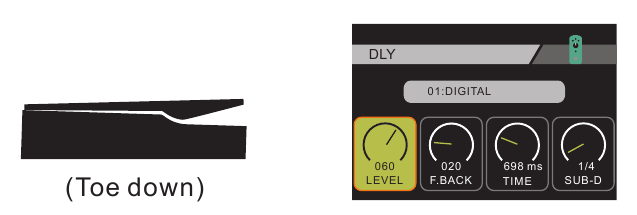

• Zet het EXP-pedaal in de teen-omlaag-positie Wijzig de LEVEL-parameterwaarde in 60.
  (De box rondom LEVEL verandert van kleur)

• U kunt nu LEVEL regelen tussen deze twee ingestelde waardepunten met behulp van het EXP-pedaal
• Druk op de VALUE-regelaar om te bevestigen en bereid u voor om uw volgende parameter toe te wijzen
• Herhaal stap 1 en 2 voor de F.BACK met een waarde van 50 in de hiel-omlaag-positie en 10 in de teen-omlaag-positie

• Herhaal stap 1 en 2 voor de TIME met een waarde van 300ms in de hiel-omlaag-positie en 1200ms in de teen-omlaag-positie

Probeer nu het EXP-pedaal heen en weer te bewegen en u zult zien hoe alle toegewezen parameters tegelijkertijd bewegen tussen hun ingestelde eindpunten. VEEL PLEZIER!!!!

SYSTEEMINSTELLINGEN

Ga naar het menu met systeeminstellingen met behulp van de SYSTEM-knop. In dit menu vindt u verschillende algemene instellingen die kunnen worden gebruikt om uw Ge200 in te stellen.

INPUT LEVEL: Pas het INPUT-versterkingsniveau aan
USB AUDIO: Configureer de USB AUDIO-uitgangen
FS MODE: Wijzig de VOETSCHAKELAARMODUS
SCREEN: Pas het helderheidsniveau van het beeldscherm aan
CAB SIM THRU: Wijs CAB-simulatie toe aan uitgangen
RESET: Reset GE200 naar de fabrieksinstellingen en bekijk de huidige systeemfirmwareversie

USB AUDIO

USB AUDIO-UITGANGEN

• DRY: Geeft uw onaangetaste instrumentsignaal en omzeilt de signaalverwerking
• EFFECT: Geeft het volledig verwerkte signaal van de GE200

REC VOL: Past het niveau aan van de digitale audio die naar uw computer wordt verzonden
PLAY VOL: Past het niveau aan van het monitorvolume (afspelen) van de GE200

FS MODE

De GE200 heeft twee verschillende voetschakelaarmodi. Deze modi geven weer hoe de voetschakelaars kunnen worden gebruikt om presets te wijzigen.

MODE 1:
Druk op de ▼- of ▲-voetschakelaar om de preset omlaag of omhoog te wijzigen
Houd de ▼- of ▲-voetschakelaar ingedrukt om snel door meerdere presets te scrollen

MODE 2:
Druk op ▼ of ▲ om de preset te selecteren waarnaar u wilt overschakelen
Druk op de CTRL/TAP-voetschakelaar om de selectie te bevestigen en de preset te wijzigen

CAB SIM THRU

De luidsprekerkabineetsimulatie in de GE200 kan worden geconfigureerd om verschillende uitgangscombinaties te beïnvloeden.
Dit kan in verschillende situaties handig zijn.
Bijvoorbeeld,
U kunt de LEFT-uitgang van de GE200 aansluiten op uw versterker op het podium met CAB SIM uitgeschakeld.
Terwijl u de RIGHT-uitgang van de GE200 rechtstreeks op het PA-systeem aansluit met de CAB SIM ingeschakeld.

ON: De CAB SIM is ingeschakeld voor deze uitgang
THRU: De CAB SIM is uitgeschakeld voor deze uitgang

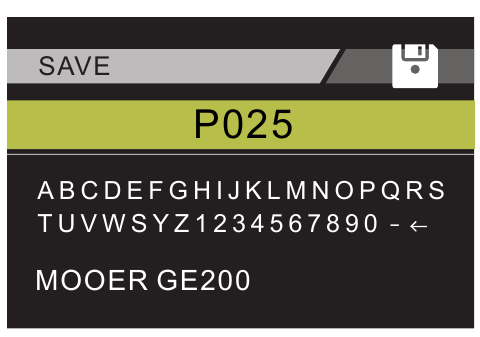

PRESETS OPSLAAN

Druk op de SAVE-knop om uw huidige preset op te slaan

• Draai aan VALUE om de presetruimte te selecteren
• Druk op VALUE om de presetnaam in te voeren
• Druk op de SAVE-knop om te bevestigen
• Druk op de PLAY- of CHAIN-knop om af te sluiten zonder op te slaan

RHYTHM

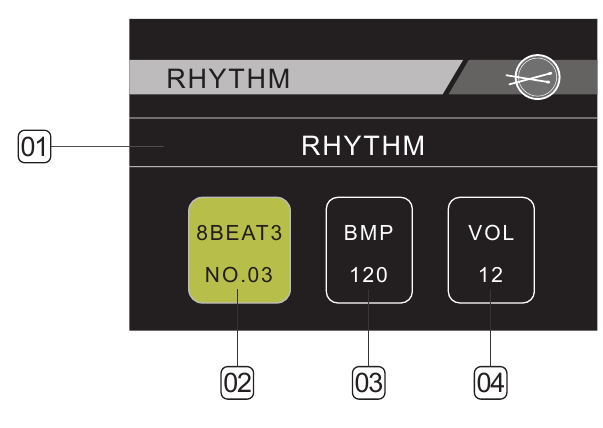

De Ge200 heeft een ingebouwde RHYTHM-module met 40 drummachines en 10 metronoomstijlen die u kunt gebruiken tijdens het oefenen.
Druk op de RHYTHM-knop om deze module in/uit te schakelen en het bewerkingsscherm te openen.

1. Selecteer tussen RHYTHM (drummachine) of METRONOME
2. Selecteer patroonstijl
3. Pas de RHYTHM-snelheid aan
4. Pas het RHYTHM-afspeelvolume aan

De CTRL/TAP-voetschakelaar kan worden gebruikt om het tempo van de drummachine te tappen

LOOPER

De GE200 heeft een geïntegreerde looper van 52 seconden, compleet met speciale effecten.
Druk tegelijkertijd op de ▲- en CTRL/TAP-voetschakelaars om het looperscherm te openen

U kunt de VALUE-regelaar gebruiken om de volgende parameters aan te passen
PLAY: Afspeelvolume van de looper
REC: Opnameniveau van de looper
PRESET: Huidige Preset

Gebruik de voetschakelaars om de looper te bedienen

CTRL/TAP

• Druk eenmaal om te beginnen met opnemen, afspelen en overdubs
• Dubbelklik om te stoppen
• Houd ingedrukt om de huidige loop uit het geheugen te wissen

▼: Druk op om het REVERSE-effect in/uit te schakelen
▲: Druk op om HALF SPEED in/uit te schakelen

STEMAPPARAAT

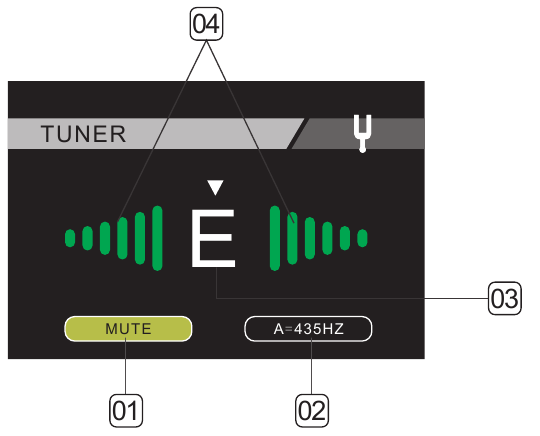

Druk tegelijkertijd op de ▼- en ▲-voetschakelaars om het gitaarstemapparaat in de GE200 te openen/verlaten

1. MUTE/BYPASS het audiosignaal
2. Stemapparaatkalibratie
3. Dichtstbijzijnde noot
4. Geeft rood weer wanneer de noot te laag of te hoog is
   Geeft groen weer wanneer de noot de juiste toonhoogte heeft bereikt

USB

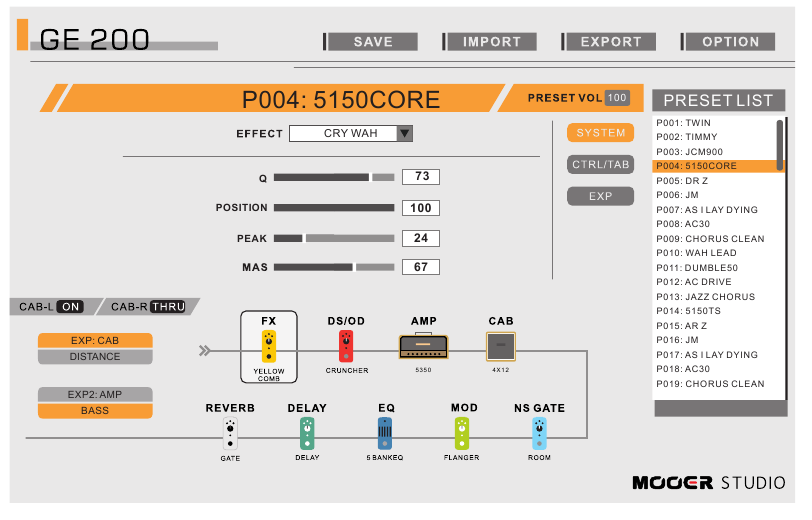

De GE200 kan via USB worden aangesloten op een Windows-pc voor directe opname, software-updates of het bewerken van presets met behulp van de speciale bewerkingssoftware

Download de pc-software en meer informatie over het gebruik van dit apparaat als geluidskaart van www.mooeraudio.com

SPECIFICATIES

Aantal effecttypes: 151
Preset: 200
Ingang: 1/4" mono-audio jack
Uitgang: 1/4" mono-audio jack
AUX IN: 1/8" stereo-audio jack
Koptelefoonuitgang: 1/8" stereo-audio jack
EXP2: 1/4" stereo-jackkabel
Sampling rate: 44.1K
Sampling nauwkeurigheid: 24bit
Signaal-ruisverhouding: 98dB
Impulse Response :
Formaat: WAV
Sampling rate: 44.1K Hz (volledige sampling rate ondersteund)
Sampling nauwkeurigheid: 24bit Samples: 512
Stroomvereisten: 9V DC 600mA
Afmetingen: 297mmX145.5 mmX45.5 mm
Gewicht: 1.4Kg
Accessoires: Handleiding, AC-adapter 9V DC, USB-KABEL

MODEL

*NOTES: Alle productnamen die hun bedrijf noemen, worden hier alleen gebruikt in dit productsimulatie-effect van toontypes.

VOORZORGSMAATREGELEN

LEES DIT ZORGVULDIG DOOR VOORDAT U VERDER GAAT

Voeding
Sluit de daarvoor bestemde AC-adapter aan op een stopcontact met de juiste spanning. Zorg ervoor dat u alleen een AC-adapter gebruikt die 9V DC(±10%) levert, , midden negatief. Koppel de AC-adapter los wanneer u deze niet gebruikt of tijdens onweer.

Aansluitingen
Schakel altijd de stroom van dit en alle andere apparatuur uit voordat u ze aansluit of loskoppelt, dit helpt storingen en/of schade aan andere apparaten te voorkomen. Zorg er ook voor dat u alle aansluitkabels en het netsnoer loskoppelt voordat u dit apparaat verplaatst.

Reiniging
Reinig alleen met een zachte, droge doek. Maak de doek indien nodig licht vochtig. Gebruik geen schuurmiddelen, reinigingsalcohol, verfverdunners, was, oplosmiddelen, reinigingsvloeistoffen of met chemicaliën geïmpregneerde doeken.

Interferentie met andere elektrische apparaten
Radio's en televisies die in de buurt worden geplaatst, kunnen ontvangstinterferentie ondervinden.

Gebruik dit apparaat op een geschikte afstand van radio's en televisies.

Locatie
Om vervorming, verkleuring of andere ernstige schade te voorkomen, mag u dit apparaat niet blootstellen aan de volgende omstandigheden:

• Direct zonlicht
• Magnetische velden
• Overmatige stoffige of vuile locaties
• Sterke trillingen of schokken
• Warmtebronnen
• Extreme temperatuur of vochtigheid
• Hoge vochtigheid of vocht

www.mooeraudio.com

Referenties

• MOOER Audio

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Mooer GE200 handleiding

Beschikbare talen
