Autel MaxiSys MS906 Pro / US-handleiding

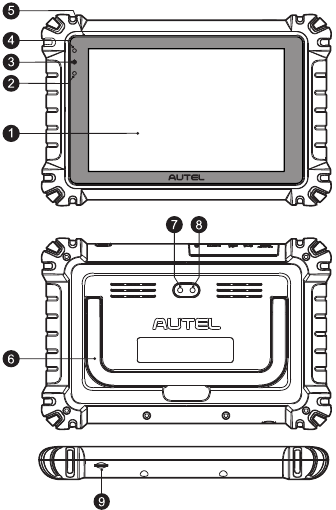

MaxiSys MS906 Pro-displaytablet
- 8-inch LED capacitief touchscreen
- Omgevingslichtsensor — detecteert de helderheid van het omgevingslicht
- Aan/uit-led
- Camera aan de voorkant
- Microfoon
- Inklapbare standaard die uit de achterkant kan worden getrokken om de tablet handsfree te kunnen bekijken
- Camera aan de achterkant
- Cameraflits
- TF-kaartsleuf
- DC-voedingsingang
- Mini-USB-poort
- USB-poort (voor VCI-verbinding)
- HDMI-poort
- Headsetaansluiting (3-bands 3,5 mm)
- Vergrendel-/aan/uit-knop: houd ingedrukt om de tablet in/uit te schakelen, of tik om het scherm te vergrendelen
VCI-apparaat (Vehicle Communication Interface) — MaxiVCl V200
- Aan/uit-knop zaklamp
- Aan/uit-led
- Voertuig-/verbindingsled
- Voertuiggegevensconnector (16-pins)
- USB-poort
Beschrijving van VCI-led
| Led | Kleur | Beschrijving |
| Aan/uit-led | Geel | De VCI is ingeschakeld en voert een zelftest uit |
| Groen | De VCI is klaar voor gebruik. | |
| Knipperend rood | De firmware wordt bijgewerkt | |
| Voertuig-/verbindingsled | Groen |
|
| Blauw |
|
Bediening
Lees deze instructies zorgvuldig door voordat u dit apparaat bedient of onderhoudt en let vooral op de veiligheidswaarschuwingen en voorzorgsmaatregelen. Als u dit product niet op de juiste manier gebruikt, kan dit schade en/of persoonlijk letsel veroorzaken en vervalt de productgarantie.

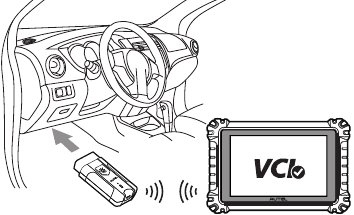

- Steek de voertuiggegevensconnector op de MaxiVCI V200 in de DLC van het voertuig, die zich meestal onder het dashboard van het voertuig bevindt.
![]()
![]()
- Zorg ervoor dat de tablet voldoende is opgeladen of is aangesloten op de meegeleverde DC-voeding.
- Schakel de tablet in.
![]()
- Koppel de tablet aan de MaxiVCI V200 via Bluetooth om een communicatieverbinding tot stand te brengen.
OPMERKING: De tablet en de MaxiVCI V200 zijn zo geconfigureerd dat ze automatisch met elkaar synchroniseren bij gebruik, dus het zou niet nodig moeten zijn om ze te koppelen.

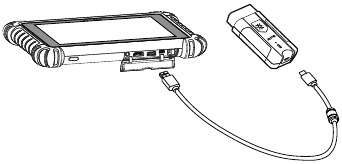

U kunt de tablet en de MaxiVCI V200 ook verbinden met behulp van de USB-kabel.
- Wanneer de MaxiVCI V200 correct is aangesloten op het voertuig en de tablet, toont de VCI-statusknop op de onderste balk van het scherm een groen badge met een vinkje in de hoek, wat aangeeft dat de tablet klaar is om de voertuigdiagnose te starten.
![]()
E-mail: sales@autel.com
Web: www.autel.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Autel MaxiSys MS906 Pro / US-handleiding
