Autel MaxilM IM608 Handleiding
Apparaatoverzicht

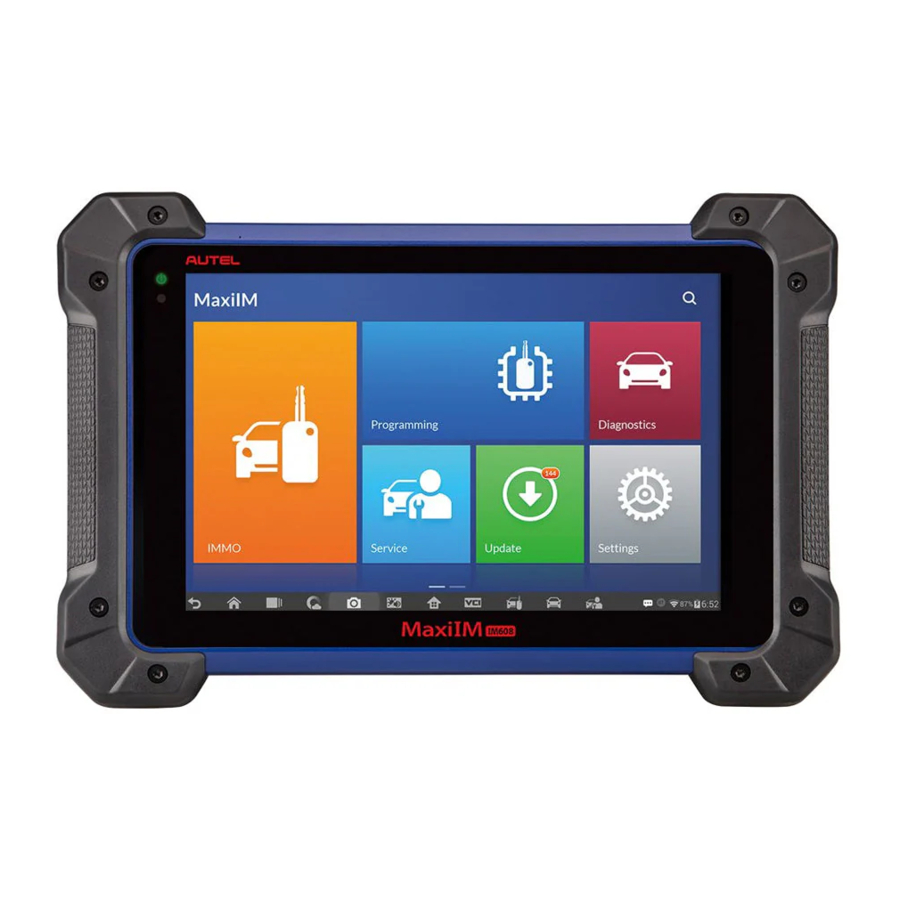

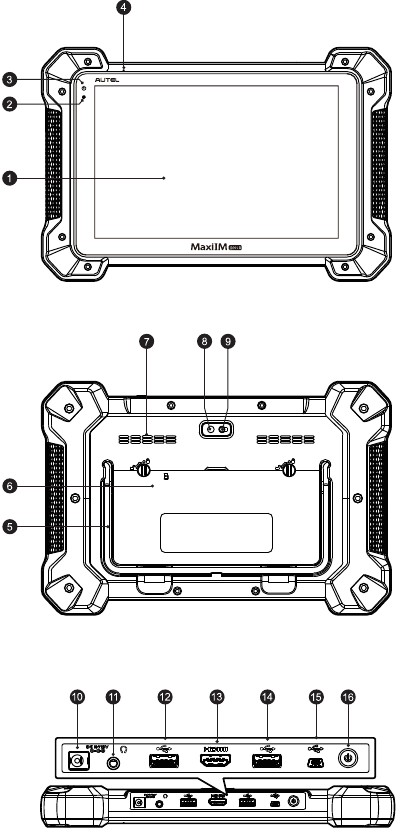

MaxilM IM608
- 10,1-inch LCD capacitief touchscreen
- Omgevingslichtsensor —detecteert de helderheid van het omgevingslicht.
- Voedings-LED — geeft het batterijniveau aan en het laden of de systeemstatus.
- Microfoon
- Inklapbare standaard — kan worden uitgeschoven vanaf de achterkant om handsfree weergave van de displaytablet mogelijk te maken.
- Ingebouwde batterij
- Luidspreker
- Cameralens
- Cameraflitser
- DC-voedingsingang
- Koptelefoonaansluiting
- USB-poort
- HDMI (high-definition multimedia interface)-poort
- USB-poort
- Mini-USB-poort
- Vergrendel-/aan/uit-knop —schakelt het apparaat in en uit met lang indrukken, of vergrendelt het scherm met kort indrukken.
MaxiFlash JVCI
- Voedingspoort — verbindt het apparaat en de stroombron met de adapter.
- Voertuigconnector — verbindt het apparaat met de DLC van het voertuig via een standaard high-density DB-26 MVCI —OBDII-kabel.
- USB-poort
- Voertuig-LED
- Verbindings-LED
- Voedings-LED

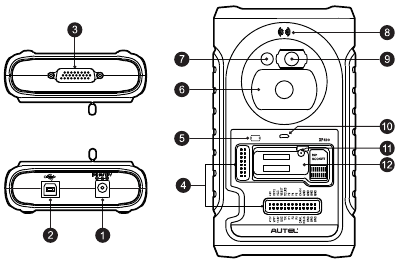

XP400
- DC-poort — biedt 12V DC-voeding.
- USB-poort — biedt datacommunicatie en 5V DC-voeding.
- DB26-pins poort — maakt verbinding met de Mercedes Benz-infraroodkabel, voertuigsleutelkabel, ECU-kabel, MCU-kabel, MC9S12-kabel. Deze kan niet rechtstreeks op de OBD-connector van het voertuig worden aangesloten.
- Kruissignaalpennen — houdt de MCU-kaart, MCU-reservekabel of doe-het-zelf-signaalinterface vast.
- IC-kaart inductiegebied
- Sleuf voor voertuigsleutel — houdt de voertuigsleutel vast.
- Sleuf voor voertuigtransponder — houdt de voertuigtransponder vast.
- Inductiegebied voor afstandsbedieningschip
- Benz Infrarood sleutelsleuf — houdt de Benz infrarood sleutel vast.
- Status-LED-lampje — geeft de huidige operationele status aan.
- Vergrendeling — vergrendelt de EEPROM-componentchipslot om een goede werking te garanderen.
- EEPROM-componentchipslot - houdt de EEPROM-plugin-chip of EEPROM-aansluiting vast.
Aan de slag
Lees, voordat u dit apparaat bedient of onderhoudt, de beknopte handleiding en de gebruikershandleiding zorgvuldig door, besteed extra aandacht aan de veiligheidswaarschuwingen en voorzorgsmaatregelen. Gebruik dit apparaat correct en op de juiste manier. Als u dit niet doet, kan dit schade en/of persoonlijk letsel veroorzaken en vervalt de productgarantie.
Stap 1:
- Scan de QR-code om onze website te bezoeken op www.autel.com.
- Maak een Autel ID aan en registreer het product met het SN en het wachtwoord van de tablet.
![]()
Stap 2:
Verbind de VCI met de DLC van het voertuig, die zich over het algemeen onder het dashboard van het voertuig bevindt.

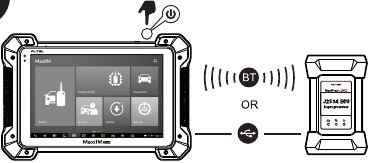

Stap 3:
- Houd de Lock/Power (Vergrendel-/Aan/uit)-knop lang ingedrukt om de sleutelprogrammeertool in te schakelen.
- Koppel de sleutelprogrammeertool met het VCI-apparaat via BT of de meegeleverde USB-kabel (2 m) om een communicatielink tot stand te brengen en uw sleutelprogrammeertool is nu klaar voor gebruik.
![Aan de slag - Stap 1]( "Autel - MaxilM IM608 - Aan de slag - Stap 1")
Stap 4:

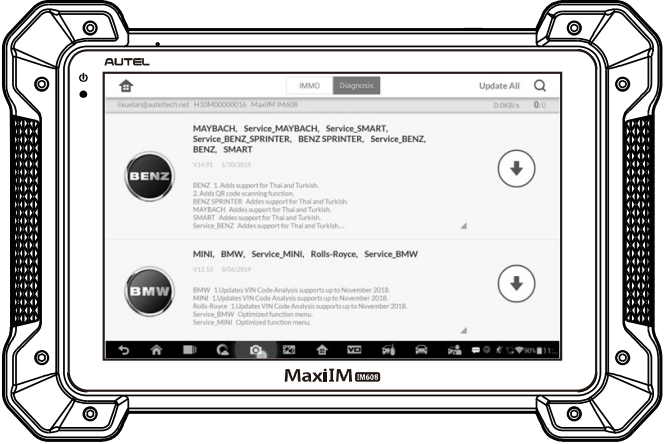

Software-update: verbind de sleutelprogrammeertool met internet en tik op Update (Bijwerken) in het MaxilM-taakmenu om alle beschikbare updates te bekijken.
Immobilisatiefunctie
Voor deze functie is een verbinding vereist tussen het voertuig, de MaxilM IM608-tablet en de XP400.

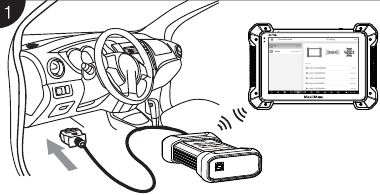

Stap 1:
Koppel de sleutelprogrammeertool met het VCI-apparaat via BT om een communicatielink met het voertuig tot stand te brengen.

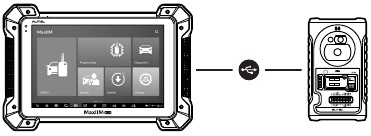

Stap 2:
Verbind de tablet en de XP400 met de meegeleverde USB-kabel.
Programmeerfunctie
Voor deze functie is een verbinding vereist tussen de MaxilM IM608-tablet en de XP400.
Draadloos gegevens afdrukken
Afdrukken via pc
Zorg ervoor dat de sleutelprogrammeertool is verbonden met hetzelfde netwerk als de computer via Wi-Fi, en dat de computer is verbonden met een printer.
Download de Autel PC Suite (Autel printer inbegrepen) van
www.autel.com > Diagnostic Software (Diagnostische software) > MyAccount > PC Suite Program.
- Voer de Autel Printer uit op de computer die is geïnstalleerd na de installatie van Autel PC Suite.
- Klik op Test Print (Testafdruk) om er zeker van te zijn dat de printer succesvol werkt.
- Tik op Print (Afdrukken) op de werkbalk van de sleutelprogrammeertool. Er wordt een tijdelijk document gemaakt en naar de computer verzonden.
- Als de optie Auto Print (Automatisch afdrukken) in de Autel Printer is geselecteerd, zal de Autel Printer het ontvangen document automatisch afdrukken.
- Als de optie Auto Print (Automatisch afdrukken) niet is geselecteerd, klikt u op Open PDF File (PDF-bestand openen) om alle tijdelijke bestanden te bekijken. Selecteer de bestanden die u wilt afdrukken en klik op Print (Afdrukken).
Afdrukken via APP
Als er een Wi-Fi-printer beschikbaar is, schaf dan een Wi-Fi-printer-APP aan en installeer deze op uw sleutelprogrammeertool. Met een simpele klik op de Print (Afdrukken)-knop van een opgeslagen bestand op de sleutelprogrammeertool, wordt het bestand automatisch afgedrukt.
Veiligheidsinformatie
Voor uw eigen veiligheid en de veiligheid van anderen, en om schade te voorkomen aan het apparaat en de voertuigen waarop het wordt gebruikt, is het belangrijk dat de veiligheidsinstructies die in deze handleiding worden gepresenteerd, worden gelezen en begrepen door alle personen die het apparaat bedienen of ermee in contact komen.
Er zijn verschillende procedures, technieken, hulpmiddelen en onderdelen voor het onderhouden van voertuigen, evenals de vaardigheid van de persoon die het werk uitvoert. Vanwege het grote aantal testtoepassingen en variaties in de producten die met deze apparatuur kunnen worden getest, kunnen we onmogelijk advies of veiligheidsberichten verwachten of geven om elke situatie te dekken. Het is de verantwoordelijkheid van de autotechnicus om kennis te hebben van het systeem dat wordt getest. Het is cruciaal om de juiste servicemethoden en testprocedures te gebruiken. Het is essentieel om tests uit te voeren op een passende en aanvaardbare manier die geen gevaar oplevert voor uw veiligheid, de veiligheid van anderen in de werkomgeving, het gebruikte apparaat of het voertuig dat wordt getest.
Raadpleeg en volg, voordat u het apparaat gebruikt, altijd de veiligheidsberichten en toepasselijke testprocedures die worden verstrekt door de fabrikant van het voertuig of de apparatuur die wordt getest. Gebruik het apparaat alleen zoals beschreven in deze handleiding. Lees, begrijp en volg alle veiligheidsberichten en instructies in deze handleiding.
Veiligheidsberichten
Veiligheidsberichten worden verstrekt om persoonlijk letsel en schade aan de apparatuur te helpen voorkomen. Alle veiligheidsberichten worden geïntroduceerd door een signaalwoord dat het gevarenniveau aangeeft
Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel van de bediener of omstanders tot gevolg zal hebben.
Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel van de bediener of omstanders tot gevolg kan hebben.
Veiligheidsinstructies
De veiligheidsberichten hierin omvatten situaties waarvan Autel op de hoogte is. Autel kan u niet kennen, evalueren of adviseren over alle mogelijke gevaren. U moet er zeker van zijn dat elke situatie of serviceprocedure die u tegenkomt uw persoonlijke veiligheid niet in gevaar brengt.
Wanneer een motor draait, houd dan de werkruimte GOED GEVENTILEERD of bevestig een afzuigsysteem aan het uitlaatsysteem van de motor. Motoren produceren koolmonoxide, een geurloos, giftig gas dat een langzamere reactietijd veroorzaakt en kan leiden tot ernstig persoonlijk letsel of levensverlies.
VEILIGHEIDSWAARSCHUWINGEN
- Voer autotests altijd uit in een veilige omgeving.
- Draag een veiligheidsbril die voldoet aan de ANSI-normen.
- Houd kleding, haar, handen, gereedschap, testapparatuur, enz. uit de buurt van alle bewegende of hete motoronderdelen.
- Bedien het voertuig in een goed geventileerde werkruimte, want uitlaatgassen zijn giftig.
- Zet de versnelling in de stand P (voor automatische transmissie) of N (voor handmatige transmissie) en zorg ervoor dat de parkeerrem is ingeschakeld
- Plaats blokken voor de aandrijfwielen en laat het voertuig nooit onbeheerd achter tijdens het testen.
- Wees extra voorzichtig bij het werken rond de bobine, de verdelerkap, de ontstekingskabels en de bougies. Deze componenten creëren gevaarlijke spanningen wanneer de motor draait.
- Houd een brandblusser in de buurt die geschikt is voor benzine-, chemische en elektrische branden.
- Sluit geen testapparatuur aan of los deze los terwijl de ontsteking is ingeschakeld of de motor draait.
- Houd de testapparatuur droog, schoon en vrij van olie, water of vet. Gebruik een mild reinigingsmiddel op een schone doek om de buitenkant van de apparatuur indien nodig schoon te maken.
- Bestuur het voertuig niet en bedien de testapparatuur niet tegelijkertijd. Elke afleiding kan een ongeluk veroorzaken.
- Raadpleeg de servicehandleiding voor het voertuig dat wordt onderhouden en houd u aan alle diagnostische procedures en voorzorgsmaatregelen. Als u dit niet doet, kan dit leiden tot persoonlijk letsel of schade aan de testapparatuur.
- Om schade aan de testapparatuur of het genereren van valse gegevens te voorkomen, moet u ervoor zorgen dat de voertuigaccu volledig is opgeladen en dat de verbinding met de DLC van het voertuig schoon en veilig is.
- Plaats de testapparatuur niet op de verdeler van het voertuig. Sterke elektromagnetische interferentie kan de apparatuur beschadigen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Autel MaxilM IM608 Handleiding
