MAXXHAUL 70115 Handleiding

Uitpakken

De zending moet onmiddellijk na ontvangst grondig worden geïnspecteerd. De ondertekende "vrachtbrief" is een bevestiging van de vervoerder dat de zending die onder onze factuur valt in goede staat is ontvangen. Voor uw eigen bescherming: als een van de goederen die op de vrachtbrief staan ontbreekt of beschadigd is, accepteer deze dan niet voordat de vervoerder op de vrachtbrief heeft genoteerd welke goederen ontbreken of beschadigd zijn.
Stel MAXXHAUL onmiddellijk op de hoogte als na ontvangst verborgen losse onderdelen of schade worden ontdekt.

Definitie van symbolen

WAARSCHUWING betreffende risico op oogletsel. Draag een ANSI-goedgekeurde oogbescherming.

WAARSCHUWING betreffende risico op gehoorverlies. Draag gehoorbescherming.

Het product monteren en instellen

Draag altijd een ANSI-goedgekeurde veiligheidsbril.

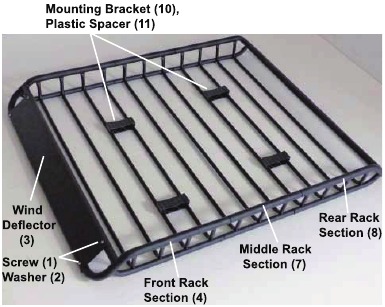

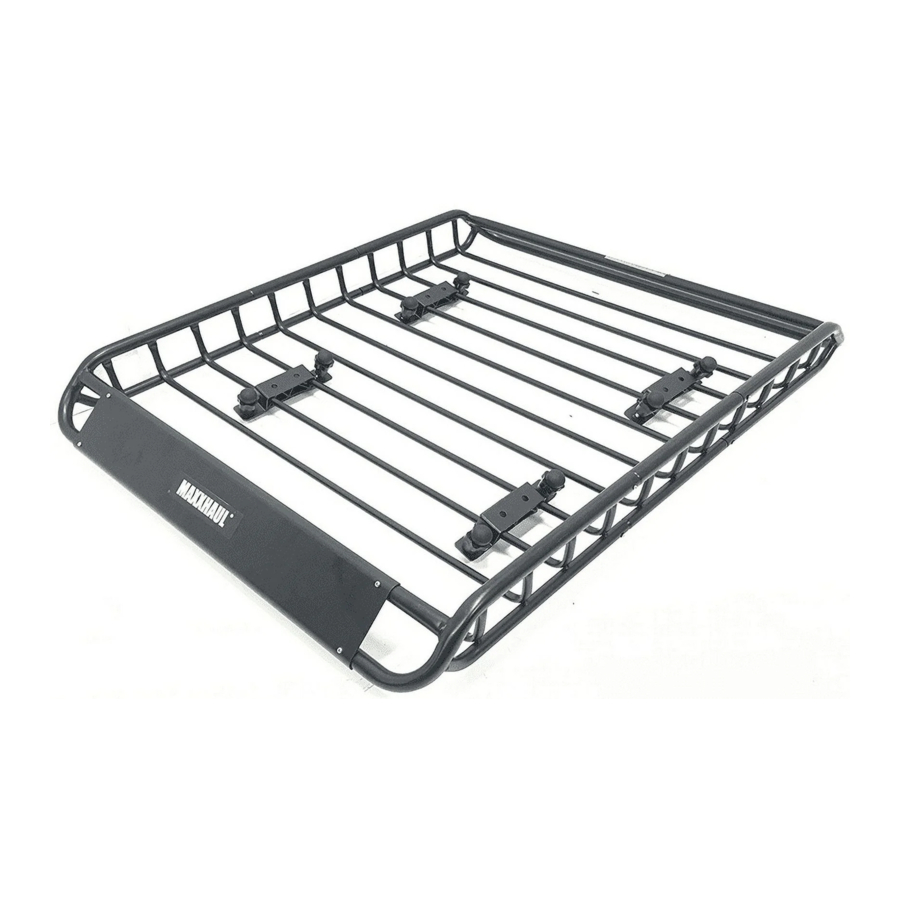

1. Raadpleeg de foto hierboven van een reeds gemonteerd bagagerek. Zie ook het montageschema aan het einde van deze handleiding.
2. Plaats alle onderdelen op een vlakke, gewatteerde ondergrond om beschadiging van de onderdelen te voorkomen. Identificeer het voorste rekgedeelte (4), het middelste rekgedeelte (7) en het achterste rekgedeelte (8).

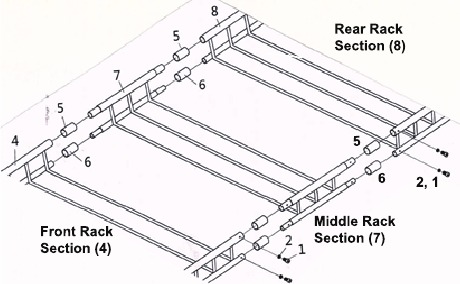

3. Let op de onderstaande afbeelding hoe de drie secties aan elkaar zijn bevestigd.

4. Smeer de binnenkant van elke grote en kleine beschermende pakking (5,6). Gebruik een kwaliteitsvet (niet inbegrepen).
5. Schuif de beschermende pakking op elk uiteinde van het middelste rekgedeelte (7) - grote pakkingen op de bovenste rail; kleine pakkingen op de onderste rail. Schuif elke pakking ongeveer 1-3/4" van de rand van de rail.
6. Steek het uiteinde van het middelste rekgedeelte (7) in het uiteinde van het voorste rekgedeelte (4). Lijn de boorgaten uit en zet de secties aan elkaar vast met schroeven (1) met ringen (2).
7. Zet het middelste rekgedeelte (7) aan het achterste rekgedeelte (8) vast op dezelfde manier als beschreven in paragraaf 6 hierboven.
8. Als alle 3 de secties aan elkaar zijn vastgezet, schuift u alle 8 de beschermende pakkingen (5,6) terug zodat de pakkingen tegen de schroeven (1) zitten, zoals weergegeven in de onderstaande afbeelding.

9. Bevestig de windgeleider (3) aan het voorste rekgedeelte met vier sets schroeven (1) en ringen (2).
10. Nadat de montage van het dakmontagebagagerek is voltooid, begint u met het plannen van de locatie van het bagagerek op het dak van het voertuig. Dit bagagerek wordt bevestigd aan de dwarsbalken van het imperiaal van het voertuig met behulp van de vier montagebeugels (10) met plastic afstandhouders (11).
11. De montagebeugels (1) met plastic afstandhouders (11) moeten in de breedst mogelijke positie worden geplaatst (naar de buitenste 4 hoeken van het bagagerek). Dit is afhankelijk van het voertuig en of de dwarsbalken van het imperiaal van het voertuig verstelbaar zijn. Als de dwarsbalken van het imperiaal van het voertuig verstelbaar zijn, moeten ze in de breedste positie worden geplaatst (zo ver mogelijk uit elkaar) die geschikt is voor de bevestiging van het bagagerek; deze positionering zorgt voor een betere lastverdeling.
12. Montagebeugels (1) en plastic afstandhouders (11) bevestigen: De eerste stap is het vastzetten van de plastic afstandhouders (11) aan de onderkant van het bagagerek (in de gewenste positie van elke montagebeugel). Elke plastic afstandhouder wordt vanaf de onderkant van het bagagerek bevestigd; plastic afstandhouders klikken op hun plaats.

13. Plaats het bagagerek bovenop de dwarsbalken van het imperiaal van het voertuig. De plastic afstandhouders moeten gelijkmatig op elke dwarsbalk rusten (en in de positie die wordt beschreven in paragraaf 12 hierboven).

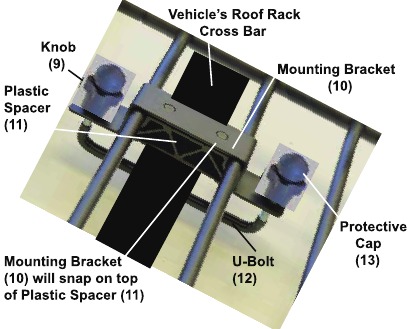

14. Bevestig de montagebeugels (10) aan het bagagerek met behulp van U-bouten (12) en knoppen (9). Draai elke knop voorlopig handvast aan. - zie hierboven.
15. Nu alle montagebeugels (10) op hun plaats zitten, controleert u de positie van het bagagerek nogmaals. Zorg ervoor dat alle plastic afstandhouders (11) correct zijn uitgelijnd bovenop de dwarsbalken van het imperiaal van het voertuig. Voer kleine aanpassingen uit indien nodig. Draai nu alle knoppen (9) gelijkmatig en stevig aan om het bagagerek op zijn plaats te zetten.

Er moet minimaal 1/2" draad van elke U-bout (12) in de knop (9) zitten. Minder dan 1/2" draad kan ertoe leiden dat de knoppen losraken, wat kan leiden tot schade aan de lading, het voertuig en het bagagerek, en mogelijk persoonlijk letsel.

16. Duw een beschermkap (13) op de bovenkant van elke knop (9).
17. Controleer voor het eerste gebruik van dit product of de dwarsbalken van het imperiaal van het voertuig goed op hun plaats zitten. Controleer alle schroeven en knoppen om er zeker van te zijn dat het bagagerek stevig op zijn plaats zit. Controleer riemen en touwen die worden gebruikt om de lading in het rek vast te zetten.
    Controleer of de werking van de achterklep van het voertuig het bagagerek niet hindert. Als het voertuig een schuifdak heeft, zorg er dan voor dat de werking ervan niet wordt beïnvloed door het bagagerek.

Het product gebruiken

1.
   Zorg ervoor dat het voertuig zich op een veilige plaats bevindt om het bagagerek te laden. Zorg ervoor dat de motor van het voertuig is uitgeschakeld en dat de parkeerrem is ingeschakeld voordat u het bagagerek laadt of lost.
2. Overschrijd de maximale draagkracht van 150 lbs niet. Verdeel de lading gelijkmatig over het dakmontagebagagerek.
3. Controleer voor elk gebruik of alle hardware en knoppen goed vastzitten. Controleer regelmatig de staat van het bagagerek. Zorg ervoor dat alle onderdelen in goede staat verkeren. Als het bagagerek beschadigd raakt door een ongeval, of als er schade wordt geconstateerd, moet het product worden vervangen.
4. Houd het product schoon en vrij van agressieve chemicaliën en strooizout.

Specificaties

OPMERKING: Ons imperiaal heeft een poedercoating om roest en corrosie te weerstaan. We raden echter ten zeerste aan om uw voertuig binnenshuis te parkeren en Truck Bedliner Paint te gebruiken om het hele rek roestvrij te maken.

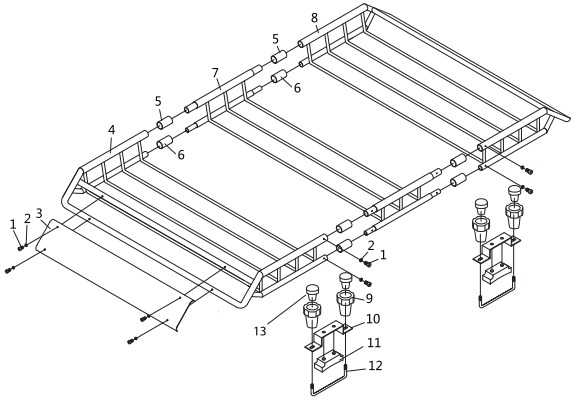

Montageschema

Onderdelenlijst

Opmerking: de onderdelenlijst en het montageschema worden uitsluitend als referentiemateriaal verstrekt. Sommige onderdelen worden uitsluitend ter illustratie vermeld en weergegeven en zijn niet beschikbaar als vervangende onderdelen. Alle reparaties aan dit gereedschap (inclusief het vervangen van onderdelen) mogen uitsluitend worden uitgevoerd door een gekwalificeerde servicemonteur

BELANGRIJKE VEILIGHEIDSINFORMATIE

Dit is een VEILIGHEIDSWAARSCHUWING symbool.
Het wordt gebruikt om u te waarschuwen voor mogelijke risico's op persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp alle veiligheidswaarschuwingen en -instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot ernstig letsel of de dood. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
2. Veiligheid van personen en de werkplek
   1. Draag altijd een ANSI-goedgekeurde veiligheidsbril.

   2. Draag altijd gehoorbescherming bij het werken in een lawaaierige omgeving. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.

   3. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, een harde hoed en werkhandschoenen moeten worden gebruikt voor de toepasselijke omstandigheden.

   4. Kleed u passend. Draag nooit loszittende kleding of sieraden tijdens het werk. Houd lang haar vast en houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen.
   5. Gebruik uw gezond verstand tijdens het werk. Blijf alert en concentreer u bij het opzetten en instellen van het dakmontagebagagerek. Werk nooit onder invloed van alcohol, drugs of medicijnen.
   6. Houd bij het monteren en bij het laden/lossen van het bagagerek de werkplek schoon en goed verlicht. Houd toeschouwers en kinderen uit de buurt van de werkplek.
3. Gebruik van het bagagerek
   1. Wijzig het bagagerek niet en gebruik dit product niet voor doeleinden waarvoor het niet is ontworpen.
   2. Overschrijd nooit de maximale draagkracht van 150 lbs. Verdeel het gewicht gelijkmatig in het bagagerek.
   3. Wees u bewust van het gevaar van "dynamische belasting". Deze situatie ontstaat wanneer een lading op het bagagerek wordt gedropt, wat resulteert in een kortstondige overmatige belasting. Dynamische belasting kan leiden tot schade en defecten aan het bagagerek, schade aan het voertuig en persoonlijk letsel aan de persoon die het bagagerek laadt.
   4. Laad nooit mensen of dieren op het bagagerek. Houd kinderen en toeschouwers uit de buurt bij het laden, lossen en gebruiken van dit product,
   5. Houd u aan alle eisen van het Ministerie van Transport (D.O.T.) bij het gebruik van dit product. Gebruik altijd touwen en riemen om de lading stevig op zijn plaats te houden.
   6. Lees voor het voertuig dat het bagagerek zal dragen alle relevante voertuiginstructies en waarschuwingen in de gebruikershandleiding. Zorg ervoor dat het voertuig het juiste imperiaal heeft dat nodig is om de montagebeugels van het bagagerek veilig te monteren. Zorg ervoor dat de motor van het voertuig is uitgeschakeld en dat de parkeerrem is ingeschakeld voordat u het bagagerek laadt of lost.
   7.
      Dit product vereist volledige montage en installatie op het voertuig. Afhankelijk van de grootte van het voertuig kan het nodig zijn om een kruk of ladder te gebruiken. Wees uiterst voorzichtig bij het gebruik van een kruk of ladder om ongevallen te voorkomen. Als u geen ervaring hebt met of niet in staat bent om dit type montage- en installatiewerk uit te voeren, moet het bagagerek worden gemonteerd en geïnstalleerd door een gekwalificeerde servicemonteur.
   8. Zorg ervoor dat de motor van het voertuig is uitgeschakeld en dat de parkeerrem is ingeschakeld voordat u het bagagerek laadt of lost. Probeer nooit een lading te vervoeren die breder is dan het voertuig.
   9. Houd u aan alle snelheidslimieten en verkeersregels. Houd u aan alle staats- en lokale voorschriften met betrekking tot dakgemonteerde lading die verder reikt dan de configuratie van het voertuig.
   10. Controleer voor elke reis of alle hardware goed vastzit. Draai alle knoppen (9) vast om elke montagebeugel (10) aan de dwarsbalken van het imperiaal van het voertuig te bevestigen. Vervang touwen en riemen die worden gebruikt om de lading vast te houden bij de eerste tekenen van slijtage.
   11. Wees voorzichtig bij het rijden in de buurt van parkeergarages met een lage doorrijhoogte, boomtakken en andere obstakels die het bagagerek en de inhoud ervan kunnen hinderen.
   12. Probeer het bagagerek niet op campers (Recreational Vehicles), aanhangwagens of gesleepte voertuigen te monteren. Gebruik het bagagerek niet op off-road voertuigen.
   13. Onderhoud labels en naamplaatjes op het bagagerek. Ze bevatten belangrijke informatie en moeten altijd leesbaar blijven. Neem contact op met MAXXHAUL voor vervanging.

Houd er rekening mee dat de waarschuwingen die eerder zijn besproken niet alle mogelijke omstandigheden of situaties kunnen dekken die zich kunnen voordoen. Het is belangrijk dat de persoon die dit product opzet en gebruikt, begrijpt dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd en moeten worden geleverd door de persoon/personen die het product gebruiken.
MAXXHAUL is niet verantwoordelijk voor de bevestiging of installatie van dit product. De bevestiging van dit product is van cruciaal belang en valt buiten de controle van MAXXHAUL. Het garandeert noch is het aansprakelijk voor schade die voortvloeit uit de bevestiging of het oneigenlijk gebruik van het dakmontagebagagerek.

Geproduceerd voor en gedistribueerd door:
Maxx Group, LLC, Camarillo, CA93012 USA
