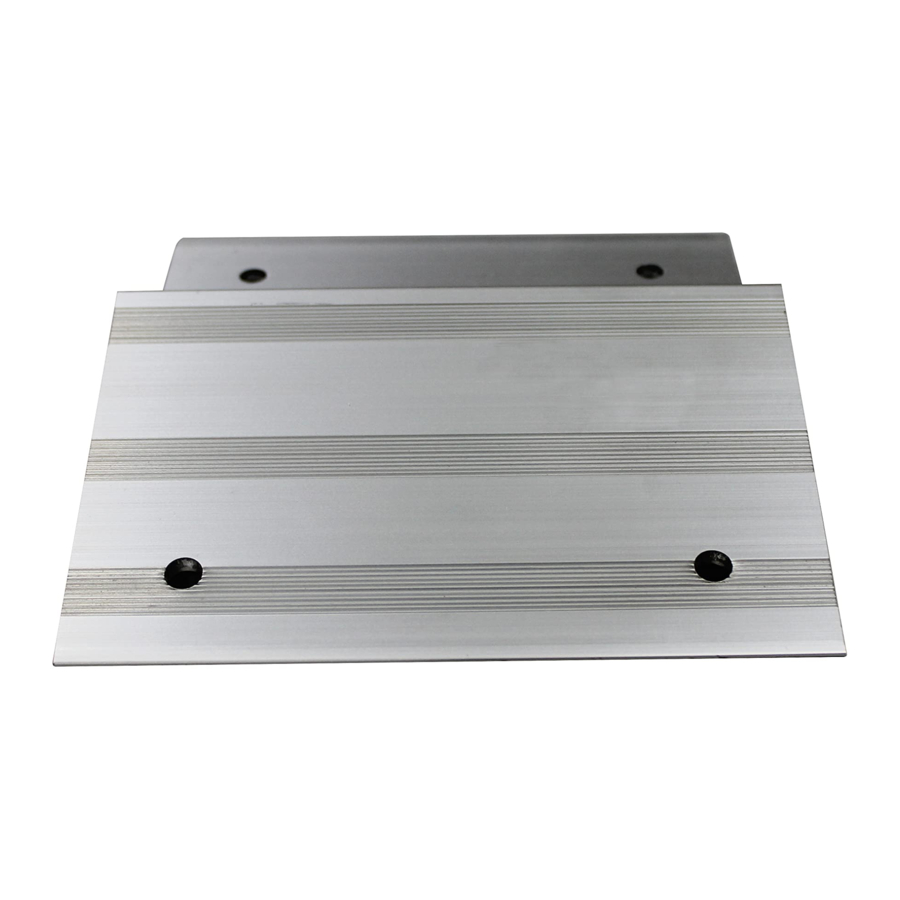

Maxxhaul 80439 Handleiding

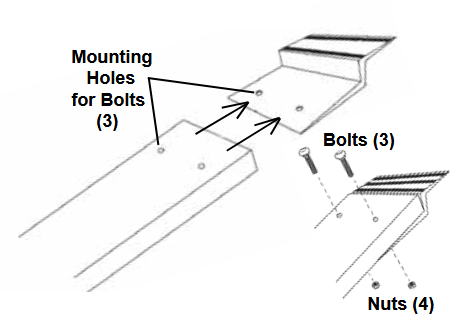

De aluminium oprijplaten monteren

1. Als de planken op de juiste lengte zijn gezaagd, schuift één uiteinde van elke plank over het uiteinde (met montagegaten) van elke oprijplaat. Markeer de gaten in elke plank voor het boren. Verwijder de plank van de oprijplaat en boor gaten in de plank met een boor van 5/16" diameter - zie onderstaande afbeeldingen. Opmerking: Een correcte montage laat de opening achter die in afbeelding C in De aluminium oprijplatenset opzetten en gebruiken wordt genoemd.
   Steek vanaf de bovenkant van elke plank bouten (3) door de montagegaten om de plank en de oprijplaat met elkaar te verbinden. Opmerking: Tik op elke boutkop (om de boutschouder in de plank te laten grijpen) om te voorkomen dat de bout draait. Zet vast vanaf de onderkant met behulp van moeren (4).

2. Aan de onderkant van elke oprijplaat: verwijder de achterkant van elke beschermende pad (2) en lijn de beschermende pad uit en plak deze op de voorrand van elke oprijplaat - zie foto B in De aluminium oprijplatenset opzetten en gebruiken.
3. Voor extra stabiliteit van de oprijplaat steekt u pennen (5) door de oprijplaat en in de voorgeboorde montagegaten in de achterklep van het voertuig - zie foto B in De aluminium oprijplatenset opzetten en gebruiken.
   Het boren van gaten in de achterklep van het voertuig kan van invloed zijn op de garantie van de voertuigfabrikant voor de laadbak/achterklep.

Plan voor het boren van gaten in de achterklep: Bekijk de suggesties en waarschuwingen die al in deze handleiding worden genoemd voor de juiste positionering van elke oprijplaat tegen de achterklep. Gebruik de penmontagegaten in de oprijplaat als leidraad, markeer en boor gaten (5/16" diameter) in de achterklep.

Zorg ervoor dat er geen draden of andere obstakels in het boorpad zitten.
Met de gaten geboord, kunnen twee pennen (5) door elke oprijplaat en in de achterklep worden gestoken om elke oprijplaat stevig op zijn plaats te houden tijdens gebruik. Als het werk klaar is, kunnen de pennen worden verwijderd en de oprijplaten van de achterklep worden verwijderd.

De aluminium oprijplaten gebruiken

1. Controleer voor elk gebruik of de hardware waarmee de planken aan de oprijplaten zijn bevestigd, goed vastzit. Zorg ervoor dat de oprijplaten en planken schoon en vetvrij zijn.
2. Plaats elke oprijplaat zo dat de lip van de oprijplaat in stevig contact staat met de achterklep van het voertuig. Zet altijd beide oprijplaten vast aan het voertuig met spanbanden en/of touw (beide niet inbegrepen) voor elk gebruik. Zorg ervoor dat de oprijplaten stevig op hun plaats zitten en niet bewegen of verschuiven tijdens het laden/lossen.
3. Lees voor elk gebruik alle waarschuwingen en instructies in het gedeelte Veiligheid van personen en werkplek van deze handleiding opnieuw en volg deze op.
4.
   Rijd nooit op of bestuur een aangedreven voertuig op of af de oprijplaten. Apparatuur moet op of af de oprijplaten worden gerold of met een lier worden getrokken.

De aluminium oprijplatenset onderhouden

1. De algemene staat van dit product moet voor elk gebruik worden gecontroleerd. Zorg ervoor dat alle hardware is aangedraaid. Zorg ervoor dat de oprijplaten geen structurele schade vertonen. Zorg ervoor dat de planken in goede staat zijn.
2. Gebruik de aluminium oprijplaten niet als er schade wordt geconstateerd. Als het product beschadigd is, mag het niet worden gerepareerd, maar moet het worden vervangen.

SPECIFICATIES

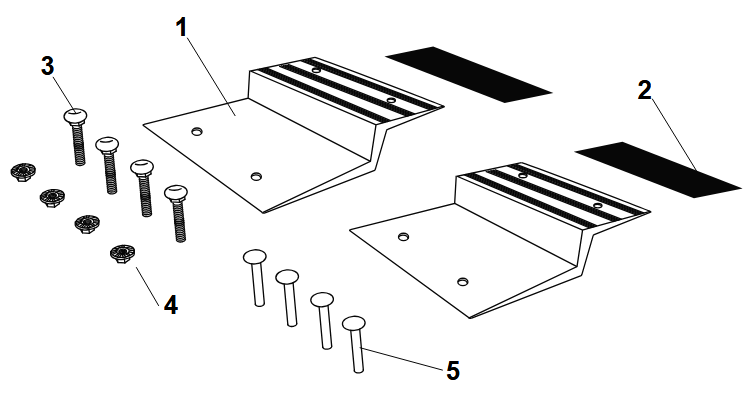

Tekening van de montage

Onderdelenlijst

www.maxxhaul.com

BELANGRIJKE VEILIGHEIDSINFORMATIE

Dit is een VEILIGHEIDSWAARSCHUWING symbool.
Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of letsel.

WAARSCHUWING geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP
LET OP geeft belangrijke informatie aan die, indien niet opgevolgd, schade aan de apparatuur kan veroorzaken.

BEWAAR DEZE HANDLEIDING
Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen. De handleiding biedt belangrijke informatie over het monteren, gebruiken en onderhouden van dit product. Schrijf het modelnummer en de aankoopdatum van het product op de omslag van deze handleiding.
Bewaar deze handleiding (en uw aankoopbewijs) op een veilige plaats.

UITPAKKEN
De zending moet grondig worden geïnspecteerd zodra deze is ontvangen. De ondertekende "vrachtbrief" is een bevestiging van de vervoerder dat de ontvangst in goede staat is of dat de zending is gedekt door onze factuur. Voor uw eigen bescherming, als een van de goederen die op de vrachtbrief worden genoemd, tekortschieten of beschadigd zijn, accepteer ze dan niet voordat de vervoerder een aantekening maakt op de vrachtbrief van de tekortgeschoten of beschadigde goederen.
Stel MAXXHAUL onmiddellijk op de hoogte als er na ontvangst verborgen verlies of schade wordt ontdekt.

Definitie van symbolen

	betreffende het risico op oogletsel. Draag een ANSI-goedgekeurde oogbescherming.
	betreffende het risico op gehoorverlies. Draag gehoorbescherming.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot ernstig letsel of de dood. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

2. Veiligheid voor persoonlijk gebruik en werkgebied
   1. Draag altijd een ANSI-goedgekeurde veiligheidsbril.

   2. Draag altijd gehoorbescherming bij het werken in lawaaierige omgevingen. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.

   3. Gebruik veiligheidsuitrusting. Veiligheidsschoenen, een harde hoed en werkhandschoenen moeten worden gebruikt voor toepasselijke omstandigheden.

   4. Kleed u op de juiste manier. Draag nooit loszittende kleding of sieraden tijdens het werk. Houd lang haar vast en houd haar, kleding en handschoenen uit de buurt van bewegende delen.
   5. Gebruik uw gezond verstand bij het werken. Blijf alert en concentreer u bij het opzetten en gebruiken van de Aluminum Ramp Kit. Werk nooit onder invloed van alcohol, drugs of medicijnen.
   6. Houd tijdens het opzetten van de Aluminum Ramp Kit het werkgebied schoon en goed verlicht. Houd toeschouwers en kinderen uit het werkgebied.
3. Gebruik van de Aluminum Ramp Kit
   1. Wijzig dit product niet en gebruik dit product niet voor doeleinden waarvoor het niet is ontworpen.
   2. Elke Aluminum Ramp is ontworpen om te worden vastgeschroefd aan een stevige hardhouten plank (2" dik, 8" breed, waarbij de planklengte wordt bepaald door de hoogte van het laadgebied waar deze Ramp mee zal worden gebruikt - zie hoogte richtlijnen. Planken moeten afzonderlijk worden aangeschaft en zijn niet inbegrepen in de Aluminum Ramp Kit.
   3.
      De maximale draagkracht van elke Ramp is 700 Lbs. Overschrijd deze maximale capaciteit niet. Opmerking: De maximale draagkracht van de Ramp kan de maximale draagkracht van de gebruikte planken overschrijden. Planken moeten mogelijk worden versterkt. Wees uiterst voorzichtig bij het selecteren van planken voor elke Ramp.
   4. Draag altijd een ANSI-goedgekeurde veiligheidsbril bij het laden en lossen.

   5. Gebruik veiligheidsuitrusting. Draag een harde hoed, veiligheidsschoenen en werkhandschoenen bij het laden en lossen.

   6. Rijd nooit op of met een aangedreven voertuig op of neer de Ramps. Apparatuur moet op of neer de Ramps worden gerold of met een lier worden getrokken. Lees en begrijp bij gebruik van een lier alle veiligheidswaarschuwingen en instructies van de fabrikant van de lier.
   7. Wanneer de Aluminum Ramps zijn aangesloten op een voertuig voor het laden of lossen, moet het voertuig worden geparkeerd op een stevige, vlakke locatie, veilig uit de buurt van het verkeer; de motor van het voertuig moet UIT staan, met de parkeerrem AAN en de wielen geblokkeerd.
   8. Zorg er altijd voor dat beide Ramps aan het voertuig, de achterklep of het laadoppervlak zijn bevestigd met spanbanden en/of touw (beide niet inbegrepen) voor elk gebruik. Zorg ervoor dat de Ramps stevig op hun plaats zitten en niet bewegen of verschuiven tijdens het laden/lossen.
   9. De Aluminum Ramps, houten planken en de achterklep van het voertuig moeten allemaal schoon en droog zijn voor het laden/lossen. Controleer of de hardware goed vastzit.
   10. Wees voorzichtig bij het hanteren van de Aluminum Ramps; de Aluminum Ramps hebben scherpe randen die letsel kunnen veroorzaken.
   11. Als Aluminum Ramps zijn aangesloten op de achterklep van een voertuig, moet de achterklep geschikt zijn voor het maximale nominale draagvermogen van 700 Lbs. per Ramp (1400 Lbs. totaal).
   12. Let op het gevaar van "dynamische belasting". Deze situatie ontstaat wanneer een lading op de Aluminum Ramps en houten planken wordt losgelaten, wat resulteert in een kortstondige overmatige belasting. Dynamische belasting kan leiden tot schade en defecten aan de Aluminum Ramps, de houten planken en/of schade aan het voertuig, en persoonlijk letsel aan de persoon die apparatuur laadt of lost.
   13. De Aluminum Ramps zijn bedoeld voor gebruik met voertuigen met 2 of 4 wielen. Gebruik deze Ramps niet om een voertuig met 3 wielen te laden. De banden van het te laden voertuig mogen niet breder zijn dan de 8" breedte van de houten planken.
   14. Gebruik de Aluminum Ramps en houten planken nooit om mensen of dieren in een voertuig te laden. Houd kinderen en toeschouwers uit de buurt tijdens het laden, lossen en gebruiken van dit product.
   15. De breedte van de Ramps is 8". Zorg ervoor dat de banden van het voertuig dat op en neer de Ramps wordt gerold, minder dan 8" breed zijn.
   16. Het manoeuvreren en rollen van een zware ATV, motorfiets of ander apparaat op en neer de Ramps kan inspannend en gevaarlijk zijn. Dit mag alleen worden gedaan door personen die fysiek in staat zijn om aan de eisen van deze taak te voldoen.
   17. Houd er rekening mee dat de aansluiting van de bovenlip van elke Ramp op de achterklep van het voertuig of een ander onderdeel van het voertuig schade kan veroorzaken aan de lak van het voertuig.
   18. Houd u aan alle eisen van het Ministerie van Transport (D.O.T.) bij het gebruik van dit product.
   19. Bewaar verpakkingsinformatie, waarschuwingen en deze handleiding. Ze bevatten belangrijke informatie en moeten altijd leesbaar blijven. Neem contact op met MAXXHAUL voor vervanging.
       Houd er rekening mee dat de eerder besproken waarschuwingen niet alle mogelijke omstandigheden of situaties kunnen dekken die zich kunnen voordoen. Het is belangrijk dat de persoon die dit product opzet en gebruikt, begrijpt dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd en moeten worden geleverd door de persoon/personen die dit product gebruiken.
4. De Aluminum Ramp Kit instellen en gebruiken
   1. Draag altijd een ANSI-goedgekeurde veiligheidsbril bij het opzetten en gebruiken van dit product.

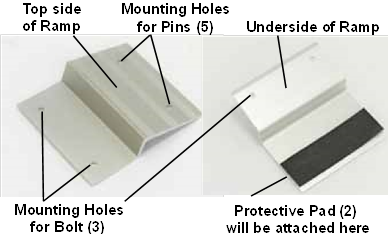

   2. Leg de Ramps neer en let op het ontwerpverschil tussen de boven- en onderkant van elke Ramp - zie foto's hieronder.

   3. De hardhouten planken worden op de Ramps vastgeschroefd, zoals hieronder wordt weergegeven.

   4. Planken: Bij het kiezen van het type plank (apart verkrijgbaar) dat aan elke Ramp moet worden bevestigd, moet met verschillende zaken rekening worden gehouden:
      Planksamenstelling: Planken moeten zijn gemaakt van Douglas Fur of eiken massief hout. Hout moet schoon en vrij van knopen zijn. De planken moeten 2 inch dik x 8 inch breed zijn om perfect bij het ontwerp van de Ramps te passen.
      De lengte van de planken is afhankelijk van de hoeveelheid verticale afstand van de grond tot de laadbak van de pick-up (of een ander verhoogd object waarop de apparatuur moet worden gerold). Gebruik de illustratie en tabel op de volgende pagina om de vereiste lengte van elke plank te bepalen.

De lengte van planken bepalen

Het bevestigen van planken aan een achterklephoogte boven 32" wordt als gevaarlijk beschouwd en wordt niet aanbevolen, vanwege de helling en de vereiste lengte van de planken.
