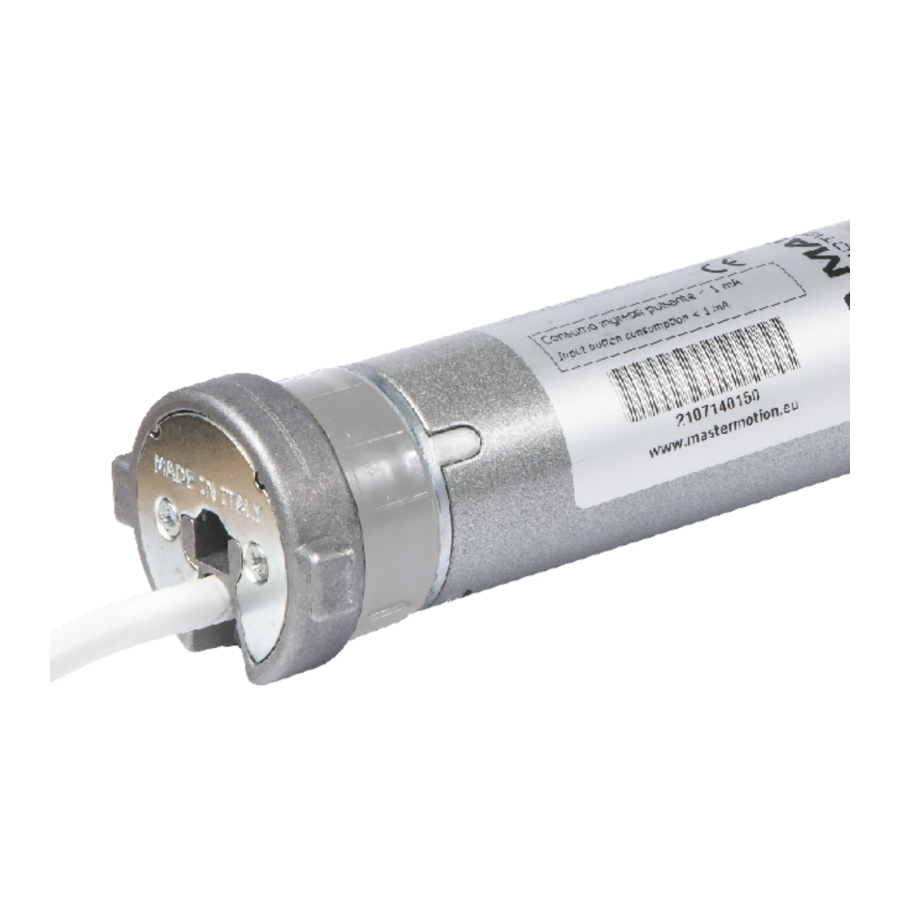

Master LINE handleiding

INTRODUCTIE

Deze handleiding beschrijft de handelingen voor een correcte installatie van LINE. De buismotoren met elektronische eindschakelaar uit de LINE-serie zijn geschikt voor het aansturen van pergola's. De technische kenmerken zijn vermeld op het etiket dat op de motor is geplakt. Deze apparaten zijn niet ontworpen voor continu gebruik. Elk ander gebruik is ongepast en verboden en kan de garantie van de fabrikant ongeldig maken. De fabrikant kan niet verantwoordelijk worden gehouden voor schade als gevolg van oneigenlijk, verkeerd of onredelijk gebruik. De installatie van het product moet worden uitgevoerd door een gekwalificeerde technicus. Na de installatie moeten alle handleidingen aan de eindgebruiker worden overhandigd. Bewaar deze handleiding voor toekomstig gebruik!

TECHNISCHE SPECIFICATIES

De technische kenmerken van de motor staan vermeld op het etiket dat op de motorbuis is aangebracht. Voordat u de motor installeert, wordt aanbevolen om de technische gegevens (inclusief de volledige naam van het product) te kopiëren en op een veilige plaats te bewaren. Deze gegevens kunnen nuttig zijn in geval van later onderhoud of technische assistentie. Naast de technische gegevens op de motorbuis (afhankelijk van het specifieke vermogen van de motor), zijn de gemeenschappelijke kenmerken van de LINE-motorfamilie:

Stroomvoorziening : 230 Vac 50 Hz
Stand-by verbruik : < 1W
Min. roldiameter : 50 x 1,5 mm
Bedrijfstemperatuur : -20 - +50°C
IP-isolatie : IP44
Isolatieklasse : H
Max. omwenteling van de eindschakelaar:
Bedrijfsfrequentie : 433,42 MHz
Continue bedrijfstijd: 4 min
Memoriseerbare zenders : 40
Memoriseerbare windradiosensoren : 4
Memoriseerbare zonradiosensoren : 1

ELEKTRISCHE AANSLUITING

Waarschuwingen voor de ELEKTRICIEN

Maak aansluitingen met de stroomtoevoer uitgeschakeld

• Controleer of de stroomtoevoer niet afhankelijk is van elektrische circuits voor verlichting
• Sluit de motor altijd aan op het aardingssysteem (geel/groen)
• De toevoerleiding moet zijn uitgerust met een stroomonderbreker. De toevoerleiding moet zijn voorzien van een apparaat met een spanningscategorie III, d.w.z. de contacten moeten minimaal 3,5 mm zijn
• Het product biedt geen bescherming tegen overbelasting of kortsluiting. Voorzie de toevoerleiding van een adequate bescherming van de belasting, bijvoorbeeld een zekering met een maximale waarde van 3,15A
• U moet knoppen met veerterugkeer ("hold-to-run"-type) gebruiken, gebruik geen knoppen met een vaste positie
• De bedieningsknoppen zijn aangesloten op de netspanning, dus ze moeten goed geïsoleerd en beschermd zijn
• De doorsnede van de aansluitkabels moet evenredig zijn met hun lengte en de absorptie van de belasting, en in ieder geval niet minder dan 1,5 mm

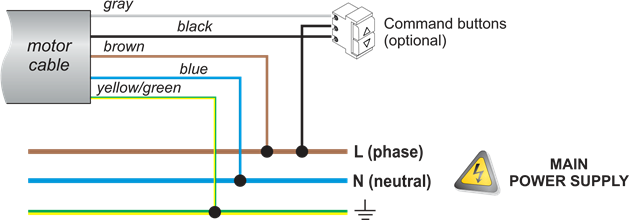

STROOMVOORZIENING

De voedingsspanning moet worden aangelegd op de bruine (FASE) en blauwe (NEUTRAAL) draden. Sluit de groen/gele draad aan op het aardingssysteem. De elektrische specificaties voor de werking van de motor staan vermeld op het etiket dat op de buis van de motor is aangebracht.

BEDIENINGSKNOPPEN

De bedieningsknoppen zijn optioneel. De bedieningsknoppen moeten worden aangesloten op de zwarte en grijze draden en ze moeten sluiten op de bruine draad. U moet knoppen met veerterugkeer ("hold to run"-type) gebruiken, gebruik geen knoppen met een vaste positie. Er kunnen meer bedieningsknoppen via een parallelle aansluiting worden aangesloten. De bedieningsknoppen zijn onderhevig aan de netspanning en moeten daarom goed geïsoleerd en beschermd zijn. In het geval dat de bedieningsknoppen niet worden gebruikt, is het noodzakelijk om de isolatie van zwarte en grijze draden te waarborgen.

INTERFACEN MET DE DOMOTICA-CONTROLE-EENHEID

De besturingsuitgangen van de domotica-controle-eenheid (hierna H.A.C.U.) moeten worden aangesloten op de besturingsingangen van de motor (GRIJZE en ZWARTE draden), ter vervanging van de handmatige knoppen. Bijgevolg moet de H.A.C.U. voldoen aan de regels voor de werking van de bedieningsknoppen, afhankelijk van of de bedieningsknoppen werken in de PULS-modus (fabrieksinstelling) of in de HOLD TO RUN-modus (zie het gedeelte "Logica van bedieningsknoppen").

Regels waaraan de H.A.C.U. moet voldoen om het apparaat te bedienen dat werkt met knoppen in de PULS-modus.

1. De H.A.C.U. mag de stroom die door de besturingsingangen van het apparaat wordt opgenomen (die minder dan 1 mA verbruiken) niet meten.
2. De H.A.C.U. moet op het apparaat worden aangesloten zoals getoond, waarbij de bedieningsknoppen worden vervangen door de uitgangen van de H.A.C.U..
3. Om de motor te laten werken, moet de H.A.C.U. het contact (omhoog of omlaag) sluiten voor meer dan 0,5 seconden (meestal met een pulsduur van 1 seconde).
4. Om de motor te stoppen, moet de H.A.C.U. het contact (omhoog of omlaag) sluiten voor 0,5 seconden of minder (meestal met een pulsduur van 0,2 seconden).

Regels waaraan de H.A.C.U. moet voldoen om het apparaat te bedienen dat werkt met knoppen in de HOLD TO RUN-modus.

1. De H.A.C.U. mag de stroom die door de besturingsingangen van het apparaat wordt opgenomen (die minder dan 1 mA verbruiken) niet meten.
2. De H.A.C.U. moet op het apparaat worden aangesloten zoals getoond, waarbij de bedieningsknoppen worden vervangen door de uitgangen van de H.A.C.U..
3. Om de voltooiing van het volledige openen/sluiten mogelijk te maken, moet de H.A.C.U. in staat zijn om het contact OMHOOG/OMLAAG te sluiten gedurende de tijd die de motor nodig heeft om de volledige bewerking uit te voeren.
4. Om de motor te stoppen, moet de H.A.C.U. op elk moment de contacten OMHOOG/OMLAAG opnieuw kunnen openen.

Ten tijde van het afdrukken van dit document zijn er geen specifieke problemen bekend met betrekking tot de verbinding tussen MASTER-producten en H.A.C.U.'s (als u de bovenstaande regels volgt). MASTER wijst echter alle verantwoordelijkheid af met betrekking tot de niet-compatibiliteit (zelfs gedeeltelijk) met een H.A.C.U.. Als de H.A.C.U. KNX-protocollen of iets dergelijks gebruikt, neem dan contact op met de verkopers van de domotica-controller en informeer hen over de bovenstaande regels. Waarschijnlijk kan de fabrikant van de H.A.C.U. geschikte interfaces leveren om het apparaat op de H.A.C.U. aan te sluiten.

INSTALLATIE MET EEN ZENDER

In het geval van installatie van meerdere motoren, moet er één motor tegelijk worden geprogrammeerd (en dus van stroom worden voorzien).
De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Voordat u aan de motor gaat werken, dient u de installatieprocedure zorgvuldig te lezen. Neem bij twijfel contact op met uw leverancier.
De installatie moet worden uitgevoerd met behulp van een ARCO-, VISIO-, KORT-, KUADRO-, FLUTE- of gelijkwaardige zender. Lees voor aanvang van de installatie de handleiding van de zender en identificeer de OMHOOG-, STOP-, OMLAAG-, PROG-knoppen die nodig zijn voor de motorprogrammering.

1	Sluit de stroomtoevoer aan
2	Druk kort op PROG (binnen 1 minuut). De motor geeft een signaal
3	Druk kort op OMHOOG. Als de motor omlaag beweegt, ga dan terug naar punt 2, als de motor omhoog beweegt, ga dan naar punt 4. OMHOOG: het doek trekt zich terug, de pergola wordt blootgelegd OMLAAG: het doek wordt uitgerekt, de pergola wordt bedekt
4	Breng de pergola in een tussenpositie, houd OMHOOG of OMLAAG ingedrukt.
5	Druk 3 keer kort op STOP en wacht. De motor beweegt omlaag
6	Wacht op automatische stop in de onderste eindschakelaar
7	Wacht: de pergola beweegt omhoog
8	Stop de motor in de gewenste positie door op STOP te drukken
9	Druk kort op PROG. Als u een fijne afstelling van de eindschakelaar wilt maken, drukt u op OMHOOG of OMLAAG (motor beweegt in kleine stappen)
10	Druk kort op PROG. De motor signaleert OMLAAG-OMHOOG. Einde van de installatie!

RADIOTOESTEL ONTHOUDEN/VERWIJDEREN

MET BEHULP VAN EEN ZENDER

1. Breng de motor in een tussenpositie.
2. Houd de PROG-knop van een al ingestelde zender 5 seconden ingedrukt. De motor maakt 2 opwaartse bewegingen.

3. Binnen 15 seconden, om te onthouden/verwijderen: een zender: druk op STOP van de zender die u wilt onthouden/verwijderen een sensor: druk op « P1 » van de sensor die u wilt onthouden/verwijderen een regensensor: druk op « P2 » van de regensensor die u wilt onthouden/verwijderen
4. 1 opwaartse beweging: apparaat onthouden!!
5. 1 neerwaartse beweging: apparaat verwijderd!!
   2 neerwaartse bewegingen: fout!!

OPMERKINGEN: punt 03. bij sensoren op batterijen kan het nodig zijn om de knop tot 10 seconden ingedrukt te houden. punt 04. "error" (fout) wordt gerapporteerd als de radiocode niet op tijd wordt ontvangen, als het geheugen van de ontvanger vol is, als u de enige opgeslagen zender probeert te verwijderen, als u probeert meer dan 1 zonnesensor of meer dan 4 windsensoren te onthouden.

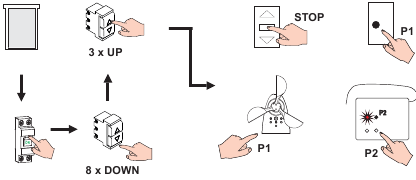

MET BEHULP VAN COMMMANDOKNOPPEN

1. Breng de motor in de onderste eindschakelaar.
2. Koppel de stroomtoevoer los, wacht een paar seconden en sluit de stroomtoevoer aan.
3. Druk binnen 15 seconden 8 keer op OMLAAG (kort en snel). De motor maakt 3 opwaartse bewegingen.

4. Druk binnen 15 seconden 3 keer op OMHOOG (kort en snel). De motor maakt 2 opwaartse bewegingen.
5. Binnen 15 seconden, om te onthouden/verwijderen: een zender: druk op STOP van de zender die u wilt onthouden/verwijderen een sensor: druk op «P1» van de sensor die u wilt onthouden/verwijderen een regensensor: druk op «P2» van de regensensor die u wilt onthouden/verwijderen
6. 1 opwaartse beweging: apparaat onthouden!!
   1 neerwaartse beweging: apparaat verwijderd!!
   2 neerwaartse bewegingen: fout!!

OPMERKINGEN: punt 05. bij sensoren op batterijen kan het nodig zijn om de knop tot 10 seconden ingedrukt te houden. punt 06. "error" (fout) wordt gerapporteerd als de radiocode niet op tijd wordt ontvangen, als het geheugen van de ontvanger vol is, als u de enige opgeslagen zender probeert te verwijderen, als u probeert meer dan 1 zonnesensor of meer dan 4 windsensoren te onthouden.

FIJNAFSTELLING VAN DE BOVENSTE EINDSCHAKELAAR

Het is niet mogelijk de bovenste eindschakelaar aan te passen als deze is ingesteld door contact met een obstakel.

1. Breng de motor naar de bovenste eindschakelaar.
2. Koppel de stroomtoevoer los, wacht een paar seconden en sluit de stroomtoevoer aan.
3. Druk in de aangegeven volgorde op de knoppen STOP - PROG - OMHOOG (*). De motor maakt 1 neerwaartse beweging.

4. Pas de bovenste eindschakelaar aan met behulp van OMHOOG en OMLAAG.
5. Druk op PROG. De motor maakt 1 neerwaartse/opwaartse beweging.
   (*) kort indrukken, max. 2 seconden tussen elke druk

BEIDE EINDSCHAKELAARS WIJZIGEN

Deze procedure kan de limiet ook wijzigen als deze niet is voltooid. Om deze reden is het in geval van onderbreking van de procedure noodzakelijk om deze volledig te herhalen.

1. Breng de motor in een tussenpositie.
2. Koppel de stroomtoevoer los, wacht een paar seconden en sluit de stroomtoevoer aan.
3. Druk in de aangegeven volgorde op de knoppen STOP - PROG - STOP (*). De motor maakt 1 opwaartse/neerwaartse beweging.

4. Volg de beschrijving in het gedeelte "INSTALLATIE MET BEHULP VAN EEN ZENDER", punt G en verder.
   (*) kort indrukken, max. 2 seconden tussen elke druk

FAVORIETE POSITIE

ZON-, WIND- EN REGENSENSOREN

De sensoren genereren automatische manoeuvres zonder waarschuwing, wat gevaarlijk kan zijn. De installateur moet de eindgebruiker informeren en de installatie eventueel integreren met adequate beveiligingssystemen. In sommige situaties (bijv. stroomuitval van motor of sensor, defect aan motor of sensor, radioruis...) is het mogelijk dat het commando van de sensor niet wordt gedetecteerd door de motor. De sensor moet daarom niet worden beschouwd als een veiligheidsapparaat dat de integriteit van de rol in elke conditie garandeert, maar als een middel om de kans te verkleinen dat de rolluik beschadigd raakt door ongunstige weersomstandigheden.

COMPATIBELE SENSOREN

De LINE serie heeft een geïntegreerde radio-ontvanger en vereist het gebruik van radiosensoren. Gebruik de sensorseries BLAST of BLAST BT (windsensor), VEGA of VEGA BT (zon-/windsensor), X11C (regensensor) met de voeding AT12. Wanneer de sensor de aanwezigheid van wind detecteert, wordt het commando "windalarm" verzonden: de afgestelde motoren bewegen omhoog en de handmatige bedieningselementen zijn uitgeschakeld tot het einde van het alarm. Wanneer de sensor de aanwezigheid van zon detecteert, wordt het commando "aanwezigheid van zon" verzonden: de afgestelde motoren bewegen omlaag. Wanneer de sensor de afwezigheid van zon detecteert, wordt het commando "afwezigheid van zon" verzonden: de afgestelde motoren bewegen omhoog. Wanneer de sensor de aanwezigheid van regen detecteert, wordt het commando "aanwezigheid van regen" verzonden: de afgestelde motoren bewegen omhoog of omlaag, afhankelijk van de instellingen van de regensensor. Elk apparaat kan maximaal 4 windsensoren en slechts één zonnesensor opslaan. Raadpleeg de handleiding van de sensoren voor meer informatie.

WERKINGSLOGICA VAN DE COMMANDOKNOPPEN

De knoppen kunnen worden bediend in de logica PULSE of HOLD-TO-RUN.

PULSE: om de motor te activeren, drukt u een knop minstens 0,5 seconden in, om de motor te stoppen, drukt u kort (minder dan 0,5 seconden) op een van de twee knoppen.

HOLD-TO-RUN: om de motor te activeren, drukt u een knop minstens 0,5 seconden in, om de motor te stoppen, laat u de knop los. De fabriek stelt het apparaat in om te werken in de PULSE logica. Om deze parameter te wijzigen, handelt u zoals beschreven.

ARCO

1. Breng de motor in een tussenpositie
2. Druk ongeveer 5 seconden op MENU totdat «rS» verschijnt
3. Druk 1 keer op PREV / 8 keer op NEXT. «18» verschijnt op het display
4. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = hold-to-run,
   1 OMLAAG = pulse
5. Om PULSE te selecteren: druk op PREVOm HOLD-TO-RUN te selecteren: druk op NEXT
6. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = hold-to-run,
   1 OMLAAG = pulse

FLUTE, KUADRO, KORT

1. Breng de motor in een tussenpositie
2. Houd STOP ingedrukt en druk ongeveer 1 seconde op PROG totdat de LED's oplichten
3. Druk 1 keer op OMHOOG / 8 keer op OMLAAG.
4. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = hold-to-run,
   1 OMLAAG = pulse
5. Om PULSE te selecteren: druk op OMLAAG
   Om HOLD-TO-RUN te selecteren: druk op OMHOOG
6. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = hold-to-run,
   1 OMLAAG = pulse

VISIO

1. Breng de motor in een tussenpositie
2. Druk op MENU, «Menu rx» verschijnt op het display
3. Druk 17 keer op NEXT. «18» verschijnt op het display
4. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = hold-to-run,
   1 OMLAAG = pulse
5. Om PULSE te selecteren: druk op OMLAAG
   Om HOLD-TO-RUN te selecteren: druk op OMHOOG
6. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = hold-to-run,
   1 OMLAAG = pulse

TEST RADIO

Zodra de module een windsensor opslaat, wordt er automatisch een communicatiecontrole geactiveerd tussen de sensor en het apparaat. Als de communicatie langer dan 60 minuten verloren gaat, voert de motor een opwaartse beweging uit om de blind te beschermen. Deze automatische manoeuvre wordt elke 60 minuten uitgevoerd tot de heractivering van de radiocommunicatie. De fabriek raadt aan om de "test radio" actief te houden om eventuele storingen van de radiosensor of de radiocommunicatie tijdig te identificeren.

ARCO

1. Breng de motor in een tussenpositie
2. Druk ongeveer 5 seconden op MENU, totdat «rS» verschijnt
3. Druk 1 keer op PREV / 7 keer op NEXT. «17» verschijnt op het display
4. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = actief,
   1 OMLAAG = inactief
5. Om te deactiveren: druk op PREV
   Om te activeren: druk op NEXT
6. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = actief,
   1 OMLAAG = inactief

FLUTE, KUADRO, KORT

1. Breng de motor in een tussenpositie
2. Houd STOP ingedrukt en druk ongeveer 1 seconde op PROG, totdat de LED's oplichten
3. Druk 1 keer op OMHOOG / 7 keer op OMLAAG.
4. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = actief,
   1 OMLAAG = inactief
5. Om te deactiveren: druk op OMLAAG
   Om te activeren: druk op OMHOOG
6. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = actief,
   1 OMLAAG = inactief

VISIO

1. Breng de motor in een tussenpositie
2. Druk op MENU, «Menu rx» verschijnt op het display
3. Druk 16 keer op NEXT. «17» verschijnt op het display
4. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = actief,
   1 OMLAAG = inactief
5. Om te deactiveren: druk op OMLAAG
   Om te activeren: druk op OMHOOG
6. Druk op STOP. De motor geeft een signaal:
   1 OMHOOG = actief,
   1 OMLAAG = inactief

SPANNINGSAANPASSING

Tijdens de installatie berekent de motor de optimale koppelwaarde die nodig is om de stof goed uit te rekken wanneer deze volledig is uitgerold. De waarde die door de fabriek is ingesteld, is: 1 MINIMALE SPANNING. Als u deze parameter wilt wijzigen, gaat u te werk zoals beschreven.

ARCO

1. Breng de motor in een tussenpositie
2. Druk ongeveer 5 seconden op MENU, totdat «rS» verschijnt
3. Druk 9 keer op NEXT. «09» verschijnt op het display
4. Druk op STOP. De motor geeft de huidige waarde aan (1 tot 3 bewegingen)
5. Druk het aantal keren op NEXT dat gelijk is aan de gewenste instelling (1 tot 3)
6. Druk op STOP. De motor geeft de nieuwe waarde aan (1 tot 3 bewegingen)

FLUTE, KUADRO, KORT

1. Breng de motor in een tussenpositie
2. Houd STOP ingedrukt en druk ongeveer 1 seconde op PROG, totdat de LED's oplichten
3. Druk 9 keer op OMLAAG.
4. Druk op STOP. De motor geeft de huidige waarde aan (1 tot 3 bewegingen)
5. Druk het aantal keren op OMLAAG dat gelijk is aan de gewenste instelling (1 tot 3)
6. Druk op STOP. De motor geeft de nieuwe waarde aan (1 tot 3 bewegingen)

VISIO

1. Breng de motor in een tussenpositie
2. Druk op MENU, «Menu rx» verschijnt op het display
3. Druk 9 keer op NEXT. «09» verschijnt op het display
4. Druk op STOP. De motor geeft de huidige waarde aan (1 tot 3 bewegingen)
5. Druk het aantal keren op OMHOOG dat gelijk is aan de gewenste instelling (1 tot 3)
6. Druk op STOP. De motor geeft de nieuwe waarde aan (1 tot 3 bewegingen)

RESET

EEN ZENDER GEBRUIKEN

ARCO

1. Breng de motor in een tussenpositie.
2. Druk ongeveer 5 seconden op MENU, totdat «rS» verschijnt
3. Druk 2 keer op PREV / 9 keer op NEXT. «29» verschijnt op het display
4. Druk op STOP. Het display knippert, de motor voert een beweging uit
5. Druk ongeveer 2 seconden tegelijkertijd op PREV en NEXT totdat de motor aangeeft dat de reset is uitgevoerd (1 beweging omhoog / omlaag).
6. Installeer de motor opnieuw (zie de sectie "INSTALLATIE MET EEN ZENDER").

FLUTE, KUADRO, KORT

1. Breng de motor in een tussenpositie.
2. Houd STOP ingedrukt en druk ongeveer 1 seconde op PROG, totdat de LED's oplichten
3. Druk 2 keer op OMHOOG / 9 keer op OMLAAG.
4. Druk op STOP. De LED's knipperen, de motor voert een beweging uit
5. Druk ongeveer 2 seconden tegelijkertijd op OMHOOG en OMLAAG totdat de motor aangeeft dat de reset is uitgevoerd (1 beweging omhoog / omlaag).
6. Installeer de motor opnieuw (zie de sectie "INSTALLATIE MET EEN ZENDER").

VISIO

1. Breng de motor in een tussenpositie.
2. Druk op MENU, «Menu rx» verschijnt op het display
3. Druk 3 keer op PREV. «29» verschijnt op het display
4. Druk op STOP. Het display knippert, de motor voert een beweging uit
5. Druk ongeveer 2 seconden tegelijkertijd op PREV en NEXT totdat de motor aangeeft dat de reset is uitgevoerd (1 beweging omhoog / omlaag).
6. Installeer de motor opnieuw (zie de sectie "INSTALLATIE MET EEN ZENDER").

COMMANDOKNOPPEN GEBRUIKEN

1. Breng de motor, indien mogelijk, in de tussenpositie.
2. Koppel de stroomtoevoer los.
3. Sluit aan zoals op het schema.
4. Sluit de stroomtoevoer aan. Wacht 30 seconden, de motor geeft een signaal: «Radiocode verwijderd».
   Als u ook de eindschakelaar wilt verwijderen, wacht u, anders gaat u naar punt 6.
5. Na 15 seconden geeft de motor een ander signaal: «Eindschakelaar verwijderd».
6. Koppel de stroomtoevoer los.
7. Herstel de verbindingen (zie het schema in de sectie "ELEKTRISCHE AANSLUITING").
8. Installeer de motor opnieuw (zie de sectie "INSTALLATIE MET EEN ZENDER").

WAARSCHUWINGEN

Veiligheidswaarschuwingen voor de GEBRUIKER

Onjuiste installatie kan ernstig letsel veroorzaken

• Bewaar deze instructies voor toekomstige onderhoudswerkzaamheden en verwijdering van het product
• Alle productinstallatie-, aansluit-, programmeer- en onderhoudswerkzaamheden mogen alleen worden uitgevoerd door een gekwalificeerde en bekwame technicus, die de wetten, bepalingen, lokale voorschriften en de instructies in deze handleiding moet naleven
• De bedrading moet voldoen aan de geldende IEC-normen. Het definitieve elektrische systeem mag alleen door de elektricien worden aangelegd
• Sommige toepassingen vereisen een vasthouden-om-te-bedienen functie en kunnen het gebruik van radiobedieningen uitsluiten of speciale veiligheidsvoorzieningen vereisen
• Om potentieel gevaarlijke situaties te voorkomen, dient u de bedrijfsconditie van het rolluik/de zonwering regelmatig te controleren

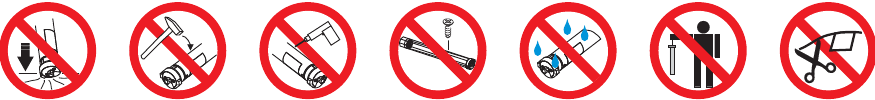

Veiligheidswaarschuwingen voor de INSTALLATEUR

Controleer, voordat u het product installeert, de compatibiliteit met de bijbehorende apparaten en accessoires

• Controleer of de verpakking intact is en niet is beschadigd tijdens het transport
• Een zware stoot en het gebruik van ongeschikt gereedschap kunnen schade veroorzaken aan de externe of interne onderdelen van de motor
• Doorboor of manipuleer de motor op geen enkele manier. Wijzig of vervang geen onderdelen zonder toestemming van de fabrikant
• Draag de motor niet aan de stroomkabel. Het product mag niet worden gebruikt als de stroomkabel beschadigd is. Probeer de stroomkabel niet te vervangen
• Schroeven die nodig zijn om de installatie te voltooien, mogen niet in contact komen met de motor
• Het vermogen van de motor moet voldoende zijn voor de toegepaste belasting (controleer de nominale gegevens op de motor)
• Sommige fasen van programmering en/of normaal bedrijf maken gebruik van de mechanische stops van het rolluik/de zonwering. Het is essentieel om een motor te kiezen met het meest geschikte koppel voor de toepassing, rekening houdend met de daadwerkelijke tractie van het rolluik/de zonwering, en om motoren te vermijden die te krachtig zijn
• Gebruik wikkelrollen van minimaal 1 mm dik. Laat 1-2 mm speling rechts/links op de wikkelrol
• Controleer of de vorm en grootte van de aandrijfpoelie en de adapterkroon overeenkomen met de gebruikte wikkelrol. Adapters, steunen en diverse accessoires die betrekking hebben op de motor, mogen uitsluitend uit de MASTER-catalogus worden gekozen.
• Als het product op een hoogte van minder dan 2,5 m vanaf de vloer of vanaf een ander steunoppervlak wordt geïnstalleerd, moeten de bewegende delen worden beschermd met een afdekking om onbedoelde toegang te voorkomen. Zorg in ieder geval voor toegang voor onderhoudswerkzaamheden
• De stroomkabel moet zo worden geplaatst dat deze niet in contact komt met bewegende delen
• De stroomkabel van het product is alleen geschikt voor installatie binnenshuis. Plaats de kabel bij installatie buitenshuis in een beschermbuis
• Als er meerdere radioapparaten in hetzelfde systeem zijn, mogen ze niet minder dan 1,5 m van elkaar verwijderd zijn
• Installeer het product niet in de buurt van metalen oppervlakken
• Plaats de knoppen in het zicht van het rolluik/de zonwering, maar ver van de bewegende delen. Plaats de knoppen op meer dan 1,5 m van de vloer
• De motoren zijn ontworpen voor residentieel gebruik; de maximale continue bedrijfstijd is 4 minuten
• Tijdens bedrijf wordt het motorhuis erg heet, dus wees voorzichtig
• De motor bevat een zelfherstellende thermische beveiliging, die de motor stopt als hij oververhit raakt. De motor keert terug naar normaal bedrijf wanneer de temperatuur onder de veiligheidslimiet daalt (normaal gesproken na 5 tot 10 minuten)

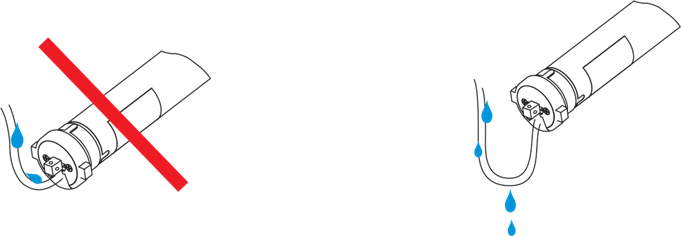

• De motor moet zo worden geïnstalleerd dat hij niet in contact kan komen met vloeistoffen en in ieder geval op een positie die beschermd is tegen atmosferische invloeden
• De antennekabel voert netspanning. Knip de antennekabel niet door, dit zou gevaarlijk zijn. Als de antennekabel beschadigd is, vervang dan het product
• Werk voor uw veiligheid niet in de buurt van de wikkelrol terwijl de motor van stroom wordt voorzien

Waarschuwingen voor GEBRUIK

Het product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het product door een persoon die verantwoordelijk is voor hun veiligheid

• Controleer de automatisering tijdens de beweging en houd mensen op veilige afstand, totdat de beweging eindigt
• Laat kinderen niet met het apparaat of met de vaste bedieningsapparatuur spelen
• Bedien het rolluik niet wanneer er onderhoudswerkzaamheden worden uitgevoerd (bijv. ramen wassen, enz.). Als de bediening automatisch is, koppelt u de motor los van het elektriciteitsnet


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Master LINE handleiding

Beschikbare talen
