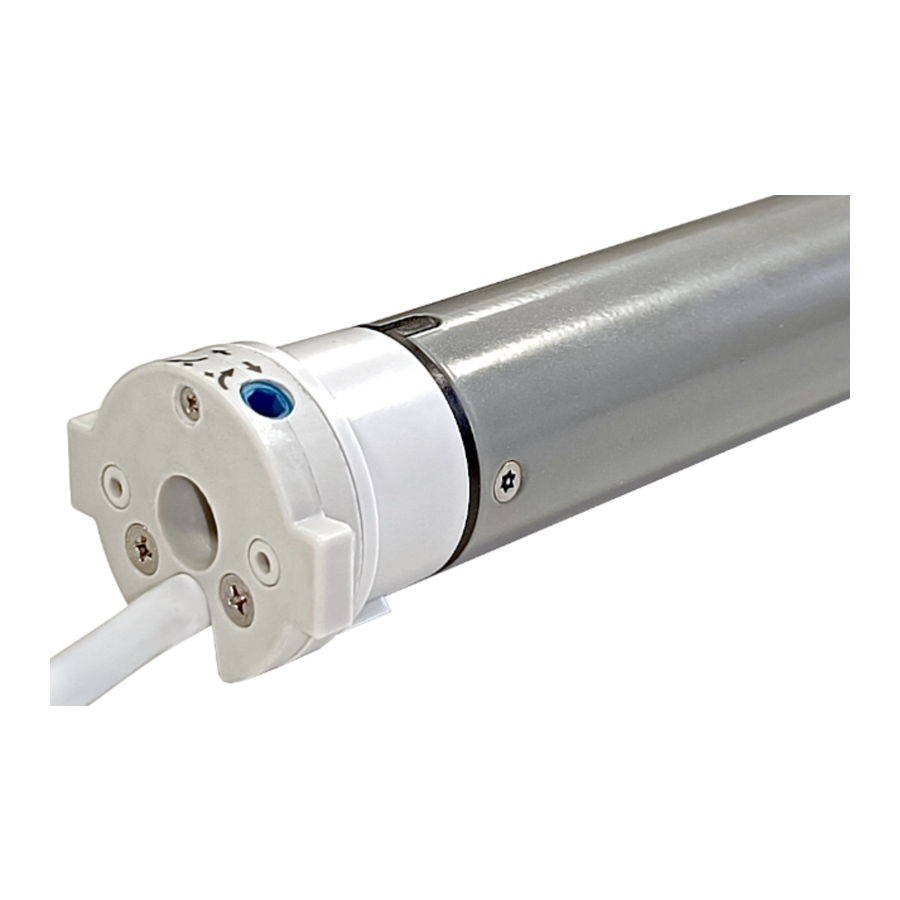

Handleiding MASTER JUPITER, MERCURY, SATURN
INLEIDING
Deze handleiding beschrijft de handelingen voor een correcte installatie. Bewaar dit document voor toekomstig gebruik. De buismotoren met mechanische eindschakelaar uit de series JUPITER, MERCURY en SATURN zijn geschikt voor het aansturen van de belangrijkste soorten rolluiken. Elk ander gebruik is onjuist en verboden en kan de garantie van de fabrikant ongeldig maken. De technische eigenschappen staan vermeld op het etiket op de motorbuis. Deze apparaten zijn niet ontworpen voor continu gebruik. De installatie van het product moet worden uitgevoerd door een gekwalificeerde technicus. WIJ RADEN AAN OM DEZE HANDLEIDING ZORGVULDIG TE LEZEN VOOR EEN JUISTE INSTALLATIE. De fabrikant kan niet aansprakelijk worden gesteld voor schade veroorzaakt door oneigenlijk, onjuist of onredelijk gebruik.
TECHNISCHE SPECIFICATIES
Voeding: 230 V~ 50 Hz
Max. omwentelingen eindschakelaar: 22 (Mercury/Saturn)
Max. omwentelingen eindschakelaar: 38 (Jupiter)
Looptijd: 4 min
Bedrijfstemperatuur: –20°C - +55°C
Beschermingsgraad: IPX4
VEILIGHEIDSWAARSCHUWINGEN
Veiligheidswaarschuwingen voor de GEBRUIKER
- Onjuiste installatie kan ernstig letsel veroorzaken
- Bewaar deze instructies voor toekomstige onderhoudswerkzaamheden en verwijdering van het product
- Alle werkzaamheden met betrekking tot installatie, aansluiting, programmering en onderhoud van het product mogen alleen worden uitgevoerd door een gekwalificeerde en bekwame technicus, die de wetten, bepalingen, lokale voorschriften en de instructies in deze handleiding moet naleven
- De elektrische bedrading moet voldoen aan de geldende CEI-normen
- Sommige toepassingen vereisen "ingedrukt houden om te starten"-handelingen en kunnen het gebruik van radiografische bedieningen uitsluiten of bijzondere veiligheidsvoorzieningen vereisen
- Om potentieel gevaarlijke situaties te voorkomen, moet u de bedrijfsomstandigheden van het rolluik/de zonwering regelmatig controleren
Veiligheidswaarschuwingen voor de INSTALLATEUR
- Controleer of de verpakking intact is en geen schade heeft opgelopen tijdens het transport
- Een zware stoot en het gebruik van ongeschikt gereedschap kunnen schade veroorzaken aan de externe of interne onderdelen van de motor. Steek de motor niet door en manipuleer er niet mee. Wijzig of vervang geen onderdelen zonder toestemming van de fabrikant
- Draag de motor niet aan de stroomkabel. Het product mag niet worden gebruikt als de stroomkabel beschadigd is. Probeer de stroomkabel niet te vervangen
- Schroeven die nodig zijn om de installatie te voltooien, mogen niet in contact komen met de motor
- Het vermogen van de motor moet voldoende zijn voor de aangebrachte belasting (controleer de nominale gegevens op de motor)
- Sommige stappen van de programmering en/of normale werking maken gebruik van de mechanische aanslagen van het rolluik/de zonwering. Het is essentieel om een motor te kiezen met het meest geschikte koppel voor de toepassing, rekening houdend met de daadwerkelijke trekkracht van het rolluik/de zonwering, en om motoren te vermijden die te krachtig zijn
- Gebruik wikkelrollen van minimaal 10/10
- Laat 1-2 mm speling rechts/links op de wikkelrol
- Controleer of de vorm en grootte van de aandrijfpoelie en de adapterkroon overeenkomen met de gebruikte wikkelrol. Adapters, steunen en diverse accessoires met betrekking tot de motor moeten uitsluitend uit de MASTER-catalogus worden gekozen
- Als het product op een hoogte van minder dan 2,5 m vanaf de vloer of een ander steunoppervlak wordt geïnstalleerd, moeten de bewegende delen worden beschermd met een afdekking om onbedoelde toegang te voorkomen. Zorg in ieder geval voor toegang voor onderhoudswerkzaamheden
- De stroomkabel moet zo worden geplaatst dat deze niet in contact komt met bewegende delen
- De stroomkabel van het product is alleen geschikt voor installatie binnenshuis. Als het buiten wordt geïnstalleerd, plaats de kabel dan in een beschermbuis
- Als er meerdere radioapparaten in hetzelfde systeem zijn, mogen deze niet minder dan 1,5 m van elkaar verwijderd zijn
- Installeer het product niet in de buurt van metalen oppervlakken
- Plaats de knoppen binnen het zicht van het rolluik/de zonwering, maar ver van de bewegende delen. Plaats de knoppen op meer dan 1,5 m van de vloer
- De motoren zijn bestudeerd voor residentieel gebruik; de maximale continue bedrijfstijd is 4 minuten
- Tijdens het gebruik wordt de motorbehuizing erg heet, dus wees voorzichtig
- De motor bevat een zelfherstellende thermische beveiliging, die de motor stopt als deze oververhit raakt. De motor keert terug naar de normale werking wanneer de temperatuur onder de veiligheidslimiet daalt (normaal gesproken na 5 of 10 minuten)
- De motor moet zo worden geïnstalleerd dat deze niet in contact kan komen met vloeistoffen en in ieder geval op een positie die beschermd is tegen atmosferische invloeden
- De antennekabel voert lijnspanning. Knip de antennekabel niet door, omdat dit gevaarlijk zou zijn. Als de antennekabel beschadigd is, vervang dan het product
- Voor uw veiligheid mag u niet in de buurt van de wikkelrol werken terwijl de motor van stroom wordt voorzien
Waarschuwingen voor GEBRUIK
- Het product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het product door een persoon die verantwoordelijk is voor hun veiligheid
- Voordat u het rolluik/de zonwering bedient, moet u ervoor zorgen dat er geen personen of voorwerpen in de buurt zijn die betrokken zijn bij de beweging. Controleer de automatisering tijdens de beweging en houd mensen op veilige afstand totdat de beweging is beëindigd
- Laat kinderen niet met het apparaat of met de vaste bedieningsapparaten spelen. Houd bovendien de draagbare bedieningsapparaten (afstandsbedieningen) buiten het bereik van kinderen
- Bedien het rolluik/de zonwering niet wanneer er onderhoudswerkzaamheden worden uitgevoerd (bijv. het reinigen van ramen). Als het bedieningsapparaat automatisch is, koppel dan de motor los van de stroomleiding.

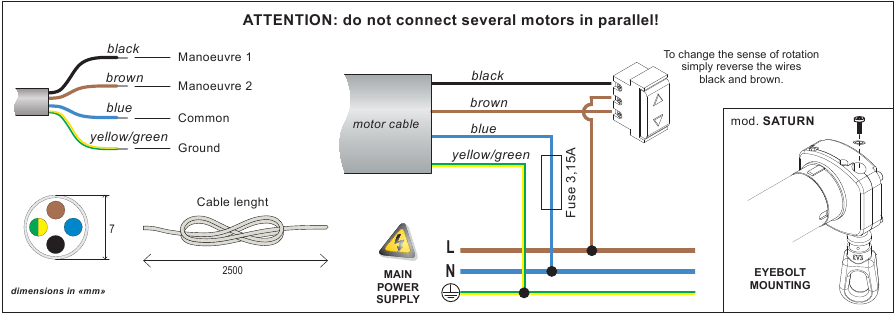

ELEKTRISCHE AANSLUITING
LET OP: sluit niet meerdere motoren parallel aan!
Waarschuwingen voor de ELEKTRICIEN
- Maak aansluitingen met de stroomtoevoer losgekoppeld
- Controleer of de stroomtoevoer niet afhankelijk is van elektrische circuits voor verlichting
- Zorg voor een apparaat stroomopwaarts van het voedingsnetwerk van de automatisering dat zorgt voor een volledige omnipolaire ontkoppeling van het netwerk, met een contactopeningsafstand in elke pool van ten minste 3 mm
- Het product biedt geen bescherming tegen overbelasting of kortsluiting. U moet op de toevoerleiding een adequate bescherming voor de belasting voorzien, bijvoorbeeld een zekering van maximale waarde 3,15A
- Bedieningsknoppen zijn aangesloten op de netspanning, dus ze moeten goed geïsoleerd en beschermd zijn
- Sluit niet meerdere motoren parallel aan: EEN knop moet EEN motor bedienen!
VOEDING
Sluit de motor aan zoals afgebeeld. U moet de GEEL-GROENE draad aansluiten op het aardingssysteem. De elektrische specificaties van de motor staan vermeld op het etiket op de motorbuis.
BEDIENINGSKNOPPEN
Gebruik alleen knoppen met kortstondige posities ("ingedrukt houden om te starten") met mechanische vergrendeling, gebruik geen knoppen met een vaste positie. Het is absoluut verboden om meer bedieningsknoppen parallel aan te sluiten!De bedieningsknop staat onder netspanning en moet daarom voldoende geïsoleerd en beschermd zijn.
als een bedieningsapparaat wordt gebruikt als alternatief voor de knop (bijvoorbeeld een actuator van een domotica-besturingseenheid), moet het:
- zijn uitgerust met monostabiele relais, uitgerust met galvanische isolatie
- zo worden geprogrammeerd dat de relais niet gelijktijdig kunnen worden gesloten en dat er een vertraging van ten minste 0,5 seconden verloopt met beide relais open voordat een relais wordt gesloten

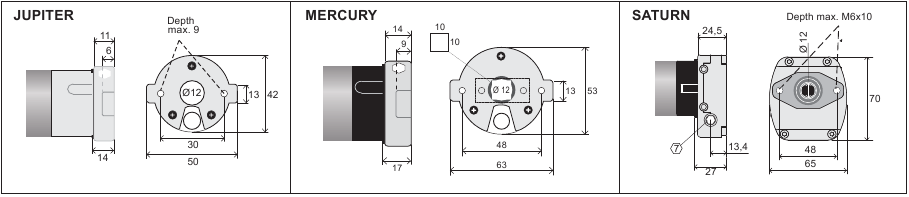

TECHNISCHE AFMETINGEN
AFSTELLING EINDSCHAKELAAR
JUPITER
MOTOR AAN DE RECHTERKANT
Als de stof van achteren om de rol wordt gewikkeld: de blauwe schroef stelt de onderste eindschakelaar af, de witte schroef stelt de bovenste eindschakelaar af
MOTOR AAN DE LINKERKANT
Als de stof van achteren om de rol wordt gewikkeld: de blauwe schroef stelt de onderste eindschakelaar af, de witte schroef stelt de bovenste eindschakelaar af
MERCURY
MOTOR AAN DE RECHTERKANT
Als de stof van achteren om de rol wordt gewikkeld: de blauwe schroef stelt de onderste eindschakelaar af, de witte schroef stelt de bovenste eindschakelaar af
MOTOR AAN DE LINKERKANT
Als de stof van achteren om de rol wordt gewikkeld: de blauwe schroef stelt de onderste eindschakelaar af, de witte schroef stelt de bovenste eindschakelaar af
SATURN

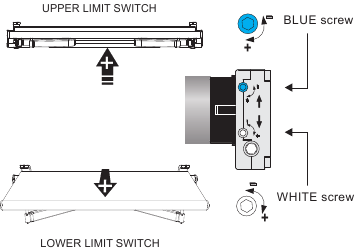

MOTOR AAN DE RECHTERKANT

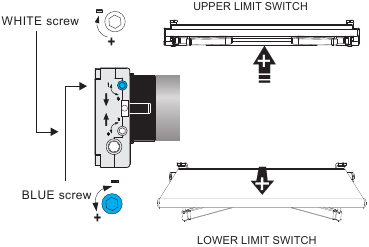

MOTOR AAN DE LINKERKANT
