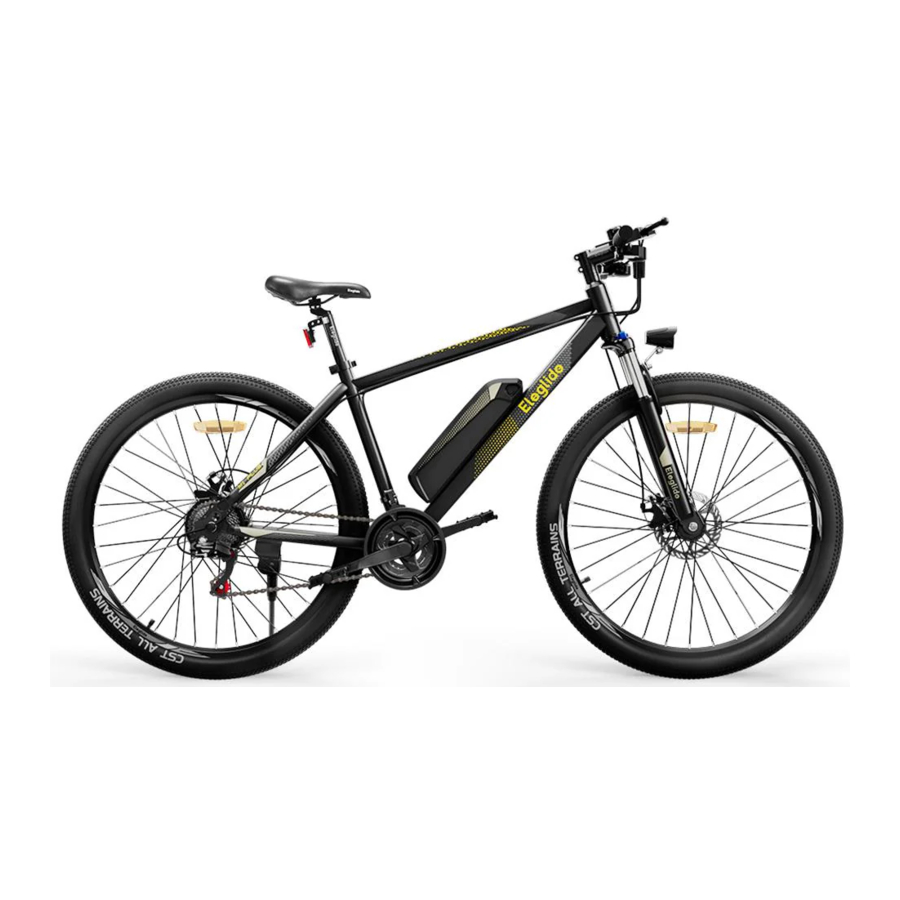

Eleglide M1, M1 Plus handleiding

Diagram

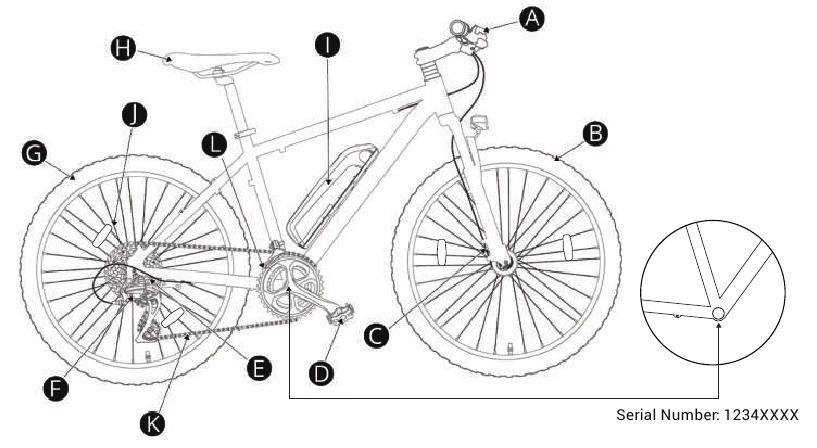

1. Stuur met display
2. Voorwiel
3. Rem

4. Pedalen
5. Elektromotor
6. Achterderailleur

7. Achterwiel
8. Zadel
9. Accu

10. Spaakreflector
11. Ketting
12. Voorderailleur

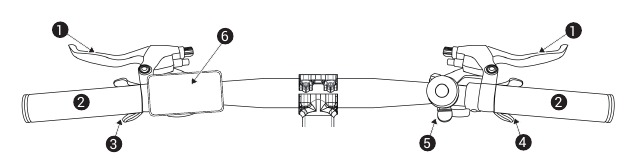

1. Remhendel
2. Handvat
3. Voorderailleurhendel

4. Achterderailleurhendel
5. Bel
6. Display

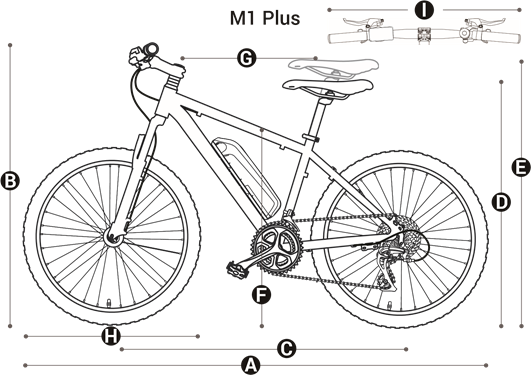

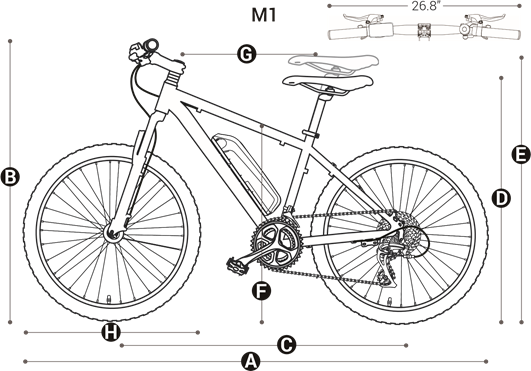

Specificatie

Opmerking: de gegevens over de maximale snelheid en het maximale bereik worden verstrekt door het Eleglide-laboratorium. Het maximale bereik wordt bereikt onder de volgende omstandigheden: een volledige lading, een belasting van 75 kg, een temperatuur van 26 °C, een constante snelheid van 15 km/u, op vlakke wegen zonder sterke wind.
De werkelijke gegevens kunnen variëren op basis van verschillende wegomstandigheden, temperatuur, vochtigheid, windsnelheid en de gewoonten van de berijder (de frequentie van remmen, schakelen, enz.) en het gewicht van de berijder.

Inhoud van de verpakking

Montagehandleiding

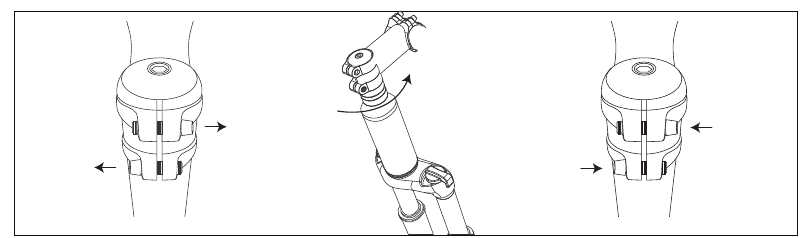

De stuurpen aanpassen

1. Draai de stuurpenbouten iets los tot je de stuurpen kunt draaien.
2. Lijn de stuurpen uit met het voorwiel.
3. Draai de stuurpenbouten vast.

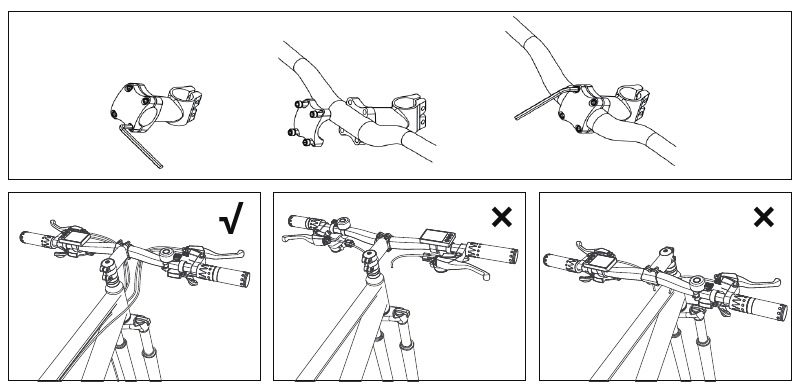

De stuurstang installeren

1. Draai de bouten van de stuurklem los om de klem te openen.
2. Plaats het stuur en zorg ervoor dat de klem in het midden van het stuur zit. (De remhendels moeten zich voor de handvatten bevinden.)
3. Draai de klembouten vast om de klem te vergrendelen.

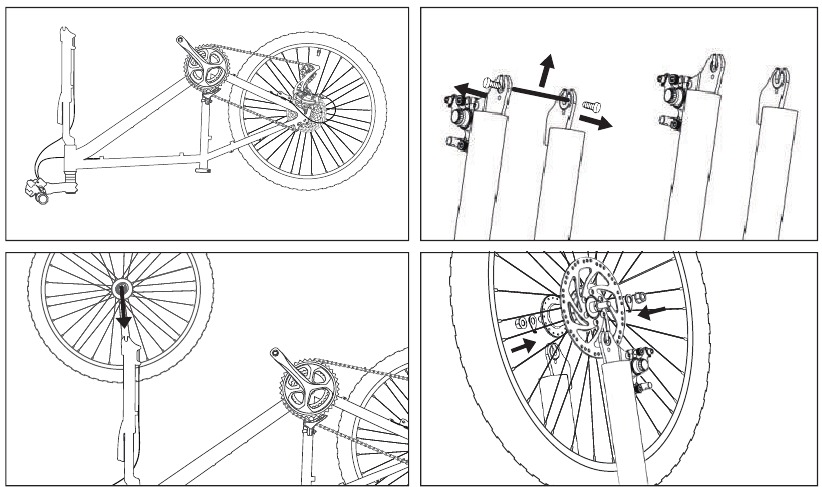

Het voorwiel installeren

1. Zet de fiets ondersteboven.
2. Maak de moer los om de tijdelijke beschermbalk te verwijderen.
3. Plaats het wiel tussen de vorkbladen zodat de as stevig in de vorknokken kan worden geplaatst (de sleuven aan de punt van de vorkbladen).
4. Plaats de pakkingen erop en draai de moeren vast.

Let op: als de hendel niet helemaal in een positie parallel aan het vorkblad kan worden geduwd, zet de hendel dan terug in de OPEN positie. Draai vervolgens de moer voor het afstellen van de spanning tegen de klok in en maak een kwartslag, en probeer de hendel opnieuw vast te draaien.

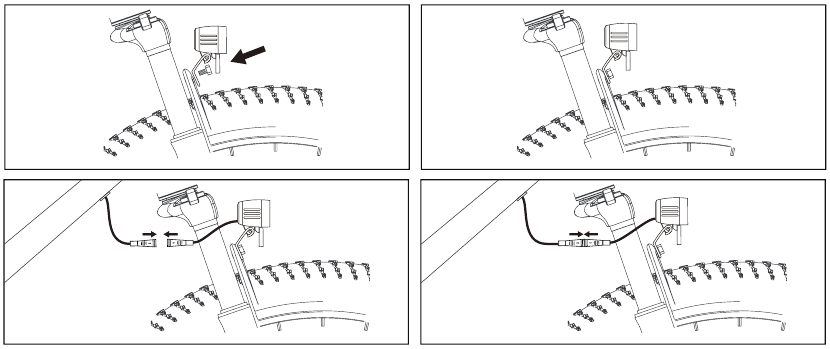

De voorlamp installeren

1. Plaats de voorlamp met de vorkbeugel.
2. Zet de lamp vast door de bout vast te draaien.
3. Verbind de lampkabel met de fietskabel.

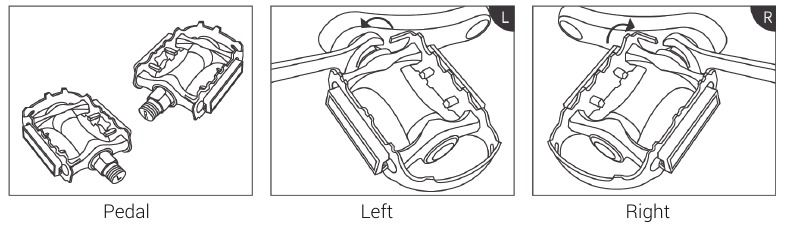

De pedalen installeren

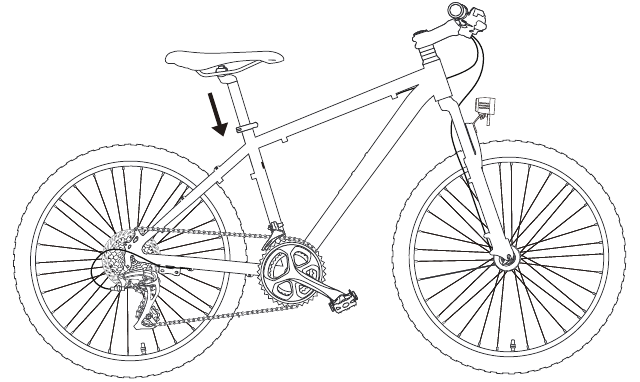

Het zadel installeren

1. Plaats de zadelpen in het steunframe.
2. Stel het zadel op een geschikte hoogte in en zet het vast door de snelontgrendelingsclip te vergrendelen.

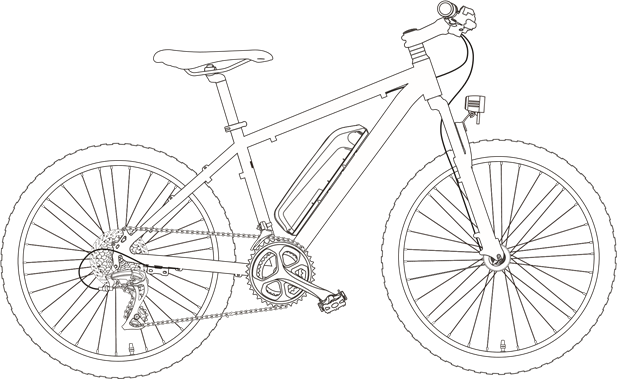

De batterij installeren

1. Plaats de batterij in de juiste positie en ontgrendel de batterij voordat je hem gebruikt.

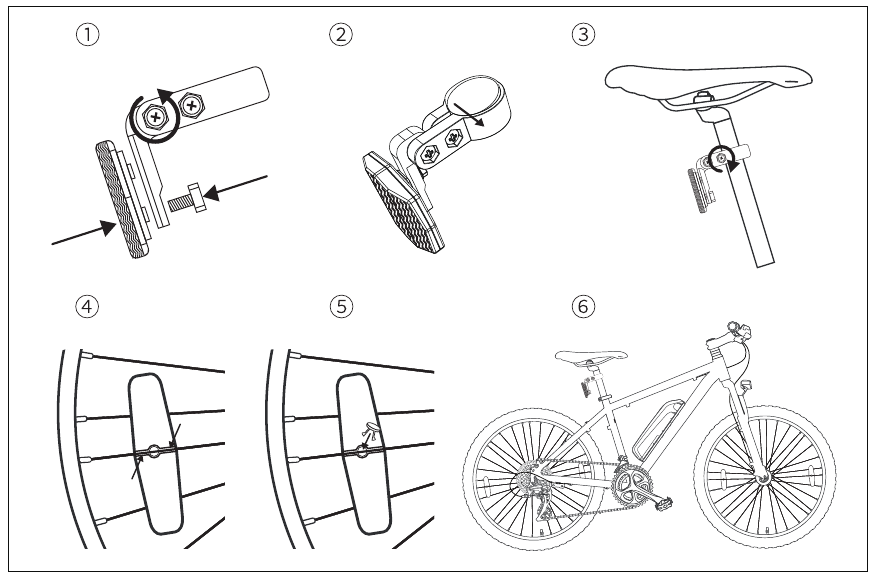

De reflectoren installeren

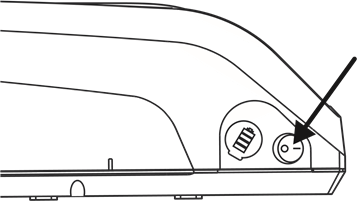

De stroom inschakelen

1. Druk op de aan/uit-knop op het bedieningspaneel om de stroom in te schakelen. Dan is hij klaar voor gebruik!

Instructie indicatielampje batterij

Overeenkomst tussen batterij-indicatielampjes en batterijniveau bij 1C-stroomontlading:

Aantal brandende lampjes	Batterijniveau
4	81%-100%
3	51%-80%
2	11%-50%
1	0-10% (alleen rood lampje brandt)

Displaygids (M1)

In-/uitschakelen

Druk op de ON/OFF button (aan/uit-knop) om het LED-display in/uit te schakelen.

Koplamp aan/uit

Wanneer het display is ingeschakeld, druk je op de LIGHT button (lichtknop) om de koplamp in te schakelen. Druk er nogmaals op om hem uit te schakelen.

Batterijvermogenindicator

Wanneer het batterijniveau 100% is, branden alle LED-lampjes. Wanneer er slechts één LED-lampje brandt en knippert, betekent dit dat de batterij bijna leeg is en onmiddellijk moet worden opgeladen.

5-standenmodusindicator

De vijf LED-lampjes onder het woord "ASSIST" vertegenwoordigen de vijf snelheidsmodi, waaronder 12 km/u, 16 km/u, 20 km/u, 23 km/u en 25 km/u. Druk op de MODE button (modusknop) om de snelheidsmodus te wijzigen.

6 km/u Duwmodus

Schakel eerst het LED-display in en houd de fiets stil. Druk vervolgens op de MODE button (modusknop) totdat het eerste lampje knippert om de duwmodus van 6 km/u in te schakelen. De duwmodus kan worden uitgeschakeld door op de rem te trappen.

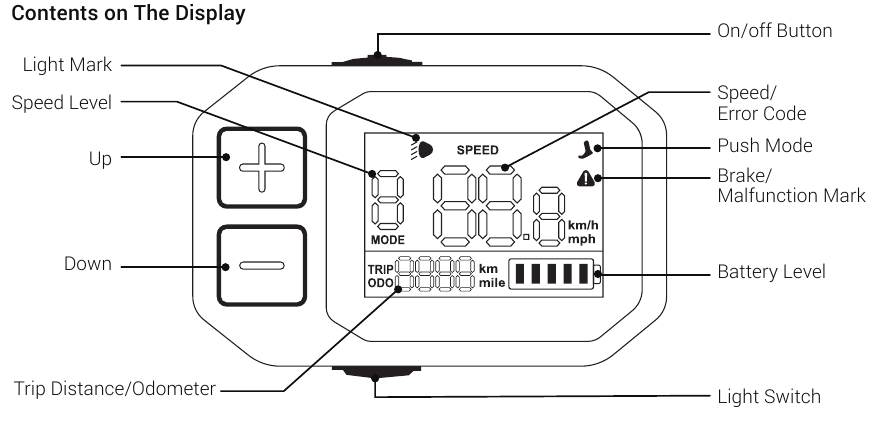

Displaygids (M1 Plus)

Batterijniveau-indicator

Functies
In-/uitschakelen
Houd de aan/uitknop 3 seconden ingedrukt om het display in/uit te schakelen.

Verlichting aan/uit
Druk kort op de lichtschakelaar om het licht aan/uit te zetten.

Snelheidsniveau wijzigen
Druk kort op of om tussen 5 snelheidsniveaus te schakelen, waaronder 12/16/20/23/25 km/u.

6km/u Duwmodus
Wanneer de fiets op nul snelheid staat, houd je de lichtschakelaar lang ingedrukt om de duwmodus te activeren.

Schakelen tussen ritafstand/kilometerteller
Druk tweemaal kort op de lichtschakelaar om de ritafstand te wisselen met de kilometerteller.

Snelheidseenheid wijzigen
Druk 3 keer kort op de lichtschakelaar om te wisselen tussen "km" en "mijl".

ODO-gegevens verwijderen
Wanneer het display is ingeschakeld, houdt u de aan/uitknop 8 seconden ingedrukt totdat het display knippert. De ODO-gegevens worden verwijderd wanneer het display opnieuw opstart.

Fabrieksinstellingen herstellen
Wanneer het display is ingeschakeld, houdt u de aan/uitknop en 5 seconden ingedrukt totdat het display knippert.
Of herstel de fabrieksinstellingen via de Eleglide-app.

Verborgen menu
Houd eerst zowel als ingedrukt om het verborgen menu te openen. Druk ten tweede kort op of om tussen verschillende menupagina's te schakelen. Verschillende pagina's zijn voor het instellen van verschillende functies. Ten derde, na het selecteren van de gewenste pagina, drukt u kort op de lichtschakelaar om op deze pagina te blijven en drukt u kort op of om het item op de pagina in te stellen. Ten vierde, druk nogmaals kort op de lichtschakelaar om uw instelling te behouden. Druk ten slotte kort op de aan/uitknop om het verborgen menu te verlaten.

P1: de helderheid van de achtergrondverlichting van het display aanpassen van niveau 1 tot 3;

P2: de time-out van het scherm instellen binnen 0-30 minuten; 0 betekent dat het nooit in de slaapstand gaat.

P3: de snelheidslimiet instellen binnen 0-25 km/u; De standaard snelheidslimiet is 25 km/u.

P4: het standaard snelheidsniveau instellen; 0 betekent starten op snelheidsniveau 0 en 1 betekent starten op snelheidsniveau 1.

P7: de fietsvergrendelingsfunctie in-/uitschakelen; 0 betekent dat de vergrendelingsfunctie is uitgeschakeld en 1 betekent dat de vergrendelingsfunctie is geactiveerd. De standaardinstelling is 0.

Tips:

1. Wanneer de vergrendelingsfunctie is geactiveerd, moet u het wachtwoord invoeren om toegang te krijgen tot het gebruik van het display. Het is een 3-cijferige code. Het standaardwachtwoord is 111.
2. Om het wachtwoord in te voeren, drukt u op en om het cijfer voor de huidige cijferplaats te selecteren en dubbeltik op de aan/uitknop om naar de volgende cijferplaats te gaan.
3. Het wachtwoord kan alleen worden gewijzigd via de Eleglide-app.
4. Als u het wachtwoord bent vergeten, kunt u de fabrieksinstellingen herstellen via de Eleglide-app. En het wachtwoord wordt teruggezet naar 111.

Foutopsporing

Appgids

Uw Eleglide-fiets kan worden bediend met een app die beschikbaar is op Apple iOS (11.0+) en Android-apparaten (5.0+).
Meer functies kunnen worden gecontroleerd en geactiveerd via de app, zoals het instellen van de fietsvergrendelingscode en het wijzigen van de snelheidseenheid.
Om de app te downloaden, scant u de QR-code met uw Apple/Android-apparaat of zoekt u naar "Eleglide" in de app store.

Onderhoud

Reinigen
Gebruik een zachte en vochtige doek om het hoofdframe schoon te vegen. Hardnekkig vuil kan worden geschrobd met een tandenborstel en tandpasta, en vervolgens worden schoongemaakt met een zachte en vochtige doek. Was uw pedelec niet met alcohol, benzine, aceton of andere corrosieve/vluchtige oplosmiddelen. Deze stoffen kunnen het uiterlijk en de interne structuur van de pedelec beschadigen. Dompel de fiets niet onder en was hem niet met een hogedrukreiniger of tuinslang.

Opslag

1. Fiets
   Stel de pedelec niet langdurig bloot aan direct zonlicht of regen en vermijd opslag bij hoge temperaturen. Het is beter om de fiets op een droge en veilige plaats te bewaren bij een temperatuur van 0°C-25°C.
   Vermijd corrosief gas om chemische corrosie en schade aan de elektrische onderdelen en gelakte oppervlakken te voorkomen, wat kan leiden tot operationele storingen en ongelukken.
   Bewaar hem niet in een explosieve of brandbare omgeving of in de buurt van ontvlambare vloeistoffen.
2. Lithium-ionbatterij
   1. Laad de batterij na elke rit op en vermijd het volledig leeg laten lopen van de batterij. Omdat het volledig leeg laten lopen van de batterij permanente schade kan veroorzaken. Houd de lithium-ionbatterij nooit langdurig ontladen. Als de spanning van de cel onder de toegestane limiet daalt als gevolg van zelfontlading, zal dit schade veroorzaken. Voor maximale duurzaamheid bewaart u de batterij opgeladen tot 50% van de maximale capaciteit.
   2. Laad de batterij nooit op in een explosieve of brandbare omgeving of in de buurt van ontvlambare vloeistoffen. Laad de batterij niet op een brandbare ondergrond op, zoals papier, textiel, enz., wanneer de batterij van het voertuig is losgekoppeld. Laad hem op een veilige plaats uit de buurt van brandbare voorwerpen op.
   3. Laad nooit een batterij op die al beschadigd is of lekt.
   4. Laad de batterij niet te lang op. Stop met opladen als hij vol is.
   5. Laad de batterij op of ontlaad hem bij een temperatuur tussen 0~45°C.
   6. Het is beter om de batterij binnenshuis te bewaren bij een temperatuur van 20°C~25°C als hij lange tijd niet wordt gebruikt. (Bij gebruik bij 25°C zijn het bereik en de prestaties van de batterij optimaal. Maar het gebruik bij een temperatuur onder 0°C kan de kilometerstand en prestaties verminderen.)
   7. Bewaar de batterij niet bij een te hoge of te lage temperatuur.
   8. De luchtvochtigheid van de opslagplaats moet 60±25%RH zijn. Wat de werkplek betreft, de luchtvochtigheid moet 5~85%RH zijn.
   9. Prik, stoot of verniel de batterij niet.
   10. Probeer niet de oude of beschadigde batterij te demonteren of weg te gooien. Breng hem naar de plaatselijke professionele batterijrecyclingfaciliteit.
3. Andere onderdelen

Let op: zorg er bij het smeren voor dat er geen smeermiddel op de remschijven en -blokken komt. Anders kan het remsysteem niet meer functioneren. Rijden met een slecht wiellager kan ervoor zorgen dat de as/naaf/spindel door wrijving en hitte aan elkaar vastlassen, waardoor het wiel vastloopt en u eruit slingert. Het is waarschijnlijker dat het metaal door de wrijving wegslijt en het wiel/de naaf los komt te zitten. Vervang versleten/beschadigde onderdelen op tijd, zoals binnen- en buitenbanden, remsets, enz.

Probleemoplossing

Controleer de volgende problemen en oplossingen voordat u het product naar de aangewezen reparatiebedrijven stuurt.

Let op: als er andere storingen optreden en u geen oplossing kunt vinden in de bovenstaande tabel, neem dan contact op met de wederverkoper om het probleem op te lossen. Ander onderhoud en reparaties die moeten worden uitgevoerd met behulp van professioneel gereedschap en technieken, moeten worden uitgevoerd door een gekwalificeerde fietsenmaker die is aangewezen door de fabrikant of door het onderhoudscentrum.

Opmerking

Voordat u voor het eerst gaat rijden, is het belangrijk dat u uw nieuwe pedelec goed kent, zodat u tijdens uw rit de beste prestaties, comfort, plezier en veiligheid kunt halen. Om de nieuwe fiets en de juiste bediening te begrijpen, dient u eerst de handleiding zorgvuldig te lezen.
Ten tweede is het belangrijk om uw eerste rit onder een veilige en gecontroleerde omstandigheid te maken, zoals uit de buurt van auto's, obstakels en andere fietsers.
Ten derde zijn fietsen voertuigen met bepaalde risico's. Volg de verkeersregels tijdens het fietsen. Het is beter om de lokale verkeersregels over het rijden op een pedelec op de openbare weg te leren voordat u voor het eerst gaat rijden, voor het geval u de regels overtreedt. Voor uw eigen veiligheid, vergeet nooit een gekwalificeerde helm op te zetten voordat u op de pedelec stapt.
Ten vierde wordt de pedelec geleverd zonder basis verplichte uitrusting, die van plaats tot plaats kan verschillen. Daarom, als u van plan bent de pedelec op de openbare weg te gebruiken, is het noodzakelijk om de fiets uit te rusten met de basis verplichte uitrusting, in overeenstemming met de relevante wet- en regelgeving.
Bovendien is dit product ontworpen voor persoonlijk gebruik. Gebruik het niet voor commerciële of andere doeleinden.
Bewaar ten slotte deze handleiding op een veilige plaats ter referentie.

Waarschuwing

Controleer voor elke laadbeurt de oplader, kabel en stekker. Gebruik de oplader niet als er schade is.
Controleer voor het rijden de bandenspanning en of de wielen en het stuur correct en stevig zijn gemonteerd.
Controleer voor het rijden of de koplampen stevig in de juiste positie zijn bevestigd, schoon zijn en niet bedekt zijn door iets. Beschadigde reflectoren moeten worden vervangen.
Als de zadelpen in de zitbuis niet diep genoeg is ingestoken om de minimale insteekmarkering te bereiken, kan de zadelpen breken. Controleer of deze dieper is ingestoken dan de minimale insteekdiepte.
Bij het remmen op een nat wegdek is de remafstand doorgaans langer dan op een droog wegdek. Rem daarom eerder voor een veiligere stop.
Wanneer u dringend moet remmen, gebruik dan eerst de rechterrem om het achterwiel te stoppen en gebruik daarna de linkerrem, vooral wanneer u met hoge snelheid remt. Als het voorwiel plotseling stopt terwijl het achterwiel nog steeds met hoge snelheid fietst, kunt u vallen en gewond raken. Rijd er dus voorzichtig mee.
Vermijd verder plassen, natte modder, moerassen, water, sneeuw of ijs. Probeer de pedelec niet te gebruiken op een regenachtige, stormachtige of besneeuwde dag. Als de elektrische onderdelen van de fiets (besturingseenheid, motor en batterij) vochtig, nat of doorweekt worden, veroorzaakt dit onherstelbare schade of zelfs een batterijexplosie.
Het stuur kan worden beïnvloed als de gebruiker de fiets bestuurt of remt.
Dit product mag slechts door één volwassene tegelijk worden gebruikt. Vervoer geen extra passagiers.
Dit voertuig is geen speelgoed. Net als andere voertuigen is het mogelijk om te vallen, te crashen of andere gevaarlijke situaties tegen te komen. Bied uw pedelec niet aan aan iemand die niet weet hoe hij deze correct moet gebruiken. Als u iemand anders op uw fiets laat rijden, is het uw verantwoordelijkheid om ervoor te zorgen dat alle rijders alle waarschuwingen, voorzorgsmaatregelen, instructies en veiligheidsmaatregelen begrijpen en ervoor te zorgen dat ze dit product veilig en verantwoord kunnen gebruiken en zichzelf en anderen kunnen beschermen tegen letsel.
Pas uw fiets niet aan. U bent verantwoordelijk voor eventuele problemen die worden veroorzaakt door uw persoonlijke aanpassing.
